Как заменить своими руками сальники коленвала на ВАЗ 2109?

Print this article Font size 16

Сальники коленвала или уплотнительные манжеты работают во вращающихся механизмах и выступают в роли защитных демпферов. Их основная задача — защищать рабочее устройство от вытекания масла. Таким образом, сальник — это элемент герметизации.

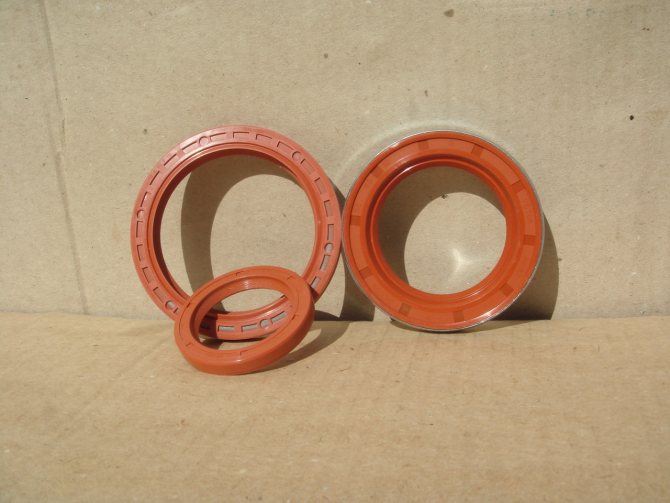

Новенькие манжеты

Причины поломки

Следы потеков масла — это главный и основной признак, который свидетельствует об износе сальника коленвала. Наличие следов масла говорит о том, что герметичность системы смазки двигателя нарушилась.

Сальники могут разрушаться под действием нескольких факторов:

• Естественный износ, состаривание используемой для изготовления сальников коленвала резины;
• Неправильная установка, которая привела к преждевременному износу, нарушению функциональности. Это обычно происходит при ремонте на сомнительных СТО или когда замену выполняет неопытный автовладелец своими руками;
• Механические повреждения элемента;
• Использование дефектного, поддельного сальника.

Далеко не всегда вину следует возлагать исключительно на манжеты, которые бывают передними и задними. Прежде чем заподозрить сальники, убедитесь, что другие потенциальные причины здесь не виноваты.

Проверка состояния узла

Проверив все элементы системы смазки, вы сможете убедиться, что причина действительно заключается в изношенных, деформированных сальниках. А затем их можно заменить на новые элементы.

При обнаружении проблем с сальниками коленвала, единственным правильным решением будет их замена.

Замена передней манжеты

Как уже упоминалось выше замена переднего сальника коленвала на ваз 2109 является наиболее частой и востребованной процедурой, поэтому при проведении ремонтных работ очень важно точно соблюдать все рекомендации завода изготовителя и быть предельно аккуратным, так как свойства резины, из которой выполнен сальник таковы, что ее очень легко повредить при монтаже. Существуют два способа замены передней манжеты коленвала: быстрый — «самопальный» и рекомендованный заводом изготовителем.

Первый способ

Способ, выдуманный самими автовладельцами, заключается в следующем:

• Снимаем ремень ГРМ;
• С помощью двух отверток/мотажек демонтируем с коленчатого вала зубчатый шкив, не забываем про его шпонку;

Демонтаж шкива коленвала и его шпонки

• Крючком или отверткой выдираем старый манжет;

Вытаскиваем старый манжет

• Ставим на место новую манжету, при этом для облегчения монтажа смазываем ее поверхность маслом;
• С помощью оправки забиваем его до упора.

Установка нового сальника

Второй способ

При замене переднего сальника коленвала ваз 2109 нам потребуются следующее:

• Пара отверток;
• Накидной ключ на «17»;
• Накидной и рожковый ключи, а так же головка на «10»;
• В качестве оправки головка на «27»;
• Ключ для натяжки ролика ГРМ;
• Так как при «правильной» замене передней манжеты требуется демонтировать масляный насос, необходимо запастись его новой прокладкой;
• Ну и, конечно же – новый сальник.

Далее необходимо обеспечить доступ к картеру двигателя для чего ставим автомобиль на эстакаду или подъемник, сливаем масло и как при любом ремонте – отсоединяем аккумуляторную батарею.

• При наличии снимаем защиту двигателя, а точнее его картера;
• Ключом на десять откручиваем четыре болта крепящих защитную крышку ГРМ и снимаем ее;
• Шесть болтов крепления защитной крышки правой половины моторного отсека откручиваем с помощью ключа на «8»;
• Снимаем ремень привода генератора, ослабив ключом на «17» его натяжку;
• Снимаем правое переднее колесо;
• Включив низшую передачу, используя ключ на девятнадцать «срываем» болт крепящий шкив, затем откручиваем его и снимаем сам шкив;
• Устанавливаем в верхнюю мертвую точку (приходящуюся на такт сжатия) поршень первого цилиндра. При этом установочные метки на заднем защитном кожухе и приводе распределительного вала должны совпадать, а метка на маховике, наблюдаемая через лючок кожуха сцепления, расположена напротив среднего деления установочной шкалы.

Совет! Прокручивать коленчатый вал можно прокручивая вывешенное переднее колесо, и включив пятую передачу.

• Ключом на «17» ослабляем натяжной ролик и снимаем ремень газораспределительного механизма;
• Демонтируем в картере сцепления его нижнюю крышку, открутив ключом на «10» четыре крепящих ее болта;
• Головкой на «10» откручиваем шестнадцать болтов крепящих крышку картера двигателя и снимаем ее вместе с прокладкой;
• Той же головкой откручиваем болты крепящих маслоприемник к масляному насосу и ко второму коренному подшипнику, снимаем его;

• По аналогии с первым способом, двумя отвертками демонтируем зубчатый шкив (так же следим за шпонкой, что бы ни потерять ее);
• С помощью ключа на «10» откручиваем 6 болтов масляного насоса (крепящих его к блоку двигателя)…

• …и обстучав корпус насоса, снимаем его вместе с сальником.

Демонтаж масляного насоса

Дальнейший процесс замены мы рассматривали в первом варианте, ну а сам процесс сборки происходит в обратной последовательности. Не забываем поставить новую прокладку под масленый насос, предварительно помазав ее герметиком (облегчает ее установку на блок цилиндров).

Внимание! При монтаже масленого насоса необходимо убедится в том, что его направляющие штифты входят в соответствующие технологические отверстия в блоке цилиндров двигателя и в том, что при установке рабочая кромка сальника не деформировалась.

Под крышку картера так же желательно установить свежую прокладку.

Задний сальник

Выполнить его замену необходимо, если появилась масляная течь и смазка попадает на диски сцепления. Из-за этого эффективность сцепления существенно падает или пропадает полностью.

Задний манжет

Причиной появления масла на дисках сцепления может быть и передний сальник, о замене которого мы поговорим позже.

Чтобы заменить задний сальник коленвала, следуйте инструкции:

• Обесточьте автомобиль, скинув минусовую клемму с аккумуляторной батареи;
• Снимите маховик;
• Удалите задний щит картера сцепления;
• С помощью торцевого ключа демонтируйте крепежные болты держателя заднего сальника;
• Снимите держатель сальника, захватив вместе с ним и уплотнительную прокладку. Она пойдет под замену при установке нового заднего сальника;
• Используя тиски, зажмите в них держатель. Вооружившись оправкой (типа керна) и выпрессуйте из обоймы поврежденный задний сальник;
• Обработайте ветошью держатель, удалив всю грязь. Убедитесь, что на держателе отсутствуют механические дефекты, повреждения, сколы. Если они есть, придется также поменять и сам держатель;
• Взяв в руки новый, проверенный на качество сальник, вооружитесь оправкой, которая соответствует диаметру сальника. Она позволит запрессовать элемент на свое место. Учтите, манжета обязательно монтируется рабочей кромкой внутрь;
• Обязательно поменяйте уплотнительную прокладку держателя заднего сальника. Эта рекомендация не зависит от того, в каком состоянии была старая прокладка;
• Чтобы облегчить процесс налегания сальника на фланец коленвала, сделайте небольшую фаску надфилем по периметру;
• Кромка смазывается обычным моторным маслом, как и фланец коленчатого вала, после чего элемент надевается на держатель;
• Используя деревянную палочку, правьте кромку манжета;
• Соберите конструкцию, следуя обратной последовательности демонтажа.

Перед сборкой убедитесь, что передний сальник находится в нормальном состоянии. Если есть следы износа, деформации, подтекания масла, его лучше также заменить вместе с задним сальником коленвала.

Как заменить своими руками сальники коленвала на ВАЗ 2109?

По тем видам ремонта, которые автолюбитель в состоянии выполнить самостоятельно, можно судить о его квалификации и опыте в эксплуатации автомобиля. Если для владельца авто 9-й ВАЗовской серии замена сальника коленвала ВАЗ 2109 не представляет затруднений, значит, мы имеем дело с подготовленным автовладельцем, который не будет по каждой пустяковой поломке обращаться в автосервис.

Когда и для чего проводится замена сальника коленвала ВАЗ 2109?

Замена сальника коленвала – процедура достаточно сложная, но вполне выполнимая даже в условиях обычного гаража, не имеющего специальных устройств и профессиональных приспособлений.

Любой из автовладельцев, обладающих определёнными техническими знаниями, знает, что сальник предназначен для предотвращения протекания смазочных материалов. Если из какого-либо механизма, содержащего внутри смазочную жидкость, наружу выходит вал или ось, то обязательно устанавливается сальник, который не позволит смазке вытечь. В автомобиле много узлов, где устанавливаются сальники, но самое ответственное – это коленчатый вал мотора. Блок двигателя любого автомобиля имеет очень сложную систему смазки, а в передней и задней частях блока края коленвала должны выступать наружу. Спереди в нему крепится шестерня привода ГРМ, а сзади сцепление. Естественно, смазочный материал не должен покидать блок.

Сальник представляет собой кольцо с жесткой наружной обоймой и эластичной внутренней кромкой, в которую вставляется вал. Усиленная пружиной кромка обжимает вал и не позволяет просачиваться наружу маслу. Поскольку в ходе эксплуатации сальник теряет эластичность или повреждается, масло начинает подтекать и создаёт водителю множество проблем. Именно поэтому важно знать, как проводится замена сальника коленвала ВАЗ 2109. Порядок проведения смены переднего и заднего сальников существенно отличаются из-за особенностей строения мотора.

Замена сальника коленвала – подготовка рабочего места

Полноценная подготовка к любым ремонтным работам – это половина успеха. Любое техническое обслуживание авто и ремонтные работы должны начинаться с подготовки, которая состоит из трёх этапов:

• подготовка автомобиля и рабочего места;
• подбор необходимых инструментов и приспособлений;
• приобретение расходных материалов и запасных частей.

Если поставлена цель сменить старые сальники на новые, заранее необходимо позаботиться об их приобретении. Передний и задний сальники абсолютно разные по размерам и конструкции. Также необходимо купить новые прокладки масляного насоса и держателя заднего сальника. Замену старых прокладок на новые необходимо сделать обязательным правилом любого ремонта узлов, где имеются прокладки.

Из инструментов понадобится полный комплект ключей, отвёртки, молотки, а также оправки для установки сальников. Если для переднего подойдёт головка торцевого ключа на «27», то для заднего придётся найти металлических диск или отрезок трубы с наружным диаметром 90мм.

Замена переднего сальника коленвала на ВАЗ 2108, ВАЗ 2109, ВАЗ 21099

Добро пожаловать! Сегодня вы перешли по этой ссылки не случайно, раз вы ищете подробную инструкцию по замене переднего сальника коленчатого вала, тогда мы вам её предоставим. Инструкция по замене сальника будет относиться лишь к автомобилям «Самарского» семейства. В конце статьи вы сможете найти для себя наглядный видео-ролик, в котором подробно описывается замена сальника коленвала!

Краткое содержание:

Где находится передний сальник коленвала? • Он располагается в самой крышки масляного насоса, а если быть более точнее то он находится на носке коленчатого вала. Для того чтобы его разглядеть вам придется снять крышку ремня «ГРМ». (О том как снять крышку ремня «ГРМ», вы узнаете в этой статье по ходу работы)

• Когда крышка будет снята, обратите свое внимание на самый нижний шкив коленчатого вала, который на фото указан красной стрелкой. Вот под этим то шкивом и располагается передний сальник.

Когда нужно менять передний сальник коленвала? Он подлежит замене, при:

1. Появление на нем различного рода трещин, разорванностей и дефектов.

2. А так же замену сальника необходимо производить, при его замасливании то есть при обнаружении на сальнике подтеков масла.

Примечание! Не всегда при обнаружении подтеков масла, необходимо сразу же менять сальник, потому что масло через сальник может так же сочится по следующим причинам:

• При загрязнённости системы вентиляции картера. (Как очистить систему вентиляции, вы сможете узнать из статьи специально посвященной: «Очистке системы»)
• А так же при сильном пережатии шлангов системы вентиляции картера. В этом случае просмотрите все шланги системы на наличие изгибов и по возможности устраните проблему.
