НЕИСПРАВНОСТИ ГИДРОКОРРЕКТОРА

Среди наиболее вероятных причин неработающего гидрокорректора фар можно выделить разгерметизацию мест соединения трубок, уплотнительных манжет. Последствием неплотных соединений является утеря рабочей жидкости, подсасывание в систему воздуха. Для исправного перемещения рабочих поршней система должна быть полностью заполнена жидкостью. Производитель не предполагает ремонт гидрокорректора, поэтому в случае выхода системы из строя узел меняется в сборе. Тем не менее в статье «Ремонт гидрокорректора» показано, что система поддается дефектовке и восстановлению.

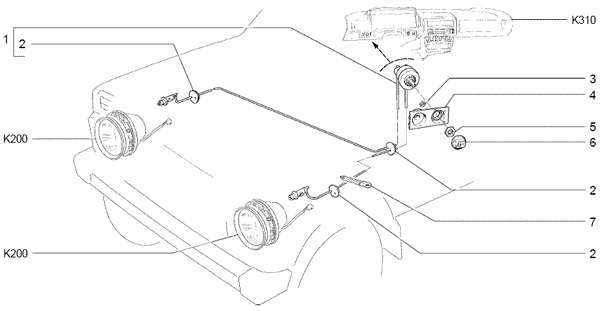

Где находится гидрокорректор ламп? У каждого из блока фар находится исполнительный механизм, воздействующий на отражатель, от которого в салон идут 2 трубки. Через технологическое отверстие в моторном щите трубки идут к главному цилиндру и переключателю на приборной панели.

ЗАМЕНА

Все работы будут показаны на примере автомобилей ВАЗ, в частности, Лада Гранта, но и на других моделях конструкция не будет иметь больших отличий.

Демонтаж неисправного гидрорегулятора:

• демонтируйте нижнюю декоративную панель слева от рулевой колонки (держится на клипсах);
• снимите ручку переключателя гидрокорректора. Для демонтажа достаточно потянуть ручку на себя;
• главный механизм крепится гайкой на 21, открутить которую можно только с помощью накидной головки. Поскольку усилие зажатия гайки небольшое, для откручивания также подойдет накидная головка на 22;
• вытащите главный механизм с внутренней части;
• в корпус каждой из фар входит свой рабочий цилиндр. Чтобы его вытащить, проверните корпус исполнительного механизма против часовой стрелки до освобождения защелок и потащите на себя;
• необходимо освободить трубки, которые крепятся к кузову специальными клипсами с хомутами. Если вы не собираетесь ремонтировать гидрокорректор, то трубки можно отрезать, что значительно упростит их демонтаж (их можно будет просто вытащить, потянув за отрезок трубки у левой фары). Бывает, что гидрокорректор не работает, но жидкости в системе еще довольно много, поэтому заранее приготовьте емкость для ее слива;
• снимите отрицательную клемму и демонтируйте аккумулятор, чтобы получить доступ к технологическому отверстию в моторном щите (потребуются накидные ключи на 10 и на 13);
• утопите сначала один из краев уплотнительной резинки отверткой, после чего постепенно продавите ее в салон;
• вытащите трубки вместе с уплотнителем, потянув за главный механизм в салоне. Скорее всего, придется отсоединить разъемы у педального узла, которые будут блокировать выход уплотнителя.

Установка нового гидрокорректора

Для установки с салона протяните через отверстие исполнительные механизмы и трубки до манжет. Поскольку пространство у педального узла ограничено, желательно попросить кого-то потянуть в подкапотном пространстве за направленные вами изнутри трубки. Уплотнительную резинку необходимо вытащить за моторный щит, после чего уже с наружной стороны установить в паз. Вам останется только уложить трубки по заводскому контуру. Клипсы с хомутами при необходимости можно купить либо заменить обычными хомутами.

Какие бывают корректоры фар

Чтобы понимать, о чем идет речь, поясним, корректор фар – устройство, главная функция которого – поддержание нужного угла наклона фар относительно поверхности земли.

Корректоры бывают ручными и автоматическими, названия говорят сами за себя. При помощи ручного корректора автолюбитель имеет возможность самостоятельно регулировать положение световых приборов. Ручной корректор может быть выполнен в виде курсора или колесика и располагается немного в стороне от рулевой колонки (в зависимости от марки и модели авто, положение корректора меняется). Работа ручного корректора основана на нескольких принципах, относительно того, какой привод установлен в теле устройства. Различают:

• гидравлический привод;
• механическую передачу;
• пневматический принцип работы;
• электромеханический корректор.

Их технологичность, применимость, надежность и простота в обслуживании обуславливается лишь тенденциями времени. Так как ручной корректор встречается все реже у современных моделей авто.

НЕИСПРАВНОСТИ ЭЛЕКТРОМЕХАНИЧЕСКОГО КОРРЕКТОРА

Система с электроприводом гораздо надежней гидрокорректора, но и она не лишена недостатков.

Возможные неисправности:

• обламывание, перетирание проводов, образование окислов в разъемах;
• износ элементов электродвигателя;
• перегорание элементов схем (к примеру, вследствие перенапряжения в бортовой сети машины или попадания влаги внутрь корпуса блока управления). Неисправность резисторов может привести к тому, что корректор будет работать неправильно либо только в ограниченном диапазоне регулировки. Часто проблемой является износ резистивных дорожек, провоцирующий дребезг контактов. ЭБУ будет пытаться постоянно уравнять напряжение, вследствие чего элементы микросхем выходят из строя из-за перегрева.

Нами будет рассмотрен процесс диагностики электромеханического корректора фар принудительного действия. Диагностика сложных неисправностей автоматизированных систем, в работе которых используется датчики уровня дорожного просвета, требует куда более специализированной технической подготовки.

Автоматический корректор

Принцип работы автоматического корректора также может быть обусловлен статическим или динамическим положением. Давайте сначала разберемся, какая аппаратура входит в состав автоматического устройства коррекции света авто. Главным является прибор под названием – блок управления, который считывает информацию с датчиков дорожного просвета и приводит в действие исполнительные механизмы. Таким образом, автовладелец только наблюдает за результатом коррекции. В статическом режиме работы электронике проще сориентироваться и настроить свет в зависимости от клиренса авто. А вот в динамике, корректор должен срабатывать в течение маленького промежутка времени и настраивать нужный водителю режим светового потока.

ПРИНЦИПИАЛЬНАЯ СХЕМА

Перед началом диагностики следует изучить электрическую схему подключения мотор-редукторов на вашем автомобиле.

Чаще всего применяются 2 типовые схемы включения:

• с 5-ти проводным разъемом мотор-редукторов. Такой способ подключения можно встретить не только в штатных системах, но и в комплектах для установки электрокорректора своими руками (к примеру, ЭМКФ 11);
• с 3-х проводным разъемом мотор-редукторов (чаще всего встречается на современных авто). Соответственно, один из контактов будет «массой», второй – постоянным «+», третий – сигнальным проводом.

Несмотря на разную распиновку, работает электрокорректор фар на большинстве машин по схожему принципу. Принцип работы основывается на постоянном сравнении напряжения на двух переменных резисторах. Один из резисторов связан с переключателем положения корректора фар на приборной панели, а другой с датчиком фактического положения штока электрокорректора. Сравнивание напряжений дифференциальным усилителем позволяет реализовать уравнивание напряжений при ошибке рассогласования. Таким образом, поворот переключателя на приборной панели приводит к выдвижению электропривода корректора фар на фиксированное расстояние.

Проблемы при неправильной настройке корректора

Корректор нужен для того, чтобы изменять направление пучка света фар. Не существует универсального положения оптики. То есть нельзя один раз настроить фары и забыть об этом. Регулировка направления света зависит от степени загруженности автомобиля.

Когда задний багажник автомобиля сильно нагружен и в салоне сидят несколько пассажиров, его передняя часть поднимается. Если в таком положении включить фары в темное время суток, то свет будет направлен вверх. В результате при движении фары будут ослеплять водителей, которые едут навстречу. В такой ситуации необходимо воспользоваться регулятором и перевести его в положении 3, что позволит опустить оптику.

После разгрузки автомобиля можно забыть об изменении положения регулятора. И в следующий раз, когда вы поедете в автомобиле уже один, окажется, что фары освещают лишь небольшой участок дороги рядом с автомобилем. Нужно снова воспользоваться регулятором и перевести его в положении 0, что позволит поднять оптику. Благодаря этому фары снова будут хорошо освещать дорогу.

МЕТОДЫ ДИАГНОСТИКИ

1. Проверка предохранителя (рекомендуем прочитать, как правильно заменить плавкую вставку). Если предохранитель часто перегорает, в цепи присутствует оголенный контакт, провоцирующий КЗ.
2. Визуальный осмотр разъемов на предмет наличия окислов контактов, также следует осмотреть видимый контур проводки на предмет перетирания, обрывов. Окислы с контактов можно убрать надфилем.
3. Проверка питания мультиметром. Если проверка мультиметром показала, что причина неисправности не в разъемах либо проводке, для поиска поломки следует разобрать мотор-редуктор или блок управления корректором фар. Осмотримте схемы на предмет обгоревших, вздувшихся радиодеталей, плохо припаянных контактов. При необходимости большинство элементов можно без труда купить в магазине радиодеталей.

ПРОВЕРКА ПИТАНИЯ МУЛЬТИМЕТРОМ

Если ранее вы не сталкивались с диагностикой электроприборов, рекомендуем ознакомиться с инструкцией по использованию мультиметра. Первым делом необходимо проверить, приходит ли на разъем мотор-редуктора постоянный «+» и есть ли на нем «масса». Также в режиме измерения постоянного тока (DCV) плюсовым щупом подключитесь к сигнальному проводу, а минусовым к пину «массы».

В выключенном состоянии напряжение минимально, тогда как при вращении переключателя должно быть от 3 до 10 В. Перед проверкой необходимо включить ближний свет фар.

Если «–» либо «+» в фишку не приходит, ту же операцию следует провести с разъемом, подключающимся к блоку управления в салоне машины. Если с фишки ЭБУ питание уходит, но к разъему так и не приходит, значит, дело в обрыве проводки. Если питание мотор-редуктора отсутствует и на разъеме, следует проверить «массу» и «+» самого блока управления. Ситуация, когда питание к блоку приходит, но ЭБУ никак не реагирует на смену положения переключателя, говорит о неисправности внутри блока управления корректором фар. Не рекомендуется долгое время подавать напрямую напряжение АКБ на выводы мотор редуктора, чтобы проверить его работоспособность. Для корректной диагностики электропривода следует включить в схему подстроечный резистор номиналом 10 кОм.

Электрокорректор

Если, воспользовавшись методами поиска дефектов проводки питания, так и не удалось решить проблему неисправного электромеханического корректора, следует начать с диагностики мотор-редуктора.

Статья в тему: Наиболее популярные корейские марки автомобилей

Собрав показанную на рисунке схемы, вы сможете проверить плавность хода сервопривода. Если мотор-редуктор не реагирует на подачу питания, можно смело приступать к его замене либо разборке. Корпус в большинстве случаев крепится пластиковыми защелками. Если защелки не получается отщелкнуть, их можно аккуратно срезать, а при установке части корпуса соединить дихлорэтаном (специальный клей для пластмассы). Сами электродвигатели выходят из строя чрезвычайно редко, но и они продаются отдельно.
