Наверное, каждый владелец отечественного автомобиля сталкивался с такой ситуацией, когда информация на приборной панели об уровне топлива в баке не соответствовала действительности. Это довольно распространенное и неприятное явление, свойственное преимущественно уже старым машинам.

Датчик уровня топлива ВАЗ-2114 с инжектором выполняет одну простую, но чрезвычайно полезную задачу – информирует водителя об остатке горючего в бензобаке. В ходе эксплуатации автомобиля контакты механизма окисляются, а сам датчик начинает некорректно функционировать.

По какому принципу работает устройство и как заменить его в случае необходимости?

Из чего состоит датчик уровня топлива и как работает

Датчик уровня топлива может работать исправно продолжительное время. Сам механизм не относится к числу наиболее болезненных мест ВАЗ-2114, но, как и все другие устройства, рано или поздно выходит из строя. Его поломка чаще всего обусловлена тем, что ДУТ находится в неблагоприятных условиях.

Корпус устройства достаточно хрупок, что часто приводит к поломке датчика от механических повреждений. Кроме всего прочего, постоянные перепады температур изрядно снижают срок его службы. Особенно болезненно датчик топлива ВАЗ-2114 переживает морозное время года.

Основное предназначение датчика уровня топлива – определения уровня топлива в бензобаке и передача полученных данных указателю, который информирует водителя.

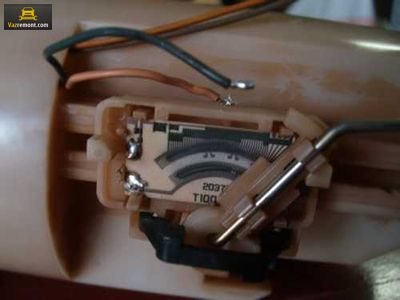

В автомобиле ВАЗ-2114 чаще всего можно встретить датчик типа БМ-150. Независимо от конструктивной особенности, работа каждого контролера топлива основана на измерительном поплавке, выполненном из легкого материала. Принцип работы устройства следующий: определенному количеству бензина в баке соответствует уникальный сигнал. Конструкция также включает в себя рычаг и резисторный элемент.

В совокупности все детали устройства позволяют измерять сопротивление, которое имеет различные показатели в зависимости от уровня бензина. С помощью скользящего контакта возможно включение и отключение специального индикатора на приборной панели.

Для полного бака характерно сопротивление в 20 Ом, для пустого – 300 Ом.

Диагностика своими руками

Чтобы найти причину, по которой не работает датчик уровня топлива, вам потребуется мультиметр (рекомендуем прочитать, ) и контролька. Первым делом необходимо определить – причина поломки в датчике, расположенном в баке, либо в указателе. Для этого снимите разъем, подключаемый к топливной секции (находится у лючка бензобака, доступ к которому в большинстве случае есть с салона). По схеме электропроводки вашей модели авто определите, какой из проводов идет на указатель приборной панели. Включите зажигание, после чего через контрольную лампу подайте в соответствующий пин разъема минусовой потенциал. Если стрелка указателя стремительно направилась вверх, значит, проблема в датчике. Для дальнейшей диагностики необходимо доставать топливную секцию. Мультиметр позволит измерить сопротивление потенциометра.

Распространенные неисправности ДУТ

Часто водитель может наблюдать следующую ситуацию: во время поездки по ровной дороге на панели приборов отображается информация о полном баке, а после езды по бездорожью, о пустом. Показания прыгают, что является ярким свидетельством неисправности ДУТ ВАЗ-2114. Проявляется данный недуг зачастую по причине износа контактных дорожек.

Исправить ситуацию в некоторых случаях можно достаточно легко – загнуть бегунок таким образом, чтобы он находился выше истертого на схеме места. Но такое решение проблемы не всегда уместно. Порой приходится заменять полностью весь регулятор.

К прочим неисправностям механизма стоит отнести:

1. Указатель находится на нуле – вероятней всего проблема связана с ограниченным ходом поплавка.
2. Не загорается лампочка низкого уровня топлива – возможна проблема с потенциометром.
3. При пуске двигателя не происходит загорание индикатора – проблема с электроникой.
4. Некорректность отображаемых на приборной панели данных – следует проверить герметичность поплавка.

В случае появления подобных симптомов неисправности устройства специалисты также рекомендуют проверять все крепящие провода датчика гайки. Крепящие элементы зажимают массу, поэтому, если затянуты они плохо – контакт будет то появляться, то пропадать. Если датчик не показывает уровень топлива ВАЗ-2114, то контакты необходимо почистить, а если это не удается сделать, то их можно вовсе полностью заменить.

Не показывает уровень топлива ВООБЩЕ

Когда стрелка указывает на «0» при полном баке, то внимание следует уделить на все контакты и соединения:

1. В первую очередь это касается болтов, расположенных с обратной стороны панели приборов, так как именно они создают контакт фиксируясь на указателях.
2. Возможно, что сбилась с места фиксации стрелка уровня топлива и требуется её корректировка.
3. . Так как её механические части очень подвержены износу.
4. Тестируем все «минусовые» провода, особенно это относится к тому, который расположен у ручного тормоза. Потому, как зачастую именно он бывает раскручен.
5. Клинит поплавок или сам ДУТ.

Проанализировав всё вышеназванное, можно прийти к выводу, что вся эта проблема кроется целиком и полностью в системе электропитания и механической части датчика уровня топлива.

Обратите внимание, что при (не старых моделей – прим.) возможно контролировать уровень топлива в электронном режиме. Достаточно лишь вводить показания, после каждой заправки автомобиля и неисправная стрелка ДУТ, уже не будет вас тревожить.

Схема соединений панели приборов ваз 2110, ваз 2111, ваз 2112 (вид с обратной стороны):

1. Контрольная лампа резерва топлива;
2. Лампы освещения комбинации приборов;
3. Контрольная лампа правого поворота;
4. Контрольная лампа левого поворота;
5. Резервная контрольная лампа;
6. Указатель температуры охлаждающей жидкости;
7. Контрольная лампа наружного освещения;
8. Контрольная лампа воздушной заслонки карбюратора;
9. Контрольная лампа давления масла;
10. Контрольная лампа стояночного тормоза;
11. Контрольная лампа заряда аккумуляторной батареи;
12. Тахометр;
13. Контрольная лампа «CHECK ENGINE»;
14. Спидометр;
15. Контрольная лампа уровня тормозной жидкости;
16. Контрольная лампа аварийной сигнализации;
17. Контрольная лампа дальнего света фар;
18. Указатель уровня топлива. Штекеры 2, 3, 8, 9 в колодке Х2 являются выводами спидометра 14

Температура:

Когда стрелка указателя находится постоянно в начале шкалы, при включенном зажигании отсоедините провод от датчика указателя температуры и соедините наконечник провода с «массой». Если при этом стрелка отклонится, то, следовательно, неисправен датчик температуры ваз 2110, ваз 2111, ваз 2112 и его необходимо заменить. Если стрелка не отклонится, снимите приборную панель ваз 2110, ваз 2111, ваз 2112 и, не отсоединяя от панели проводов, включите зажигание и соедините с «массой» левый вывод указателя температуры, который соединяется со штекером 5 (см. рис. 7-49) белой колодки (Х1). Отклонение стрелки в этом случае укажет на исправность прибора и на повреждение провода, соединяющего датчик и указатель. Когда стрелка указателя постоянно находится в красной зоне, при включенном зажигании отсоедините провод от датчика температуры ваз 2110, ваз 2111, ваз 2112. Если при этом стрелка вернулась к началу шкалы, то неисправен датчик. Если стрелка остается в красной зоне, то или провод имеет замыкание с «массой», или поврежден прибор. Исправность прибора можно проверить, отсоединив от комбинации приборов автомобилей белую колодку (Х1) проводов и соединив с «массой» штекер 1 и с клеммой «плюс» аккумуляторной батареи штекер 10 белой колодки комбинации приборов ваз 2110, — 2111, — 2112. В этом случае у исправного прибора при включенном зажигании стрелка должна быть в начале шкалы.
Топливо:
Методика проверки аналогична описанной выше. Когда стрелка указателя ваз 2110 — 2112 постоянно находится в начале шкалы и не отклоняется после замыкания с «массой» наконечника розового провода, отсоединенного от датчика уровня топлива ваз 2110, ваз 2111, ваз 2112, то необходимо проверить прибор. Для этого снимите комбинацию приборов ваз 2110, ваз 2111, ваз 2112 и, не отсоединяя от нее провода, включите зажигание и соедините с «массой» правый вывод указателя, который соединяется со штекером 10 красной колодки (Х2) проводов. При исправном приборе стрелка должна отклоняться до конца шкалы. Если стрелка указателя уровня топлива постоянно находится против о, то исправность прибора можно проверить, отсоединив от приборной панели ваз 2110, ваз 2111, ваз 2112 красную (Х2) колодку проводов. В этом случае у исправного прибора при включенном зажигании стрелка должна находиться против о.

Измеритель уровня топлива в баке – довольно простой механизм, разобраться в работе которого сможет любой автолюбитель с базовым уровнем технических знаний. Рассмотрим, почему не работает датчик уровня топлива, а также способы устранения всех возможны поломок (стрелка дергается, «врет», показывает только полный либо пустой бак).

Замена ДУТ на ВАЗ-2114

Отремонтировать датчик своими руками сможет даже начинающий водитель. Конечно, поломка не должна быть серьёзной, тогда заменить вышедший из строя элемент не составит большого труда и не займет много времени. Например, если пробился поплавок, то всегда можно приобрести новый экземпляр на автомобильном рынке. Старый поплавок легко изымается из держателя и на его место устанавливается новый.

Окислившие провода также часто меняют новыми, если их зачистка невозможна. Цена на новый датчик сравнительно невелика, поэтому чаще всего водители предпочитают просто приобрести новый механизм.

Процесс замены ДУТ на ВАЗ-2114 включает в себя следующий порядок действий:

1. Демонтировать нижнюю часть заднего сидения и убрать обивку, так как датчик является конструкционной частью бензонасоса. Подобраться к механизму, минуя модуль, не получиться.
2. Ключом на 7 освободить два самореза, фиксирующих крышку бензобака.
3. После чего необходимо открутить еще восемь саморезов, крепящих кромку крышки.
4. После проделанных действий крышку можно легко сместить вперед.

Когда доступ к бензонасосу обеспечен, необходимо демонтировать часть колодки проводов. Не забываем открутить гайки магистралей. Прежде чем полностью крышка будет освобождена, необходимо её повернуть один раз, таким образом давление в системе будет понижено.

Необходимо внимательно и осторожно освобождать бензонасос, чтобы не повредить поплавок, его следует первым делом приподнять, а после повернуть по часовой стрелке и наклонить. Когда бензонасос оказался в руках, можно приступать к поиску самого датчика.

Порядок действий следующий:

• с помощью отвертки сдвинуть стопорное кольцо;
• снять крышку модуля;
• снять клеммы датчика и освободить крепления от крышки;
• отсоединить колодку;
• освободить фиксаторы датчика топлива и демонтировать механизм.

На этом работа по замене датчика считается завершенной. Необходимо новый механизм установить на место и произвести сборку модуля в обратной последовательности. Как видим, нет ничего сложно в выполнении данной работы, необходимо всего лишь вооружиться необходимым инвентарем: отвертки и набор ключей.

Регулировка показаний

Если стрелка периодически повышает и понижает значения, то в этом случае поможет регулировка.

Регулировка датчика топлива (ДУТ) — снятие бензонасоса

1. Поднимаем задний диван.
2. Снимаем топливный насос, очищаем всё от грязи. (Подробнее о снятии бензонасоса здесь).

Подготовка к снятию бензонасоса

Если же в каком-либо положении стрелка указывает неверные значения, то необходимо с этой стороны подогнуть регулировочные языки, для того чтобы штанга поплавка смогла передвигаться вправо или влево свободно, в зависимости от своего расположения.

Регулировка контрольной стрелки на панели приборов

Если проблема заключается в стрелке на панели приборов, то необходимо снять панель приборов, и в ручную отрегулировать её.

Датчик топлива на приоре неправильно показывает

Не работает панель приборов VDO. Уровень температуры и топлива «глючат»

Неправильные показания температуры и топлива? Наверное уже многие обладатели ВАЗ 2110 — 2115, сталкивались с проблемой неправильного отображение топлива и указателя температуры на приборных панелях VDO, «Сче г. Владимир.

Настоящая температура двигателя равна 90 градусов (это мы точно знаем), а на панели приборов она показывает 110 градусов. Бензина в баке 10 литров, а на панели приборов показывает то 20 литров, то 15 литров, а иногда и правильно 10 литров. Причем обычно тахометр и скорость показывают всегда правильные значения. У меня такая проблема была где-то целый год. Когда тестирую панель приборов ( Нажать кнопку суточного пробега — удерживать, включить зажигание, наблюдается отклонение всех стрелок указателей приборов на весь размах шкалы и полное заполнение сегментов ЖКИ, а также происходит загорание контрольной лампы аварийного запаса уровня топлива. При тесте панели приборов указатель температуры должен плавно пройти расстояние от 50 градусов до 130 градусов. Уровень топлива должен плавно пройти расстояние от 0 до 1). Если во время теста указатели правильно работают, то дело в электронике. В автосервисах говорят что эти панели приборов не подлежат ремонту. Просто купи новую такую же панель приборов и все будет нормально. Деньги тратить было жалко на новую панель приборов VDO (где-то 2400 руб.), так как обороты двигателя и скорость автомобиля показывались, температуру следил на маршрутном компьютере ШТАТ 510, и когда заправлялся приходилось выставлять бензин так же на штатном компьютере. Он вычитывался теоретически с контролера. Кстати довольно точно шел расчет, только надоедало постоянно выставлять бензин.
