Коды ошибок ваз 2114, инжектор 8 клапанов

Самодиагностика и расшифровка кодов ошибок на ВАЗ 2115

Многие отечественные автомобили оснащаются бортовыми компьютерами, которые значительно облегчают поиск и выявление неисправностей при помощи кода. Возможность диагностики и самодиагностики на ВАЗ 2115 появилась с началом установки инжекторного двигателя на 8 клапанов.

Значение и расшифровка кодов

Коды самостоятельной диагностики

Видео «Самодиагностика ВАЗ 2115»

Комментарии и Отзывы

Диагностика автомобиля

Появление на комбинации приборов горящей лампы «Check Engine» сигнализирует водителю о возникновении проблемы в электрике автомобиля. Нужно понимать, что проверка транспортного средства своими руками и на СТО может дать разные результаты. Специальное оборудование, имеющееся у профессионалов, позволит более точно обнаружить неисправности.

Самостоятельная диагностика

На ВАЗ 2115 владелец может сделать самостоятельную диагностику и узнать, какие ошибки хранятся в памяти блока управления двигателя. Процедура проводится путем вызова кодов неисправностей на приборной панели или с помощью диагностического адаптера.

Для проведения диагностирования на электронной панели приборов необходимо выполнить определенную последовательность действий:

1. Сесть в автомобиль на место водителя, вставить ключ в замок зажигания и нажать клавишу сброса суточного пробега, имеющуюся на комбинации приборов.
2. Повернуть ключ замка в положение включения зажигания.
3. Отпустить клавишу, запустив процесс самодиагностики. Визуально это будет выглядеть как включение подсветки, всех сигнальных ламп, возможных символов на жидкокристаллических экранах и тест приборов (стрелки будут ходить через всю шкалу в оба конца).
4. Повторно нажать клавишу и отпустить. Второе нажатие выводит на экран, расположенный под спидометром, версию программного обеспечения комбинации приборов (надпись вида Uer х. х).
5. Произвести еще одно нажатие на клавишу, после которого на экран будут выведены имеющиеся в памяти ошибки.

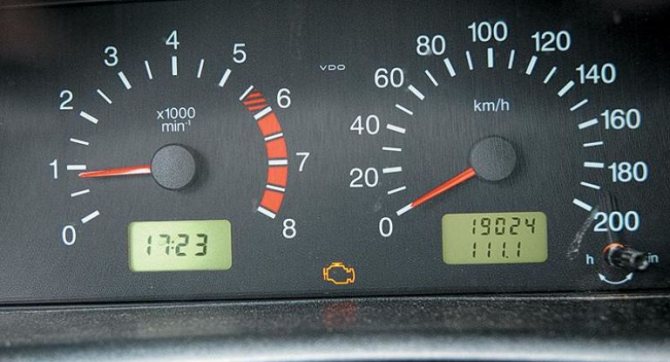

Комбинация приборов ВАЗ 2115, клавиша расположена в правой части спидометра

Водитель может делать самодиагностику на электромеханической панели и блоке управления «Январь-4» по следующей последовательности:

1. Выключить зажигание.
2. Открыть крышку диагностического разъема, расположенную на центральной консоли.
3. Соединить контакт В с минусовой клеммой аккумулятора (с кузовом). Для этого подходит контакт А, подключенный к картеру двигателя.
4. Включить зажигание. Лампа «Check Engine» вспышками выдаст код 12, который означает начало диагностики. Подача световых сигналов выглядит следующим образом — длинная вспышка, затем пауза (около 2 секунд), две короткие вспышки, длинная пауза (около 3 секунд). Подача сигнала 12 выполняется три раза. Если сигнал не подается, значит система диагностики неактивна или неисправна. После этого лампа «Check Engine» будет вспышками перечислять ошибки, имеющиеся в памяти. Каждый код повторяется по три раза. Если в памяти ошибок нет, то будет продолжаться передача кода 12.

Для чтения ошибок контроллеров применяется специальный адаптер K-Line, который при помощи коннектора подключается к диагностическому разъему. Этот разъем располагается на центральной консоли за пластиковой заглушкой (ниже прикуривателя и пепельницы). На адаптере имеется шнур с разъемом USB на конце, который подключается к любому ноутбуку. На устройстве должна быть установлена специальная программа для чтения и сброса ошибок (OpenDiagFree версии 1.4 или 1.6).

Процедура считывания ошибок довольно простая, необходимо:

1. Проверить уровень технологических жидкостей.
2. Открыть крышку разъема и включить зажигание.
3. Подключить адаптер или сканер к гнезду диагностики.
4. Запустить программное обеспечение на ноутбуке.
5. Просмотреть имеющиеся ошибки в диалоговом окне программы.
6. Расшифровать коды при помощи интерфейса программы или таблицы расшифровки.
7. Устранить причины неисправностей и провести повторную диагностику.

Значение и расшифровка кодов

При самодиагностике ВАЗ 2115 с инжектором на приборном щитке будут показаны только цифры или вспышки, которыми зашифрована ошибка. При считывании кодов неполадок с электромеханической комбинации приборов необходимо записать число вспышек и рассчитать по ним номера ошибок. Их назначения можно расшифровать по специальному списку. Большинство таких неисправностей устраняются самостоятельно путем замены отказавших датчиков.

Коды самостоятельной диагностики

При выполнении диагностики необходимо учитывать, что цифра на экране может обозначать две просуммированные ошибки. Например, 9 показывает на наличие двух неисправностей — под номером 1 и 8.

Как расшифровать коды ошибок на ВАЗ 2115?

По примеру зарубежных автомобильных внедряет передовые технологии в свои транспортные средства. Одним из таких примеров является бортовой компьютер, призванный выявить неисправность в работе машины при помощи цифрового кода. Предлагаем вам узнать, как диагностируется бортовой компьютер штат на Ваз 2115 – коды ошибок будут расшифрованы также в этой статье.

Нюансы самодиагностики ваз 2114

При проведении диагностики на специализированных СТО и самостоятельно могут быть получены различные результаты и коды ошибок. Далеко не все водители знают, что выявить неисправности можно и без бортового компьютера. Для этого используется одометр. Существенным недостатком такой диагностики является сложение чисел ошибок в единую сумму. Например, если возникла ошибка 8 и 1, одометр отобразит число 9. Память прибора автоматически не очищается, поэтому коды ошибок будут отображаться до ручного сброса путем отсоединения на несколько секунд клемм аккумулятора.

Сброс ошибки «checkengine»

Как видно из ролика, ошибку можно сбросить, выполнив следующие действия:

• Заглушить двигатель, но оставить включенным зажигание автомобиля.
• Отсоединить клемму АКБ авто и выждать несколько секунд.
• Установить клемму обратно и завести двигатель.

Ошибка после данных действий будет сброшена, но если она вызвана серьезными неисправностями в двигателе, она возникнет снова. В этом случае лучшим вариантом будет обратиться в СТО.

Диагностика авто

Разумеется, обнаружить неисправность в работе транспортного средства невозможно без проведения диагностики. Ее можно осуществить посредством специального оборудования, которое можно найти на каждом специализированном СТО. Но также проверить свое авто на предмет наличия неисправностей можно и своими силами. Отметим, при самостоятельной проверке авто коды ошибок будут не такими, как при диагностике на оборудовании.

Автомобиль ВАЗ 2115 тюнинг

Итак, как же самостоятельно осуществить диагностику штат бортового компьютера ВАЗ 2115? Такой вопрос приходил в голову каждому владельцу данных моделей машин. Сейчас мы более подробно расскажем вам об этом. Но произвести диагностику машины — это половина дела, ведь полученные комбинации неисправностей нужно еще и расшифровать.

Самостоятельная диагностика ВАЗ:

1. Найдите на панели приборов кнопку одометра. Вам нужно ее зажать.
2. Затем проверните ключ в замке зажигания в положение 1.
3. Сделав это, кнопку одометра нужно будет отпустить.
4. Когда вы отпустили кнопку, на панели приборов начнут прыгать стрелки.
5. Еще раз зажмите и отпустите кнопку одометра. На спидометре появятся цифры, обозначающие версию прошивки штат бортового компьютера.
6. Наконец, в третий раз зажмите и отпустите кнопку одометра и вы можете увидеть комбинацию неисправности. В случае самостоятельной проверки коды ошибок будут представлены в двузначном виде, в отличие от диагностики на оборудовании, где неисправности представляются в четырехзначном виде.

Зажимание кнопки одометра для проведения самостоятельной диагностики ВАЗ 2115

Как Обнулить Бортовой Компьютер На Ваз 2114

Установлен бортовой компьютер ВАЗ 2113 2114 2115 (условные обозначения, инструкции)

AMK-211501 КОМПЬЮТЕРНЫЙ МАРШРУТ Паспорт RYUIB.402253.507-01 PS PS Автомобильный компьютерный автомобиль AMK-211501 (далее. компьютер) предназначен для обработки сигналов датчиков и определения параметров движения автомобиля, расхода топлива, температуры окружающей среды, электрического напряжения автомобиля. системы, временные параметры, диагностические электронные системы управления двигателем (в дальнейшем именуемые ECM), а также для обнаружения препятствий и указания расстояний до них при управлении транспортным средством (когда автостоянка подключена).

Пожалуйста, внимательно прочитайте этот паспорт, который позволит вам в полной мере использовать производительность вашего компьютера. При покупке необходимо проверить отсутствие внешних механических повреждений, комплектность, наличие и целостность заводской пломбы, соответствие серийного номера компьютера номеру, указанному в этом паспорте, а также паспорту, выданной подписи и печати продавец. Производитель может вносить небольшие изменения в компьютер, которые не влияют на его качество и надежность, что не указано в этом паспорте. Бортовой компьютер для ВАЗ 2114 инструкция по эксплуатации. Юридический адрес производителя: Россия, 305038, г. Курск, ул. 2-й рабочий, 23 года, ОАО «Скримаш».

ВНИМАНИЕ: КОМПЬЮТЕР ИССЛЕДОВАН ИСПОЛЬЗОВАНИЕМ ПОТРЕБИТЕЛЯ НА ПАНЕЛИ КОМПЬЮТЕРА, КОТОРОЕ МОЖНО ВЫКЛЮЧИТЬ ИЗ ПОТРЕБИТЕЛЬСКОГО ДЕЙСТВИЯ.

1 Основная информация о продукте и технические данные

1.1 Компьютер устанавливается на ВАЗ 2108, ВАЗ 2109, ВАЗ-21099, ВАЗ-2115 (в дальнейшем именуемые «машины ВАЗ») с карбюраторным двигателем или оснащен блоком ECM с электронным блоком управления (далее. ЭБУ) M1.5.4. , M1.5.4N, MP7.0 или январь-5.1, ГАЗ-3110, ГАЗ-3102 с двигателями ECM ECU: MICAS 5.4, MIKAS 7.1, 301.3763 ​​000 01. Руководство по эксплуатации ВАЗ 2114 Компьютер может быть установлен на транспортных средствах других типов, обеспечивающих доступ к компьютеру, сигналы скорости автомобиля и расхода топлива с параметрами сигналов, приведенными в Приложении А. Этот компьютерный автомобиль с бензиновыми двигателями должен иметь следующее оборудование производства «Щетмаш»:. датчик расход топлива ТУ 4213-001-00225331-95 (далее. JTT). датчик скорости автомобиля, ТУ 4228-001-00225331-95 (далее ДСА). датчик наружной температуры ТУ 4573-028-00225331-00 (далее ДВТ). Монтажный комплект ТОО RYUB.402921.501 (RYUB 402921.501-02) (далее MSC) приобретается отдельно потребителем (если применимо). Обычный бортовой компьютер ВАЗ 2114 Автомобиль, оборудованный ECM для установки на компьютер, должен быть оснащен монтажным комплектом ТОО RYUB.402921.501 (RYUB 402921.501-03) (далее. KMC1) и производственной средой ОАО «Среднемаш». , ГАЗ-3110 с ЭБУ MIKAS 5.4, MIKAS 7.1, 301.3763 ​​000 01 должен быть оснащен комплектом крепежа ТОО RYUB.402921.501 (RYUB 402921.501-06) (далее. KMCH2) производства Scrimash. потребитель. Для использования функции парковки автомобиль должен быть дополнительно оборудован парковкой RUYIB.453688.501 производства ОАО «Скримаш», приобретаемой заказчиком отдельно. бортовой компьютер в ВАЗ 2115 инструкция по эксплуатации

1.2 На компьютере отображаются следующие параметры:. текущее время суток; время в пути без остановок; общее время в пути; календарь;. будильник ;. текущий расход топлива; средний расход топлива за поездку; общий расход топлива за поездку; пробег на топливном балансе; уровень топлива в баке; пробег на дороге; Средняя скорость; температура за бортом; мгновенная скорость; напряжение бортовой сети; препятствие и расстояние при повороте автомобиля. Параметры и последовательность переключения режимов отображения компьютера перечислены в Приложении B. Компьютер обеспечивает прием и индикацию диагностической информации от ECM и выполняет следующие диагностические функции компьютера:. чтение кодов неисправностей ;. сбросить все накопленные коды неисправностей ЭБУ; чтение набора параметров ECU; читать учетные данные ECU (недоступно, если выбраны MICAS 5.4, MICAS 7.1, 301.3763 ​​000-01). Компьютер предоставляет информацию о расстоянии до препятствия от парковочного устройства. Компьютер получает сигналы от датчиков, установленных в машине: DSA, DRT, DVT и датчика уровня топлива (далее именуемого FLS). Параметры выходных сигналов датчиков приведены в приложении А. Компьютер рассчитан на работу в цепи постоянного тока с номинальным напряжением 12 В постоянного тока по ГОСТ 3940 84. Диапазон действия напряжения питания составляет от Обычный бортовой компьютер от 10,8 до 15,0 В. ВАЗ 2115 максимальный ток потребления компьютера 13,5 В и отсутствие звукового сигнала в диапазоне рабочих температур, А, не более:. когда зажигание выключено и на контакте «6» нет напряжения подсветки. 0,015; когда включен режим подсветки. 0,160. Рабочий диапазон температуры окружающей среды от минус 40 до плюс 60 ° С. Габаритные размеры, мм, не более 238х50х56. Масса, кг, не более 0,4.

2 полных копытных

AMC Computer Route 211501. 1 шт. Компьютерная трасса автомобиля АМК 211501. Паспорт. 1 копия Упаковка. 1 шт.

3 УСТРОЙСТВА И РЕЖИМЫ РАБОТЫ

3.1 Компьютерное устройство

Общий вид спереди компьютера показан на рисунке 1. Компьютер имеет корпус, на передней панели которого находится ЖК-панель (далее. индикатор) и десять клавиш для управления компьютером. На задней части корпуса есть гнездо для подключения жгута. Семь клавиш используются для выбора нужной группы функций и для выбора функций в группе и имеют следующие обозначения: «T», «KM / H», «KM», «L», «L / 100», ECU, Клавиша H START «Используется для определения начала отключения и сброса накопленных параметров, для фиксации значения параметра в режиме коррекции и для установки или удаления режима управления параметрами. Клавиши» «и». «используются для увеличения или уменьшения значение параметра в режиме коррекции параметров и для просмотра диагностической информации. Карта переключения режимов отображения приведена в Приложении B. Когда зажигание выключено, индикатор показывает текущее время суток, для предустановленного аварийного сигнала будет установлено значение время. Чтобы сбросить будильник, нажмите кнопку START. При нажатии любой клавиши, кроме клавиш «-» и «», индикатор загорается. Выбранная функция определяет вид и комбинацию значков, отображаемых на индикаторе, как а также символы единиц измерения. Отображение параметров: «Текущее время дня», «Время в пути без остановок», «Общее время в пути» сопровождается мигающей точкой. Когда будильник установлен, отображение текущего времени сопровождается символом колокольчика. Ваш компьютер управляет следующими настройками:. максимальная скорость автомобиля; напряжение бортовой сети; пробег автомобиля на остатке топлива в баке.

Рисунок 1 Когда контролируемый параметр выходит за пределы установленного значения: максимальная скорость составляет от 20 до 200 км / ч в зависимости от установки, пробег топлива остается менее 50 км, напряжение на борту ниже 10,8 В или выше 14, 8 В , мелодия вызова «Начинается мигающий звук и генерируется акустический сигнал: для первых двух параметров длительность 3 секунды и 15 секунд приостанавливается дважды. Если напряжение включено, акустический сигнал генерируется с задержкой 10 с, длительностью 5 с и паузой 5 с, акустический сигнал повторяется три раза. Звуковой сигнал сопровождается отображением контролируемого значения. Опция Отменить звуковой сигнал, нажав кнопку СТАРТ. Когда звуковой сигнал сбрасывается, индикация параметра, который превышает установленное значение, сопровождается мигающим символом «вызова». Когда настройка нормальная, будильник прекращается. Чтобы установить или удалить режим мониторинга параметров, необходимо установить или очистить символ вызова на дисплее контролируемого параметра, нажав кнопку СТАРТ. Например, чтобы установить режим управления скоростью, войдите в режим Instant с помощью клавиши KM / H и установите символ «вызов» на индикаторе с помощью клавиши «START». Сброс или установка тонального сигнала подтверждения нажатия клавиш выполняется в режиме «Время в пути без остановки» нажатием клавиши «СТАРТ». Задание параметров: «Средняя скорость движения», «Средний расход топлива за поездку», «Пробег топлива» выполняются, если выполняются следующие условия: длина пути превышает 1 км, а время в пути без остановок превышает 1 минуту, пока эти условия не будут выполнены , к обнулить все накопленные параметры: «Время в пути без остановки», «Общее время в пути», «Общий расход топлива за поездку», «Пробег», отображение одного из этих параметров, нажмите и удерживайте кнопку «СТАРТ» более 4 секунд пока не прозвучит двухтональный звук. После сброса проверьте состояние индикатора режима (наличие или отсутствие символа «вызов»), в котором был выполнен сброс, поскольку это может изменить его состояние. При отсутствии телевизора или неисправности в его цепи на дисплее «Экстремальная температура» отображается индикатор «Co».

Значение и расшифровка кодов

При самодиагностике ВАЗ 2115 с инжектором на приборном щитке будут показаны только цифры или вспышки, которыми зашифрована ошибка. При считывании кодов неполадок с электромеханической комбинации приборов необходимо записать число вспышек и рассчитать по ним номера ошибок. Их назначения можно расшифровать по специальному списку. Большинство таких неисправностей устраняются самостоятельно путем замены отказавших датчиков.

Коды самостоятельной диагностики

При выполнении диагностики необходимо учитывать, что цифра на экране может обозначать две просуммированные ошибки. Например, 9 показывает на наличие двух неисправностей — под номером 1 и 8.

Пример появления ошибки 14 на панели

Таблица расшифровки кодов по вспышкам, высчитанным при диагностике.

Полученные данные позволяют быстро найти неисправный элемент и произвести устранение причины ошибки.

На видео от канала Гараж показано проведение диагностики на ВАЗ 2115 с помощью сканера и ноутбука.

Ошибки контроллеров

Наиболее часто встречающиеся при диагностике ошибки контроллера указаны в таблице.

Сброс ошибок

После самостоятельной диагностики, выяснения причины проблемы и исправления поломки, ошибки можно сбросить.

Для этого следует зайти в меню просмотра ошибок, нажать клавишу сброса одометра и выждать несколько секунд. На экране загорится цифра 0 — ошибка сброшена. При этом данные о неполадках сохраняются в памяти блока и их нужно удалить. Если оставить, то на комбинации приборов будет гореть лампа «Check Engine». Кроме того, при самодиагностике могут быть прочитаны не все ошибки электрической системы, процедура удаления ошибок покажет — нужен ли более детальный анализ электроники автомобиля.

Для сброса ошибки необходимо выполнить следующее:

1. Включить зажигание.
2. Открыть капот и снять отрицательную клемму с аккумулятора. Выждать приблизительно минуту, подключить провод обратно и закрыть капот.
3. Отключить зажигание.
4. Включить заново зажигание и запустить двигатель. Значок «Check Engine» может загореться на короткое время и погаснуть.

Если символ продолжает гореть, значит в автомобиле имеется постоянная проблема с каким-то датчиком или проводкой. Выяснить ее можно только при помощи специального сканера. Необходимо провести дополнительную диагностику, чтобы определить проблемный узел. Затем произвести ремонт и скинуть имеющиеся ошибки при помощи компьютерной программы диагностики ЭБУ.

Сброс ошибок на машинах с электромеханической комбинацией приборов осуществляется отключением минусовой клеммы аккумулятора от бортовой сети на 10 секунд. Зажигание при этом должно быть выключено.

Как сбросить пробег на ВАЗ 2114 с помощью программатора

Дополнительная информация. Один из самых эффективных способов скрутить пробег на ВАЗ 2114 — это воспользоваться программатором. Его основа — это внешняя память, а также специальный микроконтроллер. С помощью программатора можно скрутить пробег прямо с приборной панели. Приобрести программатор можно в Интернете. Некоторые модели стоят сравнительно дорого и не подходят для разового использования.

Программатор для скручивания пробега

Выполнить подобную процедуру под силу каждому. В этом нет ничего сложного, поэтому автолюбителю не потребуется оплачивать дорогостоящие услуги мастеров в случае, если у него есть устройство, которое называется программатор.

1. когда вы снимите приборную панель, вам останется убрать щиток спидометра; после этого нужно разобрать щиток. Это требуется для того, чтобы добраться до микросхемы;
2. теперь к ней нужно подключиться при помощи специального программатора;
3. когда это будет сделано, устройство считает текущие показатели одометра и позволит изменить их в любую сторону.

Теперь вы знаете, что ответить на вопрос о том, как смотать пробег на ВАЗ 2114. После окончания процедуры необходимо максимально осторожно собрать все элементы автомобиля.

Не нашли интересующую Вас информацию? на нашем форуме.

Как расшифровать коды

Если вы не знаете, что означают выведенные на дисплей данные, то проводить самостоятельную проверку работоспособности датчиков бессмысленно. Поэтому важно знать, как расшифровать комбинации. Наиболее часто появляются следующие цифры:

1. Если появился код 1, то неисправность кроется в микропроцессоре самого бортового устройства. Исправить эту ошибку можно при помощи смены программного обеспечения компьютера. Важно использовать только официальные прошивки, иначе вы выведете из строя всю электрическую систему автомобиля.
2. Если неисправность скрывается в некорректной работе датчика топлива, то на дисплее появится 2. Эта же цифра означает проблемы с электропроводкой, особенно если она выводится в сумме с 8.
3. При повышенном напряжении в сети появляется ошибка 4, а при низком 8. Если вы заметили эти данные, то необходимо проверить генератор и аккумуляторную батарею. Владельцы ВАЗ-2115 чаще всего сталкиваются с неисправностями генератора. Его нужно будет отремонтировать или вовсе заменить.
4. Сбои в работе контрольной лампы в диагностической цепи выводятся на дисплей в виде комбинации – 12.
5. Отказ датчика уровня кислорода выводится в виде ошибки 13. Проверьте фильтры, чаще всего именно они становятся причиной появления этой комбинации. О массовом расходе воздуха свидетельствуют комбинации 33 и 34. В этом случае вам может потребоваться замена самого датчика. О неисправности самого контроллера свидетельствует код 61, выведенный на дисплей. Специалисты рекомендуют при возникновении одной из этих комбинаций проводить полную проверку работоспособности узлов автомобиля. Начинайте ее с электропроводки.
6. Часто автолюбители сталкиваются с комбинациями 14 и 15, которые могут появляться вместе с индикатором, свидетельствующем о необходимости долить антифриз. Важно правильно трактовать эту неисправность – появление этих данных на дисплее означает, что в системе повышена или понижена температура. Причиной тому может быть неисправность термостата. Если узел не поврежден, то проблема, скорее всего, кроется в блоке управления.
7. Комбинации 16 и 17 выводятся, когда напряжение в бортовой сети недостаточное или слишком высокое. Необходимо проверить всю проводку на предмет замыканий и обрывов.
8. Код 19 возникает, если на проверку некорректно откликнулся датчик положения коленчатого вала. В этом случае необходимо провести проверку автомобиля внешним устройством. Если оно покажет комбинацию в диапазоне от Р0340 до Р0343, то поломка может скрываться в самом контроллере.
9. При ошибке 24 бортовой компьютер перестал получать данные о скорости автомобиля.

Причины возникновения

Разнообразие причин, по которым может возникать данная ошибка и формировать код неисправности p0134 не так уж велико.

1. Обрыв или расслоение изоляции контактов кислородника;
2. Короткое замыкание;
3. Обрыв в цепи.

Как правило, если неисправность такого характера связанна с обрывом или замыканием диагностика сообщит не только об ошибке не активности цепи датчика кислорода, но и сформирует вторую ошибку P0171 — бедная смесь. Поскольку первый лямбда датчик является управляющим для подачи смеси, при полном отсутствии сигнала ДК, контроллер снижает подачу топлива, чтобы предотвратить выход из строя катализатора. По этому если автодиагностика показала только одну ошибку, у вас не обрыв цепи датчика или окисленные контакты разъема, а в 99% случаев p0134 вылетает через внутренние проблемы в датчике.

Ошибки ВАЗ (LADA) по протоколу OBDI. Самодиагностика.

1 — Неисправность блока управления двигателем.

2 — В бортовой сети зафиксировано слишком высокое напряжение.

3 — Неисправность в электрической цепи датчика уровня топлива.

4 — Неисправность в электрической цепи контроллера антифриза.

5 — Ошибка регулятора внешней температуры.

6 — Перегрев двигателя (силового агрегата)

7 — Аварийное давление масла в двигателе.

8 — Напряжение в электросети автомобиля слишком низкое.

9 — Низкий уровень заряда аккумуляторной батареи (батарея разряжена)

12 — Неисправность в электрической цепи индикатора неисправностей, расположенного на панели приборов.

13 — Отсутствуют данные (потеря связи) от датчика кислорода (лямбда-зонда)

14 — Высокий уровень сигнала датчика температуры охлаждающей жидкости (антифриза).

15 — Неисправность в электрической цепи контроллера температуры охлаждающей жидкости.

16 — Повышенное напряжение в электросети автомобиля

17 — Низкое напряжение в бортовой сети

19 — Неисправность в электрической цепи датчика положения коленчатого вала.

21 — Неисправность в работе регулятора положения дроссельной заслонки.

22 — Низкий уровень сигнала датчика положения дроссельной заслонки

23 — Высокий уровень сигнала датчика температуры всасываемого воздуха

24 — Неисправность в электрической цепи датчика скорости автомобиля.

25 — Низкий уровень сигнала датчика температуры всасываемого воздуха

27 — Некорректный сигнал с датчика системы отработавших газов

Коды ошибок приборной панели ваз 2115

Для проведения полноценной диагностики нужно знать коды ошибок ВАЗ 2114 и 2115. Это облегчит поиск проблемы. По сути, не зная расшифровки, затевать диагностику не имеет смысла. Получив на руки результат в виде набора цифр, вы только почешете макушку, а проблема останется неизвестной.

Как правило, код ошибки одинаков для одного типа контроллеров. На нескольких схожих моделях может устанавливаться одинаковый бортовой компьютер. Одинаковые контроллеры с 14 и 15 моделью также имеют Ваз 2113 и Самара-2.

Информация об установленном контроллере имеется в технических документах вашего автомобиля. Также об этом информацию можно найти в интернете. В любом случае, перед тем как проводить диагностику, найдите подробный список ошибок.

Наиболее частые показания

Коды ошибок ВАЗ 2114 и 2115, бывают двух типов. Одни встречаются часто. Другие несколько реже. Для начала перечислим наиболее распространенные показания:

• Р1602
  — говорит о проблемах с контроллером двигателя. Встречается достаточно часто. Лечится заменой проблемного узла;
• Р0340 (-Р0343)
  — отказ датчика положения коленчатого вала или его нестабильная работа;
• Р0217
  — может говорить о двух неисправностях. Первая это необходимость замены моторного масла, вторая перегрев двигателя.Эти проблемы возникают чаще всего. Но на самом деле кодов ошибок намного больше.

Другие комбинации

Описанные выше ошибки не единственные. И на практике можно встретить большое количество разнообразных кодов:

• Р0101-Р0103
  эти коды связаны с датчиком расхода топлива. Чаще всего требуется замена прибора;
• Р0116-Р0118
  — отказ датчика температуры охлаждающей жидкости. Возможна проблема с проводкой, поэтому сначала желательно проверить цепь питания на датчик;
• Р0112-Р0113
  такой код возникает при неисправности датчика указывающего температуру впускаемого воздуха. Часто возникает при коротком замыкании в проводке;
• Целый ряд ошибок (Р2122, Р2138,Р0222, Р2123, Р0223) сообщает о проблемах с контролем положения акселератора;
• Р0130-Р0134
  — следует заменить датчик уровня кислорода в смеси. Перед этим проверяют состояние проводки, дающей питание этому датчику;
• Р0201-Р0204
  — проблемы с форсунками. Возможен засор или замыкание. Обязательно проверьте провода подающие питание на них;
• Р0136-Р0140
  , такие коды говорят о неисправности в датчиках, контролирующих образование смеси в системе впрыска;
• Р0326-Р0328
  — поломка прибора фиксирующего детонацию. Изредка может появляться при отказе блока управления двигателем;
• Р0351-Р0352, Р2301, Р2304 все эти показания говорят о неверной работе катушек зажигания, обычно при этих ошибках двигатель троит;
• Р0691-Р0692
  — отказ первого реле вентилятора, работающего в охлаждающей системе;
• Р0485
  — ошибочный сигнал напряжения, поступающий с вентилятора охлаждения;
• Р0693-Р0694
  , произошел отказ второго реле охлаждающей системы. При такой поломке возможно закипание антифриза и перегрев двигателя. Во избежание более сложной поломки нужно устранить проблему;
• Р0422
  произошел отказ нейтрализатора, требуется замена узла;
• Р0560-Р0563
  — нарушенное напряжение в бортовой сети, проверяется состояние аккумулятора;
• Р0627-Р0629
  — ошибочный сигнал с датчика бензонасоса. Если при этом двигатель заводится, то проблема в датчике. Неисправность самого бензонасоса делает невозможным запуск мотора.

Это самые основные коды ошибок. Более подробную информацию можно найти в файле, обычно идущем в комплекте с программой для диагностики. Все выявленные поломки следует устранить. После чего производится сброс ошибок и выполняется повторная проверка.

Другие методы диагностики

Если нет под рукой сканера или ноутбука, то можно провести мини-диагностику. Для этого нужно зажать кнопку одометра (находится на приборной панели). Одновременно с этим включается зажигание. После чего кнопка отпускается. Стрелки приборов при этом начинают скакать. Далее однократно нажимается на одометр. На дисплее покажется номер прошивки. Следует еще раз зажать и отпустить кнопку.

ЭТО ИНТЕРЕСНО: Дворники на ваз 2109

Какие бывают коды ошибок на ВАЗ-2115

Отечественные производители автомобилей первые модели ВАЗ оснащали более упрощенной версией ботового компьютера. Первые модели выполняли функцию подсветки для индикатора Check Engine, расположенного на приборной панели, но не выдавали коды ошибок.
Более современные модели, к примеру, ВАЗ-2115 инжектор 8 клапанов, оснащены усовершенствованной системой, способной подсказать своему обладателю о кодах ошибок ВАЗ-2115, то есть практически о любых неисправностях машины. Однако стоит иметь в виду, что расшифровка кодов не всегда отображает ошибку в полное мере, поэтому самодиагностика технического состояния авто должна производиться только после полного понимания значений кодов, особенно тех ошибок, которые встречаются чаще всего.

На каком принципе основана диагностика

К

ак показывает практика, да и подтверждают сами производители ВАЗ-2115, бортовой компьютер в этой модели установлен, к сожалению, не самый точный, так как ответственными за различные неполадки являются самые простые модели датчиков. Самодиагностика технического состояния машины позволяет получить код двухзначного значения, то есть получить к сведению общее представление о неисправности авто. Чтобы запустить в действие анализ состояния машины, достаточно активировать одометр, расположенный на приборной панели приборной доски.

Для получения более подробной информации придется подключать железного коня к автомобильному компьютеру, используя для этого специальное оборудование, или в том случае, если код при эксплуатации авто будет отображен на мониторе бортового компьютера. При таких ситуациях код отображается в четырехзначном цифровом значении и точно укажет, какой именно датчик откажется нормально функционировать и в каком именно узле. К примеру, в системе, контролирующей подачу воздуха, используется несколько так называемых контроллеров, и именно они укажут на чрезмерный расход.

Диагностика специальным оборудованием

Провести «обследование» непосредственно бортового компьютера, собственными силами скорей всего не удастся. Конечно, если вы обладаете специальными навыками и имеется специальный ноутбук, тогда это вполне реально и рассказывать, как проверить этот узел мне вам не нужно. Однако в большинстве случаев, приходится обращаться в специализированные сервисы. Встречаются так называемые глюки. Другими словами – ситуация, когда информация, демонстрирующая компьютером, не отвечает действительности. Разумеется, как и любая электроника, «бортовик» может дать сбой. Спешу вас успокоить – это больше исключение, нежели правило. Если каким-то образом все-таки удалось выманить из системы злополучный четырехзначный код, хотя ответ на вопрос как посмотреть его я уже давал. Но все же рассмотрим самые важные неисправности, которые может определить бортовой компьютер:

• 0102, 0103 – вышел из строя датчик массового расхода воздуха;
• 0122, 0123 – вышел из строя датчик положения дроссельной заслонки;
• 0300 – пропуски зажигания, приводят к проблемам при запуске автомобиля;
• 0335, 0336 – выход из строя датчика детонации;
• 0480 – не работает вентилятор охлаждения;
• 0505—0507 – вышел из строя датчик холостого хода;
• 1500 – обрыв в бензонасосной цепи;
• 1602 – самая популярная ошибка, означает об исчезновении питания бортовой сети;
• 1689 – означает о неправильных данных поступающих от бортового компьютера, в том числе и кодов ошибок;
• 0217 – перегрев двигателя.

Конечно, это лишь малая часть из пяти листов формата А4 подобных кодов. Но на самых часто встречаемых моментах я ваше внимание заострил. Советую каждому из вас обзавестись собственной таблицей где представлена подобная расшифровка. Хочу предупредить сразу, в нем отсутствуют коды поломок инжектора, однако все прилегающие механизмы, находятся под строгим контролем бортового компьютера. Хочется верить, что этой статьей я добился поставленных задач и помог хоть одному из вас. Поверьте, мне и этого будет достаточно. Ну да ладно, что-то меня понесло. Всего доброго и до новых встреч!

Какие коды ошибок нужно принимать ко вниманию

Каждый автовладелец ВАЗ-2115 обязательно должен обращать свое внимание, подключая стеновое автомобильное оборудование, на следующие коды:

1. Р0562 или Р0563, указывающий на низкий или высокий уровень напряжения в электрической бортовой цепи.
2. Р0506 или Р0507 подскажет о неверной настройке холостого хода, в частности, эта ошибка относится к ВАЗ-2115 инжектор 8 клапанов.
3. Р1301 или Р1304 поможет узнать автовладельцу о неисправности автомобильного цилиндра.
4. При некорректной работе форсунок цилиндра на мониторе бортового компьютера отобразятся коды, начинающиеся со значения Р0201 и заканчивающиеся кодом Р0204.
5. Если автомобильный компьютер отобразит код Р0217, следует незамедлительно прекратить эксплуатировать машину, так как ошибка укажет на перегрев двигателя.
6. Р0300 подскажет о серьезной поломке мотора, которая проявляет себя периодическими воспламенениями топлива.
7. Код Р0304 укажет на пропуск зажигания, имеющий место в четвертом автомобильном цилиндре.

Каждый владелец ВАЗ-2115 должен обязательно понимать, что системная диагностика, при которой используются данные, выдаваемые определенными датчиками, далека до совершенства. Поэтому лучше всего доверить решить эту задачу профессионалам своего дела, работающим на СТО.
Сотрудники станций технического обслуживания принимают ко вниманию не только данные, отображаемые на бортовом компьютере, но и общее техническое состояние автомобиля, а также работу всех автомобильных систем и узлов.

Возможно ли сбросить ошибку на мониторе самостоятельно

В первую очередь автовладелец ВАЗ-2115, обнаружив, что система контроля начала неисправно функционировать, задается вопросом: как довезти свой автомобиль до ближайшего СТО? Разумеется, удобнее всего в телефонном режиме заказать по нужному адресу эвакуатор, но стоимость такой услуги удовлетворит далеко не каждого.

Самостоятельно доставить своего «железного четырехколесного коня» на СТО можно в том случае, если устранить из памяти бортового компьютера сообщения о ранее обнаруженных сбоях. Но этот способ можно задействовать лишь в том случае, если владелец авто будет полностью уверен в исправности своей машины. Кодовое значение ошибок удаляется из памяти компьютера в следующей последовательности:

1. Ели двигатель работает, его обязательно нужно заглушить.
2. Автомобильное зажигание также отключается.
3. С аккумуляторной батареи снимаются соединительные клеммы.
4. Спустя 30-40 секунд клеммы вновь присоединяются к аккумулятору.

Как показывает практика, вышеперечисленные действия практически всегда помогают убрать запись о сбое из компьютерной памяти, что, в свою очередь, поможет автовладельцу устранить самостоятельно причину неисправности или отогнать машину на СТО.
