В чем особенность изменения геометрии на впускном коллекторе

Впускная система

Впускная система (другое наименование – система впуска) предназначена для впуска в двигатель необходимого количества воздуха и образования топливно-воздушной смеси. Термин «впускная система» появился с развитием конструкции двигателей внутреннего сгорания, особенно с появлением системы непосредственного впрыска топлива. Оборудование для питания двигателя воздухом перестало быть просто воздуховодом, а превратилось в отдельную систему.
В своей работе система впуска взаимодействует со многими системами двигателя, в том числе с системой впрыска, системой рециркуляции отработавших газов, системой улавливания паров бензина, вакуумным усилителем тормозов. Взаимодействие перечисленных систем и еще ряда других систем обеспечивает система управления двигателем.

Для улучшения наполнения цилиндров воздухом, повышения мощности в конструкции системы впуска современных бензиновых и дизелных двигателей используется турбонаддув.

Конструкция впускной системы включает воздухозаборник, воздушный фильтр, дроссельную заслонку, впускной коллектор. на отдельных конструкциях двигателей используются впускные заслонки. Все элементы впускной системы соединены патрубками.

Воздухозаборник обеспечивает забор воздуха из атмосферы и представляет собой патрубок определенной формы.

Воздушный фильтр служит для очистки воздуха от механических частиц. Фильтрующий элемент изготавливается из специальной бумаги и размещается в отдельном корпусе. Фильтрующий элемент воздушного фильтра является расходным материалом, т.е. имеет ограниченный срок службы. В зависимости от условий эксплуатации автомобиля срок службы фильтрующего элемента может изменяться.

Дроссельная заслонка регулирует величину поступающего воздуха в соответствии с величиной впрыскиваемого топлива. На современных двигателях дроссельная заслонка приводится в действие с помощью электродвигателя и не имеет механической связи с педалью газа.

Впускной коллектор распределяет поток воздуха по цилиндрам двигателя и придает ему необходимое движение. Разряжение, возникаемое во впускном коллекторе используется в работе вакуумного усилителя тормозов, а также для привода впускных заслонок.

На двигателях с непосредственным впрыском топлива в дополнение к дроссельной заслонке устанавливаются впускные заслонки. Они обеспечивают процесс смесеобразования за счет разделения воздуха на два впускных канала. Один канал перекрывает заслонка, через другой – воздух проходит безпрепятственно. Впускные заслонки установлены на общем валу, который поворачивается с помощью вакуумного или электрического привода.

Работу впускной системы обеспечивает система управления двигателем. Конструктивные элементы системы управления двигателем, которые используются в работе системы впуска, можно разделить на три группы: входные датчики, блок управления иисполнительные устройства.

К примеру, впускная система двигателя с непосредственным впрыском топлива имеет следующие входные датчики: расходомер воздуха, температуры воздуха на впуске, положения дроссельной заслонки, давления во впускном коллекторе, положения впускной заслонки, положения клапана рециркуляции, давления в магистрали вакуумного усилителя тормозов.

Расходомер воздуха и датчик температуры воздуха на впуске служат для определения нагрузки на двигатель. На некоторых моделях двигателей расходомер воздуха не устанавливается. Его функции выполняет датчик давления во впускном коллекторе. При совместной установке расходомер воздуха и датчик давления во впускном коллекторе дублируют друг друга. Датчик давления во впускном коллекторе также используется в работе системы рециркуляции отработавших газов для расчета количества перепускаемых газов. Величина нагрузки двигателя определяется с помощью датчика температуры воздуха на впуске и дополнительного датчика атмосферного давления. Остальные датчики обеспечивают работу соответствующих систем.

Работой впускной системы управляют следующие исполнительные устройства:

• блок управления дроссельной заслонкой;
• электродвигатель привода впускных заслонок или клапан управления вакуумным приводом заслонок (на двигателе с непосредственным впрыском топлива);
• запорный клапан системы улавливания паров бензина;
• электромагнитный клапан системы рециркуляции отработавших газов.

Исполнительные устройства активирует блок управления двигателем.

Принцип работы впускной системы

Работа впускной системы основана на разности давлений в цилиндре двигателя и атмосфере, возникающей на такте впуска. Объем поступающего воздуха при этом пропорционален объему цилиндра. Величина поступающего воздуха регулируется положением дроссельной заслонки в зависмости от режима работы двигателя.

На двигателях с непосредственным впрыском топлива в дополнение к дроссельной заслонке работают впускные заслонки. Совместная работа дроссельной и впускных заслонок обеспечивает несколько видов смесеобразования:

• послойное смесеобразование;
• бедное гомогенное смесеобразование;
• стехиометрическое гомогенное смесеобразование.

Послойное смесеобразование используется при работе двигателя на малых и средних оборотах и нагрузках. При послойном смесеобразовании дроссельная заслонка большую часть времени открыта полностью. Заслонка прикрывается только для обеспечения разряжения, необходимого в работе системы улавливания паров бензина (продувка адсорбера), системы рециркуляции отработавших газов (перепуск отработавших газов во впускной коллектор) и вакуумного усилителя тормозов (создание необходимого разрежения). Впускные заслонки закрыты.

Стехиометрическое (легковоспламеняемое) гомогенное (однородное) смесеобразование применяется при высоких оборотах двигателя и больших нагрузках. Дроссельная заслонка открывается в соответствии с требуемым крутящим моментом. Впускные заслонки открыты.

На бедной гомогенной смеси двигатель работает в промежуточных режимах. Дроссельная заслонка открывается также в соответствии с требуемым крутящим моментом. Впускные заслонки закрыты.

Виды впускных коллекторов

Существуют такие виды впускных коллекторов:

• стальные;
• алюминиевые;
• пластиковые;
• с изменяемой геометрией;
• с клапанами контроля выхлопных газов (EGR);
• с турбонаддувом;
• с точечным впрыском топлива и др.

На современных двигателях довольно широко распространены коллекторы с точечным впрыском топлива. В такой модификации топливо подается при помощи электромагнитных форсунок, установленных в каждой из его труб-каналов.

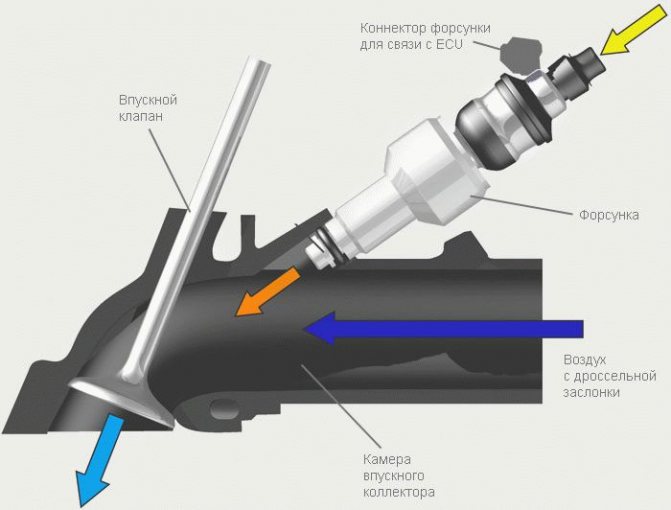

Принципиальная схема впускного коллектора с точечным впрыском топлива

Впускной коллектор, как и двигатель в целом, продуктивно работает в определенном диапазоне оборотов. Устройство и тип установленного коллектора зависит от компоновки блока цилиндров, от целевой направленности двигателя и от конструктивных решений в целом.

Все выше перечисленные коллекторы, делятся на две группы:

• одноплоскостные;
• двухплоскостные.

Одноплоскостной коллектор подает топливовоздушную смесь через один общий канал, многоплоскостной же изначально делит поток смеси на два потока.

Одноплоскостной коллектор

Как правило, двигатели с двухплоскостным коллектором выдают больше мощности на низких и средних оборотах в пределах 2000-4000 об/мин. На высоких же — из-за образующихся завихрений мощность будет несколько ниже.

Это интересно: Признаки загрязнения инжектора

Двухплоскостной коллектор

Коллектор с общей камерой без перегородок раскрывает свой потенциал на оборотах от 5000 и выше.

Установка впускного коллектора другой модификации не гарантирует улучшения показателей двигателя. Обычно такие детали проектируются вместе с ним.

Выпускная и впускная система в автомобиле — все что нужно знать

Системы впуска и выпуска служат для подвода свежего заряда (воздуха или горючей смеси) к цилиндрам двигателя и отвода из них выпускных газов. В двигателях с внешним смесеобразованием во впускной системе также происходит смесеобразование, так как процесс испарения жидкого топлива и смешения его паров с воздухом или смешения горючего газа с воздухом не успевает завершиться в карбюраторе или газовом смесителе.

Общим требованием, предъявляемым к системам впуска и выпуска, является по возможности их малое сопротивление и благоприятное протекание газодинамических явлений в них, что необходимо для уменьшения насосных потерь и увеличения наполнения цилиндра, а также более полного использования энергии выпускных газов в газовой турбине.

Впускная система состоит из воздухозаборников с фильтрами и глушителями шума, компрессоров для сжатия воздуха, охладителей воздуха, впускного трубопровода, или ресивера, и впускных органов.

Рекламные предложения на основе ваших интересов:

Компоновка и размеры трубопроводов зависят от типа, назначения и мощности двигателя внутреннего сгорания. Впускной трубопровод двигателя с внешним смесеобразованием делают литым из легких сплавов (обычно алюминиевых). На рис. 85 показан впускной трубопровод автомобильного двигателя. Сечение патрубков выбирают таким, чтобы сохранялась определенная скорость потока. Для улучшения испарения жидкого топлива смесь подогревают горячей водой, циркулирующей в полости. Если впускной и выпускной трубопроводы расположены с одной стороны двигателя, то подогрев смеси осуществляется от выпускного трубопровода. Для этого трубопроводы располагают по возможности ближе один к другому. Впускные трубопроводы дизелей выполняют аналогичным образом, только в этом случае не нужно подогревать воздух. В V-образных двигателях впускной трубопровод часто размещают в развале блока.

Ремонт и обслуживание впускных коллекторов

Современный впускной коллектор — деталь сложная. Случаются с ней и поломки. Рассмотрим типичные.

Нарушения герметичности

Это первое, чем «болеют» системы впуска, впрочем как и многие другие узлы автомобиля. Вибрации, перепады влажности, давления и температур сказываются на резиновых (паранитовых и др.) уплотнениях, которых в сложных системах впуска достаточно много. Возможно дополнительное попадание воздуха в смесь, так называемый «подсос».

Дополнительные порции кислорода обедняют смесь, двигатель теряет тягу, появляются проблемы с холостыми оборотами. Возможны ошибки ЭБУ двигателя. Все эти симптомы говорят о проблемах герметичности впускного тракта.

Подсос воздуха во впускном коллекторе может значительно повлиять на динамические показатели двигателя в целом. После восстановления герметичности работа двигателя нормализуется.

Прокладки впускного и выпускного коллекторов ВАЗ 2106

Загрязнение впускного коллектора

Впускной тракт время от времени необходимо проверять на предмет налета на стенках. Подобная проблема может довольно сильно повлиять на динамику автомобиля. Особенно часто засоряется коллектор на двигателях с системой рециркуляции выхлопных газов. В таких случаях необходимо произвести разборку и чистку устройства специальным составом.

Это интересно: Несколько слов о ресурсе автомата современных легковых автомобилей

Отложения на стенках элементов впускных коллекторов

Деформации и механические повреждения корпуса

Для производства коллекторов широко используют пластик и алюминий, а эти материалы, как известно, могут деформироваться из-за воздействия высоких температур. Пластик со временем трескается и рассыхается. Алюминиевые коллекторы вследствие вибраций могут лопнуть.

Элементы с сильно нарушенной геометрией подлежат замене. Алюминиевые детали можно заварить аргонодуговой сваркой.

Повышенная температура воздуха в впускном коллекторе

Причинами подобной проблемы могут быть:

• длительная работа на холостом ходу в условиях высокой температуры воздуха (например в пробках);
• неполадки системы охлаждения и повышение общей температуры двигателя;
• нарушение вентиляции моторного отсека вследствие засорения радиатора;
• ошибочное показание датчика температуры во впускном коллекторе;
• ошибки в прошивке блока управления.

Решением является проверка узлов системы охлаждения и диагностика электронных систем.

Что такое выпускной и впускной коллектор в двигателя: устройство, принцип работы

Многие автовладельцы имеют весьма смутное представление об устройстве своего «железного коня», в случае поломок полагаясь на знания и умения сервисменов. И это касается почти всех систем машины. Один из любопытных примеров – система питания и система выпуска. Почти каждый автолюбитель в курсе, что в 1-ой присутствует инжектор, а во 2-ую входит глушитель, но в то же время не все способны назвать деталь, которая наличествует и там, и там – коллектор. Тут логично – а что такое выпускной и впускной коллектор?

Коллектор представляет собой одну из составных частей впускной (выпускной) системы авто. Всего их 2, и они служат для диаметрально противоположных целей – через впускной цилиндры поступает топливно-воздушная смесь, а через выпускной удаляются выхлопные газы.

Оба коллектора монтируются на одной стороне двигателя (на рядных; у V-образных они разнесены по бокам), но никак не сообщаются друг с другом.

Впускные системы → Впускные системы

Каталог для модели:

Впускные системы

Крышка двигателя aFe Power BMW M3/M4 (F80/82/83) 2020 L6-3.0L (tt) S55 (матовый карбон)	Фильтрующий элемент в штатное место K&N Drop-in для Toyota/Lexus L4-1.8L/2.0L/2.5L (2016-2020)	Фильтрующий элемент в штатное место K&N Drop-in для Toyota Auris/Avensis/Corolla/Yaris/Vitz/RAV4 L4-1.2L/1.3L/1.5L/1.6L/1.8L/2.0L 2002-2019
Холодный впуск AEM Cold Air Intake Gunmetal для Toyota Corolla (E210) L4-1.8L (2ZR-FAE) 2017-2019	Холодный впуск AEM Cold Air Intake Gunmetal для Toyota Corolla (E210) L4-1.8L (2ZR-FAE) 2017-2019	Холодный впуск AEM Cold Air Intake Gunmetal для Toyota Corolla (E150) L4-1.8L (2ZR-FE) 2009-2013
Впускная система K&N 69 Series Typhoon для Toyota Corolla (E150/E170) L4-1.8L (2ZR-FE) 2009-2016	Фильтрующий элемент в штатное место K&N Drop-in w для VAG (Audi/VW/Skoda) L4-1.6L/1.8L/1.9L/2.3L 2.8L/3.2L V6 FSI/TSI/TFSI/TDI (1996-2013)	Фильтрующий элемент в штатное место AEM Dryflow для VAG (Audi/VW/Skoda) L4-1.6L/1.8L/1.9L/2.3L 2.8L/3.2L V6 FSI/TSI/TFSI/TDI (1996-2013)
Холодный впуск AEM Cold Air Intake Gunmetal для Volkswagen Jetta (A7/MK7) L4-1.4L TSI (EA211) 2019-2020	Холодный впуск AEM Cold Air Intake Polish для Hyundai Elantra (MD/UD) L4-1.8L/2.0L (Nu MPi) 2011-16	Холодный впуск AEM Cold Air Intake Gunmetal для Hyundai Elantra (MD/UD) L4-1.8L/2.0L (Nu MPi) 2011-16
Впускная система AEM Short Ram Polish для Mitsubishi Evolution 8/9 (2003-2006)	Впускная система AEM Short Ram Blue для Mitsubishi Evolution 8/9 (2003-2006)	Впускная система AEM Short Ram Red для Mitsubishi Evolution 8/9 (2003-2006)
Впускная система K&N 69 Series Typhoon для VAG VW Golf/GTI/R (MK7) / Audi A3/S3 (8V) L4-1.8L/2.0L TSI/TFSI (EA888.3) Gen3 (MQB)	Впускная система K&N 57S Series для Ford/Volvo L3/L4-1.0L/1.5L/1.6L/1.8L/2.0L/2.3L	Холодный впуск AEM Cold Air Intake Gunmetal для Hyundai Sonata (LF) / Kia Optima (JF) L4-2.0L Turbo (Nu GDi) 2015-18
Впускная система K&N 57S Series для Opel Corsa D/OPC L4-1.3L/1.6L (2006-2014)	Холодный впуск AEM Cold Air Intake Gunmetal для Hyundai Elantra (AD)/Kia Cerato (BD) L4-2.0L (Nu MPi) 2019-2020	Холодный впуск AEM Cold Air Intake Gunmetal для Hyundai Elantra (AD) L4-2.0L (Nu MPi) 2018-19
Холодный впуск AEM Cold Air Intake Gunmetal для Toyota Corolla (E210) L4-2.0L (M20A-FKS) 2019-2020	Впускная система K&N 57 Series FIPK для Toyota Corolla (E210) L4-1.8L (2ZR-FAE) 2017-2019	Впускная система K&N 69 Series Typhoon для Hyundai Elantra (AD)/Kia Cerato (BD) L4-2.0L (Nu MPi) 2019-2020
Впускная система K&N 69 Series Typhoon для Hyundai Elantra (MD/UD/AD) L4-1.8L/2.0L (Nu MPi) 2014-17	Впускная система K&N 69 Series Typhoon для Toyota Corolla (E210) L4-2.0L (M20A-FKS) 2019-2020	Фильтрующий элемент в штатное место AEM Dryflow для Hyundai/Kia 1.1L/1.4L/1.6L/2.0L (2011-2019)
Фильтрующий элемент в штатное место AEM Dryflow для VAG (Audi/VW/Skoda) 1.4L/1.8L/1.9L/2.0L TSI/TFSI/TDI (2003-2019)	Фильтрующий элемент в штатное место AEM Dryflow для BMW M3/3-Series (E46) 1997-2006	Фильтрующий элемент в штатное место AEM Dryflow для Nissan/INFINITI

Товары1 — 30 из 1410
Показать все

◄ Пред.

1

След. ►

Строение выпускного и впускного коллектора

В сильно упрощенном виде конструкцию коллектора можно объяснить так: это одна труба, которая разделяется на 4 или более (а иногда и менее). Количество труб, что у впускного, что у выпускного коллектора напрямую зависит от числа цилиндров в двигателе. Например, у небезызвестной малолитражки «Ока» был 2-х цилиндровый мотор. У некоторых двигателей марки «Шкода» 3 цилиндра, в то время как ряд силовых агрегатов «Ауди» – 5-ти цилиндровые. Это если говорить о рядных моторах; у V-образных двигателей обычно от 6 до 12 цилиндров, однако у них 4 коллектора (по 2 на каждую сторону), да и форма несколько другая, нежели у рядных, хотя зависимость количества труб от кол-ва цилиндров сохраняется.

Теперь подробнее о деталях, с которыми сопрягаются оба коллектора.

Впускной является частью системы питания, и к нему подключен (у бензиновых моторов) карбюратор (сейчас такое уже почти не встречается) или дроссельный узел. У современных дизелей вместо всего этого стоит аккумуляторная топливная система, более известная как «Common Rail».

Выпускной соединяется с приемной трубой (она же «штаны»), далее идет катализатор, резонатор и глушитель. На старых автомобилях катализатор отсутствует.

Устройство впускного коллектора

Предназначение впускного коллектора заключается в подведении топливно-воздушной смеси или только воздуха к цилиндрам. Почему или? Все зависит от особенностей конструкции системы питания. Впрочем, об этом ниже.

Обычно эта деталь – металлическая, но иногда встречаются коллекторы из специального пластика, выдерживающего высокие температуры. Так делают для снижения стоимости и для облегчения веса мотора, а через это – и машины.

Соединяется впускной коллектор разветвленной частью с головкой блока цилиндров (ГБЦ) через прокладку. При открывании впускных клапанов создается разряжение, с помощью которого топливно-воздушная смесь (или воздух) попадает в цилиндр, после чего клапана закрываются, и начинается такт сжатия.

Несмотря на то, что ни воздух, ни смесь его с горючим не обладают высокой температурой, коллектор все равно нагревается от ГБЦ до 100°С. Поэтому если его делают из пластика, то берут специальный, высокотемпературный тип.

Вернемся к вопросу с воздухом и топливно-воздушной смесью. Последняя подается через коллектор, если впрыск распределенный (т.е. форсунки инжектора установлены перед клапанами). Потом они открываются, и смесь топлива с воздухом попадает в цилиндр.

Если же впрыск непосредственный, и топливо подается сразу в камеру сгорания, через коллектор проходит только воздух, а смешение происходит прямо в цилиндре.

Система впуска

Эта система состоит из нескольких элементов, которые обеспечивают подвод воздуха ко впускным каналам головки блока цилиндров. Также она влачит на себе бремя очистки воздуха, который, в основном, содержит пыль, грязь и песок.

Рисунок 4.41 Элементы системы впуска.

Итак, вся система впуска состоит из следующих элементов:

• воздухозаборника;
• корпуса воздушного фильтра с фильтрующим элементом;
• воздуховода (ов);
• дроссельной заслонки;
• ресивера (не всегда);
• впускного коллектора;
• системы дополнительного (промежуточного) охлаждения воздуха, если автомобиль с системой наддува

Примечание На рисунке 4.41 нет элементов системы промежуточного охлаждения воздуха.

Рассмотрим все по отдельности.

Воздухозаборник

Зачастую, это пластиковая деталь, призванная, о чем можно догадаться из ее названия, «забирать воздух». Расположен он, чаще всего, максимально близко к передней части моторного отсека, обычно над радиатором (пример воздухозаборника приведен на рисунке 4.41). Деталь ответственная, особенно если автомобиль относится к классу внедорожников, хозяева которых эксплуатируют их в жестких бездорожных условиях, к которым относится преодоление ручейков и рек вброд.

Но, независимо от класса и условий эксплуатации автомобиля, воздухозаборник стараются установить повыше – дальше от дорожной грязи и пыли.

Воздушный фильтр

Это одна из самых простых и в то же время незаменимых деталей автомобиля. Воздушный фильтр призван очищать поступающий извне воздух от загрязнений и частиц пыли. Если бы не было фильтра, то попадающие внутрь инородные частицы превращались бы в «наждачную бумагу», исправно продирающую зеркало цилиндра (что это такое мы рассматривали в разделе «Описание устройства простейшего двигателя»). К чему приводит такая «обработка», можно не объяснять. Схематическое изображение корпуса воздушного фильтра приведено на рисунке 4.41.

Воздуховоды

Воздуховодами (рисунок 4.41) называются воздушные патрубки, соединяющие воздухозаборник с корпусом фильтра, а его, в свою очередь, с корпусом дроссельной заслонки и в конце — заслонку с ресивером.

Дроссельная заслонка

Дроссельная заслонка — устройство, регулирующее количество поступающего в цилиндры двигателя воздуха. Дроссельная заслонка в корпусе представлена на рисунке 4.42. В сборе она представляет из себя корпус в виде трубки с установленной на оси внутри нее заслонкой. Через трос заслонка соединена с педалью акселератора («газа»). Вы нажимаете на педаль газа, трос перемещается и поворачивает заслонку на какой-то угол. Соответственно, через открытую заслонку начинает поступать большее количество воздуха, электроника «дает команду», и система питания начинает подавать больше топлива.

Рисунок 4.42 Внешний вид дроссельной заслонки.

Примечание Более подробное описание работы системы питания дано в разделе «Система питания современных двигателей».

Ресивер предназначен для накопления определенного количества очищенного воздуха перед впускным коллектором и более равномерной его подачи в цилиндры. Пример ресивера представлен на рисунке 4.41.

Впускной коллектор

Впускной коллектор (рисунок 4.41) является посредником между воздушными патрубками и головкой блока цилиндров. В него также устанавливаются топливные форсунки, если в автомобиле предусмотрена система распределенного впрыска. Иногда, в зависимости от конструкции, непосредственно на впускной коллектор устанавливается дроссельная заслонка.

Система дополнительного (промежуточного) охлаждения воздуха

Эта система призвана охлаждать накачиваемый компрессором (если таковой установлен) воздух, направленный в цилиндры двигателя. Делается это с одной целью – увеличить степень наполнения цилиндра за счет повышения плотности воздуха путем охлаждения. Система включает в себя патрубки-воздуховоды, соединяющие компрессор с дроссельной заслонкой, в которые последовательно вмонтирован радиатор с воздушным или жидкостным охлаждением.

Примечание Степень наполнения цилиндра характеризуется коэффициентом наполнения, который равен отношению объема поступившего воздуха к объему цилиндра.

Примечание На автомобильные двигатели часто для повышения мощности и крутящего момента устанавливают компрессоры, которые могут быть двух типов: приводные и турбокомпрессоры. Первый тип компрессоров приводится непосредственно от коленчатого вала через приводной ремень, цепь или шестерни. Существует множество компрессоров данного типа. Турбокомпрессор состоит из двух частей – турбины и компрессора. Турбина и компрессор закреплены на одном валу. Турбину раскручивает поток отработанных газов, вместе с ней раскручивается компрессор, закачивая в цилиндры дополнительное количество воздуха.

Характерные неисправности системы впуска

Самый большой враг системы впуска — грязь. Она может попадать даже в воздуховоды, защищенные высококачественными воздушными фильтрами. Фильтр сделан из хлопчатобумажной ткани, и его необходимо менять по мере загрязнения или по регламенту. Тем не менее, мельчайшие частицы грязи способны просочиться даже через самый лучший и новый фильтр. Попадая внутрь системы, пыль способствует образованию налета, затрудняющего работу механических частей, в первую очередь, дроссельной заслонки. Кроме того, пыль оседает на чувствительном элементе ДМРВ, нарушая его показания.

Система EGR прекрасно защищает окружающую среду, но может стать безжалостным убийцей для системы впуска

Не менее губительны для работы системы впрыска нарушения в работе системы EGR, то есть рециркуляции отработавших газов. Система, созданная для защиты окружающей среды, нередко становится «убийцей» системы впрыска. В случае попадания масла из неисправной EGR во впускной коллектор, оно смешивается с пылью и попадает в камеру сгорания, покрывая все слоем налета и нагара. Поэтому к исправности двигателя, оснащенного системой рециркуляции, предъявляются повышенные требования.

Как работает система выпуска отработавших газов

При работе двигателя автомобиля образуются продукты сгорания, которые отличаются высокой температурой и токсичностью. Для их охлаждения и отвода из цилиндров, а также для снижения уровня загрязнения окружающей среды в конструкции предусмотрена система выпуска отработавших газов. Другая функция данной системы — уменьшение шума, возникающего при работе двигателя. Выпускная (выхлопная) система состоит из последовательной цепи элементов, каждый из которых выполняет определенную функцию.

Конструкция системы выпуска

Основной задачей системы выпуска является эффективный отвод отработавших газов из цилиндров двигателя, снижение их токсичности и уровня шума. Зная, из чего состоит выхлопная система в автомобиле, вы сможете лучше понимать принципы ее работы и причины возможных неполадок. Устройство стандартной выхлопной системы зависит от вида используемого топлива, а также от применяемых экологических стандартов. Выхлопная система может состоять из следующих элементов:

• Выпускной коллектор — выполняет функцию отвода газов и охлаждения (продувки) цилиндров двигателя. Он выполняется из термостойких материалов, поскольку температура выхлопных газов в среднем варьируется от 700°С до 1000°С.
• Приемная труба — представляет собой трубу сложной формы с фланцами для крепления к коллектору или турбонагнетателю.
• Каталитический нейтрализатор (устанавливается в бензиновых двигателях экологического стандарта Евро-2 и выше) — устраняет из отработавших газов наиболее вредные компоненты CH, NOx, СО, преобразуя их в водяной пар, углекислый газ и азот.
• Пламегаситель — устанавливается в системах выпуска отработавших газов автомобилей вместо катализатора или сажевого фильтра (в качестве бюджетной замены). Он предназначен для снижения энергии и температуры потока газов, выходящих из выпускного коллектора. В отличие от катализатора, не снижает количество токсичных компонентов в отработавших газах, а лишь снижает нагрузку на глушители.
• Лямбда-зонд — служит для контроля уровня кислорода в составе отработавших газов. В системе может быть один или два кислородных датчика. На современных двигателях (рядных) с катализатором устанавливается 2 датчика.
• Сажевый фильтр (обязательная часть системы выхлопа дизельного двигателя) — удаляет сажу из выхлопных газов. Может совмещать в себе функции катализатора.
• Резонатор (предварительный глушитель) и основной глушитель — снижают уровень шума выхлопных газов.
• Трубопроводы — соединяют отдельные элементы выхлопной автомобильной системы в единую систему.

Принцип работы системы выхлопа

В классическом варианте для бензиновых двигателей выхлопная система автомобиля работает следующим образом:

• Выпускные клапана двигателя открываются, и отработавшие газы с остатками не сгоревшего топлива выбрасываются из цилиндров.
• Газы из каждого цилиндра попадают в выпускной коллектор, где объединяются в один поток.
• По приемной трубе отработавшие газы из выпускного коллектора проходят через первый лямбда-зонд (кислородный датчик), который фиксирует количество кислорода в составе выхлопа. На основе этих данных электронный блок управления корректирует топливоподачу и состав топливовоздушной смеси.
• Далее газы попадают в катализатор, где вступают в химическую реакцию с металлами-окислителями (платиной, палладием) и металлом-восстановителем (родий). Рабочая температура газов при этом не должна быть ниже 300°С.
• На выходе из катализатора газы проходят второй лямбда-зонд, с помощью которого происходит оценка исправности работы каталитического нейтрализатора.
• Далее очищенные отработавшие газы попадают в резонатор, а затем в глушитель, где потоки выхлопа преобразуются (сужаются, расширяются, перенаправляются, поглощаются), что снижает уровень шума.
• Из основного глушителя отработавшие газы уже попадают в атмосферу.

Система выхлопа дизельного двигателя имеет некоторые особенности:

• Выходя из цилиндров, отработавшие газы попадают в выпускной коллектор. Температура выхлопных газов дизельного двигателя варьируется в диапазоне 500-700 °С.
• Далее они попадают в турбокомпрессор, осуществляющий наддув.
• После этого выхлоп проходит через кислородный датчик и попадает в сажевый фильтр, в котором удаляются вредные компоненты.
• В завершении выхлоп проходит через автомобильный глушитель и выходит в атмосферу.

Эволюция системы выхлопа неразрывно связана с ужесточением экологических стандартов эксплуатации автомобиля. Так например, начиная с категории Евро-3, установка катализатора и сажевого фильтра для бензиновых и дизельных моторов обязательна, а их замена на пламегаситель считается нарушением закона.
