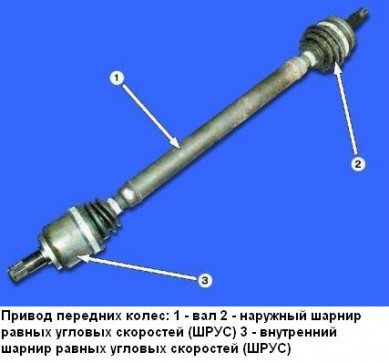

Ремонт приводов передних колес автомобиля ВАЗ-2109

При снятом приводе передних колес ни в коем случае нельзя нагружать переднюю подвеску (устанавливать автомобиль на передние колеса и перекатывать его).
Это приведет к поломке подшипников ступиц.

Затормозите автомобиль стояночным тормозом и установите под задние колеса упорные бруски.

Подцепите отверткой и снимите защитный колпак гайки ступицы.

Отверните гайку ступицы, предварительно расконтрив ее.

При отворачивании гайки ступицы автомобиль должен стоять на земле!

Поднимите и установите переднюю часть автомобиля на опоры.

Отверните болты и снимите колесо. Ослабляйте и затягивайте болты крепления колеса только на автомобиле, стоящем на земле. Момент затяжки болтов 65-95 Нм (6,5-9,5 кгс·м).

С помощью отвертки снимите упорную шайбу.

Выньте шплинт гайки крепления шарового шарнира рулевой тяги к поворотному рычагу

Отверните гайку крепления шарового шарнира рулевой тяги.

С помощью съемника выпрессуйте палец шарового шарнира рулевой тяги из поворотного рычага стойки.

Отверните два болта и отсоедините шаровой шарнир рычага передней подвески от поворотного кулака.

Оттяните поворотный кулак со стойкой.

. и выньте шлицевой хвостовик наружного шарнира из ступицы.

С помощью монтировки выдавите хвостовик внутреннего ШРУСа из коробки передач.

Если вы предполагаете снимать оба привода, после снятия одного из приводов вставьте вместо него в коробку передач технологическую заглушку (например, старый внутренний ШРУС) и только после этого снимайте второй привод.

В противном случае полуосевые шестерни дифференциала сместятся и при сборке будет невозможно вставить ШРУСы.

Снимите вал привода.

Для замены сальника внутреннего шарнира извлеките его с помощью отвертки из картера коробки и запрессуйте новый сальник до упора рабочей кромкой внутрь коробки.

Если во время эксплуатации были замечены следы подтекания масла в местах подсоединения приводов передних колес к коробке передач, необходимо заменить сальники внутренних шарниров.

Разборка — сборка внутреннего шарнира

1. Фото 1. Внутренний шарнир.

Острым предметом поставить метки, для правильной последующей сборки.

2. Фото 2. Повернуть ступицу с сепаратором и шариками в корпусе шарнира.

3. Фото 3. Извлечь ступицу и сепаратор с шариками из корпуса.

4. Фото 4. Подцепив отверткой, извлечь шарики из сепаратора. Шарики, желательно, извлекать и раскладывать в определенной последовательности, для дальнейшей установки на свои «родные» места.

5. Фото 5. Повернув ступицу в сепараторе, достать ступицу из сепаратора.

6. Фото 6. Осмотреть корпус шарнира, ступицу, сепаратор и шарики на повреждения и износ. Следы износа на ступице.

7. Фото 7 Сборка. Вставить ступицу в сепаратор и установить шарики.

Читать дальше: Змз 402 генератор подключение

9. Фото 9. Совмещая ранее поставленные метки, установить и повернуть (уложить) эти детали в корпус шарнира.

10. Фото 10. Для набивания смазки в шарнир.

11. Фото 11. Для набивания смазки в шарнир.

Причины и поломки

В действительности ресурс ШРУСа оказывается существенно меньше, что вызвано условиями эксплуатации, низким качеством дорог, манерами вождения и прочими факторами.

В народе ШРУС принято называть»гранатой», что обусловлено внешним сходством элемента с этим взрывным устройством.

Вот что вам следует знать про неисправности гранаты:

• Практика показывает, что наиболее частой причиной выхода из строя ШРУСа является грязь, пыль, песок, которые попадают в механизм через поврежденный пыльник;
• Иногда проблему не функционирующей гранаты можно решить путем замены пыльника. Это возможно, если сам ШРУС еще не успел износиться из-за воздействия загрязнений;
• Если не обнаружить вовремя поврежденный пыльник, граната полностью износится буквально за 200 километров пробега;
• В случае выхода из строя ШРУСа появляется сильный хруст при вхождении в повороты и ускорениях. Подобный симптом говорит о необходимости срочно заменить шрус;
• Стоимость новых гранат достаточно демократичная, они доступны в любом магазине автозапчастей. Но приобретать следует те, которые отвечают техническим требованиям ВАЗ 2109;
• При наличии хотя бы небольшого опыта по самостоятельному ремонту авто, заменить гранату вполне можно своими руками.

Старый и новый элемент

Виды ШРУСов

Прежде чем приступать к ремонту, необходимо узнать, как именно устроен узел.

Пара приводов на ВАЗ 2109 оснащается в общей сложности 4 ШРУСами.

Тип ШРУСа

Особенности

Их 2. Осуществляют передачу вращающего момента на полуоси от коробки переключения передач

Их также два. Устанавливаются на концы полуосей и передают вращающий момент непосредственно на колеса

Наружный

Данная схема расположения гранат обеспечивает возможность вращения колес при поворотах и постоянной работе системы подвески. Если говорить проще, наружные ШРУСы отвечают за передачу момента при поворотах, а внутренние — за вертикальное перемещение колес. Это наезды на кочки, ямы, крен в поворотах и пр.

Внутренний

Замена

При возникновении проблем с гранатами, следует определить, у каких именно образовались неполадки. Далее мы рассмотрим, как поменять привод, как его снять. Дополнительно рекомендуем посмотреть видео руководства по ремонту.

Процедура замены внутренних и наружных ШРУСов отличается друг от друга, потому каждый этап следует рассматривать отдельно.

Начнем с внутреннего.

Внутренний ШРУС

Резиновые пыльники — это уязвимый элемент конструкции гранаты. Не редко, заменив пыльник, промыв гранату с помощью бензина и заложив новую смазку, удается решить проблему. Если износ ШРУСа незначительный, подобные меры могут заменить полноценный ремонт.

Смазка ШРУС

Смазочка для ШРУС существует для хорошей деятельности шарнира приравненных скоростей угла, понижает уровень натирания, увеличивает КПД системы и не дает образовывается ржавчине на некоторых деталях шарнира. Многие владельцы авто задаются вопросом — какой смазкой пользоваться для ШРУС? Мы подобрали для вас материал и функции их для сравнения, которые есть в ассортименте смазки. Также в тексте мы даем инфо для их применения на практике, и что говорят люди исходя из личного опыта пользования шести самых распространенных смазочек многими водителями.

Смазка ШРУСа

Мы рассмотрим эти аспекты:

• разновидности ШРУС и нужные качества для смазочки
• виды используемых смазок для шарниров скоростей угла
• вид смазки, используемой в тяжелых условиях
• как сделать смену смазки в ШРУС
• модели смазок для внутреннего и наружного ШРУС
• самая лучшая смазка

характеристика ШРУС, его свойства и разновидности

перед переходом к описанию свойств смазок, поговорим о ШРУС. Это нужно для того, чтоб знать, какими качества должны иметь смазочки для «гранатной», как на словах именуются ШРУС, и с каким составом пользоваться в тех либо иных случаях. Шарнир существует для того, чтобы передавать крутящий момент от 1 оси к второй в том случае, если она расположены под углом, напротив. Значение может доходить до семидесяти градусов.

Со временем существования ШРУС были сделаны такие из них:

Шариковые. Это самые популярные, конкретно, их аналог «Рцеппа-Лебро».

Трипод (Tripod). Они частенько пользуются в российской автопромышленности как внутренний ШРУС (те, которые ставятся с боку привода силы).

Классика трипода

Сухариковые (также их называют — кулачковые). Они часто греются, потому ставятся в грузовиках, где скорость угла вращения мала.

Кулачково-дисковые. Эти тоже ставятся на грузовиках и строймашинах.

Спаренные карданные валы. Как правило, используются на технике для строительства и грузовичках.

При значительных уголках посередине осей эффект от работы шарниров спадает. Другими словами, значение, которое передает крутящий момент деятельности шарнира, бывает поменьше. Потому избегайте сильных нагрузок при развернутых колесиках.

Особенной чертой каждого шарнира скоростей угла есть большие нагрузки ударов. Они появляются при начале езды авто, подъемах, катании по ухабам и прочее. Специальными смазками ШРУС все плохие последствия нейтрализуются.

Работают нынешние шарниры одинаковых скоростей угла много (если соблюдать герметичность пыльника), и даже столько, сколько будет ездить машина. Смазку нужно менять при смене пыльника либо всего ШРУС. Хотя по руководству смену смазки ШРУС нужно делать спустя 100 000 км езды либо один разок в пять лет (что потребуется раньше).

Характеристики смазок для шарниров одинаковых скоростей угла

Так как есть сложные условия работы шарниров, смазочка ШРУС для того, чтобы защитить систему от негатива и обеспечит:

1. Увеличенный коэффициент натирания деталей внутри шарнира;
2. Минимализирует износ некоторых частей ШРУСа.
3. Уменьшит механическую нагрузку на составные узла.
4. Защитит поверхность деталей из металла от коррозии.
5. Нейтральную реакцию с уплотнителями из резины шарнира (пыльниками, прокладочками) для того, чтоб не испортить их.
6. Воду отталкивает.
7. Долговечное пользование.

Исходя из всех вышеперечисленных характеристик, смазка для ШРУС должна иметь такие свойства:

1. Широкий температурный диапазон, который позволит использовать вещество крайних температурах (нынешние смазки способны функционировать при градусах до минус сорока и плюс ста сорока и повыше, этот уровень будет зависеть от вида смазки).
2. Высокую степень адгезии (она должна быть способна сцепляться с механизмом, иначе быть липкой).
3. Механическую и физико-химич. стабильность состава, которая обеспечит непрерываемые рабочие процессы смазки при всяких условиях работы авто.
4. Высокие противозадирные свойства, которые обеспечат нужный уровень скользкости поверхностей, которые смазали.

Так, свойства самозочки ШРУС должны выдерживать приведенные требования. Сегодня промышленность выпускает много разновидностей с таким составом.

Виды смазок для ШРУС

Смазки выпускают на основании разных составов их мимических элементов. Приведем и напишем свойства используемых сейчас типов.

Смазка LM47 для ШРУС с дисульфидом молибдена

Литиевые смазки ШРУС

Это самые старенькие смазки, их использовали сразу после изобретения шарнира. В их составе литиевое мыло и различные загустители. Цвет их меняется от светленького желтого до светленького коричневого, все зависит от базового масло смазочки, которое использовалось. Они подойдут для пользования при обычных и максимальных градусах. Но при холодах теряется вязкость, потому защищают механизм не так как надо. Может быть даже шарниры будут постукивать при сильном морозе.

Обычный Литол-24 тоже из литиевых смазок, но его в ШРУС нельзя заливать.

Смазочка ШРУС с молибденом

Как развивались технологии, пользоваться литиевыми смазками стало меньше людей. Потому промышленность химии разработала усовершенствованные смазки на основании мыла из лития, но с добавкой дисульфида молибдена. Если говорить о свойствах смазки, то они схожи с аналогами литиевых. Но особенность смазок с молибденом в том, что она обладают большим антикоррозийным свойством. Этого добились, используя в составе соли металла, заменившие немного кислоты. Эти вещества не представляют опасности для резин и пластики, из которых сделаны одни детальки ШРУС, конкретно, пыльник.

Обыкновенно при приобретении новенького пыльника с ним в наборе бывает пакетик со смазочкой. Как правило, это может быть подделка. Потому перед тем, как ее использоваться, нужно проверить ее состав, выливая чуток на листик бумаги. Если она не густовата либо вызвала сомнения — купите другую смазочку.

Большим недостатков смазочек на молибдене является то, что они боятся влаги. Если попадет немного водички под пыльник, смазочка может превратиться в абразив с последствиями (повреждаются части внутри ШРУС). Потому, если пользуетесь смазкой на молибдене, постоянно проверяйте вид пыльника на каркасе ШРУС, именно его герметизацию.

Есть такие нехорошие продавцы, которые говорят, что самозочка для шарнира с молибденом восстановит сломанный узел это байки. Если появился хруст в ШРУС нужно провести ремонтные работы либо заменить на станции ТО.

Известными видами товаров из это серии в России являются смазочку ШРУС-4, ЛМ47 и прочие. Об их плюсах и минусах, поговорим ниже, как и сравним их.

Бариевая смазка ШРБ-4

Бариевые смазки

Этот вид смазочек на сегодня — самый современный и технологичный. Смазки с прекрасными рабочими свойствами, химической выносливостью, не боятся воды и не вступают в связь с полимерами. Ими можно пользоваться как смазочкой для ШРУС внутри и снаружи (трипод).

Миносом смазок на барии — снижение функций при холодах. Потому сменять нужно каждую весну. Так как сложное и технологичное производство стоимость этих смазок повыше, чем у тех подобных, что на литии либо молибдене. Самой известной российской смазкой этой разновидности — ШРБ -4.

Эти виды смазок не рекомендуется использовать

ШРУС — эта система, работающая в тяжелых условиях. Потому его смазочка должна быть отличного качества. Конкретно, ШРУС не стоит мазать:

• смазкой на графити
• технич. вазелином
• «Смазкой 158»
• разными составами углеводорода
• составами на основании натрия или кальция
• составами на основании железа и цинка

Как пользоваться смазками при низких температурах

Многие водители из Севера России задаются вопросом, какую смазку выбрать, что бы не примерзало при сильных холодах (к примеру, минус 50 — минус 40). Решать нужно, ознакомившись с информацией, которую дает производитель. Это важнко, касается не только смазочек ШРУС, и всех масляных веществ, и жидкостей, которые заливается в авто на Севере.

Перед тем, как ехать на холодах, советуем очень хорошо прогревать двигатель, чтобы масла и жидкости, и еще смазочка ШРУС, нагрелись и были в рабочем состоянии. Иначе произойдет то, что механизмы будут работать на износ, и выйдут быстрее из строя.

Как говорят водители, которые живут на севере, хороши российские смазки «ШРУС-4″ и RAVENOL Mehrzweckfett mit MoS-2. О том, что выбрать, мы поговорим потом.

Смена смазки в ШРУСах

Процесс смены смазочки в шарнире одинаковых скоростей угла, обычно, не приводит к сложностям, даже если нет опыта ремонта авто. Сперва нужно убрать ШРУС из машины. В какой последовательности действовать будет зависеть от того, какая у вас машина. Потому мы не даем конкретные советы. Также не забываем, что шарниры существуют внешние и внутренние. Их работа в корне отличается друг от друга. Не будем вдаваться в подробные дела, но скажем, что основа ШРУС внешнего — шарики, а основа внутреннего — ролики либо подшипники с иглами. ШРУС, который внутри, с большими осевыми перемещениями. Для смазочки внутреннего и наружного шарнира используются различные смазки. Пример смены покажем на ШРУС триподе, так как это самый популярный.

Перед сменой смазочки ШРУС знайте, сколько вам ее потребуется. Этот материал будет в мануале вашей машины. Хотя часто эта информация пренебрегается, и водители заливают в стакан много трипода. Когда ШРУС достанете, то процесс смены проходит по такому принципу:

Сколько смазки для ШРУСа в «стакане»

1. Разбираем корпус. Часто каркас крепится 2-мя кольцами стопора (завальцована). И конечно, чтобы его демонтировать нужно убрать эти колечки отверткой с ровным жалом.
2. Снимаем пыльник и кольца уплотнения. За выполнением этой задачи следует провести проверку пыльника на цельность. Если нужно, купите новенький для установки.
3. После нужно взять все механизмы, что внутри, шарнира и демонтировать их. Сам триподик удерживается на полуоси кольцом стопора, его нежно убрать. Вам потребуется отвертка.
4. Хорошенько все смыть в бензине либо растворители детали, что были внутри (триподик, ролики, полуосик) для того, дабы убрать старенькую смазочку. Стаканчик внутри тоже нужно почистить от нее.
5. Закладываем немного смазки (около девяносто грамм, хотя эта цифра будет варьироваться от модели шрус) в стаканчик. Какую смазку выбрать для трипода мы узнаем позже.
6. Помешаем трипод на оси в стаканчик, на его функциональное место.
7. Докладываем смазочку сверху, что осталось, на поставленный трипод (как правило, в триподиках бывает примерно 120-150 гр смазочки). Ставьте смазку ровно, вертя ось триподика в каркасе.
8. Затем приступаем к сборочке, которая ведется в обратной разобрке последовательности. Перед затяжкой колечек либо хомутиков смазать канавочки литолом-24, либо дургой смазочкой.

Смена смазочки на ШРУСе, что снаружи, ВАЗ 2108-2115

Замена смазки на внутреннем ШРУСе

Как видим, процесс смены легок, ее может сделать каждый водитель, который владеет простыми способностями работы слесаря. Главная задача — какой вид смазки ШРУС получше и почему? Теперь попробуем дать ответ на эти вопросы.

Применение смазок для ШРУСов

Так как конструкции шарниров, что внутри и снаружи, одинаковых скоростей угла различны, то и смазки для них должны быть разными. Конкретно, для ШРУС, что внутри, пользуемся такими моделями смазок:

Смазки для внутренних ШРУСов

• Mobil SHC Polyrex 005
• Slipkote Polyurea CV Joint Grease
• Castrol Optitemp BT 1 LF
• BP Energrease LS-EP2
• Chevron Ulti-Plex Synthetic Grease EP NLGI 1.5
• VAG G052186A3
• Chevron Delo Greases EP
• Mobil Mobilgrease XHP 222

Для наружных ШРУСов рекомендуются следующие марки смазок:

Смазка для наружных ШРУСов

• Liqui Moly LM 47 Langzeitfett + MoS2
• Very Lube СМАЗКА ЛИТИЕВАЯ ДЛЯ ШРУС MoS2
• Mobil Mobilgrease special NLGI 2
• BP Energrease L21M
• ХАДО ШРУС
• Chevron SRI Grease NLGI 2
• Mobil Mobilgrease XHP 222
• ШРУС-4

Лучшая смазка для ШРУСов
Мы отыскали в интернете мнения конкретных водителей о популярных смазочках для ШРУС, потом подвергли их анализу. Надеюсь, этот материал принесет вам пользу, и ответит на вопросик — какая смазка лучше всего для ШРУС? Мнения приведены в таблице, как они идут указывает на их популярность, от сильного к малому. Так мы выбрали пять самых популярных смазочек ШРУС:

Отечественная смазка ШРУС-4

ШРУС-4. Смазочка, которую производят несколько отечественных предприятия. Она была сделана для пользования в 1 советском ВАЗ-2121 Ниве. После ее стали использовать и для передних приводных ВАЗ. Помимо пользования в подшипниках с шариками ШРУС, что снаружи, смазкой можно смазывать детальки карбюратов, стоек телескопа, подшипника сцепления. ШРУС-4 — минеральная смазка на базе водного ксистеарата лития. Ее свойства температуры: градусы работы — от -40°С до +120°С, градусы каплепадения — +190°С. Стоимость тюбика в 100 гр. обойдется в один -два $, а тюбика в 250 грамм — два-три $. Номерной знак каталожный — OIL RIGHT 6067.

Плюсовые отзывы	Минусовые отзывы
Смазочка это экономная, но это не говорит о том, что она нехорошего качества. Надо сказать, что продукт неплохой для российской промышленности авто.	Осенью поставил новенький ШРУС, поставил смазочку ШРУС, производитель Олрайт, в холода при минус 18-23 градусов стал кусать действительно. ШРУС новенький. Разобрал и посмотрел, а там кусочки чего-то непонятного, по виду будто смола. Новенький ШРУс на мусор!
Я часто пользуюсь ШРУС-4. И все отлично.
Отечественный ШРУС 4. повсюду. Если пыльник не испортится — работать будет много.

Liqui Moly LM 47 Langzeitfett + MoS2.

Ликью Моли ЛМ 47 Langzeitfett + MoS2. Смазочка имеет вид густового пластичного вещества темно-серенького, почти черненького окраса, произведено в Германии. В составе смазочки набор из лития (как загуститель), как база масло на минерале, комплект присадочек (еще против износа), частички для смазки тверденькие, которые уменьшают натирание и износ. Его используют в ШРУС, что снаружи. К тому же, ее можно использовать при обслуживании электрического инструмента, типографии и с/х, строй машинах для смазки резьбовой части направляющих, валов шлица, шарниров высоконагруженности и подшипников. Градусы работы — от минус 30 до плюс 125. Стоимость одного за 100 гр. — четыре-пять долларов (номерной знак каталожный LiquiMoly LM47 1987 ), а 400 гр. — (LiquiMoly LM47 7574) будет стоить девять-десять долларов.

Плюсовые отзывы	Минусовые отзывы
Могу посоветовать. Товар хороший. Удобная упаковка, как для крема, выдавить смазочку просто, без запаха.	Все смазочки ЛМ 47 47 Langzeitfett, Castrol MS/3,Valvoline Moly Fortified MP Grease и прочие подобные есть полный аналог нашего ШРУС4, которое много в магазинах и стоит он мало. Я бы ни за что не приобрел импортные, потому что это полный рекламный ход.
Смазка с качеством, проверен производитель, хорошо мажется. Если сравнивать с прежними смазками, я был обрадован новой.

Равенол Mehrzweckfett mit MoS-2.стазочки марки РАВЕНОЛ делаются в Германии. Дисульфид молибдена, который есть в составе ее, продлевает время работы ШРУС и снижает уровень их износа. Смазочка устойчивая к подсоленной воде. Градусы пользования от минус 30 до плюс 120. Стоимость одной в 400 гр. около пяти-шести долларов. В каталоге вы найдете этот товар с номерком 4014835200340.

Хорошие отзывы	Плохие отзывы
Хорошая смазочка на минерале для наружн. Балл тайп С VJ, для не очень холодной зимы. То, что в нем есть твердые добавочки в виде МоС2 и графитика снаружи Рцеппах/Бирфильдах — обязательно, но вот касаемо количества трех либо пяти процентов, не думаю, что это сильно повлияет на качество деятельности узла и определит его срок.	ШРУС-4, на мой взгляд, ничем не уступает.
Хорош при низких градусах. Пользовался на тойоте. Пока не вижу проблемок со ШРУС.

ШРУС МС Х5

ШРУС МС Х5. Также отечественная марка. Класса состава по НЛДЖИ — две трети. Классик 2 — это диапозончик пенетрации 265-295, смазочка не сильно тверда. Надо сказать, что виды 2 и 3 как правило для смазывания подшипника (конкретно, вид 2 более распространен средь смазок для л/а). окрас смазки — черненький. Густота — мыло на литии. То, что используется Х5 делает меньше натирание в подшипниках. Даже при поврежденном пыльнике смазочка не вытечет. Режим градусов от минус 40 до плюс 120. Градусы капля падения — плюс 195. Стоит один в 200 гр. три-четыре доллара. Найти его можно в книге под знаком VMPAUTO 1804.

Хорошие отзывы	Плохие отзывы
Смазочкой пользовался, когда порвался пыльник.	Эта смазочка есть в магазинах интернета. Кого-то заманила реклама. Может и будет итог от ее применения. Есть еще реклама, которая призовет покупать ее (нас с вами) к и применять в дорогих узликах наших машин.
Много купил смазочки для смены пыльника. Неподлинная смазочка вообще не нужно, так как нет к ней доверия.

ХАДО для ШРУСа. Украинское производство. Отлично и недорого. Пользуется для ШРУС, что снаружи. Нет в ней молибдена дисульфида. Окрас -светло-янтарненький. Особенностью является то,ч то в нем есть ревитализант — вещество, которое способно восстановить геометрию деталек, которые функционируют с нагрузочкой. Можете пользоваться не только в ШРУС, но и в прочих узлах и системах. Класса густоты самзочки по NLGI: 2. Градусный режим от минус 30 до плюс 140 (кратко до плюс 150). Градусы каплепадения — плюс 280. Стоит один в 125 гр около шесть-семь долларов, стоит в 400 гр — десять-двенадцать долларов. Кодовое обозначение — ХАДО XA30204.

Хорошие отзывы	Плохие отзывы
Очень хорошая современная смазка для ШРУС и подшипника. После ее использования сразу почувствовал, что стал меньше шум подшипников. Советую.	Не вверятся эти сказки. Лучше собрать денюжки на хороший ШРУС.
Минусов в ней не вижу. Вреда не принесет, эт верно. И ждать чуда тоже не стоит. Если не будет восстановления, то приостановит изнашивание.	Многие уверовали в том, что ХАДО лечит их подшипник и шарниры. Они побежали за смазочкой, а после за новеньким узлом. При том, им сильно набивают головы что фифти фифти окажет помощь. И человек делает опыты за свой счет.

Смазка STEP UP — выдерживает большие градусы с СМТ2 для ШРУС. Делается в Америке. Используется как снаружи, так и внутри. Выдерживает высокие температуры, режим градусов у нее от минус 40 до плюс 250. В ней есть кондер металла СМТ2, комплекс лития и молибденовый дисульфид. Стоит она в 453 гр. — одиннадцать-тринадцать долларов. Вы отыщете его под номерным знаком STEP UP SP1623.

Хорошие отзывы	Плохие отзывы
Купил по совету. Он прибыл из США, там ею пользуются. Только сказал, что там она меньше стоит. В общем забил ШРУС, пока все хорошо.	Не нашел.
Все хорошо по ощущениям. Купил, потому что выдерживает высокие температуры. Подстраховался. За сменой проехал 50 000. Никаких скрипов нет.

Итог

Провести процесс по смене смазочки шарнира одинаковых скоростей угла согласно рекомендациям, которые дают производители вашей машины. Запомните, дешевле приобрести смазку для ШРУС, чем ремонтировать либо сменять сам шарнир из-за поломки. Потому не пренебрегать этим. Если говорить о выборе модели конкретной, то рекомендует не идти за кажущейся выгодой и не брать малые по стоимости смазочки. За эти деньги можете приобрести хороший товар. Надеюсь, что этот материал был вам полезен, и теперь ваше решение -что покупать — будет правильным.

• Почему у китайского производителя GAC в России нет шансов

Смотреть все фото новости >>

Замена шруса ВАЗ-2109: порядок действий

Переднеприводные автомобили имеют в своей конструкции такие элементы, как шарниры равных угловых скоростей, а если сокращенно – ШРУСы. На ВАЗ-2109 замена этих элементов производится довольно просто, но потребуется наличие небольшого опыта и специального инструмента. Без этого выполнить ремонт вряд ли получится. Также желательно заранее приобрести новые элементы – в зависимости от того, какие финансовые возможности у вас, можно купить приводы в сборе или же отдельно ШРУСы (их еще называют гранатами за внешнее сходство с этим оружием).

Шрус внутренний. Сборка

Теперь всё это нужно собрать в один узел. Сначала вставляем внутреннюю обойму в сепаратор, повернув их перпендикулярно друг другу.

затем размещаем этот бутерброд внутри наружной обоймы. И вот тут требуется внимание: если посмотреть внимательно на обе обоймы внутреннего ШРУСа, то можно обнаружить, что расстояния между канавками для шариков различаются. И собирать внутренний ШРУС надо так, что бы маленькие промежутки оказывались напротив больших.

теперь надо вставить шарики. Для этого нужно одновременно и на одинаковое расстояние наклонять и сепаратор и внутреннюю обойму

вставляете первый шарик

слегка утапливаете обойму с сепаратором в этом месте, и приподнимаете соседний сектор

Без смазки двигать обойму нового внутреннего ШРУСа достаточно тяжело, поэтому можно нанести тончайший слой на обе обоймы перед сборкой. И вот ШРУС внутренний собран. Если это 100мм-ый, приклеиваете прокладку к наружной части (у меньших диаметров её не предусмотрено)

теперь нужно ШРУС внутренний надеть на привод. В первую очередь – одеваем пыльник

затем надеваете тарельчатую упорную пружину

эта пружина – конусная, очень важно её правильно поставить. Конусом от ШРУСа

затем надеваете ШРУС, и стопорное кольцо

убедитесь, что стопор полностью утоплен в канавке

вот теперь можно приступать к смазке ШРУСа. Потяните его на себя, не перекашивая

нанесите смазку на выступающие части

несколько раз подвигайте наружную обойму взад и вперёд. Образовавшиеся излишки смазки равномерно размажьте по частям ШРУСа. Тоже самое сделать с другой стороны.

но смазка не должна попасть на прокладку привод готов к установке

Внимательная разборка незнакомых узлов и агрегатов – залог беспроблемной сборки. На практике не всегда получается уследить за всеми тонкостями и нюансами. К счастью, шарнир равно угловых скоростей нельзя назвать чрезмерно сложным узлом, поэтому, прочитав нашу статью и посмотрев прилагающиеся видео, вы будете знать, как собрать внутренний ШРУС.

Признаки неисправностей ШРУСов

Чаще всего производится замена наружного ШРУСа ВАЗ-2109, так как у него ресурс примерно втрое меньше, нежели внутреннего. Но алгоритм проведения ремонта в целом похож.

Даже для установки новых пыльников потребуется полностью демонтировать привод – так намного удобнее работать. Чтобы определить поломки гранат, нужно сделать такие манипуляции:

1. Вывернуть руль влево до упора.
2. Тронуться с места и прислушаться, есть ли посторонние звуки.
3. Вывернуть руль вправо до упора, после чего опять тронуться с места и прислушаться к звукам.

Диагностика привода

Но хруст может появиться и при разрушении других элементов подвески – шаровых, наконечников тяг, подшипников. Поэтому прежде чем производить замену ШРУСа на ВАЗ-2109 своими руками, сделайте полную диагностику подвески и ходовой части. Вполне возможно, что потребуется ремонтировать не только гранаты. В целом диагностика выглядит следующим образом:

1. Устанавливаете автомобиль на смотровой яме, эстакаде, подъемнике. Надежно его нужно зафиксировать, чтобы он не скатился.
2. При помощи монтажной лопатки проверьте люфт привода – если он большой, при движении слышно, как стучат шарики, потребуется менять элемент.
3. Заодно проверьте состояние шаровой опоры – надежность у них не очень высокая, а дороги оставляют желать лучшего.
4. Осмотрите визуально состояние пыльников на всех гранатах – именно от них зависит то, как долго прослужат приводы.

Если нет признаков поломок гранаты, но имеются небольшие порезы пыльника, можно осуществить разборку и промывку элемента. Также в обязательном порядке осуществляете замену пыльника ШРУСа и смазки. При необходимости устанавливаете новые хомуты.

Сборка ШРУСа

1. Совмещаем метки на внутренней обойме и сепараторе. Вставляем в сепаратор шарики, каждый на то место, откуда он был извлечен при разборке

2. Закладываем в корпус шарнира третью часть смазки для ШРУСов (80 см. куб. на весь шарнир).

3. Совместив нанесенные при разборке шарнира метки, на сепараторе и корпусе шарнира, вставляем сепаратор в сборе с внутренней обоймой и шариками в корпус наружного шарнира (кольцевая проточка на обойме должна быть с наружной стороны шарнира).

4. Заполняем доступные полости сепаратора смазкой для ШРУСов и утапливаем сепаратор с обоймой в корпус шарнира. Оставшуюся часть смазки закладываем в шарнир, а также смазываем ею внутреннюю поверхность пыльника.

5. Шлицевой отверткой вставляем фиксатор в проточку корпуса шарнира.

7. Устанавливаем на автомобиль привод передних колес (см. «Установка», п. 1-5 «Привод ведущего колеса – снятие и установка»).

Замена ШРУСа на ВАЗ-21099

Привычно выкручивая руль вправо, чтобы вписаться в поворот неподалеку от дома, я услышал характерный хруст: «Настало время замены ШРУСа на ВАЗ 2109», — одновременно со звуком промелькнуло в моей голове. Приехав в гараж, сразу же осмотрел автомобиль. Обнаружение причины душераздирающего хруста не заняло много времени и хлопот — «умерший» пыльник «забрал» с собой и ШРУС, все ясно и понятно. Российский автопром ругать тогда не стал — и так слишком много на него свалилось. Просто решил поменять вышедший из строя ШРУС на ВАЗ на более качественный и желательно не отечественного производства — так будет спокойней.

Выбирая новые ШРУСы для ВАЗ 2109, своего не нового автомобиля, кстати говоря, виновником этого торжества был ВАЗ-21099, я решил остановиться на немецком производителе. И вот мой выбор пал на ШРУСы NOBEL на ВАЗ. Причины такого выбора вполне понятны. Во-первых, трипоидная конструкция внутреннего

ШРУСа: она достаточно распространена для иномарок, но для российских автомобилей является относительно новой.

Инструмент для ремонта

Чтобы самостоятельно снять ШРУСы на девятке или любом другом автомобиле, нужно иметь под рукой следующий инструмент:

1. Накидной ключ на «30» или головку с крепким воротком.
2. Молоток и зубило.
3. Баллонный ключ.
4. Набор ключей накидных и головок.
5. Проникающая смазка типа WD-40.
6. Емкость не менее 5 литров.
7. Маркер или металлическая чертилка.
8. Домкрат, опора и противооткатные башмаки.

Также может потребоваться болгарка, дрель, сверла, и прочие атрибуты. Работа может осложниться, если приводы никогда не снимались – резьбовые соединения загрязняются, что усложняет разборку.

Подготовительные работы

Перед тем как осуществить замену пыльника ШРУСа или самой гранаты, нужно выполнить несколько подготовительных действий. Без этого снятие невозможно. Обратите внимание на то, что нельзя вынимать одновременно оба внутренних шарнира – это приведет к разрушению механизма дифференциала.

Если конические шестерни упадут, то придется демонтировать коробку передач и полностью ее разбирать. Подготовка включает в себя следующие этапы:

1. Полный или частичный слив масла из коробки передач. При снятии внутренних ШРУСов выльется масло, чтобы этого не произошло, необходимо слить хотя бы 2/3 от суммарного объема.
2. Расконтривание гайки крепления ступицы переднего колеса (или обеих, если нужно ремонтировать два привода).
3. Ослабление затяжки ступичной гайки и болтов на колесе. Ступичную необходимо выкручивать с помощью ключа на «30» с большим рычагом.
4. Снятие колеса после установки ремонтируемой стороны на домкрате и опоре.

Выполнив подготовительные работы, можно приступать к непосредственно замене ШРУСа ВАЗ-2109.

Разборка — сборка внешнего шарнира

12. Фото 12. Внешний шарнир. Острым предметом поставить метки, для правильной последующей сборки.

13. Фото 13. Повернув ступицу и сепаратор с шариками в корпусе шарнира, извлечь поочередно, все шарики. Шарики, желательно, извлекать и раскладывать в определенной последовательности, для дальнейшей установки на свои «родные» места.

14. Фото 14. Повернув сепаратор со ступицей внутри корпуса, чтобы прорези сепаратора совпали с толстой стенкой корпуса шарнира. Удалить сепаратор и ступицу из корпуса. Удалить ступицу из сепаратора.

15. Фото 15. Внимательно осмотреть, все детали на износ и повреждения.

16. Фото 16. Ступица имеет явные повреждения.

17. Собираем шарнир в обратной последовательности. Фото 17.

Плохое состояние данного ШРУС обьясняется тем, что он был заменен на новый и использовался для фотоотчета.

Дополнение от Motto:

В книжках от Бентли русским по белому написано, шрусы в керосине или солярке не мыть. Т.к. грязь содержащаяся там попадет в шрус и будет только хуже. И полосканием в ведре один фиг всё не отмоешь.

Дополнение от AUTOS:

Огромное спасибо за полезный материал!). Не могли собрать внутренний шарнир на Транспортере (на него никто не обратил внимания и не запомнил как там всё правильно стоит, а разобрался он легко ). По первому фото сразу поняли, что неправильно собрали . Кстати я так понял, что на Пассатах и Транспортерах ставят одинаковые внутренние шарниры , по крайней мере шарнир на фото и шарнир с Транспортера визуально одинаковые.

Если вы не нашли информацию по своему автомобилю — посмотрите ее на автомобили построенные на платформе вашего авто. С большой долей вероятности информация по ремонту и обслуживанию подойдет и для Вашего авто.

Представленная инструкция «как собрать внутренний шрус» подходит для всех «Шарнирам Равных Угловых Скоростей» Иногда после снятия внутреннего шруса возникает необходимость в правильной его сборке. Если человек не знаком с процедурой сборки, то скорей всего у него ничего не получится. В данной публикации вы ознакомитесь с устройством и узнаете, как правильно собрать наружный шрус автомобиля.

Читать дальше: Сколько стоит датчик детонации на ваз

Как демонтировать привод

Для того чтобы снять в сборе привод, нужно выполнить такие действия:

1. Полностью выкрутить гайку на внешнем шарнире, чтобы освободить ступицу.
2. Выкрутить гайки с болтов, которыми крепится стойка к поворотному кулаку ступицы. Это позволит двигать ступицу, чтобы освободить шарнир. Но намного эффективнее окажется выкручивать не гайки на стойке, а отсоединить шаровую опору.
3. Если выкручивали шаровую, то нужно извлечь палец наконечника рулевой тяги из отверстия в кулаке стойки. Делается это при помощи специального съемника.
4. Теперь нужно вытянуть внешний шарнир из отверстия в ступице. Каким способом это сделать – смотрите по ситуации. Можно использовать тонкую выколотку, но без фанатизма, чтобы не повредить механизмы. Нельзя также наносить удары молотком по оси ШРУСа – это приведет к тому, что края расплющатся и не получится снять элемент.
5. После того как вытянете внешний шарнир, можно приступать к внутреннему – для его извлечения из отверстия в коробке передач достаточно нанести несколько легких ударов небольшим зубилом. Можно использовать и монтажную лопатку.

Вот и все, теперь привод полностью снят, нужно узнать и о том, как снять ШРУС на ВАЗ-2109.

Последовательность действий.

1. Используя домкрат, поднимите колесо с той стороны, где изношен ШРУС.

2. Открутите крепежные болты колеса и достаньте упорную шайбу гайки ступицы.

3. Выкрутите пару крепежных болтов нижней шаровой от поворотного кулака.

4. После очень сильно поверните руль в сторону и\или обратно той, в которой будет происходить замена.

5. Немного оттянув поворотный кулак со стойкой, аккуратно извлеките шлицевой конец наружного ШРУСа из ступицы, а затем с помощью монтировки вытолкните и внутренний ШРУС (из КПП).

6. Закрепите вал привода в тисках и снимите хомуты со ШРУСов (внутреннего, наружного). Пыльник выверните наизнанку. Если на последнем присутствуют повреждения, то можно не мучиться с демонтажем и просто срезать его ножом.

7. Теперь с помощью молотка сбейте ШРУС с вала и установите на его место новый. Затем повторите все произведенные ранее действия в обратном порядке, не забыв:

• хорошо смазать ШРУС перед его установкой,
• произвести замену старой гайки ступицы на новую,
• законтрогаить край новой гайки ступицы после затяжки (чтобы предотвратить раскручивание),
• установить заглушку из пластмассы на конце вала.

Вот и вся процедура замены. Как видите, ничего сложного.

Замена ШРУСов

Самое главное теперь – сбить старый шарнир (или оба, если меняете и внутренний). Для этого потребуется сам привод крепко зажать в тисках, чтобы демонтируемый шарнир был направлен вниз. Наносите резкие и сильные удары молотком, чтобы сбить шарнир. Если осуществляется только замена пыльников, старайтесь все работы проводить аккуратно, чтобы не повредить элементы.

Но если при замене ШРУСа ВАЗ-2109 возникли неприятности и старый шарнир не хочет сбиваться, потребуется пойти на крайние меры. При помощи болгарки необходимо разрезать внешнюю обойму, чтобы освободить всю внутреннюю часть. После этого вы получите доступ к стопорному кольцу на приводе, сняв которое можно полностью разобрать элемент.

Меняем пыльник ШРУСа ВАЗ-2109 без снятия привода

Шарнир равных угловых скоростей (ШРУС), или, как его называют в простонародье, граната, появился в тот момент, когда на рынок стали внедряться переднеприводные машины, и его основная задача – передавать команду от коробки передач к ведущему колесу. Если помните, то в заднеприводных же машинах эту функцию выполняет карданная передача. Для переднеприводного автомобиля подобный механизм приведет к увеличению его размеров, а, соответственно, вместе с этим вырастет и цена.
Что касается ВАЗ-2109, то на эту модель установлено два ШРУСа: наружный и внутренний.

И сегодня мы с вами поговорим о том, как своими руками заменить наружный пыльник для данного автомобиля, так как именно он чаще всего деформируется и рвется.

ШРУС 2109 – основа переднего привода

«Девятка» благодаря тому, что ведущими стали передние колёса, получила отличную маневренность и заметно уменьшила расход топлива. Замена шруса ваз 2109: извлекание внутреннего шруса поддев его шруса ваз 2109 видео. За всё хорошее рано или поздно приходится платить.

Смотрите:

Возможность передним колёсам быть ведущими подарило специальное устройство – ШРУС 2109. Шарнир равных угловых скоростей – именно так расшифровывается загадочный набор букв.

Внутренние ШРУСы ВАЗ 2109 передают вращение от КПП к осям, на противоположных концах которых установлены ШРУСЫ наружные. Замена шруса на ваз 2110 своими руками, признаки неисправности, расположение и предназначение. Именно они вращают колесо и позволяют ему поворачивать.

Значение ШРУСов нельзя недооценивать. Замена наружного и внутреннего шруса | ремонт ваз 2110. В этой связи важно постоянно заботиться об их состоянии.

Постоянная эксплуатация автомобиля требует, в отношении ШРУС, выполнения несколько простых правил, а именно:

• периодически проводить осмотр состояния пыльников ШРУС и внутренней смазки;
• незамедлительно производить замену пыльника ШРУСа ВАЗ 2109
  при его повреждении;
• при появлении таких признаков как удары или «хруст» ШРУСа
  , незамедлительно должна быть проведена
  замена ШРУСа
  на ВАЗ
  2109
  .

Причины выхода из строя ШРУСа

В отличие от других автомобилей, для ВАЗ-2109 особенно трудно сохранить пыльник гранаты на длительный период в рабочем состоянии. Основными причинами выхода его из строя, прежде всего, могут послужить неблагоприятные климатические и внешние факторы. Вследствие этого на деталях образуются трещины, и дальнейшая его эксплуатация будет невозможна. Через порванный механизм внутрь шарнира попадает пыль и грязь, и из-за этого изнашиваются детали гранаты. Выявить это несложно: при движении авто и при поворотах авто издает «хрустящий» звук, и это уже первый сигнал.

Если после того, как вы услышали подозрительный хруст в своем ВАЗ-2109, приехали в гараж и обнаружили шарнире следы смазки, то незамедлительно нужно выполнить полную замену ШРУСа вместе с пыльником, так как детали этого механизма не могут взаимозаменяться.

Приступим?

1. Перед началом замены механизма нужно слить все масло с коробки передач. Домкрат пока не трогаем! Под заднее колесо машины необходимо подложить кирпич, после этой процедуры берем головку на 30 и, соответственно, ослабляем гайку. Не пугайтесь, вам может потребоваться в качестве рычага примерно полуметровый кусок трубы длиной в полметра. Помните, нам нужно только ослабить гайку, но пока еще не снимать!
2. Все получилось? Идем дальше! Поднимаем машину домкратом, и только теперь полностью снимаем ступичную гайку вместе с шайбой. Сейчас можно спокойно снять колесо со ступицы.
3. Берем головку на 13 и снимаем два болта, которые крепят шаровую к ступице. После этого отодвигаем ступицу и вынимаем из нее наружную гранату. Затем приставляем к внутренней гранате монтировку и с помощью ударов молотка выбиваем его из коробки передач. Кстати, если под рукой все же не оказалось монтировки, ее заменить сможет кусок трубы.
4. Когда граната будет изъята, зажимаем ее вал в тисках.
5. Снимаем хомуты с негодного пыльника. После этого сбиваем наружную гранату. Внимание! Дабы не повредить, ее бить нужно по краю. Когда эта операция будет выполнена, уберите всю старую смазку с механизма, помойте его в бензине или керосине и снова хорошо протрите, таким образом вы сможете более качественно удалить следы смазки.
6. Теперь одеваем на приводной вал новый пыльник, и с помощью молотка забиваем наружный ШРУС назад, тщательно смазав после этого все детали изделия. После этого одеваем его и стягиваемым хомутом.
7. Затем вставляем гранату в коробку передач, забивая ее туда. Помещаем в ступицу и возвращаем на место шаровую. Надеваем ступичную гайку.

Внимание! Ступичную гайку не нужно затягивать с большой силой. После установки колес затягиваем болты, не прилагая для этого большой физической силы.

1. Снимаем автомобиль с домкрата, а кирпич кладем под переднее колесо и плотно затягиваем гайки.
2. Ну а теперь в коробку передач заливаем масло.

Вот и все. Поздравляем! Замена пыльника на ВАЗ-2109 завершена!

Замена внутреннего ШРУСа на квадроцикле CFMOTO

Квадроцикл у меня первый, поэтому при покупке я не был знаком с рекомендациями по его тщательному осмотру и обслуживанию. И, к прискорбию, прошлой осенью по неопытности упустил повреждение пыльника внутреннего заднего правого ШРУСа. Повреждение было очень маленьким и малозаметным – небольшая дырочка. Но когда я его обнаружил, прощупывая пыльник, из дырочки вытекла ржавая вода. В ШРУСе было грязное болото. Смазка куда-то смылась, а поверхности шариков и канавок заржавели. Совсем немного, наверное, на десятую или несколько сотых миллиметра – но этого хватило, чтобы запустить процесс разрушения.

Я очистил ржавчину, заложил новую смазку и заменил пыльник, однако было поздно. Через тысячу км износ усилился, и ШРУС уже стал отчётливо хрустеть. Это проявлялось при левом повороте, особенно при сбросе газа. На видео хорошо слышно: «цок-цок-цок». Хотя, в принципе, износ ещё несущественный.

Если вы заметили у себя подобное, значит, у вас тоже накрылся ШРУС. Осталось определить, какой именно. Честно говоря, не знаю теоретического алгоритма для полноприводной техники, поэтому лучше определять на практике. Спереди цокает или сзади – это слышно. Справа или слева – менее явно, но тоже слышно. Впрочем, никто не мешает проверить обе стороны. Нужно всего лишь подёргать полуось с обеих сторон и посмотреть, где люфт. Конечно, надо потихоньку прокручивать колёса и дёргать ось, ведь ШРУС изношен не по всем поверхностям, поэтому не факт, что вы сразу наткнётесь на люфт, особенно на начальной стадии, как у меня. Это можно делать и на стоящем квадроцикле, и на вывешенном (но тогда лучше без колёс, потому что они будут создавать нагрузку на ось, и её просто так не пошатаешь).

В моём случае стук раздавался из внутреннего заднего правого ШРУСа. Всё правильно, на слух именно оттуда и хрустело: сзади справа. Я даже сначала думал, что шум идёт из редуктора, но это не так.

Каталожный номер детали 9010-280210, это комплект заднего правого внутреннего ШРУСа. Стоимость немалая, обошлось в 4900 рублей (и это ещё повезло найти завалявшийся у дилера из старых запасов, т.к. новая официальная цена 5619 руб). В комплект входит сам ШРУС (полностью: две обоймы, сепаратор, шарики), пыльник, смазка, хомуты и стопорные кольца.

ШРУСы на всех мотовездеходах CFMOTO одинаковые, независимо от модели. То есть, например, внутренний задний правый ШРУС один и тот же – что на CF500-A, что на CF800-X8. А по параметрам «передний/задний», «левый/правый», «внутренний/внешний» они отличаются. Обидно, внутренний дороже внешнего. Ну ничего, ШРУС мне подарили на день рождения (вот что такое ценный подарок для мужика), так что я, в общем-то, ничего не потерял. Зато займусь ремонтом и получу от этого удовольствие.

Инструмент

Для работы потребуются следующие инструменты и принадлежности:

• домкрат
• ключ с головкой на 17 (для снятия колеса)
• два ключа на 15
• переставные клещи (для снятия хомутов)
• тонкая отвёртка или шило
• съёмник стопорных колец
• киянка
• резиновые перчатки, ветошь

Это, понятное дело, минимум – если дела пойдут как полагается. Мне дополнительно понадобились ключи на 12 и 14, молоток и фомка.

Снятие внутреннего ШРУСа

Приподняв мотовездеход на домкрате, снимаем колесо. И лучше установить квадроцикл на что-то более устойчивое, чем домкрат, например, на пенёк. Либо, сняв колесо, приспустить домкрат, чтобы второе колесо опёрлось о землю.

С помощью двух ключей на 15 откручиваем болты рычагов и освобождаем кулак.

Откручиваем также нижнюю опору амортизатора.

Ну вот и всё. Настал момент истины. Нужно выдернуть ШРУС из редуктора. Для этого, ухватившись обеими руками, делаем резкий рывок на себя по возможности максимально перпендикулярно относительно редуктора. Внутри редуктора его держит стопорное кольцо.

Привод должен выйти из редуктора. Но не обязан. Если он выйдет – пляшите от радости: сказочно повезло. Скорее всего, он не выйдет. Лично я дёргал до изнеможения, при этом не выдержало даже старое стопорное кольцо, фиксирующее внутреннюю обойму ШРУСа. Но внешняя часть узла никак не хотела поддаваться.

Пришлось идти другим путём: располовинивать редуктор. Идея следующая: если не получается вытащить снаружи, значит, надо выбить изнутри. К счастью, располовинивание заднего редуктора – несложная операция.

Для начала необходимо слить из редуктора масло (подробно можно посмотреть в материале о замене масла в редукторах).

Затем ключами на 12 и на 14 отвинчиваем восемь болтов, крепящих правую половину заднего редуктора (шесть болтов с головкой на 12 и два – с головкой на 14).

Снова несколько раз дёргаем привод на себя, и он вместе с половиной редуктора выходит. Забавно, левый ШРУС теперь полностью свободен, его можно было бы вынимать, но нам-то нужен правый :).

А вот и правый, но он пока ещё внутри шестерни.

Я покумекал, как бы мне его выбить, и вот что придумал из подручных средств: водрузил привод на пеньки, внутрь на торец ШРУСа поставил длинную головку от ключа.

Стукнул слегка пару раз молотком, ШРУС тут же и вышел.

Вот и всё, ось с ШРУСами у нас в руках. Снимаем хомуты, стягиваем пыльник, выковыриваем стопорное кольцо внешней гранаты, вынимаем ось и снимаем кольцо внутренней гранаты (все эти действия можно более подробно посмотреть в материале о замене пыльника ШРУСа).

Внешняя граната, доставившая столько проблем, наконец полностью отделена от остальных частей квадроцикла :). На фото видно стойкое стопорное кольцо, выполнявшее свой долг до последнего. Но оно в полном порядке, не закушено, не имеет повреждений.

Кстати, обратите внимание, какая стерильная чистота внутри редуктора (пробег 2000 км). На зубьях – ни малейшего следа износа (на магните сливного болта микроскопический налёт стружки). Для смазки я пользуюсь исключительно маслом для автоматических коробок (ATF), эта жидкость прекрасно работает в редукторах!

Установка нового ШРУСа

Но вернёмся к ШРУСу. Надо теперь собрать редуктор и вставить в него новую гранату. Нужно обязательно протереть все прилегающие поверхности чистой ветошью и следить за тем, чтобы внутрь не попал мусор. Также очистить внутреннюю часть сальника ШРУСа.

Некоторая сложность будет в том, что выдирали-то мы полредуктора рывком, а вставить обратным действием не получится: вылетит незафиксированный левый ШРУС, ведь у него тоже есть стопорное кольцо. Как делал я: прижал левый ШРУС к корпусу фомкой (прямо за его юбку), и постепенно закручивал болты (три равноудалённых болта), пока кольцо не село в паз. После этого уже было легко закрутить все остальные. При этом в процессе затягивания надо прокручивать колесо, чтобы убедиться, что оно легко крутится, то есть правильно вставлено на своё место.

Новая граната устанавливается с помощью лёгких ударов киянкой.

Итак, вернёмся к оси.

Надеваем на ось новый пыльник. Я надел старый, так как он был в полном порядке. Но, разумеется, старую смазку из него необходимо удалить, она уже испорчена.

Затем надеваем внутреннюю обойму ШРУСа, соблюдая верную ориентацию: более узкой частью сепаратора к оси, широкой наружу – и фиксируем новым стопорным кольцом.

Тщательно набиваем смазкой внутреннюю и внешнюю обоймы.

Смазки жалеть не нужно. Остатки смазки выдавливаются в пыльник.

Вставляем привод на место, фиксируем стопорным кольцом, надеваем хомуты.

Устанавливаем амортизатор и кулак подвески.

И, наконец, колесо.

Теперь осталось только снова залить в редуктор трансмиссионное масло – и вперёд, на испытания!

А испытания показали, что операция прошла более чем успешно, хруст пропал начисто, и квадроцикл стал как новенький :). Осталось только привыкнуть, что в привычных местах при повороте налево цокота больше нет. Вот такая несложная, в общем-то, операция. По затрате времени – чисто на работу у меня ушёл ровно час. Удовольствия масса.

Внимание: данная статья и изображения в ней являются объектами авторского права. Частичное или полное воспроизведение на других ресурсах без согласования запрещено.
