На что нужно визуально обратить внимание для определения износа тормозного диска

Главный признак износа тормозной системы обозначается пульсированием педали тормоза и вибрацией автомобиля, а так же его корпуса.

• Совершая экстренное торможение, (резко нажимая на педаль во время движения), издается скрип, скрежет, и другие не нужные звуки. Это указывает на то что, неисправные тормозные колодки задевают тормозной диск, создавая его износ. Возможно, так же, это несоответствие деталей с диском, из-за не качественных тормозных колодок.
• При убавлении скорости, педаль тормоза ощущается мягче, проваливается или наоборот, происходит ее блокировка. Такой признак указывает на предельную изношенность тормозных колодок.
• Неисправностью системы также является длинный тормозной путь.
• Вибрация и визг тормозов свидетельствуют о повышенном износе накладок тормозных колодок, об овальности тормозных барабанов, или задирах на дисках.
• Современные машины оснащены датчиками износа колодок. Горящий индикатор показывает износ колодок, которые подлежат замене.
• Изменения момента торможения и биение руля при этом, сигнализирует о деформации дисков.
• Нажимая на педаль тормоза, на большой скорости, машину заносит в сторону, а возможно и раскручивает на сухой дороге.
• Отсутствие обратного хода тормозной педали, говорит о пригорании колодок к диску, а значит об отсутствии тормозов. Ездить в таком состоянии на машине категорически запрещено.
• Если при торможении происходит блокировка одного или нескольких колес, то такой признак указывает на наличие задиров на тормозном диске, и требует его проточки, или замены.

Исправность заднего тормоза можно проверить таким путем: пустить машину задним ходом и нажать на педаль тормоза. Если автомобиль неохотно останавливается, то это указывает на неисправность задней тормозной системы.

Перечисленные признаки являются косвенными, визуальными. Основные неисправности дисков выявляются при непосредственном их осмотре, и замере на изношенность.

Проверяя диски можно обнаружить деформацию или перекос детали, присутствие глубоких сколов, царапин, выступающий бортик по краю, уменьшенную толщину, растрескивания. Все это показывает на износ диска и требует его замены.

Тест. Дубль 2

Вторая шпилька, диаметром 12 мм с шагом резьбы 1,5 мм, уже повреждена и готова к эксперименту. Берем соответствующую плашку и устанавливаем на шпильку. Напомним, что маркировка на половинках должны быть направлены в одну сторону. Надеваем оправку. Ничего не получается. Плашка не входит в оправку!

Мы попытались установить причину фиаско и проверили шаг резьбы на плашке. Оказалось, он меньше, чем заявленные производителем 1,5 мм. Интересно, что при этом характеристики плашек диаметром 12 мм с шагом 1,25 мм и 14 мм с шагом 1,5 соответствуют действительности.

***

Наш тест показал, что у создателей комплекта для правки резьбы была отличная идея, которую они не сумели грамотно воплотить. А это значит, что восстановить поврежденную резьбу на шпильке с помощью данного набора не получится. Отчаиваться не стоит: другие варианты есть. Можно нарезать новую резьбу с помощью отдельной — лучше цельной — плашки или, в конце концов, заменить шпильки (смекалка и молоток потяжелее в помощь!).

• Как избавиться от вибраций при движении, вызванных ненужным зазором между колесом и ступицей, смотрите тут.
• В каких случаях необходимо повторно отбалансировать колеса, читайте в этой публикации.
• Как разбортировать колесо, мы рассказывали в этом выпуске «Техсреды».

Все вопросы и предложения по серии выпусков «Техническая среда» присылайте на

Другие выпуски «Технической среды» доступны в нашем спецпроекте, а также на нашем канале в YouTube.

Пока не отлетело колесо: две попытки восстановления резьбы

На что обратить внимание, при снятом колесе для определения износа тормозного диска

• При снятии колеса, обратите внимание на цвет диска. Посиневшая поверхность знаменует об окислении детали.
• Наличие трещин, ямок, бугорков на диске является серьезной неисправностью. Дальнейшая эксплуатация приведет к заклиниванию тормозной системы и дорогостоящему ремонту.
• При снятом колесе, с силой прокрутите диск. Посмотрите на ровность его оборотов. Если диск совершает овальные движения, то можно смело признать такой дефект, как коробление диска.

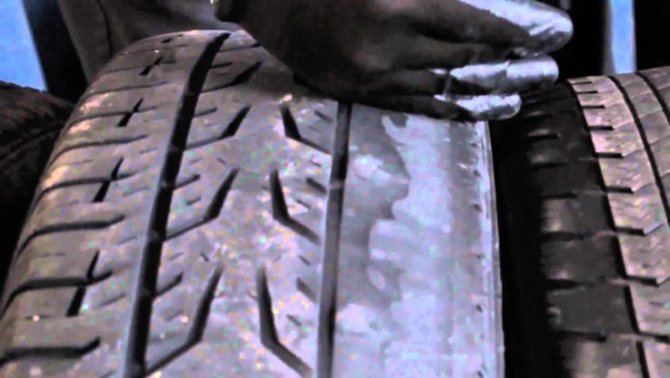

• Овальность барабана можно распознать, присмотревшись к протектору шин. Неравномерный износ рисунка (в одном месте больше, в другом меньше, как бы узор идет пятнами), указывает именно на этот дефект.

Признаки наличия неисправностей в ступице

Выявить те или иные неисправности в работе ходовой системы транспортного средства, водитель сможет, опираясь на такие характерные признаки, как:

• неравномерное стирание установленных протекторов покрышек;
• значительное раскачивание кузова при осуществлении стандартного торможения или поворота;
• часто повторяющееся отклонение автомобиля от прямолинейного направления;
• сжатие и протекание амортизаторов;
• высокий уровень производимой вибрации;
• появление разных посторонних звуков, которые постоянно сопровождают перемещение машины.

Несмотря на четкую слышимость посторонних звуков, водитель на слух не сможет определить, в какой части элемента возникла проблема.

При обнаружении подозрительного звука нужно сразу поднять транспортное средство на домкрат и попытаться вручную прокрутить передние колёса.

Это интересно: Как снять и установить крыло Шевроле-Круз

При выполнении данной манипуляции стоит внимательно изучить внешний вид колёс. Одним из распространенных проявлений поломки ступицы является повышенная изнашиваемость резины. Вызвано это сильной, отдающей в руль вибрацией, с одновременным нагреванием тормозного диска, что происходит по причине неправильно вращающегося подшипника.

Нагрев диска можно прочувствовать посредством простого прикладывания к нему руки после пройденных 8 — 10 км. Если ступица неисправна, температура данного элемента превышает 70 градусов.

Схожими признаками может характеризоваться такое явление, как выход из строя подшипников ступицы.

Чтобы определить, с какой стороны сломалась ступица, не обязательно останавливать и приподнимать автомобиль. Достаточно будет обратить внимание на степень производимого гула в процессе поворота руля. При поворачивании вправо, гул будет усиливаться в левом колесе, при повороте налево, звук будет исходить с правой стороны.

Причины возникновения биения и его коррекция

Наиболее вероятные причины возникновения биения в случае торможения автотранспортного средства являются:

• износ и незначительная деформация поверхности тормозного диска;
• нарушение работы ходовой автомобиля;
• не полностью закрученные гайки колеса;
• деформирование диска колеса;
• возникновение грыжи на покрышке.

Как проверить на биение тормозной диск авто и устранить его своими руками?

1. Тормозной суппорт не разбирая снимают и фиксируют его проволокой.
2. Тормозной диск наживляют при помощи гаек ступицы.
3. Устанавливают прибор на расстоянии 5 мм от края тормозного диска и выполняют измерения.

Значение не должно превышать: для переднего колеса – 0,06 мм, заднего – 0,08 мм..
При наличии результата замеров выше предельно-допустимых, следует выполнить настройку (коррекцию) в следующем порядке:

• в том месте, в котором биение слышится более отчетливо, ставят мелом отметины на ступицу;

• снимают диск и с помощью часового индикатора замеряют люфт, двигая ступицу в осевом направлении. Работа считается законченной, если люфт будет отсутствовать. В случае обнаружения люфта колесную ступицу демонтируют для дальнейшей проверки и с ней поворотный кулак;
• далее изменяют положение тормозного диска и приступают к замерам биения.

Бывает, что биение не проходит и после изменения положения тормозного диска. В этом случае выход один – установка нового тормозного диска.

Совет. После замены старого тормозного диска на новый узел нужно его отшлифовать на авто при помощи специального токарного станка. Если этого не сделать, то со временем может появиться вибрация и на новом диске.

Работы по шлифовке поверхности нового диска нужно выполнять очень внимательно. Для этого на резьбовые шпильки нужно поставить шайбы М12 с переходниками. Шайбы не дадут деформироваться диску во время шлифовки, если она будет производиться некачественно. Все гайки должны быть туго затянуты по диагонали.

Ремонт и замена ступицы

При осуществлении такого процесса, как замена ступицы переднего колеса, особое внимание уделяется подготовительным работам.

Подготовка инструментов

В первую очередь потребуется подготовить необходимые для этого инструменты. В массе случаев достаточно обычного набора специальных гаечных ключей с головками. Одновременно с ним нужно подготовить следующие инструменты:

1. Съёмник стопорных колец.
2. Специальный чашечный съёмник.
3. Тиски.
4. Отвёртки.
5. Домкрат.
6. Зубило.
7. Молотки.

В качестве дополнения к домкрату стоит подготовить специальные приспособления для фиксации автомобиля в устойчивом положении. Это могут быть все возможные бруски и подпорки. Также потребуется приобрести новые детали, если осуществляется замена. Купить нужно весь комплект ступицы или подшипники, всё зависит от степени их изношенности.

Подготовка машины

После проведения подготовительных работ, сбора всех необходимых инструментов и материалов, можно приступать к замене вышедших из строя элементов.

Необходимо «поддомкратить» автомобиль в нужную сторону, в зависимости от того, с какой стороны будет осуществляться замена. Для обеспечения дополнительной страховки рекомендуется установить специальные подпорки, например, поместить под задние колёса автомобильные антипокатные опоры.

Подготовка деталей

Далее на КПП выставляется первая передача, если это механика, осуществляется постановка авто «на ручник». При помощи специального ключа откручиваются колёсные болты и ступичная гайка подшипника. Если диски у машины легкосплавные, колесо придется снять, далее нажать на тормоз и полностью выкрутить гайку ступицы.

Довольно часто водители сталкиваются с ситуацией, когда гайка ступицы очень сильно затянута и снять её ключом не получается. В этом случае можно использовать метод просверливания одной стороны гайки, которая заклинила. Это позволит рассверлить край детали до самой резьбы. Потом останется раскрыть деталь при помощи тупого зубила и легко и просто открутить её.

Это интересно: Установка двигателя от Lada Priora на ВАЗ 2115-13

После выполнения подобных мероприятий, потребуется снять переднее колесо и посредством отвертки устранить защитный колпак. Далее с тормозного диска снимается суппорт и убирается в сторону. Для этой цели барабан вместе со стойкой нужно повернуть на себя и выкрутить крепежи. После этого снимаются рулевые, шаровые опоры и наконечники.

Перед началом подобных работ детали стоит обработать специальным веществом, предназначенным для удаления ржавчины. Это серьёзно облегчит операцию, связанную с откручиванием болтов и гаек.

Чтобы снять тормозной диск, потребуется отвинтить два встроенных в ступицу болта и потом тоже проделать с гайкой, расположенной по центру. Сделать это можно при помощи ключа или зубила, всё зависит от того, насколько крепко прикручена деталь. Как только стойка полностью откручена, можно достать ступицу и приступить к ремонтным работам.

Три варианта ремонтных работ

В большинстве случаев выходит из строя один из подшипников ступицы, потому основные ремонтные работы будут базироваться на его замене. Здесь может быть три основных пути и варианта действия:

1. Первый метод строится на замене детали с применением съёмника, но поворотный кулак при этом не снимается.
2. Второй вариант потребует его демонтажа, после чего подшипник будет меняться на установленном верстаке.
3. Третий способ подразумевает снятие всей стойки. Замена подшипника производится с применением тисков.

Каждый из вариантов имеет свои положительные и отрицательные стороны.

Положительной стороной использования первого варианта является отсутствие необходимости снимать болт регулировки такой системы, как развал схождения. При этом весь рабочий процесс будет не очень удобным, особенно если не будет подъёмника и специальной ямы. По этой причине выбить ступицу и полностью запрессовать подшипник будет довольно сложно.

Намного легче и проще будет провести замену по второму методу. Но здесь есть риск нарушить регулировку развала транспортного средства. В данном случае перед откручиванием болтов поворотного кулака, потребуется отметить его первоначальное положение в стойке и одновременно с этим обратить внимание на положение болта, выполняющего регулировочную функцию. Это поможет избежать ошибок и погрешностей при обратной сборке.

Второй вариант замены идеально подойдет тем, кто занимается не только сменой подшипника, но также всех элементов ходовой – рулевых наконечников, шаровых опор и сайлентблоков.

Самым сложным вариантом замены является третий способ. Здесь чтобы убрать стойку, потребуется полностью распрессовать рулевой наконечник и открутить крепление верхней опоры. После этого можно будет произвести замену вышедшего из строя элемента.

В процессе осуществления замены нужно обратить внимание на извлечение/выбивание ступицы и её деталей. Осуществлять данные мероприятия нужно очень аккуратно. Это позволит избежать каких-либо повреждений гнезда и общего устройства механизма. Если деталь не получается достать руками, работу можно выполнить на специальном прессовочном станке. При этом нужно постараться оставить целым установленное штопорное кольцо, которое не всегда находится в комплекте с новой ступицей.

В процессе демонтажа подшипника не стоит рассчитывать на то, что он останется целым. Данные элементы практически всегда разрушаются. Это нужно принимать во внимание.

Кривизна тормозных дисков и как решить эту проблему

Такое явление возникает из-за перегрева поверхности материала диска. Это вызвано плохой эксплуатацией автомобиля: длительное и сильное торможение авто, а также частая езда по городу в плотном потоке автотранспортных средств. При проезде машины через водные преграды при перегретом тормозном диске, он начинает быстро охлаждаться и появляется искривление самого диска.

Если диски еще сильно не изношены, то поправить ситуацию сможет квалифицированный токарь.

Однако, после такой обработки значительная часть металлической поверхности снимется, что влечет за собой быстрый износ детали. Есть еще способ избежать токарных работ – приобрести диски, бывшие в употреблении, но такой вариант может не принести гарантированного эффекта. Наиболее действенный метод в исправлении кривизны заключается в покупке совершенно новых деталей с последующей заменой, а выполнить работу своими руками не составит особой сложности.

Выбирать изделие нужно в зависимости от силового агрегата автомобиля, поскольку они отличаются по размеру друг от друга.

Как определить неисправную ступицу колеса?

1. Самый простой и надежный способ определения сломанной ступицы — это постукивание ногой о шины . Если какая-нибудь из шин шатается, появился излишний люфт — то, вероятно, ступица вышла из строя. Причем люфт можно найти задолго до появления посторонних звуков, которые не слышны на малых скоростях, либо схожи с шумом протектора об асфальт.
2. Другой способ определить, что ступица требует замены — на слух , но это возможно, только когда износ ступицы — а, точнее, находящихся в них шарикоподшипников — достиг критической точки, и эксплуатация автомобиля стала уже опасной.
   Неисправность ступиц на передних колесах, благодаря рулевой системе, определить довольно несложно. Для этого надо разогнаться до скорости, когда начнет появляться гул (обычно 40-60км/ч и выше), и немного повилять. Если звук усиливается при повороте направо — то «слетел» левый подшипник, если наоборот — то правый (Замена подшипника передней ступицы иномарок).
3. Определить неисправную ступицу на задних колесахнемного сложнее. Бывает, гудит с одной стороны, а поломка, на самом деле, оказывается с другой. Поэтому для точного выявления вышедшей из строя детали необходимо приподнять корму машины. Затем на весу повращать и покачать колесо в одну и другую сторону. Если чувствуется люфт и вибрация колеса, а иногда слышны потрескивания и хруст, то ступица вышла из строя.
4. Наконец, третий рекомендуемый способ. Без определенных навыков и соответствующих инструментов заменить ступицу самостоятельно не получится. При малейшем подозрении на посторонние звуки, исходящие из области какого-либо колеса, либо обнаружении люфта, сразу обратиться в специализированный автосервис(в СПб — Автопрайд) .

Диагностика ступичного подшипника задней подвески

Давно ли вы проверяли ходовую часть своего автомобиля? Или ждете, когда там загудит или застучит? Своевременная диагностика своими руками позволяет избежать неприятных неожиданностей на дороге. Ступицы – это один из силовых элементов задней подвески. Что влияет на ресурс ступичных подшипников, как проверить задний ступичный подшипник, какие бывают признаки неисправности заднего ступичного подшипника, а так же как выполняется проверка заднего ступичного подшипника мы рассмотрим ниже.

Ступичные подшипники подвергаются серьезным вертикальным и осевым нагрузкам, а также крутящему моменту. Диагностика ступичного подшипника должны выполняться регулярно, а ремонт, если он необходим, не должен откладываться в долгий ящик. На эти подшипники ложится основной вес авто, поэтому при малейшем дефекте монтажа или износе происходит масса негативных процессов, вплоть до отрыва колеса во время движения.

На скорость износа подшипникового узла также влияет пыль и влага. Абразивная пыль, попадающая в ступицу, начинает активно стачивать ее рабочие поверхности. Со временем смазывающий материал выдавливается через зазоры уплотнительных деталей, и происходит разрушение ступичного подшипника вследствие перегрева. Больше информации о факторах влияющих на продолжительность жизни ступичных подшипников вы найдете в статье «Профилактика ступичного подшипника задней подвески».

Кроме того большинство подшипников раньше времени приходят в негодность по причине некачественной смазки или неправильного монтажа. Даже идеальная подшипниковая сталь не способна компенсировать проблемы смазки и деформации валов.

Признаки износа ступичного подшипника

При поломке или износе заднего ступичного подшипника машины можно услышать звуки следующего характера:

• хруст и глухой стук в районе заднего колеса;
• гул в оси при подруливании автомобиля;
• постоянный шум при движении машины.

Диагностика ступичного подшипника задней подвески

Появление шума в заднем колесе наиболее различимо при движении по неровной дороге, что является свидетельством износа подшипника в автомобиле. Для самостоятельной проверки состояния заднего ступичного подшипника в Ладе следует проделать следующие действия:

Спасибо за подписку!

• поддомкратить заднюю ось колеса;
• раскрутить руками колесо, сначала в одну, затем в другую сторону;
• раскачать колесо от себя и обратно.

Стуки при раскачивании колеса свидетельствуют о наличии люфта. При обнаружении признаков люфта подшипник можно самостоятельно отрегулировать. Для этого достаточно подтянуть ступичную гайку. Однако если после этого стук не исчез, значит, ступичный подшипник нужно менять.

Те, кто практикует ремонт Лады Калины (Ваз 1118) своими руками, согласятся, что процедура замены заднего ступичного подшипника в сравнении с передним несколько проще. Это объясняется тем, что на задней оси отсутствует поворотный кулак. Кроме того, на передней оси установлены дисковые тормоза, а на задней – барабанные.
