Качественная замена опоры передней стойки Рено Логан и подшипника

Подытожим проделанное

Итак, замена опорного подшипника завершена. Нам удалось подробно разобраться в тонкостях «операции» по замене подшипника в Renault Logan. Рекомендуем ее выполнять с привлечением адекватного помощника.

Соблюдайте осторожность при манипуляциях с упругими компонентами ходовой Renault Logan. Это поможет избежать травм!. Пользуйтесь только качественными инструментами и приспособлениями

Изношенные элементы заменяйте только на фирменные продукты. И помните, что замена опорного подшипника осуществляется в строгом порядке, согласно инструкции

Пользуйтесь только качественными инструментами и приспособлениями. Изношенные элементы заменяйте только на фирменные продукты. И помните, что замена опорного подшипника осуществляется в строгом порядке, согласно инструкции.

Применяйте этот материал в качестве руководства к действию и не забывайте об информативном видео материале по данной тематике.

• Нравится

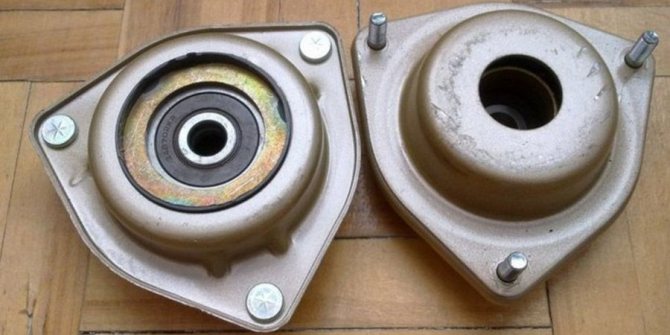

Какой подшипник выбрать: оригинал и аналоги

Чтобы не ошибиться при выборе подшипников, рекомендуется отдать предпочтение качественным особенностям, которые предлагают разные производители.

В торговой сети представлен обширный ассортимент, имеются и комплект (опорный подшипник в сборе с шарикоподшипником) и запасные детали по отдельности. На Renault Logan специалисты рекомендуют приобретать только качественные изделия.

Оригинальный заводской артикул опорного подшипника на Renault Logan:

• Шарикоподшипника – 600102585.
• Опоры переднего амортизатора – 6001547499.

Краткий обзор опорных подшипников для Logan:

• Febi – пр-во Германия, арт. 010089. Качество, продолжительный срок службы. Нередко используются на Логан.
• Kayaba – пр-во Япония, арт. MB01504. Все запасные части этого производителя, включая опорные подшипники, отличаются высоким качеством.
• Metalcaucho – пр-во Испания, арт. 004180. Отзывов о нем практически нет, но на вид – надежный.
• GSP 0510762 – пр-во Китай, качество оставляет желать лучшего. По отзывам автовладельцев, прослужит не более 10 тыс. км.

Не меньшую роль при замене подшипника играет и опора амортизатора. Ее стоимость сопоставима с ценой опорного подшипника.

Какие признаки указывают на проблемы с опорным подшипником

Согласно установленному производителем регламенту, точного срока замены подшипника нет. Срок его службы напрямую зависит от эксплуатации авто. Так, при определенных условиях подшипник может прийти в непригодность после 60 тыс. км пробега, а может и после 120 тысяч.

Элемент подлежит замене сразу после того, как появились признаки, указывающие на его износ

Этот момент важно не пропустить, так как он крайне важен для сохранения рулевого управления авто и правильной геометрии передней подвески. Существует несколько признаков, указывающих на износ опорного подшипника:

• Потеря свободного хода рулевого колеса.
• Скрип и стук в области передней стойки при проезде через неровную поверхность.
• Стук при повороте рулевого колеса.
• Вибрации, передающиеся на рулевую рейку и руль (водители этот признак характеризуют выражением «бьет руль»).
• Нестабильная работа рулевого управления (авто уводить в сторону или вправо-влево).
• Шток передней стойки амортизатора располагается значительно выше, чем уровень опорной чашки лонжерона.

Если появились такие признаки, движение на автомобиле запрещено. В лучшем случае может прийти в непригодность стойка амортизатора и рулевая рейка, в худшем – машина поведет себя непредсказуемо и в случае критической ситуации водитель может не справиться с ее управлением.

Признаки неисправности ОП

В ходе эксплуатации неудовлетворительное дорожное покрытие, жесткий стиль вождения и низкое качество деталей становятся причиной выхода из строя узла качения. Наличие приведенных ниже признаков позволяет говорить о неисправности ОП:

1. В движении слышен скрип или стук в области правого или левого лонжерона. В полной мере звук ощущается на поворотах или при езде по неровной дороге.
2. Сложности в управлении автомобилем – реакция на повороты руля замедлена.

Сразу нужно отметить, что деталь ремонту не подлежит, на автомобиле Рено Логан нужна только замена опорного подшипника по видео, где показаны основные технологические моменты. Однако узел может прослужить дольше, если проводить вовремя его профилактику. Для этого с ОП снимают защитный чехол и обрабатывают внутреннюю часть обоймы литиевой смазкой.

Некоторые начинающие автолюбители по неопытности недооценивают важность этого узла подвески и пропускают мимо ушей посторонние звуки. Такой подход неприемлем и часто заканчивается весьма плачевно. Например, после очередной «колдобины» опорник ломается, а стойка упирается в капот. Хорошо, если такой казус случился на небольшой скорости.

Как определить неисправность ОП?

Кто производил смену рулевых наконечников на Renault Logan, с уверенностью скажет, что проверку узла следует выполнять не только при обнаружении подозрительных факторов, но и в качестве профилактических мероприятий. Такое же правило применимо к опорнику, его состояние определяется следующим образом:

• Открыть капот авто.
• Положить ладонь на лонжерон в месте крепления амортизатора.
• Раскачать машину из стороны в сторону.
• Если чувствуется люфт или слышны посторонние стуки, то деталь нужно сменить.

В дополнение нужно сказать, что такие моменты, как повышенный расход горючего и неравномерный износ резины, также могут указывать на неполадки с ходовой частью автомобиля.

Необходимые инструменты для замены

Для замены опорного подшипника понадобится несколько часов, набор инструментов и помощь напарника. Инструментарий, необходимый для проведения работ:

• Домкрат, подставка.
• Стяжка для пружины.
• Ключ на «6» (шестигранный).
• Головки на «13», «18».
• Стандартный набор инструментов.
• Новые запасные части: опорный подшипник, опора амортизаторов, ступичная гайка.

Когда все это имеется, можно приступать к работе. Подготовительные работы:

• Автомобиль поддомкратить.
• Снять переднее колесо (с той стороны, на которой будет производиться замена).
• Очистить от пыли, грязи стойку передней подвески.

Разбираем:

• Ключом на «10» открутить кронштейн, расположенный на стойке (является опорой для тормозного шланга).
• Под капотом машины найти бачок с тормозной жидкостью, открыть крышку. Отжать тормозные колодки для снятия суппорта.
• Ключом на «18» открутить болт фиксации суппорта, в это же время ослабить нижний крепежный элемент. Суппорт отклонить в сторону, при этом освободив тормозной диск.
• Открутить два болта, фиксирующие стойку на кронштейне кулака. Для этого требуется ключ на «18».Чтобы избежать нагрузки на шрус, кулак нужно «привязать» к кузову авто (временно).
• Далее под капотом открутить контрольные гайки, которые удерживают стойку к лонжеронной чашке (шестигранником на «6» и головкой на «21»), после чего извлечь опорную стойку вместе с пружинным элементом.
• Ослабить напряжение стяжки пружины до состояния свободного хода в верхней и нижней стоечных чашках.
• Шестигранником на «6» открутить гайку крепления штока к опоре авто и аналогичную головку ключом на «27».

Разобрать стойку, поочередно снимая элементы:

• Опорный подшипник.
• Отбойники.
• Чашки.
• Пыльник амортизатора.
• Буфер, демпфирующий ход стойки.

Проверить целостность элементов, при необходимости заменить новыми. Кроме этого, проверить ход штока амортизатора. Сборка:

На шток надеть следующие элементы:

• Пыльник, буфер с отбойником.
• Пружину.
• Стоечную тарелку (верхнюю).

Следить за правильным расположением пружины: края витков должны упираться в выступы, расположенные на верхней и нижней тарелках.

• Вставить в опору подшипник и надеть ее на место.
• Закрепить гайку, удерживающую с боковой части пружины с тарелками.
• Разжимать стяжное устройство пружины, в это же время затягивать гайку до упора.
• Собранную конструкцию стойки закрепить к кузовной чашке лонжерона, после – установить на исходное место.

Далее собрать элементы:

• Стойку на поворотном кулаке зафиксировать к кронштейну.
• На прежнее место установить кронштейн, удерживающий тормозной шланг и суппорт.
• Выполнить протяжку контрольной гайки фиксации стойки к кузову машины с помощью динамометрического ключа.
• Далее – навесить колесо.

После снятия и установки передней стойки амортизатора углы развала колес остаются неизменными. Итак, замена подшипника на Renault Logan завершена. Весь процесс не займет много времени, если заранее подготовить необходимый инструмент и строго следовать определенному алгоритму.

Каждый владелец транспортного средства знает, что автомобиль необходимо регулярно обслуживать. Однако многие водители не знают, как и когда менять опорный подшипник. Он действительно играет не первую скрипку в конструкции авто.

Но несёт на себе определённые функции. Несвоевременная замена может вызвать проблемы с верхней опорой амортизатора, повысить уровень шума и привести к выходу из строя сцепления Рено Логан. Автомобилю потребуется дорогостоящий ремонт.

Сегодня рассмотрим характеристики элемента. Выясним, как его правильно подбирать. Остановимся на причинах его неисправности. Ознакомимся с процессом замены и расскажем, какой инструмент понадобится в самостоятельной работе. Подобьем итог и сделаем соответствующие выводы.

Меняем опорные подшипники на Логан своими руками

Замену опорного подшипника автомобиля Логан можно выполнить самостоятельно или обратиться к мастерам сервисного центра. В этом случае центр технической поддержки проведёт ряд последовательных действий:

1. Разберёт ходовую часть транспортного средства.
2. Выполнит диагностику комплектующих узла.
3. Демонтирует переднюю стойку.
4. Снимет опорные подшипники.
5. Заменит вышедшие из строя элементы и установит новые.
6. Проведёт монтаж узла в обратном порядке.

Для самостоятельных работ потребуется подобрать правильно детали. Об этом читайте ниже.

Как правильно подобрать детали

Выбирать и покупать оригинальные детали нужно в сервисных центрах хотя дорого, зато надёжно. Приобрести искомый продукт можно в интернт-магазинах или у дилеров. Поиск возможен в магазинах автомобильных запасных частей и на рынках. Однако, в этом случае необходимо быть осторожным. Есть большая вероятность приобрести некачественную подделку.

Обратите внимание на покупку аналогов. Их размеры и производители указанны ранее в статье

Запасаемся требуемым инструментом

В подготовительный процесс для самостоятельных работ входит подбор специальных приспособлений и инструмента. Потребуется:

1. Домкраты или подъёмник.
2. Приспособление для снятия пружины. Следует использовать качественное изделие. Существует вероятность того, что пружина может соскочить при сжатии её витков.
3. Набор рожковых и накидных ключей.
4. Трещотки и торцевые головки.
5. Ключи шестигранного профиля в виде буквы «Г».
6. Смазка, которая набивается внутрь подшипника.

Процесс демонтажа и монтажа нельзя назвать чистой работой. Следовательно, необходимо запастись достаточным количеством ветоши. Нужно позаботиться о приобретении перчаток. Специалисты рекомендуют посмотреть видеоматериал на эту тему.

Подготовительные моменты

В подготовку входит кроме подбора инструмента новые детали. Это могут быть оригинальные запасные части или аналоги. Об этом мы говорили ранее. Также нужно подготовить автомобиль.

Прежде всего, помыть его. Ведь замена вышедшего из строя элемента процедура не для чистюли. А тут ещё и грязная машина. Не очень приятно, согласитесь. Нужно очистить от грязи стойку передней подвески. После подготовки транспорта и наличия необходимых деталей можно приступать к демонтажу. Читайте далее об алгоритме действий.

Процесс замены

В комплекс мероприятий входит замена рассматриваемого нами элемента строго по плану и инструкции производителя. Алгоритм действий следующий:

1. Машину помещают на подъёмник.
2. Снимают колесо.
3. Откручивается кронштейн, который держит тормозной шланг.
4. Колодки отжимаются.
5. Освобождается диск тормозного узла.
6. Демонтируется стойка в сборе: пружинный элемент, кронштейн поворотного кулака.
7. Затем, нужно ослабить механизм стяжки пружины.
8. Далее, разобрать стойку, поочерёдно снимая элементы. Речь идёт об опоре с подшипником, чашке, отбойнике. А также, пыльнике амортизатора и буфере, демпирующего ход стойки.

Сборка деталей проводится в обратной последовательности.

Алгоритм проведения работ

В процесс обратной сборки входит посадка на шток:

1. Пыльника.
2. Буфера с отбойником.
3. Сжатую пружину.
4. Верхнюю строечную тарелку.

Что такое ступичный подшипник

Устройство под названием подшипник, поддерживает часть опоры (вал, ось), но главная функция все же – фиксация какой-либо детали в пространстве, одновременно обеспечивая ей свободу во вращении или качении. Так же подшипник воспринимает на себе механические нагрузки и передает их дальше по цепочке.

Конструкция автомобиля связана двумя видами подшипников: качения и скольжения. Это универсальный элемент, который находится практически в каждом узле. Подшипник ступицы (относится к подшипникам качения) обеспечивает непрерывное вращение колес машины. Он применяется во всех типах автомобилей, будь то грузовая или легковая. Подшипники задних и передних колес могут отличаться.

Устройство подшипника

Конструктивные элементы ступичного подшипника:

• Кольца – внутреннее и наружное. Поверхность каждого кольца дополнена определенными дорожками или пазами, по которым «катаются» или вращаются «тела» различной формы.
• Сепаратор. Регулирует тела качения.
• Тела качения (шарики / ролики). Могут располагаться в один ряд или несколько, поэтому подшипники бывают однорядные, двухрядные и многорядные.

Чаще всего при независимой передней подвеске в ступицу устанавливают конические подшипники, а на заднюю ступицу – радиальные.

Каталожные номера и цены амортизаторов Рено Логан

Установите его на надежной опоре, после чего снимите колесо. Теперь перед вами во всей красе передний амортизатор на “Рено-Логан”, осталось его демонтировать и установить вместо него новый.

Снятие передней стойки После того как получите доступ к передней стойке, необходимо ее снять. После проведения ремонта придется делать настройку развала колес.

В отличие от отечественных автомобилей, схождение на “Логане” при установке новых стоек не нарушается. Последовательность действий по демонтажу стойки: Выкрутите гайки, которые находятся на болтах крепления стойки к поворотному кулаку.

Как правильно собрать передние стойки Рено Логан

Извлеките оба болта, используя тонкую выколотку и молоток. Для извлечения нижнего болта придется частично снять суппорт.

Снизу ослабьте его крепление, а сверху полностью выкрутите. После этого аккуратно поверните вниз суппорт. Извлеките из посадочного места амортизационную стойку в сборе с подшипником и пружиной.

Если вы приобретаете переднюю стойку на “Рено-Логан” в сборе, то дальше просто устанавливаете ее на место старой. Это делается для того, чтобы после проведения всех работ, было идеально провести операцию по развал-схождению.

Инструмент и оборудование для замены Для того, чтобы провести замену передних стоек на Рено Логан потребуются следующие запчасти: Отбойники — обеспечивает выполнение амортизационных свойств стойки. Самоконтрящиеся гайки — для крепления новой стойки к рычагу.

Снятие передней амортизаторной стойки Рено Логан и её разборка

Новые пружины для амортизатора — их замену следует проводить лишь в тех случаях, когда старые элементы сломаны или уже не отвечают техническим требованиям просели. Такой комплект следует приобретать только тогда, когда всем элементам требуется замена. Также для проведения таких работ потребуются следующие инструменты: Набор накидных и рожковых ключей. Смазка WD или жидкий ключ.

Замена передних стоек Рено Логан: видео-инструкция

Имея такой небольшой набор инструментов, можно без труда заменить стойки. Осталось лишь снять стойку по очереди справа и слева.

Вначале снимаем ее из посадочного места. Для снятия заводских пружин в Рено Логан нужны будут стяжки. Их устанавливаем в противоположной позиции. Удаление пружины производится до тех пор, пока корпус перестанет вращаться. Ослабим штоковую гайку ключом на Посмотрите новые элементы и установите нужные детали на них.

Метки: передние, поло, седан, стойки, фольксваген

« Предыдущая запись

Следующая запись »

Цена новых амортизаторов

Цена передних стоек на «Рено-Логан» зависит от производителя и продавца. В магазинах можно встретить элементы следующих фирм:

1. SACHS.
2. BOGE.
3. Optimal.
4. Monroe.
5. Kayaba.
6. TRW.

Стоимость изделий колеблется в широком интервале – за одну стойку можно отдать как 1800 рублей, так и 12 000 руб. Самые высокие цены у оригинальных запчастей, но не всегда разумно отдавать за них огромные деньги.

Существует немало аналогов, у которых запчасти стоят дешевле, а ресурс немного меньше, иногда даже такой же. Следует отметить неплохие стойки японской . Она выпускает различные модели под все виды автомобилей. Цена передней стойки на «Рено-Логан» составляет примерно 2000 рублей, а если приобретать комплект, то он выйдет немного дешевле – 3700 рублей. Самое главное – правильно провести работы по замене элементов.

Замена амортизатора без стяжек

Если нет стяжек, можно попробовать заменить амортизатор без использования приспособлений, но сразу следует отметить, что этот способ достаточно рискованный, хотя при должной аккуратности и внимательности все должно получиться. Здесь порядок разборки следующий:

• открываем капот, отворачиваем гайку крепления чашки над опорным подшипником;
• снимаем колесо, снизу поддомкрачиваем вверх поворотный кулак, необходимо, чтобы пружина сжалась, амортизаторный шток сверху поднялся вместе с гайкой, крепящей опорный подшипник;
• отвернув сверху крепеж, раскручиваем болты с гайками, крепящие поворотный кулак к стойке амортизатора, опускаем домкрат, выбиваем болты – сначала верхний, он выйдет свободно, при выбивании нижнего болта стойка амортизатора под оставшимся напряжением пружины немного отпрыгнет вниз. Но сильно пружина не выстрелит, так как она почти свободна и достаточно легко вращается руками;
• теперь осталось снять амортизатор, дернув его вниз. Пружина и опорный подшипник сразу же сойдут, так как гайка их не соединяет со стойкой, она уже откручена.

Разобрать амортизаторную стойку без стяжек не слишком сложно, труднее установить амортизатор на место, стянув пружину с помощью домкрата. Но тот мастер, который так сумел разобрать амортизатор, на месте может сориентироваться, как установить все детали на место. Самое главное – сжать пружину так, чтобы болты попали в отверстия поворотного кулака. Возможно, придется отсоединить от поворотной цапфы рулевую тягу и шаровую опору, чтобы кулак мог опуститься еще ниже.

Разборка и сборка стойки

Сразу нужно провести осмотр пружины – если она имеет повреждения, либо ее длина стала меньше, потребуется заменить. Обязательно ставьте новый опорный подшипник и резиновые подушки. Чтобы со старой стойки снять необходимые элементы, вам нужно выполнить такие действия:

1. Закрепите корпус в тисках, исключите его смещение при проведении разборки.
2. Установите на пружине две стяжки.
3. Равномерно прокручивайте стяжной инструмент, чтобы уменьшить длину пружины.
4. Выкрутите на опорном подшипнике гайку.
5. Снимите опорный подшипник и резиновую обойму. Желательно менять этот элемент, даже если он не подает признаков неисправности.
6. Снимите опорную чашу и освободите амортизатор от пружины.

На новую переднюю стойку амортизатора «Рено-Логана» необходимо установить все элементы.

Если нет в наличии стяжек, ремонт все равно можно выполнить. Но лучше купить такой инструмент, благо стоит он недорого – около 300 рублей, а некоторые модели и дешевле. Когда нет возможности воспользоваться стяжкой, выполните такие действия:

1. Открываете капот и выкручиваете гайку, которой крепится чаша над подшипником.
2. Снимите колесо и установите домкрат под поворотным кулаком. Необходимо приподнять его вверх, чтобы произошло сжатие пружины. При этом шток поднимется вверх вместе с гайкой крепления опорного подшипника.
3. Выкрутите эту гайку и разберите крепление стойки к поворотному кулаку. Как и в прошлом случае, нужно сначала выкрутить верхний, затем нижний болты.
4. Амортизатор можно снять, аккуратно потянув его вниз.

На этом окончена замена передних стоек «Рено-Логана». Выполнить все работы сможет практически любой владелец, умеющий обращаться с ключами. После ремонта обязательно откорректируйте развал передних колес, иначе резина будет изнашиваться неравномерно.

Как реализовать замену опорного подшипника автомобиля Рено Логан и видео рабочих процессов

Как показывает практика, в большинстве случаев при обнаружении неисправного ОП на одной стороне меняют детали на обеих сторонах. Объясняют это чистой рациональностью – чтобы не вымазывать руки дважды.

Подготовительные моменты

На некоторых видео по замене неисправного опорного подшипника на Рено Логан мастера рассказывают, какие нужны инструменты для работы:

• Домкрат.
• Баллонный ключ.
• Рожковый ключ «на 13».
• Ключ с головкой «на 18».
• Специальная стяжка для пружин.
• Ключ-шестигранник «на 6».

Алгоритм проведения работ

Объем выполняемых работ, конечно, больше, чем во время смены антифриза на Renault Logan, но все же по силам практически любому автолюбителю. Достаточно придерживаться предложенного алгоритма и не спешить.

Приступая к процедуре, автомобиль следует надежно зафиксировать с помощью башмаков и ручного тормоза. Дальнейший процесс выполняется в следующей последовательности:

• Ослабить баллонным ключом болты крепления колеса со стороны проведения работ.
• Установить домкрат и поднять автомобиль.
• Полностью вывернуть болты, крепящие колесо, и снять его.
• Этап проводится на лонжероне. Удерживая шестигранным ключом «на 6» шток амортизатора от проворачивания, немного ослабить гайку крепления стойки к подушке.
• Отсоединить тормозной суппорт без отключения шланга, и отвести его в сторону.
• Головкой «на 18» отвернуть болт крепления стойки к поворотному кулаку.

На некоторых видео по замене опорного подшипника автомобиля Рено Логан можно увидеть, что мастера обходятся без специальных стяжек для пружин. В самом начале процесса они откручивают гайку штока амортизатора, пока колесо еще не снято. Однако для выполнения такого приема необходимо наличие определенного опыта в ремонте ходовой части авто. После смены детали следует проверить и установить развал-схождение колес.

Какие ОП подходят для Renault Logan?

Производитель устанавливает на свои автомобили подшипники с оригинальным артикулом 60 01 547 499. На моделях Logan допустимо применение аналогов:

• Febi 10089.
• Kayaba MB1504.
• Lemforder 31407 01.
• Sacis 4005300.
• Monroe L25908.

Примерно 3 месяца назад стал замечать посторонний звук от передний подвески который стал меня напрягать и так как я заметил увеличенный зазор( под капотом у передних стоек ) около 0.8 см хотя до 1-1.5 см считается приемлемым решил самостоятельно поменять эти резинки + опорные подшипники как потом выяснилось зря (шум был от изношенных шаровых )

для данной замеры нам нужен ключ на 21.27 и шестигранник на 6

резинки и опорники взял LEMFORDER 3134601 там идет опора LEMFORDER +подшипник SNR на машине такие же точно и вообще этот комплект идет как оригиналзаодно смазал направляющие пальцы супортов смазкой МС 1600 и перевернул болты крепление стоек чтобы при следующей разборке не снимать суппорт

зазор уменьшился ( щас небольшой появился опять )При данной замене советую начинать с правой стороны ( наберетесь опыта )))) а слевой нужно быть предельно осторожным что бы не вытащить или задеть капризный привод который может дать течь в районе коробке и который потом придется менять целиком

Так же были трудности поставить стойку на место ( не мог поднять до отверстий ) пришлось колхозить с двумя домкратами и подпоркой в виде ключа

Старые опоры бы еще походили но что ж теперь поменял так поменял

В Рено Логан, как у бюджетного авто, есть свои поломки, которые происходят наиболее часто. Если у авто достаточно большой пробег, то его владелец на неровной дороге сможет услышать стуки в районе передней подвески. Наиболее часто они могут слышаться справа. В большинстве случаев причиной этого становится опорный подшипник. За счет этого элемента работает вся подвеска и амортизационная система автомобиля.

Как поменять опорный подшипник на Рено Логан 1.4 (1.6) — пошаговая инструкция

Передние опорные подшипники Рено Логан (7) установлены между верхней опорной чашкой пружины (8), и верхней опоры стойки передней подвески (6). Гайкой (5) подшипник зажимается между элементами (8), (6). Гайка опорного подшипника Рено Логан (3) через верхнюю чашку крепит модуль к кузову. Посмотрите устройство передней стойки на фото ниже.

Далее представлен технологический процесс с операциями по снятию и замене опорного подшипника с последующей сборкой изделия. Применяемый инструмент показан на фото. Для увеличения изображений нажимайте на них.

Снятие и замена опоры передней стойки Рено Логан

1. Установите автомобиль на поверхность без ям, а под задние шасси поставьте противооткатные упоры. Теперь ослабляем болты колеса.
2. Поднимаем домкратом автомобиль, снимаем колесо.
3. Находим кронштейн с тормозным шлангом, смазываем болт Wd-40, так же смазываем болты стойки.

1. Откручиваем резьбовое крепление кронштейна ключом №10.
2. Теперь находим под капотом бак с тормозной жидкостью и открываем его.

1. Разжимаем колодки ударной отверткой, для того чтобы снять тормозной суппорт.
2. Откручиваем болт тормозного суппорта ключом 18 мм. Нижний болт ослабляем, чтобы повернуть суппорт в левую сторону.

1. Далее откручиваем два болта соединяющих стойку с поворотным кулаком. Используем накидной ключ, головку 18 мм, трещотку.
2. Вынимаем болты, если потребуется выбиваем. Затем освобождаем поворотного кулак, крепим его к кузову по возможности.

1. Нижняя часть конструкции отсоединена, далее откручиваем контргайку опорного подшипника под капотом. Смачиваем резьбу WD-40.
2. Используем шестигранник на 6, и специальную головку 21 мм со сквозным отверстием. Одновременно придерживая стойку снизу, снимаем её.

Процесс снятия пружины и замены подшипника верхней опоры Рено Логан 1.4 (1.6) осуществляется без специальных стяжек.

1. Откручиваем гайку с резьбы штока. Возьмите шестигранник 6 мм, с головкой 27 мм.
2. Затем снимаем верхнюю опору передней стойки Логана, вместе с подшипником, который потребуется менять. Далее убираем чашку, отбойник, буфер хода сжатия с чехлом амортизатора.

Проверьте состояние отбойника, буфера хода и чехла, а так же плавность хода амортизатора. При наличии повреждений комплектующих потребуется их замена.

Как заменить опорный подшипник на Рено Логан – установка нового

На шток амортизатора надевается чехол, буфер с отбойником. В опору вставляется упорный шарикоподшипник, смотрите фото. Далее надеваем пружину

Важно соблюдать ориентацию, конец витка должен упираться в выступ на нижней и верхней тарелке стойки.

1. Установив пружину, наживляем верхнюю опорную тарелку.
2. Сверху надеваем опору с шарикоподшипником внутри, накручиваем гайку. Затягивание контргайки производим динамометрическим ключом (момент смотри в таблице в конце статьи). Замена «опорника» сделана, приступаем к обратной установке стойки.

1. После замены деталей, собранную конструкцию сначала крепим к кузову, но окончательно контргайку не затягиваем.
2. Соединяем отверстия поворотного кулака со стойкой, вставляем и затягиваем болты. Теперь прикручиваем тормозной суппорт.
3. В завершении протягиваем верхнюю контргайку штока динамометрическим ключом и прикручиваем колесо. На этом замена «опорника» закончена.

Что собой представляет опорный подшипник, какую функцию выполняет

Renault Logan – это бюджетный седан, в передней части подвеске которого, нередко возникают неполадки после окончании срока гарантийного обслуживания или большого пробега. Прежде всего, появляется нехарактерный звук в области передних амортизационных стоек. Чаще всего его издает опорный подшипник, установленный в верхней части опоры.
Роль опоры стойки важна при эксплуатации авто – она соединяет кузовом автомобиля с амортизатором, а также гасит нагрузки на ось. Опорный подшипник в свою очередь обеспечивает движение стойки при повороте авто.

Если появились признаки износа, требуется сделать диагностику стоек и подшипника, выявить неисправные элементы и произвести их замену.

Запасаемся требуемым инструментом

В подготовительный процесс для самостоятельных работ входит подбор специальных приспособлений и инструмента. Потребуется:

1. Домкраты или подъёмник.
2. Приспособление для снятия пружины. Следует использовать качественное изделие. Существует вероятность того, что пружина может соскочить при сжатии её витков.
3. Набор рожковых и накидных ключей.
4. Трещотки и торцевые головки.
5. Ключи шестигранного профиля в виде буквы «Г».
6. Смазка, которая набивается внутрь подшипника.

Процесс демонтажа и монтажа нельзя назвать чистой работой. Следовательно, необходимо запастись достаточным количеством ветоши. Нужно позаботиться о приобретении перчаток. Специалисты рекомендуют посмотреть видеоматериал на эту тему.
