Как поставить противотуманки на калину 2 универсал

Противотуманки Калины, какие лучше ?

Противотуманки на Калину продают разные, и различаются они не только по производителю, но по качеству изготовления, а также по комплектации. Например:

• ПТФ Bosch с плоским стеклом, продаются только парой, качество изготовления на высоком уровне.

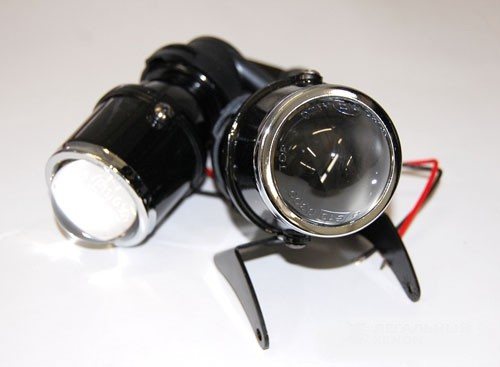

• ПТФ Киржач уже с выпуклым стеклом, как линза. Можно отдельно купить фару, а не комплект целиком.
• ПТФ Луч — аналог Bosch, только у них отсутствует клапан запотевания.
• ПТФ ProSport — китайские противотуманные фары, качество на том же уровне.

Примерная цена противотуманок составляет 1500 рублей.

Подготовка к установке противотуманок

ПТФ имеют более дальний и направленный диапазон светового потока. Практически весь свет таких фар направлен только прямо, что позволяет заранее опознавать авто других водителей, не светя им в глаза.

На автомобиле Лада Калина установлены ПТФ «Люкс», однако на рынке запчастей огромное разнообразие моделей подобных фар, поэтому каждый автолюбитель сможет установить противотуманки на Ладу Калина, которые нравятся ему больше. В зависимости от класса и качества деталей различают несколько видов противотуманок.

В процессе замены старых фар на новые не требуется ничего сверлить и выпиливать. В комплекте вместе с ПТФ на Лада Калина идут специальные накладки по форме выреза бампера. Все, что нужно будет демонтировать, — это заглушки. После этого можно приступать к установке деталей.

Для того чтобы быстро и качественно провести замену старых противотуманных фар на новые, потребуется приготовить или купить некоторые запчасти и инструменты. Итак, для работ понадобятся:

• противотуманные фары (комплект);
• реле, провода и кнопка-комплект для подключения фар;
• плавкий предохранитель и держатель для него;
• рулетка — необходима для регулирования света;
• гаечные ключи с головками на 8 и 10;
• железная стальная проволока (небольшой кусок) — для того чтобы протянуть провода;
• отвертки — крестовая, плоская большого размера;
• стяжки нейлоновые — чтобы крепить провода;
• кусачки;
• паяльник;
• изолента;
• шестигранник, который нужен, чтобы регулировать направление света.

Имея в наличии все вышеперечисленные материалы и инструменты, можно смело приступать к работе, разумеется, предварительно изучив инструкцию по замене ПТФ.

Установка противотуманных фар на Калину

Установка ПТФ на Калину может быть выполнена без снятия бампера, достаточно будет открутить передние части подкрылков, тогда места для установки фар хватить. При желании можно снять бампер Калины и произвести установку фар в более комфортных условиях.

Снять заглушку противотуманок с помощью отвертки. Установить заглушки под ПТФ из комплекта (перед установкой красим), а затем закрепить сами фары на 3 самореза.

Особенности проведения монтажа и настройки

Как отмечалось выше, противотуманные фары Лада Калина можно поставить и своими руками, для этого не нужно специальное оборудование и приспособления, все весьма просто.

Установка

Мы рассмотрим вариант со снятием бампера, так как он проще для начинающих мастеров. В дальнейшем, если вдруг понадобится замена противотуманной фары на Калине, то вы справитесь, и не снимая бампер, так как будете знать, как прикреплен элемент и как он подключен.

В целом инструкция по монтажу выглядит так:

• Вначале откручиваются крепления бампера, все точки крепления вы можете найти в руководстве по эксплуатации, саморезы расположены как вдоль решетки, так и под арками. Чтобы освободить конструкцию, боковые части слегка выводятся из-под арок.

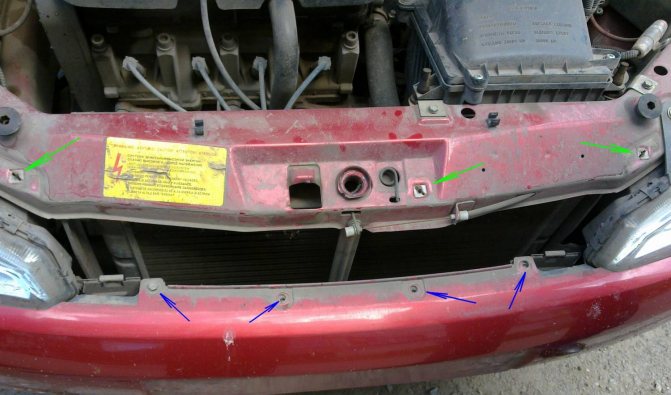

Чтобы снять крепеж бампера, следует снять защелки, фиксирующие решетку (зеленые стрелочки)

• Далее с помощью плоской отвертки из конструкции вынимаются заглушки, после чего можно прикреплять сами фары, которые чаще всего идут в обрамлении по размеру отверстия. Крепление не вызовет затруднений, это производится с помощью трех саморезов, главное – сделать все аккуратно, чтобы конструкция стояла ровно и была зафиксирована максимально прочно и надежно.
• Следующий этап – прокладка жгута проводов, которые идут в комплекте. Делается это из салона: вначале снимается коврик, и в районе педали сцепления можно найти большой пучок проводки и заглушку. Заглушка продавливается, чтобы освободить отверстие, после чего жгут привязывается к куску проволоки и протягивается под капот, на фото показано, где находится заглушка.

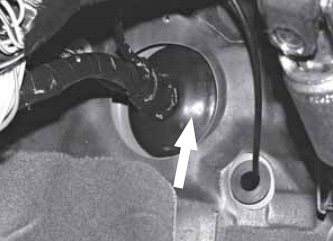

Найти место прокладки проводов под капот не составит большого труда

• С помощью пластиковых хомутов провода прикрепляются к основному пучку, после чего жгут протягивается по левой стороне и вдоль переднего бампера так, чтобы узлы подключения располагались недалеко от места расположения ПТФ. Важно, чтобы провода были закреплены и не болтались.
• После прокладки проводки в машине можно подключить противотуманки с помощью разъемов, а минусовые провода прикручиваются к ближайшим болтикам на кузове автомобиля.

Важно! Не спешите прикручивать бампер, если вдруг что-то сделано не так, вам не придется вновь разбирать конструкцию.

• Работа системы осуществляется через реле, которое лучше всего установить под панелью, и не забудьте надежно зафиксировать конструкцию. Питание подводится через розовый провод из блока предохранителей, емкость предохранителя должна составлять 15А.
• Для подключения ПТФ используются контакты 30 и 87, все соединения должны быть оборудованы клеммами для обеспечения наилучшего контакта.

Реле управляет работой всей системы

• Далее устанавливается кнопка в салоне, после чего надо проверить работу противотуманок. Для этого одевается клемма аккумулятора и включаются ПТФ. Если все нормально, систему можно собирать, но предстоит еще регулировка противотуманных фар Калины.

Как отрегулировать свет

Линзованные изделия светят особенно ярко, и после настройки вы по достоинству оцените их эффективность
Для наилучшей эффективности в условиях ограниченной видимости нужно настроить свет, сделать это довольно просто:

• Перед тем, как отрегулировать противотуманные фары на Калине, нужно найти площадку с ровной поверхностью и стеной или сплошным забором перед ней. Именно в этом месте и будут проводиться все необходимые работы.
• В первую очередь проверьте давление в шинах, оно должно быть одинаковым, чтобы машина стояла ровно. После этого измерьте расстояние от земли до центра ПТФ и проведите горизонтальную линию на стене на той же высоте. Нормы ГОСТ регламентируют, чтобы на водительском сидении было отягощение весом 75 кг, можно посадить любого человека с примерно такой массой.
• Работа производится в темное время суток, автомобиль располагается на расстоянии 5 метров от стены, после чего включаются противотуманные фары. Сама регулировка производится с помощью винта, расположение которого показано на фото. То есть для настройки вам понадобится только тонкая крестообразная отвертка.

Главный плюс данного вида работ – простота

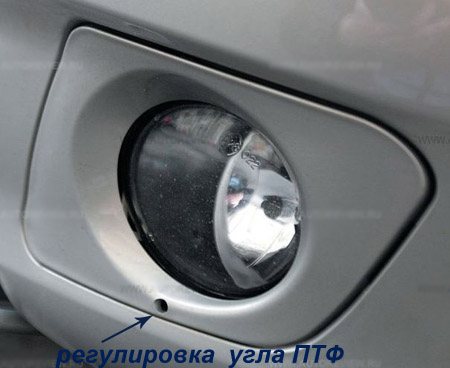

• Вначале плотным картоном или другим непрозрачным материалом закрывается одна фара, после чего отверткой поток света регулируется так, чтобы его центр располагался на линии или чуть ниже ее. То же самое повторяется и со второй ПТФ, после этого регулировку можно считать законченной.

Для придания дополнительной надежности стеклам и защите их от попадающих камней рекомендуем заказать изготовление наклеек на фары, они защитят поверхность от царапин и трещин.

Видео «Наглядная инструкция по монтажу ПТФ в Калину»

Более наглядно процедура установки противотуманной оптики на Калину в гаражных условиях описана на видео ниже (автор ролика — Владимир Семяшкин).

Понравилась статья? Следите за новыми идеями полезных авто советов в нашем канале. Подписывайтесь на нас в Яндекс.Дзене. Подписаться.

Отечественный автопром всегда требует к себе внимания со стороны владельцев.

Одному интересно самостоятельно повозиться с обслуживанием силового агрегата, другому – осуществить небольшой тюнинг внешнего вида, а третьему будет интересно произвести подключение противотуманных фар на Калину.

И действительно, чтобы сделать движение в плохих погодных условиях более безопасным, владельцы могут:

1. Приобрести в свободной продаже комплект для подключения противотуманных фар на Калину;
2. Самостоятельно осуществить их монтаж.

Способы монтажа и виды ПТФ

Для модели Лада Калина являются применимыми разные типы противотуманных осветительных устройств. Фары могут быть:

• сдвоенными и округлыми;
• квадратными, утапливаемыми и овальными;
• подходящими к наружной установке.

Из указанного перечня не все устройства одинаково хорошо подходят для монтажа в рассматриваемой нами модели. Обдуманность покупки здесь должна фигурировать на первом плане, чтобы владельцу LADA Kalina не пришлось в дальнейшем судорожно переделывать штатные крепления.

Вариант подключения противотуманок в Калине

Приобрел я для своей Калины противотуманные фары — в моей комплектации их не было. Вот такие, как на фото: самые простецкие, так как я не сильно гонюсь за крутизной, главное, чтобы освещали путь.

Никаких проводов в комплекте к ним не шло, поэтому пришлось еще купить и соответствующий набор-комплект, в котором так же имелось и реле.

Как я ставил их на бампер в своем тесном гараже — это отдельная песня, а рассказать я хочу о том, как я подключал их к проводке, так как это оказалось не самой простой задачей. Дело в том, что при моей комплектации автомобиля штатно не предусмотрено никаких цепей для управления противотуманными фарами, а устанавливать нештатные кнопки, как это нередко рекомендуется на форумах, или покупать модуль управления светом от люксовой комплектации (не менее 700 рублей, однако!) совсем не было желания.

Проблемы мои начались с подключения «массы» от противотуманок: ну где взять надежный контакт с металлом кузова, если бампер пластмассовый и крепится так же к пластмассовым деталям (вблизи фар)? Сверлить детали кузова не хотелось, чтобы не создавать очаги коррозии… И решение нашлось: наиболее просто оказалось подключить массу фар к винтам, которые крепят передок бампера к двум металлическим штуковинам — на фото это винты 1 и 4:

Длины проводка из купленного комплекта как раз хватает, чтобы дотянуться до этого места!

Ну, про установку и подключение реле особо рассказывать нечего — ставим, где удобно. Мне было удобно под капотом недалеко от аккумулятора. Схема подключения реле есть в комплекте, но воспользоваться всеми рекомендациями этой схемы я не захотел, т.к. предлагалось либо включать противотуманки одновременно с ближним светом, либо с габаритами. А мне хотелось, чтобы включать их я мог сам по своему желанию, т.е. чтобы при необходимости ездить и без включенных противотуманок.

И с этого момента начинается вторая часть приключений.

Модуль управления светом (МУС), как я уже говорил, у меня обычный, не люксовый. Справа внизу, под регулятором положения фар, у него имеется кнопка включения задних противотуманных огней (признаюсь, 4 года ездил и не знал, что эта кнопка функционирует!). Вот я и решил, что было бы здорово включать этой кнопкой одновременно и передние противотуманные фары. А вот как это сделать?

Поиск на тематических форумах дал неожиданные результаты: предлагались либо варианты серьезных переделок МУС, в том числе путем приделывания целых сложных микроконтроллерных плат, либо просто предлагалось довести схему до уровня люксовой комплектации. Все это меня не устроило.

Схема моего МУС-а, очевидно, такая:

От люксового варианта она отличается отсутствием контактов, как раз и предназначенных для управления передними противотуманками.

У меня как раз и отсутствуют контакты номер 3 и 4:

Ну, слава богу, в схемах-то я мало-мало разбираюсь, и поэтому, пораскинув мозгами, я придумал такую модификацию:

Показанный на рисунке полупроводниковый прибор — это не транзистор, а симистор типа MAC97. В принципе, подойдет и тиристор, практически любой — от BT134 до отечественного КУ201 или КУ202, только надо учесть, что у тиристоров (и симисторов в другом корпусе) иная цоколевка.

Я взял МАC97 просто потому, что он у меня был.

Если смотреть на разъем МУС со стороны проводов, то среднюю ножку симистора (или управляющий электрод тиристора) через резистор 1,5 килоом надо подсоединить к желто-коричневому проводу, а третью (анод тиристора) — к толстому зеленому.

В показанном варианте схемы для включения передних противотуманок надо включить зажигание, включить ближний свет, а затем нажать кнопку включения задних противотуманных огней. На контакте МУС №1 появляется +12 вольт, которые отпирают тиристор/симистор, в результате чего подается напряжение на реле включения передних противотуманок. Схема обладает одной особенностью: если повторно нажать на кнопку, то задние огни погаснут, на контакте №1 МУС напряжение пропадет, но симистор или тиристор останется открытым, и передние противотуманки продолжат светиться. Погасить их можно ровно теми же способами, которыми гасится ближний свет, а именно: выключением зажигания или выключением ближнего света. Причем если затем снова включить ближний свет, то противотуманки не включатся, пока снова не нажмешь кнопку. Таким образом, случайно забыть противотуманные фары включенными и посадить аккумулятор весьма затруднительно, чего и добивался.

По сравнению с опубликованными в интернете способами подключения передних противотуманных фар к штатной схеме Калины, предлагаемый вариант не требует переделок МУС, и обходится буквально в 15 рублей!

Подготовка установки ПТФ

В первую очередь, чтобы заменить старые фонари и подключить новые, необходимо подготовить инструменты для работы:

• набор противотуманных фар;
• плоскую и крестовую отвертки;
• паяльник;
• кусачки;
• комплект для подключения фар: кнопку, провода, реле;
• стальную проволоку;
• нейлоновые стяжки;
• ключ гаечные на «8» и «10»;
• изоленту;
• рулетку;
• шестигранник;
• предохранитель с держателем.

Также для замены старых ПТФ и подключения новых нужна схема по монтажу приборов автомобильной светотехники.

Видео «Как заменить противотуманки на Ладе Калине»

В этом видео демонстрируется, как поменять ПТФ (автор ролика — InterN).

Противотуманные фары автомобиля улучшают обзор дорожного покрытия и обеспечивают более безопасное передвижение в условиях тумана или дождя. С учетом нашего климата, противотуманные фары используются большую часть года. Поэтому если одна из лампочек перегорела, не затягивайте с заменой. От этого зависит безопасность вас и других участников движения.

Противотуманные фары установлены ниже уровня передних блок-фар, что позволяет им освещать поверхность дороги, имеющую наименьшую плотность тумана. Также, в отличие от ближнего света (лучи отражаются от капель влаги на уровне глаз водителя и создается белая непрозрачная пелена), свет ПТФ распространяется ниже уровня глаз водителя, а также имеет горизонтальную плоскость, что позволяет в условиях плохой видимости освещать не только пространство впереди автомобиля, но и по сторонам. При этом свет ПТФ не ослепляет водителей встречных машин.

Правильная регулировка ПТФ

Чтобы противотуманная оптика не мешала встречным водителям, её необходимо правильно отрегулировать. Так как фары дают направленный свет перед собой, их нужно установить строго горизонтально. Проверить освещение можно, поставив авто перед ровной стеной и включив фары в вечернее время. Основной луч должен быть на уровне переднего бампера и не подниматься выше 50-60 см от земли.

Замена противотуманок на Калине своими руками не требует особых навыков и теоретических знаний. Вместе с комплектом идёт инструкция по замене со схемой подключения. Если у вас возникли трудности при соединении проводов, можно позвать на помощь знакомого электрика.

Вариант подключения противотуманок в Калине

Приобрел я для своей Калины противотуманные фары — в моей комплектации их не было. Вот такие, как на фото: самые простецкие, так как я не сильно гонюсь за крутизной, главное, чтобы освещали путь.

Никаких проводов в комплекте к ним не шло, поэтому пришлось еще купить и соответствующий набор-комплект, в котором так же имелось и реле.

Как я ставил их на бампер в своем тесном гараже — это отдельная песня, а рассказать я хочу о том, как я подключал их к проводке, так как это оказалось не самой простой задачей. Дело в том, что при моей комплектации автомобиля штатно не предусмотрено никаких цепей для управления противотуманными фарами, а устанавливать нештатные кнопки, как это нередко рекомендуется на форумах, или покупать модуль управления светом от люксовой комплектации (не менее 700 рублей, однако!) совсем не было желания.

Проблемы мои начались с подключения «массы» от противотуманок: ну где взять надежный контакт с металлом кузова, если бампер пластмассовый и крепится так же к пластмассовым деталям (вблизи фар)? Сверлить детали кузова не хотелось, чтобы не создавать очаги коррозии… И решение нашлось: наиболее просто оказалось подключить массу фар к винтам, которые крепят передок бампера к двум металлическим штуковинам — на фото это винты 1 и 4:

Длины проводка из купленного комплекта как раз хватает, чтобы дотянуться до этого места!

Ну, про установку и подключение реле особо рассказывать нечего — ставим, где удобно. Мне было удобно под капотом недалеко от аккумулятора. Схема подключения реле есть в комплекте, но воспользоваться всеми рекомендациями этой схемы я не захотел, т.к. предлагалось либо включать противотуманки одновременно с ближним светом, либо с габаритами. А мне хотелось, чтобы включать их я мог сам по своему желанию, т.е. чтобы при необходимости ездить и без включенных противотуманок.

И с этого момента начинается вторая часть приключений.

Модуль управления светом (МУС), как я уже говорил, у меня обычный, не люксовый. Справа внизу, под регулятором положения фар, у него имеется кнопка включения задних противотуманных огней (признаюсь, 4 года ездил и не знал, что эта кнопка функционирует!). Вот я и решил, что было бы здорово включать этой кнопкой одновременно и передние противотуманные фары. А вот как это сделать?

Поиск на тематических форумах дал неожиданные результаты: предлагались либо варианты серьезных переделок МУС, в том числе путем приделывания целых сложных микроконтроллерных плат, либо просто предлагалось довести схему до уровня люксовой комплектации. Все это меня не устроило.

Схема моего МУС-а, очевидно, такая:

От люксового варианта она отличается отсутствием контактов, как раз и предназначенных для управления передними противотуманками.

У меня как раз и отсутствуют контакты номер 3 и 4:

Ну, слава богу, в схемах-то я мало-мало разбираюсь, и поэтому, пораскинув мозгами, я придумал такую модификацию:

Показанный на рисунке полупроводниковый прибор — это не транзистор, а симистор типа MAC97. В принципе, подойдет и тиристор, практически любой — от BT134 до отечественного КУ201 или КУ202, только надо учесть, что у тиристоров (и симисторов в другом корпусе) иная цоколевка.

Я взял МАC97 просто потому, что он у меня был.

Если смотреть на разъем МУС со стороны проводов, то среднюю ножку симистора (или управляющий электрод тиристора) через резистор 1,5 килоом надо подсоединить к желто-коричневому проводу, а третью (анод тиристора) — к толстому зеленому.

В показанном варианте схемы для включения передних противотуманок надо включить зажигание, включить ближний свет, а затем нажать кнопку включения задних противотуманных огней. На контакте МУС №1 появляется +12 вольт, которые отпирают тиристор/симистор, в результате чего подается напряжение на реле включения передних противотуманок. Схема обладает одной особенностью: если повторно нажать на кнопку, то задние огни погаснут, на контакте №1 МУС напряжение пропадет, но симистор или тиристор останется открытым, и передние противотуманки продолжат светиться. Погасить их можно ровно теми же способами, которыми гасится ближний свет, а именно: выключением зажигания или выключением ближнего света. Причем если затем снова включить ближний свет, то противотуманки не включатся, пока снова не нажмешь кнопку. Таким образом, случайно забыть противотуманные фары включенными и посадить аккумулятор весьма затруднительно, чего и добивался.

По сравнению с опубликованными в интернете способами подключения передних противотуманных фар к штатной схеме Калины, предлагаемый вариант не требует переделок МУС, и обходится буквально в 15 рублей!

Какие лучше?

Обычно в штатной оптике стоят галогенные элементы, менять на такие же, но более мощные, не имеет смысла. Лампы в противотуманки лучше устанавливать светодиодные, хороший вариант — заменить лампу противотуманной с ксеноном (автор видео — Учимся водить машину. Все секреты начинающим.).

Светодиоды можно устанавливать в ПТФ без ограничений, в отличие от ксенона. Замена лампочки в противотуманной фаре не требует специального оборудования и специфических знаний, поэтому заменить ее можно самостоятельно. Покупать лучше изделия проверенных брендов, так как дешевые китайские образцы часто некачественные и быстро выходят из строя.
