Volkswagen Tiguan 2.0TDI › Бортжурнал › Про систему контроля давления воздуха в шинах

Сегодня попробую описать специфику именно системы контроля давления (опционально устанавливаемой на Тигуаны немецкой сборки, а с весны-лета 2012 года, вроде, и на Калужские). Также выскажу своё мнение о целесообразности её применения.
Сразу скажу, что система контроля давления в шинах

это не то же самое, что и
система контроля падения давления воздуха в шинах
.

Система контроля давления в шинах

показывает на приборке числовое значение давления в каждом колесе, для чего используются датчики и передатчики в каждом колесе. При движении они (передатчики) на определенной частоте отдают информацию о давлении в колесе. А делается это при движении для того, чтобы элементы питания передатчиков не разряжались раньше времени.

Система контроля падения

давления в шинах
(отличие только в слове «падения») информирует только о том, что, предположительно, как минимум в одном колесе давление отличается от других, т.е., скорее всего, оно упало.
В отличие от системы контроля давления, более простая система контроля падения давления работает не на основании показаний датчиков давления, а на основании измерения расстояния, преодолеваемого колесом за один оборот. Измерение проводится с помощью датчиков ABS.

Визуально систему контроля давления в шинах можно распознать

по серебристым соскам на колесах с характерным расширением снизу (видно на фото ниже) и по доступности страницы с показаниями датчиков давления в шинах на приборке (пример на первой картинке в посте).

О наличии системы контроля падения давления говорит кнопка калибровки давления. При наличии системы контроля давления этой кнопки нет!

Стоимость системы контроля давления в шинах

составляет $206, если её установка проводится на заводе.

Преимущества системы контроля давления в шинах

в том, что она способствует сокращению износа резины: — во-первых, она контролирует разные значения давления и выдает различные рекомендации в зависимости от загрузки машины; — во-вторых, она информирует о точных показаниях давления в каждом колесе, что позволяет вовремя заметить относительно небольшие отклонения, и привести давление в требуемое состояние.

Особенности системы контроля давления в шинах

в том, что требуется более аккуратное обращение с вентилями на колесах, т.к. именно в них находятся датчики. Также примерно раз в 5-6 лет необходимо производить замену вентилей и уплотнительных колец, хотя дорогостоящий передатчик при этом можно не менять.

Реалии ценообразования.

А вот это, пожалуй, самая неприятная особенность системы контроля давления, с которой я столкнулся на собственной шкуре. Предположим, Вы владеете автомобилем с данной системой. Ведь $206 — это не такая большая сумма за достаточно удобный и функциональный механизм, предоставляемый за эту плату. По мере приближения зимы Вы, безусловно, задумаетесь, что лучше:
2 раза в год монтировать резину на штатные диски и рисковать возможным повреждением датчиков
или
приобрести второй комплект дисков на зимний период и доукомплектовать этот комплект датчиками давления воздуха в шинах
. Ответ напрашивается вроде как сам собой: берем второй комплект. И тут из-за угла подкрадывается зарытая собака. Оказывается, что комплект датчиков для колес стоит примерно $500. Да, я не ошибся. Вся система в сборе (включая еще и приемник сигнала, и некую часть системы комфорта) стоит $206, а 4 датчика с передатчиками (то, что надо вставить в колеса) стоит $500. Вот и думай после этого, может зимой покатаемся без системы контроля давления?

Принцип работы системы TPMS

С началом движения автомобиля колесные датчики начинают передавать данные в блок управления по радиоканалу. Сигнал каждого датчика содержит информацию о его идентификаторе, величине давления и направлении вращения колеса. Спустя несколько минут происходит адаптация датчиков, и контрольный блок по уровню сигнала осуществляет привязку их показаний к конкретному колесу передней и задней осей. После этого контроллер начинает отображать текущие показания давления на экране панели приборов Тигуана. Функция «Autolocation» позволяет однозначно определить, в каком именно колесе произошло снижение давления, и сообщить об этом водителю.

Блок управления системой TPMS и приемная антенна располагаются с наружной стороны кузова автомобиля, в районе ниши запасного колеса. Это обеспечивает наиболее эффективный прием радиосигналов от всех колесных датчиков.

Блок управления подключен к бортовой электросети автомобиля, а сами датчики давления в шинах имеют автономный элемент питания с расчетным сроком службы от 4 до 7 лет. Производитель рекомендует выполнять замену датчиков давления в шинах через каждые 50 000 км пробега.

Тормоза

Тормозные колодки, Барабанные колодки, Датчик износа колодок, Ремкомплект колодок, Распорка колодок, Задние колодки, Колодки ручника, Передние колодки, Тормозные накладки, Тормозные диски, Задние тормозные диски, Передние тормозные диски, Тормозной барабан, Задний тормозной барабан, Подшипник барабана, Тормозные шланги, Тормозные трубки, Суппорт тормоза, Ремкомплект суппорта, Задний суппорт, Направляющие суппорта, Передний суппорт, Поршень суппорта, Пыльник суппорта, Скоба суппорта, Гидроаккумулятор, Вакуумный усилитель тормозов, АБС, Блок АБС, Датчик АБС, Вакуумный насос, Педаль тормоза, Выключатель стоп сигнала, Пневматические тормоза, Стояночный тормоз, Трос ручника, Тормозной цилиндр, Главный тормозной цилиндр, Тормозной бачок, Рабочий тормозной цилиндр, Задний тормозной цилиндр, Передний тормозной цилиндр, Ремкомплект тормозного цилиндра

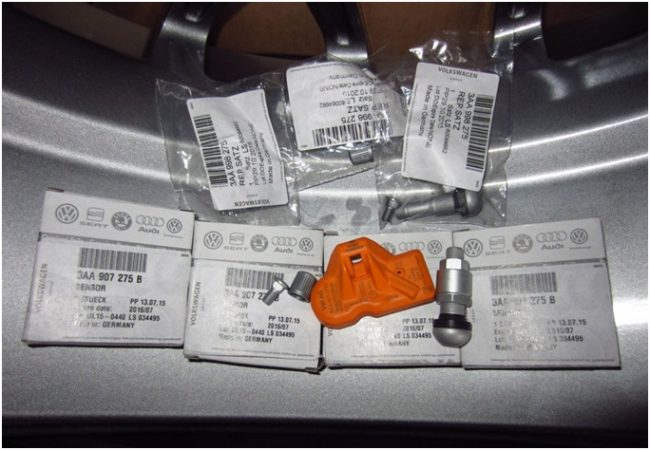

Установка датчиков давления в шинах

Датчики контроля давления располагаются на внутренней поверхности обода диска, чтобы после сборки колеса измерительный сенсор находился внутри полости шины. Установка датчиков без особых трудностей может быть выполнена автовладельцем самостоятельно:

• В корпус датчика вставляется специальный винт с квадратной головкой, на ответную часть прикручивается вентиль (но не затягивается до упора, чтобы обеспечить возможность регулировки высоты ниппеля на колесном диске).

• Собранный узел устанавливается в отверстие на диске. При этом необходимо выровнять датчик давления для наиболее плотного прилегания к ободу и убедиться в отсутствии перекоса или замятия уплотнительного резинового кольца на вентиле. Также выполняется вертикальная регулировка ниппеля.
• С наружной стороны диска на штуцер надевается фиксирующая гайка, датчик давления удерживается рукой и гайка завинчивается до тех пор, пока уплотнительное кольцо ниппеля не обожмет края посадочного отверстия с внутренней стороны диска.

Предупреждение! Согласно руководство по эксплуатации Volkswagen Tiguan затяжку гайки вентиля следует производить динамометрическим ключом с усилием 8 Нм.

После выполнения указанных операций диск готов к установке резины.

Привод

Приводной вал, Шрус (граната), Шрус наружный, Шрус внутренний, Шрус правый, Шрус левый, Пыльник шруса, Трипоид, Гайка шруса, Стопорное кольцо, Кардан, Крестовина, Подвесной подшипник, Карданный подшипник, Эластичная муфта, Мост, Передний мост, Задний мост, Редуктор моста, Подшипник редуктора, Сальник редуктора, Дифференциал, Датчик полного привода, Муфта халдекс, Подшипник дифференциала, Сальник дифференциала, Сателлиты, Подшипник моста, Полуось, Подшипник полуоси, Сальник моста, Хвостовик моста, Подшипник хвостовика, Осевой подшипник, Раздатка, Раздаточная коробка, Сальник раздатки, Подшипник раздатки, Цепь раздатки

Датчик давления в шинах фольксваген тигуан

Коллеги всем привет.

Собираюсь менять штамповку r16 на r18 реплику ауди ЛС. Встал вопрос о Перестановке датчиков. Уже мозг пухнет. Жалко датчики взбрасывать и возится с отключением системы. Буду рад полезной информации.

Долго лазил в сети с вопросом. Нашел схожую тему на форуме пассатов. В итоге пришел к выводу что аккуратно можно пере ставить датчики. 1) Ребята с форума пишут что датчик крепится к ниппелю обычным винтиком. А к диску «вроде бы» подобием двустороннего скотча. Так это или нет? 2) Второй вопрос: пишут про специальное место для датчика на диске. Подскажите как выглядит это место и какие диски покупать.

Открою маленькую тайну: в Тигуанах есть два способа проверки давления в шинах: — косвенно, через АВС ИЛИ — прямое, через датчики

Здесь, на форуме, обсуждалось, как снимать эти датчики и переставлять их. Вот только тему не припомню.

Открою маленькую тайну: в Тигуанах есть два способа проверки давления в шинах: — косвенно, через АВС ИЛИ — прямое, через датчики

Здесь, на форуме, обсуждалось, как снимать эти датчики и переставлять их. Вот только тему не припомню.

Привет. Я искал, возможно не столь усердно. Тема именно для датчиков, которые находятся в колесах (прикреплены к ниппелям с внутренней стороны дисков).

Добавлено через 4 минуты Продолжил изучение данной темы. Большое спасибо коллегам на форуме passat-club. Там нашел подробное описание процедуры замены и фото. Итак процедура снятия и переустановки по совету Romarios:

«Итак, всё-таки я эту тему добил, попытаюсь скомпоновать и выложить инфу, которую раздобыл: 1. картинки/фотки самого датчика и как он установлен на оригинальном диске выложил выше, замечу, что даже оригинальный диск не был отбалансирован и «приспособлен» под датчик и даже ещё больше скажу — датчик на нём стоял очень коряво. 2. Переставить датчик давления можно в т.ч. и на неоригинальныйдиск, что я и сделал, о чём чуть позже. 3. При снятии датчика с диска (нужна головка на 12 или ключ рожковый) может повредиться резиновое уплотнительное колечко (у меня одно порвалось), которое можно заказать в виде ремкомплекта (номера см. в постах выше ) или разобрать запаску и вынять датчик оттуда, что я и сделал. плюс при снятии датчика мы получаем деформированные (так было у меня из-за нерасчитанных под датчики оригинальные диски), его для поледующей установки надо выровнять, для этого кладём его на что-то ровное и твёрдое, подбираем под внутренний радиус (кольцо фигурное) что-нибудь (вороток старого типа подошёл идеально) и несколькими ударами молотка по воротку ровняем шайбу. резинка сильно деформирована, можно опустить в горячую воду на несколько минут и она востановится, всё датчики готовы к установке. 4. Я ставил на диски Enzo H у них даже плоская выемка видна под установке датчика, короче датчик садится идеально (датчик сделан так, что может менять положение относительно штуцера и таким образом можно не париться из-за разной геометрии обода диска, т.е. он всегда будет плотно прилегать при зажиме) ! зажимается моментом 8 Нм . 5. Всё датчик стоит, воздух не травит (проверил) колёса пока не ставил, но по информации от комрадов с соседних форумов адаптировать ничего не надо, просто ставим колёса и едем 17 или 18 километров. Для балансировки понадобилось приличное колличество грузов (ок.150г), но на оригинальных дисках грузов было тоже много. «

Отвечая на свои вопросы: — Специальное место на диске представляет собой канавку по все окружности диски, именно туда и ложится сам датчик. — К диску датчик не крепится ни скотчем ни другим способом. — Колпачки рекомендуется использовать пластиковые, так как металлические окисляются, в последствии ломается весь сосок.
