Как провести замену масла в АКПП Фольксваген Пассат Б6 своими руками

Периодичность замены

Компания Volkswagen не рекомендует производить замену жидкости. Это связано с тем, что заводская смазка изначально рассчитана на весь срок службы автомобиля. Однако производитель не учитывает суровые российские условия, в которых регламент замены жидкости сокращен 30-40 тысяч километров. Чем раньше менять масло, тем будет лучше для коробки передач. Под воздействием неблагоприятных факторов жидкость быстро утрачивает свои полезные свойства, и уже не способно охлаждать компоненты АКПП, а также предотвращать их преждевременный износ. В результате коробка передач рано или поздно выйдет из строя, если своевременно не предпринимать меры.

Признаки необходимости замены масла могут быть следующие:

1.Рывки и нечеткое переключение передач 2.Падение мощности двигатели 3.Шумы, стуки и вибрации в АКПП 4.При проверке состояния масла жидкость воняет горелым, и со временем приобретает черный цвет

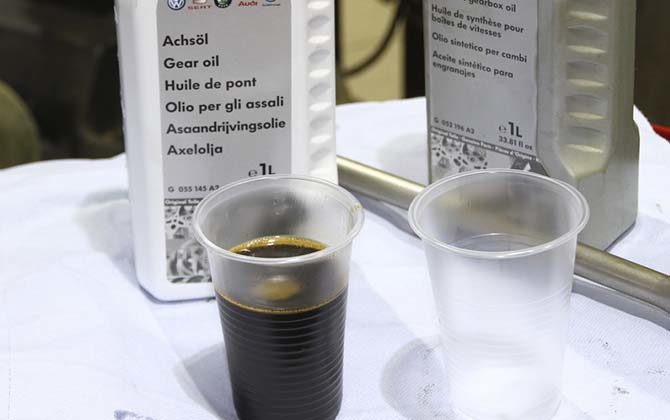

Интервал замены трансмиссионного масла

Давайте прежде чем поговорим об интервале, посмотрим какие модели автоматов устанавливались на Passat b5.

• 01N – это четырехступенчатый автомат. Главным отличием этой коробки является то, что она может адаптироваться к манере езды водителя;
• 01V или 5HP19 – это была пятиступка. У данного типа автомата есть функция типтроника. Она позволяет вручную переключать передачи на коробке.

На обоих АКПП Пассат Б5 производитель не рекомендует менять масло, ссылаясь на то, что оно не заменяемо и на нем можно ездить пять лет. Но мы-то знаем, что это специальный маркетинговый ход, чтобы автовладелец после двух лет, а то и меньше, выкидывал АКПП на Пассат Б5 и покупал новый.

Внимание! Для российских дорог, как и для тяжелых климатических условий, не заменять масло на Passat b5 приведет не только к тому, что коробка выйдет из строя, но еще и двигатель будет барахлить.

Поэтому я советую менять смазывающее средство на Пассат Б5 через 60 тысяч километров полностью, а через 30 тысяч км делать частичную замену. Это убережет вашу АКПП передач на Пассат Б5 от капитального ремонта, ну, по крайней мере на 250 тысяч км пробега, как минимум. Если вы, конечно, не будете забывать делать регулярное техническое обслуживание автомату раз в год.

Читать

Замена масла в АКПП Daewoo Matiz

Однако, если вы обнаружили следующие симптомы, то рекомендуется провести замену масла сразу же:

• рывки и сложности в переключении скоростей;
• автомат думает некоторое время прежде, чем произвести переключение;
• вибрация и шумы в АКПП Пассат Б5.

Далее поговорим о том, какое масло заливать в АКПП. Но прежде, скажите, как часто вы меняете масло на своем авто и когда делали его в последний раз.

Приступаем к замене масла

1. Предварительно прогреть двигатель, достигнув рабочей температуры в масле АКПП
2. При включенном моторе поработать коробкой передач во всех режимах
3. Заглушить мотор, затем установить автомобиль на смотровую площадку с обеспечением полного доступа к нижней части машины. Это может быть эстакада, смотровая яма, подъемник или, в крайнем случае, подойдет домкрат
4. Коробка передач переводится в парковочный режим Р
5. Деомнтаж поддона – данная процедура необходима для получения доступа к масляному фильтру, который является одноразовым, и нуждается в замене. Итак, для снятия поддона нужно сначала вытащить защиту, за которой скрывается непосредственно сам поддон. Обратим внимание, что на поддоне есть пробка сливного отверстия. Под нее подставляем тару, в которую будет стекать отработанная жидкость
6. Откручивается пробка, после чего наблюдаем процесс вытекания масла. Но в данном случае вытечет только половина от всего объема жидкости
7. Итак, продолжаем снимать поддон. Для этого воспользуемся шестигранником, чтобы выкрутить все болты, удерживающие поддон. После снятия поддона обратим внимание на магниты, размещенные на внутренней поверхности поддона. Они предназначены для притягивания металлической стружки. Поверхность надо тщательно промыть, прочистить, обезжирить и вытереть насухо. Надо стараться по возможности полностью очистить магниты, так как наличие стружки может стать причиной преждевременного износа компонентов КПП
8. После демонтажа поддона открывается доступ к масляному фильтру, снимаем его и меняем на новый аналог
9. Следующий этап – снятие наконечников проводов, идущих от плиты управления. Провода надо отвести в сторону, предварительно освободив их от фиксации. В этот момент селектор коробки передач должен находиться в исходном положении
10. Переходим к демонтажу плиты управления. Для этого понадобятся торксы, чтобы открутить 17 болтов, удерживающих плиту управления. При этом откручивать их надо в определенной последовательности. Каждый болт пронумерован. Так, сперва снимается болт №17, затем №16, потом №15 и так далее, до болта №1
11. Снимать плиту надо осторожно, придерживая ее, чтобы не свалилась. Плита снимается с коробки, после чего вымывается и очищается от масляных подтеков
12. Обратим внимание на устройство плиты управления. В нее входят пять составных узлов. Плита оборудована массивной пластиной с шариками и жиклерами, которые надо промыть и вытереть насухо
13. Разобрать все составные элементы плиты, протереть и просушить их
14. Следующий этап – демонтаж пластины, которую тоже надо тщательно промыть и высушить. Шарики, жиклеры и пружинки извлекаются тонким пинцетом. Их желательно выкладывать таким образом, чтобы не запутаться при их установке обратны. Каждый элемент промывается в бензине, затем протирается сухим чистым полотенцем
15. Подождать, пока все разобранные детали подсохнут, если есть в этом необходимость. Затем переходим к следующему этапу
16. Сборка плиты управления, затем ее последующая установка обратно на место. Плиту следует прикручивать болтами в обратной последовательности – от №1 до №17
17. Подключить и зафиксировать проводку
18. Поставить новый масляный фильтр
19. Устанавливаем поддон, предварительно заменив в нем прокладку. Также еще надо заменить прокладку сливного отверстия
20. После закрепления болтами приступаем к заливке нового масла
21. Для этого выкручиваем соответствующее отверстие, в которое будет заливаться новая смазка
22. Залить свежее масло в определенном количестве. Лить надо до тех пор, пока из отверстия не начнет появляться жидкость. В этот момент заливку прекратить, и закрыть пробку
23. Запустить двигатель, дать ему поработать на холостых оборотах несколько минут. Чтобы прогнать масло по всем каналам АКПП, нужно поработать коробкой передач во всех режимах
24. Заглушить мотор, долить жидкость при необходимости
25. Включить двигатель, совершить короткую поездку по городку продолжительностью в 5-10 километров, затем снова проверить уровень. На этом процесс замены масла в АКПП Volkswagen Passat B6 успешно завершен.

Расход топлива

Расход топлива обеих коробок лежит в пределах от 7,9 до 8,5 литров на 100 км. При этом объем может меняться в зависимости от условий эксплуатации транспортного средства и стиля вождения.

Ниже представлена таблица, в которой рассмотрены определенные условия, а также возможный расход по данным завода-изготовителя.

Однако, несмотря на значительное потребление топлива, АКПП ценится многими автолюбителями, так как представляет собой достаточно надежный агрегат, обеспечивающий комфортное передвижение автомобиля. Кроме этого, по словам многих владельцев Volkswagen Passat B6, реальный показатель расхода выше того, который указывает завод.

При городском режиме он составляет 9,7-10,5 литров, на трассе – 8-8,8 л, в смешанном режиме (трасса + город) – 8,5 л.

Замена масла АКПП VW Passat B6 (1.8 TSI BZB)

Причина замены: Масло подтекало через сальник (после его замены), в результате в коробке объем уменьшился на 2 литра. Это привело к повышению температуры, подгоранию фрикционов и жжению масла. Фото и описание тут.

Замена масла произведена на АКПП 09G автомобиля VW Passat В6 (АКПП с буквенным обозначением KGV).

Аналогично замена производиться на коробках с буквенным обозначением: для моторов 1,6 л — 85 кВт FSI совместно с HXK, JUB, KGS; для двигателей 2,0 л — 110 кВт FSI совместно с HFT, HVW, HXJ, JUC, KGT; для силовых агрегатов 1,8 л — 118 кВт TFSI совместно с JYY, KGV; для моторов 2,0 л — 147 кВт FSI совместно с HHP, HRN, JUD, JZV, KGU).

Такие АКПП устанавливают на автомобили VW — Beetle (с 2006 г.в.), GOLF и GOLF PLUS (с 2004 г.в.) , Jetta (c 2006 г.в.), PASSAT (с 2006 г.в.), PASSAT CC (с 2009 г.в.), POLO (с 2009 г.в.), Touran (c 2003 г.в.) Audi A3 (с 2004 г.в.). Skoda — Fabia (с 2007 г.в.), Octavia (с 2004 г.в.),Rapid (с 2013 г.в.), Roomster (с 2006 г.в.), Superb (с 2008 г.в.), Yeti (с 2014 г.в.) Seat — Altea (с 2004 г.в.), Ibiza (с 2006 г.в.), Leon (c 2006 г.в.), Toledo (с 2005 г.в.).

Регламент на замену масла АКПП:По данным из программы ELSA, масло в данных КП меняется только при эксплуатации в жарком климате — 60 тыс.км. Россия не относится к странам жаркого климата и соответственно масло не нужно менять. Мы рекомендуем его менять, как для стран с жарким климатом. Так как масло при любых условиях эксплуатации теряет свои свойства.

Причина замены в нашем случае:Через подтекающий сальник, коробку покинуло около 2-х литров масла. Соответственно перегрев с подгоранием фрикционов и жженое масло в коробке.

Полная замена трансмиссионной жидкости в АКПП

Полная замена полностью идентична частичной, то с небольшой разницей. Нужно избавиться от старой жидкости полностью, что нельзя сделать с помощью частичной замены. Для этого на СТО используется аппарат высокого давления. Он полностью выгоняет отработанную жидкость, пока не польется свежее масло.

Эту же процедуру можно повторить в условиях гаража. Понадобится пятилитровая бутылка. А также пригласите напарника для помощи.

1. Открутите шланг с обратки системы охлаждения и вставьте в пятилитровую бутылку.
2. Попросите напарника завести двигатель Пассата.
3. Ожидайте пока все черное масло выйдет из АКПП Пассата.
4. Когда польется светлое масло, то попросите напарника остановить мотор. Установить шланг обратки на место.
5. Залейте столько смазки в АКПП Пассат, сколько вышло.
6. Заведите авто и прокатитесь на нем.

Этот принцип называется методом замещения. А вы когда-нибудь меняли смазку с помощью этого метода?

Порядок замены масла в АКПП Фольксваген

• Какие потребуются запчасти для замены смотрим тут.
• Что потребуется из инструмента смотрим здесь.
• Стоимость работ по замене масла в АКПП.

Приступаем к выполнению работы:

1. Снимаем защиту картера двигателя.
2. Выкручиваем сливную пробку шестигранником 5 мм.
3. Масла сольётся примерно 0.5-0.8 литра, так как там стоит переливной стакан.
4. Как масло перестало течь, выкручиваем, тем же шестигранником 5 мм из того же отверстия переливной стакан и продолжаем сливать масло. Масла сольётся примерно 2,5 литра.
5. Закручиваем сливную пробку обратно, затягивать не обязательно.
6. Теперь по периметру поддона откручиваем болты крепления поддона.
7. Снимаем масляный поддон. Внимание!Будьте осторожны, так как масло из поддона слито не всё! Там осталось около 500 мл масла. Не пролейте масло на себя!
8. На фото видно, сколько масла в поддоне осталось.
9. Далее откручиваем масляный фильтр.
10. Снимаем масляный фильтр. Внимание! При снятие фильтра будьте осторожны, масло польётся из отверстия и немного из фильтра!
11. Фильтр в сравнении с новым.
12. Затем снимаем с масляного поддона старый резиновый уплотнитель.
13. Из поддона извлекаем магниты. Промываем и очищаем их.
14. Промываем масляный поддон АКПП wv.
15. Устанавливаем магниты обратно в масляный поддон.
16. Устанавливаем ограничительные втулки в новый уплотнитель (новые втулки идут в комплекте с прокладкой).
17. Устанавливаем новый резиновый уплотнитель на отмытый масляный поддон.
18. Очищаем и обезжириваем прилегающую поверхность поддона к АКПП.
19. Устанавливаем новый масляный фильтр АКПП и затягиваем болты моментом 11 Нм.
20. Устанавливаем масляный поддон на место и затягиваем болты крепления поддона крест на крест моментом 10 Нм.
21. Далее выкручиваем сливную пробку.
22. Закручиваем обратно переливной стакан. По нему выставляется необходимый уровень масла.
23. Подключаем заправочное устройство и заливаем 3 литра масла. Полный заправочный объём масла на коробках KGV и аналогичных ей около 7 литров. При частичной замене масла заменяется только 3,6 − 3,8 литра масла. По желанию можно произвести несколько этапов частичной замены масла.
24. Как залили три литра масла, оно начинает вытекать обратно, не отключая заправочного устройства (убираем в сторону). Подключаем прибор и выполняем план проверки по выставлению уровня масла в АКПП. Диапазон температуры масла АКПП для проверки должен составлять 35 − 45 градусов.

• Заводим мотор и греем масло АКПП до 35 градусов. Пока масло греется, мы прогоняем по всем передачам АКП, задерживаясь на каждой передаче по 5 сек., а затем возвращаем селектор в положение «P».
• Когда температура достигла 35 градусов продолжаем заливать масло. В нашем случае вошло ещё 800 мл. масла, затем оно стало стекать через мерный стакан.
• Пока масло стекает, меняем уплотнительное кольцо на сливной пробке.
• Ждём момента когда масло начнёт стекать тонкой струйкой, что указывает на верно выставленный уровень.
• Закручиваем сливную пробку и затягиваем моментом 27 Нм.
• Замываем все масляные подтёки на поддоне и корпусе АКП.
• Ставим защиту картера двигателя.
• Замена масла в автоматической АКП завершена.

Что потребуется из материалов и запасных частей:

Наименование	OEM номер	К-во	Цена, ед.
Прокладка поддона АКПП	09G 321 370	1	3 200 руб
Фильтр масляный АКПП	09G 325 429 A	1	3 400 руб.
Масло ATF	G 055 025 A2	4	1 500 руб./ за 1 литр.
Уплотнительное кольцо	09D 321 181 B	1	130 руб.

Аналоги запчастей (данные з/ч высокого качества):

Проверяем уровень

У АКПП Пассат б5 нет щупа для проверки уровня. Поэтому как проверка, так и долив масла в этой АКПП будет усложнен. Чтобы сделать самостоятельную замену масла новичку, который еще мало разбирается в АКПП Пассат, нужно позвать на помощь опытного механика.

Процедура проверки уровня смазки в АКПП Пассат следующая:

1. Заведите двигатель. Проверка уровня всегда проводится на прогретую АКПП.
2. Через минут пять либо прокатитесь на нем километра 3 или проведите кулисой селектора передач по всем положениям. Задерживаясь на каждом режиме по две секунды. Не забудьте нажать на педаль тормоза.
3. Остановитесь на ровной поверхности и поставьте автомобиль на ручник. Мотор не глушите.
4. Залезьте под Пассат с шестигранником в руках на 17.
5. На поддоне АКПП найдете пробку для слива. Открутите ее шестигранником.
6. Масло должно вылетать из отверстия небольшими каплями. Конструкция устроена так, что, когда работает мотор, при нормальном уровне, масло в АКПП Пассат б5 находится немного выше заливного отверстия.
7. Если в отверстии будет сухо и никаких капель автовладелец не наблюдает, то долейте в АКПП смазывающую жидкость.

Внимание! Для долива масла в автомат Пассат б5 нужен заправочный штуцер V.A.G.1924. Его вставьте одним концом в отверстие, другим – в бутылку с маслом. Лейте до тех пор, пока смазка не польется из отверстия. Вытащите его и закрутите пробку. Покатавшись в течение 10 минут на авто, снова проверьте уровень.

Инструментарий

Чтобы работать было удобнее, подготовьте все необходимое заранее.

Кроме инструментов понадобится:

• масло;
• фильтр;
• уплотнительное кольцо;
• емкость для сливания масла.

Фильтр указан, так как при замене смазки в АКПП рекомендуется менять и фильтр.

Набор автомобильных инструментов в чемоданчике

Какое смазочное вещество лучше использовать и сколько его нужно

Перед тем как будет проводиться плановая или вынужденная замена, нужно запастись трансмиссионной жидкостью. К употреблению настоятельно рекомендуют только оригинал. Его каталожный номер – G 052162A2.

Однако не всегда такое масло может оказаться под рукой, да еще и в достаточном количестве. Тогда с особой осторожностью и аккуратностью можно заливать в АКПП Фольксваген Пассат трансмиссионную жидкость других производителей. Это могут быть марки ESSO ATF LT 71141 или MOBIL LT 71141.

В любом случае использовать можно только то масло, что рекомендуется для автоматических коробок. В самом крайнем случае обращаются к серии универсальных масел. При возникших проблемах с АКПП Пассата выручает Vavoline Max Life.

Замена смазки в АКПП сопровождается процедурой смены старого фильтра на новый. С учетом этого обстоятельства лучше обзавестись 9 литрами трансмиссионного вещества. Остаток можно использовать для доливки.

Выбор подходящего масла

В целом, чтобы избежать лишних неприятностей, замену нужно производить регулярно. По обобщенным рекомендациям для нормальной работы АКПП это нужно делать через 100 тысяч километров пробега первый раз. Затем каждые 50 тысяч километров. Для того чтобы точно определить как часто нужно производить эту процедуру в вашем Фольксваген Пассат Б6, следует обратиться к описанию.

Однако, если АКПП начала работать с перебоями, возможно замена смазки потребуется раньше. Сигналом к тому, что пришло время может служить выпадение любой передачи или просто рывки при их переключении.

Трансмиссионное масло ESSO ATF LT 71141 1л

Для АКПП согласно общим рекомендациям можно использовать только такую смазочную жидкость, которая подходит к автоматическим коробкам. Наилучший результат будет если залить ту, которая рекомендована производителем. Возможно также использование универсальных масел, которые хорошо выручают в некоторых случаях. Из этой серии для Фольксваген Пассат Б6 можно применять Vavoline Max Life.

Когда может потребоваться замена масла

Начиная с поколения Фольксваген Пассат Б5, изготовитель рекомендует не производить смену рабочего вещества АКПП. Предполагается, что ресурса трансмиссионного масла должно хватить на полный срок эксплуатации автомобиля. Однако в силу многих обстоятельств замена смазочного материала все же может потребоваться.

Причинами для смены масла становятся различные нарушения режимов работы АКПП:

• во время движения происходят рывки или задержки автомобиля при переключении скоростей на всех режимах;
• проблемное переключение какой-то передачи или ее выпадение;
• некорректная работа из-за уменьшенного количества масла;
• продукты износа загрязнили плиту управления (в таком случае замена жидкости проблему не решает; понадобится промывка плиты).

Даже при нормальной работе АКПП, установленных на автомобилях 5 поколения (Фольксваген Пассат Б5) и старше, по обобщенным советам, замена масла производится первый раз после 100 000 км пробега. Потом эту процедуру рекомендуют осуществлять повторно через каждые 50 000 км. А при проявлении одного из описанных симптомов замена трансмиссионной жидкости должна производиться раньше. Промывка АКПП и смена смазки может потребоваться при частичном или полном ремонте этого агрегата.

Поэтапная инструкция по замене

Если полная замена масла в АКПП процесс сложный, то частичная довольно проста. Она не требует специальных сложных приспособлений и может быть произведена самостоятельно.

Автоматическая коробка передач в Фольксваген Пассат

1. Перед тем как начать рекомендуется немного прогреть двигатель автомобиля, после чего заглушить его. Рычаг переключения при этом должен быть установлен в положение «P». После этого можно приступать непосредственно к замене масла.
2. Чтобы получить доступ к АКПП Пассат Б6, нужно в первую очередь снять картер защиты двигателя.
3. Далее выкручиваем резьбовую пробку.
4. Выкручиваем сливную трубку и сливаем отработанную жидкость в какую-нибудь емкость.
5. Следующее это замена фильтра. Сначала достаем старый фильтр и ставим новый.
6. Теперь устанавливаем сливную трубку и зажимаем ее пока только руками.
7. Заливаем порядка трех литров масла и запускаем двигатель. Тут нужно переключать передачи, задерживаясь на каждой на 5-10 секунд. При этом не забывайте удерживать педаль тормоза. Когда все положения пройдены, заглушаем двигатель.
8. Теперь нужно добавить оставшееся масло. В целом необходимо будет залить в АКПП столько же, сколько было слито.
9. В конце закручиваем резьбовую пробку и устанавливаем защиту.

Вот и все – дело сделано. Это отнимает не так много времени, но может предотвратить серьезные поломки автомобиля и дорогостоящий ремонт.
