Устройство
Как устроен стартер? «ГАЗель» — достаточно простой автомобиль. Поэтому долго изучать конструкцию стартера не придется. Так, основные составляющие данного элемента — это:
- Электрический двигатель.
- Втягивающее реле.
- Якорь.
- Обгонная муфта. Также ее называют бендиксом.
- Щетки и держатели.
Все это помещено в отдельный металлический корпус.
Обычно он цилиндрической формы. К внутренней стенке стартера крепится 4 обмотки возбуждения и сердечник. Как крепится стартер? «ГАЗель» (402-й мотор) оснащается данным элементом у «колокола» коробки передач, рядом с маховиком двигателя, с которым элемент непосредственно воздействует. Крепится элемент на нескольких болтах. Причем винт вкручивается в сердечник, а тот уже прижимает обмотку к стенке стартера.
Автомобили лифан (х 60, х 50, lifan smily)
В России с каждым годом увеличивается количество автомобилей Lifan. Несмотря на предубеждения относительно китайских авто, они остаются популярными у потребителей. Причина этого в доступной стоимости и приемлемом качестве.

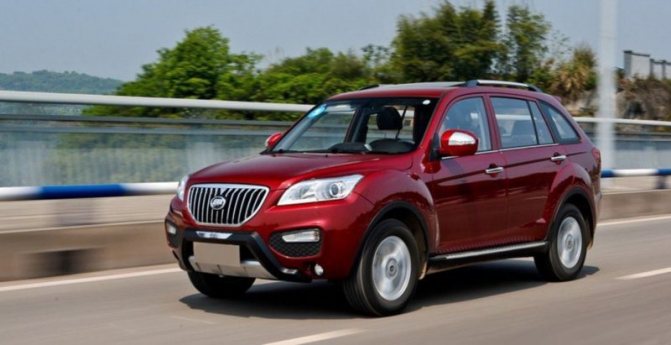

Модельный ряд представлен кроссоверами и бизнес-седанами. Техническое описание самого популярного кроссовера Lifan Х60:
- бензиновый 16-клапанны двигатель;
- 128 лошадиных сил;
- расход топлива — 8 л на 100 км;
- разгон до 100 км/ч за 11,2 с.
По показателям модель составляет конкуренцию Toyota RAV4, Chery Tiggo, Nissan Qashqai.
Несмотря на все положительные качества марки, эти автомобили тоже подвержены поломкам. Когда машина не запускается, сначала нужно проверить банальную вещь — уровень бензина в баке. Если с ним все в порядке, можно воспользоваться народными способами: попробовать завестись с горки или прикурить у соседа. Но в случае поломок первопричину нужно искать глубже.
Якорь
Без этого элемента не обходится ни один современный стартер. «ГАЗель» не является исключением. Якорь изготавливается из легированной стали и имеет вид оси. На механизме запрессованы коллекторные пластины, а также сердечник. В конструкции последнего имеются пазы для укладки обмоток якоря. Концы их закреплены в круговом порядке. Обмотка устанавливается на диэлектрической основе.
Внутренний диаметр корпуса и сердечника напрямую связаны друг с другом. Крепится якорь на задней и передней крышке стартера при помощи латунной втулки. Последняя также выполняет роль подшипника.
Реле стартера «ГАЗель»
Его автомобилисты называют «втягивающим». Элемент предназначен для передачи напряжения от замка зажигания на электрический двигатель такого элемента, как стартер. «ГАЗель» (406-й двигатель) при определенном обороте ключа начинает запускаться.
Механизм выталкивает обгонную муфту. Это и есть работа втягивающего реле. В задней части механизма имеются силовые контакты и подвижная «перемычка». Первые представляют собой обычные болты, что запрессовываются в эбонитовую крышку. При помощи гаек к ней присоединяются клеммы с аккумуляторной батареи.
Причины, почему не заводится Лифан
Причины, по которым не запускаются Lifan Х 50 и Х 60, общие для всех моделей марки:
- проблемы с контактами проводов;
- недостаточный уровень технических жидкостей;
- поломка стартера.
Для запуска мотора нужна искра, которая подается по электрической цепи от аккумуляторной батареи. Поэтому прежде всего необходимо проверить, что аккумулятор заряжен. Для этого важно поставить другой аккумулятор. Если автомобиль завелся, проблема в разряженной АКБ.
Если проблема не в этом, нужно проверить все провода и клеммы. Часто из-за окисления ток не доходит до места назначения, и электроцепь не замыкается. Также для китайских автомобилей характерны обрывы и перегнивание проводов, поэтому нужно визуально проверить их целостность.
Стоит проверить предохранители, которые находятся под рулевой колонкой и под капотом. Из-за чрезмерной нагрузки на сеть они могли перегореть, в результате чего машина перестала запускаться.
Для запуска автомобиля должно совпасть несколько условий. Производители закладывают их в механизмы, и все срабатывает автоматически, водителю остается только соблюдать правила эксплуатации и следить за уровнем технических жидкостей. Что может повлиять на старт мотора:
- недостаток масла;
- проблемы с подачей бензина;
- недостаток охлаждающей жидкости.
Чтобы масло и бензин подавались в нужном объеме, нужно следить за чистотой фильтров, а также за состоянием бензонасоса. Кроме бензина для пуска мотора нужен воздух. Он может не поступать совсем или поступать в недостаточном количестве из-за засора топливного фильтра. В техническом описании лифан смайли и других авто содержится информация о том, как часто нужно менять фильтры и обновлять масло.
Если антифриза недостаточно, двигатель может перегреться и закипеть. Его получится завести только после остывания. Для этого рекомендуется открыть капот и включить печку, чтобы мотор выпускал лишнее тепло.
О неисправности стартера можно судить по следующим признакам: при повороте ключа зажигания нет никаких звуков, не слышно, что двигатель пытается запуститься. В этом случае нужно проверить напряжение на стартере и катушке. Если оно отсутствует, придется менять деталь.
Кроме стартера может сгореть реле. В этом случае можно подключить стартер напрямую к АКБ. Если поможет, то менять придется реле. Если стартер не отщелкивает, проблема может быть как в нем, так и в реле.
Обгонная муфта
В простонародье ее называют бендиксом. Механизм взаимодействует с сердечником реле при помощи подвижного «коромысла». Сам бендикс представляет собой роликовый подвижный механизм. Закрепляется на валу якоря. Основное назначение обгонной муфты – передача крутящего момента на маховик посредством использования шестерен зацепления. Когда двигатель успешно запустился, венец маховика и приводная шестерня рассоединяются.
Так стартер не работает «вхолостую». При передаче крутящего момента в одну сторону ролики на сепараторе выходят из пазов и фиксируют шестерню на наружной обойме. Как только направление меняется, они «прячутся» в сепаратор, элемент вращается вне зависимости от наружной обоймы.
Нет подачи технических жидкостей: коротко о главном
Для формирования оптимального соотношения топливовоздушной смеси и успешного зажигания силового агрегата необходимо создать для мотора практически идеальные условия. Проблемы с запуском силового агрегата могут возникать в связи с:
- Недостаточным количеством антифриза или охлаждающей жидкости;
- Малом объемом или низким качество технического масла;
- Наличием засора в каналах подачи воздуха;
- Недостаточном объеме подачи топлива в камеры сгорания.
Демонтаж
Если машина стала плохо заводиться, необходима разборка стартера. «ГАЗель» первым делом ставится на «передачу». Далее снимают клемму с аккумулятора. Где находится стартер? «ГАЗель» укомплектовывается данным элементом на картере сцепления с правой стороны двигателя.
Причем неважно, какой у вас мотор – 406-й или 405-й. Процесс демонтажа одинаковый. Так, болты откручиваем головкой «на 10», а силовой провод – ключом «на 13». Сам шнур, что идет на втягивающее реле, имеет свой разъем, поэтому снимается легко без ключей.
Закипел силовой агрегат: и такую проблему можно решить
Данная ситуация возникает в случае интенсивной эксплуатации транспортного средства в непредназначенных для этого условиях. Закипания двигателя может возникнуть в результате следующих причин:
- Перегруз транспортного средства;
- Использование топлива с низким октановым числом;
- Длительное использование двигателя на низких оборотах;
- Вождение на передаче, не соответствующей оборотам двигателя;
- Обрыв или нарушение магистрального круга охлаждения мотора.
Как правило, предупредить закипания мотора можно отслеживая работу температуру силового агрегата. Если показатель на температурном датчике растет, то необходимо остановиться и проверить систему охлаждения и позволить мотору остыть – такова плата водителей за приобретение мало кубатурных моторов.
Читайте также:
Если двигатель все же закипел, то придется подождать пока рабочая температура мотора снизится до оптимального уровня, после чего потребуется долить недостающий объем антифриза. Строго не рекомендуется пытаться завести не остывший перегретый мотор, так как существует риск только усугубить проблему, добавив неисправность стартера или выход из строя клапанов.
После остывания закипевшего мотора и успешного зажигания требуется отвести автомобиль на ближайшее СТО – это позволит минимизировать ущерб от последствий перегрева. Также только что остывший мотор нельзя перегружать во избежание рецидива.
Разборка
Как своими руками производится разборка стартера? «ГАЗель» продолжает стоять на месте, а мы вынимаем элемент наружу. Первым делом снимаем заднюю крышку. Она крепится на двух шпильках. Понадобится ключ «на 10». Если крышка туго выходит, можно использовать молоток. Легкими ударами вынимаем ее наружу. Вынимаем щетки, обмотку, якорь и пластину. Осматриваем состояние элементов. Поскольку у нас стартер редукторный, добавляем в зубчатый элемент немного смазки.
Также маслом обрабатываем подшипник качения. Недопустимо, чтобы внутри были окислы и ржавчина. Чтобы устранить ее, используют очиститель карбюратора. Состав тщательно вымывает всю грязь с крышки и внутренностей стартера. Но будьте осторожны – продукт сильно ядовитый. Работать нужно в защитных перчатках. Очистив элемент от грязи, проверяем обмотку на предмет механических повреждений. При любых деформациях деталь подлежит замене. Причем неважно, будь это якорь, обмотка, пластина или другой элемент. Очень важно осмотреть зубья бендикса. Если они изношены, элемент меняется на новый.
Частые неисправности
Среди таковых необходимо отметить поломку реле стартера. Причина этого – смещение контактного диска или обрыв обмотки. Также нарушается контакт цепи питания, из-за чего элемент попросту отказывается работать. Причина может быть банальной – плохая затяжка проводов или окисление контактов. Еще одна частая проблема – стартер крутит, но мотор не заводится (слишком малая частота вращения колевала).
В этом случае специалисты отмечают высокую вязкость масла, слабую затяжку наконечников и нарушение контактов в щеточном узле. Хотя часто проблема заключается в изношенной АКБ. Для успешного запуска требуется напряжение не менее 12,5 вольта (чем выше, тем лучше). Уже при 10 вольтах мотор не завести. Как очищают контакты? Можно воспользоваться специальным очистителем либо применить крупнозернистую наждачную бумагу. Она тоже хорошо справляется со ржавчиной и окислами. Главное – не использовать средство ВД-40, поскольку оно содержит масло. А как известно, оно не проводит электрический ток. Да, для ржавых болтов это отменное средство, но очищать им контакты не следует.
Блок предохранителей
Расшифровка и схема блоков предохраниетелей автомобиля Лифан Х60
Блок предохранителей в салоне
- 1. Резерв
- 2. Реле задних ПТФ
- 3. Реле обогрева стекла
- 4. Резерв
- 5. Резерв
- 6. Реле вентилятора
- 7. Система диагностики
- 8. Экран м/ф дисплея
- 9. Комбинация приборов
- 10. Блок управления сигнализацией
- 11. Резерв
- 12. Электропитание ВСМ
- 13. Электропитание люка
- 14. Обогрев зеркала заднего вида
- 15. Обогрев заднего стекла
- 16. Центральный замок
- 17. Резерв
- 18. Фонарь заднего хода
- 19. Экран м/ф дисплея/комбинация приборов/люк
- 20. Подогрев сиденья водителя
- 21. Электропитание кондиционера
- 22. Вентилятор
- 23. Реле
- 24. Пинцет
- 25. Запасной предохранитель
- 26. Запасной предохранитель
- 27. Запасной предохранитель
- 28. Запасной предохранитель
- 29. Запасной предохранитель
- 30. Запасной предохранитель
- 31. АМ1
- 32. Подушка безопасности
- 33. Передний стеклоочиститель
- 34. Диагностика противоугонной сигнализации
- 35. Резерв
- 36. Прикуриватель
- 37. Зеркало заднего вида
- 38. Мультимедийная система
- 39. Потолочные фонари
- 40. Задний стеклоочиститель
- 41. Указатель поворота
- 42. Стоп-сигнал
- 43. Вспомогательный источник питания
- 44. Резерв
- 45. Стеклоподъемники
- 46. Резерв
- 47. Резерв
- 48. Резерв
- 49. Резерв
- 50. АМ2
