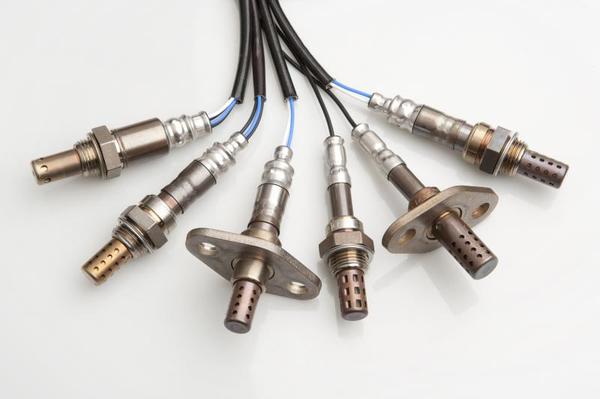

Обрыв цепи подогрева датчика кислорода Почему выскочила ошибка р0135 ДК1

Причины возникновения ошибки P0130

Наиболее распространенными причинами возникновения данной ошибки являются:

• Отсоединение разъема датчика кислорода
• Коррозия разъема датчика кислорода
• Повреждение электрических проводов, идущих от датчика кислорода к ECM
• Ограничение подачи топлива (неисправность топливного насоса или засорение топливного фильтра)
• Нарушение герметичности системы впуска воздуха
• Нарушение герметичности воздушной или топливной системы
• Неисправность датчика массового расхода воздуха
• Неисправность датчика абсолютного давления во впускном коллекторе
• Неисправность в системе улавливания паров топлива
• Неисправность датчика кислорода
• Неисправность регулятора давления топлива
• Неисправность модуля управления двигателем (ECM)

Точная проверка лямбда зонда

Точнее всего определить неисправность датчика концентрации кислорода позволит осциллограф. Причем использовать профессиональный аппарат необязательно можно снять осциллограмму используя программу-симулятор на ноутбуке либо другом гаджете.

График правильной работы датчика кислородаНа первом рисунке в данном разделе представлен график правильной работы датчика кислорода. В этом случае на сигнальный провод поступает сигнал, похожий на ровную синусоиду. Синусоида в данном случае означает, что контролируемый датчиком параметр (количество кислорода в выхлопных газах) находится в предельно допустимых границах, и просто происходит его постоянная и периодическая проверка.

График работы сильно загрязненного датчика кислорода.

График работы датчика кислорода на обедненной топливной смеси.

График работы датчика кислорода на обогащенной топливной смеси.

График работы датчика кислорода на бедной топливной смесиДалее представлены графики, соответствующие сильно загрязненному датчику, использованию двигателем автомобиля обедненной топливной смеси, богатой смеси, а также бедной смеси. Ровные линии на графиках означают, что контролируемый параметр вышел за допустимые пределы в ту или другую сторону.

Как механик диагностирует ошибку P0130?

Для надлежащего диагностирования ошибки P0130 потребуется усовершенствованный диагностический сканер, способный не только считывать сохраненные коды ошибок, но и просматривать показания различных датчиков в режиме реального времени.

Сначала механик считает все сохраненные данные и коды ошибок с помощью сканера OBD-II, чтобы выяснить, когда и при каких обстоятельствах появилась ошибка P0130. Затем он очистит коды ошибок с памяти компьютера и проведет тест-драйв автомобиля, чтобы выяснить, появляется ли код P0130 снова.

Если код ошибки появится снова, механик продолжит диагностирование для установления причины возникновения ошибки. Для этого ему потребуется :

• Усовершенствованный диагностический сканер
• Цифровой вольтметр
• Дымовая установка для обнаружения утечки во впускной системе

ОПИСАНИЕ МОНИТОРА

1. Активное управление соотношением воздух-топливо Обычно ECM выполняет регулирование соотношение воздух-топливо с обратной связью так, что выходное напряжение датчика соотношения воздух-топливо (A/F) указывает уровень соотношения воздух-топливо, приблизительно равный стехиометрическому. Помимо обычных средств управления соотношением воздух-топливо, данный автомобиль оборудован средствами активного управления. ECM выполняет активное управление соотношением воздух-топливо для определения неисправностей, связанных с каким-либо износом трехкомпонентного каталитического нейтрализатора (TWC) и подогреваемого кислородного датчика (HO2) (см. рис. ниже). Активное управление соотношением воздух-топливо выполняется в течение приблизительно 15-20 секунд во время движения при прогретом двигателе. Во время активного управления соотношением воздух-топливо ЕСМ принудительно регулирует соотношение так, чтобы оно было обогащенным или обедненным. Если ECM определяет неисправность, регистрируется один из следующих кодов DTC: DTC P0136 (ненадлежащее выходное напряжение), P0137 (обрыв) и P0138 (короткое замыкание).

1. Ненадлежащее выходное напряжение датчика HO2 (DTC P0136) Во время активного управления соотношением воздух-топливо ЕСМ принудительно регулирует соотношение так, чтобы оно было обогащенным или обедненным. Если датчик не работает должным образом, колебания выходного напряжения незначитальны. Например, если во время активного управления соотношением воздух-топливо напряжение датчика HO2 не понижается до менее 0,21 В и не повышается до более 0,59 В, ECM определяет, что выходное напряжение датчика не соответствует номинальному диапазону, и регистрирует код DTC P0136.

1. Обрыв или короткое замыкание в цепи подогреваемого кислородного датчика (DTC P0137 или P0138) Во время активного управления соотношением воздух-топливо блок ECM вычисляет способность сохранять кислород* трехкомпонентного каталитического нейтрализатора (TWC), принудительно регулируя соотношение воздух-топливо так, чтобы оно было обогащенным или обедненным. Если в цепи датчика HO2 имеется обрыв или короткое замыкание или если выходное напряжение датчика значительно снижается, значение способности сохранять кислород чрезмерно завышено. Выходное напряжение датчика НО2 не меняется, даже если ECM продолжает принудительно регулировать соотношение воздух-топливо так, чтобы оно было обогащенным или обедненным. Если во время активного управления соотношением воздух-топливо заданное соотношение является обогаещенным, но выходное напряжение датчика HO2 составляет менее 0,21 В (обеднение), ECM рассматривает это как чрезмерно низкое выходное напряжение датчика и регистрирует DTC P0137. Если во время активного управления соотношением воздух-топливо заданное соотношение является обедненным, но выходное напряжение датчика HO2 составляет более 0,59 В (обогаещение), ECM рассматривает это как чрезмерно высокое выходное напряжение датчика и регистрирует DTC P0138. УКАЗАНИЕ: DTC P0138 также регистрируется, если выходное напряжение датчика HO2 превышает 1,2 В в течение более 10 секунд. *: TWC имеет способность сохранять кислород. Способности нейтрализатора сохранять кислород и очищать отработавшие газы взаимосвязаны. ECM определяет износ каталитического нейтрализатора на основании вычисленного значения способности сохранять кислород (см. стр. Нажмите здесь).

Частые ошибки при диагностировании кода P0130

Наиболее распространенной ошибкой при диагностировании кода P0130 является поспешная замена датчика кислорода без выполнения предварительной проверки.

Перед заменой датчика необходимо выполнить тщательное диагностирование с помощью специального оборудования и рассмотреть все возможные причины возникновения ошибки.

Поскольку причин возникновения ошибки P0130 может быть несколько, замена датчика может не решить проблему и привести к тому, что код ошибки появится снова.

P0130: что значит низкое напряжение цепи датчика кислорода

Ошибка Р0130 появляется при диагностировании автомашины, когда существует малый напряг в цепи кислородного датчика (bank 1, датчик 1). Такое определение кода указывает на поломку датчика О2 В1 S1 и для ее устранения может быть нужно будет сменить 1-й лямбда зон, если в системе выхлопов нет неисправностей.

P0130: Circuit Malfunction 02 Сенсор (Банк 1 SСенсор 1). Так расшифровываются ошибочки малого напряга цепи кислородного датчика.

Условия появления ошибки p0130

Кодовое обозначение ошибки p0130 бывает занесено в память блока электроники, когда после работы движка, в промежутке времени немного больше минуты, ЛЗ не подает реакции, либо слабо реагирует на изменения, а лампочка сигнала «чек энджин» на приборной панели светится через 8 секунд после появления поломки, которая будет постоянного характера.

Когда выходит из строя управляющий лямбда зонд, ошибочка не станет сказываться определенным образом на поведении автомашины. Но, чаще всего, причем обычно на больших оборотах, автомашина лишается тяги и расход топливной смеси повышается. Потому при наблюдении такой работы движка у вашей автомашины, если вы провели диагностирование сканером, выдавшим кодовое обозначение Р0130, вначале проверьте лямбда зонд и его провода. Когда показатели укажут, что 1-й датчик кислорода непригоден, то естественно, его нужно сменять. Здесь, к тому же, надо покупать подлинный датчик ЛЗ, потому что у владельцев данная ошибка исчезает только временно, но, потом снова появляется. Потому многими вместо установки подлинного датчика отрезают катализаторное устройство, ставят обманочку и делают перепрошивку памяти. Однако, это изначально неверный шаг, если катализаторное устройство забылось, то на это укажут другие симптомы и ошибки при диагностировании. Совместно с проверочкой датчика кислорода, нужно осмотреть ДМРВ, есть ли там подсосы во впуске за расходомером, а еще сделать проверку нажима топливной смеси и есть ли трещины на коллекторе выпуска до ЛЗ. Эти поломки также оказывают влияние на сведения, которые передает лямбда электронному компу.

Причины и способы устранения слабенького сигнала датчика O2

Делая выводы про наличие ошибки Р0130 и вероятных содействующих причин устанавливанию кодового обозначения «малый напряг цепочки датчика 02» можем порекомендовать владельцам авто не спешить:

1. Проверьте разъемчик включения лямбда-зонда.
2. Проверьте датчик кислорода мультиметром (измеряем сопротивляемость нагревателя и напряг на сигнальном выводе). Однако самый правильный способ — это снять показания с помощью осциллографа.
3. Проверьте провода ЛЗ на обрывание, либо замыкание.
4. Поменяйте наверняка работающим кислородным датчиком.

Как сделали проверку и сменили, необходимо сбросить ошибку и дать функционировать движку в различных режимах, к тому же и в таких условиях, в каких засветился чек и появилась ошибка Р0130.

• Выглядит дороже. В России представлен новый Hyundai Solaris. Разбираемся в изменениях.

Смотреть все фото новости >>

Какой ремонт может исправить ошибку P0130?

Для устранения ошибки P0130 может потребоваться:

• Подключение сканера OBD-II к диагностическому разъему автомобиля
• Проверка наличия кода ошибки
• Анализ данных, сохраненных в памяти ECM автомобиля
• Очистка кода ошибки с памяти компьютера
• Проведение тест-драйва автомобиля, чтобы выяснить, появляется ли ошибка P0130 снова
• Проверка и при необходимости ремонт или замена электрических проводов или разъема датчика кислорода
• Проверка и при необходимости замена датчика кислорода
• Проверка и при необходимости замена модуля управления двигателем (ECM)
