Устанавливаем центральный замок на ВАЗ 2109

Что это такое

Центральный замок (ЦЗ) представляет собой автомобильное вспомогательное устройство, отвечающее за безопасность транспортного средства. Его наличие создает комфорт, поскольку нажатие одной кнопки на панели управления позволяет разблокировать все двери на автомобиле без какого-либо ключа.

В систему центрального замка входят:

• блок управления. Это первое звено в цепочке, используемое в системе для передачи сигналов центральный блок и переключатели;
• входные датчики. Многие автомобилисты знают их под другим названием – микропереключатели. Их главная задача заключается в определении и фиксации положения замков багажника и дверей. Датчики срабатывают после поступления сигнала с командой от блока управления;
• исполнительные устройства. Это замки багажника и дверей автомобиля, которые срабатывают под воздействием микропереключателя.

На заметку! Функционирование ЦЗ происходит независимо от работы двигателя, так как блок управления питается в автономном режиме. На брелоке устанавливается специальная батарейка.

Что потребуется для установки центрального замка на 2 двери?

1. Рабочая и установленная на автомобиле сигнализация с силовыми выходами для управления замками дверей.
2. Активаторы, актуаторы, актюаторы, соленоиды, электроприводы или, наконец, просто центральные замки — 2 шт.
3. Провода двухжильные, медные. Диаметр или сечение каждого провода должно быть как минимум 0,75 квадрата. Длина около 3-4 метров.
4. Хомуты пластиковые — штук 10, можно больше, «про запас».
5. Прочее: изолента, термоусадочные трубки, кусачки, отвертка, паяльник, припой, мультиметр, дрель, сверла, электрический удлинитель и т.д.

Перед тем как непосредственно приступить к установке центральных замков, разберем каждый пункт выше по порядку, более подробно.

1) В этой статье мы не будем рассказывать о том, как самостоятельно установить сигнализацию, а предположим что она уже установлена. Самый дешевый вариант (около 1300 руб.) — простая сигнализация без обратной связи.

Установка ЦЗ

Процедура установки центрального замка не отнимет у вас много времени и сил, если автомобиль оснащался такой системой еще на заводе. В таком случае достаточно приобрести специальный заводской комплект, а в подготовке посадочных мест для механизмов необходимости не будет. Но владельцам более старых автомобилей в этом плане не повезло. Им нужно все проделывать с нуля. Процесс установки ЦЗ состоит из нескольких этапов. Это выбор устройства, подготовка необходимых инструментов и сама установка. Рассмотрим каждый из этих этапов более подробно.

Выбор устройства

При выборе данного элемента необходимо сначала определиться с производителем. Многие водителя предпочитают экономить на покупке, отдавая предпочтение дешевым китайским аналогам. В таком случае ни о какой качественной работе системы не может быть и речи. Также нужно уделить внимание изучению опций: нет смысла платить за те функции, которыми вы, скорее всего, не будете пользоваться. Правда, программирование функций управления замком происходит на этапе установки, так что такие функции можно вовсе не настраивать.

Среди всех функций стоит выделить самые полезные и удобные. К таким относится функция дожима автомобильных стекол, но она устанавливается только на модели со стеклоподъемниками. Зачастую пассажиры или сам водитель во время поездки немного приоткрывает окна для проветривания салона, а по приезду они так и остаются незакрытыми. Еще одна удобная функция замыкания всех дверных замков при движении автомобиля. Она особенно полезна для семейных машин.

Еще одна необычная функция ЦЗ – это автоматическое закрывание всех замков через 10 минут. Разумеется, если водитель забыл запереть свой автомобиль на стоянке при походе в супермаркет, то данная функция, безусловно, очень полезная. Но что делать, если ключи от авто были оставлены в салоне? Иногда центральный замок может срабатывать сразу после запуска двигателя или даже при незначительном нажатии на педаль тормоза. Подобных нюансов может быть много, поэтому при выборе устройства следует быть предельно осторожным и кропотливым.

Подготовка инструментов

Чтобы установить центральный замок, необходимо подготовить:

• комплект ЦЗ;
• кусачки бокорезы;
• дверные пистоны;
• изоленту;
• проводку;
• электрическую дрель.

Подготовив все для работы, можно приступать к процессу. Даже если замок не был установлен на заводе, то его можно самостоятельно поставить в дополнение.

Пошаговая инструкция

Придерживаясь инструкции, указанной ниже, вы без проблем сможете установить центральный замок на автомобиле. Причем неважно, какая у вас марка или модель, главное – это желание, терпение и, разумеется, свободное время. Итак, приступим.

Шаг 1. На внутренней части дверей автомобиля есть обшивка. Снимите ее аккуратно, стараясь не повредить материал.

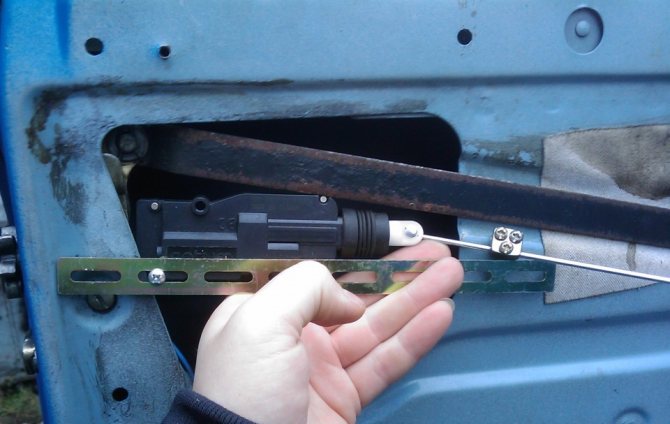

Шаг 2. Теперь можно приступать к установке электрических приводов в дверях. В комплект ЦЗ обязательно должна входить тяга с боной, которую необходимо подключить к тяге автомобильной двери. Сам привод нужно аккуратно присоединить к двери автомобиля, а точнее, к ее металлической выступающей части.

Шаг 3. Протяните к блоку управления центральным замком проводку. Делать это нужно с предельной осторожностью, а саму проводку постарайтесь умело спрятать. При необходимости воспользуйтесь хомутами или изоляционной лентой, чтобы связать проводку вместе в нескольких местах. При выборе оптимального места для установки блока управления отдавайте предпочтение в самых труднодоступных местах. Идеально для этого подходит пространство под приборной панелью.

Шаг 4. Установите обратно дверные обшивки. Для этого воспользуйтесь дверными пистонами (специальные клипсы, изготовленные из пластика или металла).

Шаг 5. После того, как дверная панель была установлена на место, можно приступать к подключению проводки к блоку управления – это, пожалуй, самый сложный и кропотливый этап в процессе установки центрального замка. Для этого присоедините минусовый провод к массе (он черный), а плюсовый, соответственно, подключите к +12V (провод «+» окрашен в красный цвет).

Шаг 6. Теперь займитесь подключением ЦЗ к автомобильной сигнализации, благодаря чему двери будут открываться и закрываться в автоматическом режиме во время снятия или постановки машины на сигнализацию при помощи специального пульта управления. Под капотом автомобиля находится блок предохранителей – подключите к нему провода от центрального замка. Все нужно делать осторожно и без спешки, чтобы ничего не перепутать. Здесь вам могут понадобиться пассатижи для очистки конца провода от изоляции.

Шаг 7. Некоторые модели автомобилей отличаются тем, что у них управление центральным замком происходит с помощью брелока. Если в вашем транспортном средстве система работает от него, то в таком случае тоже можно подключить дверные замки к ЦЗ. Просто вам нужно будет для начала поставить или снять автомобиль с сигнализации с помощью брелока, а после чего отдельно закрыть или открыть дверные замки. Для этого нужно воспользоваться специальным пультом управления от центрального замка.

На заметку! Такая схема подключения центрального замка на автомобиле, как правило, занимает от 1 до 3 часов, но со временем длительность процедуры может уменьшаться. Все зависит от мастерства водителя. Благодаря подобным манипуляциям уровень вашей защиты значительно повышается.

Установка центрального замка своими руками

Прогресс не стоит на месте, каждый день появляются новые технические решения и разработки. В мире автомобильной электроники существует уже масса приборов и устройств, которые способны облегчить жизнь водителю.

На иномарках даже старых годов можно встретить не только сигнализацию с центральным замком, но и обогреватели боковых зеркал, электрический люк, подогрев сидений и другие электронные штучки. В «Жигулях» об этом можно только мечтать, поэтому в этой статье мы расскажем как самостоятельно установить центральный замок на ВАЗ 2101-2107, который будет управляться с помощью сигнализации.

Центральный замок — система центральной блокировки замков, которая позволяет одновременно закрыть или открыть все двери автомобиля. Система может иметь дистанционное управление и относится к разряду вспомогательных систем автомобиля.

Сразу хотелось бы предупредить о том, что статья не претендует на роль лучшей инструкции или способа установки. Здесь описан личный опыт, поэтому у вас всегда есть возможность сделать что-то лучше, красивее, удобнее и так далее.

Советы и рекомендации

При установке ЦЗ новичок может столкнуться со многими трудностями, но чтобы избежать распространенных ошибок, нужно соблюдать эти рекомендации:

• используйте специальную гофрированную трубку для защиты проводки от механических повреждений (например, от перетирания). Для этого протяните все провода через трубку в процессе подключения;
• тяга центрального замка не такая хрупкая, как это может показаться изначально, поэтому при необходимости ее можно без каких-либо опасений выгибать. Это поможет сделать установку максимально точной.

Подводя итоги, стоит отметить, что система центрального замка – это не только удобство и комфорт в эксплуатации автомобиля, с помощью которой происходит быстрое закрытие или открытие дверей. Это и надежная система безопасности, поэтому все современные модели транспортных средств, производимые под логотипом известных компаний, оснащаются системами централизованной блокировки замков еще на заводе.

Выводы, покупка центрального замка с дистанционным управлением и другая полезная информация

Для того чтобы установить центральный замок, который будет закрывать все двери при повороте ключом, следует приобрести отдельный блок центрального замка (небольшая «черная коробочка»), а также специальный мастер-активатор (5 выводов) для водительской двери, либо также и для передней пассажирской (где есть «личинка» замка и возможность открыть дверь с помощью ключа).

В этом случае нет необходимости устанавливать сигнализацию, а сам процесс монтажа и подключения актуаторов аналогичен примеру выше. Отличия заключаются лишь в том, что придется проложить дополнительные провода для электрозамка водительской двери, а также «разобраться» со схемой подключения блока управления ЦЗ.

Центральный замок с дистанционным управлением на 4 двери

Вы также можете купить отдельный комплект центрального замка с дистанционным управлением. В такой набор уже входят блок управления центральным замком, 4 активатора, провода, крепеж и 2 брелка. Универсальный комплект обойдется в сумму около 1000 рублей.

Где купить? В розничных магазинах вы не встретите такой комплект по названной выше цене. Для этого воспользуйтесь сайтами, которые продают электронику и другие приборы прямо из Китая. Старайтесь не связываться с посредниками, а заказывайте напрямую.

Способы подключения центрального замка

Установка центрального замка на ВАЗ 2107 может быть выполнена в двух вариантах:

• вместе с сигнализацией (без блока управления ЦЗ);
• с блоком управления ЦЗ.

В первом случае придется ставить сигнализацию с блоком, поддерживающим функцию непосредственного управления приводами замка. Это позволит сэкономить на покупке и установки отдельного блока ЦЗ. Во втором случае придется потратиться на блок управления, зато центральный замок можно будет согласовать с любым типом сигнализации или даже использовать без нее (например, чтобы замыкать и открывать все двери поворотом ключа в замке водительской двери).

Что нужно для установки центрального замка на ВАЗ 2107

Прежде всего необходимо купить четыре привода (актуатора) центрального замка и блок управления (если вы не собираетесь рассчитывать на возможности сигнализации). Один из актуаторов должен быть пятиконтактным, он устанавливается на водительскую дверь. Остальные три — двухконтактные. Из инструментов и материалов понадобятся:

• паяльник;

• припой и канифоль;
• кусачки;
• пассатижи;
• дрель со сверлами;
• клеммы (“папа-мама”);
• провода;
• гофра;
• термоусадочная трубка для изоляции проводов.

При снятии и установке дверных карт могут поломаться удерживающие их клипсы. Поэтому стоит сразу купить штук десять запасных.

Установка центрального замка на ВАЗ 2107

Благодаря невысокой цене и простоте обслуживания, вазовская “семерка” до сих пор входит в число самых популярных у российских автовладельцев моделей. Заводская комплектация машины, мягко говоря, не перенасыщена опциями. Поэтому ценители удобства и комфорта дорабатывают ее, устанавливая дополнительные элементы. Центральный замок ВАЗ 2107 делает пользование машиной проще и приятнее, позволяя открывать и закрывать двери с брелока сигнализации. Установить центральный замок (ЦЗ) можно самостоятельно. Для этого достаточно начальных слесарных навыков и школьных познаний в электротехнике.
