Датчик коленвала Renault Logan

Датчик положения коленчатого вала (далее — ДПКВ) предназначен для считывания количества зубьев коленвала, передачи данных в режиме онлайн электронному блоку управления (ЭБУ).
Бортовой компьютер анализирует полученные данные, увеличивает, уменьшает частоту вращения коленвала, восстанавливает угол опережения зажигания.

Средний ресурс эксплуатации контролера 65 – 75 тыс. км. Так как оборудование неразборное, профилактике не подлежит, замена целиком.

В ходе систематической эксплуатации автомобиля датчик изнашивается, о чем свидетельствует нестабильная работа мотора. Процесс самостоятельной замены вовсе не сложный, но требует внимательности со стороны ремонтника.

Меняем датчик коленвала Рено Меган 2

Датчик положения коленвала Рено Меган 2 в зависимости от типа инструкции или каталога может иметь несколько названий: ДПКВ – датчик положения коленчатого вала, датчик синхронизации. Иногда можно встретить название ДВМТ. Основное предназначение детали – синхронизация форсунок и системы зажигания. Если он неисправен, то начинаются проблемы с системой впрыска топлива.

В процессе работы прибор получает сигналы, которые передает шкив коленвала Рено Меган 2. Принцип его работы может быть различным, в зависимости от устройства двигателя. Различают основные 3 модели:

• Электромагнитные
• Датчик Холла
• Оптический

Датчик положения коленвала вырабатывает импульсы, которые обрабатывает электронный блок управления. Сигналы, поступающие на него, генерируются зубцами, расположенными на маховике. Два из них имеют увеличенный интервал, который при совмещении с датчиком передает измененный сигнал, обрабатываемый ЭБУ.

Элемент расположен слева от блока цилиндров, в картере сцепления. В автомобилях с автоматической коробкой передач он размещен в картере. Для подключения ДПКВ используется длинный провод, чтобы можно было закрепить его поблизости от генератора. Установка осуществляется при помощи шайб и прокладок. В процессе эксплуатации иногда могут возникать неисправности, которые сопровождаются появлением сигнала “CHECK ENGINE”. В этом случае дальнейшая экплуатация автомобиля запрещена. ДПКВ не подлежит ремонту, поэтому требуется его замена.

Замена происходит в следующей последовательности:

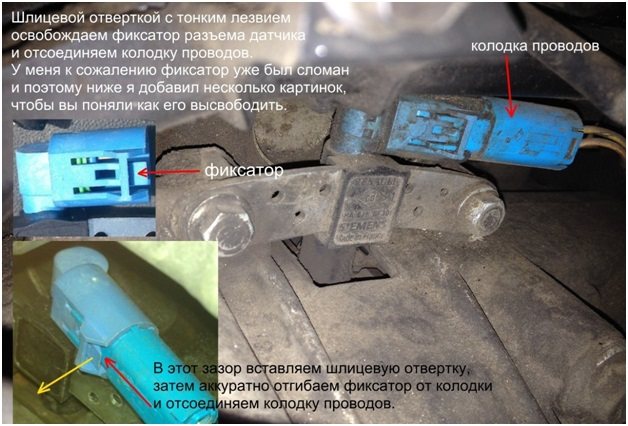

При помощи шлицевой отвертки отсоединяется фиксатор и вынимается колодка проводов.

Ключом с головкой на 10 откручиваются болты крепления.

Важно помнить!

Если не получается отсоединить колодку проводов на месте, лучше открутить болты крепления прибора и уже на снятом отсоединить провода.

Ниже на фото можно посмотреть прибор в процессе эксплуатации. На нем остается большое количество загрязнений.

Если ошибка возникает периодически, то возможно проблема в накопившейся грязи и необходимо очистить деталь, чтобы восстановить работу.

Чтобы заменить нужную деталь необходимо посмотреть точный каталожный номер детали, который нанесен на корпусе.

Меняем датчик коленвала Рено Меган 2 Ссылка на основную публикацию

expertrenault.ru

Датчик коленвала на Рено Логан: за что отвечает, где расположен, цена, артикулы

За что отвечает контролер:

• Синхронизация фазы впрыска топлива;
• Подача заряда для воспламенения горючего в камере сгорания.

Своевременность подачи топливной смеси в камеру сгорания зависит от функциональности контролера.

В процессе прохождения зубьев ДПКВ считывает их количество, отсылает полученные данные ЭБУ. Блок управления увеличивает или уменьшает количество оборотов.

Угол наклона зубьев составляет шесть градусов. Последние два зубца отсутствуют. «Вырез» сделан для центрирования шкива коленвала в верхней мертвой точке ВМТ.

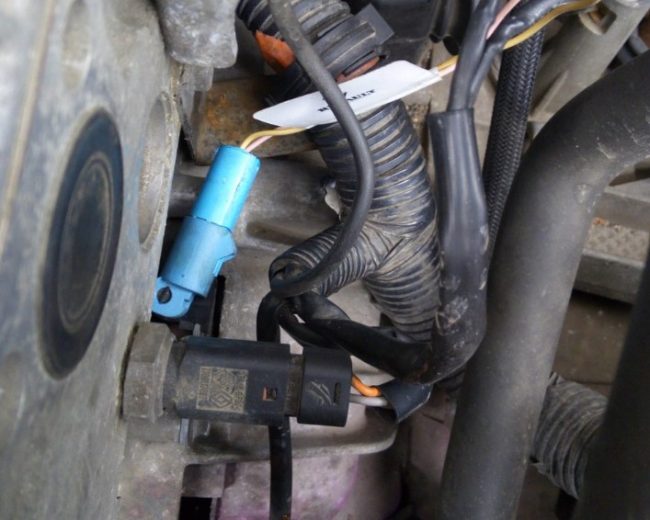

Где находится контролер: в моторном отсеке, под крышкой выпускного коллектора. Доступ к оборудованию для проведения профилактики через верх моторного отсека.

Водителю на заметку. Проводить профилактику из-под днища машина также допустимо, но не эффективно в связи с ограниченным пространством.

Признаки неисправности датчика коленвала:

• Двигатель не запускается;
• Затрудненный запуск мотора;
• Работа на холостых оборотах нестабильная;
• Внезапное падение мощности силового агрегата;
• Детонация при работе;
• Пассивная динамика разгона;
• Увеличенный расход горючего;
• При движении «под горку» мотору недостаточно мощности, «требует» перехода на пониженный ряд.

Обозначенные симптомы также являются признаками других неисправностей. Проведите комплексную диагностику с применением цифрового оборудования для объективности данных.

Название / каталожный артикул	Цена в рублях
Maxgear 24-0043	От 600 — 650
StartVOLT VS-CS 0901	От 600 – 650
Autlog AS4124	От 600 – 650
Lucas SEB1780	От 600 – 650
Autlog AS4260	От 600 – 650
Meat & Doria 871751	От 600 – 650
Kamoka 109007	От 800 — 1000
Maxgear 24-0071	От 800 – 1000
Autlog AS4850	От 800 – 1000
Stellox 0600003SX	От 800 – 1000
Hoffer 75174841	От 800 – 1000
Meat & Doria 874841	От 800 – 1000
VDO A2C59513358Z	От 800 – 1000
VDO S119915001Z	От 800 – 1000
ERA 550467	От 800 — 1000

Технические характеристики ДПКВ:

• Диапазон сопротивления обмотки: 810 Ом;
• Индуктивность обмотки: 277 мГц;
• Минимальная амплитуда напряжения датчика: 0.28В;
• Максимальная амплитуда: 222В;
• Габариты: 36x49x90 мм;
• Масса: 64 грамма.

Инструкция по самостоятельной диагностике

Проверить контролер можно специальным оборудованием — мультиметром.

• Открываем капот, под выпускным коллектором находим колодку с проводами от датчика коленвала. Рассоединяем;
• Подключаем клеммы от мультиметра к ДПКВ. Замеряем сопротивление. Допустимый диапазон 750 – 800 Ом. Превышение или занижение – признак неисправности.
• Принимаем решение о целесообразности замены, установки нового оборудования.

Причины преждевременного износа ДПКВ

• длительная эксплуатация без профилактики;
• брак при изготовлении;
• стороннее механическое повреждение;
• попадание внутрь контролера песка, грязи, металлической стружки;
• обрыв датчика зубьями коленвала;
• повреждение ДПКВ в ходе ремонтных работ;
• короткое замыкание в бортовой цепи.

Как самостоятельно заменить датчик коленвала на автомобиле Рено Логан

Процесс замены прост, задача посильна для каждого автолюбителя. Временной интервал 10 — 15 минут, при наличии инструментов, запасной детали.

Необходимые материалы, инструменты:

• ключ на «10», головка, вороток, отвертка с плоским наконечником;
• ветошь, дополнительное освещение по мере необходимости;
• новый контролер.

Пошаговое руководство по замене своими руками:

• машину помещаем на эстакаду (смотровую яму);
• под выпускным коллектором находим колодку с проводами, рассоединяем клеммы;
• выкручиваем фиксатор ДПКВ (ключ на «10»);
• извлекаем контролер, проводим дефектовку посадочного места, очищаем от остатков пыли, грязи;
• вставляем новый датчик, привинчиваем, собираем конструкцию в обратной последовательности.

Замена своими руками завершена. В случае обнаружения признаков неисправности контролера немедленно обращайтесь в СТО для проведения комплексной диагностики.
Непрофессиональное вмешательство в ремонт не гарантирует полноценную функциональность оборудования.

Предпосылки замены датчика коленвала Логан

Симптомы неисправности

Водители обязательно должны знать признаки, по которым можно определить неисправности ДПКВ:

• двигатель на холостых оборотах работает нестабильно;
• обороты мотора произвольно то повышаются, то снижаются;
• возникает детонация мотора при возрастающей нагрузке;
• машина заводится с трудом, мощность двигателя существенно снижается.

ВАЖНО! Даже самый опытный водитель не сможет определить причину неисправности. Многие симптомы отказа схожи между собой. Без соответствующего диагностического оборудования определить отказ довольно сложно.

Причины неисправности

Причиной отказа ДПКВ может быть:

• загрязненная поверхность намагниченного стержня. Для восстановления работоспособности достаточно очистить его от загрязнения;
• обрыв подходящих проводов;
• реже бывает обрыв катушки, проверить можно с помощью тестера. Достаточно прозвонить – при обрыве тестер ничего не показывает.

В этом случае датчик необходимо заменить новым. Монтаж нового устройства производят в обратной последовательности. После замены ДПКВ специалисты автосервиса производят проверку с помощью специального компьютерного прибора.

ВНИМАНИЕ! Следует помнить, что этот датчик играет основную роль. От его сигналов происходит синхронизация всех систем двигателя. Даже при полностью исправном моторе, если синхронизация отрегулирована неправильно, он не сможет нормально работать.

Расположение датчика положения коленчатого вала

Несмотря на то, что в разных машинах датчик положения коленчатого вала выполняет одну и ту же функцию, его расположение будет разниться в зависимости не только от марки и модели автомобиля, но и от установленного в нем двигателя. Рассмотрим несколько примеров.

На инжекторных двигателях «10-й серии», установленных на популярные отечественные автомобили ВАЗ-2110, 2111, 2112 датчик положения коленвала расположен в районе шкива ремня генератора, а именно на крышке масляного насоса.

На автомобилях Daewoo Nexia расположение датчика зависит от установленного в машине мотора. Так, на двигателе F16MF ДПКВ расположен напротив задающего венца (или другое название — диска), то есть, на заднем конце непосредственно коленчатого вала. На двигателях A15MF, G15MF и A15SMS той же машины датчик установлен напротив задающего диска на шкиве коленчатого вала.

На популярных машинах Renault Logan с двигателями объемом 1,4 и 1,6 литров чтобы добраться до датчика положения коленчатого вала необходимо будет демонтировать шланг воздухозаборника с патрубка воздушного фильтра. Так как ДПКВ находится справа внизу, в районе блока цилиндров. Непосредственно датчик можно легко опознать по крепежной пластине, имеющей два монтажных отверстия.

На автомобиле Hyundai Sonata датчик положения коленчатого вала находится под крышкой ремня ГРМ, внизу, в районе балансировочного ролика. Датчик можно найти по фишке, которая идет от него непосредственно к корпусу клапанной крышки.

Вообще, на большинстве автомобилей ДПКВ находится в непосредственной близости к коленчатому валу и/или к блоку цилиндров, на одном или другом его крае. Отличительная черта датчика положения коленвала — наличие длинного провода, соединяющегося с фишкой питания прямо на нем. Если вы по каким-либо причинам не смогли найти датчик на собственном автомобиле — обратитесь за помощью к мануалу (технической документации) или поищите соответствующую информацию на тематических форумах в интернете.

Работа датчика положения коленвала

Функция датчика положения коленчатого вала это синхронизации работы систем впрыска и зажигания. Он передает информацию о положении (угле поворота) коленвала в конкретный момент времени на электронный блок управления двигателем (ЭБУ), который, в свою очередь дает команды на зажигание топливной смеси в двигателе. Соответственно, при выходе датчика из строя двигатель попросту перестанет работать, то есть, заглохнет или не запуститься. Однако в большинстве случаев неисправность датчика положения коленвала выражается в отрыве или нестабильности провода питания и сигнала.

Принцип работы

Работа датчика ДПКВ, независимо от типа по котором работает заключается в том, чтобы отслеживать отсутствующий зубец на венце коленвала (или два зубца, в зависимости от конструкции конкретного двигателя). Для этого существует так называемый синхронизирующий диск, по периметру которого расположены указанные металлические зубцы. Соответственно, датчик фиксирует их по магнитному полю. Однако он также “чувствует” пропуск двух из них, соответственно, в нем не образуется электрический сигнал, происходит пропуск, что и является сигналом для ЭБУ о положении коленчатого вала в определенном положении и синхронизации системы зажигания по цилиндрам.

Так, если это магнитно-индукционный датчик, то он работает в магнитном поле (намагниченный сердечник с обмоткой из медной проволоки) и когда мимо него проходят металлические зубья диска синхронизации в нем появляется электрический ток (сигнал), который и передается на ЭБУ, сигнализируя об определенном положении коленчатого вала (соответствует положению пропущенных зубьев).

Датчики Холла работают на они так называемом эффекте Холла, который заключается в том, что возникает сигнал при пересечении переменным магнитным полем диска синхронизации, то есть, постоянного поля датчика положения коленчатого вала. При этом изменяется его напряжение, которое и является сигналом, передаваемым на электронный блок управления.

Реже на автомобилях можно встретить так называемые оптические датчики. Они работают по принципу источника и приемника света через зубья синхронизирующего диска. Соответственно, в случае, если светопринимающий элемент отмечает, что свет пропал на большее, чем положено, время, то это становится сигналом для электронного блока управления об определенном положении коленвала с теми же последствиями, что и для датчиков других типов.

Кроме того ДПКВ не только фиксируют положение коленвала в конкретный момент времени, но и определяют частоту его вращения.

Где Находится Датчик Коленвала На Рено Логан

DKPV: Где находится датчик положения коленчатого вала

Современные двигатели с системой впрыска намного экономичнее и приятнее в использовании, чем их предки карбюратора. Однако одним из слабых мест любого инжекторного двигателя являются датчики, которые в один момент выходят из строя и выполняют свою работу. Например, датчик положения коленчатого вала — без его сигналов система не будет работать. К сожалению, это здорово, что вы почти всегда можете изменить это без помощи других. Осталось только выяснить, где он находится напрямую.

Датчик положения коленчатого вала является одним из слабых мест любого двигателя впрыска.

Где обычно датчик положение коленчатого вала

Согласно статистике, датчик положения коленчатого вала перегорает достаточно периодически, но из-за этого происшествия не удастся запустить двигатель. Учитывая, что этот элемент не имеет механических движущихся частей, в большинстве случаев поврежденная коррозией проводка является причиной его выхода из строя.

Чтобы быстро выяснить, на какой стороне находится датчик, достаточно понять, как он работает. Здесь нашему клиенту легко это сделать: датчик считывает зубья шкива коленчатого вала, удерживаемого рядом с его сердечником, генерирует импульсы переменного тока и передает их на блок управления (ЭБУ). Поэтому основная «среда обитания» датчика находится рядом со шкивом привода генератора. Место посадки находится в специально предусмотренном кронштейне. Здесь от датчика у вас довольно длинный провод с разъемом.

Признаки неисправности датчика коленвала

Когда выходит из строя датчик положения коленвала, то признаки его неисправности можно определить по таким тиопвым симптомам:

• снижение мощности двигателя, он «не тянет», в том числе при езде в гору и/или при загруженной машине;
• обороты двигателя «плавают», причем во всех режимах, как во время движения, так и на холостом ходу;
• возрастает расход топлива;
• «провал» при нажатии на педаль газа, машина не набирает обороты;
• детонации двигателя на высоких оборотах работы двигателя;
• появилась ошибка код P0336, что свидетельствует о нарушении диапазона / производительности датчика положения коленчатого вала.

Тут стоит сделать ремарку, и упомянуть о том, что перечисленные выше признаки неисправности датчика ДПКВ являются самыми частыми, и могут также указывать на поломку некоторых других автомобильных датчиков, диагностику которых тоже, возможно, придется сделать. Тем более, что датчик коленвала — достаточно надежная деталь и выходит из строя достаточно редко.

Рено Логан: замена датчика положения коленвала с гарантией качества

После этого автосервис предоставляет гарантийные обязательства на все произведенные работы. Гарантия распространяется и на установленные детали.

При обращении в наш автосервис водителю предоставляются бесплатные консультационные услуги. А при заключении договора на ремонт с водителем оговаривается цена ремонта, которая не превышает, а зачастую бывает и гораздо ниже рыночной.

Поэтому водители, которые производили ремонт или обслуживание в нашем автосервисе, все последующие ремонты производят у нас.

Причины неисправности датчика коленвала

Существует ряд типовых неисправностей, из-за которых датчик положения коленчатого вала перестает корректно работать. Среди основных поломок:

• Нарушено расстояние между диском синхронизации и сердечником датчика. Обычно соответствующее значение находится в пределах от 0,5 до 1,5 миллиметра. Регулируется оно при помощи установленных регулировочных шайб. Расстояние может быть нарушено при замене датчика на новый, механическое смещение шайбы или датчика в результате ремонтных работ либо аварии. Также причиной подобной поломки может быть попадание грязи или пыли в зазор между датчиком и диском синхронизации.
• Обрыв провода или плохой контакт. Например, у датчика может быть плохо соединена питания фишка, в результате повреждения ее фиксатора. Реже повреждается изоляция провода (снижение значения изоляции, перелом провода), из-за чего электрический сигнал проходит не на ЭБУ, а на корпус машины или другие элементы подкапотного пространства.
• Повреждение обмотки. В редких случаях внутри датчика повреждается его обмотка, из-за чего он начинает некорректно работать либо не работать вовсе. Причины, по которым обмотка вышла из строя, могут быть различными — разрушение вследствие вибрации, окисления, некачественного (тонкого) провода, повреждение сердечника и так далее.
• Повреждение диска синхронизации. Например, какие-либо зубья диска могут быть повреждены в результате выполнения ремонтных работ либо аварии. Если диск постоянно грязный, то зубья по естественным причинам могут изнашиваться и стачиваться. На тех авто, где стоит резиновый демпфер, в случае его разрыва, уходит метка отслеживания.
• Повреждение светодиода либо элемента светопоглощения. Этот вариант подходит для старых машин, на двигателе которых установлен оптический датчик положения коленчатого вала.

Обычно при частичном или полном выходе датчика из строя его ремонт невозможен, поскольку его корпус является запаянным и неразборным. Соответственно, заменить провод (обмотку) и/или намагниченный сердечник в нем практически невозможно. По этой причине негодный датчик утилизируют, а вместо него покупают и устанавливают новый, благо цена на него невысокая, а в магазинах представлены самые различные модели для разных автомобилей.

Как определить неисправность датчика коленвала

Проверить работоспособность датчика несложно и сделать можно любому с помощью буквально одного мультиметра. На большинстве современных автомобилей устанавливаются именно индукционные датчики положения коленвала, поэтому вкратце остановимся на проверке устройств этого типа.

Так, ДПКВ можно проверить тремя способами — с помощью омметра, проверить значение индуктивности катушки, а также с использованием осциллографа. Кроме этого, важным элементом проверки датчика положения коленчатого вала является выставление правильного зазора между чувствительным элементом датчика, а также диском синхронизации (расстояние нужно уточнить в документации, оно находится в пределах 0,5…1,5 мм).

Как проверить датчик коленвала?

Есть три способа проверки ДПКВ — мультиметром (проверяется сопротивление обмотки), тестером (проверяется сопротивления изоляции и индуктивности) и осциллографом. Подробнее

Самый простой и доступный практически любому автовладельцу метод — проверить внутреннее сопротивление датчика. Для этого достаточно использовать электронный мультиметр, переключенный в режим измерения сопротивления электрической цепи. У большинства современных датчиков значение электрического сопротивления внутренней катушки составляет порядка 500…700 Ом (в некоторых случаях это значение может отличаться, поэтому желательно ознакомиться с техническими параметрами датчика отдельно). Также желательно проверить значение изоляции проводов. Оно не должно быть менее, чем 0,5 МОм.

Для измерения индуктивности автовладельцу понадобится мультиметр (мегаомметр), сетевой трансформатор, измеритель индуктивности, а также вольтметр. Опуская алгоритм проверки, стоит сразу отметить, что значение индуктивности внутренней катушки исправного датчика должно находиться в пределах около 200…400 мГн (может отличаться у разных датчиков, но незначительно). Если индуктивность значительно ниже (реже выше), то датчик, скорее всего неисправен, и необходимо выполнение дополнительных проверок, в том числе замер сопротивления катушки и изоляции.

Самый сложный, однако самый информативный и надежный метод проверки датчика положения коленчатого вала — с помощью осциллографа, обычно электронного (программный эмулятор). Для этого осциллограф подключают к выводам датчика при работающем двигателе автомобиля и настраивают программу для снятия осциллограммы. Ее рисунок даст четкое понимание, в рабочем ли состоянии датчик, и нет ли пробелов при его работе. Кроме этого, можно демонтировать датчик с его посадочного места, подключить к нему осциллограф и попросту поводить возле его чувствительного элемента каким-нибудь металлическим предметом (например, отверткой). Если он будет фиксировать передвижение, и на экране будет формироваться осциллограмма — скорее всего, датчик исправен.

В процессе проверки не будет лишним сканирование ошибок из памяти ЭБУ при помощи специальных сканеров. Это поможет как в определении ошибки ДПКВ, так и других элементов двигателя.

Все признаки неисправности датчика положения коленвала.

Добрый день. В сегодняшней статье я собрал для вас все признаки неисправности датчика положения коленвала.

Традиционно для нашего сайта, статья содержит множество фото и видео материалов.

Для чего нужен датчик положения коленчатого вала и как он работает?

Датчик положения коленчатого вала служит для определения угла поворота коленчатого вала в данный момент времени.

Это единственный датчик, без которого двигатель не будет работать.

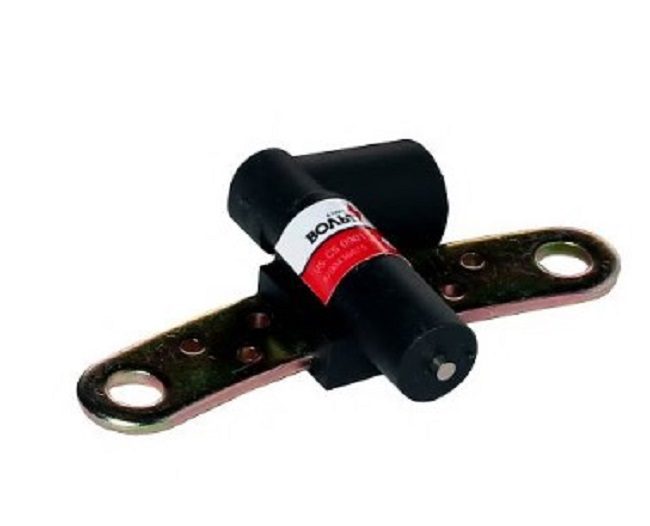

Выглядит он вот так:

По возможности, этот датчик надо возить с собой — стоит он не дорого, а в продаже, особенно в магазинах на отдаленных территориях, есть не всегда.

Датчик положения коленчатого вала работает в паре с диском синхронизации на шкиве или на маховике. Выглядит диск синхронизации вот так:

Сам датчик положения коленчатого вала представляет собой проволочную катушку на магнитном сердечнике.

При вращении диска синхронизации происходит периодическое приближение и отделение металлических пластин от сердечника, за счет этого меняется напряженность магнитного поля, а в катушке датчика наводится электрический ток.

Если соединить выходной сигнал датчика к осциллографу мы увидим вот такую картину:

Этот сигнал подается в блок управления двигателем, и он в свою очередь выдает команды на подачу искры в цилиндры и открытие форсунок.

Хотя датчик и является простым устройством, но так как он работает в тяжелых условиях (вибрация, перепады температуры), он иногда выходит из строя. Занято, что не всегда неисправность датчика очевидна.

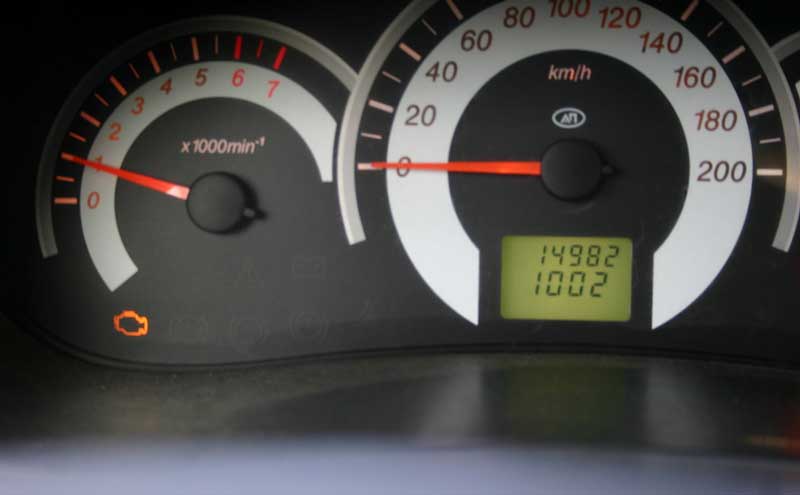

Признаки неисправности датчика положения коленчатого вала.

Двигатель не запускается.

Как уже было написано выше – ДПКВ, это единственный датчик, без которого двигатель не запустится.

Если при повороте ключа в замке зажигания стартер бойко крутит двигатель и гудит бензонасос, с большой долей вероятности можно говорить что проблема именно в датчике положения коленчатого вала.

Дело в том, что блок управления двигателем, не получая сигнал с этого датчика, не знает в каком цилиндре давать искру а в каком открывать форсунку.

Датчик проверяется при помощи диагностики или заменой на заведомо исправный.

Двигатель неожиданно глохнет на горячую.

Происходит это совершенно случайным образом. Двигатель прогрелся до определенной температуры и заглох.

Не так важно — едете, стоите, есть нагрузка, нет.… Двигатель заглох и всё….

Постоял, и стал завелся….. прошло 5-10-20 минут и всё сначала.

С таким проявлением отказа датчика положения коленчатого вала автор статьи сталкивался лично.

Так как с собой была диагностика elm 327, сразу получилось понять, в чем дело, но решить проблему было невозможно, так как запасного датчика все равно нет…..

После того как машина постояла 30 минут она запустилась как ни в чем не бывало.

По итогу, до города, ехали, поливая датчик водой из бутылки через каждые 10 минут.

Причина этой неисправности микротрещина в обмотке датчика, которая расходится при тепловом расширении.

Двигатель не запускается при морозе.

Договоримся на берегу — двигатель не запускается на морозе, следует понимать так — двигатель даже не пытается запуститься. Про плохой запуск, у нас на сайте, есть отдельная статья.

Причина точно та же, что и в прошлом случае — микротрещина в обмотке датчика. Просто в отличии от прошлой, она расходится не на горячую, а на холодную. Но этот вариант встречается довольно редко на практике.

Двигатель работает неустойчиво. Возникает детонация хлопки в ресивер и/или выхлопную систему, явное снижение мощности двигателя и пропуски зажигания.

Это самый частый случай проявления отказа ДПКВ. Дело в том, что при загрязнении датчика, особенно при попадании на него масла и металлической стружки, возможен вариант неустойчивой работы двигателя.

Причина в том, что малейшее загрязнение датчика магнитной стружкой меняет его характеристики, а так как датчик имеет высокую чувствительность, это приводит к сбоям в работе двигателя.

Эта неисправность проверяется визуально, в случае если датчик на виду.

Вот пример загрязненного ДПКВ:

Если датчик визуально не видно вам поможет простейшая диагностика.

Так же возможен вариант с микротрещиной в обмотке датчика, которая расходится при вибрации. Или трещина в корпусе, в которую попадает вода при проезде луж… Визуально это не обнаружить, поможет только компьютерная диагностика или замена на заведомо исправный датчик.

Иногда повреждается не сам ДПКВ, а разъем или проводка в его цепи.

Как проверить датчик положения коленчатого вала?

Самый простой вариант — заехать на любой сервис и считать коды ошибок. Даже самый плохой диагностист, с простейшим оборудованием, поймет, что проблема в датчике или в его цепи.

Сам же датчик, лучше всего проверять заменой на заведомо исправный.

Дело в том, что датчик крайне редко отказывает явно — полностью исправен или полностью неисправен. В большинстве случаев он чудит или после прогрева двигателя или при вибрации во время работы или на холодную.

Если вы все же хотите проверить датчик вам потребуется мультиметр с омметром и миллиампреметром, отвертка и сам датчик.

Методика проверки изложена вот в этом видео:

Заключение.

На этом у меня сегодня все. Я надеюсь, что статья про признаки неисправности датчика положения коленчатого вала была вам полезна и полностью ответила на вопрос.

Если вы хотите дополнить статью или у вас остались вопросы — пишите комментарии.

Снимаем датчик положения коленвала на Рено Меган 2 My-Megane2.ru

Всем привет! В сегодняшнем посте хочу вам рассказать, о том, как снять датчик положения коленчатого вала на автомобиле Рено Меган 2.

Датчик я снимал, для проверки на наличие внешних загрязнений. Т.к. в последнее время двигатель, в первые секунды при холодном запуске, работал неустойчиво. Но после небольшой прогазовки, обороты двигателя сразу же стабилизировались.

Прежде, чем перейти к процессу снятия датчика коленвала, хотелось бы немного рассказать о его предназначении.

Датчик положения коленчатого вала предназначен вырабатывать импульсы напряжения, по которым электронный блок управления (ЭБУ) определяет частоту вращения коленчатого вала и положение ВМТ первого-четвертого цилиндров двигателя, поэтому его иногда называют датчиком ВМТ. Опорные сигналы датчика задают зубцы, выполненные на поверхности маховика двигателя. Между двумя из этих зубцов паз увеличен. Когда при вращении маховика этот паз оказывается напротив датчика положения коленчатого вала, в череде его сигналов, поступаемых в ЭБУ, появляется увеличенный интервал. По нему ЭБУ определяет ВМТ.

По сигналам датчика ЭБУ синхронизирует свою работу с тактами рабочего процесса двигателя. Поэтому часто этот датчик часто называют датчиком синхронизации.

Датчик положения коленчатого вала установлен с левого торца блока цилиндров сверху в картере сцепления (в картере коробки передач для автомобиля с АКП).

Работа двигателя с неисправным датчиком положения коленчатого вала невозможна. Датчик положения коленвала ремонту не подлежит и в случае неисправности его заменяют.

Далее на фото место его установки.

Снятие датчика положения коленчатого вала на Рено Меган 2 осуществляем в следующей последовательности:

Примечание

Рекомендую Вам для удобства снятия датчика коленвала снять кронштейн (площадку) АКБ. Как это сделать читаем в посте «Снимаем кронштейн (площадку) АКБ на Рено Меган 2».

1. Шлицевой отверткой с тонким лезвием освобождаем фиксатор разъема датчика и отсоединяем колодку проводов.

2. При помощи ключа с удлинителем и головкой на 10 мм отворачиваем два болта крепления датчика.

3. Снимаем датчик.

И еще одно примечание!!!

Если у вас не получится отсоединить колодку проводов на установленном датчике, то тогда сначала его открутите и отодвиньте в сторону (на сколько хватит длины проводов). После чего вам не составит труда отсоединить колодку проводов от разъема датчика.

Далее на фото состояние датчика, сразу же после его снятия.

После чистки.

В общем почистил датчик и установил обратно. Проблемы с неустойчивыми оборотами двигателя, в первые секунды при холодном запуске, полностью исчезли.

На следующем фото каталожный номер датчика нового образца.

Спасибо за внимание!!! Надеюсь данная информация оказалась полезной для Вас!!!

Оценка: 4,96 ( голосов:27)

my-megane2.ru

Что представляет собой ДПКВ

Прежде чем выяснить, как определить неисправность датчика коленвала, называемого также индикатором сигнализации, следует определиться с тем, что он собой представляет и для чего предназначен. Этот узел дает возможность системе топливного впрыска транспортного средства осуществлять синхронное функционирование топливных форсунок и системы зажигания.

Его устройство совсем несложное: капроновый каркас, обмотанный медным проводом, крепится на стальном сердечнике. Провод заизолирован эмалью, роль герметика выполняет компаудная смола. Во время работы датчик отправляет сигналы ЭБУ о работе и положении коленчатого вала.

Неисправность датчика положения коленвала лишает системы ТС возможности установить ряд важных характеристик – количества впрыскиваемого топлива и сам факт впрыска, угла поворота распредвала, факта зажигания (бензиновые моторы) и других. Именно поэтому так важно знать, как проверить исправность датчика коленвала, если вы не хотите застрять где-нибудь на безлюдной дороге из-за заглохшего намертво двигателя.

Датчик коленвала – признаки неисправности

Можно выделить следующие наиболее понятные для водителя симптомы неисправности датчика коленвала:

• ощутимая детонация в моторе при динамической нагрузке;
• обороты с признаками неустойчивости на холостом ходу;
• уменьшение мощности двигателя, заметное без показаний приборов;
• существенное уменьшение во время езды динамики авто – явный симптом неисправности датчика положения коленвала, который, впрочем, может сигнализировать и о каких-либо иных проблем с двигателем;
• обороты неконтролируемо повышаются либо понижаются.

Также свидетельством того, что неисправен датчик положения коленчатого вала, является банальная невозможность запустить автодвигатель. Таким образом, не нужно быть суперпрофессионалом в вопросах устройства электронных схем авто, чтобы выявить признаки неисправности датчика положения коленвала.

Признаки неполадок датчика

Измеритель оборотов коленчатого вала считается довольно надежным устройством, исправно функционирующим от 100 тыс. км и более. Нередки случаи, когда элемент отрабатывает весь срок службы автомобиля. Неисправность датчика коленвала может возникнуть по таким причинам:

1. Внутренний обрыв либо замыкание обмотки катушки возникает из-за длительного воздействия вибрации, передающейся от двигателя. Подобная поломка встречается весьма редко.
2. Обрыв электрической цепи между прибором и контроллером. Причины – та же вибрация, оплавление проводников от контакта с горячими частями мотора либо случайное повреждение автолюбителем.
3. Механическое разрушение корпуса случается в процессе ремонта, выполняемого в подкапотном пространстве. Например, удар сорвавшимся гаечным ключом.
4. Нарушение контакта в разъеме от окисления или разбалтывания.
5. Загрязнение рабочей поверхности, взаимодействующей с зубчатым шкивом.

Последний пункт списка требует отдельного пояснения. Общеизвестно, что электромагнитное поле проникает сквозь диэлектрические материалы, в том числе пыль и грязь. Но в месте расположения датчика к традиционным загрязнителям добавляются мелкие металлические частицы и стружка, летящая с шестерен. Попадая на торец сердечника, они экранируют магнитное поле, отчего электрический импульс постепенно ослабляется.

Справка. Загрязнение сердечника мельчайшими металлическими частицами характерно для изношенных силовых агрегатов с протекающими коренными сальниками. Смесь моторное масло + грязь + стружка толстым налетом покрывает находящиеся рядом детали, в том числе измеритель положения коленчатого вала.

Как хозяин автомобиля может определить симптомы неисправности датчика:

1. Когда элемент полностью выходит из строя, двигатель глохнет и при последующих попытках запуска не подает признаков «жизни», поскольку контроллер не «видит» положение коленчатого вала. Аналогичный результат дает обрыв электрической цепи.
2. Нестабильная работа на холостом ходу. Обороты мотора «скачут», наблюдается вибрация силового агрегата.
3. Потеря мощности силового агрегата, провалы в процессе разгона.
4. Увеличение расхода бензина либо солярки.

Как странно это ни звучит, но первый признак – самый благоприятный. Реанимировать «мертвый» мотор куда проще – достаточно проверить цепь или поменять сам датчик. При ненадежном контакте и прочих мелких неприятностях двигатель не отказывает, но ведет себя нестабильно. Проблема заключается в том, что при поломках других датчиков и неполадках системы зажигания силовой агрегат ведет себя таким же образом и выявить реальную неисправность гораздо сложнее.

Когда неисправен датчик расхода воздуха, положения дроссельной заслонки или лямбда – зонд, блок управления переходит на аварийный режим работы, подавая топливо по усредненным показателям. Отсюда нестабильная работа и повышенный расход. Такие же признаки наблюдаются при неполадках в цепи измерителя оборотов коленчатого вала.

Как проверить датчик положения коленвала

Работоспособность данного узла можно проанализировать несколькими способами. Нужно лишь запастись необходимыми приборами, снять датчик синхронизации с двигателя, осмотреть его и приступить непосредственно к проверке. Заметим, что при внешнем осмотре есть возможность установить те или иные повреждения контактной колодки, сердечника или корпуса ДПКВ. Иногда элементарная очистка сердечников и контактов от загрязнений решает все проблемы. Если явных дефектов агрегата не выявлено, следует начинать проверку «скрытых угроз».

Как прозвонить датчик коленвала омметром Данный, честно скажем, элементарный вариант позволяет легко решить проблему того, как проверить датчик положения коленвала на исправность. Омметром нужно всего лишь произвести замер сопротивления обмотки ДПКВ. Для большинства транспортных средств нормальная его величина варьируется от 550 до 750 Ом.

Второй способ проверки Он более сложный, предполагает применение:

• омметра и мегаомметра для измерения сопротивления (как указано ранее);
• измерителя индуктивности, нормальный показатель – от 200 до 400 мГн;
• цифрового вольтметра (допускается использовать и обычный прибор) и сетевого трансформатора.

Результат замеров дают однозначный ответ о том, исправен или неисправен датчик положения коленчатого вала.

Самостоятельная замена датчика на Рено Меган 2

Замена датчика положения коленвала на Меган 2 выполняется согласно пошаговому алгоритму, детальная инструкция которого представлена ниже.

• Зафиксировать Меган 2 с помощью стояночного тормоза.
• Отсоединить минусовую и плюсовую клеммы аккумуляторной батареи.
• Демонтировать АКБ.
• Снять площадку-кронштейн аккумуляторной батареи. Данное действие позволит получить доступ к датчику положения коленвала.
• Высвободить фиксатор разъема ДПКВ. Для этого следует просунуть шлицевую отвертку с тонким лезвием. Отсоединить колодку проводов.

• Открутить болты, которые удерживают датчик положения коленвала.

• Снять датчик.
• Установить новый ДПКВ.

• Собрать все в обратной последовательности.
• Запустить силовую установку и проконтролировать работу мотора.

Фиксатор часто обламывается и разъединить колодку становится проблематично. Для решения проблемы рекомендуется первоначально демонтировать крепление датчика, а лишь потом приступать к колодке. В противном случае попытки расшатать разъем могут привести к его поломке.

Симптомы неисправности датчика коленвала

Коленчатый вал двигателя внутреннего сгорания – элемент КШМ, который служит для преобразования возвратно-поступательного движения поршней во вращательное. На инжекторных автомобилях с ЭСУД используется так называемый датчик положения коленчатого вала (ДПКВ, датчик синхронизации, датчик коленвала, датчик ВМТ, иногда в быту называется датчик фаз), который необходим для точной синхронизации работы системы зажигания и системы питания.

Как известно, система электронного управления двигателем имеет большое количество различных элементов. Если возникает неисправность какого-либо звена, ЭБУ переводит мотор в аварийный режим, двигатель может троить, плохо заводиться, на приборной панели загорается «чек» и т.д. При этом агрегат все равно будет работать, пусть и неустойчиво, если в него подается воздух, топливо и есть искра на свечах зажигания. Особенностью ДПКВ можно считать то, что неисправности или сбои в его работе обычно приводят к остановке двигателя. Далее мы рассмотрим, какие признаки неисправности датчика коленвала свидетельствуют о проблемах с указанным элементом.

Читайте в этой статье

Функции датчика коленчатого вала

Как уже было сказано, одним из явных признаков неполадок ДПКВ является полная остановка двигателя. Так получается в результате того, что сбои в его работе не позволяют системе питания своевременно подавать горючее, а система зажигания не способна в заданный момент поджечь топливно-воздушную смесь. Теперь рассмотрим, почему так происходит.

Датчик коленвала посылает сигналы в ЭБУ, сигнализируя о положении коленчатого вала в определенный момент, а также сообщает о направлении вращения вала и указывает частоту вращения. Отметим, что на разных автомобилях как само устройство, так и некоторые функции ДПКВ могут отличаться. Это зависит от типа установленного элемента. Устройства могут быть:

Проверка работоспособности автомобиля

Проверку работоспособности проводят по следующей методике:

1. Проверяют, прекращается ли подача топлива при замедлении автомобиля на 2, 3, 4 или 5-й передаче при вращении коленвала с частотой вращения 3000-3500 оборотов в минуту. Топливо не должно подаваться в течение 2 секунд и более.
2. При повторном замедлении на 2000-2400 оборотах в минуту на 2, 3, 4 и 5-й передаче топливо не подается в течение 3 секунд.
3. Считывают коды неисправности, а при их наличии определяют неисправность и устраняют ее.
4. По окончании проверки производят стирание кодов.

Механики окончательно тестируют автомобиль и выдают владельцу.

Датчик положения коленвала: признаки неисправности и проверка ДПКВ

В том случае, если причиной неполадок является датчик коленвала, признаки неисправности могут быть следующими:

• холодный или прогретый двигатель не заводится;
• во время работы под нагрузкой возникает детонация;
• плавают обороты холостого хода;
• снижается мощность двигателя, пропадает динамика;
• скачут обороты во время движения, произвольно меняются обороты и т.д.

Необходимо учитывать, что указанные симптомы могут появляться и в результате других неисправностей. По этой причине перед началом манипуляций с ДПКВ следует исключить другие возможные неполадки. Еще следует добавить, что сбои в работе датчика коленвала могут возникать не постоянно. Другими словами, неустойчивая работа ДВС или проблемы с запуском могут проявляться не всегда, хотя «чек» загорается. В этакой ситуации рекомендуется произвести компьютерную диагностику двигателя автомобиля для более точного определения причины.

Также можно проверить датчик положения коленвала самостоятельно. Для такой проверки существует несколько доступных способов, которые позволяют с относительной точностью определить работоспособность элемента. Устройство заключено в пластиковый корпус, который обычно крепится на кронштейне в месте расположения шкива привода генератора. Также к элементу может быть подключен провод, который имеет большую длину. Использование такого провода обусловлено тем, что место установки ДПКВ является достаточно удаленным.

Если визуальный осмотр ничего не выявил, тогда датчик синхронизации понадобится снять, после чего можно переходить к проверке. Элемент следует осмотреть повторно, что помогает определить повреждения корпуса, сердечника, контактной колодки. Следует добавить, что достаточно часто после простой очистки контактов и сердечников от грязи ДПКВ начинает нормально работать.

В том случае, когда видимых дефектов не было замечено, следует перейти к диагностике датчика при помощи мультиметра. Устройство переводят в режим омметра для замера сопротивления на обмотке ДПКВ. В норме показания должны составлять 550-750 Ом. Также существует способ, при помощи которого фиксируется индуктивность датчика синхронизации, но такая диагностика сложнее для реализации в гаражных условиях и требует дополнительного оборудования (вольтметр, сетевой трансформатор).

Следует отметить, что одним из быстрых способов проверки является установка заведомо исправного или нового датчика синхронизации. Если двигатель заводится и нормально работает после замены, тогда причина очевидна. Еще нужно учитывать, что во время установки датчика коленчатого вала следует правильно выставлять зазор, который присутствует между зубчатым шкивом и ДПКВ. Квалифицированная установка датчика предполагает то, что зазор между сердечником датчика и диском синхронизации составляет 0.5 – 1.5 мм. Регулировка указанного зазора возможна путем установки дополнительных шайб в месте расположения посадочного гнезда датчика коленчатого вала.
