План занятия производственного обучения «Установка внешних узлов и агрегатов на двигатель»

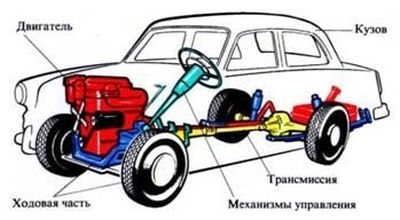

Общее устройство автомобиля

Конструкция автомобиля не так уж и сложна, как может показаться на первый взгляд. Совершенно любое транспортное средство состоит из пяти основных частей – мотор, ходовая часть, трансмиссия, кузов, электрооборудование и система управления.

Мотор

Двигатель – сердце автомобиля, задачей которого является преобразование тепловой энергии (сгоревшего топлива) в энергию механическую. После чего она передается через трансмиссию на колеса.

Ходовая часть

Множественные узлы и агрегаты, заставляющие автомобиль двигаться, относят к ходовой части – мосты, колеса и подвеска (задняя и передняя).

Трансмиссия

Основные составляющие трансмиссии:

• ведущий мост;
• коробка передач (КПП);
• ШРУСЫ;
• сцепление.

Задачей трансмиссии является передача крутящего момента на колеса машины с вала двигателя.

Электрооборудование и система управления

Составляющие электрооборудования:

• батарея (АКБ);
• электропроводка;
• генератор.

Механизм управления автотранспортным средством представлен рулем, связанным с передними колесами. С помощью руля определяется угол поворота и направление движения автомобиля. Тормоза – еще одна важная составляющая системы управления ТС, отвечающая за снижение его скорости и полной остановки.

Кузов

Практически все агрегаты и узлы крепятся к несущей части автомобиля – кузову.

Составляющие кузова:

• лонжероны;
• крыша транспортного средства;
• днище;
• моторный отсек;
• прочие навесные составляющие.

Это разделение весьма условно, поскольку все детали в автомобиле, так или иначе, взаимосвязаны.

Конструкция ТС постоянно совершенствуется, все больше начиняется электроникой, автоматикой. Производители работают над повышением безопасности эксплуатации ТС, топливной экономичности, снижением уровня шума и токсичности выхлопных газов.

Советы по смазке автомобиля

Ни в коем варианте не перемешивайте различные виды масел и смазок, по той причине что случайно полученный состав имеет возможность получиться коренным образом негодной дли смазывания агрегатов. Не дозволительно равным образом мешать в одну кучу смазочные материалы, изготовленные па неодинаковых основах типа солидол и Литол-24.

Предварительно перед смазкой, необходимо убрать грязь с тоботниц, масленок, чтобы исключить попадания грязи в агрегаты транспортного средства. Шприцевать масленку особенно важно до тех пор, покамест новая смазка не пробьется из участков стыковочных швов или другими словами специальных отверстий составляющих конструкции.

Принцип действия зажигания

Совокупность приборов, отвечающая за появление искры в необходимый момент, именуется системой зажигания и является частью электрооборудования. Нормальная работа бензинового двигателя невозможна без системы зажигания. Выделяют три основных вида систем зажигания, схожих по принципу действия, но различающихся по конструкции.

Виды:

• электронная;
• контактная;
• бесконтактная.

Устройство системы зажигания

• Источник питания

Когда машину заводят, источником питания выступает аккумулятор, после, эта функция передается генератору (во время работы двигателя).

• Замок зажигания

Устройство, использующееся для передачи напряжения.

• Накопитель

Устройство необходимое для накопления необходимой энергии. Бывают индукционные (в виде катушки) и емкостные накопители.

• Распределитель энергии

Система представляет собой блок и коммутатор. Распределитель может быть электронным либо механическим. Отвечает за подачу энергии.

• Свеча

Фарфоровый изолятор с двумя электродами, расположенными близко друг с другом. Отвечает за создание искры для воспламенения.

Основные этапы работы зажигания:

• накопление и подача необходимого уровня заряда;
• высоковольтное преобразование;
• момент распределения;
• образование искры;
• воспламенение топлива.

Смазка кардана

В карданных шарнирах новейших авто используются иглообразные подшипники. Для их смазки допускается пользоваться смазкой М -158. В некоторых моментах возможно воспользоваться трансмиссионным маслом. Солидол и остальные сходственные смазочные материалы ради представленной задачи не подходят, по той причине что из-за неважной текучести к роликам доходят в малом объеме, и подшипники очень быстро теряют работоспособность.

В том числе и не очень большие капельки солидола очутившиеся в игольчатом подшипнике имеют все шансы сорвать его работоспособность. Именно поэтому для карданов рекомендуется иметь в наличии особый гидрошприц, заправленный отвечающим необходимым параметрам вида смазочного материала М -158.

Принцип действия двигателя

Устройство двигателя:

• система зажигания обеспечивает подачу тока на свечу для получения искры;
• система охлаждения отводит тепло от стенок цилиндра и головок, предотвращая перегрев двигателя;
• система питания отвечает за подготовку новой порции рабочей смеси (топливо + воздух);
• механизм газораспределения отвечает за своевременный впуск новой порции рабочей смеси, и выведение отработавших газов;
• кривошипно-шатунный механизм преобразует движение (возвратно-поступательное) поршней во вращательное движение коленчатого вала;
• система смазки отвечает за подачу масла к трущимся поверхностям.

Сейчас в большинстве автомобилей используется четырехтактная система сгорания для преобразования топлива в энергию. Для правильно работы двигателя компрессия в цилиндрах должна соответствовать значениям от 11 до 15.

Цикл сгорания:

• впускается топливно-воздушная смесь (такт впуска);
• смесь сжимается и возгорается (такт сжатия);
• смесь сгорает и толкает поршень вниз (такт расширения);
• продукты горения выпускаются (такт выпуска).

Внутри цилиндра двигателя расположена камера, в которую вводится смесь с воздухом (либо по отдельности), где и происходит сгорание топлива. При сгорании тепловая энергия преобразуется в механическую энергию. После, продукты сгорания выводятся из цилиндра, а на их место поступает новая порция топлива. Совокупность этих процессов является циклом работы двигателя.

АВТОМОБИЛИСТ

Главная — Полезные статьи

Процесс смазки всех узлов в автомобиле следует производить в точном соответствии с требованием производителя. В данной статье будет рассмотрена методика смазки всевозможных конструкций и применяемые материалы.

Что касается промывки двигателя, то эту процедуру следует проводить каждые 10-15 тысяч километров. Для промывки можно использовать как специальное промывочное масло, так и обычное, которое рекомендуется использовать для определенного автомобиля. Проводя промывку, ни в коем случае нельзя смешивать масло с керосином либо бензином. Так, на стенках картера в процессе длительной работы двигателя образуются масляные отложения. При взаимодействии с бензином либо с керосином эти отложения могут разрыхляться и отслаиваться, вследствие чего ими может забиться маслоприемник масляного насоса либо масляный фильтр. А это чревато серьезными последствиями (вплоть до выхода силового агрегата из строя).

Смазка подшипников карданного вала производится смазкой М-158. Следует упомянуть, что в карданных шарнирах используются специализированные игольчатые подшипники, которые также работают в условиях высоких температур. Солидол для их смазки опять-таки не подходит из-за его высокой текучести. Поэтому, в наличии всегда нужно иметь специальный гидрошприц, заправленный смазкой М-158.

Для смазывания рулевых тяг следует использовать специализированную смазку ШРБ-4 либо Литол-24. Данные узлы не только работают в условиях больших нагрузок, но и испытывают на себе влияние влаги, которое может крайне негативно сказаться на их работе. Именно поэтому, при техобслуживании рулевых тяг, важно использовать исключительно влагоустойчивые смазки, которые не дадут воде проникнуть в узлы подвижных шарниров.

Крайне не рекомендуется перемешивать различные виды смазок, поскольку полученный состав может иметь совершенно ненадлежащие свойства. Перед началом смазочных работ нужно тщательно очистить смазываемы узлы от грязи, пыли и влаги. Процесс шприцевания следует проводить до тех пор, пока их технологических отверстий не начнет выдавливаться старая смазка.

Принцип действия сцепления

Связующее звено между КПП и двигателем, подключающее и отключающее первичный вал коробки от маховика коленчатого вала называется сцеплением. На механике передачи переключаются только, когда сцепление выжато.

Конструкция узла сцепления:

• нажимной диск или «корзина»;
• вилка привода выжимного подшипника;
• выжимной подшипник;
• ведомый диск;
• система привода;
• педаль выключения сцепления.

По количеству ведомых дисков сцепление делится на однодисковые и многодисковые.

В однодисковом варианте корзина находится в связке с маховиком и вращается с ним. Все вращение передается на коробку передач, поскольку в ведомом диске находится шлицевая муфта, в которую входит вал КПП. Для переключения передачи водитель жмет на педаль, чем запускает следующие процессы:

• на вилку сцепления передается давление через систему привода сцепления;
• вилка, в свою очередь, двигает муфту выжимного подшипника вместе с ним к пружинам корзины;
• подшипник оказывает давление на лапки корзины;
• лапки на время отсоединяют диск от маховика.

Когда водитель отпускает педаль, подшипник отделяется от пружин и корзина сцепляется с маховиком.

В двухдисковых вариантах используется корзина, имеющая две рабочие поверхности и два диска сцепления. Ограничительные втулки и система регулировки синхронного нажатия расположены между рабочими поверхностями ведущего диска. Процесс отсоединения маховика происходит, как и в однодисковом сцеплении.

Виды сцепления:

• механическое;
• гидравлическое (самый распространенный вариант);
• электрическое;
• одно — и многодисковое.

Двигатель и обслуживающие его системы

«Сердце машины» — это двигатель. Наиболее популярные варианты его исполнения – бензиновый, дизельный, газовый.

Двигатель любого автомобиля не способен работать без обслуживания вспомогательных систем, обеспечивающих его бесперебойное функционирование:

1. системы питания, призванной приготовить и подать горючую смесь в цилиндры;
2. системы смазки, служащего для уменьшения коэффициента трения узлов, частичного охлаждения двигателя и пр.;
3. системы охлаждения, предназначенной для охлаждения двигателя и подержания его в нормальном температурном режиме;
4. системы выпуска отработавших газов (или глушителя), необходимой для отведения от двигателя продуктов горения смеси.

Foto 2

ХОЗЯИН — БАРИН

И. Замуруев, Тверская область

Не везет мне с покупкой запчастей! Всего полгода назад менял на ВАЗ‑2114 радиатор отопителя. Работу выполнили в сервисе — со снятием приборной панели и, поверьте, за немалые деньги. Но на днях радиатор опять потек. На этот раз я решил всё сделать самостоятельно. Просто взял — и вырезал часть нижней полки панели под перчаточным ящиком ровно настолько, что теперь любые проблемы с печкой могу решить в пять минут. Кто-то мне скажет, что эстетика пострадала, но я считаю, что для моей рабочей лошадки это далеко не главное. Кстати, и места в салоне стало больше.

ЛОМ ПРОТИВ ЛОМА

А. Карпенко, Мордовия

После замены задних колодок порой довольно трудно поставить на место тормозной барабан. Даже если полностью ослабить трос стояночного тормоза, посадить его руками не всегда удается. Обычно в таких случаях рекомендуют напильником слегка обработать края колодок на конус. Но и это не всегда помогает. Чтобы аккуратно (без перекосов) посадить барабан, закажите в мастерской болты с такой же резьбой, как у колесных, но большей длины. Ее, зная глубину барабана, вычислить нетрудно.

От отдела информации ЗР. Нередко фрикционные накладки слишком толстые, и опиливать их необходимо по всей рабочей поверхности.

ВЕРХОМ НА ЛОПАТЕ

В. Кондрашов, Мценск

Foto-4

Представим, что нерадивый автомобилист, у которого даже троса при себе нет, просит отбуксировать его машину. Вы готовы помочь, но крюк вашего троса к чужой проушине не подходит. Мало того, затянутый намертво узел крюка никак не распутать. Но тот, кто умеет вязать специальные узлы, с такой ситуацией не столкнется. Взять, например, беседочный узел, или булинь (англ. bowline). Его особенность: концевая петля не затягивается под нагрузкой и в то же время не скользит по тросу, не портит его. А без нагрузки даже намокший узел развязать нетрудно. Только учитывайте, что завязанные петли сокращают общую длину троса. Напоминаю, что согласно Правилам дорожного движения расстояние между буксирующим и буксируемым автомобилями должно быть от четырех до шести метров.

МОЗГОВАЯ АТАКА

А. Маслов, Магнитогорск

При сборке двигателя 1.8 TSI на своей Октавии я столкнулся с любопытной задачей. Чтобы правильно затянуть распределительный клапан регулятора фаз (момент затяжки 3,5 кгс·м), необходим динамометрический ключ с трещоткой. Но он предназначен только для правой резьбы, и это логично, ведь в большинстве случаев она нарезана именно в эту сторону. А на клапане — резьба левая. Как быть? Если ваш динамометрический ключ, как и мой, разборный, то заставить его работать в левую сторону — дело пяти минут. Нужно лишь переставить в трещотке зубчатый ролик квадратом в другую сторону. Вернуть трещотку в исходное положение по окончании операции столь же легко.

Советы бывалых: морской узел для буксировки и новое применение лопаты

Общая классификация деталей и узлов машин. Основные критерии работоспособности деталей машин.

Общая классификация деталей и узлов машин. Основные критерии работоспособности деталей машин.

Все машины состоят из деталей, которые объединены в узлы.В машиностроении различают детали и сборочные единицы общего и специального назначения: 1) Деталями и узлами общего назначения называют такие, которые встречаются почти во всех машинах (болты, валы, зубчатые колеса, подшипники, муфты…). 2) К деталям и узлам специального назначения относятся такие, которые встречаются только в одном или нескольких типах машин (шпиндели станков, поршни, коленчатые валы, лопатки турбин…). Классификация 1. По назначению на три основные группы:

а) соединительные детали и соединения (сварные, резьбовые, шпоночные и др.); б) передачи вращательного движения (ремённые, зубчатые, червячные и др.); в) детали и узлы, обслуживающие передачи (валы, подшипники, муфты и др.).2. По конструкции: — простые (шпонка, болт, гайка, и т.п.);- сложные (корпус редуктора, станина станка, коленчатый вал и т.п.).Основные критерии работоспособности и факторы, влияющие на них. Прочность – главный критерий – способность детали сопротивляться разрушению под действием внешних нагрузок. Жесткость – способность детали сопротивляться изменению формы под действием нагрузок. Износостойкость – способность детали сопротивляться истиранию по поверхности силового контакта с другими деталями. Теплостойкость – способность детали сохранять свои расчетные параметры в условиях повышенных температур. Виброустойчивость – способность детали работать в заданном режиме движения без недопустимых колебаний. Надежность – способность детали безусловно работать в течение заданного срока службы.

Основные понятия: деталь, узел, звено, кинематическая пара, механизм, машина.

Деталь – изделие, изготовленное из однородного по наименованию и марке материала без применения сборочных операций.

Узел машины – представляет собой законченную сборочную единицу, состоящую из ряда деталей, имеющих общее функциональное назначение (подшипник качения, муфта, редуктор и т. п.).

Кинематическая пара— это соединение двух звеньев, обеспечивающее определённое относительное движение.

Звено — элемент цепи.

Звено — в переносном смысле — любая составная часть некоторой последовательности

Для всех кинематических пар необходим постоянный контакт между их элементами, это достигается либо с помощью определённых усилий, либо приданием элементам определённой геометрической формы.

Механизмом называют систему тел, предназначенную для преобразования движения одного или нескольких тел в требуемые движения других тел.

Машиной называют механизм или сочетание механизмов, которые служат для облегчения или замены физического или умственного труда человека, повышения его производительности.

Классификация и основные параметры резьбы.

По назначению: 1-крепёжные, предназначенные для скрепления деталей. 2-крепёжно-уплотняющие резьбы, для скрепления деталей и предохранения от вытекания жидкости. 3-резьба для передачи движения.

А также метрическая резьба(α=60˚),трапецеидальная резьба(α=30˚), упорная резьба(α=30˚), коническая резьба(α=60 или 55˚), трубная резьба, круглая резьба(α=30˚), резьба винтов, свинчиваемых с деталями из материалов низкой прочности.

Параметры резьбы: 1-диаметр: наружный, средний и внутренний. 2- профиль резьбы-это профиль выступа и канавки резьбы в плоскости её осевого сечения.,3-шаг резьбы-расстояние по линии, параллельной оси резьбы между средними точками ближайших одноимённых боковых сторон профиля резьбы,лежащими в одной осевой плоскости по одну сторону от оси резьбы.4- угол профиля α – угол между смежными боковыми сторонами резьбы осевого сечения. 5-рабочая высота профиля, 6- высота исходного треугольника резьбы, 6- угол подъёма резьбы.

Общая классификация деталей и узлов машин. Основные критерии работоспособности деталей машин.

Все машины состоят из деталей, которые объединены в узлы.В машиностроении различают детали и сборочные единицы общего и специального назначения: 1) Деталями и узлами общего назначения называют такие, которые встречаются почти во всех машинах (болты, валы, зубчатые колеса, подшипники, муфты…). 2) К деталям и узлам специального назначения относятся такие, которые встречаются только в одном или нескольких типах машин (шпиндели станков, поршни, коленчатые валы, лопатки турбин…). Классификация 1. По назначению на три основные группы:

а) соединительные детали и соединения (сварные, резьбовые, шпоночные и др.); б) передачи вращательного движения (ремённые, зубчатые, червячные и др.); в) детали и узлы, обслуживающие передачи (валы, подшипники, муфты и др.).2. По конструкции: — простые (шпонка, болт, гайка, и т.п.);- сложные (корпус редуктора, станина станка, коленчатый вал и т.п.).Основные критерии работоспособности и факторы, влияющие на них. Прочность – главный критерий – способность детали сопротивляться разрушению под действием внешних нагрузок. Жесткость – способность детали сопротивляться изменению формы под действием нагрузок. Износостойкость – способность детали сопротивляться истиранию по поверхности силового контакта с другими деталями. Теплостойкость – способность детали сохранять свои расчетные параметры в условиях повышенных температур. Виброустойчивость – способность детали работать в заданном режиме движения без недопустимых колебаний. Надежность – способность детали безусловно работать в течение заданного срока службы.

Основные понятия: деталь, узел, звено, кинематическая пара, механизм, машина.

Деталь – изделие, изготовленное из однородного по наименованию и марке материала без применения сборочных операций.

Узел машины – представляет собой законченную сборочную единицу, состоящую из ряда деталей, имеющих общее функциональное назначение (подшипник качения, муфта, редуктор и т. п.).

Кинематическая пара— это соединение двух звеньев, обеспечивающее определённое относительное движение.

Звено — элемент цепи.

Звено — в переносном смысле — любая составная часть некоторой последовательности

Для всех кинематических пар необходим постоянный контакт между их элементами, это достигается либо с помощью определённых усилий, либо приданием элементам определённой геометрической формы.

Механизмом называют систему тел, предназначенную для преобразования движения одного или нескольких тел в требуемые движения других тел.

Машиной называют механизм или сочетание механизмов, которые служат для облегчения или замены физического или умственного труда человека, повышения его производительности.
