Тормоза с пневматическим приводом: что общего у поезда и грузовика?

Большинство современных грузовых автомобилей, прицепов к ним и автобусов оснащено пневматической тормозной системой, работа которой связана со взаимодействием большого количества управляющих и исполнительных элементов. Проведение проверки технического состояния и инструментального контроля указанной системы требует от диагностов хорошего понимания общих принципов ее построения и функционирования. Поэтому целесообразно остановиться на конструктивных особенностях данной системы более подробно.

Пневматическая тормозная система — это тормозная система, привод которой осуществляется посредством использования энергии сжатого воздуха. При этом под тормозным приводом подразумевается совокупность элементов, находящихся между органом управления и тормозом и обеспечивающих их функциональную взаимосвязь. В тех случаях, когда торможение осуществляется целиком или частично с помощью источника энергии, не зависящего от водителя, содержащийся в устройстве запас энергии также считается частью привода.

Рис. Пневматическая одноконтурная тормозная система

Привод, как правило, подразделяется на две функциональные части:

• привод управления
• энергетический привод

При этом управляющие и питающие магистрали, соединяющие буксирующие транспортные средства и прицепы, не рассматриваются в качестве частей привода.

Привод управления — это совокупность элементов привода, которые управляют функционированием тормозов, включая функцию управления необходимым запасом энергии.

Энергетический привод — совокупность элементов, которые обеспечивают подачу на тормоза энергии, необходимой для их функционирования, включая запас энергии, используемой для работы тормозных механизмов.

Тормоз — это устройство, в котором возникают силы, противодействующие движению транспортного средства. Тормоз может быть фрикционным (когда эти силы возникают в результате трения двух движущихся относительно друг друга частей транспортного средства), электрическим (когда эти силы возникают в результате электромагнитного взаимодействия двух движущихся относительно друг друга, но не соприкасающихся частей транспортного средства), гидравлическим (когда силы возникают в результате действия жидкости, находящейся между двумя движущимися относительно друг друга элементами транспортного средства), моторным (когда эти силы возникают в результате искусственного увеличения тормозящего действия двигателя, передаваемого на колеса).

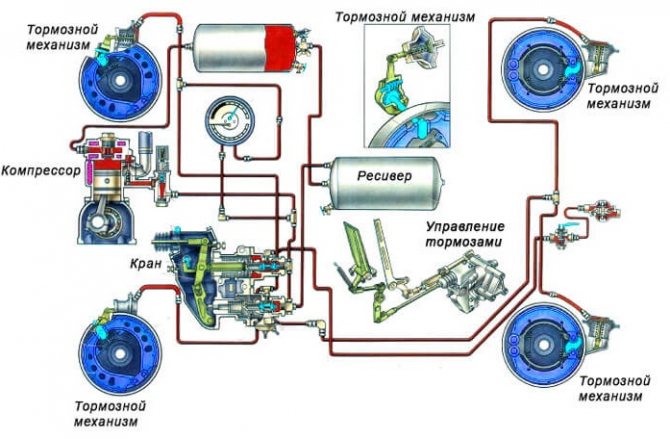

Рис. Схема простейшего пневмотормоза автомобиля: 1 — ресивер; 2 — педаль; 3 — кран; 4 — тормозной цилиндр; 5 — пружина; 6 — шток тормозного механизма; 7 — тормозная колодка

Элементы системы фрикционного тормоза называются тормозными механизмами.

В пневматических тормозных системах приводом управления являются элементы пневмопривода, с помощью которых подаются сигналы на автоматическое или регулируемое срабатывание элементов энергетического привода. На управляющих элементах пневмопривода (тормозных кранах, клапанах, регуляторах и т.п.) вход управляющего пневмосигнала всегда обозначается цифрой 4. Такое же обозначение данного сигнала имеет место на функциональных и структурных схемах.

Энергетическим приводом в пневматических тормозных системах являются элементы, с помощью которых осуществляется питание сжатым воздухом элементов привода управления или исполнительных элементов энергетического привода (тормозных камер, энергоаккумуляторов, пневмоцилиндров и т.п.). Науправляющих элементах пневмопривода вход питающей магистрали всегда обозначается цифрой 1. Следует отметить, что в ряде случаев управляющий сигнал может одновременно выполнять функции питающего. В этом случае на элементах и схемах пневмопривода вход такого сигнала все равно обозначается цифрой 1.

Любой выходной пневматический сигнал или воздействие обозначается на элементах управления или схемах цифрой 2.

В случае, когда какие-либо элементы управления имеют несколько входов или выходов, относящихся к различным контурам тормозной системы, они маркируются цифрами (в порядке возрастания), следующими после обозначения, указанного выше (например, 11, 12, 21, 22 и т.п.).

Цифрой 3 на элементах тормозного привода обозначается связь с атмосферой.

Рассмотрим функционирование пневмопривода тормозной системы и отдельных ее элементов на примере системы грузового автомобиля, предназначенного для буксирования прицепа и, соответственно, прицепа, буксируемого таким тягачом.

В целях обеспечения надежности работы пневматический привод разделяется на несколько контуров, относительно независимых друг от друга. Первый из них называется питающим и выполняет функцию подготовки сжатого воздуха к применению в пневмосистеме в качестве рабочего тела.

Компрессор — это воздушный насос, который нагнетает воздух в питающий контур и, как правило, осуществляет первичную регулировку его давления. Регулятор давления управляет подачей сжатого воздуха компрессором с целью поддержания его давления в заданных пределах. Осушитель воздуха производит подготовку сжатого воздуха для использования в пневмосистеме.

Основная его задача — отделение от воздуха паров воды и от- фильтровывание различных примесей (в основном паров масла). В современных системах осушитель совмещает функции отделения от примесей и регулировки давления, поэтому в таких системах регулятор давления как отдельный узел отсутствует. Поскольку большинство осушителей работает по принципу регенерации, они имеют отдельный ресивер, с помощью которого обеспечивается регенеративная функция.

В некоторых видах пневмосистем может применяться предохранитель от замерзания, смешивающий со сжатым воздухом летучую низкозамерзающую жидкость для предотвращения замерзания воды, конденсирующейся на элементах тормозного привода при низких температурах. Однако эти устройства в настоящее время применяются редко, так как современные модели осушителей обеспечивают подготовку сжатого воздуха с достаточной эффективностью.

Рис. Схема пневмопривода тормозной системы: а — грузового автомобиля-тягача; б — прицепа; 1 — компрессор; 2 — регулятор давления; 3 — осушитель воздуха; 4 — регенерационный ресивер; 5 — четырехконтурный защитный клапан; 6-8 — ресиверы контуров пневмопривода; 9 — дополнительные потребители воздуха; 10 — манометр; 11 — контрольные и аварийные сигнализаторы; 12 — ножной тормозной кран; 13 — модулятор АБС переднего колеса; 14 — тормозная камера переднего колеса; 15 — обратный клапан; 16 — ручной тормозной кран; 17 — ускорительный клапан; 18 — регулятор тормозных сил задней оси; 19 — модулятор АБС заднего колеса; 20 — тормозная камера с энергоаккумулятором; 21 — тормозной кран управления тормозной системой прицепа; 22, 29 — питающие соединительные головки; 23, 30 — соединительные головки управляющей магистрали; 24 — электронный блок управления АБС тягача; 25 — контрольные лампы АБС; 26 — датчик АБС переднего колеса; 27 — датчик АБС заднего колеса; 28, 44 — соединительная вилка АБС; 31, 32 — фильтры воздуха; 33 — тормозной кран прицепа; 34 — ресивер; 35 — кран растормаживания прицепа; 36 — клапан соотношения давлений; 37 — регулятор тормозных сил передней оси; 38 — модулятор АБС передней оси; 39 — тормозные камеры передней оси; 40 — регулятор тормозных сил задней оси; 41 — модуляторы АБС средней и задней оси; 42 — тормозные камеры средней оси; 43 — тормозные камеры задней оси; 45 — электронный блок управления АБС прицепа; 46 — диагностический разъем АБС прицепа; 47 — датчики АБС передних колес; 48 — датчики АБС задних колес

После прохождения через осушитель сжатый воздух поступает к четырехконтурному защитному клапану. Основные функции данного устройства:

• разделение потока сжатого воздуха на независимые контуры
• обеспечение последовательного заполнения контуров сжатым воздухом после возрастания давления в одном из контуров до установленного значения
• обеспечение герметичности остальных контуров тормозной системы при разгерметизации или большом падении давления в одном из них

Рекомендуем: Как работает система круиз-контроля на механике и что это такое?

Четырехконтурный защитный клапан распределяет воздух по следующим контурам:

• двум независимым контурам рабочей тормозной системы тягача (I и II)
• контуру стояночной (аварийной) тормозной системы, а также питающему и управляющему контурам прицепа (III)
• контуру питания пневмоподвески и прочих дополнительных потребителей воздуха (9 на рисунке), например пневмоподвески кабины, сиденья водителя, пневмогидроусилителя сцепления, привода вспомогательной тормозной системы (на рисунке представлен краном управления моторным тормозом)

Каждый из контуров имеет исполнительные элементы, которые и реализуют конечную функцию непосредственного воздействия на тормозной механизм, а контур тормозной системы прицепа имеет соединительные головки для подключения к управляющей и питающей магистралям тягача.

В контурах I и II рабочей тормозной системы сжатый воздух после ресиверов подается к ножному тормозному крану в верхнюю и нижнюю секции соответственно. Внутри данного элемента происходит формирование либо чисто управляющего, либо комбинированного (управляющего и одновременно питающего) сигнала, который поступает непосредственно (как показано на рисунке для тормозов передних колес) или через определенные управляющие элементы 18 (как показано на рисунке для тормозов задних колес) к исполнительным элементам тормозных систем (14, 20). В качестве дополнительных управляющих элементов могут выступать ускорительные (релейные) клапаны, регуляторы тормозных сил, обеспечивающие функцию ускорительных кранов, краны быстрого оттормаживания и т.п. В качестве исполнительных элементов могут служить простые диафрагменные тормозные камеры либо комбинированные тормозные камеры с энергоаккумулятором.

В контуре III сжатый воздух поступает к ручному тормозному крану аварийной и стояночной тормозных систем, где формируется, как правило, чисто управляющий сигнал, который при поступлении на ускорительный клапан 17 аварийной тормозной системы производит подачу или сброс давления воздуха из секции энергоаккумулятора комбинированной тормозной камеры. Воздухом этого же контура осуществляется питание тормозного крана управления тормозами прицепа. Через данный кран происходит питание тормозной системы прицепа посредством соединительной головки, а также формируется управляющий сигнал как результат воздействия сигналов от тормозных кранов рабочей, аварийной и стояночной систем. Этот сигнал подается на соединительную головку управляющей магистрали.

К контурам тормозной системы подсоединяются контрольно- измерительные приборы. Обычно это манометры, указывающие давление в контурах I и II, или один общий манометр. Кроме того, имеются контрольные лампочки, которые сигнализируют о падении давления в контурах пневмопривода.

К пневмосистеме тягача подключен ряд компонентов АБС, реализующих данную функцию для всего комбинированного транспортного средства. В их число входят датчики АБС, считывающие значения угловой скорости колес, электронный блок управления, суммирующий и анализирующий сигналы датчиков и формирующий сигнал для выходного воздействия, модуляторы АБС (электромагнитные клапаны), играющие роль исполнительных механизмов, соединительная вилка прицепа, а также контрольные и диагностические лампы, подающие сигналы о техническом состоянии системы.

Прицеп снабжается сжатым воздухом от тягача через питающую соединительную головку, окрашенную в красный цвет. Пройдя через фильтр и тормозной кран прицепа, воздух поступает в ресивер.

Управляющий пневматический сигнал проходит через соединительную головку управляющей магистрали, окрашенную в желтый цвет, и, пройдя через фильтр, подается на тормозной кран прицепа. Под воздействием этого сигнала в указанном кране формируется выходной управляющий сигнал, который корректируется регуляторами тормозных сил в зависимости от загрузки транспортного средства. На полуприцепах и прицепах, имеющих центральное расположение осей, устанавливается один регулятор тормозных сил. Прицепы с разнесенным положением осей в управляющей магистрали тормозной системы передней оси могут иметь дополнительный клапан согласования давлений, служащий для обеспечения благоприятного соотношения давления воздуха между данными осями. Скорректированный управляющий сигнал подается к модуляторам АБС, которые на прицепах могут играть, кроме того, роль ускорительных клапанов. В зависимости от исполнения системы, а также для соблюдения нормативных требований один модулятор на прицепах может питать исполнительные механизмы оси, отдельного колеса или нескольких колес по одному из бортов прицепа. В пневматической части модуляторов управляющий сигнал преобразуется в сигнал, приводящий в действие исполнительные элементы (тормозные камеры). В ряде случаев на прицепах используются в качестве исполнительных элементов тормозные камеры с энергоаккумуляторами. При этом имеется дополнительная пневматическая магистраль, осуществляющая подачу сжатого воздуха в секции энергоаккумулятора, и устройство приведения в действие стояночной тормозной системы, находящееся вне кабины водителя.

Элементы АБС прицепа включают следующие устройства:

• колесные датчики
• блок управления
• модуляторы давления с функцией ускорительного клапана

Для проверки корректности работы системы служит диагностический разъем, а для электрического питания системы и поступления управляющих сигналов от тягача — соединительная вилка.

Колесные тормозные механизмы, являясь неотъемлемым звеном ходовой части автомобиля, должны обеспечивать стабильность заданных параметров эффективности торможения в процессе эксплуатации, иметь максимальную прочность и надежно функционировать в любых дорожных условиях. Помимо прочего необходимо обеспечить простоту обслуживания и ремонта важнейших с точки зрения безопасности деталей. В настоящее время на грузовиках и автобусах все шире стали использоваться дисковые тормозные механизмы, некогда ставшие символом прогресса в автомобилестроении.

Повышение надежности и снижение трудоемкости обслуживания — приоритеты в разработке дисковых тормозных механизмов для коммерческого транспорта.

Напомним, дисковый тормозной механизм по сравнению с барабанным имеет меньшую массу, более компактен и стабилен, легче охлаждается. Вдобавок ко всему меньшие зазоры между диском и колодками в расторможенном состоянии (0,05–0,1 мм) позволяют повысить быстродействие и передаточное число тормозного привода. Наконец, достигается более равномерное изнашивание фрикционных материалов в результате одинакового распределения давления по поверхности трения.

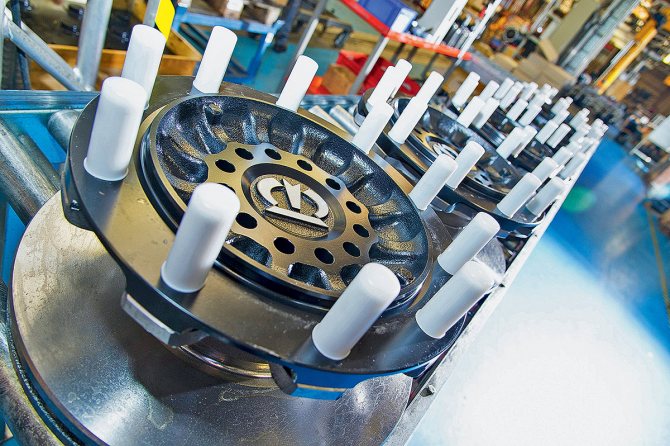

Облегченный тормозной механизм Haldex ModulT (DBT 22LT) рассчитан на использование в осях с посадочным диаметром шин 22,5”.

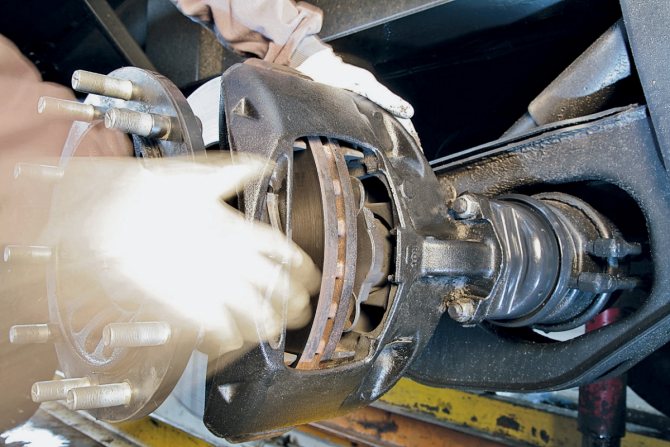

Конструктивно дисковый тормозной механизм обычно размещают в углублении обода колеса, что требует дополнительных средств для отвода тепла, например наличия внутренних вентиляционных каналов в тормозных дисках и отверстий в колесных. Такие меры обеспечивают оптимальное прохождение потока воздуха для уменьшения температуры тормозного механизма.

Корпуса (или скобы, как их называют специалисты) пневматических тормозных механизмов бывают неподвижные и подвижные (плавающие). В конструкции со скобой плавающего типа, применяемой в большинстве существующих конструкций дисковых тормозов для большегрузной техники, тормозная камера устанавливается на скобе с внутренней стороны диска. Скоба имеет возможность перемещаться совместно с тормозной колодкой в суппорте по направляющим штифтам. При подаче давления в тормозную камеру поршень прижимает к диску ближнюю, активную колодку. В свою очередь скоба, перемещаясь в противоположном направлении, прижимает к диску дальнюю, реактивную колодку. Для снижения вибрации подвижных деталей в механизме предусмотрены пластинчатые пружины. Именно поэтому производителями тормозных систем неоднократно делались попытки внедрения в среду коммерческого транспорта решений, ранее применимых только в легковых автомобилях. Речь идет о тормозных механизмах с фиксированной скобой, где поршни установлены по разные стороны от тормозного диска. Их основное преимущество — большая жесткость конструкции, а значит и высокая тормозная сила. Недостаток — худший теплоотвод.

Дисковые тормоза WABCO MAXX подходят для легких, средних и тяжелых грузовых автомобилей, автобусов и прицепной техники.

Рекомендуем: Насос омывателя лобового стекла — как он работает

Проблему решают разными путями. Самый, пожалуй, необычный был реализован в тормозном механизме ModulD, разработанном компанией Haldex. Суть идеи заключалась в следующем. На ступицу с внешними шлицами монтируются два тормозных диска, возможность их взаимного перемещения достигается благодаря скользящей посадке. Внутренние рабочие поверхности дисков разделяет тормозная колодка. Еще две колодки размещены с внешних сторон дисков. За счет смещения дисков по шлицам происходит равномерное распределение усилия по поверхностям трения. Точно позиционированный пружинный механизм обеспечивает автоматическую регулировку зазора между колодкой и диском при компенсации износа. Максимальное значение тормозного момента составляет 27 кНм. В 2007 году такими механизмами оснащались некоторые модели прицепных осей Gigant. Планировалось распространить это решение на грузовые автомобили, однако этот проект так и не получил развития. Зато путь к совершенству продолжили дисковые тормозные механизмы с подвижной скобой. Далее о них и пойдет речь.

HALDEX MODULT

Сегодня приоритеты в разработке тормозных механизмов — это компактность, снижение массы тормозного механизма, повышение надежности и снижение трудоемкости обслуживания. В 2011 году компания Haldex представила новый тормоз для прицепных осей ModulT. Эта облегченная, но достаточно эффективная модель пришла на смену хорошо известному на рынке изделию ModulX. Полное наименование нового тормозного механизма, рассчитанного на использование в осях с посадочным диаметром шин 22,5”, — DBT 22LT.

Масса новинки в сборе с колодками составляет 31 кг. Это, как утверждает производитель, на 4,5 кг (или на 15 %!) меньше, чем у аналогичных конструкций, предлагаемых сегодня конкурентами. Существенное снижение веса узла, однако, не ставит под сомнение показатели надежности и стабильности торможения: как и у представителя предыдущего поколения тормозных механизмов — изделия ModulX, значение максимального тормозного момента при диаметре тормозного диска 430 мм составляет 20 кНм.

Инженеры Haldex считают, что современные тормозные системы для коммерческого транспорта сейчас как никогда требуют специфических решений исходя из ужесточения критериев, предъявляемых к изделиям автопрома. И поскольку автопроизводители стремятся к сокращению расхода топлива, облегченные конструкции надолго останутся в тренде. Использование дискового тормоза ModulТ позволяет сэкономить по 12 кг на каждую ось. Это означает, что трехосный полуприцеп, оснащенный такими тормозными механизмами, сможет взять на борт дополнительные 36 кг полезного груза.

Оптимизация массогабаритных параметров нового изделия проводилась несколькими путями. Во-первых, все детали тормозного механизма были просчитаны методом конечных элементов. На основании этих расчетов изначально задуманный дизайн подвергся существенной переработке.

Во-вторых, внесены изменения в кинематическую схему, отвечающую за передачу усилия от тормозной камеры к колодкам. Вместо обычной для изделий Haldex двухпоршневой схемы (что означает применение двух резьбовых втулок-толкателей) решено использовать однопоршневую. Наконец, в подвижном суппорте ModulT используются всего два направляющих стальных штифта, а не четыре, как в предыдущей модели.

Примененный в ModulT однопоршневой механизм благодаря использованию специальной конструкции резьбового упора обеспечивает равномерное распределение усилия прижима тормозных колодок к тормозному диску и, следовательно, лучшую равномерность износа фрикционного материала. Помимо прочего это минимизирует риск теплового разрушения колодок и диска.

Среди других важных особенностей «тэшки» следует упомянуть усиленную герметизацию направляющих штифтов подвижной скобы, применение необслуживаемых подшипников и использование тефлонового покрытия для улучшения скольжения в паре трения. Особая конструкция гофрированного пыльника позволяет надежно защитить резьбовую втулку нажимного устройства от внешних загрязнений, что в целом способствует повышению долговечности узла.

Если говорить об особенностях техобслуживания, в данном случае все операции максимально упрощены. Взять, к примеру, работу по демонтажу изношенных тормозных колодок, для чего достаточно сдвинуть фиксирующую их зажимную скобу. При этом не требуется специнструмент, а прикладываемое усилие минимально. Опционно доступен измеритель износа, показывающий остаточный ресурс колодок в процентах. В базовом исполнении ModulT предназначен для прицепных осей с нагрузкой до 9 тонн. Имеется отдельная модификация, которая рассчитана на применение в грузовиках и автобусах с ограниченным монтажным пространством в пределах ходовой части.

WABCO MAXX

На выставке COMTRANS 2020 компания WABCO продемонстрировала ряд новых технологий, которые повышают безопасность и эффективность в работе коммерческого транспорта. В частности, гостям мероприятия был представлен однопоршневой пневматический дисковый тормоз MAXX — один из самых легких и эффективных тормозных механизмов для коммерческого транспорта. Устройство c подвижной скобой приводится в действие при помощи тормозной камеры, смонтированной на корпусе механизма. Для компенсации износа колодок и диска тормоз MAXX оборудован автоматическим регулятором зазора. В качестве опции предлагается система мониторинга остаточной толщины тормозных колодок. Посредством встроенного в плавающую скобу потенциометра это оборудование измеряет величину хода поршня в резьбовой втулке и высчитывает степень износа фрикционного материала. Вся информация поступает в систему бортовой диагностики автомобиля.

Монтаж диафрагменного механизма непосредственно на скобе позволяет получить очень компактный узел, а значит, оптимально использовать компоновочное пространство на транспортном средстве. Дисковые тормоза MAXX подходят к колесам с посадочным диаметром шин от 17,5 до 22,5” для легких, средних и тяжелых грузовых автомобилей, автобусов и прицепной техники. Таким образом, инновационные тормозные механизмы MAXX от компании WABCO могут быть применены совместно с колесными дисками практически всех размеров, используемых на коммерческом транспорте во всем мире.

В России WABCO поставляет тормозные механизмы MAXX на конвейер Горьковского автозавода, этими компонентами оснащаются новые модели грузовиков производства «Группы ГАЗ», в частности «ГАЗон NEXT», где используется пневматическая тормозная система.

Рекомендуем: Режим «S» на автоматической коробке передач: что нужно знать

ДМИТРИЙ МЕДВЕДЕВ, генеральный директор ООО «ВАБКО РУС»

Характеристики дискового тормоза превышают показатели барабанного. Основные преимущества нового тормоза MAXX — меньше компонентов, впечатляюще легкий вес, высокая надежность, повышенная производительность даже на плохих дорогах. MAXX оснащен новой моноблочной тормозной скобой и усиленным одно­поршневым зажимным механизмом, который обеспечивает повышенные тормозные моменты со значением до 30 кНм для обеспечения максимальной безопасности управления автомобилем. Запатентованный однопоршневой тормозной механизм равномерно передает усилие от толкателя к колодке. Сниженное в два раза количество деталей, по сравнению с двухпоршневой системой, позволило повысить надежность всего механизма и снизить вес. Балансировочная пластина дает преимущество, обеспечивая равномерный износ тормозных колодок.

К слову, по сложности обслуживания тормоз MAXX ничем не отличается от двухпоршневой системы. При этом меньше времени требуется для его проверки, а механизм отвода и подвода колодок работает четче.

Принцип работы пневматической тормозной системы

Начнем, пожалуй, с того, что в основу работы пневматической тормозной системы заложен принцип использования силы сжатого воздуха, который сосредоточен в специальных баллонах и нагнетается при помощи компрессора. Этим она отличается от всех остальных типов узлов торможения и это ее основная особенность.

Если описывать работу данной тормозной системы совсем просто, то все выглядит следующим образом. Из специальных баллонов в компрессор системы под давлением подается определенное количество воздуха. Далее, после того, как водитель нажмет на педаль тормоза, усилие передастся к тормозному крану, который создаст давление в тормозных камерах.

Сами же камеры задействуются благодаря рычагу тормозного механизма, который в принципе и позволяет осуществить процесс торможения. Как только водитель отпустит педаль тормоза, рычаг ослабиться, перестанет действовать и весть остановочный процесс прекратится.

К

атегория:

Автомобили Камаз Урал

П

убликация:

Назначение и общее устройство пневматического привода тормозов

Ч

итать далее:

Устройство и работа приборов системы питания пневматического привода тормозов сжатым воздухом

Назначение и общее устройство пневматического привода тормозов

Пневматический привод предназначен для управления впуском и выпуском сжатого воздуха, приводящего в действие тормозные механизмы. Он применяется на автомобилях и автопоездах средней, большой и особо большой грузоподъемности, так как использование энергии двигателя, аккумулированной в давлении сжатого воздуха, позволяет существенно облегчить труд водителя. Мускульная энергия последнего затрачивается лишь на процесс управления впуском и выпуском сжатого воздуха. Другими преимуществами пневматического привода являются: точность слежения, обеспечивающего пропорциональность интенсивности торможения (замедления) величине усилия, приложенного к тормозной педали; возможность управления тормозами прииепа на обеспечение желаемой разницы между режимами торможения прицепа и тягача. Однако по сравнению с гидравлическим пневматический привод конструктивно сложнее и дороже, обладает меньшим (в 10—15 раз) быстродействием, имеет большую массу и габариты.

Использование энергии сжатого воздуха возможно только при включении в привод приборов со следящим действием, которые позволяют воспроизводить (отслеживать) закономерность изменения давления в исполнительных механизмах в зависимости от усилия, приложенного к органу управления. От величины давления в исполнительных механизмах зависят усилия, приводящие в действие тормозные механизмы.

Источником энергии сжатого воздуха является компрессор. Приборами следящего действия — диафрагменные или поршневые тормозные краны. Исполнительными механизмами — поршневые цилиндры или диафрагменные камеры.

Рекламные предложения на основе ваших интересов:

Тормозные краны регулируют передачу энергии от источника к тормозным камерам или цилиндрам. По принципу работы они подразделяются на краны прямого и обратного действия. Тормозные краны прямого действия пропускают сжатый воздух из воздушных баллонов в тормозные камеры, увеличивая давление в них. Тормозные краны обратного действия выпускают сжатый воздух из тормозных камер, снижая давление в них.

В зависимости от принципа взаимосвязи с прицепами пневматический привод может быть одно- и двухпроводным. Применительно к отечественному автотранспорту стандартизован однопроводный привод.

При однопроводном приводе соединение тормозной системы тягача с тормозной системой прицепа (полуприцепа) осуществляется одним гибким трубопроводом, который используется как в качестве питающего (зарядка баллонов прицепа сжатым воздухом), так и в качестве магистрали управления интенсивностью торможения прицепа.

Двухпроводный привод имеет два гибких шланга, соединяющих тормозные системы тягача и прицепа. По одному из шлангов непрерывно подзаряжаются сжатым воздухом воздушные баллоны, по прицепа осуществляется управление интенсивностью торможения

В работе магистралей управления однонроводного и двухпроводного приводов имеются принципиальные отличия. При одно-и шлангов, соединяющих эти аппараты, и трубопровода от нижней секции тормозного крана к нижней секции клапана управления тормозами прицепа с двухпроводным приводом.

Контур привода тормозов колес задней тележки рабочей тормозной системы и прицепа состоит из части тройного защитного клапана, воздушного баллона емкостью 40 л, верхней секции двухсекционного тормозного крана, автоматического регулятора торможения, четырех тормозных камер, клапана контрольного вывода, трубопроводов и шлангов, соединяющих эти аппараты, и трубопровода от верхней секции тормозного крана к верхней секции клапана управления тормозами прицепа с двухпроводным приводом.

Контур привода тормозов стояночной и запасной систем и прицепа, а также питания комбинированного привода тормозов прицепа (полуприцепа) состоит из части двойного защитного клапана, двух воздушных баллонов общей емкостью 40 л, клапана контрольного вывода, ручного тормозного крана, ускорительного клапана, части двухмагистрального перепускного клапана, четырех пружинных энергоаккумуляторов, трубопроводов и шлангов между аппаратами, трубопровода от ручного тормозного крана к средней секции клапана управления тормозами прицепа с двухпроводным приводом и трубопровода от воздушного баллона к одинарному защитному клапану для питания привода тормозов прицепа.

Контур привода заслонок моторного тормоза-замедлителя вспомогательной тормозной системы и питания потребителей состоит из части двойного защитного клапана, воздушного баллона емкостью 40 л, клапана контрольного вывода, пневматического крана, двух цилиндров привода заслонок моторного тормоза-замедлителя, цилиндра привода выключения подачи топлива, трубопроводов и шлангов между аппаратами.

От контура привода вспомогательной тормозной системы сжатый воздух поступает к дополнительным (нетормозным) потребителям: стеклоочистителям, пневмосигналу, пневмогидравлическому усилителю сцепления, управлению агрегатами трансмиссии и пр.

Контур привода системы аварийного растормаживания тормозов стояночной тормозной системы состоит из части тройного защитного клапана, пневматического крана, части двухмагистрального перепускного клапана, трубопроводов и шлангов, соединяющих аппараты.

Питание привода системы аварийного растормаживания тормозов стояночной тормозной системы осуществляется из воздушных баллонов контуров рабочей тормозной системы.

Питание привода тормозов прицепа осуществляется из воздушного баллона контура привода стояночной и запасной тормозных систем.

Рекламные предложения:

Читать далее: Устройство и работа приборов системы питания пневматического привода тормозов сжатым воздухом

К

атегория: — Автомобили Камаз Урал

Главная → Справочник → Статьи → Форум

Детальное рассмотрение вопроса

Если немного углубится в принцип действия данного узла, все будет несколько интереснее. Тормозная система во время работы двигателя (движения автомобиля) накачивает воздух в баллоны, педаль тормоза при этом должна быть отпущена. Далее воздух под давлением устремляется к тормозному крану, а если к грузовику прикреплен прицеп, то от крана кислород по верхней секции переводится еще и в баллоны прицепа, образуя таким образом непрерывный контакт.

Как только водитель выжимает педаль тормоза, верхняя секция должны резко перекрыться, соответственно контактирование двух составляющих прерывается, и открывается тормозной кран. Далее, после открытия крана, воздух должен поступить пневматические камеры, и машина вместе с прицепом начинает торможение. Важный момент тут в том, что верхняя секция отвечает именно за приведение в работы тормозной системы прицепа.

За остановку тягача, в роли которого выступает сам грузовой автомобиль, отвечает нижняя секция тормозной системы. Действие тут происходит абсолютно аналогичное тому, что было описано в предыдущем абзаце, однако рассмотрим механизм действия еще более пристально.

После попадания воздуха в пневмокамеры, он начинает продавливать диафрагму. Она в свою очередь сжимает встроенную внутри пружину. Далее давление от воздушных толчков продавливает толкатель, и все усилие передается на рычаг разжимной кулачок. Затем, кулачок, а вернее установленный на нем валик, начинает поворачиваться и разводит тормозные колодки в стороны, таким образом, тормозная система заставляет машину останавливаться. Отпуская педаль тормоза, процесс оборачивается вспять, встроенные пружины возвращаются на свои места, а излишки воздуха уходят наружу.

Пневматические тормоза

Принцип движения любого транспортного средства с двигателем внутреннего сгорания основан на преобразовании тепловой энергии в механическую. Для ее передачи конструкция машины предусматривает сложную систему узлов и деталей. Заключительным фактором, обеспечивающим движение, является тяга. Она образуется вследствие смещения шин по поверхности дороги. Скорость перемещения зависит от мощности силового агрегата и от количества тяги. Остановку транспортного средства обеспечивает тормозная система. Колодки прижимаются к поверхности барабана, в ходе чего повышается их температура. Исходя из этой информации, получается, что мотор преобразовывает тепловую энергию в движение. А тормоза, наоборот, энергию движения превращают в тепловую. Она, в свою очередь, рассеивается через поверхность барабанов в атмосферу.

Виды тормозных систем

Если силовой агрегат мощностью в 250 л.с. разгоняет транспорт до 100 км/ч за одну минуту, то в непредвиденной ситуации для остановки требуется всего 6 секунд. Иными словами, тормозная система должна создать усилие равное 2000 л. с. При этом необходимая для остановки энергия пропорциональна массе авто и квадрату его скорости. Для решения этих задач на современных машинах, устанавливается гидравлическая или пневматическая тормозная система. Первый вариант, как правило, используется в конструкции только легковых автомобилей. Это обуславливается существенными недостатками, одним из которых является тот факт, что внезапно может закончиться масло. Пневматическая система лишена этого недостатка, что делает ее максимально безопасной. Даже при небольшой утечке тормоза все равно сработают. Рассмотрим более подробно ее конструкцию.

Основные составляющие пневматической тормозной системы

Принципа работы пневматического тормоза заключается в остановке автомобиля путем преобразования энергии сжатого воздуха. В гидравлических системах для этого используется жидкость. Между узлом управления и тормозом расположен привод — сложная совокупность механизмов, которые обеспечивают их функциональную взаимосвязь. Привод включает в себя две функциональные системы: управляющую и питающую. Пневматические тормоза состоят из пяти основных узлов:

• компрессор,
• ресивер,
• клапан с педалью,
• камеры с регулятором,
• накладки и барабаны.

Компрессор с регулятором (говернером)

Для передачи тормозного усилия в данной системе используется сжатый воздух. Компрессор, качает его в ресивер посредством привода от двигателя внутреннего сгорания автомобиля. Подключение привода к силовому агрегату может осуществляться с помощью ремней (их целостность необходимо регулярно проверять) или от шестеренчатой передачи. Получается так, что когда мотор работает, компрессор выдает сжатый воздух. В тормозной системе создается рабочее давление от 40 до 100 Н/см2.

Говернер выполняет роль регулятора, который удерживает уровень давления на максимальном показателе. Для этого предусмотрено два режима работы: разгрузка и нагрузка. Исправность компрессора легко проверить. Рабочий механизм должен создавать давление с 55 до 65 Н/см2 за 3 минуты. Воздух, поступающий в компрессор, предварительно проходит через специальный фильтр.

Ресивер

Количество и размер ресиверов зависит от числа камер, их габаритов и конфигурации стояночного тормоза. Эти детали хранят в себе сжатый воздух. В процессе его сжатия он нагревается, а в ресивере охлаждается, из-за чего образуется конденсат. Таким образом, на дне механизма скапливается отстойник со смесью воды и масла. Она может проникать внутрь компрессора через поршневые кольца. Если его не освобождать, то жидкость попадет в тормозную систему и вызовет неисправности системы. Также эта смесь может зимой замерзнуть, что приведет к очередным поломкам.

Ресиверы укомплектованы дренажными клапанами. Для их очистки сначала стравливается давление, а затем выполняется слив. Начинать нужно всегда с самого влажного отсека, расположенного ближе к компрессору.

Современные ресиверы оснащают автоматическими дренажными клапанами. Их необходимо ежедневно проверять на предмет обрыва проводов и в случае необходимости устранять поломки. Также конструкция сможет включать осушитель воздуха. Он может быть частично наполнен особым веществом для удаления влаги или иметь нагревательный элемент, который не допускает замерзания влаги зимой.

Клапан с педальным управлением

Управление системой реализовано через педаль. Вместе с клапаном она формирует единый узел. Сила нажатия на рычаг определяет величину давления воздуха, которая будет реализована для торможения. При этом она не может быть больше того напора, который способен обеспечить ресивер.

Камеры и регуляторы

Тормозные камеры представляют собой контейнеры круглой формы, разделенные внутри гибкой диафрагмой. Их функция заключается в преобразовании энергии воздуха в тормозные усилия механического типа. При нажатии на педаль давление воздуха доходит до камеры и воздействует на диафрагму. Она сжимается под давлением и смещает толкатель. Когда напряжение исчезает, специальная пружина возвращает деталь в исходное положение. Камеры монтируются для каждого колеса отдельно. На другом конце толкателя находится регулировочный рычаг. Он уменьшает зазор между колодками и барабаном.

Накладки и барабаны

Тормозные накладки и барабаны представляют собой ключевой сегмент системы. Они выполняют последнюю и не менее важную функцию, эффективную блокировку движения колеса благодаря совокупной работе вышеописанных узлов и деталей.

При ряде таких существенных недостатков, как большая масса и размеры агрегатов, данная система устанавливается только на грузовые автомобили. Однако для легковых машин существует более компактное решение — пневмоусилитель тормозов. Он входит в конструкцию многих современных моделей. Его также можно самостоятельно установить на транспортные средства, отечественного производства.

Основные составляющие пневматической тормозной системы

Обсуждаемая тормозная система делится на несколько основных составляющих, благодаря которым весь узел может функционировать должным образом. Естественно, приведенный ниже список механизмов является неполным, но в нем, как уже говорилось, будет самое главное:

• Привод управления — данная тормозная система подразумевает под приводом управления наличие элементов пневмопривода. При помощи этих частей, осуществляется автоматическое или намеренное регулирование некоторых частей энергетического привода, о котором поговорим в следующем пункте.
• Энергетический привод — этот механизм пневматической тормозной системы представляет из себя набор элементов (деталей) благодаря которым происходит обогащение воздухом, находящимся под давлением, привода управления. Таким образом, механизмы представленные в первых двух пунктах (этом и предыдущем), так сказать дополняют один другого.
• Тормоз — самое «центровое» устройство! Именно здесь, в этом механизме сосредоточены все силы, сопротивляющиеся дальнейшему движению машины в какую-либо сторону. Тормоз бывает нескольких разных типов:

1. Фрикционный — останавливающая величина появляется во время соприкосновения двух частей транспортного средства, которые движутся, друг другу навстречу.
2. Электрический — те же самые силы трения возникают под воздействием электромагнитного поля, но при этом объекты не соприкасаются.
3. Гидравлический — тут опять-таки присутствуют два объекта, идущие навстречу один другому, но взаимодействие происходит при возрастании давления в жидкости между ними.
4. Моторный — тормозящая величина возрастает в результате того, что двигатель искусственным образом повышает тормозящее действия, при этом кинетика передается прямиком на колеса машины.

• Компрессор — с подобным устройством многие встречались в бытовых ситуациях, не относящихся к машинам. По сути, это воздушный насос, отвечающий за то, чтобы тормозная система получала необходимые количества воздуха, а также регулирующий давление внутри системы. В составе этого механизма присутствует регулятор давления, на который и возлагается миссия слежения и управления подачей сжатого кислорода компрессором, для того чтобы значения колебались в строго заданных разработчиками пределах. Если показания датчика нарушаются, система может не выдержать и дать сбой, вследствие чего, есть шанс появления неисправности в тормозной системе грузовика.
• В компрессоре также присутствует подсушиватель воздуха, основной задачей которого является подготавливать воздух непосредственно для пневмосистемы, убирая из него излишние молекулы влаги, испарения от воды, а также других вредоносных примесей, таких как масляные отложения и прочее.

Стоит также сказать, что подавляющее большинство современных осушителей объединяют в себе помимо основных функций, еще и регенерирующую, а это значит, что в их комплектующие также входит и ресивер.

• Тормозная система может быть снабжена еще одним интересным агрегатом, однако он задействуется далеко не везде, и имеет место быть в основном в серьезных комплектациях, называется он предохранителем от замерзаний. Принцип его работы и назначение очень просты, в холодное время года, данный девайс помешивает в баллоны со сжатым воздухом специальный химический состав. Таким образом, конденсат, который в любом случае будет присутствовать на деталях системы, не будет замерзать и создавать дополнительные проблемы.

Тормозная система с пневматическим приводом (стр. 1 из 5)

Введение

тормоз технический ремонт обслуживание

Автомобильный транспорт в общей транспортной системе России имеет важное значение и занимает первое место в перевозке грузов. Автомобильным транспортом доставляют сырье на промышленные предприятия и вывозят готовые изделия, перевозят сельскохозяйственную продукцию. Большую роль играет автомобильный транспорт в обеспечении строительства жилых и производственных зданий, других сооружений. Важное значение имеет автомобильный транспорт и в перевозке пассажиров. Таким образом, нет ни одной отрасли хозяйства, где бы автомобиль не находил широкого применения.

Сегодня темпы роста экономики в России выше, чем в европейских странах, и дальнейшее развитие невозможно без обновления автомобильного парка. Последнее обстоятельство требует эффективного реформирования всей системы технического обслуживания, которая обеспечивает эксплуатацию, сервис и ремонт автомобиля в течение всего «жизненного цикла».

Для развития автосервисов имеют большое значение структура, динамика роста и прогноз увеличения количества автотранспорта в России

Интенсивный темп увеличения автопарка в России обусловлен возрастанием покупательской способности; ввозом новых и подержанных автомобилей из-за рубежа и увеличением сроков эксплуатации автомобилей. Это свидетельствует о необходимости качественного развития профессионального сервисного обслуживания на промышленной основе.

В последние десятилетия возросла необходимостью повышения эффективности тормозов, это связано с увеличением машин на дорогах. Безопасность движения автомобилей с высокими скоростями в значительной степени определяется эффективностью действия и безопасностью тормозов.

Наличие надежных тормозов позволяет увеличить среднюю скорость движения, а, следовательно, эффективность при эксплуатации автомобиля.

Следовательно, данная тема «Ремонт тормозной системы с пневматическим приводом» достаточно актуальна на современном этапе».

Для уменьшения скорости движения, остановки и удержания в неподвижном состоянии автомобили оборудуют тормозной системой. Тормозная система состоит из тормозного механизма и привода. В современных автомобилях применяют два типа тормозных механизмов: колесный и центральный.

Эффективность тормозного пути определяется по определенной оценке тормозного пути или временем движения автомобиля до полной остановки. Чем эффективнее действие тормозов, тем выше безопасная скорость, которую может допустить водитель, и тем выше скорость движения автомобиля на всем маршруте. Торможение необходимо не только для быстрой остановки автомобиля при внезапном появлении препятствий, но и как средство управления скоростью его движения.

Структура тормозного управления автомобиля и требования, предъявляемые к нему, обусловлены ГОСТ-22895–95 г.

Согласно этому стандарту тормозное управление должно состоять из четырех систем: рабочей, запасной, стояночной и вспомогательной. Системы могут иметь общие элементы, но не менее двух независимых органов управления.

Пневматический привод широко используется в тормозной системе тягачей, грузовых автомобилей средней и большой грузоподъемности и автобусов. В тормозной системе с пневматическим приводом тормозные механизмы включаются за счет использования энергии сжатого воздуха.

Целью данной экзаменационной работы является систематизация научных и практических знаний в области эксплуатации и ремонта тормозной системы с пневматическим приводом. В ней преследуется цель развитий инициативы и самостоятельности решений по тем или иным проблемам, возникающим в процессе эксплуатации и ремонта тормозов, изменению конструкции ненадежных узлов и элементов, применению альтернативных видов новых материалов, разработке новых методик испытаний и регулировок с целью получения улучшенных характеристик по надежности, долговечности и экономичности.

Основными задачами написания работы являются:

– основы обеспечения работоспособности тормозной системы;

– изучить устройство тормозной системы с пневматическим приводом;

– ознакомиться с перечнем выполняемых работ в объеме технического обслуживания для тормозов;

– основные нормативы безопасности;

– организация диагностических и регулировочных работ;

– рассмотреть методы и способы восстановления работоспособности тормозов;

– создать возможно быструю адаптацию на работе по специальности.

Материалом для написания письменной экзаменационной работы послужили научные исследования таких авторов как В.Л. Роговцев, А.Г. Пузанков, В.Д. Олфильев, учебная литература авторов Ю.М. Рудникова, Ю.Л. Засорина, В.М. Даговича, В.С. Калисекима, А.И. Манзона, Г.Е. Начума.

Письменная экзаменационная работа состоит из введения, 4 глав, заключения, списка использованных источников, приложений. Во введении показана цель написания письменной экзаменационной работы. Глава 1 посвящена устройству тормозной системы, во 2 главе описывается техническое обслуживание тормозов с пневматическим приводом, в 3 главе рассматривается ремонт тормозов. В заключении сформулированы основные выводы.
1. Устройство тормозной системы1.1 Назначение тормозной системы
Тормозная система служит для снижения скорости и быстрой остановки автомобиля, а также для удержания его на месте при стоянке. Наличие надежных тормозов позволяет увеличить среднюю скорость движения, а, следовательно, эффективность при эксплуатации автомобиля.К тормозной системе автомобиля предъявляются высокие требования. Она должна обеспечивать возможность быстрого снижения скорости и полной остановки автомобиля в различных условиях движения. На стоянках с продольным уклоном до 16% полностью груженый автомобиль должен надежно удерживаться тормозами от самопроизвольного перемещения. Современный автомобиль оборудуется рабочей, запасной, стояночной и вспомогательной тормозными системами.Рабочая тормозная система служит для снижения скорости движения автомобиля вплоть до полной его остановки вне зависимости от его скорости, нагрузки и уклонов дороги.Стояночная тормозная система служит для удержания неподвижного автомобиля на горизонтальном участке или уклоне дороги.Запасная тормозная система предназначена для плавного снижения скорости движения автомобиля до остановки, в случаи отказа полной или частичной рабочей системы.Вспомогательная система тормозов предназначена для поддержания постоянной скорости автомобиля, при движении его на затяжных спусках горных дорог, с целью снижения нагрузки на рабочею тормозную систему при длительном торможении.Тормозная система прицепа, работающая в составе автопоезда, служит как и для снижения скорости движения прицепа, так и для автоматического торможения его при обрыве сцепки с тягачом.Каждая тормозная система состоит из тормозных механизмов, которые обеспечивают затормаживание колес или вал трансмиссий, и тормозного привода приводящего в действие тормозной механизм. Тормозной механизм может быть колесный, трансмиссионный, барабанный и дисковый. Устройство тормозного механизма показано на рис. 1.1 Рис. 1.1. Тормозной механизм: 1 – ось колодки; 2 – суппорт; 3 – щиток; 4 – гайка оси; 5 – накладка осей колодок; 6 – чека оси колодки; 7 – колодка тормозная; 8 – пружина; 9 – накладка фрикционная; 10-кронштейн разжимного кулака; 11 – ось ролика; 12 – кулак разжимной; 13 – ролик; 14 – рычаг регулировочный

1.2 Устройство тормозной системы с пневматическим приводом

Устройство тормозной системы показано на рис. 1.2.

Источником сжатого воздуха в приводе является компрессор 9. Компрессор, регулятор давления 11, предохранитель 12 от замерзания конденсата, конденсационный ресивер 20 составляют питающую часть привода, из которой очищенный сжатый воздух под заданным давлением подается в необходимом количестве в остальные части пневматического тормозного привода и к другим потребителям сжатого воздуха.

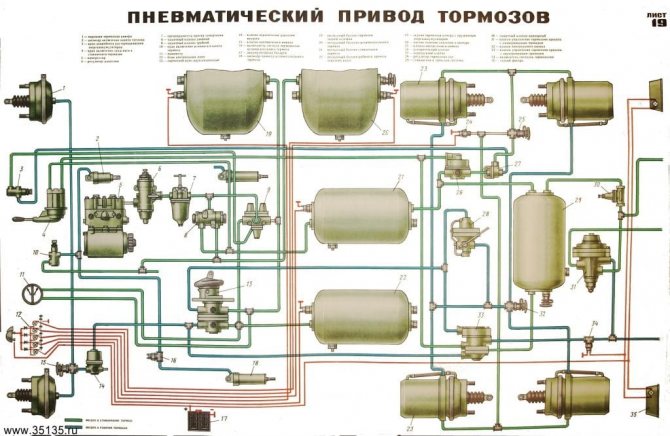

Рис. 1.2 Схема пневматического привода тормозных механизмов автомобилей КамАЗ-53228

Пневматический тормозной привод разбит на автономные контуры, отделенные друг от друга защитными клапанами. Каждый контур действует независимо от других контуров, в том числе и при возникновении неисправностей. Пневматический тормозной привод состоит из пяти контуров, разделенных одним двойным и одним тройным защитными клапанами.

Контур I привода рабочих тормозных механизмов передней оси состоит из части тройного защитного клапана 17; ресивера 24 вместимостью 20 л с краном слива конденсата и датчиком 18 падения давления в ресивере, части двухстрелочного манометра 5; нижней секции двухсекционного тормозного крана 16; клапана 7 контрольного вывода (С); клапана 8 ограничения давления; двух тормозных камер 1; тормозных механизмов передней оси тягача; трубопроводов и шлангов между этими аппаратами.

Кроме того, в контур входит трубопровод от нижней секции тормозного крана 16 до клапана 81 управления тормозными системами прицепа с двухпроводным приводом.

Контур II привода рабочих тормозных механизмов задней тележки состоит из части тройного защитного клапана 17; ресиверов 22 общей вместимостью 40 л с кранами 19 слива конденсата и датчиком 18 падения давления в ресивере; части двухстрелочного манометра 5; верхней секции двухсекционного тормозного крана 16; клапана контрольного вывода (Д) автоматического регулятора тормозных сил 30 с упругим элементом; четырех тормозных камер 26; тормозных механизмов задней тележки (промежуточного и заднего мостов); трубопроводов и шланга между этими аппаратами. В контур входит также трубопровод от верхней секции тормозного крана 16 к клапану 31 управления тормозными механизмами с двухпроводным приводом.

Неисправности данной системы и их причины

После того, как был рассмотрен принцип работы пневматической тормозной системы, а также ее основные комплектующие, самое время сказать о возможных неисправностях, а их к сожалению может быть далеко не мало. Также стоит сказать, что большинство поломок не будут отличаться от неисправностей других типов систем, так что некоторые из них обойдем стороной.

1. Нет реакции тормозов при нажатии тормозной педали. Такое неприятное явление возникает, если тормозная система не снабжается воздухом из баллонов или он там отсутствует совсем. В этом случае необходимо срочно провести диагностику компрессора и устранить проблему в кратчайшие сроки.
2. Слишком большой тормозной путь. Тут все несколько проще, необходимо просто обратиться за помощью на СТО, где вам должны отрегулировать педаль тормоза, так как причина, скорее всего, в ее разболтанности.
3. Тормоза действуют рассинхронизировано. В этом случае проблема кроется в разбеге зазоров на тормозных накладках. Лечение тоже довольно простое, приехать на СТО и проверить, чтобы тормозная система в этом месте была тщательно отрегулирована.

Естественно, это самый малый список всех возможных неисправностей, но они встречаются чаще всего. В любом случае, если вы заметили, что с вашей тормозной системой что-то не в порядке, следует незамедлительно обратиться за помощью.
