Делать развал или ждать, когда само развалится?

Схождение

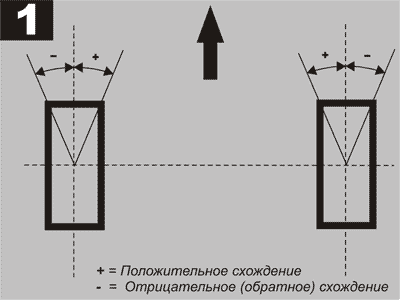

Схождением называют разницу расстояний, измеренных по передним и задним точкам диска колеса в горизонтальной плоскости. Если расстояние, измеренное по передним точкам меньше расстояния, измеренного по задним точкам (т.е. колеса повернуты к центральной линии автомобиля), то говорят о положительном схождении, если наоборот — об отрицательном (обратном) схождении. До проведения измерений нужно убедиться в отсутствии биения дисков колес. Неправильная регулировка схождения отрицательно влияет на стабилизацию рулевого управления и комфортность управления автомобилем. Схождение колес может быть выражено в линейных и угловых мерах, в зависимости от типа применяемого оборудования и предпочтений механика.

Как часто следует регулировать

Для отечественных автомобилей проверка производится раз на 15000 километров, для машин зарубежного производства — на 30000. К сожалению, зачастую приходится производить внеплановую регулировку развал-схождения — например, если:

• автомобилист на машине угодил в глубокий ухаб и следствием этого стала деформация диска;
• автомобилист осуществлял ремонтные работы, связанные с ходовой частью передних колёс машины, либо менял покрышки;
• автомобилист корректировал клиренс (дорожный просвет).

Обратное схождение в повороте

Обратное схождение в повороте — это разность углов поворота внешнего и внутреннего колеса, отсчитываемых от центральной оси автомобиля. Рулевое управление сконструировано так, что внутреннее колесо катится по меньшему радиусу поворота (имеет больший угол поворота), что уменьшает проскальзывание колеса. Разница углов поворота влево и вправо должна быть в пределах, допускаемых заводом-изготовителем (угол А)

Угол развала

Если колесо отклонено от вертикальной плоскости наружу автомобиля, то говорят о положительном развале(В), если колеса отклоняются внутрь — то развал отрицательный (С). При этом направление взгляда — вдоль оси автомобиля спереди назад. Влияние развала может быть рассмотрено на примере качения конуса А (стабилизация качения). Так, колеса, имеющие положительный развал, имеют тенденцию к качению по направлению от центральной оси автомобиля; колеса, имеющие отрицательный развал, катятся по направлению к центральной оси. Развал измеряется в градусах, при этом колеса должны находиться в положении прямолинейного движения.

Как замерять и корректировать углы развала своими руками: видео

Качественно выполненная регулировка развал-схождения положительно влияет на устойчивость автомобиля, его больше не заносит по сторонам. Кроме того, после корректировки снижается расход топлива и повышается ресурс работы шин. Изменить углы развал-схождения собственноручно сможет любой автомобилист — для этой работы не требуются дорогостоящие инструменты и особые навыки.

Здравствуйте, меня зовут Сергей. Мне 25 лет. По образованию — менеджер. Заниматься копирайтингом начал 2 года назад, специализируюсь на темах «Мобильный софт и мобильные устройства», «Право», «Финансы и бизнес».

Угол наклона шкворня (поперечный — SAI) и дополнительный поперечный угол

Поперечный наклон шкворня отсчитывается от вертикали по направлению центральной оси автомобиля (А). Многие системы подвески не имеют шкворня, в этом случае можно говорить о воображаемом наклоне шкворня, заменяемого осью, проходящей через центры шаровых опор. Дополнительный угол складывается из угла развала и угла поперечного наклона шкворня (с учетом знаков). Оси угла развала и поперечного наклона шкворня пересекаются в некоторой точке. Если точка пересечения лежит ниже дорожного покрытия, то размер С представляет собой положительное плечо обкатки, если точка пересечения выше дорожного покрытия — плечо обкатки отрицательное. Маленький радиус обкатки способствует стабилизации рулевого управления. На автомобилях с диагональным разделением контуров тормозов отрицательное плечо обкатки стабилизирует рулевое управление при неравном распределении тормозных сил на управляемых колесах.

О регулировке развала и схождения своими руками

Развал и схождение лучше проводить в гараже при наличии смотровой ямы или на подъёмнике. Перед тем как приступать к регулировке развала и схождения всего автомобиля самостоятельно необходимо проверить состояние подвески и рулевого управления. Если что то неисправно, то регулировку делать бессмысленно. Перед тем как приступать к регулировке нужно выровнять давление а шинах. Обеспечить нагрузку автомобиля около 320 кг. Нагрузка должна быть распределена равномерно. Например, можно имитировать присутствие четверых человек в салоне автомобиля и дополнительный груз весом 50 кг в багажнике авто. Ещё залить полный бак бензина. Снять с дисков декоративные колпаки.

Регулировка развала колёс автомобиля:

1. Для начала надо поставить машину на ровной, горизонтальной поверхности. Это можно проверить с помощью уровня.
2. Повернуть колёса прямо параллельно оси симметрии машины.
3. На ободе колеса поставьте вертикальные метки мелом или фламастером сверху и снизу.
4. Затем сделайте отвес с помощью верёвки и груза. Приложите его к крылу авто напротив меток и измерьте расстояние от шнурка до обода линейкой или штангенциркулем. От верхней метки, а потом от нижней. Разница не должна превышать 3 мм. Если автомобиль переднеприводный, то разница не должна превышать 1 мм.
5. После этого подвиньте машину так чтобы метки повернулись на 90 градусов. Сделайте снова две вертикальные метки на ободе и измерьте расстояние от обода до верёвки.
6. Всё это надо проделать и на втором колесе.

Потом нужно развернуть машину на 180 градусов и проделать те же самые измерения.

Развал на жигулях регулируется так:

Снимаете колесо и ослабляете 2 болта зажимающие стойку амортизатора к поворотному кулаку, снабжённому эксцентриком. Если кулак с эксцентриком вращать, то угол развала будет меняться. Лучше перед поворотом кулака отметить его первоначальное положение. После нужного изменения угла развала колеса гайки крепления затягиваете обратно.

Задние управляемые колеса

В последнее время некоторые изготовители автомобилей вводят систему задних управляемых колес. В основном системы с задними управляемыми колесами сконструированы так, что при превышении скорости 30-50 км/ч задние колеса поворачиваются в ту сторону, что и передние (А). Более сложные системы обеспечивают поворот задних колес в противоположном направлении поворота передних на низких скоростях (В) и поворот в том же направлении на высоких. Применение задних управляемых колес повышает управляемость автомобиля, способствует повышению скорости прохождения поворотов, улучшает маневренность при парковках. До попыток отрегулировать рулевой привод задних управляемых колес, ознакомьтесь с руководством по обслуживанию такого автомобиля.

Процедура регулировки

Подготовительные операции: Проверьте: 1. Размер шин и давление в них. 2. Состояние пружин подвески (визуально по крену автомобиля) 3. Отсутствие излишних люфтов в рулевом механизме и тягах. 4. Регулировку подшипников колес. 5. Отсутствие биения колес (коробленые диски должны быть заменены). 6. Загрузить автомобиль, как это рекомендовано. 7. Покачайте автомобиль на подвеске при выключенном ручном тормозе. 8. Установите рулевой механизм в центральное положение. Типы регулировки: 1. Схождение — обычно регулировка схождения может быть проведена изменением длины поперечной рулевой тяги после отпускания контргайки и зажима (рис.12). Поворот наконечника должен быть одинаков с обеих сторон автомобиля. 2. Продольный наклон шкворня — регулируется изменением длины поперечной рулевой тяги (рис.13) либо изменением толщины регулировочных прокладок под опорой рычага (рис.14). 3. Развал — в большинстве случаев развал регулируется: а) изменением положения верхней опоры стойки Макферсона б) изменением толщины прокладок под опорой рычага подвески (рис.14) в) изменением положения шаровой опоры на рычаге (рис.15,А) г) регулировкой кулачка внизу стойки (рис.15,В)

Ответы на часто задаваемые вопросы

Основные критерии, указывающие на необходимость проверки Углов Установки Колес (УУК) на автомобиле.

1. После ремонта ходовой части: замена рулевых тяг замена шаровых опор замена маятникового рычага замена рулевого редуктора замена рычагов подвески замена сайлентблоков и пружин (обязательна повторная проверка после 2−3 тысяч километров пробега) 2. После проведения работ по изменению клиренса автомобиля (высоты положения кузова) 3. Появился увод или руль изменил свое положение при движении по прямой 4. Автомобиль плохо держит дорогу (рыскает) 5. Автомобиль «тупой» в управлении. Реакции на движения рулем запоздалые. Тугой руль. 6. При торможении автомобиль тянет в сторону или стремится развернуться на скользкой дороге (при отсутствии неисправности тормозной системы) 7. При жестком наезде на препятствия, сопровождавшимися погнутостью дисков, пробоем подвески до упоров (даже если не присутствует явных признаков, перечисленных выше, нужно хотя бы проверить) 8. Повышенный износ шин. 9. Если у вас разный радиус разворота влево и в право и вы хотите выровнять его (иногда это сопровождается задеванием колес за подкрылки при вывернутом руле до упора) 10. Плохой самовозврат руля при выходе из поворота. 11. После обкатки нового автомобиля или если вы недавно купили автомобиль б/у.

Почему руль стоит неровно при движении по прямой?

Причин несколько: 1. Повышенный свободный ход рулевого управления. При движении свободный ход выбирается влево или вправо, что приводит к небольшому наклону руля. 2. Автомобиль имеет некоторую повернутость заднего моста(задней оси). Была выполнена регулировка «сход-развала» только передней оси без учета смещений задней оси. 3. Слишком большая разница в развале задних колес. Особенно, когда одно колесо имеет положительный развал ,а другое- отрицательный. 4. Большая разница в давлении передних или задних колес. 5. Имеются скрытые дефекты ходовой части, которые по какой-либо причине не были обнаружены перед регулировкой «сход-развала». Примечание: Если помимо наклона руля на автомобиле одновременно присутствует увод в сторону, то сначала нужно найти и устранить причину увода, а затем уже смотреть истинное положение руля.

Почему автомобиль ведет в сторону при нормальном «сход-развале»?

1. Проверьте влияние шин на увод. Для этого поменяйте местами левое и правое передние колеса. Если увод при этом изменит свое направление, то причина в шинах. Пустите колеса по кругу и ищите пару, на которой машина поедет ровно. Затем нужно привести в соответствие направление вращения колес (если на шине имеется стрелка, указывающая направление вращения), т.е. перевернуть шины на дисках, если это необходимо. Данная причина увода в последнее время встречается очень часто (и, как ни удивительно, даже на новых шинах). Во всем виновато качество изготовления. Как говорят специалисты — это т.н. силовая неоднородность каркаса шины. 2. Повышенный дисбаланс колес. Кривизна колесных дисков. 3. Была проведена диагностика и регулировка только передней оси автомобиля. Нужно продиагностировать задний мост. Возможно, причина кроется в нем (погнутости, деформация, нарушения регулировок). 4. Имеются скрытые дефекты ходовой части, которые не были обнаружены перед регулировкой «сход-развала».

До регулировки машину никуда не вело, но имел место повышенный износ шин. После регулировки «сход-развала» появился увод в сторону.

Скорее всего причина в шинах (см. пункт выше). Автомобиль раньше ехал ровно потому, что увод, создаваемый шинами, был уравновешен уводом, создаваемым неправильным «сход-развалом» в др.сторону. Устранили одну причину — появился увод.

Машину не ведет, резину не ест, но автомобиль тяжеловат в управлении («тугой» руль).

1. При ремонте установлены тугие шаровые опоры или рулевые тяги, перетянут маятниковый рычаг или рулевой редуктор (рулевая рейка).Со временем все может стабилизироваться само-собой, кроме перетяжек (их нужно привести в норму). 2. Неправильно отрегулирован «сход-развал». 3. Вылет дисков (параметр «ЕТ» указан на маркировке диска) не соответствует рекомендованному заводом-изготовителем. 4. Низкое давление воздуха в шинах.

Почему со временем нарушается установка углов на автомобиле, даже если не было никакого ремонта ходовой части и автомобиль не попадал в аварийные ситуации ?

1. Как известно, УУК (углы установки колес) напрямую зависят от клиренса автомобиля (т.е. высоты положения кузова). А клиренс, в свою очередь, имеет особенность изменяться в зависимости от возраста машины. Это происходит из-за просадки упругих элементов подвески: пружины, сайлентблоки. 2. Появление и накапливание микроскопических зазоров в шарнирных соединениях подвески, которые, складываясь между собой, дают ощутимые изменения УУК. 3. Естественное старение кузова (для автомобилей с несущим кузовом), ввиду того, что он испытывает в процессе эксплуатации постоянные изгибающие и крутящие моменты, что приводит к постепенному изменению его «геометрии» и, в свою очередь, — к изменению УУК.
1470K5BKFF1SD тележка с инструментом 166 предметовТехнология 3D. Часть 1

Развал-схождение – что это такое?

Для начала давайте разберемся с теорией: развал-схождение – что это? Какими бывают углы установки колёс, и как от них зависит поведение машины на дороге?

Развал – это угол между вертикалью и плоскостью колеса. Он обеспечивает надежный контакт покрышки с дорогой (смотрите на рисунке выше).

Схождение – это угол между направлением движения и плоскостью вращения колеса. От него зависит устойчивость автомобиля в поворотах и износ шин.

• У заднеприводных автомобилей колеса должны быть слегка повернуты друг к другу – это называется положительное схождение. В движении они разъезжаются и становятся параллельно.
• У переднеприводных – наоборот, схождение должно быть отрицательным (смотрите на схеме ниже).

Кастер – это угол продольного наклона шкворня. Данный параметр очень редко нуждается в корректировке, лишь на заново собранной передней подвеске из новых деталей, поэтому его регулировку мы рассматривать не будем.

Ремонт подвески или рулевого управления (замена тех же амортизаторов или рулевого шарнира) ведет к значительному изменению установочных углов колёс. Ежедневная эксплуатация автомобиля также со временем вносит свои коррективы в эти параметры, поэтому периодически возникает необходимость в регулировке развала-схождения.

Регулировать развал-схождение лучше всего два раза в год, при сезонной смене покрышек. За это время не раз угодишь в яму или наедешь на бордюр, от чего ходовая расшатывается и углы изменяются. Своевременная регулировка развала-схождения обойдется намного дешевле, чем комплект новой резины.

В 1955 году американский инженер Ли Хантер разработал первый стенд для регулировки развала-схождения. Датчики, установленные на колесах, посылали сфокусированные световые лучи и точно измеряли углы. Поэтому стенд назывался оптическим. Но уже в 1969-ом его подключили к компьютеру, а в 1995 году для измерения и регулировки углов стали впервые применять 3D технологии.

Правда советские автолюбители справлялись безо всяких стендов и компьютеров – при помощи гаечных ключей, штангенциркуля, нити и отвеса они регулировали углы развала и схождения своими руками.
