Замена Сцепления Ваз 2115 Без Снятия Коробки

Как поменять: последовательность действий

Автомобиль устанавливается на смотровую яму. Под задние колёса ставятся противооткатные башмаки. Передние колёса поддомкрачиваются и снимаются.
Открывается капот, с аккумуляторной батареи снимаются обе клеммы.
С помощью рожковых ключей снимается воздушный фильтр и датчик рядом с ним.
Открывается доступ к тросу сцепления. Этот трос отсоединяется рожковым ключом на 10.

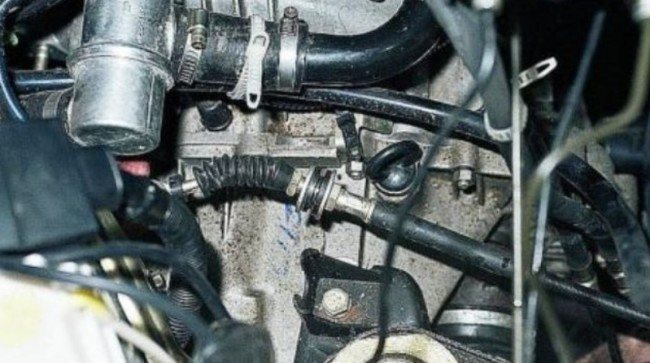

Тросик сцепления, который необходимо отсоединить
Теперь снимается стартер и откручиваются болты на верхней части картера сцепления (их 4 штуки).
Откручивается привод переключения передач и опора, находящаяся справа от коробки передач. После этого рожковым ключом на 10 откручивается защитный кожух маховика.
С помощью накидного ключа откручиваются крепёжные болты шаровых опор. Далее от коробки передач отсоединяются приводные валы и сливается масло.
Откручиваются крепёжные болты шаровых опор
Снятие коробки начинается с откручивания болтов, удерживающих коробку на цилиндрах. Болты отворачиваются с помощью торцовой головки на 8. Под коробку подводится деревянный брус, привязанный к верёвке, на котором она и вывешивается рядом с двигателем. Далее с помощью того же ключа на 8 откручиваются болты, с помощью которых к маховику крепится нажимной диск.
Нажимной диск откручивается ключом на 8
Нажимной и ведомый диски сцепления снимаются.
Диски сцепления готовы к снятию
Отвёрткой поддевается выжимная пружина, удерживающая выжимной подшипник, после чего подшипник извлекается.
Первичный вал КПП очищается от грязи
Открывается доступ к первичному валу коробки передач. Он тщательно очищается от остатков смазки и загрязнений. Выжимной подшипник и пружина устанавливаются на место (в случае необходимости заменяются новыми), затем вал центрируется с помощью оправки. Только после этого на него устанавливаются ведомый и нажимной диски сцепления. Затем производится обратная сборка всех узлов автомобиля.

Видео: как заменить сцепление на четырнадцатой модели ВАЗ

Как заменить сцепление на ВАЗ 2115

Порой не очень хочется платить фантастические цены за замену сцепления ВАЗ 2115 на официальной станции технического обслуживания, когда можно сделать все своими руками. В данной статье я постараюсь подробно описать весь процесс снятия и установки сцепления и его привода на автомобиль ВАЗ 2115.

Как снять сцепление ВАЗ 2115

(нажмите на картинку, чтобы увеличить изображение сцепления ВАЗ 2115)

Сцепление в сборе:

1 – роликовый подшипник первичного вала; 2 – опорная втулка вилки выключения сцепления; 3 – нажимная пружина; 4 – кожух сцепления; 5 – подшипник выключения сцепления; 6 – нажимный диск; 7 – ведомый диск; 8 – маховик; 9 – первичный вал коробки передач; 10 – шкала; 11 – болт крепления сцепления к маховику; 12 – втулка вилки выключения сцепления; 13 – картер сцепления; 14 – вилка выключения сцепления; 15 – рычаг вилки выключения сцепления

Для снятия троса привода сцепления отверните нижнюю регулировочную гайку 5 и выньте нижний наконечник 4 оболочки троса из гнезда кронштейна 2. Затем отсоедините поводок 7 от рычага 8 вилки выключения сцепления. Снимите стопорную скобу 13 с пальца педали и отсоедините трос 10 от педали 1. Извлеките трос 10 в сборе с буфером и обоймой 12 из щитка передка кузова.

При необходимости снятия педали сцепления снимите оттяжную пружину педали тормоза и оттяжную пружину 9 педали сцепления, снимите стопорную скобу с пальца педали тормоза и отсоедините педаль тормоза от вилки толкателя вакуумного усилителя. Снимите стопорную скобу 13 с оси 14 педалей и выньте ось педалей из отверстия кронштейна 15, снимите педали сцепления 1 и тормоза 18 в сборе с втулками 17 и 16.

Для снятия вилки выключения сцепления, выньте втулку 12 из картера 13 сцепления, затем извлеките вилку.

Для снятия ведомого диска 7 сцепления предварительно снимите коробку передач, затем отверните болты 11 крепления кожуха 4 сцепления к маховику 8 и снимите кожух 4 в сборе с нажимным диском 6; при этом освобождается ведомый диск сцепления.

Установка сцепления на ВАЗ 2115 своими руками

Читайте также:

Гидроизоляция дорог: технология и способы

Установка сцепления и его привода проводится в последовательности обратной снятию, с учетом следующего:

1. Первым делом чистите и промойте уайт-спиритом шлицы в ступице ведомого диска и на первичном валу коробки передач, проверьте состояние шлицев;

Внимание.

Смазка на шлицы ведомого диска и шлицы первичного вала коробки передач не наносится, т.к. закоксовавшаяся в процессе эксплуатации смазка может приводить к заеданию ведомого диска.

Центрирование ведомого диска:

1 – маховик; 2 – сцепление в сборе; 3 – оправка А. 70081

2. Затем установите сцепление, расположив ведомый диск выступающей частью ступицы в сторону нажимного диска и отцентрируйте диск относительно маховика оправкой А.70081, заменяющей шлицевой конец первичного вала коробки передач.

Сцепление в сборе:

Читайте также:

УАЗ 3303 2дв. бортовой, 76 л.с, 4МКПП, 1985 – 1997 г.в. — двигатель троит

3. Теперь смажьте втулки 2 (см. рисунок выше) и 12 смазкой ШРУС-4.

Привод сцепления:

1 – педаль сцепления; 2 – кронштейн крепления нижнего наконечника оболочки троса; 3 – оболочка троса; 4 – нижний наконечник оболочки троса; 5 – гайка; 6 – защитный чехол; 7 – поводок троса; 8 – рычаг вилки выключения сцепления; 9 – оттяжная пружина педали сцепления; 10 – трос; 11 – верхний наконечник оболочки троса; 12 – обойма; 13 – стопорные скобы; 14 – ось педалей; 15 – кронштейн педалей сцепления и тормоза; 16 – дистанционная втулка; 17 – втулки педали сцепления; 18 – педаль тормоза; А — элемент поводка троса; Х — ход педали сцепления

4. Смажьте втулки педалей, пальцы на педалях сцепления и тормоза и палец поводка 7 троса консистентной смазкой ЛСЦ-15 или Литол-24.

5. Элемент “А” поводка 7 располагайте в сторону двигателя, как показано на рисунку выше.

Замена сцепления на ВАЗ 2115 своими руками успешно выполнена. Напомню, что предыдущая статья была про установку переднего и заднего бампера на ВАЗ 2115.

vazgarage.ru

Важные моменты

При замене сцепления необходимо обращать самое пристальное внимание не только на состояние дисков, но и на состояние выжимного подшипника, о котором говорилось выше. После снятия его необходимо несколько раз прокрутить руками. Если вращение идёт туго или во время прокрутки слышен скрип или треск, то подшипник нужно заменить. Если этого не сделать, вся работа по замене дисков сцепления окажется бесполезной, поскольку они опять придут в негодность.
Очищать вал коробки передач и прилегающие детали от грязи следует очень тщательно, лучше всего промыть всё керосином и вытереть насухо чистой ветошью.
Выше приводится способ замены сцепления с полным снятием коробки передач. Но иногда автолюбители обходятся без снятия. Для этого болты, которыми коробка крепится к двигателю, аккуратно выкручиваются (по очереди). На их место устанавливаются шпильки, которые немного тоньше и как минимум втрое длиннее крепёжных болтов. Эти шпильки служат направляющими, по которым коробку можно немного отодвинуть в сторону. Так между двигателем и коробкой образуется щель, через которую и снимаются диски сцепления. Этот способ менее трудоёмкий, но у него имеются свои недостатки: добраться до выжимного подшипника будет невозможно и тщательно очистить вал коробки от грязи не удастся.

Как видно из этой статьи, замена сцепления — операция весьма трудоёмкая. Поэтому необходимо в точности следовать предлагаемой инструкции. Также не следует забывать и о технике безопасности, особенно когда дело дойдёт до снятия коробки передач. Это очень тяжёлый агрегат, при работе с которым следует быть предельно осторожным.

подробная инструкция и способы ремонта

На автомобиле ВАЗ-2115 замена сцепления производится обычно при условии, что коробка передач будет снята. Так намного проще – работать удобно, ничего не мешает. Но ремонт можно выполнить и без снятия КПП. Правда, придется постараться для этого – работа ювелирная предстоит. Но прежде чем проводить ремонт, обязательно удостоверьтесь, что именно сцепление вышло из строя. Очень часто случается поломка непосредственно коробки, а водители грешат на сцепление.

Читайте также:

Замена вакуумного усилителя тормозов Уаз Хантер 31516

Симптомы поломки

Если ведет сцепление, то это явный признак того, что износились фрикционные накладки на диске. Это приводит к тому, что при резком увеличении оборотов двигателя скорость набирается медленно, будто не все движение передается колесам. Единственное верное решение – это произвести замену сцепления ВАЗ-2115. И сделать это можно самостоятельно, не прибегая к дорогостоящим услугам автосервисов.

Инструмент для ремонта

Вам потребуются следующие инструменты и принадлежности:

Комплект сцепления – диск, выжимной подшипник, корзина, болты. Обязательно нужно менять ведомый диск. Ведущий (корзину) реже меняют, у него намного выше ресурс.
Набор ключей рожковых, накидных, головок.
Отвертки, плоскогубцы, зубила.
Емкость для слива масла из коробки. Потребуется в любом случае, независимо от выбранного вами способа замены.
Желательно два домкрата. Второй при снятии коробки установить под ее картер, чтобы удержать на одном уровне и не дать ей упасть.
Опоры под автомобиль и противооткатные упоры.
Наличие эстакады, ямы или подъемника приветствуется.

Имея все эти приспособления, можно начинать ремонт. Если есть опыт, то занять вся процедура должна час-два. Но если вы делаете это впервые, потребуется больше времени.

Что необходимо сделать перед снятием КПП

Чтобы снять коробку передач для замены сцепления ВАЗ-2115 своими руками, вам потребуется выполнить следующие действия:

Полностью слить масло – это позволит убить сразу двух зайцев. Во-первых, масса коробки станет меньше. Во-вторых, вы не потеряете смазку при работе. Обратите внимание на то, какой пробег машина прошла на масле. Если оно выработало свой ресурс, то замените его после установки.
Снимите левое колесо, приподняв сторону на домкрате.
Выкрутите два болта крепления шаровой опоры.
Извлеките штифт и выкрутите гайку с наконечника рулевой тяги. Наконечник извлеките с помощью съемника.
Аккуратно выньте внутренний левый ШРУС из отверстия в коробке. Для этого используйте зубило и небольшой молоток.
Правый привод пока что оставьте на месте, его вынуть нужно в момент, когда вы начнете снимать коробку.
Подвесьте левый привод, чтобы он не испачкался и не мешал вам.
Снимите стартер, предварительно отсоединив минусовую клемму от АКБ.

Вот и все, практически все готово для демонтажа коробки передач. Но перед тем как полностью ее снять, нужно проделать еще несколько действий.

Окончательный демонтаж коробки

Напоследок сделайте следующее:

Выкрутите гайку крепления провода массы.
Снимите тросик сцепления. Если он порван или имеет повреждения, то обязательно сделайте на ВАЗ-2115 замену тросика сцепления.
Выкрутите болты и гайки крепления боковой и задней подушек. При этом желательно под картер установить домкрат или опору, чтобы коробка не просела сильно.
Ослабьте хомут крепления кулисы и снимите ее.
Теперь осталось только выкрутить три болта и гайку, которыми стянуты коробка передач и блок двигателя.
Чтобы разъединить двигатель и КПП, потребуется монтажная лопатка и много усилий. Если узел не разбирался очень давно, снять со шлицов первичный вал окажется проблематично.
Аккуратно, стараясь не повредить элементы из алюминия, отодвигайте коробку в сторону левого колеса. Именно в этот момент, когда она начнет отходить от блока, нужно извлечь внутреннюю правую гранату.

При проведении ремонта желательно подвесить с помощью троса коробку к перекладине, установленной под капотом. Все резьбовые соединения заблаговременно обработайте смазкой типа WD-40. Это поможет намного быстрее выкрутить болты и гайки.

Снятие и замена блока сцепления

Чтобы снять корзину и диск, вам потребуется выкрутить болты по кругу. Желательно делать это крест-накрест, это позволит не повредить корзину. Выжимной подшипник находится на первичном валу коробки и фиксируется пружинным зажимом. Его нужно снять, установить сразу новый. Желательно на новый нанести немного смазки на основе графита – это немного продлит срок его службы.

Установку производите в следующем порядке:

Читайте также:

Установка повторителей поворота своими руками на автомобиле. Самостоятельно устанавливаем поворотники в зеркала в гаражных условиях Процесс монтажа: открепление

Внутрь коленвала ставите направляющую – небольшой отрезок трубы или кусок первичного вала КПП.
На него производите установку диска сцепления и корзины.
Наживляете болты, но не затягиваете.
Убедитесь, что диск и корзина отцентрованы.
Затяните болты крест-накрест.

На этом замена диска сцепления ВАЗ-2115 окончена, по завершении всей процедуры выньте направляющую втулку. Теперь все готово для установки коробки на место. Ставить ее намного сложнее, так как даже при небольшом отклонении центров отверстий в диске и коленчатом валу первый просто не войдет до упора. Придется заново все разбирать и проводить центровку. Поэтому проведите все работы правильно перед установкой коробки.

Без снятия коробки – это реально?

Многие автомобилисты задаются вопросом, можно ли произвести замену сцепления ВАЗ-2115 без снятия коробки. И ответ один: можно, но сделать это немного сложнее. Но это зависит от того, с какой стороны посмотреть – если принять во внимание, что не требуется поднимать тяжелую коробку, то задача, конечно, выглядит проще. Для работы вам потребуется два длинных болта – они выполнят роль салазок, по которым коробка отойдет в сторону. Идеально подходят болты, которые используются для крепления верхнего рычага подвески автомобилей ВАЗ 2101-2107. Все работы такие же, как и в случае с полным снятием КПП, но с одной поправкой: она сдвигается на болтах в левую сторону. Замена диска производится через щель, образованную между картером КПП и блоком двигателя.

fb.ru

Замена сцепления ВАЗ 2114, ВАЗ 2115 своими руками

Покажем, как своими руками произвести замену сцепления на автомобилях ВАЗ 2114, ВАЗ 2115, ВАЗ 2113. Новое сцепление у нас от компании AT 1601131-08

Открываем капот, снимаем воздушный фильтр, отсоединяем и вытаскиваем АКБ. Выкручиваем два болта крепления коробки:

Короткий болт спереди, длинный сзади. Далее мы снимаем стартер:

Сначала откручиваем его клемму, затем крепёж (держится он на трёх шпильках). Рожковым ключом на 17 выкручиваем трос сцепления:

Снимаем два передних колеса. Откручиваем гайки ступиц, чтобы вытащить привода:

Из под арки колеса откручиваем и снимаем пыльник двигателя. Демонтируем защиту картера (если она у вас стоит). Отпускаем гайку краба:

Замена дисков сцепления

Старая корзина аккуратно снимается, болты можете использовать для любых целей, но повторно их устанавливать в механизме сцепления запрещено. Обязательно приобретите новые. Сначала ставится ведомый диск, внутрь него помещается направляющая втулка. Поверх устанавливается корзина, совмещаются все отверстия в ней с теми, которые находятся на маховике. Так проводится монтаж элементов на автомобиле ВАЗ 2114. Сцепление, впрочем, меняется аналогично на всех машинах.

Наживляете новые болты и затягиваете их крест-накрест. Только после этого можно вынимать направляющую втулку. Вот и все, установка элементов закончена, заняло это дело очень мало времени. Намного дольше происходит подготовка и сборка. Обратите внимание на то, что перед первой поездкой необходимо произвести регулировку сцепления. Но пока что о первой поездке говорить рано, нужно установить коробку на свое место и не забыть поставить тросик сцепления ВАЗ 2114 на место. Делается сборка в полностью обратной последовательности снятию всех частей. Главное — не забыть установить все элементы. Заливайте масло только после того, как оба ШРУСа будут установлены на свои места. Заодно оцените состояние их пыльников.

Сообщества › ВАЗ: Ремонт и Доработка › Блог › ИНСТРУКЦИЯ ПО ЗАМЕНЕ СЦЕПЛЕНИЯ (ВАЗ 2114)

НЕКОТОРЫЕ ПРАВИЛА:кому что не нравится, недовольные и хотят пос-рать, то ИДИТЕ ЛЕСОМ))))выложено для тех, кто хочет, собирается сменить сцепу сам.надеюсь пригодится информация

давненько не писал, но сразу масштабно!)

вообщем что сказать…купил сцепу.решил поменять.в книге все написано, что все просто…ну зашел на драйв, а везде у всех записи типа «ездил на сто менять сцепу».но так, как сцепление сдохло, а бюджет предсессичный не позволяет отдать 2,5 к в сервис на то, чтобы сменить сцепу, да и вообще самому хочется сменить!поехал в 5 утра менять с другом SoKoL2013 менять…ну думали до 12 дня управимся, чтобы потом сгонять на трассу в Глинково под Сергиевом Посадом обкатать новое сцепление))но не тут то было.сталкнулсяч со многими сложностями ввиду того, что не было среди нас автослесарей и спецов в этом деле, а только книжка…ИТАК ПОДРОБНОСТИ.ИНСТРУКЦИЯ

что вам понадобится обязательно:
1.
направляющая для сцепления ваз 2114 (фото1)(обязательно!без нее коробка у вас никогда не встанет на место обратно)
2.
головка на 30 мощная (чтобы открутить ступицу) или съемник ступичный
3.
вороток посильнее (чтобы сорвать гайку ступицы)
4.
набор головок со всякими удлинителями и карданчиками (так намного было проще и удобнее)
5.
домкрат и два колеса (или кирпичи)
6.
головка на 8 мощная, чтобы открутить корзину (у меня крепко сидела)
7.
ключ на 17 для регулировки сцепления (да и вообще ключи могут пригодиться)
n
гараж с кучей гаек, винтиков, шайб (мало ли что;) ), прямые руки, друга с прямыми руками (лучше двух), яму, ну и так по мелочи…)

не поленитесь и возьмите много баночек или чемоданчик с отделениями и разложите все гайки, болты, шайбы от каждой детали в разные ячейки

этап 1.

срываем две гайки ступицы с обоих сторон переда головкой на 30 и мощным воротком (под пластиковым колпачком на диске тормозном) (если вы сначала задомкратили машину, то пусть садится друг в машину и жмет тормоза или на 1 скорость ставит), ослабляем колесо.Задомкрачиваем машину, кидаем под нее два колеса и доску (нам этой высоты хватило, да и домкрат был на всю выкручен), вынимаем домкрат, он еще пригодится, да и опасно так на домкрате, снимаем колесо.

этап 2.

снимаем аккумулятор и воздушный фильтр (обязательно) и сразу под ним будет тросик сцепление и отсоединяем его от тяги выжимного, падаем в яму и откручиваем защиты (картера и двигателя, которая со стороны коробки) и две опоры двс:заднюю и левую.далее откручиваем болты и гайки, которые соединяют коробку и двс вместе.они все большие там (сколько их штук я не скажу, потому что непомню…визуально находил и откручивал.штук 5-7:снизу, сверху 2 или 3,болт крепления модуля зажигания (он тоже держать будет), потом из ямы находим тягу, которая держит коробку к двс (трубка такая) изворачиваемся, ставим удлинитель и снимаем ее тоже (ТОЛЬКО там, где крепление к коробке) вообщем все болты, гайки, шпильки откручиваем, которые нравятся и попадаются на глаза))))там просто посмотрев и видно все то, что держит.Теперь коробку держат только тяги привода, которые идут к колесам.

этап 3.

откручиваем стабилизатор, который со стороны коробки и все то, что его держит, а держит его линька (две резиновые подушки такие, соединенные и дырки в разные стороны смотрят) и еще что-то…там видно будет, что и как.наша задача вынуть тягу и гранату из ступицы (короче тягу вынуть из колеса) вынимается она легко.положить ее, открутить и вынуть корданчик кулисы (он рядом с опорой задней там), проверить ничего ли не держит нашу коробку, подставив в яме 1-2 доски под коробку, чтобы положить ее.

Search

Как изменить сцепление

на ВАЗ 2114, 2115

Муфта производит кратковременное разъединение двигателя и коробки передач и последующее плавное соединение в начале движения и переключения.

Благодаря этим функциям сцепление получает износ ведомого диска, который необходимо вовремя менять.

Признаки изношенного сцепления включают в себя: увеличение оборотов двигателя и движение автомобиля на низкой скорости. Это связано с скольжением сцепления. Иногда настройка некоторых машин поможет, но быстро.

Скольжение приводит к другой проблеме. перегреву агрегата. При условии, что вентиляционные канавки не могут контролироваться отводом тепла. в конце концов, возможна деформация деталей.

Дополнительным фактом является то, что сцепление неисправность. это рывок. Все это понимают сцепление

позволяет машине начать плавно. К сожалению, по разным причинам на подчиненном диске появляются «пулы» и повреждения. По этой причине плавный запуск теряется.

Что делать, если хотя бы одно из этих обстоятельств находится в вашем автомобиле, вам необходимо отремонтировать его.

Замена ВАЗ 2115 на диск сцепления

Видео показывает процесс замена сцепления

на машине
ВАЗ 2115
. относится
сцепление
сборка AT 1601131-08.

Замена муфты ВАЗ 2114-2115 без масляного отверстия и слива

Начало работы 1:12 В этом видео я покажу, как с минимальными устройствами они практически на месте.
