Из за не горит габарит. Почему не горят габариты и подсветка приборов на шевроле лачетти

Методы устранения неисправностей

Теперь, когда все причины выделены, можно перейти непосредственно к рассмотрению вопроса решения проблемы. Для диагностических операций потребуется — тестер, а вот для ремонта — набор отверток, ключей и некоторые запасные части. Теперь, рассмотрим, как в разных случаях необходимо решать проблемы.

Перегорание предохранителя

Самая распространенная проблема среди электрообрудования. Перегорание предохранителя разрывает электрическую цепь, но при этом защищает детали от короткого замыкания. Если на автомобиле погасли сразу все стопы, то в монтажный блок можно не лезть и дело в другой поломке.

Сгорели лампочки

Еще одной частой причиной не работающих стопов становится перегорание лампочек вследствие короткого замыкания или естественного эксплуатационного износа. Для проверки исправности детали устанавливаем в посадочное место новую лампу, и если она горит, то дело точно в выходе со строя именно этого элемента. Как и в предыдущем случае, сразу две лампы перегореть не могут.

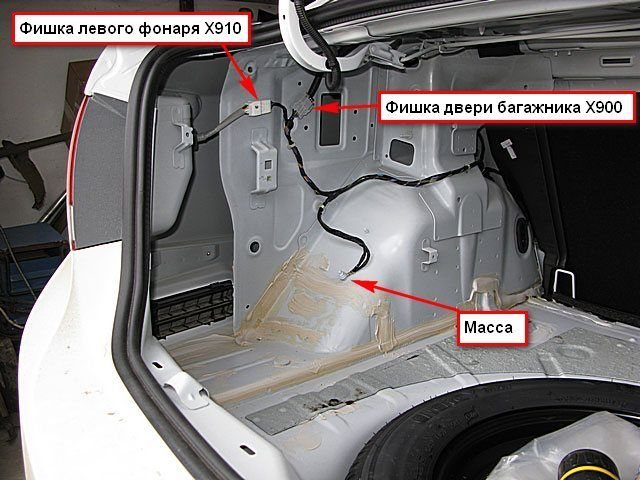

Окисление контактных соединений

Зачастую, еще одной проблемой становится то, что разъемы подключения стопов непосредственно к электрической цепи окисляются и не дают надлежащего контакта, что может вызвать мигание или пропадания света. В данном случае, методом лечения является зачистка контактной группы соединения разъемов.

Нет контакта на массу

Причиной отказа работы стопов становится то, что нет надежного контакта на массу. Это связано с тем, что провод находится на открытом воздухе и на него влияют внешние факторы, что может привести к коррозионным повреждениям. Так, методом лечения неисправности является зачистка контактного соединения провода и массы.

Отсутствует питание

Неисправность электропроводки или обрыв провода, особенно в зимнее время, может послужить тому, что на стопы не будет подаваться питание. Для того чтобы определить и устранить неисправности необходимо руководствоваться специальной монтажной схемой.

Сломано реле

Для того чтобы все работало правильно, как и в случае с фарами, подключение стопов проводится через реле. Конечно, и оно не вечно — постоянный ток, который пробегает через контакты, а также короткие замыкания в бортовой сети могут вывести со строя этот элемент. Необходимо или прозвонить контакты или установить новое реле, после чего проверить работоспособность.

Не горит ближний свет на Шевроле Лачетти

Эта ситуация возникает намного чаще, чем предыдущая и вариантов поиска неисправности может быть много, начиная от сгоревших ламп (да-да, нередко обе лампы сгорают одновременно) и заканчивая неисправным подрулевым переключателем.

Первым делом, по моему мнению необходимо локализовать часть схемы, в которой находится проблемное место. Самым быстрым и простым способом это сделать является замер напряжений на предохранителях ef20 и ef27 в моторном отсеке.

Это два предохранителя 10 А, которые выделены желтым овалом. Необходимо извлечь предохранитель, включить зажигание и ближний свет фар. На одном из двух контактов блока предохранителей (обычно на правом, если стоять лицом к лобовому стеклу) должно присутствовать напряжение больше 11В.

Примечание: В литературе по ремонту Шевроле Лачетти встречаются неточности в расположении и наименовании предохранителей. Пользуйтесь расположением, указанным выше по ссылке!

На фото один предохранитель уже извлечен для замера

Если напряжение присутствует, значит неисправность находится на участке от блока предохранителей к лампам фар. Необходимо проверить проводку, лампы, разъёмы ламп и «массы» фар.

Но чаще случается так, что напряжение на блоке предохранителей отсутствует. Это означает, что проблема кроется на участке от подрулевого переключателя к блоку предохранителей и самым главным подозреваемым тут является печально известный разъём S201.

На схеме он изображен из нескольких частей, но на самом деле он представляет собой одно целое и является не столько разъёмом, сколько перемычкой.

Он не выдерживает большого тока ламп и со временем начинает плавиться до полной потери контакта. Данный разъём, вроде бы, устранили в машинках после 2008 года выпуска. Изначально была информация, что данная проблема ушла на авто с 2007 года выпуска, но как показала практика — это не так и автомобили 2007 года также подверглись данному недугу.

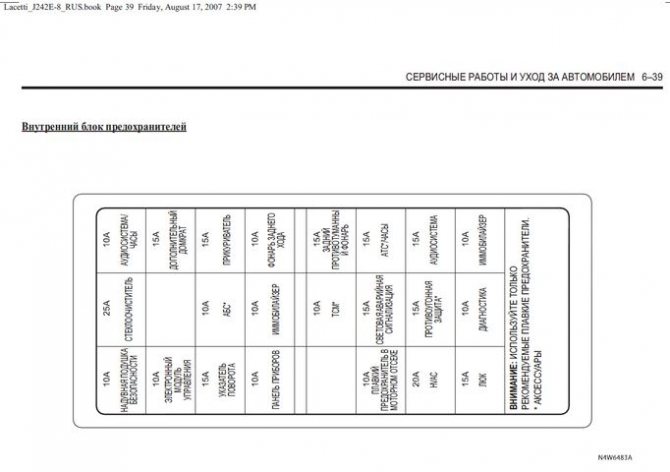

Предохранители Chevrolet Lacetti: схема, расположение блоков

Предохранители и реле предназначены для защиты силовых агрегатов, цепей автомобиля от коротких замыканий или перегрузок.

Если в машине перестает работать какой-либо механизм, в первую очередь необходимо проверить предохранители. Возможно, проблема кроется именно там.

В модификациях седан, универсал и хетчбэк блоки располагаются в одних и тех же местах. Схема подключения и расположение элементов идентичны.

Находим причину и восстанавливаем свет

Предохранитель задних противотуманных фар.

Причём здесь бардачок и задние противотуманки? 15-амперный предохранитель F21 завязан с освещением бардачка и модулем экономного режима батареи. Если в в цепи происходит короткое замыкание, перегорает именно этот предохранитель, который подаёт питание на предохранитель блока основного аккумулятора.

Этот предохранитель маркируется ef1 (номинал 30 А)

и установлен в монтажном блоке под капотом автомобиля. Кроме этого, он защищает цепи F13, F14, F15, F16, F21, F22, F23 и F24, а в этих цепях как раз и находятся габаритные огни и подсветка приборной панели.

Алгоритм проверки на Шевроле Лачетти

Следовательно, для устранения неисправности делаем следующее:

1. Проверяем, работает ли подсветка бардачка
   . Если не работает — разбираем бардачок (предварительно сняв минусовую клемму с АКБ), прозваниваем провода питания на выключатель и на лампочку, при необходимости ищем обрыв или короткое замыкание и устраняем проблему.

   Для начала смотрим подсветку бардачка.

2. Проверяем целостность предохранителей F4 и F6
   , они находятся слева, в торце передней панели в салоне, в салонном монтажном блоке. При необходимости заменяем их на равноценные по номиналу (10 А).

   Проверяем на целостность предохранители F4 и F6.

3. Проверяем целостность предохранителя F21 номиналом 15 А
   , который по схеме отвечает за работу задних противотуманок.
4. Проверяем предохранитель EF1 на 30 А
   , который установлен в подкапотном монтажном блоке, при необходимости заменяем его на аналогичный.

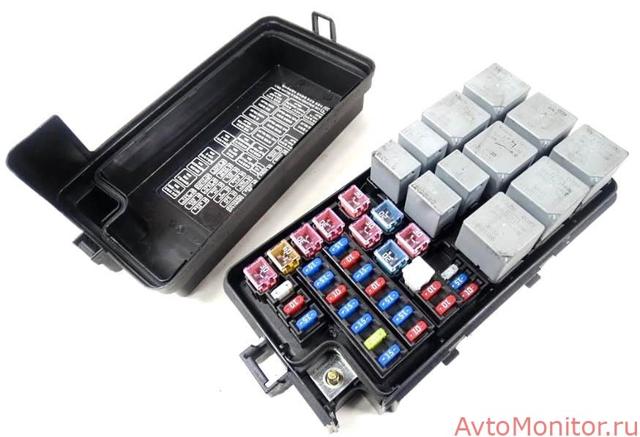

   Под капотом тоже есть блок предохранителей.

5. Далее необходимо долезть до панели приборов и проверить целостность ламп на ней.
   Тыльная сторона панели приборов.
6. Если все предохранители целые и лампы тоже но проблема не решена, скорее всего, дело в модуле энергосбережения
   . Его каталожный номер —
   96408390
   , он находится в подкапотном монтажном блоке. Модуль выходит из строя крайне редко, но возможно и такое.

Что сделать, если варианты не сработают?

Случается так, что после всех манипуляций насос по-прежнему не работает и тогда необходимо обращать внимание на проводку и состояние насоса в целом.

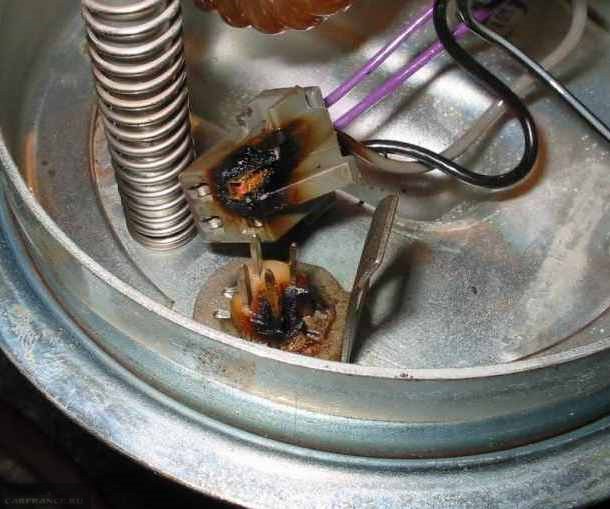

Если два вышеописанных способа никак не повлияли на работоспособность топливной системы, то, скорее всего, вышел из строя сам бензонасос. Диагностировать его состояние можно при помощи вольтметра, проверив напряжения на контактах, и если оно присутствует, то это будет говорить только о замене агрегата, а вот если оно отсутствует, то имеет место разрыв или замыкание провода.

Видно не вооружённым глазом, что контакты оплавлены и нуждаются в замене.

Способы диагностики реле бензонасоса

Представим ситуацию, автомобиль не заводится, потому что бензонасос не качает топливо. В этой ситуации первым делом начинают проверку целостности электрической цепи, а только после этого заменяют сам бензонасос. Любое реле такого типа можно очень просто диагностировать на слух. При срабатывании раздается характерный щелчок, который хорошо слышно со стороны переднего пассажира. Это говорит об исправности самого управляющего rele.

Даже если не удалось расслышать щелчки, то следующим сигналом послужит звук срабатывающего бензонасоса — жужжание работающего электродвигателя, который создает рабочее давление в топливной магистрали. Если этого не произошло, то вероятнее всего в цепи произошел обрыв.

Проверить реле на исправность можно двумя способами:

1. Замена на заведомо рабочее. Взять его можно с соседнего разъема или вытащить из блока предохранителей с аналогичной маркировкой, но не отвечающее за запуск мотора. Например, реле головной свет или система охлаждения.
2. Вытащить подозрительную деталь из разъема. Взять кусочек провода с зачищенными концами. Замкнуть контакты 30 и 87 на монтажном блоке. Таким образом, цепь бензонасоса окажется замкнута напрямую. Если двигатель в этом случае не запускается, то причина кроется в чем-то другом, а реле можно считать исправным.

Важно! Перемычка между контактами носит временный характер, а постоянная эксплуатация с ней недопустима.

Реле — что это такое?

И если все причины казалось бы продиагностировать легко, то неисправность реле чаще всего остаётся загадкой для автолюбителей, ведь о его местонахождении и функциях мало кто догадывается. Ниже мы расскажем вам о том, для чего необходимо это устройство и как произвести её замену.

Реле — это специальный электромагнитный выключатель, который работает при изменении в цепи скачкообразных величин, тока или напряжения. Говоря проще, устройство замыкает цепь при воздействии на него напряжения в виде специального сигнала и разрывает её при отсутствии.

Конструкция реле

Реле в автомобиле бывают разных видов, форм и с разным количеством контактов, однако функции и конструкция у них в целом идентичны. Внутри его находится катушка с медной проволокой, возвратной пружины, контактов и якоря. Все эти элементы собраны в определённой последовательности. Вид реле для бензонасоса, хорошо видно на фотографии ниже:

Реле имеет значения в 30 Ампер.

Принцип действия

Так как реле бензонасоса предназначено конструкцией только инжекторного мотора, питание его происходит от сети на 12 вольт. И после того как был повернут ключ в замке зажигания, реле замыкает цепь, приводя в действие контакты на бензонасос, и включают его. То жужжание, которое происходит после поворота ключа, это и есть правильная работа насоса.

Где найти реле бензонасоса на Шевроле Нива

Блок с реле бензонасоса находится прямо под бардачком.

Чтобы понять где находится реле, необходимо знать немного о конструкции автомобиля. С правой стороны торпеды, прямо под бардачком находится первая часть доступной электроники автомобиля, а вторая часть прямо со стороны водителя. Необходимое нам устройство, находится именно во второй части, прямо под крышкой которой и расположено четыре реле. Найти то, которое отвечает за работу бензонасоса несложно, его номер « 3 «. Для того чтобы лучше его было идентифицировать, рядом с ним можно заметить предохранитель, с номиналом в 15 Ампер , отвечающий за сохранность цепи подачи топлива.

Расположение реле наглядно видно на фото.

Что такое реле

Реле называется выключатель электромагнитного действия, который предназначен для коммутации при скачкообразных изменениях входной величины (ток, напряжение) в электрических цепях. Говоря простыми словами, это устройство, которое включается при подаче на него сигнала в виде напряжения, и выключается при исчезновении напряжения. Ток, который коммутирует устройство очень низкий, а для запуска бензонасоса необходима сила тока большой величины. Поэтому его называется еще и своего рода усилителем.

Из чего состоит

Релюшек существует разное количество, но практически все они выполняют схожие функции. Состоит это устройство из контактной группы, которые мы можем увидеть, сняв его с колодки. Внутри него находится катушка с определенным количеством витков медной проволоки, возвратной пружинки и якоря. Все это собрано в определенной последовательности и расположено на плате. Фото контактной группы и форму реле можно увидеть ниже или же ввести в поисковике и посмотреть все виды и типы. Нас интересует реле бензонасоса Нивы Шевроле, которое имеет такой вид.

Принцип действия реле. Реле бензонасоса используется лишь в двигателях с инжекторным типом. В карбюраторных используется бензонасос механического действия. В автомобиле Нива (инжекторной) используется электрический бензонасос на 12В. В электрическую цепь его работы включены провода питания, предохранитель, реле, а также датчики показания топлива в баке. Таким образом, при повороте ключа автомобиля, автоматически подается питание на релюшку. Она, в свою очередь, срабатывает мгновенно и замыкает контакты, которые питают насос. Так кратко происходит включение бензонасоса, в результате чего, сев за руль и повернув ключ, мы слышим его жужжание, свидетельствующее о его работе.

Расположение в Ниве

С правой стороны под бардачком находится крышка, а под ней располагается часть электроники автомобиля Нива, вторая часть находится под торпедой со стороны водителя. Под этой крышкой видно расположение четырех реле. Устройство, которое отвечает за включение бензонасоса и его работу, имеет расположение под третьим номером. Рядом возле него находится предохранитель 15А, который предназначен для защиты цепи и электрических устройств насоса подачи топлива.

расположение блока реле в авто

Проверка работоспособности

Чтобы определить исправно ли работает данное устройство, можно использовать два метода:

1. Извлечь реле бензонасоса, расположение которого указано выше, и поставить на его место, точно такое же. После установки проверить работоспособность предохранителя. Заменив временно релюшки, можно пробовать запустить двигатель, если при повороте ключа закачка топлива началась, то причина поломки устранена.
2. Первый метод предполагает наличие запасного реле. В случае его отсутствия, необязательно мчаться на авторынок и тратить деньги, если нет полной уверенности в его неисправности. Можно сделать перемычку из кусочка проволоки. Можно использовать тонкую проволоку, так как ток в цепи управления устройства небольшой. Этой перемычкой закоротить два контакта на колодке под номером 30 и 87. Их расположение можно определить по картинке на релюшке. Во время замыкания этих контактов необходимо включить зажигание либо сделать это в конце. Если насос в таком случае сработает, то теперь необходимо заменить само устройство переключения. Использовать перемычку на постоянной основе запрещено, она применяется исключительно для определения неисправности.

Возникают ситуации, что при повороте ключа, работа насоса не осуществляется даже при наличии перемычки или нового сменного устройства. А предохранитель находится в исправном состоянии. Это, скорее всего, говорит о том, что вышел из строя насос. Необходимо измерить с помощью вольтметра напряжение на его контактах, если вольтметр покажет наличие 12В, то смело можете покупать новый насос. Если же питания не будет, то это свидетельствует о повреждении цепи питания.

Проверьте, не отошел ли провод питания системы инжектора. Он подходит к плюсовой клемме аккумулятора, отдельным от основного питающего провода. Без него питания на насосе не будет.

Можно ли отремонтировать реле? Если причина неработоспособности бензонасоса определена, и заключается в неисправности устройства, то исправить ее можно заменив на рабочее. Специалисты-электрики могут перебрать нерабочее устройство, но лучше всего приобрести новое. Стоимость реле на Нива Шевроле колеблется от 200 до 350 рублей. Ремонт у специалиста будет стоить примерно так же, делать выводы вам, стоит ли его ремонтировать. Зная расположение этого электронного устройства, основной принцип работы и способы проверки на работоспособность в Ниве Шевроле, можно смело пробовать устранять проблему неисправности работы бензонасоса самостоятельно.

Где находится блок предохранителей в салоне?

Дополнительный блок предохранителей расположен в салоне авто. Необходимо лишь открыть дверь машины с левой стороны и добраться до панели приборов. Именно под ней и находятся предохранители.

Расположение реле и предохранителей на приборной панели

На фото вы можете наблюдать расположение предохранителей на приборной панели. Они представляют из себя несколько маленьких частей красного, синего и белого цветов.

Назначение и описание

Каждый предохранитель отвечает за определенное действие. С помощью приборной панели можно произвести включение и выключения стоп-сигнала, отрегулировать прикуриватель, предохранитель кондиционера, габаритных огней, печки, хода и т. д.

Реле, установленные под панелью приборов

В данном разделе мы опишем основные особенности реле автомобиля, их расположение, а также процесс замены неработающего аппарата.

Расположение

Для того чтобы проводить манипуляции с реле под приборной панелью, откройте монетную коробку, открутив инструментом два гвоздя. После этого убираем в сторону облицовку нижней части от панели, несмотря на давление нескольких фиксаторов. Затем, надавив на фиксатор, вынимаем приводную рукоятку капотного замка и удаляем облицовку с нижней стороны. Реле, находящееся на кронштейне, лучше извлечь рукой.

Назначение и описание

Сравнив с фотографией, найдите нужный вам прибор:

1. Цифрой один указана защитная система батареи аккумулятора.
2. Под вторым номером обозначен прерыватель поворотных указателей.
3. Третье – это реле, отвечающее за включение противотуманных фонарей.
4. Четвертое – реле, основная задача которого стартерская блокировка (для моделей авто, обладающих коробкой передач автоматического типа).

В авто добавляют также вентиляторное реле установки климата и систему, отвечающую за автоматическое включение света фар. Однако данные функции добавлены не во все комплектации.
