Замена сальника коробки передач ВАЗ 2114

Всё произошло в моём стиле, то есть спонтанно. Точнее, я давно хотел новую вазовскую коробку, но товарищ, работающий в дилерском центре, убил мою мечту, озвучив стоимость: кпп 30+, кулиса с тросами и трос сцепления ещё 5. И это не считая работы и возможных подводных камней при установке. Так что я решил собирать боевую кпп на базе 12 или 104 ряда. К августу наконец накопил необходимую сумму и начал мониторить объявления о продаже рядов или коробок в сборе (ибо на новое не хватало).

И вдруг меня посетила гениальная идея — может всё-таки поискать кпп 2181 на разборках? Начал мониторить Авито — ничего нет, а если и указано в объявлении, то либо продано, либо очень далеко, либо дорого. Потом бросил крик о помощи в группе Калины в ВК, за что огромное спасибо тов. seppo ! Сразу появилось несколько вариантов, но ответ всегда был один — «мы её сразу продали». Наконец, когда я был практически готов к постройке боевой кпп, я решил залезть на auto.ru, вдруг там что-нибудь есть в разделе запчастей. Несколько поисковых запросов — и я нахожу объявление: мотор и тросовая кпп с разбитой гранты, пробег 600 км, Ярославль, цена не указана.

Звонок продавцу — есть не только сама кпп, но и кулиса, стартер, тросы привода и сцепления, само сцепление и маховик. В общем, полный комплект! Далее начинаем обсуждать цену: — Сколько вы хотите за весь комплект? — Даже не знаю, сколько вы предлагаете? — (а дальше я обнаглел) Ну смотрите, обычные кпп в хорошем состоянии на разборках продают за 10, но у вас крутая тросовая. Предлагаю 12. — Меня устаривает, остальное в комплекте отдам.

Этот шанс нельзя упускать! Вытаскиваю отца с последнего дня отпуска, сам беру административный на следующий день — и мы едем в Ярославль на Лачетти (подробнее в его БЖ).

Привозим весь комплект на дачу, здесь его можно полностью осмотреть:

Про эпопею с установкой следует написать отдельный пост в БЖ, но я не буду этого делать, чтоб не травмировать психику подписчиков)) Главная проблема установки — я купил ЗНАЧИТЕЛЬНО меньше деталей для перехода на новую кпп. Так что привожу в итоге список тех деталей, которые надо обязательно купить/заколхозить для перехода на кпп с тросовым приводом: 1. Коробка передач в сборе 21810-1700012

2. Рычаг кпп в сборе 21901-1703010

3. Тросы привода кпп 21901-1703113

4. Трос сцепления 21901-1602210

5. Выжимной подшипник 21810-1601180

6. Сцепление
21703-ххх
7. Маховик 21810-1005115-10

, скорее всего взаимозаменяем с 2110 8. Стартер
21901-3708010
Эти пункты обошлись мне в 12000 рублей

9. Кронштейн левой опоры двигателя
21900-1001231
— 850 рублей, редкая вещь

10. Подводящая труба водяного насоса 21900-1303055

— с ней скорее все гопридётся переходить на систему охлаждения от Гранты. Штатная упирается в держатель тросов на кпп. Поэтому применён Колхоз — куплена труба от карбюраторной Самары, обрезана и установлена. К ней же докуплен удлинённый шланг на радиатор печки. 200 рублей за трубу, 150 за шланг и 5 за прокладку около помпы. 11. Удлинённый «+» провод к стартеру — купил от Шеви-нивы вместе с клеммой акб — 350 рублей. 12. Фишка на втягивающее реле стартера — оригинальной в продаже нет, пришлось подбирать по месту, попутно нарастив провод. 13. Разъём датчика включения задней передачи — отличается от калиновского. Подошёл разъём ДПКВ за 70 рублей.

14. Масло для кпп, надо 2,2 литра. Я купил 3 литрушки Addinol GL-4 75w-90. Искал масло с такими параметрами вязкости именно класса GL-4, только оно и нашлось. Вроде всё, если что-то забыл — допишу))

Теперь по нюансам установки: 1. Надо проделать отверстие для тросов в моторном щите. Из моторного отсека место выглядит однозначно и расположено около экрана теплозащиты рейки. Фото, к сожалению, не сделал — Гугл в помощь! 2. В салоне всё встаёт почти штатно. Пришлось опустить ЭБУ и подвинуть блок реле, также чуть подпилить тоннель пола:

3. При установке тросы ни в коем случае нельзя сильно изгибать! 4. Верхняя железка между мотором и картером сцепления своя, нижняя после небольшой доработки болгаркой подходит от обычной кпп.

Установка проводилась в Бош-сервисе, содрали аж 6600((

Функции коробки переключения передач

Коробка переключения передач устанавливается на автомобилях и других самоходных механизмах, оснащенных двигателем внутреннего сгорания. По своему функциональному назначению она является элементом трансмиссии между двигателем и ведущими колесами. Ее основная задача заключается в том, чтобы изменять величину крутящего момента, который передается от мотора на колеса. Коробка передач обеспечивает возможность автомобилю двигаться задним ходом и отсоединять двигатель от трансмиссии при стоянке. В настоящее время выпускается четыре типа трансмиссии:

• Механическая;
• Автоматическая;
• Роботизированная;
• Вариатор.

Действует еще одна система классификации данного механизма. Согласно принципу действия различают ступенчатые, бесступенчатые и комбинированные коробки передач. Согласно определению, в ступенчатых коробках передач изменение крутящего момента происходит дискретно. Или ступенчато. К ним относятся механические и роботизированные коробки передач. Механическая коробка переключения передач или сокращенно МКПП, в обиходе называется просто – механика. В данном случае речь будет идти именно о механике, а прочие конструкции требуют отдельного рассмотрения.

Принцип действия автомобиля построен следующим образом. Между двигателем и МКПП находится узел сцепления. Когда водитель нажимает на педаль сцепления, связь между двигателем и колесами полностью разрывается. До тех пор, пока педаль нажата, двигатель и колеса ни что не связывает. В этот отрезок времени водитель включает нужную передачу. Такая же процедура выполняется при начале движения. Механическая трансмиссия представляет собой металлический корпус, внутри которого находятся шестерни и валы.

Передача – это две шестерни, как правило, разного диаметра.

Одна шестеренка вращается двигателем, а другая передает энергию вращения дальше, на колеса. Когда двигателем вращается колесо меньшего диаметра, чем то, которое передает усилие на колесо, то крутящий момент обладает большой энергией и малой скоростью. Если зубчатые колеса имеют равный диаметр, то при передаче ни момент, ни скорость не изменяется. И в том случае, когда двигатель вращает шестерню большего размера, скорость возрастает, а усилие уменьшается. Передачи переключаются с помощью рычага, который находится в салоне автомобиля. Известно, что первая передача задает машине самую большую мощность и самую малую скорость.

Особенности конструкции

Механические коробки передач установлены на автомобилях как с передним, так и с задним приводом.

Не смотря на развитие инженерной мысли и появлению коробок-автоматов, механика продолжает использоваться и совершенствоваться. Причина такой популярности не является секретом. По сравнению с аналогами, этот механизм остается самым простым в производстве и надежным в эксплуатации. Единственный недостаток механических КПП заключается в том, что в условиях городских пробок вариатор оказался более практичным. В последние годы механика стала оснащаться тросовым приводом, и это сделало ее более удобной.

Обслуживание и ремонт

Коробка передач считается самым сложным агрегатом в конструкции автомобиля.

Не зависимо от того, с каким приводом производится машина, переключение скоростей, как выражаются некоторые водители, достаточно сложная операция во время поездки. Навыки вождения приобретаются со временем. И чем чаще человек садится за руль, тем быстрее он обретает уверенность при вождении. Однако следует отметить, что наибольшую нагрузку в период адаптации испытывает коробка передач. В первую очередь это касается механической конструкции. Не достаточно уверенный водитель либо резко отпускает педаль сцепления, либо забывает ее нажать при переключении передачи.

Первым признаком того, что коробка работает в нештатном режиме, являются:

• Сильный шум в коробке;
• Для включения передачи требуется усилие;
• Самопроизвольное выключение передачи;
• Подтекание масла.

В этом случае не нужно ждать дальнейшего развития событий. Если навыков в ремонте транспортного средства нет, то не стоит получать этот опыт, используя случай покопаться в коробке передач. Поэтому не следует откладывать внеочередной визит на станцию технического обслуживания. Когда на машине установлена тросовая коробка, то вероятность поломки очень мала.

При этом надо помнить, что нет такого механизма, который нельзя привести в негодность неправильными действиями. Очень часто причинами поломки является неправильная эксплуатация автомобиля в целом, и коробки передач в частности. Свою отрицательную роль играют некачественное масло и неисправное сцепление. Использование запасных частей сомнительного производства тоже вносит свой отрицательный вклад. Точно так же как и предельный износ деталей. Надо упомянуть и невысокое качество технического обслуживания механизмов со стороны персонала СТО. Все эти особенности необходимо учитывать при эксплуатации и ремонте своей машины.

Каждый автолюбитель старается отыскать идеальную машину, которая бы отвечала всем современным требованиям. Сегодня выбор автомобилей, которые становятся все совершеннее, достаточно широк. В современных автомобилях улучшаются системы и меняются механизмы. Коробка передач с тросовым приводом — новинка конструкции, которую использует российская автомобильная промышленность.

ВОЗМОЖНЫЕ НЕИСПРАВНОСТИ

Несмотря на неидеальную работу, коробка ВАЗ 2114, при правильной эксплуатации, отличается хорошей выносливостью и долговечностью. Если не мешкать с профилактикой и оперативным устранением поломок, ремонт ее обходится не дорого.

Рассмотрим основные неисправности КПП, с которыми может столкнутся владелец четырнадцатой:

1. Отсутствия фиксации скоростей при переключении. Если скорости “вылетают”, причина, скорее всего, заключается в изношенных зубьях на шестернях и муфте. Ускоренному износу данных деталей способствует неправильное переключение скоростей с несоблюдением скоростного режима. Устраняется проблема заменой шестерней.
2. Тугой ход рычага переключения скоростей. Причины – механические повреждения зубцов фиксации рычага на шарнире либо износ реактивной тяги, также не помашет проверить целостность пластиковых деталей привода КПП;
3. Гудит коробка передач ВАЗ 2114. Чаще всего КПП гудит на нейтральной передачи. В первую очередь необходимо проверить и, при необходимости, долить масло (вообще гудеть коробка может из-за использования некачественных смазочных материалов). Если масло в норме, проблема заключается в износе подшипника на первичном валу, определить который можно только на диагностике либо разобрав КПП;
4. Хруст при смене скорости. Тут необходимо менять износившийся синхронизатор, при чем менять его необходимо сразу после того, как проблема была обнаружена, поскольку если затянуть – полностью полетит блок шестеренок;
5. Стук. Стучать коробка передач на ВАЗ 2114 может как при нагрузке, так и без нее, причем – на любой передаче. Причина стука – поврежденная ведущая шестерня проблемной передачи.

Статья в тему: Диагностика и замена датчика детонации на ВАЗ 2114

Одним из ключевых факторов беспроблемной эксплуатации КПП четырнадцатой является использование качественных смазочных материалов. Наиболее подходящий вариант – минеральное масло категории GL-4. Стоит оно недешево, но свое дело делает на 5+, при использовании минерального масла ремонт КПП ВАЗ, требуется, как правило, крайне редко.

Большая часть владельцев ВАЗ 2114 сходится на мнении, что лучшим маслом для КПП является 75W90. Оно отличается большей текучестью, чем типичные масла для коробки, за счет чего смазка лучше попадает в те места КПП, смазывание которых предусмотрено исключительно разбрызгиванием. Хорошие варианты 75W90 – Hypoid-Getriebeoil TDL и Liqui Moly Vollsynthetisches Getriebeoil (GL-5).

Проверка уровня масла должна выполняться с периодичностью в три недели. В коробке передач четырнадцатой передачи размещены вертикально, самая верхняя – пятая, именно она наиболее подвержена выходу из строя из-за недостачи смазки, поэтому заливать масло всегда необходимо по максимальную отметку, а лучше всего – на 200-250 мл. больше требуемой нормы.

Принципы работы

Прежняя коробка с модернизацией

Новая конструкция — это прежняя коробка передач со значительной модернизацией. Предыдущая конструкция нам известна своими недостатками: большие ходы рычага, затрудненное включение и низкий виброкомфорт.

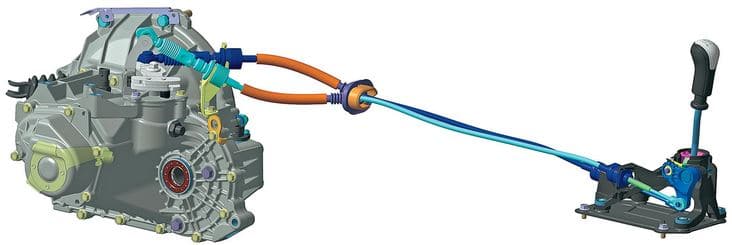

Коробка передач с тросовым приводом не является новым типом. Устройство можно смело назвать обновленной версией прежней конструкции, которую сделали более удобной, усовершенствовав ее. Из этого следует, что водителю, привыкшему к прежней версии коробки, не будет нужно переучиваться. Для тросовых КПП, изменен диаметр сцепления, увеличенного с 200 до 215 мм. Стартер перенесли, установив его вдоль двигателя.

Два троса при взаимодействии с коробкой будут гасить на себе передающиеся колебания. Это сделает переключение более мягким, а также уменьшит ход ручки КПП. Тросовая конструкция позволяет переключениям быть четкими, а не жесткими. К тому, существенно сократился ход рычага переключения. Тросовый привод превосходит другие решения конструкций в плане сезонных изменений в погоде. В результате замены тягового на тросовый привод уменьшилось количество заливаемого масла на 30% благодаря переносу механизма выбора передач наверх из нижней части.

Сильный мороз способствует сгущению масла. Привычная коробка передач требует больших усилий для запуска двигателя. Но механизм троса устраняет эту проблему, поскольку механизм переключения не погружен в масло, так как находится сверху.

Использование тросового привода способствует значительному сокращению продольного движения – до 13 см, а поперечного – до 9 см. Конструкцию сделали надежной и максимально оптимизированной. Это тип коробки передач хорош для авто с двигателями большой мощности. Так как сцепление было увеличено, то и момент у него достаточно высок.

Коробка с модернизацией

Качество переключений и виброкомфорт машины

Коробка передач относится к сложным агрегатам. Как утверждают многие автолюбители, переключение скоростей — операция непростая. Со временем каждый водитель набирается опыта в управлении автомобилем. Но в период адаптации огромная нагрузка ложится на трансмиссию. Водители, которые не уверенны в себе, во время переключения передачи часто забывают нажать на педаль.

Конструкция коробки дает возможность в меньшей степени воздействовать на саму коробку из-за уменьшенного количества ходов. Ко всему, устранены возможности утечки масла. Производители автомобилей считают, что такой вариант коробки не повлияет на стоимость авто.

Отзывы об обновленной коробке передач подтверждают факт бесшумности при запуске двигателя и во время отпускания сцепления. Автолюбители говорят о легком включении и отсутствии вибрации. Многие пользователи сходятся на том, что теперь передачи приятно переключать. В отзывах некоторые автомобилисты указывают на то, что в движениях рычага почти ничего не изменилось, но зато он не болтается и тихо перещелкивает благодаря отсутствию люфтов в приводе.

Существенно снизились усилия включения передач. По мнению тех, кто уже использует новую коробку, есть небольшой недочет: приходится немного тянуться за 5 передачей, а задняя иногда недовключается. Но в целом, обновленная трансмиссия значительно повышает качество переключений и виброкомфорт машины.

Обновленная трансмиссия

СЦЕПЛЕНИЕ

Сцепление ВАЗ 2114, 2113, 2115 имеет общее строение. Сцеплением называется устройство, расположенное между силовым агрегатом, и колесами транспортного средства. Это устройство принимает на себя обороты двигателя. На ВАЗах 2114,2115,2114, сцепление замкнутое, сухое, однодисковое, с установленным демпфером на ведомом диске, и нажимной пружиной. На сцеплении установлен тросовый привод, не имеющий зазора между нажимной пружиной и подшипником. Управление осуществляется педалью, которая установлена вместе с тормозной педалью на одной оси.

При исправном сцеплении, ход педали от своего верхнего положения, и «до упора», составляет ровно сто тридцать пять миллиметров. Ход педали, со временем, в процессе эксплуатации, может увеличиться и до ста шестидесяти миллиметров, это вызвано износом накладок ведомого диска. Такое увеличение хода педали считается максимально допустимым, любое увеличение этого зазора приведет к тому, что сцепление начнет «вести». Вызвано будет это практически полным отсутствием контакта между ведомым и ведущим дисками. Для устранения этой неисправности потребуется регулировка сцепления.
