Датчик положения дроссельной заслонки ВАЗ 2114

Датчик дроссельной заслонки (ДПДЗ), автомобиля ВАЗ 2114 – это специальный прибор, который служит для обеспечения подачи нужного количества топлива, непосредственно в топливную систему. Делает он данную работу следующим образом: при нажатии на педаль газа, заслонка осуществляет смену положения, а датчик, препятствует его свободному открытию, и контролирует его.

При свободном ходе автомобиля ВАЗ 2114, датчик дроссельной заслонки, должен обеспечить ей правильный угол наклона, а именно – 0 градусов, а также, препятствовать ее дальнейшей смене положения.

Какие виды ДПДЗ используют на ВАЗ 2114, и где он находится

На автомобиле ВАЗ 2114, используют датчик дроссельной заслонки, или «Омега». Именно они получили наибольшую популярность среди остальных фирм-производителей. По отзывам владельцев данной модели ВАЗ, ДПДЗ «Курск» и «Омега», имеют наиболее длительный срок эксплуатации, и являются наиболее надежными.

Также, к надежным устройствам ДПДЗ, можно отнести бесконтактный датчик, . Благодаря своему устройству, шанс появления неисправности у него гораздо меньше, чем у резисторных вариантов.

Располагается датчик дроссельной заслонки, в подкапотном пространстве автомобиля ВАЗ 2114. Он является частью механизма дроссельного узла, и прикрепляется к поверхности дроссельной заслонки, которая производит смену положения, одновременно с датчиком, так как расположены они на одной оси.

Неисправности и их устранение

Часто бывает такое, что ДПДЗ на ВАЗ 2114, подвергается какой-либо неисправности. Чтоб понять, что причиной неправильной работы двигателя, является неправильная смена положения заслонки, достаточно знать основные признаки. К ним относят:

• Не стабильные обороты, во время холостого хода;
• Двигатель глохнет при резком отпуске педали газа;
• При определенном положении педали газа, автомобиль начинает дергаться;
• Отсутствие холостого хода.

Важно знать, что данные признаки, очень похожи с признаками неисправности датчика холостого хода, поэтому, стоит попутно проверить и его.

При наличии вышеперечисленных симптом, следует провести проверку датчика положения дроссельной заслонки. Для начала процедуры проверки, приготовьте: вольтметр, омметр, и два медных провода в обмотке, длинной около 30 – 40 см.

После того, как все аппараты будут готовы, можно начинать проверку. Первым делом, откройте капот, и найдите ДПДЗ. К нему подсоединены несколько проводов, объединённых в одну колодку. Отсоединяем ее от датчика, и в освободившееся гнездо, вставляем плюсовой провод вольтметра. Минусовой провод, следует положить на «массу» (например, на двигатель). Внимательно следите за тем, чтоб колодка проводов была подключена к разъему, с пометкой «А».

Когда все провода будут на своих местах, поверните ключ зажигания, и посмотрите на показания вольтметра. Если он показывает напряжение, в области 5-ти вольт, то причина неисправности именно в датчике. А вот если напряжение значительно ниже данной отметки, или вовсе отсутствует, то тогда, датчик однозначно не при чем, а искать причину нужно в электро-цепи, или системе управления мотором.

При неисправности ДПДЗ, есть два выхода из положения: ремонт и замена. Конечно, ремонт данной детали проводить не рекомендуется, так как обычно, причина в износе некоторых частей, которые не продаются по отдельности. Да и цена за ремонт, будет не на много ниже, чем за новое устройство.

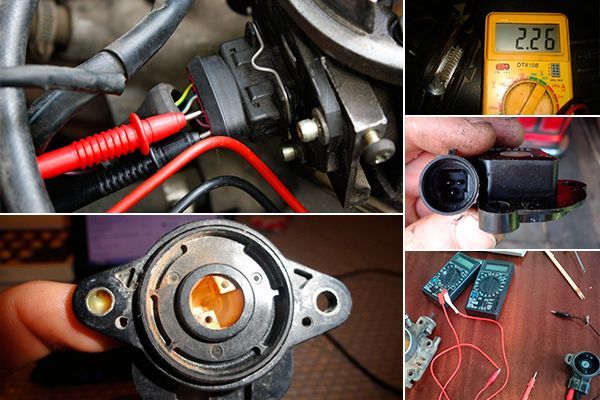

Диагностика датчика дроссельной заслонки

Диагностику можно выполнить самостоятельно, не призывая на помощь службу техпомощи. Для проверки эффективности датчика дроссельной заслонки 2114 требуется вольтметр и два изолированных провода. Далее, освобождается блок с проводами от ДПДЗ, “плюс” на вольтметре соединяется проводом с обозначением «А» на колодке. “Минус” – с кузовом автомобиля.

Поворачиваем ключ на «зажигание» и смотрим показание вольтметра:

• значение близко к нулю или “нуль” означает, что ДПДЗ в исправном состоянии и искать причину надо в электро цепи, либо в электронном блоке управления двигателя.
• показатель напряжения близко к 5В – неисправный датчик.

Причиной неисправности детали может быть коррозия, неполное закрытие заслонки. Перед тем как поменять ДПДЗ на ВАЗ 2114, есть как вариант, проверить подвижность заслонки (возможно, что из-за микротрещин, у наконечника пропадает динамика).

Порядок замены ДПДЗ

Если, при наличии неисправности датчика положения дроссельной заслонки на ВАЗ 2114, Вы все-таки, решились на его замену, то Вам необходимо изучить порядок действий, а также, знать правильность регулировки после замены.

Для того, чтоб снять старое устройство, достаточно просто открутить два шурупа, которые крепят его к дроссельной системе. Теперь, датчик можно спокойно снять с оси заслонки. При установке новой детали, внимательно следите за тем, чтоб гнезда подключения были направлены в сторону перегородки подкапотного пространства. После этого, совместите ушки крепления, с отверстиями на корпусе, и закрутит оба шурупа на свои места.

Следующий шаг – регулировка ДПДЗ. Производится она следующим образом: дроссельную заслонку, нужно переместить в открытое положение. Если это сделать невозможно, то это значит, что датчик установлен неправильно. В этом случае, его нужно провернуть на 90 градусов, и заново закрепить.

После того, как устройство будет настроено, присоедините к нему все провода. Перед первым запуском двигателя, обязательно снимите клеммы с аккумуляторной батареи, примерно, минут на 10. Если после проделанной работы, мотор будет работать стабильно, значит неисправности больше нет. Если же признаки некуда не делись, то Вам следует обратится в автосервис, для диагностики электрооборудования.

Датчик дроссельной заслонки ВАЗ 2114 необходим для правильного функционирования топливной системы. Инжектор – это не только рампа с форсунками, но и множество датчиков, исполнительных механизмов, которые отвечают за нормальное функционирование всех систем. Вот об одном из агрегатов и поговорим, рассмотрим особенности ремонта и замены, а также типичные поломки. Как видно из названия, этот датчик установлен на дроссельной заслонке, на ее оси. В основе лежит изменение сопротивления, другими словами, ДПДЗ – это не что иное, как переменный резистор (но существуют и бесконтактные устройства).

Симптомы неисправности датчика положения дроссельной заслонки. Точная диагностика

Многим владельцам авто с инжекторными силовыми агрегатами будет интересно узнать, какие симптомы неисправности датчика положения дроссельной заслонки могут быть при их эксплуатации. После установки этого устройства в машинах с контролируемым впрыском топлива, сделало возможным повышением эффективности их использования. Его применение дало возможным установить, в каком состоянии в текущий отрезок времени находится заслонка, а затем передачу этих данных в электронный блок управления силовым агрегатом. Эксплуатация таких двигателей потребовала установки многих датчиков, и ДПДЗ только один из них.Симптомы неисправности датчика положения дроссельной заслонки нужно знать всем владельцам, как с большим опытом, так и начинающим. Опытным, наверное, даже больше, так как эксплуатация карбюраторных двигателей, с которыми им приходилось сталкиваться до инжектора, в корне отличается. Одинаковые на первый взгляд проблемы силового агрегата, решаются разными методами.О необходимости применения ДПДЗ на инжектореУстановка таких моторов потребовала для обеспечения эффективной их работы использования большого количества самых разных контрольных, измерительных узлов. Совершенно изменён принцип работы механизма управлением подачей топлива во впускной канал. Он стал снабжаться электрическим приводом с электронным управлением.Такой привод наделён следующими отличиями:

• Нет механических связей между педалью газа и дроссельной заслонкой;
• Перемещением дроссельных заслонок, производят регулировку холостого хода.

Управлением этого узла занимается только электронный блок управления. Он, в зависимости от того, в какой степени открыта заслонка, подсчитывает нужные пропорции топлива и воздуха для подачи в рабочие цилиндры.Принцип работыУстройство этого прибора можно представить как регулируемый резистор, который состоит из двух частей. Одна из них переменный резистор, а вторая часть, это постоянное сопротивление. Ось этого сопротивления механически связана с дроссельной заслонкой, поворотом её изменяется значение сопротивления, а это приводит к подаче управляющих импульсов на датчик давления топлива, регулятор подачи бензина и другие системы, которые обеспечивают эффективность работы мотора.От его работы и показаний происходит установка момента зажигания, чем обеспечивается эффективное использование топлива во время движения машины. Наверное, будет лишним напоминание о том, что отсутствие контроля над его работой и своевременного обслуживания могут привести к самым непредсказуемым моментам и даже созданию аварийной ситуации на дороге.Где его устанавливают? Невозможно проверить любое устройство на автомобиле, если не знать, где оно установлено. Это прибор непосредственно участвует в управлении работой двигателя, значит он там и установлен. Искать его следует в дроссельном узле всасывающего коллектора инжекторного мотора. Проследить его расположение можно по проводам, которые соединяют его с блоком управления двигателем. Крепится к дроссельному узлу двумя винтами.Что указывает не неисправности?О появлении проблем с этим прибором в некоторых случаях может сообщить мигание сигнальной лампы «Check Engine». Кроме этого сигнала, водители должны знать и уметь ориентироваться в других признаках неисправностей ДПДЗ, чтобы вовремя принять нужные меры для их устранения. Они могут быть такими:

• Непредвиденная остановка мотора при движении холостым ходом или при попытке переключить передачу;
• Появляется нестабильность в работающем двигателе на любых режимах его эксплуатации, появление плавающих холостых оборотов;
• Движение рывками при увеличении скорости, даже если не нажимать на педаль газа;
• Замечается сильный перерасход топлива;
• Самостоятельная остановка двигателя при отпускании педали газа;
• Резкое уменьшение мощности силового агрегата.

Если вы стали замечать появление одного или нескольких признаков из выше перечисленного списка, следует незамедлительно принять меры для их устранения.Несколько слов о причинах неисправностейОдним из наиболее частых их отказов, может быть окисление в подключаемом разъёме с проводами. Если это так, а это заметно по налёту окислов на клеммах, его можно удалить с помощью жидкости WD-40. Её нужно сначала нанести на обе части разъёмов, а затем протереть ватным тампоном.Также часто проблемы создаёт изношенность дорожки в переменном резисторе, этого следует ожидать при значительном пробеге машины с этим датчиком. Несколько реже, но всё же случаются проблемы в подвижном контакте переменного резистора. Проблему может создать неполное закрытие дроссельной заслонки при отпущенной педали газа. Это может возникнуть при использовании некачественного топлива или износе двигателя, когда возможно появление нагара во впускном коллекторе.Вот, наверное, и все симптомы неисправности датчика положения дроссельной заслонки, о которых мы планировали вам рассказать. Зная о них, водителю будет легче определиться с зоной поиска проблем в работе силового агрегата.
AutoFlit.ru

Разновидности датчиков для ВАЗ 2114

Резистивный датчик дроссельной заслонки ВАЗ 2114 самый простой и дешевый, но у него огромный минус – чувствительная часть стирается со временем, на холостом ходу обороты становятся неустойчивые. Среди такого типа устройств наибольшую популярность получили ДПДЗ фирм- и «Курск». Согласно отзывам автомобилистов, именно эти датчики служат долго и имеют высокую надежность. Но эти параметры выше у бесконтактных устройств, например, производства «Автоэлектрика». Нет резистивного слоя – нечему изнашиваться, следовательно, надежность и срок службы становятся выше.

Цена датчиков дроссельной заслонки ВАЗ 2114:

1. Резистивные – от 130 рублей.
2. Бесконтактные – около 300-500.

Находится ДПДЗ непосредственно на дроссельном механизме, закреплен к нему при помощи болтов. Оси датчика и заслонки находятся в одной плоскости.

Датчик дроссельной заслонки ВАЗ 2114: неисправности

Как вы понимаете, симптомы поломки могут проявиться в любой момент. И они очень схожи с теми, которые бывают при выходе из строя датчиков расхода воздуха, детонации, ХХ, и других. Вот основной перечень:

1. Обороты холостого хода нестабильные.
2. Если резко отпустить педаль газа, то мотор останавливается. Глохнет он и при переходе с одной скорости на другую.
3. Зачастую происходит дергание автомобиля при каком-то одном положении педали акселератора. Обычно это начальное положение.
4. Нет холостого хода.

При диагностике обязательно учитывайте и вариант выхода из строя датчика ХХ, ведь все эти симптомы проявляются и при его поломках. Чтобы убедиться в исправности ДПДЗ, вам нужно:

1. Мультиметр.
2. Два провода в изоляции. Длина не более 50 см.

Процедура проверки выглядит таким образом:

1. Найдите в подкапотном пространстве датчик положения дроссельной заслонки ВАЗ 2114.
2. Отсоедините колодку с проводами от ДПДЗ.
3. Плюсовой вывод вольтметра соединяете с выводом «А» на колодке.
4. Минусовой вывод к «–» аккумулятора или на кузов.
5. Включаете зажигание.
6. Контролируете показания прибора. При близком к нулю значении напряжения можно судить об исправности ДПДЗ и наличии поломки в электроцепи, ЭБУ. Если напряжение близко к 5 В, то датчик неисправен.
7. В случае выхода из строя датчика ремонтировать его нет смысла! Установите новый и забудьте о том, что это такое!

Теперь вы знаете, как проверить ДПДЗ на вашем автомобиле. Перейдем непосредственно к ремонту и замене.

Каких типов бывает датчик положения дроссельной заслонки

Этот датчик бывает двух типов: пленочно-резисторный и бесконтактный, работающий на магнитно-резисторном эффекте. Пленочно-резисторные устанавливаются производителем ВАЗ и, как правило, срок службы их недолгий (50 тысяч км). Причиной в основном является повреждение резистивного поля, с которым соприкасается ползунок, при изменении положения затворки. Нарушается контакт, сигнал не переходит на контролер, тем самым вызывает неустойчивую работу автоматики.

Бесконтактные датчики дроссельной заслонки

Бесконтактные агрегаты на порядок дороже предыдущего варианта, но отличаются высокой эффективностью в эксплуатации и сложностью в конструкции. В электронном варианте отсутствует тросик педали газа. Роль тросика играет специальный блок, который передает сигнал по системе датчиков. Устройство функционирует по магниторезистивному принципу. Он включает в себя ротор и статор. В основании ротора лежит магнит. Статор необходим для улавливания электромагнитного поля. Прибор данной категории служит для установки в узлы электро управления. Есть мнение, что отсутствие такой важной составляющей, как тросик, снижает реакцию педали газа, но надежность – неоспорима. У машин с электронным узлом обязательное наличие бортового компьютера, который содержит всю информацию о выполняемых задачах двигателя. Возникшие поломки данного механизма определить без специального оборудования сложно.

Пленочно-резисторные датчики дроссельной заслонки

Пленочно-резисторные компоненты, установленные на ВАЗ 2114, как и на других вазовских представителях, особенно при длительной эксплуатации, могут вызвать нестабильный холостой ход, при переключении скоростей — остановку мотора. При появлении первых признаков неисправностей — проведение диагностики исключит, как вариант, поломку датчика ХХ, датчика расхода воздуха, детонации, так как в данном случае симптомы схожи. При неработающем регуляторе ХХ, например, заслонка также значительно открывается. Поступление большого количества воздуха в камеру приводит к быстрому сгоранию смеси топлива с воздухом. Вырастают обороты, и снижается мощность двигателя.
Причиной выхода из строя самого 2114 датчика дроссельной заслонки может являться окисление контактов и, как итог, прогоревшие контакты. В первом случае, их можно восстановить, путем нанесения антикоррозийной смазки, зато в последнем, только радикальные действия.

Процедура замены датчика

Крепеж датчика произведен при помощи двух шурупов. Отверткой выкручиваете их и аккуратно снимаете с оси. Когда ставить будете новую деталь, обязательно смотрите на то, чтобы гнездо было направлено на перегородку (к водителю). Финал – крепление при помощи шурупов. Как видите, ничего сложного нет, теперь потребуется простая регулировка датчика дроссельной заслонки ВАЗ 2114. Выполняется она так.

ДПДЗ расшифровывается как датчик положения дроссельной заслонки. В автомобилях ВАЗ 2114 он входит в состав дроссельного узла двигателя. Неисправности этого узла часто путают со сбоями датчика холостого хода, поэтому рекомендуется производить их совместную диагностику.

Замена датчика положения дроссельной заслонки на ВАЗ 2110, ВАЗ 2111, ВАЗ 2112

Добро пожаловать! Датчик положения дроссельной заслонки — он передаёт показания контроллеру (ЭБУ) про то, в каком положении дроссельная заслонка в настоящий момент находится, при нажатии на газ заслонка открывается на больший угол (Соответственно и увеличить подачу топлива нужно) в связи с чем, контроллер это считывает (Ему датчик показания передаёт) и увеличивает подачу топлива в цилиндры, благодаря чему двигатель работает нормально и без перебойно, в отличие от того, если датчик из строя выйдет (Там с работой движка начнутся серьёзные проблемы, одна из них, это то что он ехать толком не будет и вторая, автомобиль дёргаться при разгоне будет).

Примечание! Чтобы заменить датчик положения дросселя(Сокращённо ДПДЗ), запастись: Отвёрткой надо, а так же спец. прибором которым можно сопротивление проверить (Ом) и Вольтаж (Вольт), таким прибором может выступать мульти-метр или Омметр с Вольтметром отдельно, кроме этого ещё провода понадобятся с оголёнными концами (Или чтобы на концах крокодильчики были) и всё по сути, последние приборы и провода нужны лишь для того, чтобы проверить ДПДЗ на исправность, если Вам это не нужно, то можете даже и не покупать ничего такого, а сразу датчик и ещё отвёртку чтобы снять его можно было!

Где находится датчик положения дроссельной заслонки? Его очень легко найти, достаточно просто капот открыть и разыскать дроссельный узел, когда он будет найдет, в боковой части на нём поищите два датчика, один чуть ниже установлен будет, а другой чуть выше и вот тот который выше (Указан красной стрелкой на фото ниже) расположен и будет являться ДПДЗ, но это ещё не всё, под датчиком располагается поролоновое кольцо (см. маленькое фото), оно обязательно должно быть заменено на новое и поэтому когда в автомагазин придёте, его купить не забудьте, если он в комплекте с ДПДЗ у Вас не шёл.

Когда нужно менять датчик положения дроссельной заслонки? В начале поговорим о симптомах, они таковы: Повышается расход топлива у автомобиля, Холостой Ход (ХХ) начинает работать не пойми как (Как правило он повышается или просто плавает и машина работает не устойчиво на нём), а так же могут появится рывки при разгоне, машина при езде глохнуть периодически может и конечно же «СHEСK ЕNGINЕ» возможно загорится у Вас (Но это и не произойти вовсе может).

С симптомами разобрались, но сразу говорим они присущи не только этому датчику а и к ДПКВ могут быть тоже отнесены (Там они идентичны), поэтому если они у Вашего автомобиля появились, идти и покупать сразу новый ДПДЗ просто глупо, потому что движок как работал не устойчиво так и дальше он может точно так же работать, в этом случае датчик проверяется на исправность (Легче всего, чтобы не заморачиваться, проверить датчик заменив его на идентичный, а идентичный можно снять с той же самой инжекторной десятки друга к примеру, ну или с продавцом договорится, установить датчик, посмотреть изменится ли работа движка и если измениться то купить его), если у Вас такого шанса нет (Найти идентичный датчик) то спец. прибор будет нужен, на словах объяснять проверку датчика при помощи мульти-метра мы не видим смысла, потому что это долго, лучше просмотрите подробный видео-ролик который размещён по ниже, в нём как раз показана вся проверка, если что то будет непонятно, то задавайте свои вопросы воспользовавшись формой комментариев в низу и мы Вам как сможем, так и ответим сразу.

Как проверить на «четырнадцатой» ДПДЗ?

Для того, чтобы провести диагностику датчика положения дроссельной заслонки, потребуется иметь под рукой кусочки проводов и мультиметр. Ниже вы можете ознакомиться с краткой пошаговой инструкцией по его проверке. 1. Открываем капот и визуально находим интересующий нас датчик 2. Переключаем мультиметр в режим вольтметра. Теперь, минусовую клемму крепим на массу двигателя, а плюсовую цепляем к колодке проводов на вывод с маркировкой «А» 3. Теперь остается включить зажигание и проверить показания вольтметра. Они должны быть в районе пяти вольт. Если напряжение нет, или его значение сильно ниже, указанных выше пяти вольт, то можно сделать вывод, что в цепи есть обрыв или неисправна электронная система управления двигателем. Если значение около пяти вольт, то неисправен ДПДЗ.

Неисправности дроссельной заслонки и методы их устранения

Прежде чем обсудить диагностику и признаки неисправности датчика расположения дроссельной заслонки, поговорим о значимости датчика. Датчик положения дроссельной заслонки играет огромную роль в управлении двигателем автомобиля, потому как благодаря его показаниям блоком управления производится расчёт пропорций топлива, а также корректировка момента зажигания. В случае поломки этого датчика водитель сразу получает уведомление об ошибке через блок управления. Уведомление об ошибке появляется на панели приборов, а именно вы увидите загоревшуюся лампочку – “Chek”. Обратите внимание на то, что возникшая ошибка указывает исключительно на неисправность в цепочке датчика положения дроссельной заслонки, но не может локализировать её. То есть в случае нарушения настроек датчика блок не сможет распознать ошибку.

Для устранения поломки каждому водителю необходимо знать элементарные признаки неисправности. Многие водители при сталкивании с такой проблемой решают почистить или заменить дроссельную заслонку, но после этого могут подняться обороты. Для того чтобы вернуть прежние обороты нужно отрегулировать дроссельную заслонку, а как именно это сделать мы расскажем немного позже.

Электрическая система руководства двигателем фиксирует отказы, касающиеся обрыва проводов или их замыкания. В системе зажигания и питания могут наблюдаться некие признаки неисправности. Также вследствие поломки может возникать подсос воздуха через так называемую дроссельную заслонку или подняться обороты. Обороты имеют определённые внешние признаки, но коды ошибок не помечаются в памяти электрического блока. Рассмотрим основные признаки поломок:

Устройство дроссельной заслонки

• Небольшое затруднение во время запуска двигателя;
• Чувствуются провалы или рывки во время функционирования двигателя;
• Достаточно маленькая мощность;
• Частое возникновение детонации;
• Проваливания, задерживания и подёргивания;
• Функционирование двигателя с небольшими перебоями;
• Увеличение топливного расхода;
• В системе выпускания выхлопных газов при переработке бензина возникает специфический бензиновый запах;
• Неустойчивость при функционировании двигателя, а во время работы на холодном ходу остановка;
• Иногда самовоспламеняется топливная смесь;
• Во впускном трубопроводе или глушителе слышны некие хлопки.

Если вы обнаружили, какую-то из вышеперечисленных неисправностей, но системой самодиагностики не определяется код поломки по датчику расположения дроссельной заслонки, не нужно делать поспешные выводы и менять его. В таком случае обнаруженные вами неисправности могут создаваться абсолютно другими причинами.

Как заменить датчик положения дроссельной заслонки на «четырнадцатой»?

Для того, чтобы провести замену датчика положения дроссельной заслонки, на автомобиле ВАЗ 2114 понадобится только один инструмент – крестовая отвертка. Первое, что нужно сделать, это демонтировать датчик положения дроссельной заслонки. Для этого необходимо отвернуть два крепежных винта, которые отвечают за присоединение датчика к дроссельному узлу транспортного средства. Далее просто снимаем датчик с оси дроссельной заслонки. Теперь необходимо установить новый датчик положения дроссельной заслонки. Для этого рекомендуем воспользоваться ниже следующей инструкцией. 1. Монтируем новый датчик на ось заслонки. Это нужно сделать таким образом, чтобы ее выводы были направлены в ту сторону, где находятся перегородки моторного отсека 2. Далее начинаем поворачивать датчик относительно оси. Делаем это до тех пор, пока не совместятся отверстия под крепления 3. Теперь заворачиваем датчик 4. Производим регулировку датчика положения дроссельной заслонки 5. Производим подсоединение контактов, которые относятся к датчику 6. Отпускаем клеммы с аккумуляторной батареи на пять минут.

Ремонт датчика положения дроссельной заслонки

Вы приняли решение отремонтировать этот датчик, например, залить микротрещину в одном из контактов токопроводящим клеем. Теоретически это выполнимо, но, если проблема в резистивном слое, то восстановить его невозможно.

Одним из вариантов продления жизни агрегата, это чистка и промывка. Для работы используется бензин, WD40, жидкость для чистки карбюраторов. Очистить от загрязнений с внешней стороны не составляет труда. Но сам узел, внутренняя его часть, с загрязненными каналами остается не тронутым. Поэтому надо полностью разобрать и промыть деталь.

Проводить данную процедуру рекомендуется периодически. Используя очищающие спреи, крестовую отвертку, прокладку дроссельной заслонки (на мотор объемом 1,5 литра), уплотнительные кольца на ресивер (на мотор объемом 1,6 литра), ключи, выполним следующие действия:

• полностью демонтируем модуль – снимаем с фильтра гофру и канал патрубка. Антифриз рекомендовано слить
• вытаскиваем адсорбер с патрубком (демонтируем крепежи узла, отключаем тросик от акселератора, тем самым извлекаем дроссельный клапан)
• сняв агрегат, разбираем на составляющие, сначала измерители – ДПДЗ и РХХ. Очищаем, используя WD40 или его аналог, промываем заслонку со всех сторон, продуваем отверстия, чтобы не осталось влаги, и, собираем узел в последовательности, но, в обратной.

Сделать это совсем не трудно, если с разборкой проблем не возникло. Прокладки, кольца – заменяем на «новые».

Как отрегулировать датчик положения дроссельной заслонки на «четырнадцатой»?

Регулировка датчика положения дроссельной заслонки производится следующим образом. Для начала проворачиваем сектор, относящийся к поводу датчика, или просто тянем за трос, который относится к акселератору. Стоит отметить, что если провести эти манипуляции не получается, то это значит только одно – датчик установлен не верно. Тут поможет только демонтаж датчика и его новая установка, но уже с соблюдением всех необходимых норм. Правильность установки проверили, теперь переходим к контроллеру. Контроллер в автоматическом режиме использует на холостом ходу за точку отсчета низкое напряжение, под которым поступает сигнал. Но случается так, что после установки нового датчика, контроллер продолжает использовать значения напряжения от старого датчика. Это приводит к тому, что дроссельная заслонка открывается на несколько градусов тогда, когда это не нужно. Чтобы это исправить, нужно сбросить параметры датчика поворота дроссельной заслонки через бортовой компьютер автомобиля, либо, как было указано в инструкции по установке, снять с аккумуляторной батареи клеммы на пять минут.
Проверяя датчик положения дроссельной заслонки ВАЗ 2114, параллельно необходимо продиагностировать режим работы холостого хода, так как они часто проявляют признаки неисправности схожим образом. Среди наиболее распространенных таких признаков следует перечислить: Неравномерный холостой ход. Неустойчивая работа двигателя (глохнет при отпускании педали акселератора). Отсутствие холостого хода. При нажатии на педаль газа присутствуют «провалы», рывки при движении. Плохие показатели общей динамики автомобиля. Последняя причина может быть индикатором неисправности различных систем. Это: износ элементов распредвала; низкая компрессия; сдвижки в положении ремня ГРМ; неисправность головки цилиндров; некорректная работа питания двигателя; загрязнение и износ воздушного фильтра; проблемы со сцеплением; подклинивает система тормозных цилиндров; загрязнение топливного фильтра; неисправность выхлопной системы.

Как работает датчик положения дроссельной заслонки?

При холостых оборотах двигателя клапан находится в закрытом состоянии, воздух в силовой агрегат поступает по отдельному каналу, а для правильной работы холостого хода посылается сигнал о подаче бензина.

• Если провести замеры напряжения на выходе, то значение будет не более 0,5 вольт.
• Нажимая на педаль газа, которая связана непосредственно с контролером, меняется сопротивление в электрической цепи и заслонка приоткрывается.
• Напряжение в электрической цепи растет, фиксируется микропроцессором и, информация о состоянии и положении пропускного клапана направляется в блок управления двигателем.
• Его функция — дозировать поступающий воздух в ДВС и контролировать пропорции воздуха и топлива.
• При проверке напряжения на выходе, когда заслонка открыта, вольтметр показывает около 5 вольт, это максимальное значение.

Диагностика ДПДЗ ВАЗ 2114

Перед тем как проверить датчик положения дроссельной заслонки, необходимо приготовить к использованию мультиметр (или же омметр с вольтметром) и элементы проводов. Разберемся с этим пошагово: 1. Находим под капотом около контроллера работы холостого хода на дроссельном узле. 2. Отсоединяем датчик. 3. Закрепив минусовую клемму на «массе», используем мультиметр в режиме вольтметра, а плюсовую соединяем с колодкой проводов ДПДЗ к выводу «А» (нумерация зажимов обозначена здесь же). 4. Проверяем в режиме включенного зажигания напряжение, которое должно составлять около 5 вольт. Если показатель ниже или напряжения вообще нет — проблема в электронике двигателя или в обрыве цепи. Если же вольтаж соответствует нормальному показателю, то дело все-таки в ДПДЗ. При таком методе диагностики контроллера положения заслонки признаки неисправности налицо. Разобрав вопрос, как проверить ДПДЗ ВАЗ 2114, рассмотрим следующие действия.

Лучший датчик положения дроссельной заслонки ВАЗ 2110-12

Датчик положения дроссельной заслонки (ДПДЗ) установлен сбоку на дроссельном патрубке и связан с осью дроссельной заслонки. Как и у многих других датчиков ДПДЗ тоже имеет определенный срок службы. Когда приходит время поменять датчик, то начинаем задумываться, а какой ДПДЗ лучше выбрать, чтобы он прослужил долго ? Для чего нужен ДПДЗ ?Сам датчик является потенциометром (на один конец подается +5В, а другой идет на «массу». Третий вывод (от ползунка) идет выходной сигнал к контроллеру). Когда есть воздействие на педаль акселератора, то дроссельная заслонка поворачивается и на выходе ДПДЗ изменяется напряжение (при закрытой заслонке оно <0,7В, а когда заслонка открывается, то напряжение растет и при полностью открытой заслонке становится >4В). Таким образом, контроллер отслеживает выходное напряжение ДПДЗ и корректирует подачу топлива в зависимости от угла открытия дроссельной заслонки.Если все равно не ясно, на что влияет ДПДЗ:Другими словами при поломке ДПДЗ контроллер будет неправильно определяет положение дроссельной заслонки. Например, на холостом ходу (ХХ) будет считать, что заслонка открыта и обороты ХХ станут выше нормы. А все потому, что при выходе из строя ДПДЗ его функции берет на себя датчик массового расхода воздуха.Какие симптомы неисправности датчика положения дроссельной заслонки:

1. Проблемы на холостом ходу, которые уже описаны выше.
2. При выключении передачи во время движения автомобиля двигатель иногда глохнет.
3. При наборе скорости проявлялись рывки, особенно при плавном разгоне.
4. Плавают обороты холостого хода практически на всех режимах работы двигателя.
5. Может загореться лампа «CHECK ENGINE», но это не обязательное условие при поломке ДПДЗ.

Как проверить ДПДЗ ?Чтобы убедиться, что не работает датчик положения дроссельной заслонки достаточно выполнить не сложную проверку датчика:

1. Включить зажигание и измерить напряжение между «массой» и выводом ползунка (чтобы не отключать разъемы, провода можно проколоть тонкими иглами). Показания вольтметра должно быть не более 0,7В.
2. Поворачивать рукой пластмассовый сектор, полностью открыть дроссельную заслонку и снова измерить напряжение. Должно быть более 4В.
3. Выключить зажигание, отсоединить разъем, подключить омметр между выводом ползунка и любым из двух оставшихся.
4. Медленно поворачивать сектор рукой, следить за показаниями стрелки.
5. На всем диапазоне рабочего хода не должно быть скачков. В противном случае нужно заменить ДПДЗ.

Почему датчик положения дроссельной заслонки вышел из строя ?Причин поломки ДПДЗ может быть несколько, например:

1. Стерлось напыление основы в начале хода ползунка. В результате получить линейного повышения напряжения выходного сигнала не получится.
2. Другой причиной сломанного ДПДЗ может быть подвижный сердечник с контактами ползунка. Сломанный один из наконечников вызывает задир на подложке, что привело к поломке двух других. В результате получаем отсутствие контакта ползунка с резистивным слоем.

Замена ДПДЗ на ВАЗ 2110Чтобы определить, где находится и снять датчик положения дроссельной заслонки воспользуйтесь инструкцией. Установка датчика достаточно простая процедура и проблем вызвать не должна.Настройка ДПДЗДатчик положения дроссельной заслонки не требует никакой регулировки, так как контроллер воспринимает холостой ход (т.е. полное закрытие дроссельной заслонки) как нулевую отметку.Как выбрать качественный датчик положения дроссельной заслонки ?ДПДЗ могут быть:

1. Пленочно-резистивный ДПДЗ, которые устанавливал завод изготовитель (дешевые, имеющие как правило не большой срок службы)
2. Бесконтактный ДПДЗ (более высокая цена и больший ресурс работы). Работа датчика основана на магниторезистивном эффекте. Цена бесконтактного ДПДЗ на ВАЗ около 500р. Кстати тест (обзор) ДПДЗ сделал сайт ЗаРулем.

Через сколько менять ДПДЗ ?Ресурс датчика положения дроссельной заслонки может быть различный и напрямую зависит от качества детали и технологии изготовления (обычный или бесконтактный). Штатный ДПДЗ (пленочно-резистивный) может прослужить 60 000км., а может всего 5 000км. Итак, голосуем и оставляем отзывы о ДПДЗ для ВАЗ 2110-12:

1. Какой датчик Вы купили ?
2. Впечатления и замечания по работе ДПДЗ ?
3. Сколько отслужил прошлый ДПДЗ ?

p.s. комментарии не по теме будут удаляться. xn--2111-43da1a8c.xn--p1ai

Замена датчика

Для упрощения снова рассмотрим поэтапно, какие действия необходимо произвести для замены датчика положения дроссельной заслонки ВАЗ 2114: 1. снимаем два винта, фиксирующих датчик (как указано на рисунке), снимая его с оси заслонки. 2. Новое устройство монтируем на место старого таким образом, чтоб выводы оси были направлены в сторону перегородки с моторным отсеком. 3. Прокручиваем его к оси до положения совмещения с монтажными отверстиями. 4. Фиксируем ДПДЗ и проводим регулировку. 5. Присоединяем контакты с датчиком. 6. На несколько минут сбрасываем аккумуляторные клеммы. Замена ДПДЗ ВАЗ 2114 и на других моделях производится гораздо чаще, чем ремонт.

Тюнинг датчика положения дроссельной заслонки ваз на ВАЗ 2114

Как альтернатива замене датчика, в некоторых случаях может проводиться тюнинг. В чем заключается тюнинг датчика положения дроссельной заслонки ваз на ВАЗ 2114?

При установке на автомобиль 2114 датчика положения дроссельной заслонки были допущены конструктивные недочеты. При желании их можно исправить, выполнить доработку дросселя. Модернизация дроссельной заслонки заключается в протачивании обыкновенным напильником канавки задней стенки заслонки. Делается углубление шириной 3 мм. Данное углубление создает мощный вихревой поток воздуха, тем самым образуется качественная однородная горючая смесь во впускном коллекторе, которая сгорает в камерах двигателя, а не в катализаторе. Это позволяет снизить расход топлива, улучшить динамические показатели автомобиля.

Работы по регулировке ДПДЗ

Если при открытом положении заслонки не удается провернуть привод устройства либо потянуть за трос акселератора — значит, ДПДЗ установлен некорректно. В таком случае, необходимо снять датчик и монтировать его снова под прямым углом к оси заслонки, которая может регулироваться и вручную. В этом случае датчик не регулируется. Очень часто контроллер сохраняет в памяти старые дынные, следствием чего является открытие клапана в некоторой степени. Тогда нужно будет скинуть аккумуляторную клемму на какое-то время, или же посредством бортового компьютера сбросить настройки контроллера. Если и после этого угол открытия клапана составляет хотя бы один градус, это означает, что ДПДЗ подлежит ремонту.

Дроссельный узел ВАЗ 2114 – это не что иное как педаль газа. Работает она по принципу: мы давим тапок в пол, открывая эту заслонку, через открывшееся пространство воздух проходит к движке, смешиваясь с бензом, далее процесс возгорание воздушно-топливной смеси и рывок вперед. Логично – чем больше воздуха, тем больше будет объем сжигаемой смеси, значит, больше КПД (мы это видим как увеличение оборотов на тахометре).

Чтобы грамотно провести снятие дросселя ВАЗ 2114, надо знать, как он выглядит (на рисунок посмотрите) и где находится.

Искать его будем под капотом, в пространстве между коллектором и воздушным фильтром. Положение его оправдано: воздух, проходя через фильтр, сквозь датчик массового расхода воздуха, попадает в узел дросселя, а потом уже в движку через коллектор.

Снятие дроссельной заслонки ВАЗ 2114 чаще всего нужно для ее чистки. Основные посылы для такого типа действия:

• движка работает от случая к случаю (или вовсе не запускается)
• скачут обороты, нестабильный холостой ход
• на малых оборотах движка троит
• движка глохнет через некоторое время работы
• повышенный расход бенза

Конечно, все это может говорить о том, что дроссельная заслонка нуждается в чистке. Но, как всегда в четырнадцатой, да и любом ВАЗе, это еще может говорить о нерабочих датчиках: РХХ и ДПДЗ. Они находятся на узле дросселя, и случается чудо, когда вы очистили заслонку, и они реанимировались. Но чаще их просто нужно заменить на новые.

Кстати, дроссельный узел нуждается в профилактике через каждые 30 тысяч км пробега.

Настройка датчика положения дроссельной заслонки

Теперь дело за настройкой датчика. При открытой заслонке пробуем провернуть привод устройства или потянуть за трос акселератора. Если не получается, то значит – датчик установили неправильно. Снимаем заново и монтируем под прямым углом к оси заслонки. Она регулируется вручную. Часто в памяти контролера остаются прежние данные, которые не позволяют открыть клапан полностью. Тогда требуется отсоединить аккумуляторные клеммы на некоторое время или сбросить настройки на бортовом компьютере.

После проведенных действий, если клапан открыт, хотя бы на один градус, то ДПДЗ подлежит замене. Это будет самое верное решение.

Замена выполняется при выключенном двигателе. Необходимо отсоединить «минус» от аккумулятора и фиксатор датчика. Воспользовавшись отверткой, откручиваем два винта, которыми прикреплен датчик к дросселю. Датчик снят.

Прослеживаем, чтобы дроссельная заслонка была закрыта. Не забываем про уплотнительное кольцо, как правило, «новая» запчасть идет вместе с ним. Кольцо надеваем на патрубок дросселя, не забываем снять старое, затягиваем винтами, пока не уплотнится. Остается присоединить разъем и зафиксировать его защелкой. Чтобы сбросить старые параметры датчика в ЭБУ, отсоединяем клеммы аккумулятора.

Снимаем заслонку

Для того, чтобы понять, как снять дроссельную заслонку на ВАЗ 2114, нужны следующие инструменты:

• Отвертка обычная и крестовая
• Пара болтов М13

Снимают ее в случае промывки, замены на новую, замены прокладки узла дросселя, заменяя датчика РХХ. Многие советуют перед работой слить антифриз, хотя, в процессе теряется не так уж и много жидкости (для чего и нужна тара), ее проще потом залить обратно.

Важный момент: остудите движку перед действиями с заслонкой! А теперь процесс, как снять дроссельную заслонку:

1. Открыли капот, убрали защиту (особенно касается четырнадцатых объемом на 1,6 л)
2. Открываем колпачок расширительного бочка и снижаем давление в охладительной системе на нет
3. Узрите патрубок дроссельной заслонки на ВАЗ 2114 – его надо снять. Он идет от воздушного фильтра, такая толстая, черная труба из пластика.
4. Затем, перебираемся на тросик педали газа и отсоединяем его
5. Убираем систему контактов с датчиков дроссельного узла – РХХ и ДПДЗ
6. Крестовухой выкручиваем патрубки дросселя, это два шланчика по его краям. Один немного толще второго, он содержит антифриз, под него надо поставить тару, чтобы она не пролилась мимо. Потом берем те самые болты М13 и затыкаем открученные патрубки, чтобы не текли.
7. Между этими двумя шланчиками есть третий – он идет от адсорбера – его тоже нужно отсоединить.
8. Теперь дроссельный узел, его крепеж выкручиваем накидным ключом на 13, крепится он к коллектору впуска.
9. Вот и все, вытаскиваем его.

Еще один способ сделать так, чтобы антифриз никуда не делся: начинаем с срединного шланчика, идущего от адсорбера, потом слабим крепление патрубков с антифризом. Не вынимая их, отвинчиваем крепеж узла дроссельной заслонки и вытаскиваем его вместе с патрубками антифриза. И только после этого затыкаем каждый приготовленными заранее болтами.

Вот теперь можно почистить дроссель, заменить его на новый, посмотреть состояние прокладки (для движки объемом на 1,5) или кольца уплотнителя (для движки объемом на 1,6). Вспоминаем про тару с антифризом и доливаем остатки обратно в патрубок.

Главное, когда будете убирать отработавшие свое зап части, делайте это аккуратно. Есть риск повредить поверхность узла (алюминий – материал мягкий, требует нежного обращения).

Перед установкой необходимо почистить все поверхности, которые соприкасаются с прокладкой и коллектором. Помыть узел достаточно просто: нужен прохладный раствор WD-шки. Только не надо промывать ДПДЗ! А так же клапан по управлению воздушным потоком на холостом ходу. Иначе запорете устройства.

Материальные расходы

Цена на дроссельный узел Ваз 2114 составляет от 1000 до 2000 рублей, учитывая разницу в регионах. Так же, цена может варьироваться из-за такого параметра как диаметр заслонки – нормальным считается 46 мм, но бывает 52 мм и 54 мм (это как раз диаметр патрубка дросселя). Фишка в том, что увеличенный диаметр обеспечивает меньшую скорость потока воздуха, от чего увеличивается КПД внутренних процессов системы (для лучшего хода, скоростных ощущений, быстрого разгона и т.д.). Однако, эффективность установки такого агрегата вы почувствуете только тогда, когда обзаведетесь фильтром минимального сопротивления воздуха.

В комплекте в заслонкой часто приобретаются следующие зап части:

• Датчик положения дроссельной заслонки – от 250 рублей
• Если отдельно покупаете патрубок (увеличенного диаметра) – от 1100 рублей
• Прокладка – от 60 рублей

Регулятор холостого хода – от 390 рублей
