Особенности модернизации печки ВАЗ-2107

Содержание

• 1 Устройство отопительной системы ВАЗ 2107. 1.0.1 Частые неисправности печки ВАЗ.

Несмотря на приличное количество недостатков, ВАЗы остаются любимы нашими соотечественниками. Сегодня, мы расскажем как улучшить работу печки на классике. Печка и вентиляция, обеспечивают благоприятную атмосферу в салоне автомобиля. В ВАЗ 2107, осуществляется подача воздуха с улицы. Воздух, через промежутки в капоте автомобиля, попадают внутрь автомобиля. При этом, в зависимости от настройки, он нагревается или охлаждается.

Воздуха заборный короб — находиться в тыльной части блока двигателя, происходит очистка воздуха от влаги. Короб, защищен от движка, специальными (резиновыми) прокладками. Влага — выходит наружу, а поток воздуха — попадает в отопительную систему. Промежутки в коробке, закрыты специальной перегородкой (крышкой). При движении, часть воздушного потока, выходит через приспособления, расположенные над приборной панелью.

https://youtube.com/watch?v=9C-b1RAXMK8

Устройство отопительной системы ВАЗ 2107.

Корпус отопления, располагается в салоне автомобиля. Отопитель, закреплен на перегородке с движком.

Составляющие печки:

• Оболочка вентилятора.
• Корпуса радиатора, с крышкой притока воздуха.
• Распределитель воздуха.
• Перед тем, как попасть в салон, воздух нагревается. Это происходит с помощью радиатора, расположенного внутри корпуса.

Радиатор печки, оснащен входящим и выходящим каналом. Данные канала, трубками соединены с системой, для охлаждения двигателя машины. В входную трубку, встроен отопительный краник. Кран, регулирует подачу жидкости для охлаждения. На приборной панели, располагается рычаг для управления подачей жидкости в систему вентиляции автомобиля.

Вентилятор отопительной системы, располагается внизу радиатора. Он оснащен небольшим движком, находящемся внутри корпуса. Благодаря специальному устройству, вентилятор имеет возможность регулировки скорости. Бортовой вентилятор, имеет две скорости. Переключение производиться, переключателем на приборной панели.

Отвод воздуха на ВАЗ, устроен таким образом, чтобы распределять его по салону. По этому, воздух выдаются в салон автомобиля, на лобовое и боковые стекла. С помощью заслонок, можно управлять подачей воздуха в 2107.

Частые неисправности печки ВАЗ.

• Нарушение герметичности радиатора или крана отопления.
• Нарушение работы регулятора вентилятора.
• Провода, выведенные из строя в результате окисления.
• Неисправность движка вентилятора.

Почему не греет печка Ваз-2107

Содержание

Часто, причина холода в салоне- недогретый двигатель

Воздух в системе охлаждения

Далее, проверьте правильность положения рычажков управления печкой

Печка плохо дует на левую сторону

Еще одна причина- плохая циркуляция тосола через печку

Бывает, что собирая печку, плохо уплотнили радиатор

И снова погода грозит холодами. Для тех, у кого с отопителем не всё в порядке, важнейшим стал вопрос- как заставить «печку» греть? Первым делом, определим причину неисправности. Виновником может оказаться недогретый двигатель, «завоздушенная» система охлаждения или неисправности самого отопителя. Если вентилятор печки не крутится- неисправна электропроводка- смотрите здесь.

Часто, причина холода в салоне- недогретый двигатель

Признаки- температура на указателе в белой зоне, долго прогревается двигатель. Нормальный прогрев при температуре -20 выглядит так: заводим двигатель, за 8-10 минут на холостом ходу двигатель должен прогреться до 40-50 градусов (самое начало белого сектора шкалы указателя температуры). Если температура поднялась выше- хорошо, меньше плохо. Термостат неисправен. Дальше, едем на 1-2 передаче, и минут за 5-8 температура поднимается до 80(граница белой и зеленой зоны). Не прогрелся до 80- термостат на замену! Временно можно обойтись утеплением радиатора картонкой или чем-то другим. Но не забывайте, что если движку дать нагрузку (застрял и буксуешь), может и закипеть. Поэтому, картонка должна легко и быстро вытаскиваться.

Воздух в системе охлаждения

Первым делом, проверяем уровень тосола в расширительном бачке, исправность пробки радиатора. Если тосол разбавлен водой- плохо, он застынет, надо заменить. При неисправной пробке радиатора в системе будет оставаться воздух, а это приведет к плохой циркуляции и холоду в салоне. Покупаем и ставим новую пробку, доливаем тосол и недостаток пропадает.

Воздушная пробка может остаться и после ремонта системы охлаждения. Удаляют воздух загнав машину, с предварительно прогретым до 80 гр. двигателем, на горку, чтобы приподнять передок. Затем, сняв пробку радиатора, гоняют мотор на 2000 — 3000 оборотах в течении нескольких минут. После выхода воздуха остается только долить тосол и закрыть пробку радиатора.

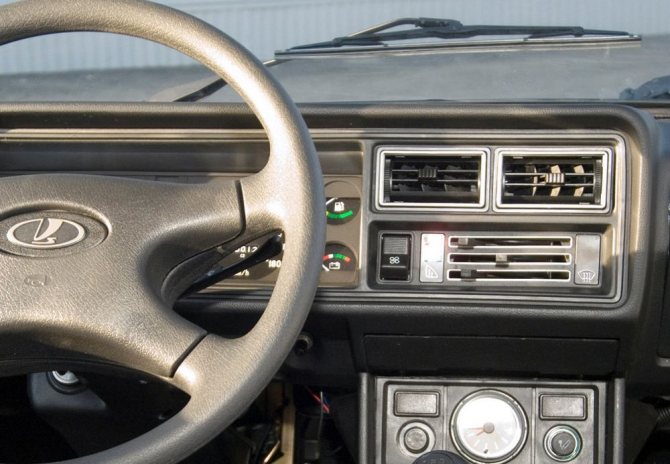

Далее, проверьте правильность положения рычажков управления печкой

Синий- управляет подачей воздуха. Красный- краном подачи тосола. Они должны быть открыты (вправо до упора). Иногда кран закисает. Найдите его под бардачком и проверьте- он должен открываться до конца, можно помочь рукой, одновременно с рычажком. Только, работайте аккуратно, детали тонкие хрупкие, можно сломать. Удобно левой рукой шевелить рычажок, а правой поворачивать кран.

Кран отопителя Ваз 2107 в положении открыт

Кран отопителя в положении закрыт

Работу воздушной заслонки проверяем при включенном вентиляторе. Рычажок вправо из печки дует сильно, влево- намного слабее. Если разницы нет, плохо- оторвался трос, печку придется снимать.

Прочитайте, может пригодится: Ремонт подлокотников Ваз-2107

Печка плохо дует на левую сторону

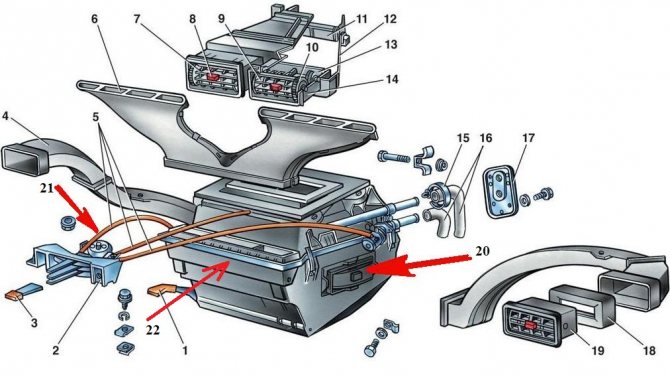

Устройство отопителя (печки) Ваз-2107

Третий рычажок управляет распределением теплого воздуха между лобовым и боковыми стеклами. Трос, который к нему ведет (21), управляет тремя заслонками- (20) их две открывают и закрывают подачу воздуха к боковым стеклам. Третью заслонку на рисунке не видно она находится здесь (22) и может перекрывать выход воздуха к лобовому стеклу. Положение рычажка: вправо- дует на лобовое стекло, влево- дует на боковые стекла. Почему плохо дует на левую сторону? 1. Вентилятор у печки устроен так, что заворачивает теплый воздух в правую сторону, а левой стороне достается меньше. Это конструктивная особенность и что-то изменить сложно. 2. Печку разбирали и повредили воздуховод (4) или левую заслонку. 3. Вы полностью открываете нижнюю заслонку ручкой (1), или у нее сломан фиксатор. Для нормального обдува стекол эту заслонку нужно прикрывать. Если фиксатор сломан, можно приспособить резинку, зацепив ее за ручку «подсоса», или куда-нибудь еще.

Некоторые умельцы ставят в дефлектор (4) патрубка дополнительный вентилятор от компьютерного процессора. Можно купить и поставить на панель приборов вентилятор с подключением к прикуривателю, направить его на боковое стекло и поставить скорость поменьше.

Еще одна причина- плохая циркуляция тосола через печку

Проверяем циркуляцию так: двигатель прогрет до 80, на холостом ходу подносим руку к выходу из печки (у правой ноги водителя) даем газу и держим обороты 2500. Если почувствовали, что воздух стал заметно теплее- у вас плохая циркуляция через печку. Причины: -забитый радиатор печки, если машина старая и вы сыпали в радиатор «герметики», горчицу и прочую гадость; -стоит нестандартный кран печки (шаровый, керамический), который имеет каналы уменьшенного диаметра, или не до конца открывается. Попадаются бракованные краны. Он может перекрыть циркуляцию так, что тосол течет тоненькой струйкой. После замены на родной кран тепло вернется. Более точно циркуляцию проверяем так: на холостом ходу, на еле теплом двигателе (20-30 градусов) снимаем верхний резиновый патрубок на выходе из печки (под капотом) и подставляем какую-нибудь посуду. Струя должна быть достаточно толстая и ровная. Тоненькая струйка, еле бежит- снимаем и проверяем сначала кран, а потом (если кран в порядке) и радиатор. Забитый радиатор можно попытаться промыть горячей водой (в отверстие где трубка), иногда это помогает.

Бывает, что собирая печку, плохо уплотнили радиатор

холодный воздух попадает мимо него и в салоне холодно. Придется разбирать печку и аккуратно всё уплотнять. Если вы решили печку разбирать самостоятельно, посмотрите видеоролик.

Прочитайте, может пригодится: Устройство, ремонт и установка стеклоподъемников

От себя добавлю совет: снимите рычаг коробки передач и не придется отсоединять провода консоли (бороды). Всего доброго вам и тепла вашему салону!

Усовершенствование печки ваз 2107.

Обладатели ВАЗ 2107, знают — что звуковое сопровождение печки, не говорит о том, что она хорошо работает. Поэтому, мы произведем ее улучшение своими руками. На данный момент, обладателю ваз, предоставляется множество советов по модернизации печки. Далеко не каждый из них, дает желаемый результат. Самостоятельно можно уплотнить отводы воздуха или настроить потоки воздуха. Но, в данном случае общая обстановка в салоне не измениться. Для увеличение температуры в салоне, необходимо увеличить подачу тепла радиатором. Вентилятор изготовителя, нужно заменить. Дело в том, что он слишком мал и не продуктивен для ваз 2107. Доработка происходит, с использование деталей отопления от 2108.

Для реконструкции системы отопления, нам понадобиться вентилятор от восьмерки. Частота его вращения значительно больше. При этом, он требует наименьших затрат энергии.

Порядок модернизации отопительной системы ВАЗ 2107:

• В салоне, убираем оболочку нижней части отопления. На данной части, располагается штатный вентилятор.
• Снимаем штатный вентилятор. В дальнейшем он нам не потребуется.
• Обрезаем гребень, подающий воздух к полу авто. Этого требует доработка, на восьмерке мотор немного длиннее.
• Убираем вентилятор с двумя лопастями. Его функцию, будет выполнять вентилятор имеющий пять лопастей.
• Перед тем, как установить новый вентилятор — подключаем и проверяем его.
• Устанавливаем новое устройство, на место старого. Необходимо, надежно закрепить конструкцию на ее новом месте.
• Для более спокойной работы вентилятора, меняем резистор. Новый вентилятор, перегоняет большое количество воздуха и достаточно шумен. Для этой цели, так же, подойдет резистор от восьмерки.
• Кнопки и регуляторы вентилятора, меняем на новые. Используем от ваз 08. Стандартная кнопка от 2107, быстро придёт в негодность, за счёт разницы тока. Доработка произведена.

После реконструкции, печка не станет работать тише. Но при этом, комфорт в салоне существенно повысится!

Как решить проблему на ВАЗ-2107, если не греет печка

Новость о неработающей печке для владельцев ВАЗ-2107 всегда носит неожиданный характер. Водитель узнаёт о существующей проблеме с наступлением холодов, когда возникает необходимость в обогреве салона. Нельзя сказать, что система отопления на семёрке делана плохо, нет, над ней хорошо в своё время потрудился производитель. Но всё же владельцы нередко сталкиваются с тем, что не работает печка. Именно с этой проблемой мы и будем разбираться.

Уход за печкой ВАЗ 2107.

В результате длительной эксплуатации, радиатор печки засоряется. Это влечет за собой некорректную работу системы отопления. Для восстановления функциональности печки, необходимо ее почистить. Данная процедура не требует значительных усилий и легко выполняется своими руками.

Материалы:

• Пара хомутов
• Пара резиновых уплотнителей
• Гаечные ключи
• ОЖ

Порядок работы.

1. Перед началом, необходимо дождаться полного охлаждения двигателя.
2. Под все трубки, подкладываем прокладки (можно использовать ткань).
3. Снимаем хомуты, крепящие шланги входа и выхода в отсек двигателя.
4. Убираем шланги с крана (подставляем емкость для жидкости).
5. Отворачиваем крепежи и убираем уплотнители.
6. Снимаем радиатор.
7. Заменяем все резиновые уплотнители.
8. Снимаем кран и чистим входные шланги.
9. Используя охлаждающую жидкость, промываем радиатор.
10. Собираем систему отопления в противоположном порядке и проверяем исправность ее работы. Внимательно проверьте герметичность всех узлов!
11. При обнаружении течи, усильте давление хомутов.

Будьте особенно внимательны при усовершенствовании отопительной системы автомобиля. Улучшение печки на классическом ВАЗе, достаточно простая, но весьма продуктивная процедура. Если подходить к делу ответственно, вы обязательно получите необходимый результат! Регулярно ухаживайте за печкой и производите очистку радиатора. Удачной модернизации!
