Шарниром равных угловых скоростей (ШРУС) называют устройство, которое применяют в системе привода управляемых колес транспортного средства с независимой подвеской. В народе данный прибор часто называют «гранатой». Ни для кого не секрет, что ведущее колесо должно не только двигаться вперед, а еще и поворачивать. В современных автомобилях ШРУС является основным элементом трансмиссии, который передает крутящий момент двигателя от коробки передач на ведущие колеса и контролирует равномерное вращение, вопреки углу между соединяемыми валами. При возникновении стука или треска, который слышно во время старта автомобиля или при совершении поворота, необходимо произвести замену пыльника гранаты. К поломке гранаты способны привести личные ошибочные особенности вождения.
Устройство ШРУСа
Составные элементы ШРУСа:
- Кольцо стопорное.
- Гофрированный чехол или пыльник.
- Приводной вал.
- Обойма внутреннего отдела.
- Сепаратор.
- Шарики.
- Корпусный отдел вместе с наружной обоймой.
Зависимо от типа — трипоидный, спаренный карданный, кулачковый, шариковый, конструкция ШРУСа может отличатся, однако их роль в системе трансмиссии одинакова: граната входит в конструкцию приводного вала. Первая сторона вала вставляется в дифференциал, а другая — в подшипник колеса ступицы. Энергия вращения от мотора к ведущим колесам передается шарнирами равных угловых скоростей посредством подшипников ступиц.

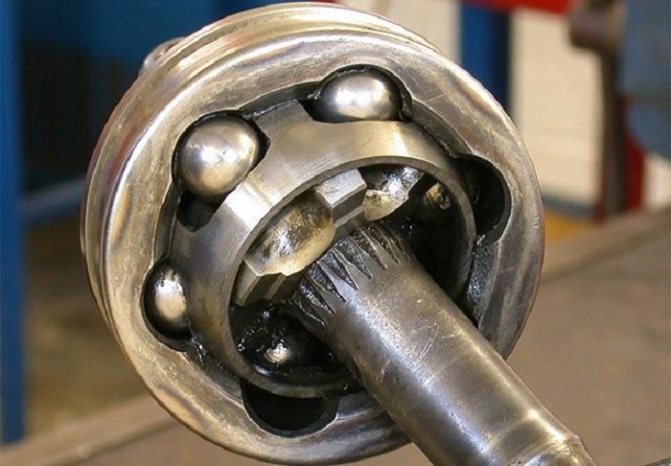

Основными составляющими гранаты являются обойма, которая расположена внутри него и корпус. Обе эти детали имеют канавки, в которых находятся шарики. Они плотно соединяют оба элемента, что имеют сферическую форму, а также передают вращение.
В конструкцию наружной гранаты входит обойма, которая установлена на валу и имеет шесть канавок, что расположены по радиусу. Корпус данного узла также имеет шесть радиальных канавок. В них расположены шарики, которые и отвечают за передачу крутящегося момента.
Конструкция внешнего ШРУСа не допускает осевого перемещения, но допускает изгиб. Внутренние гранаты, которые допускают и то, и другое, имеют немного другое устройство.
ШРУС имеет несколько преимуществ:
- Легкий вес.
- В случае выхода из строя, его легко заменить.
- Относительная надежность.
- Во время передачи с помощью данного шарнира не наблюдается потери мощности в сравнении с иными аналогичными устройствами.
https://youtube.com/watch?v=vo6ZlVRb2gQ

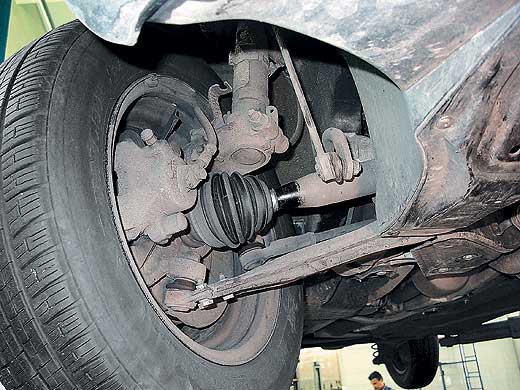

Этап проверки пыльника шруса
Если же при повороте был слышен хруст, то стоит осмотреть пыльник. Для этого вам понадобится вывернуть колеса до упора влево или же вправо. Благодаря таким поворотам будут видны пыльники и места их изгибов.
При осмотре пыльника вокруг него не должно быть трещин, переломов, следов масла или масляных пятен. Когда такого не выявлено, можете быть спокойны, пыльник в порядке. В случае, когда увидели на гофрированной резинке пыльника повреждения или трещины, тогда лучше всего будет неотложная его замена.
Часто советуют вместе с пыльником (если поломка была долгое время) заменить и сам шрус, так как через время после попадания влаги и пыли он может перестать выполнять свои функции. Замену шруса стоит производить, если во время поворота руля слышно посторонние звуки в виде хруста.
Стоит помнить, что шрус стоит осматривать и менять, если был выявлен люфт в соединениях устройства, но не заводской люфт на подвижные механизмы. Чтоб проверить, нужно покачать вал рукой в разные стороны. При ощущениях свободного хода вала во время качания, это показатель того, что придется заменить шрус и его составляющие. Так как из-за мелкой трещины на пыльнику, может выйти из строя весь ШРУС.
Рабочее место для замены пыльника
Для замены гранаты колеса, скорее всего, понадобится обновление ее пыльника. Как правило этого хватает для полного восстановления активности ходовой части транспортного средства. Сам процесс замены не является затруднительным, однако довольно скрупулезен. Несоблюдение основных правил способно привести к разгерметизации пыльника, что в скором времени приведет к окончательной порче ШРУСа. А стоит данный элемент довольно дорого.
Самостоятельную замену пыльника гранаты необходимо проводить в гараже, который оборудован смотровой ямой. Вы существенно облегчите процедуру замены, если возьмете с собой помощника.
Приспособление для замены без разборки шарнира
Многие автолюбители знают какой трудоёмкий процесс представляет из себя работа по замене пыльника ШРУСа. При этом приходится разбирать практически всю переднюю подвеску и это всё для того, чтобы заменить какой-то небольшой резиновый гофр.
Но всё не так плохо, инженерная мысль не стоит на месте, светлые головы додумались до оригинального способа замены пыльников шарнира с помощью применения одного недавнего изобретения – универсального съёмника детали. Этот пневматический инструмент позволяет легко растянуть пыльник, установить его, не разбирая ШРУС и не вынимая полностью приводной вал.
Небольшой вес растяжителя и пневматический привод не требуют больших физических усилий и весьма удобны для процесса замены пыльников без снятия ШРУС. Производители гарантируют безопасность пневматического инструмента при производстве работ по установке пыльников как внешнего, так и внутреннего ШРУСов.
Читайте также:
Уникальный инструмент позволяет работать с резиновыми изделиями диаметром от 20 до 110 мм. Давление, которое надо поддерживать, не должно превышать девяти бар. Масса устройства составляет 4060 грамм.
Краткое описание работы с пневматическим съёмником:
- Пыльник из новой крепкой резины требуется растянуть до размера, превышающего начальный в 3 раза.
- На лепестки пневматического инструмента надеваем новый.
- Шарнир отсоединяем от элементов подвески (снимаем шаровую, рулевую тягу, вынимаем ступицу).
- Снимаем старые хомуты и разрезаем пыльник.
- Включаем компрессор и спицы устройства растягивают его до нужного размера.
- На очищенный, промытый и набитый смазкой ШРУС одевается растянутый пыльник.
- Ставятся хомуты и собирается подвеска.
Таким образом исключаются все трудоёмкие работы по разборке и сборке конструкции. Особенно этот способ замены пыльника пригодится тем автолюбителям, у которых машины оснащены неразборными ШРУСами.
Как работает это устройство по замене пыльника без снятия ШРУСа можно посмотреть на видео:
У переднеприводных автомобилей семейства ВАЗ начиная от модели 2108 и заканчивая моделью 2115, а также более современных авто «Калина» и «Приора» обслуживание привода ведущих колес сводиться к периодической проверке состояния пыльников ШРУСов, как наружных, так и внутренних.
В остальном, используемые на данных машинах шарниры равных угловых скоростей шарикового типа с направляющими канавками, обслуживания не требуют.
Замена пыльника наружного ШРУСа, пошаговая инструкция
- С помощью ключа на 17 откручиваем сливную пробку и сливаем масло из коробки передач. Рекомендовано заранее подготовить емкость объемом в пять литров, что бы временно хранить там масло. Что бы из-за невнимательности случайно не разлить масло, желательно, что бы данная емкость закрывалась.
- Теперь необходимо сорвать болты крепления колеса с их постоянного места расположения.
- Далее приподнимаем необходимую область автомобиля с помощью домкрата — это нужно для облегчения откручивания болтов колеса и его последующего снятия.
- Что бы избежать ненужного травматизма и возможных несчастных случаев, желательно поставить под транспортное средство любой доступный упор — пень, плотная доска или любые другие доступные устойчивые и прочные материалы.
- Затем следует подкорректировать положение транспортного средства с помощью домкрата — автомобиль должен четко стоять на подпорке.
- Что бы выполнить следующий этап, вы не сможете обойтись без помощника. В принципе вы можете использовать для этого брусок — осуществить нажатие на педаль тормоза. Также он поможет вам открутить гайку ступицы. Для этого вооружитесь соответствующей головкой на тридцать и полуметровой трубой, которая выполнит роль удлинителя.
- Снятая гайка ступицы одноразовая и нуждается в замене после каждого откручивания. Сорвать ее с места необходимо на транспортном средстве, которое стоит на земле.
- После того, как шайба снята, а гайка откручена, можно освобождать шаровую опору. Для этого необходимо отвинтить два болта шаровой. Они должны находится перпендикулярно земной поверхности, то есть в направлении сверху-вниз. Наиболее просто это сделать при помощи гаечного ключа на 17 и находясь в яме.
- Отводим в сторону стойку и начинаем освобождать наружный ШРУС.
- Новый пыльник надеваем на вал лишь после того, как граната будет тщательно промыта в бензине или керосине, что бы удалить старую смазку. Перед самим одеванием пыльника, необходимо обработать ШРУС новой, заранее приобретенной смазкой.
- Крепко затягиваем хомут пыльника, который насажен на вал.
- Что бы защитный чехол быстро не износился, следует поставить гранату в положение, что соответствует середине его хода. Затем необходимо аккуратно отодвинуть один край пыльника при помощи отвертки и выпустить воздух, который там присутствует.
- После этого необходимо затянуть второй хомут.
- Теперь осуществляем полную сборку устройства, сохраняя при этом обратную последовательность.
Как добраться к ШРУСу
- Подымаем машину на домкрат
- Снимаем колесо
- Снимаем ступицу (отвинтить стопорную гайку и ещё несколько болтов за ней)
- Оттянуть поперечный рычаг подвески по направлению в пол
- Отвести поворотный кулак и амортизаторную стойку (делается это для того что стало возможным вытянуть конец со шлицами внутреннего ШРУСа хендай и коробки передач
Многие для этого снимают полуоси, но делать это совсем необязательно, так как на сегодняшний день есть специальные приспособление для замены пыльника наружного ШРУСа вот как на этом видео
Но дело в том, что в реальности мало у кого такое будет, а ведь не каждый захочет ехать на СТО для этой операции в виду разных причин. А захочет произвести замену пыльника ШРУСа самостоятельно на своем хендай санта фе. Оказывается, есть очень простой выход, вот посмотрите замена пыльника ШРУСа без снятия ШРУСа видео
То есть, не смотря, что ролик на английском нам и так всё понятно, на какой либо конус, который можно изготовить из чего угодно – лично я отпилил верхушку от дорожного конуса, которым ограждают шоссе во время работ или ДТП, мне он отлично подходит.
-
Читайте также:
- Смазываем конус маслом, дабы облегчить скольжение по нему пыльника вовремя одевания и снятия
- Одеваем конус на ШРУС
- Выворачиваем руками пыльник на изнаку
- В вывернутом на изнанку состоянии и натягиваем нашу резинку на конус
- Натягиваем пыльник до тех пор пока с конуса о полностью не сползет на полуось
- Ну а теперь когда пыльник находится на полуоси в вывернутом на изнанку состоянии, мы берем пальцами за широкий край и тянем в сторону ШРУса, тем самым возвращая наш пыльник с изнаночного состояния в нормальное и сразу же одевая его на ШРУС, вот и вся собственно процедура
Замена пыльника внутреннего ШРУСа, пошаговая инструкция
Замена пыльника внутренней гранаты производится аналогичным образом к внешней.
Единственным отличием в работе является десятый этап, то есть, вместо наружного ШРУСа, необходимо изъять внутренний, что немного сложнее. Для этого необходимо выполнить следующий ряд действий:
- Отсоединить от коробки передач внутреннюю гранату при помощи специального съемника.
- Изъять из коробки гранату и амортизационную стойку, после чего плавно отвести в сторону.
- Удаляем хомуты пыльника гранаты. Чехол смещаем вдоль полуоси к колесу.
- Приступаем к снятию стопорного кольца с помощью специально разработанного съемника.
- Удаляем защитный чехол, то есть пыльник.

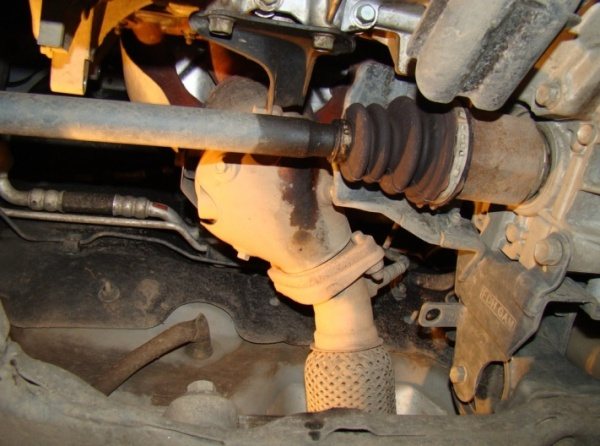

Меняем пыльник на внутреннем ШРУСе

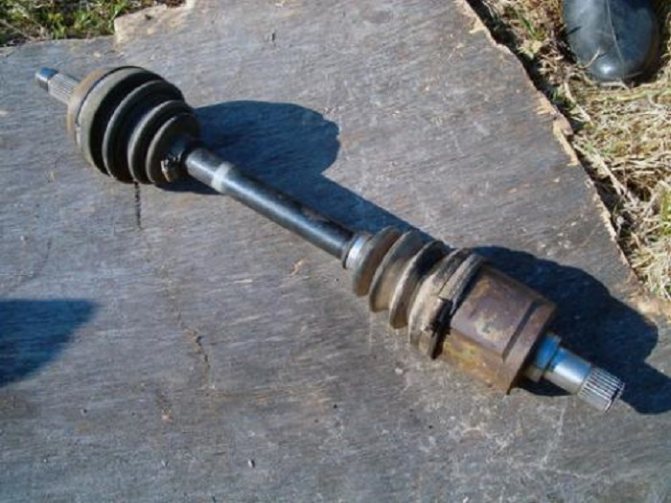

На ШРУСе, входящим непосредственно в трансмиссию, привод вала для замены пыльника надо снимать целиком, предварительно вынув его из ступицы и коробки передач. В первую очередь снимаем с него хомут. Когда мы вынули наружный шарнир из ступицы, нужно взявшись двумя руками за приводной вал, резким движением выдернуть его из трансмиссии. Можно также воспользоваться монтировкой как рычагом.
Потом следует закрыть входное отверстие коробки передач пластмассовой заглушкой, чтобы не вытекало масло.
Приводной вал зажимается в тиски и снимается пыльник. Из стакана шарнира вытаскиваем стопорное кольцо и вынимаем обойму ШРУСа с шариками. Промываем всё в керосине, если вынимали шарики, то обязательно возвращаем их строго на своё место.
Закладываем смазку в обойму и пыльник, предварительно одев его на вал. Рекомендуем смазку Хадо 125 грамм и Хадо-ремонтная 60 грамм, смесь этих смазок позволяет восстановить внутреннюю геометрию. Ставим шарнир на вал, одеваем пыльник и затягиваем хомут.
Советы профессионалов
Не стоит дожидаться хруста, который образуется во время резкого вдавливания педали газа или на поворотах. Замену пыльника необходимо производить сразу после обнаружения на нем трещин и разрывов. Если игнорировать подобные проблемы, в скором времени может возникнуть разгерметизация гранаты и его загрязнение.
Основным признаком наличия на защитном чехле механических повреждений являются характерные жирные следы смазки, которые могут разлетаться во всевозможные стороны.
-
Читайте также:
Если появилось настораживающее потрескивание, вполне возможно, что потребуется замена не только пыльника, а и всей гранаты. А этот процесс, как вы сами видите, довольно затруднительный.
Помимо этого стоит отметить, что во время таких ремонтных работ затрагивается очень много смежных устройств и механизмов. По этому, если у вас есть некоторые сомнения в собственной компетентности, желательно перестраховаться и обратиться в мастерскую.
Признаки негерметичного пыльника
Порванный пыльник наружного ШРУСа определяется внешним осмотром приводных валов – если он не герметичный, шарнир будет весь в смазке. В случае несвоевременного обнаружения дефекта наружная «граната» во время движения автомобиля начинает хрустеть, звук заметен на ходу при повороте руля в любую сторону.
Поменять пыльник на ШРУСе могут практически в любом автосервисе, где производится ремонт ходовой части и трансмиссии – работа не занимает много времени, цена на ремонт небольшая. Но многие автовладельцы, обладающие слесарными навыками, предпочитают менять защитные кожухи шарниров своими руками:
- не все хозяева машин доверяют мастерам;
- работа несложная, поэтому есть смысл на ней сэкономить.
Снятие и замена пыльника ШРУСа на Рено Логан
Внешний ШРУС на Рено Логан отличается от отечественных тем, что его невозможно разобрать и снять. Поэтому работа по замене пыльника на Логан достаточно трудоёмка, но сложной её назвать нельзя. Приспособления для облегчения этого процесса имеются, но их как правило в гаражах нет и приходится пользоваться проверенным инструментом – зубилом и монтировкой.
Поэтапно все работы по замене выглядят так:
- Поставить автомобиль на ручной тормоз и ослабить центральную гайку ступицы.
- Сливаем масло из трансмиссии.
- Домкратом поднимаем колесо и снимаем, под кузов ставим подпорку.
- Съёмником снимаем рулевую тягу.
- Нижний рычаг освобождаем от шаровой опоры.
- На коробке передач надо открутить три болта крепления внутреннего пыльника.
- Смещаем ступицу вбок и снимаем со шлицов.
- Вынимаем весь приводной вал с внутренним трипоидом.
- Оборачиваем скотчем кольца трипоида и зубилом сбиваем его с вала.
- Затем зубилом сбиваем подшипник вместе с сальником, нанося удар по кругу в верхнюю кромку подшипника.
- Снимаем аккуратно пластмассовый пыльник.
- Пыльник внешнего ШРУСа разрезаем и выбрасываем, шарнир промываем.
- Набиваем смазкой ШРУС-4 пыльник шарнирного узла.
- Вал привода слегка смазываем и со стороны внутреннего ШРУСа в виде трипоида, протягиваем пыльник ШРУСа.
- Надеваем и затягиваем хомуты наружного ШРУСа.
- Свободно одеваем внутренний пыльник.
- Ставим пластмассовый, набиваем подшипник с новым сальником.
- Через брусок из дерева насаживаем на вал трипоид.
- Вставляем приводной вал в коробку передач.
- Тремя болтами крепим пластину внутреннего ШРУСа.
- Надеваем на шлицы переднюю ступицу.
Сборка подвески осуществляется в обратной последовательности, затем возвращаем колесо на место и заливаем масло в трансмиссию. Такой процесс оценивается работниками СТО в довольно приличную сумму, поэтому для замены пыльников логично менять на Рено Логан весь привод целиком.
