Ремонт прикуривателя Тойота Королла своими руками

Практически все владельцы автомобилей, включая некурящих, используют это устройство. Гнездо прикуривателя применяется как 12-вольтовая розетка для подключения различных электрических приборов:

• вентилятор;
• компрессор;
• навигатор;
• видеорегистратор;
• зарядное устройство для телефона или ноутбука.

Модели ВАЗ 2110 оснащены длинными прикуривателями старого образца. Их недостаток в том, что они не обеспечивают надежной фиксации подключенных девайсов, которые рассчитаны под евростандарты. Вследствие этого устройства иногда замыкают и отказываются корректно работать, срабатывает предохранитель. Некоторые владельцы решаются на замену прикуривателя на стандарты евро образца в ВАЗ 2110.

Далее представлена инструкция, как поменять прибор на короткий своими руками без помощи специалиста, установить новый предохранитель.

Необходимые инструменты

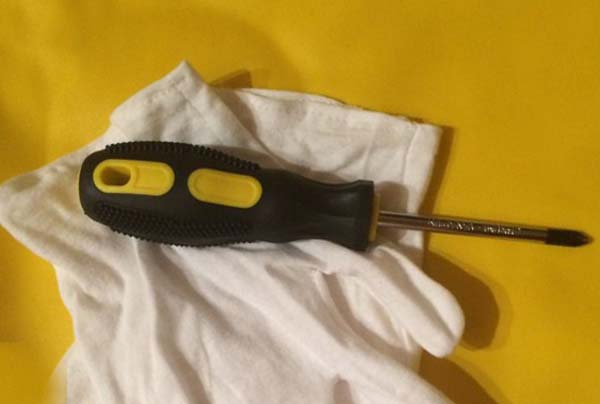

Перед демонтажем прикуривателя на ВАЗ 2110, его ремонтом или установкой нового устройства, заменой предохранителя потребуется запастись подходящими приборами. Для работы понадобятся:

• крестовая и стандартная отвертка;
• защитные перчатки.

Для исправления поломок прикуривателя или предохранителя пригодятся:

• мультитестер;
• паяльная лампа с припоем;
• термоусадочные трубки, изолента;
• кусачки;
• надфиль.

https://youtube.com/watch?v=mpze1-ugqLY

Почему сломался прикуриватель

Со временем прибор может перестать работать. Наиболее распространенные причины, по которым прикуриватель ВАЗ ломается.

1. Перегоревший предохранитель. Элемент защищает цепь от оплавления проводки или пожара. При превышении максимально допустимых параметров силы тока предохранитель выходит из строя. Необходимо достать его из монтажного блока. Следует предохранитель F18 заменить исправным элементом с аналогичным номиналом (25 ампер).
2. Обрыв проводки прикуривателя или короткое замыкание. Если автомобильный предохранитель часто горит, значит, в цепи присутствует «коротыш». Диагностировать эту поломку следует мультитестером. Провода, приходящие к прикуривателю прозваниваются на предмет сопротивления. Предохранитель перегорает.
3. Плохой контакт. Со временем разъем на ВАЗ 2110 может разбалтываться, а контакты окисляться, не гарантируя хорошего соединения. Ремонт осуществляется просто – надо вынуть прикуриватель с патрона, обработать контактные места надфилем и подогнуть их для лучшей фиксации прибора.
4. Перегоревшая спираль. Металлическая нитка, находящаяся внутри девайса на ВАЗ 2110, может перегореть из-за частого термического воздействия, срабатывает предохранитель. Стоит провести замену прикуривателя.
5. Перегоревшая лампа подсветки ВАЗ 2110. Вокруг самого устройства имеется дополнительное освещение, помогающее найти прибор в темноте. Со временем лампочка также может перестать гореть, срабатывает предохранитель. Потребуется снимать сгоревший элемент, а затем поменять его исправным.

prikur

Обратите внимание и на разную высоту установки контакта массы.
Обратите внимание и на разную высоту установки контакта массы.

МОЖНО, ЕСЛИ ОСТОРОЖНО

1. Если решитесь подключить в гнездо прикуривателя или розетки дополнительное оборудование (и против этого не возражает руководство по эксплуатации), оцените потребляемую им силу тока: она не должна превышать 10 А при 12 В, что соответствует мощности 120 Вт. Опасными могут стать преобразователи напряжения на 220 В или адаптеры для ноутбуков, пылесосы, кофеварки, подогреватели сидений, компрессоры, мини-мойки, полировщики. Обязательно прочитайте приложенную к ним документацию.

2. Зарядные устройства для мобильников, ионизаторы, адаптеры для навигаторов, миниатюрные телевизоры в исправном состоянии потребляют заведомо меньший ток. Чтобы так и было, не приобретайте левые изделия у придорожных коробейников — велика вероятность наткнуться на приборы некачественной сборки. Сэкономите копейки — можете потерять автомобиль. Ей-богу, спокойнее не пожадничать и совершить покупку в фирменном салоне дилера или солидном магазине.

3. Штекер обязан плотно держаться в гнезде (или розетке) и не должен выстрелить из него при малейшем пошатывании. Эту проверку нелишне повторять в пути, особенно если дорога ухабистая. К тому же, прикасаясь к штекеру, вы сможете почувствовать перегрев. Хорошо, если внутри электропотребителя установлен дополнительный предохранитель (поищите указание об этом в инструкции к прибору).

4. Спиральный провод подключенного устройства не должен быть туго натянут. Если ослабить натяжение подвижкой электропотребителя не получается, попытайтесь растянуть провод руками; лучше получится, если подогреете его феном. Пружинящий эффект ослабнет, и провод перестанет вытягивать штекер.

5. Не оставляйте без присмотра машину с подключенным оборудованием, особенно если прикуриватель (или розетка) не обесточивается, когда вынимаешь ключ из замка зажигания. Это, пожалуй, самое главное — контролировать, чтобы предупредить пожар.

Прикуриватель — это опасно?

Может сгорел предохранитель?

Перед тем, как вытащить и заменить прикуриватель ВАЗ 2110, следует проверить исправность защитного элемента. Это достаточно распространенная поломка. Автомобильная цепь на данном участке защищена предохранителем, номиналом 25 ампер. Это значит, что в гнездо не могут подключаться приборы, суммарной мощностью больше 300 Вт (12 вольт*25 ампер =300 ватт).

В противном случае предохранитель на ВАЗ 2110 перегорает. Намеком, что «сдался» именно он, служит выход из строя вентилятора отопителя. Если прибор не работает, следует провести замену предохранителя. Расположение монтажного блока – слева от рулевой колонки, за декоративной накладкой панели.

Почему не работает прикуриватель в машине — основные неисправности, причины и способы их устранения

Основными неисправностями автомобильных прикуривателей являются:

• перегорание нагревательного элемента съемной части;
• подгорание контактных зон стационарной и съемной части;
• несвоевременный выброс съемной части при пониженной температуре;
• отсутствие фиксации съемного элемента;
• неисправность лампы подсветки;
• отсутствие напряжения на плюсовом центральном контакте прикуривателя;
• плохая «масса».

Перегорание нагревательного элемента

в настоящее время встречается гораздо реже, чем другие неисправности. Это связано и с пропагандой здорового образа жизни, в том числе, но, в большей мере с тем, что гораздо чаще гнездо прикуривателя питает и заряжает различные гаджеты, чем служит для непосредственного исполнения своих прямых обязанностей.

Нагревательный элемент, в принципе, можно заменить — раньше на Жигулях так и делали. Но сейчас при всем многообразии автоприкуривателей, легче и дешевле поменять конструкцию, причем, целиком в сборе, так как подобрать в точности элементы стационарной и съемных частей очень сложно.

Видео — замена прикуривателя на Приоре:

Подгорание контактных зон

– частая неисправность. Она связана с большими токами (до 25 Ампер), которые протекают, особенно в момент коммутации.

Большая ошибка – пробовать подчистить контакты с помощью ножа или отвертки. В большинстве случаев питание на прикуриватель подается постоянно (иногда в первом положении ключа зажигания). Производя очистку неизолированным металлическим предметом, можно закоротить питающее напряжение на массу, и, в лучшем случае, перегорание предохранителя неизбежно.

Чистку контактных зон желательно производить при обесточивании самого прикуривателя (например вынув соответствующий предохранитель). Очистку можно произвести отверткой, надежно обёрнутой наждачной бумагой или протереть контакты чистым спиртом с помощью жесткой кисточки, после этого дать просохнуть во избежание возгорания.

Видео — как отремонтировать прикуриватель в машине:

Несвоевременный выброс съемного элемента

с недостигнутой до рабочей температуры нагревательного элемента возможен при износе биметаллических пластин фиксатора.

Очень часто это случается по причине нарушения геометрии пластин при установке «левых» гаджетов и переходников. Пластины со временем разгибаются и неправильно фиксируют прикуривательный элемент, производят преждевременный выброс.

Видео — решение проблемы с прикуривателем Калины при подключении компрессора:

Наиболее опасна

ситуация отсутствия выброса съемного элемента, то есть чрезмерная фиксация. Это может привести к самовозгоранию пластмассовых элементов конструкции и автомобиля в целом. Такие случаи имели место. Поэтому некоторые некурящие автолюбители достают съемную часть из гнезда во избежание случайной фиксации (например, прислонив туда сумку).

Однако и в этом случае гнездо конструкции лучше чем-нибудь заполнить во избежание случайного попадания в него небольших металлических предметов и закорачивания контактов.

Не следует оставлять на длительное время, особенно при отсутствии пассажиров и водителя в салоне, включенные в разъем переходники питания гаджетов, разветвители и тройники, дополнительное оборудование.

Особенно опасны сравнительно недавно появившиеся на рынке дополнительные обогреватели салона с питанием от прикуривателя.

Они потребляют большие токи в непрерывном режиме. Если прикуриватель нагревается за минуту, то они могут оставаться включенными часы. Предохранитель 30 Ампер (иногда его номинал принудительно увеличен) может выдержать большой постоянный ток в течение длительного периода. А вот идущие к разъему проводники начинают разогреваться, изоляция размягчаться. Возможна ситуация межпроводниковых замыканий, которая может привести к возгоранию проводки.

Видео — как разобрать прикуриватель при его замене на ВАЗ 2110, 2111, 2112:

https://youtube.com/watch?v=UHXbfhAp_o8

Очень часто, в основном автолюбители, параллельно прикуривателю подключают питание магнитол, дополнительное оборудование. Действительно, обычно этот способ подключения наиболее прост. Но, вместе с тем, и наиболее опасен.

Проводка прикуривателя зачастую не рассчитана на большие постоянные токи, а современные магнитолы с выходной мощностью 4 х 50 Ватт потребляют токи до 50 Ампер в пиковом режиме.

При выходе из строя предохранителя прикуривателя (обычно он установлен в группе предохранителей в салоне), следует исследовать причины его перегорания. Очень частая причина – неисправность зарядного устройства гаджета либо замыкание контактов в момент коммутации.

Это не так страшно, как замыкание электропроводки или перегорание выходных каскадов автомагнитолы при ее подключению к прикуривателю.

В любом случае, недопустима установка на место предохранителя «жучка», даже на непродолжительное время.

Минусовой (массовый) вывод прикуривателя соединен с внутренней поверхностью гнезда. Во многих автомобилях он подключается непосредственно под болт на «массу» кузова. В процессе длительной эксплуатации место соединения может окислиться, контакт нарушиться. Это приводит к нарушению работы прикуривателя. Чтобы восстановить работоспособность, необходимо очистить контакты массового провода.

Замена прикуривателя ВАЗ 2110 с демонтажем тоннеля

Согласно руководству по пользованию, доставать прибор необходимо со снятием декоративной крышки центрального тоннеля. Инструкция расскажет, как правильно достать прикуриватель ВАЗ 2110.

1. Выключаем зажигание, открываем капот, снимаем минусовую клемму.
2. Откручиваем по два болта крепления крышки приборного тоннеля (см. фото).
3. Аккуратно извлекаем колодку проводов.
4. Теперь необходимо снимать декоративную пластиковую накладку под стояночным тормозом.
5. Отщелкиваем защелки чехла рычага КПП и убираем его.
6. Выкручиваем винт при помощи крестовой отвертки.
7. Отодвигаем сиденья, а затем снимает винт с тоннеля возле рычага КПП.
8. Теперь защитная крышка тоннеля должна легко сниматься.
9. Демонтируем патрон вместе со светофильтром и предохранителем.
10. Извлекаем устройство для того, чтобы его отремонтировать или сменить.
11. Установка прибора осуществляется в обратном порядке.

Как снять прикуриватель ВАЗ 2110 быстро

Есть более легкий способ, который позволяет вынимать устройство без демонтажа тоннеля. Быстро снять устройство на ВАЗ 2110 можно следующим образом:

1. Обесточиваем цепь.
2. Демонтируем металлический патрон.
3. При помощи ножниц или минусовой отвертки поджимаем фиксирующие усики внутри патрона и вытаскиваем его.
4. Отщелкиваем колодку проводов.
5. Демонтируем пластиковый светофильтр, аккуратно поддевая его края.

Видео поможет понять, как снять прикуриватель и заменить предохранитель на автомобиле ВАЗ 2110.

https://youtube.com/watch?v=3T0fInYfXW4

Как устроен и работает прикуриватель?

Это патрон из металла с удобной рукояткой в форме кнопки. В патроне установлена специальная спираль из нихрома. На панелях приборов расположена специальная розетка. Если вставить прикуриватель в это гнездо и зафиксировать его там, тогда он будет подключен к электрической сети машины.

Плюсовой контакт соединен с центральным контактом гнезда и спиралью. «Масса» подается на цоколь гнезда.

Казалось бы, почему не работает прикуриватель? Ведь конструкция его предельно понятна и проста.

На гнезде установлена защита в виде предохранителя на 10 А, а располагается он в блоке предохранителей. Блок можно найти в разных местах. Это зависит от марки и модели автомобиля.

Меняем лампочку прикуривателя

Иногда перегорает подсветка прибора, срабатывает предохранитель. Для этого потребуется демонтаж светофильтра и замена лампочки. Выполнить работу на ВАЗ 2110 просто.

1. Снимаем клемму с батареи автомобиля.
2. Вынимаем металлический цилиндр.
3. Подгибаем фиксирующие усики и извлекаем из отверстия прибор.
4. Отсоединяем колодку проводов.
5. Демонтируем кольцо светофильтра.
6. Сжимаем экран лампы так, чтобы лапки вышли из прорезей.
7. Извлекаем лампочку, повернув ее на 90 градусов.
8. Устанавливаем новый элемент, а затем собираем устройство, соблюдая обратный порядок действий.

Подключаем дополнительный прикуриватель

Некоторые владельцы машин устанавливают еще одно гнездо. Потребуются:

• дрель или шуруповерт с набором сверл по металлу;
• коронка для выреза отверстия, диаметр должен совпадать с диаметром автоприкуривателя;
• напильник;
• паяльник с припоем;
• кусачки;
• отвертки;
• мультитестер;
• термоусадочная трубка;
• провод подходящего сечения;
• предохранитель, выдерживающий силу тока, рекомендуемую производителем – 25 ампер.

1. Обесточиваем автомобиль и выбираем место для подключения дополнительного автоприкуривателя. Желательно, чтобы это была ровная поверхность.
2. Сверлим отверстие подходящего диаметра, края зачищаем надфилем.
3. Осуществляем подключение к проводке, соблюдая полярность и проведя их через предохранитель.
4. Проверяем работоспособность модели, осуществляем сборку.

Как подсоединить прибор к прикуривателю без штекера

Некоторые владельцы решают отказаться от самого устройства и предпочитают напрямую устанавливать другие устройства. Для подсоединения прибора напрямую без штекера потребуются:

1. Проводим демонтаж автоприкуривателя, получая доступ к кабелям.
2. Подсоединяем провода устанавливаемого прибора, соблюдая полярность.
3. Осуществляем сборку.

1. Постоянный минус. Приходит на корпус автомобиля.
2. Постоянный плюс. Подсоединяется через предохранитель к аккумулятору.
3. Плюс, приходящий до лампочки подсветки.

Прикуриватель не от зажигания

Есть способ подключения непосредственно к автомобильной батарее. Эта схема имеет преимущества: если подключить прикуриватель напрямую к батарее аккумулятора, то можно избежать вмешательств в саму проводку и предохранитель. Работа займет меньше времени, плюсовые кабели следует вывести напрямую к аккумулятору, а минусовой – прикрепить к автомобильному кузову.

Важно также помнить, что необходимо подобрать нужные запчасти. Первоначально, это касается проводов. Каждый квадратный миллиметр сечения рассчитан на 5-10 ампер тока. Следует брать с запасом. Сечения 3 – 5 мм вполне достаточно для передачи необходимого напряжения. В противном случае провода могут обгорать, сработает предохранитель. Это приведет к опасности короткого замыкания. Цепь стоит провести через дополнительный предохранитель с номиналом, указанным производителем.

Ремонт прикуривателя

Для успешного устранения неисправности сначала нужно определить, почему не работает прикуриватель. Для этого выньте его из гнезда и контрольной лампочкой проверьте, есть ли на фиксаторе нагревателя электрическое питание, а на корпусе «масса». Делать это лучше контролькой, потому что она в отличие от вольтметра потребляет ток. Поэтому в случае окислившихся контактов будет светиться вполнакала или не загорится вовсе. Показания же вольтметра в этом случая не будут отличаться от снятых с исправного устройства, так как в отсутствие тока падение напряжения на сопротивлениях окислившихся контактов не возникнет. Ниже опишем несколько вариантов результатов этого испытания.

1. Контрольная лампа, подключенная к корпусу и фиксатору нагревателя, ярко светится. Значит, гнездо исправно и предохранитель цел. Скорее всего, неисправна спираль нагревателя. В этом случае проверьте омметром ее сопротивление, которое должно быть около 1 Ом. Если измерительное устройство покажет бесконечно большое сопротивление, то это значит что в спирали обрыв. Если сгорел нагреватель делать нечего нужно менять прикуриватель в машине. Его гнездо в этом случае можно оставить прежнее.
2. Контролька при подключении к гнезду не горит. Может быть, сгорел предохранитель. Если плавкая вставка цела, проверьте, нет ли на клеммах коррозии. И не переломились ли провода питания и массы. Если же предохранитель сгорел, поменяйте его на вставку того же номинала. Возможно, это произошло из-за того, что вы подключили к гнезду устройство, потребляющее слишком большой ток. Если же при установке нового предохранителя он перегорает, значит, цепь питания, замкнута на массу. Отключите от гнезда плюсовой провод. Если вставка перестала выходить из строя, то замыкание в гнезде. Возможно, сработала защита от возгорания. Тогда или поменяйте гнездо, или отремонтируйте его. Для ремонта снимете гайку с клеммы питания и удалите легкоплавкую перемычку. Изготовьте недостающую шайбу из оловянно-свинцового припоя и соберете узел. Не забудьте установить под самодельную шайбу изолирующую проставку.

Видео с важными моментами

Ниже расположены видеоматериалы, которые помогут разобраться с тем, как провести замену прикуривателя на машине с европанелью.

https://youtube.com/watch?v=mPORa2nUU4c

Гвоздем программы данной статьи будет прикуриватель ВАЗ 2110. Наверное сейчас не найти водителя, который не пользовался бы им. В отличии от старых времен, когда в основном он использовался для того, чтобы подкурить сигаретку. Так как с каждым днем гаджетов, которые берут питание из прикуривателя все больше и больше, то и нагрузка на него все больше. Поэтому частыми проблемами стала поломка прикуривателя.

Поэтому очень часто автомобилисты задаются вопросом как заменить прикуриватель. В данной статье я расскажу вам не только про замену, но и про то как проверить прикуриватель.

Чаще всего к поломке прикуривателя приводит не то, что его используют для прямого назначения (прикуривания сигарет), а из-за того, что в него вставляют разные приборы, которым требуется большой ток. А некоторые еще и тройники на прикуриватель ставят, что очень пагубно влияет на его работу.

Сегодня прикуриватель является неотъемлемой частью каждого автомобиля, где прикуриватель ваз 2110 будет не исключением. В прошлом столетии он требовался лишь как очевидный способ прикурить сигарету и им пользовались по большей части курильщики, но канули в лету те времена. В нынешнее время — это отличный способ подзарядить телефон или подключить навигатор а, то и целый видеорегистратор и другую электротехнику вместо того, чтобы использовать прикуриватель ваз 2110 по его прямому назначению.

Прикуриватель ВАЗ 2110

Диагностика устройства

Как бы иронично не звучало, но в большинстве своем прикуриватель ваз 2110, ломается вследствие эксплуатации не по прямому назначению, в частности, владельцы автомобилей начинают подключать различные виды электроники, которые в свою очередь потребляют большие объемы электрического тока. Любой электрик скажет, что как бы там не звучало, но на деле электрическая схема довольно проста и прикуриватель ваз 2112 не требует особых навыков.

prikur

Прикуриватели не горят. А штекеры?
Прикуриватели не горят. А штекеры?

ПРИНЦИПИАЛЬНО И ПРОИЗВОЛЬНО

Виновником пожара признали зарядное устройство для телефона, подключенное к гнезду прикуривателя. Владелицу автомобиля искренне жаль. Но сейчас нас интересует не причина возгорания конкретного авто, а общий вопрос: не опасно ли вставлять в такое гнездо что-то, кроме штатного прикуривателя? Аргументы вроде «да мы все так делаем!» неубедительны.

Неоспоримый авторитет в подобных спорах — изготовители автомобилей: что они скажут, то и верно. Однако у всех по-разному. «Хёндай», например, вставлять в гнездо прикуривателя электрические приборы разрешает, однако только те, что с его клеймом. «Форд» допускает вставлять разъемы, но опять-таки с условием: соответствующие некоему стандарту SAE (номер стандарта не указан, а если бы и был назван, то что с того простому потребителю?). «Сузуки» категорически запрещает использовать гнездо для подключения посторонних потребителей. Настолько же принципиальна . А вот другой «китаец» — ZX не против, лишь бы ток потребителя не превышал 10 А… Сколько производителей, столько и рекомендаций. А что говорят стандарты? В них ясности не больше.
