Когда необходимо производить замену патрубков системы охлаждения? Все очень просто — тогда, когда они трескаются, лопаются, рвутся и начинают пропускать охлаждающую жидкость. У меня случилось нечто подобное — на некоторых патрубках появились грыжи в районе хомутов. Утечек жидкости не было, но их внешний вид говорил, что это может произойти в любой момент. Поэтому было принято решение заменить все патрубки, а так же термостат и, за одно, залить новый антифриз.

Что бы получить доступ к патрубкам на Калине нужно снять воздушный фильтр и гофру, идущую от него к дроссельному узлу.

Так же, предварительно слейте охлаждающую жидкость. Делать это лучше на холодном двигателе, что бы не обжечься. Сливать нужно с блока цилиндров и радиатора. Сливное отверстие на блоке находится прямо за модулем зажигания (поэтому его тоже нужно снять), а на радиаторе — слева внизу.

Как я сливал антифриз? Отрезал половину пластиковой бутылки (получилось что-то вроде лейки) и на само горлышко одел шланг. Бутылку подставил под сливное отверстие, а второй конец шланга вывел под двигателем в ведро. Получилось очень удобно. Напор сливаемой жидкости можно контролировать крышкой на расширительном бачке (приоткрывая\закрывая ее).

После того, как ОЖ полностью слита можно приступать к снятию патрубков и термостата. Здесь ничего сложного — откручиваете хомуты и снимаете патрубки и шланги. Единственное, что вызвало у меня затруднение — снятие отводящего и подводящего патрубков печки. Уж очень неудобно находятся хомуты, пришлось немного повозиться.

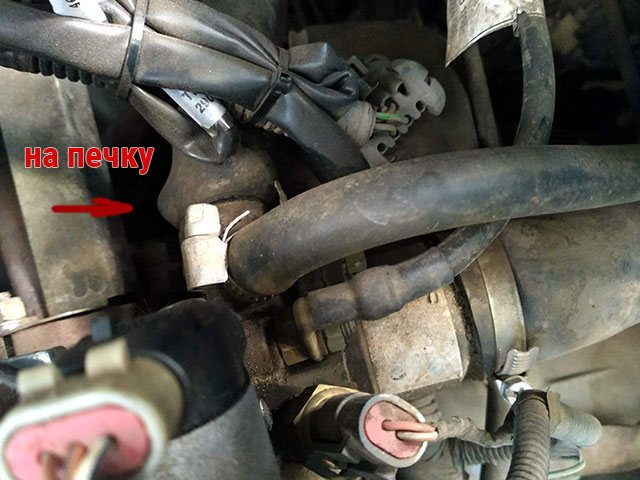

Сняв патрубки, я понял, что новый термостат я купил не зря. В штуцере, идущем на печку, была довольно большая дыра. Как я понимаю, она появилась в результате взаимодействия антифриза и его присадок с металлом. Остальные выходы термостата были немного в лучшем состоянии, но следы взаимодействия с ОЖ присутствовали.

Назначение термостата

Его назначение в автомобиле – контроль температуры охлаждающей жидкости и предупреждение перегрева двигателя. Регулировать температуру помогает клапан системы охлаждения, который автоматически открывается при повышении температуры и закрывается, если ОЖ слишком холодная (благодаря этому сокращается время прогрева двигателя).

Охлаждающая жидкость может двигаться по малому и большому кругам. При быстром прогреве термостатом перекрывается большой круг, тогда жидкость поступает по малому. При 85 градусах клапан начинает открываться, при 100 градусах он открыт полностью.

Работа термостата полностью механизирована. Клапан открывается, делая возможным движение ОЖ по большому кругу, из-за термочувствительного элемента, плавящегося при нагревании.

Принцип работы и неисправности термостата на авто

Итак, для нормальной работы ДВС с сохранением его ресурса необходимо постоянно поддерживать оптимальную температуру охлаждающей жидкости. Если просто, в процессе работы двигатель не должен быть как слишком холодным, так и слишком горячим.

Именно по этой причине рабочая температура силового агрегата должна удерживаться в строго определенных рамках. Для этого в системе охлаждения мотора постоянно циркулирует рабочая охлаждающая жидкость (ОЖ, антифриз или ТОСОЛ).

Эта охлаждающая жидкость циркулирует по специальным каналам, которые выполнены в блоке двигателя и

ГБЦ

. Также от мотора через патрубки антифриз попадает в радиатор охлаждения, который обдувается потоками встречного воздуха.

Так вот, именно благодаря термостату горячая жидкость из блока двигателя способна проникать в радиатор охлаждения. Получается, термостат является клапаном, который перекрывает или открывает канал для подачи ОЖ в радиатор.

• Пока мотор холодный, термостат закрыт, ОЖ циркулирует только внутри двигателя. При этом двигатель быстро прогревается и выходит на рабочие температуры, так как нагрев активно растет.

Однако после того как температура жидкости составит около 85 градусов Цельсия, клапан начнет открываться, пропуская часть жидкости в радиатор. После нагрева жидкости до 98-100 градусов клапан термостата откроется полностью.

Затем, когда ОЖ пройдет через радиатор и температура жидкости понизится, произойдет постепенно закрытие клапана, что уменьшит поток горячей жидкости от мотора в радиатор или полностью перекроет подачу. Результат — автоматическое поддержание заданной температуры двигателя в определенных рамках (например, 85-98 градусов по Цельсию).

В свою очередь, это позволяет получить максимальную отдачу от мотора и повысить его КПД, эффективнее сжигать топливо, избежать коксования и нагара в цилиндрах, повышения токсичности выхлопа и т.д. При этом ресурс агрегата не страдает, так как двигатель работает в условиях оптимального нагрева (без перегрева или недогрева ДВС).

Читать далее: Покраска авто своими руками хаки. Покраска уаз в камуфляж

Также отметим, что термостат является полностью автономным решением, которое работает благодаря законам физики. Если коротко, в основе такого клапана лежит твердотельный термочувствительный элемент, который попросту плавится от нагрева.

В результате плавления открывается клапан. Затем, после охлаждения, термочувствительный элемент возвращается в исходное состояние, что приводит к закрытию клапана. Таким образом, термостат позволяет охлаждающей жидкости двигаться только по малому кругу (минуя радиатор) или по большому кругу (через радиатор).

Само собой, как и любое устройство, термостат со временем может выйти из строя. При этом неисправный термостат может стать причиной серьезных проблем. Чтобы избежать последствий, важно знать, какие признаки неисправного термостата.

Среди основных симптомов можно выделить:

• мотор не прогревается, долго или вовсе не выходит на рабочие температуры, печка дует холодным воздухом (термостат заклинил в открытом положении);
• двигатель перегревается без других видимых причин, вентилятор охлаждения крутит постоянно (термостат не открывается);
• проблема плавающая, когда сначала двигатель выходит на рабочие температуры, но затем после нескольких открытий и закрытий термостата начинается или перегрев, или сильное охлаждение силового агрегата (термостат частично или полностью подклинивает в открытом или закрытом положении);

В любом случае, проблему нужно решать. Как правило, оптимально сразу заменить термостат или, как минимум, его почистить. Так или иначе, устройство нужно снимать. Далее мы рассмотрим, как заменить термостат на Лада Калина.

Замена термостата ВАЗ 1118 (Лада Калина) своими руками

1. Слить охлаждающую жидкость.

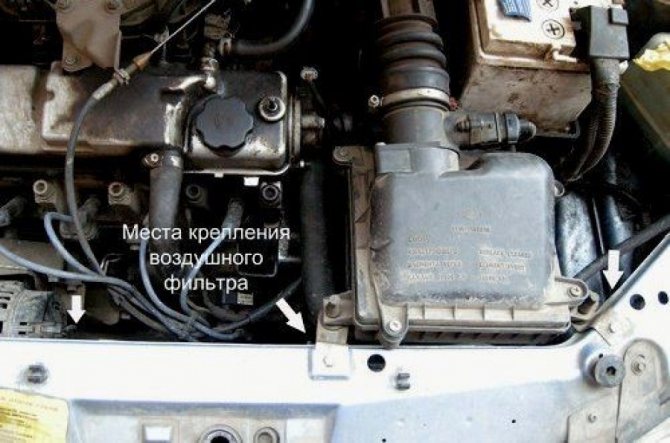

2. Демонтировать воздушный фильтр. Для этого выполнить следующие действия:

2

3

• Со стороны моторного отсека открутить 2 верхних болта и гайку. Отложить их в сторону.
• Снять с клапана рециркуляции разъем, который находится на корпусе фильтра.

4

Замена термостата на Лада Калина

Из данной инструкции мы узнаем, как произвести замену тормозных колодок.
Ни для кого не секрет, что термостат является одним из важнейших элементов автомобиля. Охлаждающая жидкость вращается по малому и большому кругу. Можно сказать, что механическая функция.

Дело в том, что если термостат будет неправильно работать, тогда стабильный температурный режим 90 градусов будет сбиваться.

Для того, чтобы проверить термостат, вам не обязательно демонтировать данную деталь с автомобиль. Вам нужно двигатель запустить, после этого мы аккуратно дотрагиваемся до патрубка нижнего .

При нормальных обстоятельствах он в нале будет холодным, после чего начнёт нагреваться. Когда он начинает нагреваться — клапаны открываются.

Ещё есть один способ проверить термостат. Его демонтируем, после берем и опускаем патрубок в горячую жидкость. Далее нам нужно отследить открываются ли клапаны. Ниже предоставлен фотоотчёт в котором процедуру мы рассмотрим более подробно.
Для того, чтобы заменить деталь, нам потребуются следующие инструменты:

1. Термостат (новая деталь).
2. Герметик.
3. Ключи гаечные с головкой на 12 и 13.
4. Отвёртка крестовая.
5. Таз, куда мы будем сливать жидкость.
6. Жидкость охлаждающая.

О том, как заменить термостат:

• Для начала мы сливаем охлаждающую жидкость.
• Корпус фильтра аккуратно снимаем.
• Хомуты, которые крепят шланги нам нужно немного выкрутить и ослабить, здесь понадобится отвёртка крестообразная.
• Шланги от патрубков аккуратно отсоедияем.
• Для того, чтобы выкрутить термостат, нам нужно аккуратно выкрутить болты крепления с помощью ключа шестигранного.
• Корпус раскрываем, кольцо уплотнительное снимаем.
• НА пластину мы нажимаем и прокручиваем.
• Термостат мы достаём.
• Ну а далее нам нужно установить всё в обратном порядке.

Если вдруг вы хотите заменить деталь в сборе:

• Нам нужно в начале шланги патрубков отсоединить, которые располагаются на крышке.
• Далее нам нужно шланги отсоединить.
• Теперь уберем фишку от датчика.
• Далее понадобится ключ торцевой на тринадцать с помощью его мы выкручиваем гайку.
• Далее гайки, которые крепят термостат нам нужно выкрутить.
• Термостат снимаем, прокладку убираем.
• Датчик охлаждающей жидкости снимаем.
• Далее вы можете установить всё в обратной последовательности.
• Новую жидкость мы заливаем.
• Посмотрите есть ли подтёки или нет. Хомуты подтяните.

вот это купленный термостат.

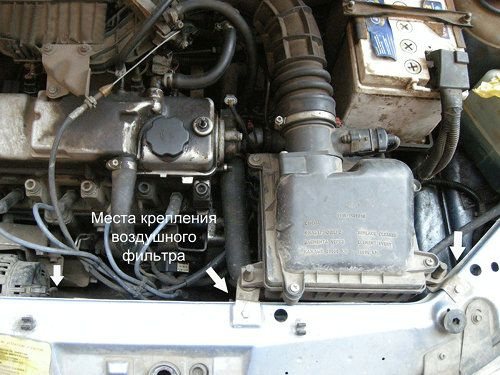

Для начала нам нужно жидкость слить. Теперь фильтр воздушный демонтируем. Для этого выкрутите болты крепления.

В моторе есть ещё одна гайка.

Обратите внимание на корпус фильтра, там имеется клапан с которого мы аккуратно снимаем разъем. Клапан сдвиньте в сторону.

Разъём датчика аккуратно снимаем, хомут ослабляем, а шланг воздушный сдергиваем.

корпус мы аккуратно прокручиваем, потяните его после вверх, а потом отложите в сторону.

Теперь нам нужно почистить. После того, как мы всё почистили, нам нужно место обработать с помощью герметика, если герметика нет, тогда можем взять прокладку бумажную.

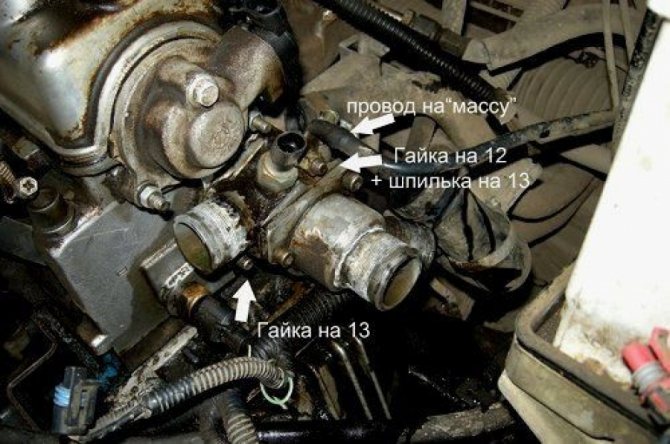

Теперь возьмём ключ на двенадцать и выкрутим гайку крепления. Провод массы снимаем. Теперь нам нужно взять ключ на 13 и шпильку верхнюю выкрутим. Чтобы термостат сдёрнуть нам нужно его пошатать из стороны в сторону.

Далее вы можете выполнить сбор в обратном порядке. МЫ собрали всё, после можете залить жидкость новую. После того как вы всё закончили, тогда ввам нужно проверить функционирует ли термостат или нет.

• Не спите за рулем. Тест-драйв KIA Ceed с комплексом Drive Wise

Смотреть все фото новости >>

Стоит ознакомиться:

• Как заменить топливный фильтр Лада Калина своими руками. Установка новой сеточки бензонасоса
• Алгоритм замены радиатора ВАЗ 2115
• ВАЗ 2109 алгоритм самостоятельной замены прокладки головки блока цилиндров

1. Устанавливать термостат нужно в обратном порядке. Температурный датчик стоит демонтировать со старого термостата.

9

1. Вернуть массовый провод на верхнюю шпильку крепления.
2. Присоединить шланги, залить ОЖ в систему охлаждения. Воздушные пробки обязательно нужно удалить.
3. Чтоб проверить герметичность соединений после сборки, нужно завести двигатель. При этом не должно появиться никаких подтеков. Если нужно, подтянуть хомуты.

После замены термостата Лада Калина температура ОЖ при движении не должна превышать 90 градусов.

Работа термостата

В системе охлаждения автомобиля одной из наиболее важных деталей является термостат, относящийся к узлу машины. Благодаря этому простому устройству небольшого размера в системе постоянно держится правильная температура охлаждающей жидкости. А ещё оно сохраняет в тонусе двигатель.

Данное термочувствительное устройство необходимо в автомобиле для недопущения перегрева двигателя, а также для контроля за температурой охлаждающей жидкости. Делается это при помощи двух клапанов, которые находятся в данной системе. Когда температура становится выше нормы, они автоматически открываются. И наоборот, когда она снижается – клапаны затворяются. Это очень хорошо в холодное время для сокращения времени на прогрев мотора. Движение жидкости может осуществляться как по большому, так и по малому кругу.

Для того чтобы быстрее прогреть двигатель, она идёт по малому кругу, при этом большой блокируется. Приоткрывается он только тогда, когда температура охлаждающей жидкости достигает восьмидесяти пяти градусов, а целиком разблокируется только при ста градусах.

Это полностью механическое устройство, которое работает только по законам физики. Процесс открывания клапана термостата проходит при помощи твёрдого термочувствительного элемента. При нагревании он плавится, в результате раскрывается заслонка для беспрепятственного хода охлаждающей жидкости по большому кругу.

Как поменять термостат на Калине

Итак, для того чтобы произвести замену, необходимо придерживаться следующих условных этапов работ: 1. Первое что необходимо сделать, это отсоединить датчик, который подключен к блоку воздушного фильтра. После чего, для удобства выполнения работ, необходимо полностью демонтировать корпус воздушного фильтра, который крепится на трех точках опоры (две так называемые резинки и одно крепление в районе аккумулятора).

2. Прежде чем приступать ко второму этапу – сливу охлаждающей жидкости из системы, необходимо определиться, то каким образом это лучше сделать. Существуют множество различных способов, но наиболее популярны всего два из них. Первый и наиболее быстрый, это слив жидкости их системы с использованием обычного электрического компрессора (для накачки воздуха в камеры или шины автомобиля). При таком методе, не потребуется яма или подъемник, а работы, возможно, выполнять на улице, стоянке или любом другом удобном для вас месте. Очевидным преимуществом такого способа, является то, что автовладельцам не придется снимать патрубки с системы охлаждения, и отворачивать пробки с блока цилиндров. Для выполнения работ потребуется пустая емкость объемом не менее 4-6 литров, компрессор со специальным приспособлением. Откройте крышку расширительного бачка, ослабьте хомут и снимите небольшой шланг с бачка, а торчащий штуцер залепите липкой лентой. Шланг надежно поместите в подготовленную заранее емкость. После чего поместите шланг компрессора в расширительный бачок, и кратковременными включениями нагнетайте давление воздуха в нем. Охлаждающая жидкость начнет поступать в подготовленную вами тару. Процедуру проводите до полного осушения системы. Учтите, что после выполнения слива, термостат может содержать некоторое количество жидкости, будьте к этому готовы.

Второй способ, как многие уже догадались, это открыть пробку на бачке, радиаторе. Открутить на блоке цилиндров (расположенном на днище авто) сливной болт и просто слить весь тосол. 3. Теперь, при помощи отвертки, можно ослабить хомуты и отсоединить все шланги, которые присоединены к термостату. 4. Для того, чтобы снять сам термостат, возьмите шестигранник (на 5) и открутите три крепежных винта. Если узел не отсоединяется, аккуратное расшатайте его или подцепите отверткой в местах соединения. Отсоедините неисправный термостат.

5. Очистите соединительный узел от следов накипи и прочих загрязнений. Заодно воспользовавшись моментом, рекомендуем поменять и сам уплотнитель. 6. Далее, остается только установить новый термостат (не забывая об уплотнителе), закрепить его болтами. 7. Подсоедините, и как следует, затяните все шланги. Закройте пробки на радиаторе и на днище (если ранее небыли закручены). 8. Залейте необходимое количество тосола в расширительный бачок вашего автомобиля. 9. Верните на место корпус воздушного фильтра и подключите отсоединенные ранее датчики.

Важные моменты

При производстве всех этапов работ, не допускайте попадания тосола в разъемы отсоединенных вами датчиков и систему подачи воздуха. Для того чтобы избежать возможных неприятностей, можно обернуть датчики, проводку и электрику в целлофановые пакеты. В силу того, что стоимость термостата достаточно демократичная, рекомендуется менять узел целиком. При покупке, желательно приобретать оригинальные ВАЗовские изделия, так как не оригинальные детали могут отличаться характеристиками крепления. Что значительно затруднит процесс установки.
