P0420 — код ошибки «низкая эффективность катализатора»

Код ошибки P0420 расшифровывается как: «эффективность системы каталитического нейтрализатора ниже порогового уровня». Это говорит об очень слабой пропускной способности катализатора. Если автомобиль оборудован сразу двумя нейтрализаторами, то данная ошибка может также иметь код P0430. В английском варианте описание неисправности будет звучать как Catalyst System Efficiency Below Threshold (Bank 1) или (Bank 2). Нетрудно догадаться, что проблема, скорей всего, будет свидетельствовать о завершении срока службы катализатора, хотя есть надежда, что это плохое топливо или вышла из строя вторая лямбда.

Условия формирования DTC P0420

ECM, в процессе контроля, сравнивает сигналы 1-го и 2-го датчиков в течении заданного временного интервала, вычисляя длительность сигнала напряжения, и если она выходит за пределы заданного порога, «мозг» автомобиля, интерпретирует это, как нарушение работы нейтрализатора. Пороговое значение разности между амплитудами переднего S1 (берется за эталон) и заднего S2 кислородных датчиков составляет более в 0,7 раза за одну минуту. Но лампочка чека, сигнализирующая о фиксации ошибки в памяти блока ECM, загорается не моментально, а лишь когда снижение характеристик эффективности каталитического нейтрализатора происходит на протяжении 100 секунд, причем нагрузка на двигатель должна составлять от 21 до 63% при вращении коленвала 1 720 — 2 800 об/мин, а температура катализатора превышать 500 градусов.

Сигнал от кислородного датчика

При нормальном функционировании каталитического нейтрализатора сигнал подогреваемого кислородного датчика, находящегося на выходе, переключается медленно между значениями обогащенного и обедненного состояниями. Частое переключение лямбда-зонда между данными состояниями и указывает на снижение эффективности нейтрализатора. В результате чего его способность аккумулировать кислород снижается.

Задача катализатора заключается в окислении угарного газа и нейтрализации выбросов углеводородов СО2, дабы уменьшить концентрацию вредных веществ. За этим процессом, начиная со стандарта Евро-3, следят два кислородных датчика. Происходит постоянное сравнение сигналов первой и второй лямбды с целью регистрации сближения их показаний. Поэтому код ошибки P0420, в свое время, побеспокоит всех владельцев автомобилей, в том числе таких как: ВАЗ, Nissan, Toyota, Chevrolet, Ford, Honda или других выпустившихся после 1996 года и имеющих в выпускной системе 2 лямбда-зонда.

Код неисправности Р0420 появляется тогда, когда в выхлопных газах обнаруживается кислород и остатки несгоревшего топлива.

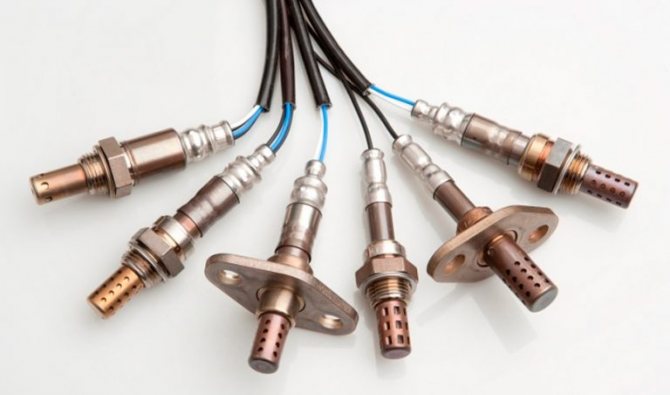

Контроль качества топливной смеси при помощи лямбда зонда

Был подсчитан оптимальный состав топливной смеси (14,7 частей воздуха на одну часть горючего), при сжигании которого образуется меньше всего вредных газообразных отходов, нейтрализацию которых успешно проводит катализатор. Диапазон максимально эффективного действия катализатора очень узок – сотая доля (1= 1±0,01). Такую точность, подаваемой порции воздуха может, обеспечить только электронный контроль. Его осуществляет ЭБУ бортового компьютера. А периферийным звеном в этой цепи является датчик остаточного кислорода — лямбда зонд.

Как ни странно, но количество подаваемого воздуха измеряется не там, где воздух всасывается в топливную систему, а путем подсчетов на основе данных об избыточном кислороде в выхлопных газах. Вот данные об этом параметре и передает в ЭБУ лямбда-зонд, который поместили перед катализатором в выхлопном коллекторе. Итак, контроллер считывает сигналы с кислородного датчика. Тот сообщает о наличии в выхлопе свободных молекул кислорода, не вступивших в реакцию горения. Это означает, что доля топлива была мала и следует ее увеличить. Анализирует и делает свои подсчеты, ЭБУ отправляет задания для увеличения (или уменьшения) порции горючего, необходимого для данного объема воздуха.

Как ведет себя автомобиль (признаки ошибки р0420)

В зависимости от того, какой из двух вариантов неисправности катализатора наступает (забился или началось разрушение), то и машина будет проявлять их свойственными признаками. Кроме того, что на панели приборов загорится чек энджин, а в некоторых авто и лампочка перегрева катализатора, выхлопные газы уже не будут соответствовать нормам ЕВРО 3-5. В целом, признаками, при которых выскочит ошибка P0420 (P0430), могут быть:

Расположение катализатора и датчиков кислорода

• повышенный расход топлива;
• снижение динамики двигателя;
• изменения запаха выхлопных газов (стал очень неприятным);
• дребезг со стороны каталитического нейтрализатора (если рассыпается);
• иногда нестабильный холостой ход;
• могут появиться трудности с запуском двигателя. Так что, если Вы одновременно наблюдаете более двух из этих признаков, скорее всего, у автомобиля проблемы с катализатором, и без диагностики, чтобы точно узнать код неисправности, не обойтись!

Как проверить катализатор на машине

Диагностировать неисправность катализатора водитель может самостоятельно, при наличии должных знаний и необходимого оборудования. Также практически любой автомобильный сервис выполняет платную проверку катализатора. Можно выделить 3 основных способа, как проверить катализатор.

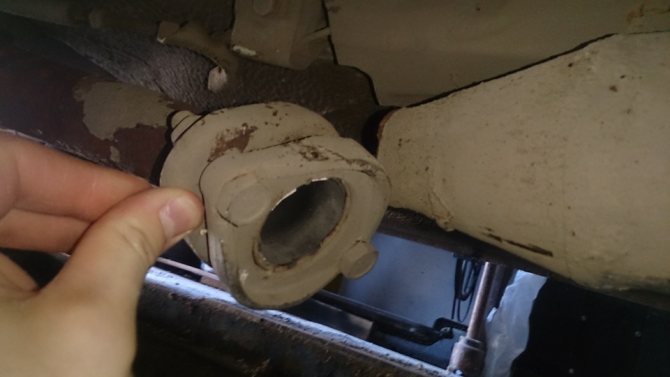

Метод 1: Визуальный осмотр

Наличие проблем в работе катализатора можно определить «на глаз». Если корпус детали деформирован, велик шанс, что повреждены «соты» катализатора. При этом снаружи не получится осмотреть устройство на забитость грязью и продуктами сгорания, соответственно, потребуется снимать катализатор с автомобиля.
Проблема кроется в том, что снять катализатор с автомобиля довольно трудно. Для этого потребуется яма или подъемник, поскольку система выхлопа находится на днище машины. Кроме того, у каждой модели машины свой принцип демонтажа устройства, с которым можно ознакомиться в технической литературе по конкретному автомобилю. Также проблемой является «прикипание» фиксатора катализатора, из-за чего часто снять деталь удается только с использованием «болгарки».

Сняв катализатор, необходимо осмотреть его на наличие просветов. Забитый грязью катализатор можно почистить или заменить на новый.

Важно: Не на всех автомобилях конструкция катализатора позволяет осмотреть его внутренности и определить их чистоту.

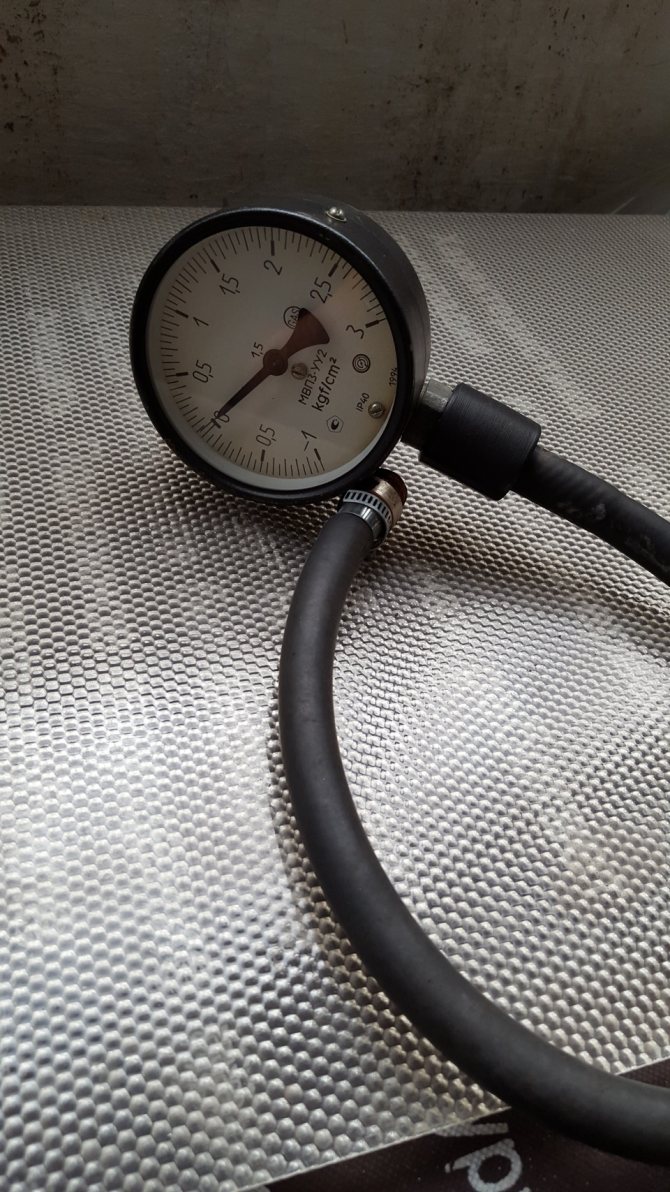

Метод 2: Проверка на противодавление

Самый распространенный метод проверки катализатора на машине, который не требует его демонтажа. Суть проверки на противодавление заключается в том, что измеряется давление выхлопа машины, которое после сравнивается с идеальными показателями. Для диагностики автомобиля подобным способом потребуется манометр и импровизированный переходник для его подключения.

Как в первом методе, машину лучше поднять или загнать на яму. Далее необходимо снять первый лямбда-зонд (он же датчик кислорода), и на его место подключить манометр. Поскольку напрямую вкрутить его не получится, необходим переходник, которым может выступать резиновый шланг. Важно его соединить таким образом, чтобы создать полную герметичность. После этого двигатель заводят и поднимают обороты до 2500-3000 за секунду, поддерживая их 10-15 секунд. За это время необходимо зафиксировать показания манометра. Далее значения сравниваются со следующими данными:

• 0,3 кгс/см2 – катализатор в норме;
• 0,35 кгс/см2 – если двигатель не дорабатывался, значение повышенное. Для доработанных моторов показатель в норме;
• 0,5 кгс/см2 и выше – имеются явные проблемы с катализатором.

Выше названы средние цифры, которые могут быть применены, как ориентиры. В идеале, при диагностике лучше найти показания для конкретной модели машины.

Метод 3: Диагностика мотор-тестером

Мотор-тестер представляет собой комплект оборудования, которое позволяет определить состояние многих параметров машины на основе осциллограммы. При подобном способе проверки диагностическое устройство устанавливается вместо свечи зажигания, после чего двигатель стартует и снимаются осциллограммы. На их основе специалисты делают выводы о состоянии катализатора автомобиля.

Устранив вовремя проблемы с катализатором, можно избежать дорогостоящего ремонта двигателя и значительно снизить расход топлива.

(427 голос., средний: 4,57 из 5)

Похожие записи

• Причины вибрации руля на скорости, при торможении и на холостом ходу

• Как проверить автомобильный генератор мультиметром

Основные причины возникновения кода P0420

При правильной эксплуатации ресурс работы катализатора составляет не менее 200-250 тыс. км, но если регулярно заправляться топливом, в составе которого будут примеси с большой концентрацией свинца, его разрушение будет ускоренным. Также, вследствие плохого горючего или неисправной работы зажигания и газораспределения, нарушается компрессия, и появляются пропуски зажигания, что напрямую способствует как уменьшению срока службы каталитического нейтрализатора, так и, собственно, появлению ошибки с кодом Р0420 или Р0430.

Основные причины свечения индикатора Check Engine

1. На ходу загорается «Чек». Причиной может быть недостаточный уровень масла в двигателе. Для того чтобы убедиться в этом, следует остановить машину, открыть капот и внимательно прослушать работу мотора. Если силовой агрегат работает ровно, без посторонних шумов, не стучит, отсутствуют подтеки любого рода, все детали корпуса герметично закрыты – значит, причина не в этом. Когда проверяется уровень масла при помощи щупа, помните, что машина должна находиться на максимально ровной поверхности. В противном случае погрешность может составлять плюс-минус несколько литров. В случае выявления хотя бы одного из указанных недостатков, необходимо срочно обратиться к помощи высококвалифицированных специалистов.
2. Загорается «Чек» при ровной работе мотора. Если на холостых загорается «Чек», скорее всего, неисправна работа сечей зажигания. Возможно, что какая-то из них вышла из строя. Также одна из причин — некачественное горючее. Обычно данная поломка обнаруживается сразу же после выезда с заправки. В данном случае это уже не такая редкость для нашего региона. Если загорелся «Чек», причины которого связаны с качеством топлива, залейте горючее с более высоким октановым числом или поменяйте заправку.

Методы проверки и решение неполадки

В некоторых случая необходимо проверить исправность кислородного датчика или выхлопную систему и коллектор на наличие утечек. Утечки и подсосы могут повлиять на работу датчиков О2 и послужить причиной появления кода ошибки P0420, но все же, чаще эта проблема напрямую связана лишь из состоянием катализатора.

Несколько советов по плану устранения проблемы

Прежде чем начать диагностику, дабы сэкономить время на выяснения причины и устранения проблемы, советуем произвести несколько простых проверок, а затем приступать к дальнейшему, сложнейшему решению неполадки. Итак:

1. Первым делом, вспомните, на какой заправке вы заправлялись и то ли топливо залили, что и всегда. А также убедитесь, что симптомы попадания ОЖ в двигатель, также, как и расход масла — отсутствуют.
2. Проверить момент опережения зажигания. Уменьшение угла опережения зажигания ниже требуемого может увеличить температуру выхлопных газов и, со временем, снизить эффективность работы катализатора.
3. Проверьте разъем 2-го («заднего») датчика кислорода.Убедившись, что все это было без изменений, придется-таки подключать компьютер для снятия данных с электронного блока управления.

Проверка работы каталитического нейтрализатора и его параметры

Для оценки эффективности работы катализатора необходимо сравнение графиков выходящего напряжения между «верхним» и «нижним» кислородными датчиками, а также смотреть на данные корректировки топливоподачи.

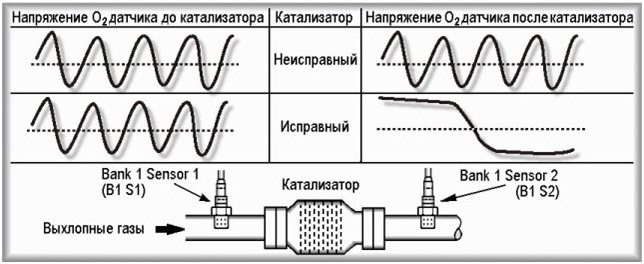

Показания датчика кислорода на осциллографе

Выходное напряжение кислородного датчика, считываемое компьютером автомобиля, будет уменьшаться при обеднении смеси и увеличиваться при её обогащении. Нормальное чтение для кислородного датчика будет колебаться между 900 милливольт (обогащенное состояние) и 100 милливольт (обедненное состояние).

Краткосрочная корректировка, в идеале, должна стремится к «0», но на двигателе с пробегом отклонения от нормы до 10% является приемлемым. А когда корректировка топливоподачи превышает 25%, то возникает еще и долгосрочная корректировка, так что, если присутствуют оба значения – это свидетельствует о проблеме приготовления топливно-воздушной смеси. Поэтому обратите внимание на наличие дополнительных кодов неисправностей.

Как можно устранить неисправность, связанную с ошибкой P0420

Некоторые автовладельцы, по незнанию происхождения ошибки P0420, могут начинать устранение проблемы с чистки заслонки или замены датчиков, влияющих на расход воздуха и топлива. В то время как, если и нужно пробовать что-то заменить, так это:

Во-первых – поменять местами лямбда-зонды, верхний и нижний, поскольку они одинаковы и могут замещать друг друга. Следовательно, если проблема именно в нерабочем втором кислородном датчике, то код ошибки поменяется (как вариант, может появится ошибка P0134).

Во-вторых – заправится другим бензином, более качественным, и немного поездить (если это из-за топлива, то пара дней изменит ситуацию).

Третьим шагом на пути к устранению неисправности может быть проверка катализатора, а точнее, его пропускной способности (есть несколько методов). Внутреннее разрушение катализатора обычно происходит из-за ненормальной работы систем двигателя до катализатора. Повышенная температура работы нейтрализатора обычно является причиной, как появления данного кода, так и выхода его из строя. Например, пропуски зажигания могут привести к повышенной рабочей температуре катализатора.

Как решить проблему малой эффективности работы катализатора

Поскольку чаще всего ошибка P0420 выскакивает при отслужившим свое катализаторе, скорее всего, проблему малой эффективности работы системы каталитического нейтрализатора ниже порогового уровня, придется решать путем замены на рабой или перепрошивки ECM на другую норму токсичности (под EURO2).

Самым дорогим (около 40 000 р.) методом ремонта будет замена катализатора на новый оригинальный.

В разы дешевле (5-6 тыс. руб) – заменить на универсальный катализатор. Его эффективность работы несколько хуже (оригинал керамический, а такой часто из железа), ресурс всего лишь около 30-50 тыс. км, и не все автомобили к такому изменению положительно отнесутся. Зато вам не придется делать каких-то программных изменений. Приблизительно в столько же обойдется покупка б/у оригинала на разборке.

Когда нормы токсичности вам не важны, то относительно недорогим вариантом станет установка пламегасителя. Такое решение предусматривает вырезание банки катализатора и установки обманки второй лямбды.

Бюджетный вариант, включающий перепрошивку и установку обманки (механической или электронной), – перевод автомобиля на пониженную норму токсичности. Такое решение проблем, появившихся с кодом р0420, не только устранит неисправность, но и позволить «дышать двигателю полной грудью», ведь все эти нормы здорово урезают мощностные возможности ради соответствия экологическим стандартам. Данный метод предусматривает удаление катализатора из выхлопной системы, а установка двухканального эмулятора даст возможность точно настраивать параметры времени отклика, скорость сигнала и его смещение.

А если пропускная способность каталитического нейтрализатора еще в пределах нормы (0,21 кг/см² при 2000 об/мин), поскольку сигнал о потребности замены катализатора может появляться даже при 70% работоспособности, то можно временно поставить проставку под лямбда-зонд. Такое решение самое дешевое, но не панацея и подходит далеко не всем.

Надеюсь, вам помогут все вышеописанные методы решения неисправности, связанной с кодом P0420, и у вас больше не возникнет вопросов типа: «почему появилась ошибка р0420 и как её устранить», а полученными знаниями вы поделитесь в соцсетях с друзьями. Нам же напишите отзыв, получилось ли устранить проблему, сколько это стоило, и какой именно метод помог разобраться с причиной слабой эффективности катализатора.

Всем привет. Сегодня хотим не много внести ясности о том как работает катализатор, как диагностируется, почему не горит ошибка при забитом катализаторе и многое другое.

Для каталитического нейтрализатора существует несколько вариантов, когда можно сделать вывод что катализатор пришел в негодность.

Начнём с первого примера — это слабая пропускная способность катализатор, в следствие сильного нагара на сотах катализатора. Обычно это происходит из-за не качественного топлива (присадок в нём), или же обильного попадания масла или антифриза в камеру сгорания. В этом случае керамика покрывается обильным слоем нагара, и в прямом смысле этого слова, соты катализатора зарастают. Это обычно сопровождается снижением тяги после активной езды по городу или простою в пробках, особенно в жаркое время года.Так же снижение тяги можно заметить при езде по трассе, спустя некоторое время езды по трассе, машина начинает сложнее набирать скорость, иногда вовсе не может развить скорость выше 100 км ч, если дать машине остыть, она снова начинает хорошо ехать. Если не принять никаких мер по ремонту катализатора, ситуация усугубляется, машина на холодную едет хорошо, ну после прогрева так же начинает тупить, уже не важно в пробке вы стоите или едите по трассе. В совсем запущенных случаях, машина просто заглохнет и больше не заведётся. Параллельно этим симптомам, поднимается расход топлива на несколько литров, начинает плавать холостой ход, в некоторых случаях приходится дольше крутить стартером для запуска мотора. При этом обращаю внимание, при этой неисправности, ЧЕК НЕ ЗАГОРАЕТСЯ

, так как в бензиновом автомобиле пропускная способность катализатора ничем не контролируется.

Следующий вариант выхода из строя катализатора, это оплавление катализатора. Обычно этому подвержены автомобили с ГБО. Вообще наша рекомендация – при установке гбо, сразу же керамический катализатор необходимо либо удалять либо менять на металлический. Так же оплавлению катализатора может способствовать езда на автомобиле с неисправной системой зажигания ( сгоревшая катушка, забитая форсунка, подсос воздуха). Катализатор очень нежная запчасть в автомобиле, и в случае неполадок в системе зажигания, больше всего страдает катализатор. Симптомы оплавленного катализатора очень схожи с симптомами забитого нагаром катализатора, ЧЕК ПРИ ЭТОЙ НЕИСПРАВНОСТИ ТАК ЖЕ НЕ ЗАГОРАЕТСЯ

.

Какие неполадки лямбда зонда отражает загоревшийся «CHECK ENGINE»

Список возможных неполадок в этом приборе достаточно длинный. Конечно, большая часть выявляется в процессе самодиагностики, о чем свидетельствует светящаяся лампочка CHECK. Но есть и такие виды неисправности (уменьшение чувствительности, замедление темпов действия), выявление которых под силу только автосканерам, в процессе тестирования.

Когда горит Чек, то, в случае с λ-зондом, это означает:

1. Некорректный сигнал или полное его отсутствие
2. Слабый сигнал
3. Задержка отклика датчика
4. Выход из строя нагревательного элемента
5. Низкий/высокий сигнал со второго датчика
6. Обрыв/замыкание цепи ДК №2
7. Сильное нагревание спирали накаливания на ДК №2
8. Сбой цепи нагревания ДК. Это самая распространенная ошибка, при появлении которой все предыдущие ошибки постепенно начинают проявляться

Чек катализатора — что делать?

Первым делом обратить внимание на общее поведение своей машины. Если автомобиль работает нормально: не глючит, мощность мотора не упала, расход горючего не вырос, то для начала можно попробовать просто сбросить сигнал.

Это можно сделать или отсоединив на какое-то время клеммы, или применив диагностический сканер. Довольно часто причиной такого сигнала бывает, горючее особо низкого качества, залитое в бензобак.

Но возможен и другой вариант. Светящийся «check engine» в отношении катализатора может сигнализировать о его неисправности и даже, полном разрушении. А езда с разрушенным катализатором может закончится тем, что однажды мотор заглохнет и больше не заведется до тех пор пока неисправный катализатор не будет снят.

ВАЖНО! Если катализатор выходил из строя постепенно, то и снижение, и рост расхода горючего происходили плавно, и вы могли просто не заметить происходящих изменений.

Но мы все же решимся порекомендовать на первое время поставить обманку датчика.

Возможные причины загорания лампочки катализатора

Причины по которым может случится разрушение катализатора могут быть самыми разными. Ошибка нейтрализатора – это довольно частая проблема у автомобилистов, чей каталитический элемент уже служит достаточно давно. Но всё же, давайте рассмотрим некоторые причины, по которым может произойти разрушение нейтрализатора и загорание ошибки CHECK ENGINE (катализатора):

• 1. Первая и самая очевидная причина – это износ каталитического элемента. Увы, но и у этой детали есть срок эксплуатации. Если Ваш катализатор работает в течение многих лет и вдруг вышел из строя, то он просто «отработал своё».
• 2. Повреждение выхлопной системы. Повреждения могут быть как внешние, так и внутренние. От разрушения выхлопной системы в итоге страдает и сам нейтрализатор.
• 3. Огромная нагрузка на двигатель и его тюнинг. От этого катализатор просто прогорает и разрушается, потому как нагрузка, увеличиваясь на мотор, увеличивается и на нейтрализатор.
• 4. «Масложор» двигателя или повышенное потребление машинного масла мотором. При этой проблеме масло «летит», в том числе, и в выхлопную трубу, оседая на каталитическом нейтрализаторе.
• 5. Некачественное топливо. Заливая бензин плохого качества, Вы даете катализатору огромную нагрузку, что его и разрушает.

Если загорелась лампочка катализатора, обращайтесь! Мы поможем!

Не секрет, что наш автосервис является одним из немногих в Москве, где занимаются исключительно каталитическими элементами и выхлопной системой. Это обеспечивает узкую квалификацию наших мастеров, что означает стопроцентное качество проводимых процедур.

• Мы занимаемся не только удалением, заменой, ремонтом нейтрализаторов, но и ремонтными блоками! Если у Вас в автомобиле загорелась лампочка CHECK ENGINE, скорее обращайтесь к нам! Вас порадуют наши цены и профессионализм специалистов автосервиса! Также мы гарантируем Вам прозрачность всех предоставляемых услуг. Прежде, чем начать ремонт, мы проведем БЕСПЛАТНУЮ диагностику вашего каталитического нейтрализатора. А это значит, что весь ремонт, предоставляемый нами, будет у вас как на ладони!

Обманку поставил, но и с ней чек светится. В чем причина?

Причин для такого явления может быть три:

• вам попалась некачественная обманка. (это бывает, особенно, если вы делали и устанавливали её сами или приобрели у непроверенного поставщика. Производители и продавцы попадаются всякие…)
• возможна утечка газов из выхлопной трубы на участке до 2-го датчика.
• вам пора удалить катализатор, он полностью вышел из строя и в любой момент может блокировать двигатель.

Горит сигнал о низкой эффективности катализатора. Что можно сделать?

Если соты катализатора в порядке, то такой сигнал может появиться в двух случаях:

• Возникло нарушение герметичности в выхлопной трубе на её участке до 2-го кислородного датчика. Выход – заделать протечку.
• Ресурс катализатора полностью выработан. Это значит, что соты больше не имеют каталитического покрытия. Здесь как раз и можно поставить обманку датчиков не удаляя катализатор.

+7 Билайн

Контроль выхлопных газов лямбда зондом

Кислород необходим и для химических процессов в катализаторе, для полной нейтрализации угарных газов. С целью контроля и регулирования этого показателя, за катализатором встроили второй лямбда – зонд.

Полное сгорание горючего и максимальное КПД мотора соответствует показателю λ = 1 (коэффициент избыточного кислорода). Смесь горючего с воздухом, при таком показателе, называется стехиометрическая. Отклонение в сторону уменьшения (т.е. λ < 1) означает увеличение доли горючего (богатая смесь). Топливо не сгорает полностью, а выхлопные газы обогащаются несгораемым остатком. Соответственно, увеличение величины λ (λ>1) означает уменьшение доли топлива в смеси. Бедная смесь становится причиной перебоев в работе двигателя. Отклонения от нормы происходит постоянно и ЭБУ находится в режиме непрерывного контроля датчика λ-зонда.

На эффективный уровень работы этот датчик переходит после нагревания до высоких температур (порядка 300 градусов). Это обусловлено его строением. Он работает как гальванический элемент, с твердым циркониевым электролитом, упроченного окисью иттрия и покрытого напылением электрода из платины. Так вот, только после нагревания до нужной температуры твердый электролит проявляет токопроводящие свойства, а значит, на выходах датчика формируется напряжение.

По своей конструкции датчики различаются по количеству проводов и присутствию обогревательного элемента. Первоначально такие приборы нагревались исключительно от выхлопных газов. Они имели 1 или 2 провода. В целях повышения эффективности, датчики снабдили собственной нагревательной системой, они имеют 3 или 4 провода. Такая конструкция значительно ускорила процесс выхода прибора на полную мощность, что вполне отвечало экологическим требованиям.

Пока двигатель не прогрет, ЭБУ пользуется данными других датчиков (ДПДЗ, ДМРВ, датчик температуры охлаждающей жидкости) или, сохранившими в памяти, усредненными показателями. Естественно, будут большие отклонения от нормы идеальной смеси. Водитель сможет наблюдать увеличение расхода топлива, нестабильная работа мотора в холостом режиме, ухудшение динамики авто. Иногда ЭБУ настолько ошибается, когда λ-зонда еще не начал передавать показания, что начинает усиленно сигнализировать о подаче горючего. Бензин на глазах буквально исчезает из бензобака, а из выхлопной трубы валит черный дым.
