Что такое шноркель и как им пользоваться

Зачем нужен шноркель

Главная функция шноркеля – забор чистого воздуха как можно дальше от земли, там где нет пыли, мелких частиц и воды.

Пыль и другие загрязнения способны быстро вывести из строя самый лучший воздушный фильтр. При езде по бездорожью, песку, особенно если вы едете в колонне, на уровне воздухозаборника всегда стоит шлейф из пыли. При влажной погоде загрязнений может быть меньше, но они тяжелее по весу и еще больше засоряют фильтр. Он становится похожим на кирпич уже через 200 км дороги. Как следствие, двигатель перегревается, увеличивается расход топлива. Любителям путешествий по экстремальным маршрутам нужно либо запасаться воздушными фильтрами, либо озаботиться установкой шноркеля.
Вода — даже более опасна для двигателя чем пыль. Если вода попадет в камеру сгорания, то это вызовет гидроудар двигателя и дорогостоящий ремонт. Поэтому если в пыли автомобиль еще может выжить без шноркеля, то в воде никак.

Еще один приятный момент от использования шноркеля – забор холодного воздуха. Без этого «хобота» забор воздуха идет из пространства под капотом. А там всегда жарко. Прохладный воздух снаружи более плотный, а это дает небольшое повышение КПД.

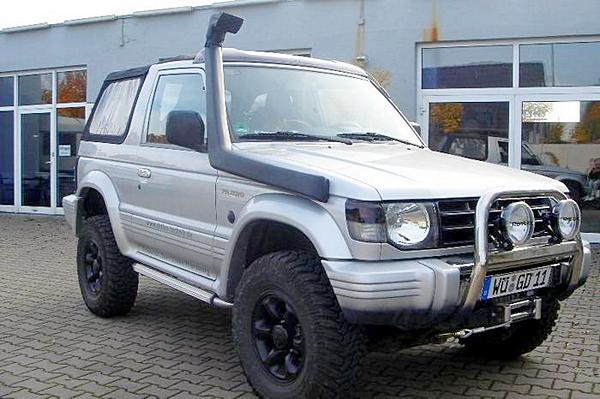

Автомобиль со шноркелем

Виды насадок

Существует несколько типов насадок, каждый из которых по-своему выполняет возложенные на нее задачи.

Гусак – та самая поворотная насадка, в простонародье гусь. По многочисленным отзывам владельцев, хорошо справляется с отведением влаги через дренажные отверстия, но мало эффективен в борьбе с пылью и грязью, которые попадают через шноркель в воздушный фильтр.

На форумах часто разгораются жаркие споры по поводу работы гусака. Одни утверждают, что и с отведением влаги у него большие проблемы, другие говорят, что зачастую его просто неправильно устанавливают. Насадку нельзя надевать до упора, тогда прорези на боках (а они нужны именно для этого) будут справляться со своей задачей.

Циклон – более продвинутый вариант насадки. В зависимости от внешнего вида может называться грибом, кастрюлей, ковшом, коробочкой. В конструкции циклона предусмотрен свой резервуар-пылесборник, который необходимо периодически очищать, вытряхивая скопившийся мусор и пыль.

В основе работы лежит метод эжекции. Эжекция – процесс смешения сред, в котором одна воздействует на другую и выталкивает ее в необходимом направлении.

Проще говоря, сначала воздух засасывается снизу и проходя через сетчатый экран очищается от крупных частиц. После раскручивается лопастями, тяжелые частицы и вода оседают в пылесборнике, а очищенный воздух поступает в двигатель.

Читайте также:

Как ремонтировать слишком бедная смесь ваз 2114

Коробочка, или циклон-2 работает по схожему принципу, но не имеет пылесборника, а сразу выкидывает мусор через специальное отверстие. Также работает «грибок» от американской фирмы Sy-Klone.

Статья в тему: Автомобильный термостат: устройство, принцип работы, самостоятельная диагностика

Стоимость таких насадок может варьироваться от 1000 до 50000 рублей, в зависимости от производителя. Бюджетным вариантом является установка циклона от трактора МТЗ, его можно приобрести за 200-500 рублей.

Насадки на шноркель

Насадка Гусак

Самая простая традиционная насадка – «гусак», короткая изогнутая трубка, которая лучше всего работает повернутой вперед, против хода автомобиля. Если ветер бьет прямо в воздухозаборное отверстие, то в шноркеле создается эффект центрифуги. При этом все капли воды и тяжелые частицы в потоке не попадают в трубку воздуховода, а оседают в дренажной системе и сбрасываются/стекают в боковых прорезях. Если повернуть гусак вбок или отвернуть его назад, то может получиться обратный эффект: насадка начнет вбирать влагу, пыль и мелкие частицы из-под колес или отлетающие от лобового стекла и кузова машины. Поскольку грязь не будет отбрасывать к стенкам (скорость всасывания недостаточная), то она, минуя дренажную систему, будет попадать в фильтр.

Главное правило использования гусака «только вперед», имеет единственное исключение. В случае метели и сильного снега, лучше отвернуть насадку назад, потому что никакой поток воздуха не отбросит крупные мокрые частицы. Также водители отворачивают насадку внутрь, если проходится ехать по лесу: чтобы не зацепиться и не сорвать трубу.

Насадка Циклон

Насадка «Циклон» работает по тому же принципу, но очищает лучше поворотной насадки. Воздух с загрязнениями засасывается в «бочонок» циклона снизу и разбивается по стенкам.

Грязь и вода удаляются через дренажные отверстия. Циклон требует периодической чистки, но это лучше, чем постоянные замены фильтра. Автолюбители, использующие насадку Циклон на шноркель, отмечают потерю КПД и некоторый гул. Такой эффект возникает из-за сопротивления всасыванию.

Читайте также:

Сколько масла заливать в привод реостатного контроллера

Нива : что такое шноркель, сколько стоит и как поставить

Шноркель — это устройство, необходимое для работы двигателя в подводном положении, представляет он собой конструкцию в виде трубы с воздухозаборником.

Что это такое и для чего нужен шноркель

Такое устройство, как шноркель, появилось во время войны и предназначалось для обеспечения возможности работы дизелям подводной лодки под водой без всплытия, подавая воздух с поверхности и выводя отработанные газы. Затем тот же принцип стали использовать для подачи воздуха к двигателям во время сафари в Африке, стараясь уменьшить попадание в моторы пыли, в огромных количествах поднимающейся при движении автомобиля. Ну а сейчас подобное устройство чаще всего применяют для исключения гидроудара при движении по воде. Гидроудар возникает, когда вода попадает в цилиндры работающего двигателя через систему воздухозабора. Следствием этого может быть деформация шатунов и появление в блоке трещин. Избежать такого позволит забор воздуха для работы двигателя на уровне крыши автомобиля, для чего и используется шноркель.

Какой он бывает?

Существует несколько возможных вариантов оснащения автомобиля таким устройством.

1. Приобрести изделие производства известных фирм. Как правило, ему присуще высокое качество изготовления, хорошо продуманная конструкция и гарантированное получение нужного результата. Вот только стоимость такого шноркеля будет составлять сотни долларов. Правда, что лучше – поставить устройство за пятьсот долларов или ремонтировать двигатель из-за его отсутствия – это личный выбор каждого. 2. Купить шноркель отечественного производства. Сейчас есть множество изготовителей подобных устройств, но в этом случае нет гарантии, насколько эффективно будет работать такое изделие. Но цена окажется вполне приемлемой – несколько тысяч рублей, причем она будет зависеть от варианта модели шноркеля. Можно взять тысячи за 3-5.

3. Изготовить самостоятельно, в этом случае цена будет минимальной, но что вы получите в итоге – вопрос открытый.

Что такое шноркель, как он поможет преодолевать броды на Ниве и как выбрать и установить. Сколько всё это дело стоит. Кроме изложенного, необходимо отметить, что монтаж шноркеля может быть выполнен и в мастерской и собственными силами. И необходимо учитывать, что в большинстве случаев шноркель располагается с правой стороны лобового стекла, и для его подключения к штатному воздушному фильтру придется вырезать дополнительное отверстие в капоте или в левом крыле. Правда, существуют отдельные модели шноркеля для некоторых моделей машин, которые не требуют такой доработки, но обычно для установки подобных устройств надо резать кузов авто. В качестве материала, применяемого при изготовлении, может применяться как пластик, так и металл. Его использование предпочтительней из-за повышенной прочности.

На что обратить внимание при выборе и установке

В данном случае, независимо от всех остальных факторов, определяющим является сечение воздуховодов. Оно ни в коем случае не должно быть меньше диаметра трубы, идущей от воздушного фильтра к двигателю. В противном случае работающий мотор не получит нужного количества воздуха и начнет «задыхаться».

Однако того, что на авто установлен шноркель, для движения по бездорожью мало. Надо обеспечить герметичность всей системы подачи воздуха. Несмотря на то, что его забор осуществляется с высоты крыши машины, ни сам воздушный фильтр, ни воздуховоды герметичностью не отличаются. Ее после установки шноркеля надо обеспечить дополнительно, в первую очередь это касается воздушного фильтра.

Полезные наблюдения и выводы

Проделав всё вышеописанное – выбрав подходящий шноркель и правильно установив его на машину, стоит помнить, что вы получили автомобиль, способный передвигаться по воде и преодолевать глубокие заболоченные участки, а не подводную лодку. Конечно, этого уже немало, особенно если вы планируете отправляться в ралли-рейды или пробеги по бездорожью. Вернее будет сказать, оснащение авто подобным устройством является частью подготовки машины к участию в подобных путешествиях. Без этого вы просто не сможете уехать никуда дальше ближайшего пригородного леса. Но надо помнить, что у вас стоит бензиновый мотор и для его работы необходима успешно функционирующая система зажигания, для чего потребуется принять какие-то дополнительные меры по защите узлов с электропитанием. Поэтому при любых обстоятельствах постарайтесь избегать ситуации, когда вода заливает генератор и свечи. Для этого не обязательно попадать на большие глубины, при движении даже по относительно мелкой луже впереди автомобиля образуется волна, которая поднимает общий уровень воды. Да и о вентиляторе охлаждения двигателя не стоит забывать. Если при его работе вода попадет под лопасти, то ее всю разбрызгает по подкапотному пространству.

Читайте также:

Как подключить микрофон к усилителю в авто

Видео Нива, идущая вброд (без шноркеля такие действия будут невозможны):

https://youtube.com/watch?v=Vm1MhQmN18U

Ничего неожиданного в таком подходе к шноркелю нет. Это просто дополнительное устройство, значительно расширяющее возможности вашей Нивы, но ни в коем случае не волшебная палочка, по желанию делающая из вашей машины танк, самолёт или подводную лодку. Шноркель можно признать обязательным элементом машины, на которой приходится преодолевать залитые водой участки, переправляться вброд или участвовать в ралли-рейдах. Без него лучше всего и не пытаться справиться с серьезным бездорожьем. Поэтому к выбору, установке и эксплуатации подобного устройства надо относиться ответственно, и такой подход позволит вам реализовать скрытые возможности автомобиля.

Как установить шноркель?

Как установить самостоятельно? Интернет полон затейливыми инструкциями. Оказывается можно соорудить воздухозаборную трубу, например, из полой никелированной ножки стола. Если же устанавливать покупной агрегат, без всякой экзотики, то нужно действовать по следующему плану:

Нанести на крыло малярный скотч, а поверх приклеить лекало.
Отметить отверстия под болты. Советуем делать их на 2 мм больше, чем на лекале.
Крупное отверстие также нужно отметить, а затем просверлить 5-м сверлом ряд дырочек по кругу.
Затем нужно выкусить кусачками середину и обработать край грунтом антикоррозийным. Окрасить отверстия.
Все места стыковки пластиковых патрубков нужно промазывать герметиком.
Подсоединить гофрированные трубы и гофрированные патрубки к воздушному фильтру по инструкции.
Главная характеристика шноркеля – герметичность. Нужно следить при установке, чтобы не было заломов на гофре, а также натяжений.

После монтажа нужно провести простой тест на герметичность: снять все насадки, при работающем двигателе, надеть на шноркель обычный полиэтиленовый пакет для продуктов (тонкий).

Процесс установки шноркеля

Если монтаж воздухозаборника проделан правильно, то пакет должен немедленно порваться. Если пакет всосало внутрь трубы слегка, а двигатель при этом работает, то система негерметична, и при езде никакой практической пользы от нее не будет. Только декоративная. Не стоит проверять герметичность собственной рукой, закрывая воздухозабор ладонью. От этого можете пострадать и вы, и машина.

Этапы установки шноркеля на внедорожник

Процедура установки шноркеля начинается с примерки и визуального осмотра. Данный этап очень важен, так как позволяет установить шноркель наиболее красиво и гармонично. Некоторые производители прикладывают к шноркелю бумажное лекало, позволяющее уставить шноркель наиболее точно. После примерки и установки лекала помечаем контур будущего входа шноркеля в подкапотное пространство. Затем при помощи дрели и коронки по металлу высверливаем необходимое отверстие, края которого защищаем шкуркой и обрабатывают антикоррозийным грунтом. Затем в предварительно отмеченных местах производим сверление в кузове внедорожника отверстий для крепления шноркеля на стойке лобового стекла. На этом подготовительные работы заканчиваются, и начинается монтаж шноркеля, заключающийся в стыковании его с корпусом воздушного фильтра и установке его по месту с последующей затяжкой его креплений.

Материал изготовления шноркеля.

Все современные конструкции представлены двумя материалами основной трубы – металлическими или из пластика LLDPE. Мнение, что LLDPE является ненадежным материалом — ошибочно, так как пластик LLDPE – материал стойкий к деформации и ударам, долговечный, не боящийся сильной жары и морозов. Недаром, что родоначальник пластиковых шноркелей и самый именитый их производитель, компания Safari Snorkel из Австралии использует именно этот материал (для самых дотошных в Примечании 1 в конце статьи мы приводим подробную информацию о химическом составе пластика)

Говоря о пластиковых шноркелях, необходимо упомянуть стеклопластиковые модели. Сразу можно сказать, что стеклопластик (фиберглас, файберглас, fiberglass) – неудачный выбор для шноркеля по причине хрупкости, нестойкости к ударам и вибрации, тяжести изделия, изменении свойств на морозе. На рынке, редко, но все же иногда встречаются шноркели, изготовленные из стеклопластика или фибергласа. Обычно это кустарные изделия (в нашем ассортименте таких продуктов нет, так как всегда имеется качественная альтернатива из более подходящих материалов)

На фото: Ассортимент пластиковых шноркелей, представленных в LR.RU. Модель конструкции Mantec, конструкция Safari Snorkel, оригинал Land Rover

Какой шноркель выбрать — металлический или пластиковый LLDPE – вопрос эстетических предпочтений. Немаловажное значение может иметь технология установки шноркеля, необходимость сверления и резки дополнительных отверстий в кузове – об этом мы поговорим в следующим пункте:

Шноркель своими руками

Если потратиться даже на самый недорогой вариант для вас проблематично, всегда можно сделать такое устройство самостоятельно. Перед этим рекомендуем посетить несколько магазинов и внимательно изучить конструкцию шноркелей для вашей модели авто.

Сразу учтите, изготовленный своими руками шноркель, будет иметь далеко не заводской вид. Хотя можно заморочиться, сделать каркас из проволоки, обтянуть его стекломатом, покрыть лаком и так далее. Но тогда стоимость самоделки наверняка превысит заводской вариант.

Список того, что вам понадобится:

Пластиковая сантехническая труба 60-го диаметра, поворотные уголки и крепления для нее;
Резиновая гофра чуть меньшего диаметра, для прокладки под капотом;
Герметик, уплотнительные резинки, хомуты, саморезы;
Пластиковая, а лучше металлическая сеточка.

Процесс монтажа будет иметь свои особенности в зависимости от марки автомобиля, но в целом алгоритм действий следующий.

Гофра прокладывается под капотом к воздухозаборнику и герметично крепится к нему.
Снаружи труба прокладывается по крылу, вдоль рамки лобового стекла до уровня крыши.
В крыле сверлится отверстие и труба с гофрой соединяются с помощью хомутов.
