Как перебрать карбюратор ваз 2109

Здравствуй дорогой читатель!

Было 2 пары, решили поехать ко мне и завести машинку, на авто мойку сгонять, с одногруппником, ну в принципе старая схема. Подъехали перекинули АКБ, стали заводить, не завелась… Конечно потыркали мы его поставили его свечи ко мне, всё тоже, холостого хода нет… Вроде как бы завелась с подгазовкой, дым шёл не реальный из выхлопной трубы (чуть ли не синий), хотя в тот раз не было… Ладно типа завелась, тут я перегазовал и всё опять заглохла. Не долго думая пришли к выводу снять карбюратор, принести его домой, помыть почистить. За неделю до этого прикупил кое-какие мелочи. Ага… мелочи почти на 2000. Среди этих мелочей взял ремонтный комплект карбюратора на 21083 Solex. За одно хотел поменять датчик холла, тоже на него нет нет грешим. Пошёл на авто рынок за этим датчиком, хотел купить в сборе с подшипником, но их вместе не продают, а только отдельно датчик холла, купил за 150. Пришёл домой, посмотрел как же старый снять (он был на клёпках, запрессован), Не проблема на учёбе сходили на практику выбили его от туда, потом прикидываю его ставить а он не подходит, вспомнил что трамблёр Венгерский, и немного отличается от отечественного. На отечественном он на винтиках, а у меня запрессован, благо дело в машине был старый в сборе с подшипником, его и буду ставить. Ну вот принёс карбюратор домой, помыл почистил. Выявлено следующее, не так то и он был засран, эмульсионные трубки чистые, жиклеры под ними тоже вроде как, было всё почти чистое, ну кроме топливного фильтра он был оооочень сильно забит. Может и из-за этого глохла. Потом выяснилось что не работал электро магнитный датчик, проверил его на аккумуляторе, он не цокал, пошёл купил за 120. Поставил. Все мембраны были вроде целые, но я их поменял на новые(из ремкомплекта).Потом заметил что карбюратор перебирали не так то и давно, слоник был загнут в одну камеру.Я поставил пока обычный. Пока разбирал сломал поплавок, ну ладно купил его за 130 поставил. Когда чистил карбюратор (чистил в квартире в закрытом туалете), так надышался, бензином, что потом ещё 20 минут смотрел мультики, а после я начал его пробивать очистителем карбюратора, вот тут то я конкретно поплыл! Больше не буду в квартире подобными делами заниматься… Собирал разбирал в основном по книге ремонта ваз 2109, ну и видео Наиля Порошина не мало посмотрел, действительно мужик понимает чем занимается, да и объясняет не плохо. Перебирал я эту штуку в первые, и скажу я вам не так то это и сложно, но думаю что сложность будет при регулировки. Но иглу я не трогал, и не трогал винт холостого хода.

Основное количество автомобилей ВАЗ семейства «Самара», и частности ВАЗ-2109, с конвейера шли с карбюраторной системой питания, и только позже небольшая серия получила инжекторы. Карбюраторная система обладает простой конструкцией и достаточно надежна, но основной ее составной элемент – карбюратор требует периодической регулировки. ВАЗ-2109 и иные модели семейства комплектовались карбюраторами «Солекс», отличающиеся сравнительно простой технологией регулировок, выполнить которые может каждый автолюбитель.

Основных настроек карбюратора две – уровня топлива в поплавковых камерах и оборотов двигателя на холостом ходу (ХХ). Эти регулировочные работы проводят при нестабильности работы мотора на холостом ходу и еще при проявлении определенных симптомов неправильной работы системы питания:

Эти проблемы указывают на то, что уровень топлива в камере не в норме.

Установка уровня топлива

Регулировка количества топлива в камерах карбюраторов «Солекс» — процедура простая и не требует наличия специализированного оснащения. Хотя в заводских условиях эту регулировку выполняют при помощи специального шаблона, который упрощает и ускоряет работу. Но в домашних условиях можно обойтись и без этого шаблона. Для самостоятельного выполнения регулировочных работ нужны:

отвертки (крестовую, плоскую);
линейка (лучше штангенциркуль);
круглый пруток диаметром 2 мм (подойдет проволока или сверло).

https://youtube.com/watch?v=zphZfgkMIZM

https://youtube.com/watch?v=mIu91xjm9CQ

Читайте также:

Ремонт порогов автомобиля своими руками

https://youtube.com/watch?v=txZcKvBKcOE

Карбюратор «копейки»

Смотреть галерею
На автомобилях ВАЗ классической серии, в частности на модели 2101, устанавливается несколько типов карбюраторов. В них имеются определенные отличия, например размеры жиклеров, наличие вакуумного корректора. Если говорить о карбюраторе копейки, то он подходит для установки только на двигателях, используемых в этой модели автомобилей. Причина для этого заключается в том, что трамблер используется без вакуумного корректора. Более современные машины оснащаются системами зажигания, в которых распределитель имеет корректировку при помощи вакуума. Причем речь идет не только о БСЗ, но и о контактных (классических). В условиях своего гаража провести обслуживание и регулировку карбюратора довольно сложно, так как требуется наличие не только инструмента, но и знания, понимания принципа работы системы впрыска. Но самое главное, вы должны знать, как производится подключение карбюратора к системе топливоподачи.

https://youtube.com/watch?v=VAtuq8q46o8

Как снять карбюратор: пошаговая инструкция

Чтобы самостоятельно снять карбюратор с двигателя, потребуется простой набор инструментов и подготовка рабочего места. Для проведения процедуры снятия карбюратора своими руками необходимо заранее подготовить:

шлицевую отвёртку на 3 мм;
отвёртку-крестовину на 4 мм;
гаечный ключ на 7;
гаечный ключ на 8;
накидной ключ на 13.

Потребуется расчистить место у капота, чтобы ничто не мешало работать. Для облегчения процедуры рекомендуется отвёрткой открутить винты крепления коробки с воздушным фильтром и снять её. Следующие действия направлены целиком на снятие карбюратора:

Для начала потребуется отсоединить наконечник провода от электромагнитного клапана ДААЗ.
Отвёрткой-крестом или гаечным ключом на 7 необходимо ослабить хомут, расположенный на шланге с топливом. Шланг выходит из штуцера карбюратора, его необходимо снять и отложить.
Таким же образом отсоединяется и винт наконечника привода воздушной заслонки. Тягу привода нужно открутить и снять.
С первой камеры внутреннего сгорания снимается пружинка, которая отвечает за открытие/закрытие заслонки дросселя.
Все подходящие к карбюратору трубки необходимо отсоединить по порядку: сначала трубку, которая подходит напрямую к экономайзеру, далее шланг разрежения и шланг вентиляции картера.
Используя шлицевую отвёртку, снимаем наконечник тяги подвода заслонки дросселя в первой камере.
Далее ключом на 13 отворачиваются 4 гайки, которыми корпус карбюратора крепится к коллектору двигателя. Три гайки находятся с внешней стороны устройства, а четвёртая — с задней.
Карбюратор снимается со шпилек вместе с прокладкой, на которой он был установлен.

Отсоединение всех трубок и шлангов, снятие карбюратора

Все действия рекомендуется выполнять аккуратно, чтобы не повредить расположенные рядом провода и устройства.

Как очистить от нагара жиклёры, поплавковую камеру, дроссельную заслонку

Снятие карбюратора подразумевает проведение сопутствующих работ. Чаще всего карбюратор и его компоненты требуют чистки и мойки от скопившейся грязи и образовавшегося нагара. В этом случае необходимо знать, как и чем можно очистить различные элементы карбюратора в домашних условиях.

Чистка жиклёра подразумевает использование медной проволоки или зубочистки. Нагар и грязь до конца очистить не удастся, но вполне можно убрать основные скопления с жиклёра. Использовать специальные средства очистки не рекомендуется. После удаления грязи можно продуть жиклёры баллончиком со сжатым воздухом или через компрессор.

Поплавковая камера должна быть вымыта специальным средством для очистки карбюраторов. Их можно купить в любом автомагазине по низкой цене. В качестве альтернативного варианта для промывки выступает растворитель 642. Жидкость заливается в камеру, периодически помешивается, после двух часов работы сливается. Камера тщательно протирается мягкой не ворсистой тканью и высушивается.

Читайте также:

Что это такое блок розжига ксенона в 2020 году

Дроссельная заслонка может быть отмыта и очищена посредством очистителей или керосина. Её вместе с другими металлическими частями карбюратора можно опустить в ёмкость с чистящей жидкостью, подержать в растворе примерно два часа, после чего продуть и вытереть насухо.

Статья в тему: Как отрегулировать привод переключения передач

Регулировка карбюратора

Важно проводить регулировочные работы на карбюраторе только после тщательной промывки и очистки всех его компонентов. Регулировка не представляет собой особых сложностей, важно просто следовать рекомендациям производителя.

Как отрегулировать холостой ход на карбюраторе ДААЗ

Для проведения процедуры регулировки потребуется установить автомобиль на ровной площадке, затем:

Завести мотор.
Прогреть силовой агрегат до оптимальной температуры.
Заглушить мотор.
Используя отвёртку и винт качества, выставить максимальное количество оборотов, а винтом количества обозначить значение 100 об/мин как превосходящее норму.
Снова завести двигатель и оценить существующие параметры холостого хода.

В домашних условиях придётся проводить эту процедуру не один раз, чтобы добиться нужного результата. Как правило, на станциях технического обслуживания используется анализатор СО2, который упрощает настройку карбюратора.

Видеоинструкция: как сделать стабильным холостой ход

Как отрегулировать расход топлива на карбюраторе ДААЗ

Использование карбюраторных силовых агрегатов позволяет минимизировать расход горючего. Однако для этого потребуется провести регулировку дозирующей системы строго по предписаниям производителя.

Минимизация расхода бензина достигается при уменьшении производительности дозирующей системы — проще всего её обеднения можно достичь путём сокращения диаметра жиклёров. Так, на карбюраторы ВАЗ 2105 можно установить жиклёр с диаметром 1.8 мм, а на карбюратор ВАЗ 2107 — 1,6 мм. То есть диаметр пропускного устройства должен быть на 0,05–0,10 мм меньше установленного на заводе.

Следует отметить, что в первые дни эксплуатации после замены жиклёров возможны рывки в работе мотора. Это нормальное явление, так как вся работа системы перестраивается на экономичный режим работы.

Видеоинструкция: как правильно отрегулировать заслонки, чтобы сократить расход горючего

Альтернативный способ

Существует более простой метод определения правильности положения поплавков, не требующий проведения замеров. Положите крышку карбюратора на ровный стол и посмотрите на выштамповки, сделанные на боковых поверхностях. При нормально отрегулированном положении поплавков эти полоски параллельны крышке.

Читайте также:

Аэрография на авто как интересный и прибыльный бизнес

Затем поднимаем поплавки вверх и смотрим на их дно, которое после поднятия должно расположиться параллельно поверхности крышки. При надобности корректируем положение поплавков подгибанием язычка.

После регулировочных работ собираем карбюратор.

Регулировка холостого хода

Вторая настройка карбюратора ВАЗ-2109 – оборотов холостого хода, бывает частичной и полной. Первая для незначительной корректировки оборотов, вторая – с регулировкой количества воздуха (установка выбросов СО в выхлопных газах).

Частичная корректировка выполняется с помощью винта «количества» топливовоздушной смеси. Этим винтом производится установка угла открытия дроссельных заслонок, что обеспечивает поступление топливовоздушной смеси в цилиндры при отпущенной педали акселератора. Винт «количества» упирается в рычаг управления дроссельными заслонками и при ввинчивании он выталкивает рычаг, из-за чего заслонки приоткрываются.

Частичная настройка холостого хода выполняется на прогретом моторе и с созданием нагрузки на бортовую сеть авто, путем включения дальнего света фар и отопителя салона на полную мощность. Корректировка осуществляется на заведенном моторе путем вкручивания/выкручивания винта «количества» до тех пор, пока не установятся оптимальные обороты холостого хода, которые для ВАЗ-2109 составляют 800-900 об/мин (отследить это можно по штатному или подключаемому тахометру).

Если установить необходимые обороты не удается или на них мотор работает неустойчиво, осуществляется полная регулировка, которая производится двумя винтами – «количества» и «качества».

Алгоритм этой регулировки состоит из таких этапов:

Прогреваем мотор, после чего глушим;
Отыскиваем винт качества (может быть закрыт заглушкой, которую придется извлечь), заворачиваем его до упора, а после откручиваем на 3-4 полных оборота;
Заводим мотор, включаем электропотребители (освещение и печку), чтобы создать нагрузку в бортовой сети;
Вращая винт «количества», добиваемся на тахометре 700-800 об/мин;
Вращая винт «качества» ставим максимально возможные обороты (они будут повышаться до определенного уровня, а после перестанут. Момент прекращения повышения оборотов и считается максимальным);
Выставляем винтом «количества» 900 об/мин;
Винтом «качества» понижаем их до 800 об/мин;
Медленно заворачиваем винт «качества», пока в работе силовой установки не появятся перебои, после чего отворачиваем его обратно на 1 оборот;
Корректируем обороты винтом «количества», доведя их до нормального показателя – 800-900 об/мин;

Применение ремонтных комплектов для ремонта карбюраторов ВАЗ

Любой ремонт карбюратора производится примерно в одинаковом порядке:

Демонтаж карбюратора с двигателя (для чего сначала снимается клемма с аккумулятора, убирается воздушный фильтр и демонтируется его корпус, и отсоединяются все трубопроводы, провода и тяги);
Полная разборка карбюратора с осмотром деталей на предмет их состояния, наличия дефектов и загрязнений;
Промывка в керосине или бензине некоторых деталей — топливного клапана, жиклеров, фильтра, распылителя, эмульсионных трубок и крышки ускорительного насоса. Жиклеры, клапан и другие детали после промывки рекомендуется продуть сжатым воздухом, протирать их не рекомендуется (так как могут остаться ворсинки, которые нарушат работу карбюратора);
Замена вышедших из строя деталей;
Сборка, установка и регулировка карбюратора.

Все детали разобранного карбюратора необходимо осмотреть, проверить на работоспособность, и при необходимости заменить. Почти всегда ставятся новые диафрагмы с пружинами и топливный клапан, и обязательно замене подлежат все уплотнительные элементы (это правило справедливо по отношению к любым агрегатам, так как уплотнители после демонтажа теряют свои качества и после повторной установки обязательно дадут течь). Также при каждой новой установке карбюратора необходимо использовать новые картонные и поронитовые прокладки (здесь причина та же, что и в случае уплотнителей).

Все детали, которые нужны для ремонта карбюратора, есть в ремкомплекте, поэтому проблем с их заменой при наличии нужного комплекта не возникнет. Ремонт карбюратора ВАЗ с ремкомплектом — это не слишком сложная процедура, которая доступна даже неискушенным владельцам отечественных автомобилей.

Ремонт карбюратора Солекс

На ВАЗ 2109 ремонт карбюратора связан с чисткой основных элементов. Также существует вероятность замены некоторых частей карбюратора.

Обратите внимание! Перед началом ремонта обязательно запаситесь ремкомплектом на карбюратор. Это делается для ускорения дела, в случае обнаружения неисправностей. В данный комплект обычно входят прокладки, жиклеры и диафрагмы.

Для осуществления ремонта своими рукамипотребуется инструмент: гаечные ключи, отвертки, промывка (бензин, ацетон), емкость для промывки, чистая тряпка. После того, как выполнены все подготовительные работы можно приступать к снятию карбюратора.

Снятие

Снятие карбюратора происходит в следующем порядке:

Отсоедините воздушный фильтр с карбюратора. Открутите гайки его крепления, также снимите патрубки.
Затем необходимо снять тягу акселлератора, а также отсоединить тросик подсоса.
После этого ключом откручиваем крепления карбюратора со впускного коллектора.

Совет! При снятии карбюратора будьте внимательны. Попадание мелких гаек и шайб возможно в карбюратор и впускной коллектор. Это обеспечит дополнительные трудности.

Разборка

Инструкция к разборке:

Первым делом на предварительно снятом карбюраторе необходимо снять электромагнитный клапан. Из этого клапана нужно извлечь топливный жиклер.
Следующий шаг – снятие крышки карбюратора. Крепится она 5 винтами под крестовую отвертку. Крышку необходимо снимать достаточно аккуратно, чтобы избежать повреждения поплавка.
Снимаем топливный поплавок. Ничего сложного – чем-то тонким просто выдавливаем ось крепления и он снимается.

Снятие уплотнительной прокладки. Рекомендуется прокладки менять. Следует посмотреть на след на прокладке – если он равномерный, то все в порядке. Если же след от корпуса прерывается, значит плоскости карбюратора и крышки не совпадают. Требуется притирка крышки к корпусу.
Следующее – снятие топливного клапана. Желательно это делать накидным ключом или головкой – меньше вероятность слизать грани. Проверьте клапан на работоспособность. Игла ходит без заеданий, поперечного люфта нет, шарик легко перемещается – это признаки исправного клапана. Если один из пунктов выпадает – необходима замена топливного клапана.
Проверка пускового устройства и диафрагмы. Пружина не сильно вытянута, диафрагма целая и эластичная, механические повреждения отсутствуют.
Снимаем топливный фильтр, расположенный сбоку карбюратора.
Распылители ускорительного насоса. Они просто вытаскиваются. Желательно заменить резинки и распылители (при необходимости).
Заменяем диафрагму ускорительного насоса. Отворачиваем винты, снимаем крышку, диафрагму и пружинку.
Выкручиваем две эмульсионные трубки.
Под трубками расположены топливные жиклеры. Их тоже необходимо извлечь. Используйте отвертку.

Основные неисправности Solex 21083

Есть неисправности, которые наиболее характерны для карбюраторов Солекс:

засорение топливного жиклера ГДС;
попадание соринок в систему холостого хода, особенно часто забивается жиклер ХХ в электромагнитном клапане;
деформация нижней поверхности основного корпуса вследствие перегрева;
выход из строя диафрагмы ускорительного насоса;
дефект электромагнитного клапана;
ослабление посадки диффузоров в корпусе.

Если деформируется корпус, между карбюратором и впускным коллектор подсасывает воздух, и мотор начинает работать с перебоями, так как топливовоздушная смесь обедняется. Холостой ход плохо поддается регулировке, и для исправления дефекта требуется шлифовать поверхность на наждачном круге. Если коробление поверхности значительное, шлифовка уже не поможет, требуется замена корпуса.

Диафрагма ускорительного насоса со временем может растрескаться, потерять эластичность, в ней появляются разрывы.

Проверить состояние диафрагмы достаточно просто, для этого снятие карбюратора не потребуется. Чтобы добраться до диафрагмы, нужно открутить 4 винта крышки ускорительного насоса и извлечь деталь. Проверяется состояние диафрагмы путем ее внешнего осмотра.

https://youtube.com/watch?v=8Z6bg1ghFEY

Не нашли интересующую Вас информацию? на нашем форуме.

Предварительная регулировка

Как уже говорилось ранее, для того, чтобы отрегулировать нормально карбюратор, необходимо обратиться к хорошему специалисту. Для этого требуется поехать на СТО. Ну а ехать хочется более-менее нормально. Поэтому можно отрегулировать хотя бы холостой ход и количество смеси. После регулировки двигатель будет работать относительно нормально. Регулировка производится по руководству пользователя (книжке с устройством автомобиля ВАЗ 2109) или же «на глаз». Во втором варианте необходимо выставить так, чтобы холостые обороты находились в пределах до 1000 об/мин, а при нажатии педали газа машина «не тупила», а быстро набирала обороты. Регулировка осуществляется винтами качества топлива и холостого хода.

Ремонт карбюратора ДААЗ 2107 самостоятельно

Обычно, когда дело касается ремонта силового агрегата и его компонентов, владельцы автомобилей предпочитают обращаться в специализированные сервисные центры. Однако устройство карбюратора ДААЗ отличается простотой как в конструировании, так и в текущем обслуживании. Поэтому в большинстве случаев основные ремонтные работы на карбюраторе своего автомобиля собственник может выполнить и самостоятельно.

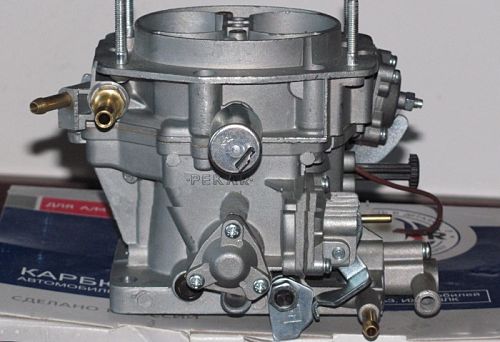

Карбюратор ДААЗ в сборе

Как определить неисправность карбюратора

В зависимости от внешних проявлений работы мотора можно выявить неполадки, которые мешают карбюратору полноценно выполнять свои функции:

Двигатель не может работать на холостом ходу, глохнет (либо наблюдается крайне неустойчивая работа мотора).
Силовой агрегат в холостом режиме работает нормально, но машина очень медленно берёт разгон.
При движении свыше 90 км/ч наблюдается резкое понижение мощности мотора или дёрганье при попытках разогнаться.
Невозможно запустить двигатель «на холодную».
Мотор нельзя завести с первой попытки.
Сильно увеличился расход топлива при езде.

Статья в тему: РХХ: что это такое

Таким образом, если карбюратор ДААЗ начинает показывать один или несколько признаков данных неисправностей, всё говорит о том, что необходимо проводить ремонтные работы механизма.

Как правило, все эти признаки легко выявляются даже неопытными водителями, так как для этого не требуется специального оборудования или специфических знаний. Определить неисправности карбюратора можно, опираясь на собственные ощущения от езды и эксплуатации автомобиля.
