Что это такое блок розжига ксенона в 2020 году

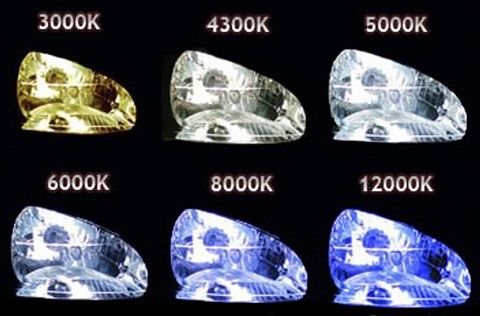

Какой цвет ксенона лучше?

Самыми распространёнными температурами свечения ксеноновой лампы являются 3000К, 4300К, 5000К и 6000К
3000K – светло-жёлтый цвет, подходит для установки в ПТФ (противотуманные фары)

4300К – тёплый белый цвет, максимально приближенный к дневному свету. Обеспечивает лучшую видимость дороги и комфорт для глаз. Устанавливается штатно на автомобильных заводах

5000К – холодный белый цвет и лучшие показатели яркости

6000К – белый цвет с голубым оттенком для тех, кто хочет быть не похожим на других

Мы советуем устанавливать ксенон с температурой 4300К – 5000К, он обеспечит хорошую яркость и отличную видимость дороги в любых погодных условиях.

Как сделать ксенон в противотуманки своими руками?

Чтобы противотуманные фары машины обеспечивали лучшую видимость в непогоду и хорошо освещали обочины дороги, их целесообразно оборудовать ксеноном. Да и смотрятся ксеноновые ПТФ намного эффектнее штатных фар. Итак, чтобы установить ксенон, надо:

• Извлечь штатную лампу (на некоторые модели ксенон ставится без снятия противотуманной фары).

• Взять из комплекта ксеноновую лампу.

• Вставить ее в фару на место штатной.

• Чтобы завершить установку ксенона в туманки своими руками, надо разместить два блока розжига (от левой и правой фары).

• Если ранее ксенон был установлен в ближний и дальний свет, найти место для дополнительных блоков не так-то просто, но есть неплохой вариант. Надо взять блок розжига и прикрутить к нему изолентой железный крепеж.

• Потом дрелью высверлить отверстие для крепления блока где-нибудь недалеко от фар.

• Аккуратно прикрутить предстартовый блок.

• Установить проводку легко, там просто невозможно подключить что-нибудь не так.

• По такому же принципу ксеноном оснащается вторая фара. Наконец, надо выполнить установку противотуманных фар (если они были демонтированы).

Зачем нужны блоки ксенона с обманкой?

Блоки розжига с обманкой используют в большинстве немецких и корейских автомобилях, таких как BMW, Mercedes, Audi, Opel, Volkswagen и др. для «обмана» бортового компьютера, который при запуске двигателя делает опрос бортовой системы на предмет сгоревших ламп. А так как ксенон потребляет меньше энергии чем штатная галогеновая лампа, то система «думает», что лампа перегорела, отключает цепь от электропитания и показывает ошибку на приборной панеле. Обманка показывает компьютеру, что система работает в штатном режиме.

Какая лампочка в билинзах?

В универсальных (нештатных) биксеноновых линзах используются лампы D2S, H1, PJT.

Лампа PJT – создана специально для биксеноновых линз.

Лампа Н1 – одна из самых распространённых, бюджетных и надёжных ламп.

Лампа D2S – штатная ксеноновая лампа (производства Philips, Osram и аналоги)

Чем отличается биксенон от билинзы?

Биксенон это комплект ксенона с лампой, совмещающей дальний и ближний свет. Биксенон бывает заводской (штатный) и универсальный.

Универсальный биксенон это комплект ксенона (2 блока и 2 лампы), устанавливаемый на штатные места галогеновых ламп с цоколем H4, HB5, H13.

Биксеноновая линза – это часть фары, состоящая из отражателя сферической формы, линзы, лампы, маски и шторки, которая предназначена для формирования свето-теневой границы и фокусировки светового пучка.

В общем, и биксенон и билинзы обеспечат дальний и ближний ксеноновый свет, но биксенон в отличие от билинзы не даст чёткую свето-теневую границу и сфокусированный световой пучок.

Как проверить блок розжига ксенона на работоспособность

Для обеспечения более яркого освещения проезжей части многие автовладельцы устанавливают на свои транспортные средства фары с ксеноновыми лампами.

Такая система не может работать от штатной электрической цепи автомобиля, что приводит к необходимости установки дополнительного оборудования, а именно блока розжига.

Что такое блок розжига и как можно проверить работоспособность устройства, читайте далее.

Ксеноновая лампа – это прибор освещения автомобиля, который состоит из прочной стеклянной колбы, полностью заполненной одноименным газом.

Такое устройство отличается:

• получением освещения более высокого уровня, что позволяет использовать автомобиль не только в темное время суток, но и в условиях плохой видимости на дороге;
• длительностью использования. По сравнению с обычными галогеновыми лампочками, которые могут работать не более 400 часов, ксенон способен прослужить более 3 000 часов;
• возможностью получения дневного света, что менее негативно воздействует на зрение водителя;
• малой потребляемой мощностью.

Основными недостатками ксеноновых лам являются высокая стоимость и необходимость установки дополнительного оборудования – блока розжига.

Блок розжига представляет собой небольшое устройство, которое состоит из процесса, управляющего работой системы, транзистора и дополнительных элементов.

Для корректной работы приборов освещения на автомашине устройство должно быть подключено:

• к аккумулятору через специальное реле питания;
• к лампе через стартер автомобиля.

Для чего предназначен

Блок розжига выполняет следующие функции:

• подает высокое напряжение на лампу, установленную в фаре для розжига находящегося в колбе газа. Никакое оборудование автомашины не способно выдать даже кратковременно ток такой силы, чтобы ксенон начал гореть и выдавать необходимое освещение;
• поддерживает необходимый для корректной работы лампы ток.

В зависимости от условий видимости на проезжей части блок управления розжига способен самостоятельно увеличивать или уменьшать силу тока, поступающую на лампу, что приведет соответственно к увеличению или снижению света фар.

На штатном ксеноне, установленном непосредственно на заводе – изготовителе транспортного средства, блоки розжига входят в систему светового оборудования.

При установке ксеноновых фар самостоятельно устройства должны быть приобретены и смонтированы дополнительно.

Возможные причины поломки

Если при запуске автомобиля не работают световые приборы, то причинами неисправности могут:

• неработоспособность лампы;
• неработоспособность блока розжига.

Если вышли из строя лампы, установленные в фарах автомобиля, то проблема решается банальной заменой, которую можно провести своими силами.

Неисправности блока розжига являются более существенными проблемами, но в большинстве случаев и их можно решить без обращения к специалистам.

Наиболее часто блок розжига ксеноновых ламп ломается по следующим причинам:

1. Недостаточный уровень герметичности корпуса устройства. Как правило, при снижении герметичности лампа сначала мигает и только впоследствии перестает работать полностью. Поиск неисправности производится визуально. Для устранения проблемы можно воспользоваться любым герметиком, который наносится на поврежденные поверхности.
2. Образование коррозии на корпусе или внутри устройства. Причиной образования ржавчины является невысокая герметичность корпуса, вследствие чего влага попадает внутрь устройства. Коррозия может повредить элементы блока или привести к выпадению составных частей. Как проверить блок розжига ксенона без лампы на наличие коррозии? Так же как и в предыдущем случае, определяется путем осмотра устройства. Для ее устранения можно воспользоваться спиртом.
3. Отсутствие сигнала на управляющий контроллер. Причина может являться следствием разгерметизации корпуса или попадания влаги, а так же неисправности проводки соединяющей блок с аккумулятором.
4. Выход из строя трансформатора, транзистора или иного устройства, необходимого для корректной работы блока. Как проверить работает ли блок розжига ксенона в случае неисправности внутренних элементов? Для проведения этой операции необходимы специальные инструменты.

На практике могут встречаться и иные причины неисправности блока. Однако практически все они являются следствием указанных ранее.

Как проверить блок розжига ксенона в домашних условиях

Можно ли проверить работоспособность блока в домашних условиях или в гараже? Выявить неисправности и произвести ремонт блоков можно своими силами, при наличии специальных инструментов и зная порядок проведения работ.

Устройства для проверки

Наиболее распространенными приборами, используемыми для проверки работоспособности блока розжига, являются:

Мультиметр состоит из блока управления, дополненного экраном и проводов, которые подключаются к обследуемому оборудованию.

Мультиметр или тестер позволяет измерить:

• напряжение в электронной цепи;
• силу тока;
• сопротивление.

Как проверить блок розжига ксенона мультиметром?

Для проверки работоспособности прибора или отдельных элементов необходимо присоединить провода тестера к гнездам оборудования, причем черный провод соединяется с минусовым гнездом, а красный – с плюсовым.

Если подключить прибор неправильно, но и выяснить проблему, которая привела к неисправности блока розжига, не получится.

Осциллограф, в отличие от тестера, является более профессиональным оборудованием, которое позволяет определить напряжение, силу тока, частоту импульсов, угол сдвига фаз и иные параметры электрической цепи.

Принцип действия прибора и методика проверки работоспособности оборудования осциллографам аналогичны мультиметру, но этот прибор позволяет получить более точные показания, причем не только в цифрах, но и в виде диаграммы (графика).

Порядок

Итак, для полной проверки работоспособности блока розжига необходимо действовать по следующей схеме:

1. Не снимая устройства с места в первую очередь необходимо промыть поверхность прибора спиртом. Это действие направлено на устранение ржавчины, которая может привести к более неприятной поломке блока.
   Если проблема неисправности коррозия, то после нескольких минут, требуемых для полного высыхания, блок будет работать в нормальном режиме.
2. Если промывка блока не привела к устранению поломки, то следующий шаг – это осмотр корпуса на наличие трещин (разгерметизация). Выявленные трещины необходимо герметизировать и проверить работоспособность оборудования после полного высыхания использованного состава.
3. Если результат после проведенных манипуляций не достигнут, то требуется полностью отсоединить устройство от цепи автомашины и вскрыть корпус блока.

Внутри корпуса располагаются различные приспособления, работоспособность которых можно проверить осциллографом или тестером.

Проверка оборудования специальными приборами производится в следующем порядке:

• на первом этапе проверяется работоспособность транзисторов (их должно быть не менее 4 штук), которые наиболее подвержены воздействию влаги и пыли;
• далее проверяется резистор;
• проверяются конденсаторы.

Обнаруженные сгоревшие или поломанные устройства требуется заменить аналогами, полностью подходящие по рабочим параметрам.

После замены и проверки работоспособности ламп блок необходимо закрыть и залить герметиком или обработать парафином для увеличения срока эксплуатации.

Если проведенные работы не помогли восстановить блок розжига, то можно:

• обратиться к профессионалам для проведения более тщательной диагностики повреждений;
• полностью заменить оборудование.

Какие лампы лучше выбирать при покупке

При выборе ксеноновых ламп следует учитывать следующие параметры:

1. Цоколь лампы.
2. Подбирается оптимальный цвет свечения лампы, который зависит от температуры, измеряемой в Кельвинах (указывается на упаковке или самой лампе):


   3000К — получаемый свет желтый	такие лампы рекомендуется устанавливать в противотуманные фонари
   4300К – молочно – белый	этот свет максимально приближен к дневному и имеет наиболее высокие показатели яркости. Лампы с этим параметром чаще всего устанавливаются изготовителем в штатном ксеноне
   5000К – белый	лампы с этим параметром так же устанавливаются для ближнего и дальнего света
   6000К и выше	как правило, в световом оборудовании транспортного средства не используются, так как велика вероятность создания аварийной ситуации вследствие ослепления водителя встречного автомобиля

3. Компания — производитель лампы. Это параметр так же имеет существенное значение, так как именно от производителя зависит длительность использования лампы и ее соответствие заявленным параметрам. Рекомендуется приобретать лампы следующих фирм (по народному рейтингу):


   Philips (Германия)	стоимость ламп от 2 000 рублей полностью оправдана качеством продукции и длительностью срока использования. Гарантия на лампы составляет до 24 месяцев в зависимости от модели
   Sho-me (Корея)	приобрести лампы можно по цене от 400 рублей. По мнению пользователей лампы надежны, но в отличие от предыдущей марки работаю менее продолжительное время (около 2 000 часов)
   MTF Light (Россия)	стоимость лампы начинается с 950 рублей и выше. Гарантийный срок работы – 1 год. Российские ксеноновые лампы занимают третье место в народном рейтинге, так как отличаются невысокой стоимостью и надлежащим качеством
   Optima (Китай)	купить лампы можно по стоимости от 350 рублей. Качество продукции гарантировано производителем. Гарантия изготовителя составляет 12 месяцев со дня покупки
   MaxLight (Корея)	невысокая стоимость ламп (от 350 рублей) и способность работы более 2 000 часов привели к популярности этой марки среди потребителей

При установке ксенона на автомобиль, если фары не предусмотрены производителем, необходимо проходить процедуру легализации, то есть переоборудования транспортного средства.

За использование «колхозного» (не узаконенного) ксенона владелец транспортного средства может быть подвергнут административному наказанию в виде лишения прав на срок от 6 до 12 месяцев.

Чем отличается ксенон от биксенона?

Отличие в лампе и способе подключения.

Биксенон совмещает дальний и ближний свет в одной лампе и подключается при помощи биксеноновой проводки.

Ксенон обеспечит либо ближний, либо дальний свет, и подключается в штатные разъемы без дополнительной проводки.

Биксеноновая проводка – это коса проводов с разъёмами для подключения биксенона или биксеноновых линз в штатные разъёмы ламп H4, H13, HB5. В него входит реле, которое отвечает за включение дальнего света.

Ремонт блока розжига ксенона своими руками. Возможные поломки. Замена блока

Вопросы освещения ночной дороги особенно актуальны в российских условиях. Чтобы не попадать в неприятные и аварийные ситуации, необходимо иметь полную уверенность в работоспособности фар автомобиля. Многие сегодня устанавливают вместо штатной оптики ксенон. Такой свет очень эффективен.
Но система состоит из нескольких блоков, в том числе и из высоковольтного блока розжига. Это устройство иногда выходит из строя.

Давайте рассмотрим, как осуществляется ремонт блока розжига ксенона, какие бывают типичные неполадки, как отремонтировать элемент без необходимости обращения к специалистам.

Блок розжига: что это?

Таковым называют высоковольтное пусковое устройство для ксеноновых и биксеноновых автомобильных ламп. Так как последние заполнены инертным газом, то для их запуска необходимо очень высокое напряжение.

Параметр составляет от 23 000 до 25 000 В. Такие напряжения необходимы только для старта лампы.

Затем стабильное горение будет поддерживаться уже за счет балласта на протяжении всего периода работы осветительного прибора.

Типичные неисправности и их причины

Ремонт блока розжига ксенона нужно начинать с диагностики.

Можно выделить несколько типовых причин, по которым устройство выходит из строя:

• Если в блоке отсутствует герметичность или же она достаточно слабая, тогда внутрь попадает влага или пыль. Для подтверждения причины неисправности необходимо вскрыть корпус блока. На автомобиле такая проблема проявляется стандартным образом. Оптика будет мигать или же не будет загораться вовсе.
• Вторая причина неисправности – это коррозия. За счет окисления спайки электронных компонентов, они могут банально отходить. Сами же элементы попросту выпадают из припоя. Первая и основная причина такого явления – высокий уровень влажности или же небрежность сборки. Особенно плохим качеством сборки отличаются китайские устройства. На такой блок розжига (ксенон) цена – не больше 700 рублей. Не стоит покупать подобные устройства.
• Также пропадает управляющий сигнал от контроллера, пробиваются обмотки трансформатора и умножителя. Нередки случаи проблем с транзисторами.

Самостоятельная диагностика

Итак, водитель садится в автомобиль и понимает, что не работает блок розжига ксенона. Ремонт своими руками нужно начинать не с замены, а с диагностики, тем более что ее можно выполнить самостоятельно.

Первым делом необходимо убедиться в том, что причины поломки определены правильно. Естественно, самостоятельно это сделать получится хуже, чем у профессионалов, но попробовать нужно и можно.

Первый признак того, что блок вышел из строя – это характерный запах гари. Необходимо выяснить, где же находится сгоревший элемент.

Если есть в наличии осциллограф, тогда можно продиагностировать устройство более точно.

При помощи данного устройства мы определим, какой узел блока работает неправильно. Это может быть контроллер, какой-либо из резисторов или трансформатор.

Если удалось диагностировать выход из строя контроллера, тогда в этом случае отсутствует вероятность положительного результат ремонта.

В таком случае потребуется приобрести и установить новый блок розжига фары ксенон. Со всем остальным можно справиться своими руками.

Способы восстановления работоспособности блока своими руками

Самое первое, на что специалисты рекомендуют обращать внимание перед началом любых восстановительных работ – это простая промывка всей электронной платы устройства спиртом или ацетоном.

Если причиной неисправности стала обыкновенная ржавчина или влага, то данной операции вполне достаточно. Работоспособность будет восстановлена.

Если промывка не помогла, рекомендуется отсоединить герметик, нанесенный на тыльную сторону платы, и пропаять контакты.

Далее выполняется подключение блока розжига ксенона, и делаются попытки запуска прибора.

Техника безопасности перед включением блока

Стоит обратить внимание, что процесс включения и запуска необходимо осуществлять только в состоянии, когда элемент подключен к лампе.

Блок необходимо положить на поверхность, которая не проводит электрический ток. Устройство размещают подальше от легковоспламеняемых предметов. На умножителе аппарата очень высокое напряжение.

Оно иногда достигать до 35 кВ – не стоит трогать включенный прибор руками.

Когда блок запустился, его выключают и затем дают ему «передохнуть» (остыть) в течение двух-трех минут. Если устройство отказывается работать, следует продолжить диагностические процедуры.

Продолжаем диагностику

Первым делом открывают все крышки, затем отсоединяют герметик. Далее при помощи мультиметра необходимо проверить все транзисторы. Их в схеме четыре. Если в каком-либо из элементов удалось обнаружить пробой, следует приобрести новый полевой транзистор и впаять его на его законное место.

Штатный транзистор можно заменить на 4N60. На этом ремонт блока розжига ксенона закончен. Однако если это не помогло, следует проводить диагностику дальше. Далее проверяют резисторы – возможно, они остались целы. Если это не так, тогда сгоревшие детали заменяют новыми. Мощность резистора должна быть не менее 5 Вт.

Восстановление блока пропаиванием

Еще может помочь пропаивание всех мест, где был герметик, а флюс находился в неактивном состоянии. Остатки последнего необходимо смыть. Если флюс розового цвета, необходимо внимательно следить за тем, чтобы в процессе работы не осталось никаких розовых пятен. Гель хорошо прогревают. После этого снова делают попытки включить фару.

Если ремонт блока розжига ксенона был успешен, тогда лампы будут гореть, как новые. Но если все действия не привели к успеху, нужно далее искать сгоревшие и вышедшие из строя транзисторы. Зачастую, причина именно в них. Если такой элемент удалось обнаружить, его выпаивают и включают блок без него. Если система заработала, тогда все отлично.

После проведения всех мероприятий по восстановлению блока специалисты рекомендуют залить электронную плату парафином. Выбирают именно парафин – другие аналоги не подойдут. Различные герметики на основе силиконов при следующем ремонте очень трудно извлекать.

К тому же химические вещества, которые эти составы выделяют при прогреве, могут не лучшим образом влиять на качество, прочность и надежность контактов.

Если проблема была именно в транзисторе, и удалось восстановить блок розжига ксенона, ремонт своими руками обойдется примерно в 45-50 рублей. Это гораздо дешевле, чем новый блок.

Если ксенон не горит

Операция по проверке работоспособности устройства – это не сложная процедура. Естественно, потребуется проявить аккуратность и осторожность.

Понадобится отвертка, хорошие лампы и заведомо рабочий блок розжига. Первым делом отсоединяют минусовую клемму аккумулятора.

Затем открывают предохранительный блок и проверяют элемент, который отвечает за наружное освещение. Если он сгорел, тогда его заменяют.

На втором этапе проверяют подводящую электрику. Возможно, где-то отсоединились провода, ведущие к блоку розжига. Далее проверяют, как закреплены контакты. Вследствие вибрации они могли ослабнуть. Если система устанавливалась своими руками, то зачастую в фарах имеются переходники от цоколя традиционной галогеновой лампы на ксеноновую.

Необходимо проверить данные переходники. Если положительных результатов нет, тогда необходимо заменить лампы ксенон без блока розжига в фаре на заведомо рабочие. Когда все варианты проверены, а результата все равно нет, скорее всего, проблема в блоке розжига. Его необходимо демонтировать и попробовать заменить на заведомо рабочий.

Сейчас на рынке существует масса продукции из Китая. Так, на китайский блок розжига ксенон цена до тысячи рублей. Поэтому проще заменить неработающее устройство на новое. Китайские производители эти приборы намертво запаивают, а сама плата залита компаундом. Поэтому разбирать блок нет особого смысла.

Заключение

Как видно, существует несколько вариантов, которые позволяют отремонтировать сломанный элемент. На самом деле с таким ремонтом могут справиться даже неопытные автолюбители.

Для диагностики нужно иметь базовые навыки в электронике.

Если знать, как проверить блок розжига (ксенона или биксенона, не имеет значения), можно существенно сэкономить на оплате труда профессионального автоэлектрика.

Чем отличаются лампы HOD и HID?

Лампы HOD это галогеновые лампы с эффектом ксенона. Их называют псевдоксенон. В этих лампах увеличена колба, стекло окрашено. Световой поток ламп HOD составляет 2300 люмен; для сравнения: у ксенона — 3200 лм, у галогенных ламп — 1550 лм. Мощность ламп HOD составляет 65 Ватт.

Лампы HID — газоразрядные лампы высокой интенсивности. То есть это ксеноновая лампа. Подробнее о том, как она устроена можно прочесть здесь.

Проверка блоков розжига

В последнее время водители все чаще стали использовать ксенон в качестве системы освещения в головной оптике автомобиля. Ксенон, это не просто разновидность ламп повышенной яркости – это целая система, которая включает в себя дополнительные элементы, обязательным из которых является блок розжига. Именно поэтому, в этой статье мы поговорим о том, как проверить работоспособность и исправность этого компонента ксеноновой системы.

Разберемся с ксеноном и проблемами с ним

Ксеноновые лампы – это газоразрядные устройства, колбы которых изготовлены из прочнейшего стекла и заполнены смесью газов, где преобладает ксенон. Ксеноновое освещение считается самым эффективным на сегодняшний день и отличается рядом преимуществ. Но нет идеальных вещей, а поэтому, зачастую и ксенон может не гореть. Причины может быть всего две:

• Ксеноновая лампа вышла из строя.
• Неисправности блока розжига.

Роль блока розжига в ксеноновой системе

В комплекте с ксеноновыми лампами обязательно следует приобретать устройство, именуемое блоком розжига. Функции блока заключаются в:

• Подаче высоковольтного тока в среднем до 25 тысяч вольт, что обеспечивает активизацию электрической дуги и, соответственно, розжиг ксенона.
• Поддержке горения ксенона и свечения лампы за счет подачи постоянного тока с напряжением 85 вольт.

Таким образом, без блока розжига ксеноновая система не будет обеспечивать свет, поскольку лампе не хватит напряжения в 12 В или же даже 24 В автомобиля.

Проверка блока розжига ксенона

Мы уже определили, что если не горит одна ксеноновая лампа, то причина может быть, как в источнике света, так и в самом устройстве, обеспечивающем розжиг лампы. Таким образом, если вы столкнулись с этой проблемой, стоит знать, как проверить блок розжига ксенона на исправность.

Для этого необходимо аккуратно достать ксенон, произвести визуальный первичный осмотр и определить, нет ли изъянов в виде трещин на колбе лампы (пример трещины показан на рисунке слева). Если нет, то аккуратно отсоединить провода, отходящие к лампе от блока розжига. Два варианта развития событий: Проблема с лампой. Если причина в неисправности лампы, то при подключении блока розжига к другой ксеноновой лампе, она загорится. Проблема с блоком розжига. Если вы подключите блок розжига к другой лампе, которая и так у вас горела, и она не загорается, тогда можно сделать вывод, что разжигающее устройство не работает.

Таким образом, если проблема в блоке, то вам придется его заменить на идентичное устройство. На сегодняшнее время существует огромное количество блоков разных производителей, как штатных, так и универсальных. Соответственно, вы можете выбрать любой интересующий вас блок. Существует 5 поколений и считается, что самые прочные и качественные блоки относятся к 4-му поколению, а значит, лучше отдать предпочтение им, причем по возможности поменять сразу два блока.

Полезная информация

• Если вы впервые покупаете ксеноновые лампы, то лучше отдавать предпочтение комплектам, с уже имеющимися блоками розжига.
• При разборе фары помните, что ни в коем случае не стоит касаться руками лампы без резиновых перчаток или же салфетки, чтобы не оставить следов от пальцев, которые могут привести к выходу лампы из строя. Колба ламп очень хрупкая и, соответственно, отпечатки на ней будут изменять спектр и качество излучения.
• Напомним, что если вы впервые ставите ксеноновую систему в автомобиль, то следует еще и вооружиться автокорректором фар и омывателями. Корректор позволит настроить угол падения света таким образом, чтобы не засвечивать водителей встречного направления, а омыватели всегда позаботятся о чистоте фары.

Почему стоит использовать ксеноновую систему света?

Несмотря на то, что ксенон гораздо дороже галогенового привычного освещения, и к тому же многокомпонентный, все же он обладает рядом преимуществ. Ксенон позволит вам получить большую безопасность на дороге, а также обеспечит эффективность и яркость излучаемого потока. Такие лампы намного экономичнее, потребляют небольшое количество энергии авто и служат длительный период времени. Подчеркнем, что на качество свечения ксеноновых ламп влияет и блок розжига. То есть, приобретая качественный, мощный и надежный блок, вы получаете максимально быстрое разгорание лампы и ее бесперебойную работу. Узнать еще больше информации о светоотдаче ксенона, а также положительных и отрицательных сторонах ксеноновых ламп вы можете в этой статье.

Как диагностировать неисправный ксенон?

Для диагностики неисправного элемента в бытовых условиях нужно поменять местами лампы и блоки. К примеру, у Вас не горит левая фара:

Снимаем лампу с правой фары и ставим в левую. Если неисправность пропадает, значит, не работает лампа. Если неисправность остаётся, то возвращаем левую лампу в левую фару, берем блок розжига из правой фары и ставим в левую. Если неисправность пропадает, значит, не работает блок. Если неисправность сохраняется, значит, неисправен и блок, и лампа, либо случилась беда с электрикой Вашего авто, и требуется сервисная диагностика.

Что представляет собой

Блоком розжига или автомобильным балластом называют – пусковое приспособление, запитывающееся от высоковольтного напряжения, чтобы создать искру для осветительных газоразрядных ламп и фонарей в наружном освещении автотранспортного средства.

Без этого устройства никакая лампа на ксеноне долго не прослужит, а точнее, она практически сразу же выйдет из строя, либо вовсе не станет зажигаться.

Каждому источнику освещения полагается один балласт, чей принцип работы заключается в следующем:

1. Чтобы зажглась газовая смесь (ксенон) в колбе необходима искра, создающая внутри колбы электродугу.
2. В машине подача напряжения на фонари напрямую составляет 12 В, а для зажигания газоразрядной лампы потребуется 30 КВ (иногда даже – 50КВ, в зависимости от типа лампы).
3. Напряжения для горения лампы нужно гораздо меньше – уже 25,30,55, 80 В (опять же, все зависит от типа самого светильника).
4. Вывод – высоковольтного тока понадобится исключительно только для искры, подающейся на преобразователь электротока.
5. Блок розжига как и служит таким преобразователем тока. Принимая высокое напряжение в виде короткого разряда, балласт использует искру для преобразования в колбе дуги.
6. От электрической дуги зажигается газ и подает свечение определенной интенсивности (дальность светового пучка), цвета, яркости.

В комплект балласта входит следующее:

1. Непосредственно коробочка самого блока с внутренней микросхемой и другими деталями.
2. Провод, блок и разъем для высоковольтного питания.
3. Провода и контакты для лампы.
4. Разъем питания блока

Внешне блок выглядит в виде компактной коробочки, установленной рядом возле подсоединений фар, либо на саму лампу, смотря какая модель комплекта.

Сейчас уже многие используют балласты Slim – нового поколения устройства, которые по размеру меньше ладони. Крупногабаритные конструкции применяются реже, хоть и относятся к типовым стандартным блокам.

Корпус конструкции прорезинен специальным материалом, который, как герметик, изолирует установку от влаги и иных вмешательств.

Рекомендуем: Когда нужно менять тормозную жидкость?

С одной стороны блок подключается через специальные разъемы к электрике бортовой системы общего электропитания.

С другой стороны, два провода подают высокое напряжение непосредственно ксеноновой лампе (на одну лампочку – два контакта).

Чтобы понять, например, почему не зажигаются лампы, достаточно проверить, насколько крепко «сидят» контакты.

Зачастую проблемой может быть их ослабленность в результате долгого использования частой тряски авто при движении по неровным дорогам.

Внутренне устройство блока состоит из таких деталей:

• микросхема с транзисторами;
• конденсаторы;
• часть балласта принимающего высоковольтное напряжение;
• часть балласта, принимающая «выпрямленный» ток на обмотку;
• разрядник («искровик»);
• трансформатор («игнитор») или катушка;
• силовые ключи на транзисторах (биполярных либо полевых);
• выпрямительные диоды.
