Детали и расходники:

• Ветошь
• Пустая емкость
• Тканевые перчатки
• Деревяный брусок
• Кольцо топливного модуля — Mazda BP4L-42-167
• Прокладка топливного насоса — Mazda BP4K-42-166

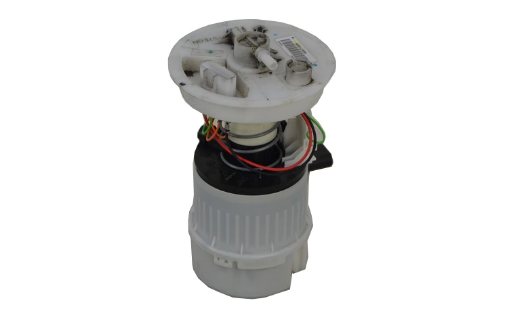

• Оригинальный топливный модуль — Mazda ZY08-13-35XH, Mazda ZY08-13-35XG, Mazda ZY08-13-35XF

Блок предохранителей и реле Mazda Demio/Verisa с 2002 по 2007

Блок предохранителей и реле Mazda Demio/Verisa с 2002 по 2007

Один из блоков предохранителей автомобиля мазда демио, расположен в моторном отсеке, под капотом.

Расположение предохранителей в блоке, расположенного под капотом

Предохранитель			Номинал, A	Цепь предохранителя
1	MAIN		100	Главный предохранитель
2	FAN		30	Электродвигатель вентилятора конденсатора
3	IG KEY1		60	Предохранитель для различных цепей
4	HEATER		40	Отопитель
5	FUEL PUMP		15	Топливный насос
6	DEFOG		30	Обогреватель стекла задней двери
7	EGI COMP1		10	Система управления двигателем
8	STOP		15	Стоп-сигналы и звуковой сигнал
9	HAZARD		15	Аварийная сигнализация
10	IG KEY2		30	Предохранитель для различных цепей
11	ETV		15	Электрический привод дроссельной за­слонки
12	BTN		25	Предохранитель для различных цепей
13	ABS-P		30	Антиблокировочная система тормозов (ABS)*
14	ABS-V		20	Антиблокировочная система тормозов (ABS)*
15	FOG		15	Противотуманные фары*
16	P.WIND		20	Электропривод стеклоподъемника*
17	DOOR LOCK		30	Центральный замок
18	EGI INJ		15	Система управления двигателем
19	EGI COMP2		15	Система управления двигателем
20	HEAD L HI		10	Дальний свет (левая фара)
21	HEAD R HI		10	Дальний свет (правая фара)
22	HEADLLO	HLGN	10	Ближний свет (левая фара)
		HID	20
23	HEADRLO	HLGN	10	Ближний свет (правая фара)
		HID	20

Блок с реле расположен под капотом

Расположение реле

Расшифровка реле.

Предохранитель	Номинал, А	Цепь предохранителя
F01	50	Дополнительная система отопления
F02	40	Электродвигатель вентилятора отопи­теля
F03	50	Зажигание
F04	50	Система выпуска
F05	60	Электронный блок управления КПП
F06	60	Зажигание
F07	30	Освещение салона
F08	60	Система управления двигателем
F09	100	Главный предохранитель
F10	30	Обогреватель стекла задней двери
F11	60	Антиблокировочная система тормозов
F12	20	Электропривод стеклоподъемников
F13	30	Центральный замок
F14	15	Противотуманные фары

Находиться блок предохранителей в салоне Mazda Demio, Mazda Verasa.

Расположение предохранителей, расположенных в салоне автомобиля

Расшифровка

Предохранитель		Номинал, A	Цепь предохранителя
1	ROOM	15	Освещение салона, подсветка багажного отделения, магнитола*
2	CIGAR	15	предохранитель прикуривателя
	AUX PWR	15	Розетка для подключения дополнитель­ного оборудования (Mazda Verisa)
3	MIRROR	7,5	Электропривод боковых зеркал заднего вида*, магнитола*
4	METER	10	Комбинация приборов
5	WIPER	20	Стеклоочистители и омыватели
6	SAS	10	Система активной безопасности (подушки безопасности)
7	ENGINE	15	Система управления двигателем
8	АУТ	15	Блок управления АКПП* (Mazda Demio)
9	P.WIND	30	Электропривод стеклоподъемников*
10	M.DEF	7,5	Боковые зеркала
11	S-WARM	15	-(Mazda Demio)
12	ST.SIG	7,5	-(Mazda Demio)
13	TAIL	7,5	Габаритные огни, подсветка номерного знака
14	ILLUMI	7,5	Освещение салона, подсветка комбина­ции приборов
15	MAG.CLUCH	7,5	Электромагнитная муфта компрессора кондиционера
16	A1C	7,5	Кондиционер
17	R.WIP	10	Стеклоочиститель и омыватель стекла задней двери*
18	BACK	10	Фонарь заднего хода
19	SUNROOF	25	Люк* (Mazda Demio)

Расположение блока предохранителей в салоне Mazda 2.

Предохранитель	Номинал, А	Цепь предохранителя
F1.01	—	Не используется
F1.02	—	Не используется
F1.03	15	Освещение салона
F1.04	15	Прикуриватель
F1.05	7.5	Электропривод боковых зеркал заднего вида
F1.06	—	Не используется
F1.07	10	Комбинация приборов
F1.08	20	Стеклоочистители и омыватели
F1.09	10	Система активной безопасности
F1.10	15	Система управления двигателем
F1.11	15	Блок управления КПП
F1.12	30	Электропривод стеклоподъемников
F1.13	—	Не используется
F1.14	—	Не используется
F1.15	—	Не используется
F1.16	7,5	Стартер
F1.17	7,5	Фонари заднего хода
F1.18	7,5	Подсветка комбинации приборов
F1.19	7,5	Электромагнитная муфта компрессора кондиционера
F1.20	7,5	Кондиционер
F1.21	10	Стеклочиститель и омыватель стекла задней двери
F1.22	10	Обогреватель стекла задней двери
F1.23	—	Не используется
F1.24	—	Не используется

Расположение дополнительного блока в салоне Mazda 2.

Расшифровка.

Предохранитель	Номинал, А	Цепь предохранителя
F2.01	—	Не используется
F2.02	30	ABS
F2.03	—	Не используется
F2.04	7,5	Г енератор
F2.05	20	Топливный насос
F2.06	7,5	Электронный блок управления двигате­лем и КПП
F2.07	15	Датчик расхода воздуха, система управ­ления двигателем
F2.08	20	Датчик расхода воздуха, система управ­ления двигателем
F2.09	15	Стоп-сигналы
F2.10	15	Аварийная сигнализация
F2.11	—	Не используется
F2.12	—	Не используется
F2.13	—	Не используется
F2.14	15	TNS
F2.15	20	ABS
F2.16	15	Обогреватель боковых зеркал заднего вида
F2.17	10	Дальний свет (правая фара)
F2.18	10	Дальний свет(левая фара)
F2.19	10	Ближний свет (правая фара)
F2.20	10	Ближний свет (левая фара)
F2.21	—	Не используется
F2.22	—	Не используется
F2.23	—	Не используется
F2.24	—	Не используется

Расположение реле.

1. монтажный блок в подкапотном пространстве,
2. реле №1 вентилятора системы охлаждения,
3. реле кондиционера,
4. реле электродвигателя вентилятора отопителя,
5. реле обогревателя заднего стекла,
6. реле стартера,
7. реле топливного насоса,
8. реле ближнего света фар,
9. реле дальнего света фар,
10. главное реле,
11. реле №2 вентилятора системы охлаждения,
12. реле противотуман­ных фар,
13. монтажный блок под панелью приборов со стороны перед­него пассажира (реле электродвигателя очистителя лобового стекла, реле режима работы очистителя лобового стекла на высокой скорости, реле электронасоса омывателя лобового стекла, реле электродвигателя очи­стителя заднего стекла, реле электронасоса омывателя заднего стекла, реле габаритов, реле звукового сигнала),
14. прикуриватель,
15. датчик наличия ключа в замке зажигания,
16. замок зажигания.

Замена топливного фильтра Мазда 3. Порядок выполнения работ:

1. Установите автомобиль на яму или эстакаду. Если такой возможности нет, просто вывесите задние колеса.

2. Откройте капот, и сбросьте давление в топливопроводе: в блоке предохранителей извлеките предохранитель топливного насоса Мазда 3 F24/15А (F/PUMP).

Запустите двигатель, подождите до его остановки из-за выработки топлива двигателя и включите стартер на 10 секунд. Установите предохранитель обратно.

3. Отключите от аккумуляторной батареи отрицательную клемму.

4. Снимите подушку заднего сиденья, потянув ее вперед и вверх. Отстегните под низом 2 клипсы.

5. Крестовой отверткой выверните 4 винта крепления крышки люка.

6. Уберите крышку в сторону.

Так откроется доступ к топливному модулю Мазда 3.

7. Нажмите на фиксатор и отсоедините от топливного модуля колодку жгута проводов.

8. Аналогично отсоедините от топливного модуля трубопровод.

9. Спуститесь под автомобиль.

10. Снимите 2 шланга адсорбера Мазда 3.

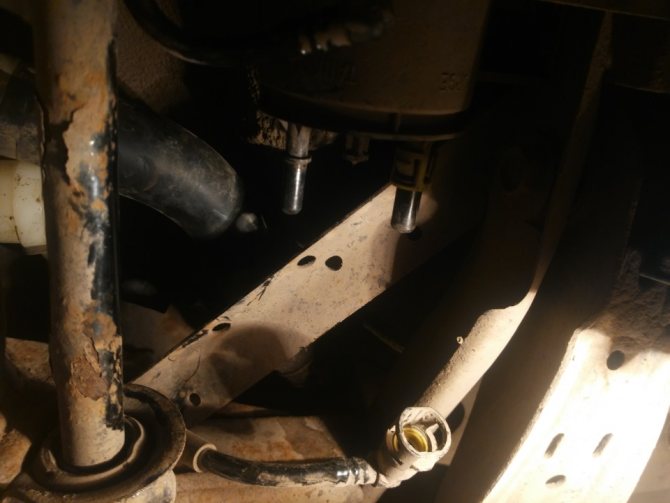

11. Пассатижами сожмите фиксаторы, и разъедините трубопровод топливного насоса и трубопровод адсорбера.

12. Торцовым ключом на 10 ослабьте затяжку хомута и отсоедините от бензобака патрубок заливной горловины.

13. Пассатижами ослабьте затяжку хомута и отсоедините вентиляционный шланг заливной горловины.

14. Ключом на 8 отверните 2 пластиковых болта крепления термоэкрана.

15. Перед тем, как снять топливный бак Мазда 3, установите под него регулируемый упор. Двумя домкратами поднимите заднюю часть автомобиля, чтобы колеса повисли над землей, а третий подставьте под бак через брусок (для увеличения площади опоры).

Примечание:

Дальнейшую работу было бы хорошо выполнять с помощником.

16. Торцовым ключом на 12 мм с удлинителем отверните болт переднего крепления бака.

17. Отверните задний левый и задний правый болты крепления топливного бака.

18. Аккуратно снимите топливный бак Мазда 3 вниз и вытяните его наружу.

19. Обратите внимание на метки на баке, на кольце и на модуле. Стрелки совмещены, поэтому при обратной установке, необходимо будет их совместить в точно такое же положение.

20. Используя специальное приспособление, отверните крепежное кольцо топливного насоса Мазда 3.

Универсальный съемник крышки топливного насоса

Примечание:

Как вариант, можно попробовать отвернуть кольцо модуля подручными средствами, например, при помощи стяжки для пружины подвески, деревянной выколотки из плотной древесины и молотка. Однако следует помнить, что в этом случае очень велика вероятность повреждения кольца и топливного бака, что неизбежно приведёт к необходимости их замены.

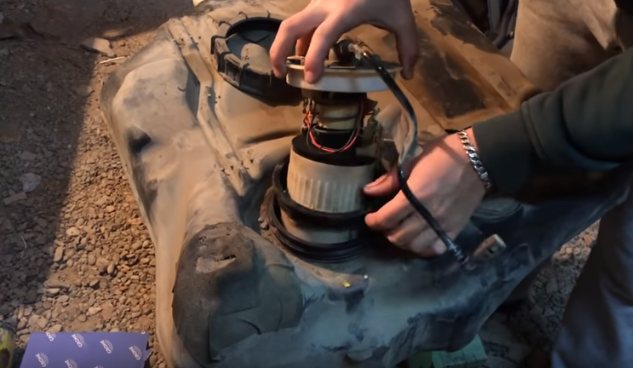

21. Извлеките топливный модуль из бензобака.

Примечание:

Извлекая насос, будьте внимательными, чтобы не погнуть поплавок (будет показывать неправильный уровень топлива).

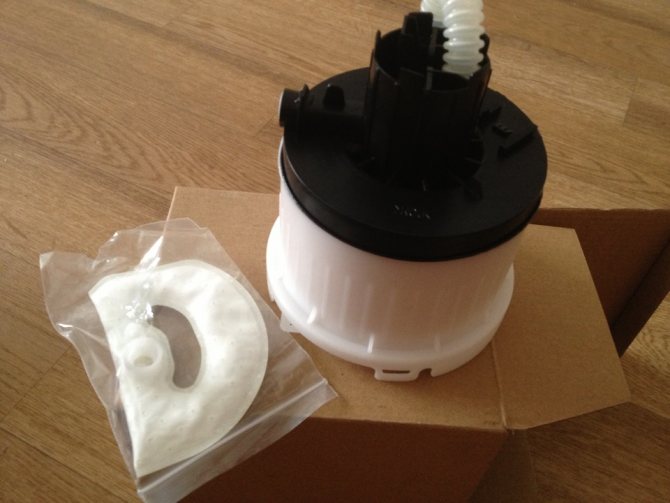

22. Замените топливный фильтр Мазда 3 на новый.

23. Установите новый модуль обратно в топливный бак.

24. Крепежное кольцо модуля заворачивайте из положения, при котором стрелка на кольце будет находиться напротив надписи START на топливном баке. Кольцо затяните моментом 80-90 Нм. После затяжки, стрелка на кольце должна находиться между надписей MIN и МАХ, нанесенных на топливный бак. Если это не так, кольцо необходимо заменить.

Примечание:

Очень важно придерживаться момента затяжки и правильного расположения меток. В противном случае возможно вытекание из бака топлива.

25. Установите топливный бак и всю конструкцию в обратной последовательности.

Замена бензонасоса Мазда 3

Если в задней части автомобиля вы слышите посторонний звук, даже если после продолжительной работы двигателя, то вам срочно нужна замена бензонасоса Мазда 3. Чтобы его заменить, предварительно приобретаем новое оборудование и фильтр. Цена на них варьируется в зависимости от производителя.

Можно приобрести аналоговый, так как особой разницы нет. И те и те служат довольно долго. Итак, для того чтобы его заменить, необходимо руководствоваться предоставленной ниже инструкцией:

Шаг 1 Изначально убираем ковролин в автомобиле под задним сиденьем, иначе к нему никак не подобраться.

Шаг 2 После этого можно заметить хороший кусок пенопласта, который также отодвигаем в сторону. Теперь виднеется маленькая фишка бензонасоса, спрятанная в отверстие. Ее нужно отсоединить.

Шаг 3 Переходим под автомобиль и откручиваем крепление бензобака.

Шаг 4 Могут случиться трудности с выниманием из-за специальной защиты от высокотемпературной выхлопной системы, скобы которой основательно прижимают его к автомобилю. Их приходится отгибать.

Шаг 5 Всего три держащие бензобак болта – откручиваем. Не смотрим на его габариты. Он весьма легкий и сделан из пластика.

Шаг 6 Отсоединяем патрубки, которые ведут к топливному баку. Не бойтесь повредить штуцеры, закрепляющие их. Они довольно прочные. С большой вероятностью при снятии руками останутся цельными.

Шаг 7 Все отсоединяем, снимаем бензобак и заглядываем внутрь.

Здесь не должно возникнуть каких-либо трудностей. Откручиваем специальную закругленную крышку, достаем бензонасос старый и вставляем новый и топливный фильтр бензонасоса.

Некоторые фишки могут отличаться между собой, поэтому придется поработать напильником. В корпусе бензонасоса может быть мусор, который и не позволял ему работать в хороших условиях.

Шаг 8 Устанавливаем обратно патрубки подачи топлива и смотрим на правильное положение, которое позволит их без труда присоединить. Крутим гайки постепенно до окончательного момента прижатия кольца. Вставляем отверстия бензопровода и закручиваем их обратно на позиции.

Шаг 9 Подключаем клеммы аккумулятора на машине и ненадолго заводим. До старта двигателя можно услышать его характерный звук, который указывает на его работоспособность. Глушим двигатель и просматриваем заднюю часть на наличие подтеков из соединений. Если их нет, смело закрываем люк и устанавливаем сидение обратно.

Обратите внимание: В баке бензин взрывоопасен. Следовательно, будьте весьма осторожны при проведении процедуры замены.

Шаг 10 Собираем все в обратной последовательности и включаем зажигание. Но гула во время езды быть не должно. Процесс замены бензонасоса Мазда 6 можно считать завершенным.

Подпишись

на наш канал в
Я ндекс.Дзене
Еще больше полезных советов в удобном формате

Дополнительная информация:

Для оптимальной работы топливной системы, компания Мазда рекомендует заменять топливный насос Мазда 3 в сборе. Но для экономии денежных средств, некоторые водители все-таки решаются самостоятельно разбирать топливный модуль и менять отработанные фильтра отдельно.

Фильтры тонкой и грубой очистки

Блок предохранителей и реле Mazda Demio с 1996 по 2002

Блок предохранителей и реле Mazda Demio с 1996 по 2002

Один из блоков предохранителей и реле автомобиля Мазда Демио, расположен в моторном отсеке, под капотом

Расположение предохранителей и реле в блоке, расположенном под капотом

Расшифровка.

Предохранитель		Номинал, A	Цепь предохранителя
1	HEAD	20	Фары
2	INJ	30	Система впрыска топлива
3	MAIN	80	Главный предохранитель
4	IG KEY	60	Предохранитель прикуривателя мазда демио 1, двигатель, комбинация приборов, очиститель стекла задней двери, обогреватель стекла задней две­ри. стеклоочистители
5	BTN	40	Освещение салона, центральный замок, стоп-сигналы и габариты, предохрани­тель ILLUMI

Расположение реле кондиционера и вентилятора отопителя.

13 — реле кондиционера и вентилятора кондецатора кондиционера, 14 — реле вентилятора отопителя.

Второй блок с предохранителями и реле, расположен в салоне автомобиля

Предохранитель		Номинал, F	Цепь предохранителя
А	HEATER	30	Электродвигатель вентилятора отопителя
В	—	—	•
С	CIGAR	15	Розетки для подключения дополнитель­ных устройств, часы, магнитола, управ­ление зеркалами
D	•	—	—
Е	ILLUMI	10	Габариты, подсветка номера, стояноч­ные огни, подсветка комбинации прибо­ров
F	ABS	40	Антиблокировочнзя система тормозов
G	WIPER	20	Стеклоочистители и омыватели
Н	DEFOG	20	Обогреватель стекла задней двери
I	Sun ROOF	15	Люк
J	P.WIND	30	Электропривод стекол передних дверей
К	P.WIND	30	Электропривод стекол задних дверей
L	R.WIP	10	Стеклоочиститель и омыватель стекла задней двери
М	METER	15	Указатели, фонари заднего хода, указа­тели поворотов
N	ENGINE	15	Система управления двигателем
О	FAN	30	Электродвигатель вентилятора системы охлаждения
Р	HAZARD	15	Аварийная сигнализация
Q	A10	20	Кондиционер
R	—	—	—
S	TAIL	Предохранитель ILLUMI
Т	D.LOCK	20	Центральный замок
и	STOP	10	Подсветка багажного отделения, стоп- сигналы, звуковой сигнал
V	ROOM	10	Освещение салона, динамики

Самостоятельная замена фильтров Мазда 3. Порядок выполнения работ:

1. Сначала снимите датчик уровня топлива Мазда 3.

2. Аккуратно отщелкните нижнюю часть корпуса фильтра Мазда 3 (4 защелки).

3. Снимите нижнюю часть корпуса.

4. Снимите топливный фильтр грубой очистки Мазда 3.

5. Замените его на новый.

6. Для снятия фильтра тонкой очистки Мазда 3 вытяните и отключите бензонасос.

7. Для разъединения верхней части корпуса от фильтра, отверткой отожмите внутри 2 защелки.

8. Вытащите фильтр.

9. Разрежьте в верхней части топливный шланг и снимите сам фильтр.

10. Замените фильтр тонкой отчистки Мазда 3 и оденьте трубку, предварительно прогрев ее на огне, что бы она стала мягкой. Тогда быстро оденьте ее на насос. Для надежности, зафиксируйте трубку хомутом.

11. Наденьте новый фильтр грубой очистки Мазда 3 и соберите конструкцию в обратном порядке. Установите фильтр в топливный бак.

12. Установите обратно топливный бак и соберите все в обратной последовательности.

Предохранители и реле для Mazda Demio 1

02.08.2016
|

Рассмотрены автомобили 1996, 1997, 1998, 1999, 2000, 2001, 2002 года выпуска.

Расположение предохранителей и реле в моторном отсеке.

Расшифровка:

Предохранитель		Номинал, A	Цепь предохранителя
1	HEAD	20	Фары
2	INJ	30	Система впрыска топлива
3	MAIN	80	Главный предохранитель
4	IG KEY	60	Предохранитель прикуривателя, двигатель, комбинация приборов, очиститель стекла задней двери, обогреватель стекла задней двери, стеклоочистители
5	BTN	40	Освещение салона, центральный замок, стоп-сигналы и габариты, предохрани­тель ILLUMI

Расположение реле кондиционера и вентилятора отопителя.

13 — реле кондиционера и вентилятора / кондесатора

14 — реле вентилятора отопителя

Расположение монтажного блока предохранителей в салоне.

Расшифровка:

Предохранитель		Номинал, F	Цепь предохранителя
А	HEATER	30	Электродвигатель вентилятора отопителя
В	—	—	•
С	CIGAR	15	Розетки для подключения дополнитель­ных устройств, часы, магнитола, управ­ление зеркалами
D	•	—	—
Е	ILLUMI	10	Габариты, подсветка номера, стояноч­ные огни, подсветка комбинации прибо­ров
F	ABS	40	Антиблокировочная система тормозов
G	WIPER	20	Стеклоочистители и омыватели
Н	DEFOG	20	Обогреватель стекла задней двери
I	Sun ROOF	15	Люк
J	P.WIND	30	Электропривод стекол передних дверей
К	P.WIND	30	Электропривод стекол задних дверей
L	R.WIP	10	Стеклоочиститель и омыватель стекла задней двери
М	METER	15	Указатели, фонари заднего хода, указа­тели поворотов
N	ENGINE	15	Система управления двигателем
О	FAN	30	Электродвигатель вентилятора системы охлаждения
Р	HAZARD	15	Аварийная сигнализация
Q	A10	20	Кондиционер
R	—	—	—
S	TAIL	Предохранитель ILLUMI
Т	D.LOCK	20	Центральный замок
и	STOP	10	Подсветка багажного отделения, стоп- сигналы, звуковой сигнал
V	ROOM	10	Освещение салона, динамики

base-ex.com

Интерактивная схема предохранителей под капотом Мазда 3

Картинка становится интерактивной при наведении курсора.

Предохранители Мазда 3 (второе поколение, 2010-2013) защищают разные электрические цепи авто и имеют различный номинал — силу тока в амперах. Чтобы их было удобно различать, они маркируются различными цветами. Замена предохранителей делается по схеме расположения, где указано, какой предохранитель за что отвечает. Подобную схему можно увидеть здесь.

Коричневые (7.5 А) защищают: кондиционер воздуха (клемма AC MAG), АБС (клемма ABS IG), подсветку панели приборов (клемма ILLUM) и различные цепи (клемма BTN 2).

Красный (10 А) защищает: систему управления двигателем (клемма ENG + B).

Синие (15 А) защищают: противотуманные фары или ПТФ (клемма FOG), вентиляционный люк (клемма SUNROOF), освещение салона ( клемма ROOM), систему TCM (клемма TCM), звуковой сигнал (HORN), фонари стоп-сигналов ( клемма STOP), фары ближнего света (клеммы H/LLOLH и H/LLORH), габариты (клемма TAIL), блок управления PCM (клемма ENG BAR), привод дросельной заслонки (клемма ETV).

Желтые (20 А) защищают: вентилятор охлаждения ( клемма FAN2), фары дальнего света (клемма HL HI), омыватель фар ( клемма HL WASH), систему DSC (клемма DSC), блок управления PCM (клемма ENG BAR 2).

Серый (25 А) защищает: топливную систему (клемма FUEL PUMP).

Вишневые (прозрачные и квадратные на 30 А) защищают: форсунки (клемма INJ), обогреватель заднего стекла ( клемма R.DEF).

Синие (прозрачные и квадратные на 40 А) защищают: систему охлаждения двигателя (клемма ENG MIAN), обогреватели ветрового стекла (клеммы EDEFRH и EDEFLH), вентилятор охлаждения (клеммы FAN 1).

Красный (прозрачный и квадратный на 50 А) защищает: различные электрические цепи (клемма BTN 1).

Коричневый (прозрачный и квадратный на 80 А) защищает: электрогидравлический рулевой усилитель (клемма EHPAS)

Источник: etlib.ru
