Давление масла в двигателе, методы проверки

Из нашей статьи вы узнаете, как проверить давление масла в двигателе, чем и как померить, в чем измеряется давление масла в движке.

Моторное масло в двигателе автомобиля, циркулирует под давлением. После прохождения через фильтр, с помощью маслонасоса смазка подается в маслопроводы, по которым доставляется к точкам трения. Если процесс будет нарушен – основные узлы быстро выйдут из строя от перегрева и мотор может просто заклинить. К тому же, правильная циркуляция масла влияет на охлаждение ДВС.

Что создает давление масла в двигателе? При вращении коленвала приводится в действие масляный насос. Именно он отвечает за распределение смазки и прохождение ее через фильтр. Величина давления рассчитывается для каждого мотора индивидуально, и контролируется встроенными средствами диагностики. Штатный датчик-измеритель подает сигнал на индикаторный прибор (в некоторых моделях авто он не входит в комплектацию), и на контрольную лампу приборной панели.

Однако лампочка может перегореть, и водитель не сможет контролировать давление во время движения. В целях профилактики серьезных поломок необходимо уметь производить измерение этого параметра своими руками, особенно на автомобилях с солидным пробегом.

Пресс-релиз подготовлен сайтом Skrutit-speedometr.ru, специалисты которого помогут вам скрутить спидометр качественно и без возможности обнаружения вмешательства в систему.

Чем померить давление масла в двигателе?

Любое давление измеряется маномером. В случае с моторным маслом – только внешним прибором. Замерить значение с помощью стрелки на приборной панели не получится. Этот индикатор показывает лишь наличие давления, а не его величину. Поэтому при загорании контрольной лампы, либо нестабильном поведении стрелки, следует использовать именно манометр с нормальной разметкой шкалы.

Стоимость готового масляного манометра – несколько сотен рублей. Сумма, несравнимая с ценой устранения неисправностей, возникших по причине низкого давления масла.

Эта услуга доступна и на сервисе, однако вы заплатите не меньше, чем за собственный прибор. Любители сэкономить, могут своими руками изготовить измеритель давления масла в двигателе внутреннего сгорания. Для этого понадобится обыкновенный манометр (воздушный, или водяной), и соответствующий переходник. Удобнее работать с гибким шлангом, на одном конце которого штуцер, а на другом прибор.

Заполнять прибор маслом не потребуется. Это обусловлено тем, что давление в измеряемой системе единое для разных сред, будь то смазка, жидкость или воздух.

https://youtube.com/watch?v=iPtRRgd6bL4

https://youtube.com/watch?v=eQcCwZu3Q9g

Методы проверки давления масла

Контроль над давлением масла в моторе осуществляется с помощью специального датчика, который сигнализирует о снижении давления ниже допустимого значения. На панели приборов загорается контрольная лампа, что служит сигналом для водителя о необходимости проверить давление двигателя. В некоторых случаях отсутствие давления масла может стать причиной перегрева мотора. По этой причине водители должны дополнительно знать, как проверить давление в системе охлаждения двигателя.

Для контроля давления масла в моторе используют два основных способа:

1. По внешним признакам без манометра.
2. При помощи манометра с переходным штуцером.

Каждый из этих способов проверки давления масла в двигателе представлен на видео, в учебных пособиях и брошюрах по подготовке специалистов на СТО и ремонтных мастерских.

Проверка давления масла без манометра

Манометр не всегда может оказаться под рукой, поэтому существует простой и быстрый способ проверить давление масла в моторе при помощи подручных средств и одного помощника. В этом случае проверяют наличие давления, достаточного для продолжения движения транспортного средства. Чтобы проверить давление в двигателе без манометра следует выполнить следующие операции:

1. Открыть капот и проверить уровень масла в картере при помощи щупа.
2. Отсоединить штатный датчик давления масла и выкрутить его.
3. Скинуть провода с катушек зажигания.
4. Вращать при помощи электростартера коленвал мотора.
5. В процессе вращения контролировать наличие или отсутствие струи масла из штатного места для установки датчика давления.

Наличие струи масла является признаком поломки датчика, поэтому есть возможность продолжить движение до ближайшей СТО. Отсутствие следов смазочных материалов является прямым признаком полного прекращения их подачи в двигатель. Соответственно продолжать движение собственным ходом на автомобиле запрещено.

Проверка давления масла с помощью манометра

Для проверки давления масла с помощью манометра потребуется купить или изготовить специальный переходной штуцер. Он обеспечит герметичный переход со штатного места установки датчика давления к манометру. Последовательность выполнения операций будет иметь следующий вид:

1. Запустить мотор машины и прогреть его до рабочей температуры.
2. Заглушить мотор и вынуть ключи зажигания.
3. Демонтировать датчик давления масла.
4. Установить на штатное место датчика переходной штуцер.
5. Подключить к переходному штуцеру манометр.
6. Проверить герметичность соединений манометра и штуцера визуальным контролем.
7. Запустить силовой агрегат, прогреть его до номинальной температуры.
8. Снять показания манометра при функционировании мотора на холостом ходу.
9. Снять показания манометра при функционировании мотора с частотой вращения вала порядка 5400 оборотов в минуту.
10. По окончании контроля давления масла, следует отсоединить штуцер и смонтировать датчик на штатное место.

Для исправного и прогретого до номинальной температуры мотора без нагрузки, давление масла составляет не менее 2 бар. При работе силового агрегата с частотой 5400 оборотов в минуту давление масла находится в диапазоне 6,5 бар – 4,5 бар. При давлении масла ниже установленных значений, мотор нуждается в срочном капитальном ремонте. В случае превышения давления масла, при работе двигателя под нагрузкой, высокая вероятность поломки редукционного клапана. Более подробно узнать, как проверить давление масла в двигателе можно на видео.

Как замерить давление масла в двигателе?

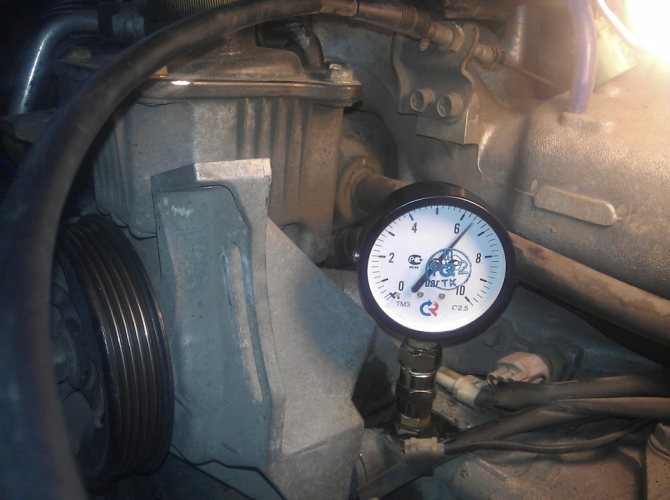

Точка подключения – штуцер для вкручивания датчика давления, штатно установленного на моторе. Порядок работ следующий:

• Двигатель прогревается до рабочей температуры. Можно измерить и «на холодную», но тогда показатели будут завышенными.
• Затем выключаем зажигание, и выкручиваем штатный датчик.
• Соединяем со штуцером манометр (вне зависимости от того, заводской он, или самодельный).
• Запускаем двигатель, производим замер на холостых оборотах и при значении 2500, 5000 об/мин.
• Устанавливаем штатный датчик на место, при необходимости восстанавливаем уровень пролитого масла.

Как проверить давление масла.

Как проверить давление масла в двигателе автомобиля или мотоцикла, причём как и с помощью чего сделать это точно, таким вопросом могут задаться многие автовладельцы, на панели приборов которых может загореться (или периодически загораться) контрольная лампа давления масла. В этой статье мы рассмотрим, как и с помощью чего любой водитель сможет это сделать самостоятельно, не прибегая к услугам автосервиса. А так же рассмотрим основные причины падения давления масла.

Такие важные детали двигателя, как подшипники скольжения коленчатого вала (вкладыши) и подшипники скольжения распредвала (постели), должны смазываться при работе двигателя моторным маслом при определённом давлении, которое создаёт масляный насос.

Если достаточного давления масла, которое циркулирует по масляным каналам коленвала, распредвала и всей системы смазки не будет, то подшипники скольжения будут работать на сухую, что приведёт к быстрому их износу, задирам на них, сильному перегреву и оплавлению и в итоге клину мотора. Двигатель будет полностью выведен из строя и потребуется его дорогостоящий ремонт. Поэтому при малейшем подозрении на падения давления масла, следует тут же заглушить двигатель и найти и устранить причину падения давления. Ну и замерить его более точно, что и будет описано ниже.

Причины падения давления масла.

В случае внезапного падения давления масла, следует немедленно заглушить двигатель и первым делом проверить требуемый уровень моторного масла в картере двигателя, с помощью щупа. Если уровень понизился, следует найти и устранить причину утечки, затем долить масло до необходимого уровня.

Причинами падения давления масла являются:

• Понижение уровня масла или его разжижение (из-за плохого качества или из-за неподходящей вязкости).
• Большой износ коренных и шатунных подшипников (вкладышей) коленвала и распредвала (большой зазор между вкладышами и шейками коленвала и распредвала).
• Износ шестерен масляного насоса (подробнее о диагностике шестерен и ремонте масляного насоса читаем тут).
• Неплотное закрытие редукционного клапана или его заедание в открытом положении, поломка его пружины, попадание под редукционный клапан посторонних частиц (подробно об этом советую почитать вот в этой статье.
• Неплотное закручивание масляного фильтра и утечка масла через его прокладку.
• Засорение масляных каналов коленвала (как очистить каналы коленвала советую почитать вот тут).
• Засорение сетки маслоприёмника в картере двигателя.
• Применение моторного масла несоответствующей марки, вязкости и качества.

Для контроля за давлением масла служит датчик давления масла, который срабатывает при понижении давления масла ниже определённой нормы, при этом загорается контрольная лампочка на панели приборов. Такая система контроля не достаточна точна и оповещает водителя только о понижении давления ниже нормы.

На некоторых автомобилях установлен более точный датчик (подробнее о датчиках давления масла ссылка чуть выше), который передаёт параметры давления масла на электрический стрелочный прибор, показывающий на панели приборов давление масла в килограммах на см.

Как проверить давление масла в двигателе и с помощью чего.

Но всё же, штатные варианты с контрольной лампочкой, и вариант датчика с электрическим стрелочным прибором не достаточно точны (к тому же штатные датчики давления могут выйти из строя) и самый точный прибор, показывающий давление масла — это механический манометр с переходником и резьбовым штуцером.

С помощью него можно довольно точно проверить давление масла в двигателе. К тому же где нибудь в пути штатный датчик давления масла может выйти из строя и заставить понервничать водителя, при этом с давлением масла всё в порядке.

Но вот прежде чем заводить двигатель и двигаться дальше, сначала следует точно убедиться, что с давлением масла всё в порядке и проблема лишь с датчиком. Как проверить сам датчик давления масла я написал в статье про датчики давления (ссылка выше в тексте). А вот как проверить давление масла в системе смазки любого двигателя, мы и рассмотрим далее.

Как я уже говорил, давление масла можно проверить довольно точно с помощью покупного или самодельного прибора с механическим манометром и это будет описано ниже. Но такого прибора может не оказаться в пути, поэтому сначала опишу более простой способ, который поможет водителю убедиться в том, что вышел из строя всего лишь датчик, а с давлением масла всё в порядке. И хотя эта проверка не такая точная, как с помощью манометра, зато она подскажет водителю, можно или нельзя заводить двигатель и двигаться дальше.

Для начала открываем капот и проверяем уровень масла, и если уровень в норме, то далее находим на блоке вашего двигателя штатный датчик давления масла, отсоединяем от него клемму с проводом, выкручиваем его, и после этого просим помощника (пассажира, прохожего и т.д.) вращать электростартером коленвал двигателя. Предупредите при этом помощника, что если мотор заведётся, то нужно будет тут же его заглушить, но лучше всего перед проверкой скинуть провод с катушки зажигания (чтобы мотор не завёлся).

Если при прокручивании коленвала электростартером, из отверстия для датчика давления будет происходить выбивание сильной струи масла, то это говорит о том, что с давлением масла всё в порядке и неисправен только лишь датчик, который следует заменить при первой возможности, а пока вкручиваем его на место и можно двигаться дальше.

Отсутствие струи масла при прокрутке коленвала свидетельствует о полном прекращении подачи масла и заводить двигатель и ехать дальше категорически запрещено. Теперь нужно искать буксировщика и искать причину падения давления масла (причины указаны выше).

Проверка давления масла с помощью прибора с манометром. Это наиболее точный способ проверки, но он требует изготовления или покупки прибора. Таких приборчиков (как на фото слева) сейчас в продаже полно (например ИДМ -1, HS-1019В и др.) и я не буду описывать их, так как их полно в интернете. Скажу мастерам новичкам лишь одно: если задумаете покупать такой прибор, то разумеется следует купить прибор с резьбовым штуцером на конце, резьба которого такая же как и у датчика давления вашего двигателя.

Хотя многие более универсальные приборы имеют в своём наборе несколько разных переходников с разными резьбами. А если их нет, то в любой момент можно заказать переходники знакомому токарю. Но можно изготовить приборчик самостоятельно, затраты обойдутся дешевле чем у заводского приборчика, а функционал нисколько не хуже.

Нужно будет купить обыкновенный манометр, как на фото, со шкалой примерно до 7 — 8 кг/см². Потребуется ещё заказать токарю переходник, с одной стороны которого будет вкручиваться манометр, а с другой стороны переходника на штуцер будет надеваться армированный маслостойкий резиновый шланг, длинной примерно сантиметров 25 — 30 (можно использовать тормозной шланг). Ну и на другой конец этого шланга надевается штуцер, с одной стороны которого имеется резьба, как у вашего штатного датчика давления масла, а с другой стороны штуцер (чтобы одеть на него шланг).

Резьбовой штуцер на конце шланга вкручивается вместо датчика давления. cм. рисунок слева (желательно использовать конусную резьбу или резиновое уплотнительное кольцо) и далее мотор заводится и на манометре видно точное давление масла.

Для большинства двигателей минимально допустимое давление масла, на прогретом двигателе до температуры масла 80° и минимальных оборотах коленвала (750 — 800 об/мин) должно быть не менее 0,8 кг/см², (на холодном моторе 1 кг/см²) но всё же следует уточнить точные данные в мануале именно вашего двигателя.

Но для большинства машин, нормальное давление масла при прогретом моторе и средних оборотах должно быть в пределах 3,5 — 4,5 кг/см² (cм. фото слева), а при максимальных оборотах двигателя несколько больше, примерно 5 — 6,5 кг/см². Понятно, что при повышении оборотов двигателя, давление масла тоже должно повышаться.

Но ещё раз повторю, что на разных моторах нормальное давление масла может немного отличаться и для своего мотора желательно уточнить точное значение в мануале двигателя.

Кстати, если на панели приборов вашей машины установлена всего лишь контрольная лампочка давления масла, а вы хотите всегда в пути иметь точный контроль за давлением масла, то можно удлинить шланг от штуцера, вкрученного вместо штатного датчика, до манометра, а сам манометр вывести на панель приборов, например как на фото слева.

Если с давлением всё в порядке (его показатели как описано выше или в мануале мотора) то виновен лишь вышедший из строя штатный датчик давления масла, который следует заменить новым. Если же давление ниже нормы, то эксплуатировать такой двигатель крайне нежелательно и следует найти причину (возможные причины описаны выше).

Ну а если вы не в состоянии cамостоятельно найти причину падения давления, то обратитесь к специалистам. Для тех, кто желает самостоятельно найти причину падения давления масла, напишу парочку советов.

Прежде чем разбирать двигатель для шлифовки коленвала и замены вкладышей (коренных и шатунных подшипников скольжения) сначала следует проверить щупом нормальный ли уровень масла в поддоне двигателя. Если с уровнем всё в порядке, то тогда проверяем, не забита ли продуктами износа (грязью) сетка маслоприёмника маслонасоса. Для этого следует снять поддон и осмотреть (промыть сетку). Если с сеткой всё в порядке, то следует снять масляный насос, так как возможно изношены его шестерни и шестерни следует заменить (или насос).

Износ шестерен определяется с помощью щупа, а какой необходимый (допустимый) зазор должен быть между шестернями, следует уточнить в мануале своего двигателя. Если зазор больше допустимого, то шестерни или сам насос следует заменить.

Так же уточните какой вязкости должно быть предназначенное именно для вашей модели машины моторное масло, так как масляный насос, качающий масло с слишком маленькой вязкостью, будет развивать давление ниже, чем с более вязким маслом. И обязательно следует покупать качественное масло от авторитетного производителя, так как некачественное масло может потерять свои свойства (в том числе и вязкость) довольно быстро.

И если вы не уверены в качестве масла, то прежде чем делать разборку мотора, замену масляного насоса, а также шлифовку коленвала и замену вкладышей, попробуйте для начала сделать промывку двигателя, потом замену масла и масляного фильтра, и если давление масла не нормализуется, только после этого есть смысл заняться ремонтом мотора.

Вот вроде бы и всё. Надеюсь в этой статье был дан полный ответ как проверить давление масла и с помощью чего, успехов всем.

Если эта статья вам полезна, то пожалуйста поделитесь ей в соц. сетях, нажав кнопки ниже. Спасибо.

Нравится

В чем измеряется давление масла в двигателе?

Особенных единиц измерения для смазочных материалов нет. Все точно так же, как и для воздуха: бары, килограммы или паскали. На холостых оборотах значение может быть порядка 2 бар. При значении 2500-5000, величина давления достигает 4-6 бар, это зависит от конкретной модели двигателя. Более точные данные указаны в инструкции по техническому обслуживанию вашего автомобиля. Если памятка в инструкции, и шкала манометра, имеют различные системы измерения, воспользуйтесь переводными таблицами.

Что делать, если давление масла упало до критических показателей

Для большинства транспортных средств горящий индикатор в форме масленки на панели приборов говорит о недостаточном уровне давления смазывающей жидкости. Если лампочка гаснет через несколько секунд, необходимо внимательно следить за ней в течение всего маршрута. Чаще всего такие симптомы проявляются зимой, особенно при холодном запуске авто. Индикация появляется при сильных кренах техники на поворотах.

При постоянном характере индикации необходимо обращаться в сервисный центр, эксплуатацию автомобиля требуется прекратить. Критически низкий уровень жидкости говорит о недостаточном количестве масла в картере. Водителю требуется проверить уровень специальным щупом, при необходимости долить аналогичный состав. В большинстве случаев такой меры достаточно для того, чтобы индикация пропала. Некоторое время требуется продолжать следить за приборной панелью. Если масленка появится снова, обращение в сервис обязательно.

Более серьезной причиной индикации является выход из строя масляного насоса. Если при проверке уровня масла обнаружено достаточное его количество, скорее всего дело именно в помпе. Последствия такого дефекта – недостаточная циркуляция смазки в моторе. Следствие – поломка двигателя и дорогостоящий ремонт.

При первой индикации в виде масленки на приборной панели лучшее, что может сделать водитель, это остановка на обочине. Двигатель необходимо заглушить, желательно дать ему остыть. Такая последовательность действий объясняется потенциальным риском поломки двигателя. Если объем и давление смазки недостаточные, мотор работает с большими нагрузками и может быстро выйти из строя. Во многих случаях поломка силового агрегата фиксируется уже через несколько минут такой работы.

Плановая замена масла также может сопровождаться индикацией поломки на панели приборов. При использовании качественной смазки, рекомендованной производителем, масленка пропадает через 10-20 секунд после запуска мотора. В противном случае необходимо проверить фильтрующий элемент. Желательно сразу заменить его на оригинальную деталь.
