Многие автовладельцы без технического образования не знают как подключать усилитель к автомагнитоле – для них это кажется слишком трудоемкой задачей. На самом деле, не стоит спешить обращаться в автосервис, т. к. установить автоусилитель не так уж и сложно.
Техническое обслуживание специалистами обойдется дорого, поэтому в целях экономии стоит попытаться разобраться в процедуре подключения, в чем и поможет данная статья.
Для качественной работы усилителя необходимо:
- Подать на него хорошее питание;
- Подать сигнал от магнитолы. Как правильно подключить магнитолу мы рассмотрели здесь;
- Подключить акустику или сабвуфер.
Более подробно о том, как подключить усилитель, можно ознакомиться ниже.
Хорошее питание залог успеха

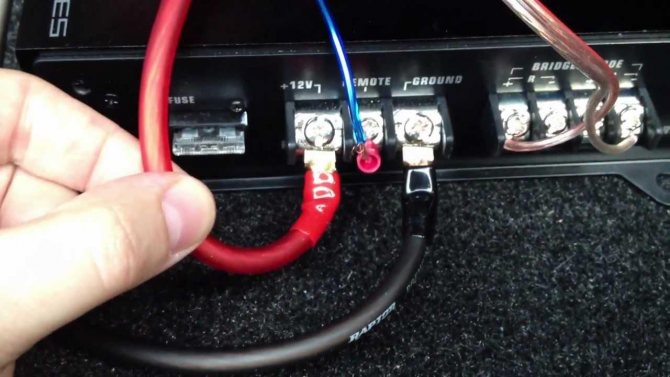

Процедура подключения усилителя начинается c силовых проводов. Проводка – это важнейший элемент автомобильной аудиосистемы, от неё зависит громкость и качество звука. Для усилителей нужно стабильное питание, т. к. в противном случае мощности будет недостаточно, из-за этого звучание станет искаженным. Чтобы разобраться в том, зачем нужно обращать внимание на качество проводки и как она влияет на воспроизводимый громкоговорителем звук, необходимо узнать, что из себя представляет музыкальный сигнал.
Некоторые предполагают, что он представляет собой синус, однако, музыкальный сингал характеризуется большой разницей между обычным и пиковым значением. Если для динамиков автомобильной акустики резкие всплески сигнала не принципиальны, то в случае с усилителем ситуация совершенно иная. Если сигнал хотя бы на секунду (или даже миллисекунду) превысит допустимую мощность, то эти «аномалии» будут слышны даже для тех, кто не может похвастаться хорошим музыкальным слухом.
Если подключение автомобильного усилителя было выполнено должным образом, то сигнал будет идти по проводам в неискаженном виде. Небрежно сделанная работа или неправильно подобранное сечение проводов приведет к тому, что звук будет более зажатым, грубым и вялым. В некоторых случаях также могут отчетливо быть слышны хрипы.
Как выбрать сечение провода?
Провод – это самый обычный метал, обладающим определенным уровнем сопротивления. Чем толще провод, тем ниже сопротивление провода. Чтобы избежать искажения звука во время сильных перепадов напряжения (например, во время воспроизведения мощного баса), необходимо установить провод нужного калибра.
Стоит отметить, что сечение плюсового кабеля не должно быть больше минусового (длина при этом не имеет значения).
Усилитель принято считать довольно электроемким устройством. Для его эффективной работы необходимо качественное заземление, чтобы была возможность получать нужную энергию от АКБ. Чтобы правильно выбрать сечение проводов необходимо сделать некоторые расчеты. Для начала посмотреть в инструкцию к усилителю (или прямо на коробку от производителя, если документации нет воспользуйтесь интернетом) и найти там значение номинальной мощности (RMS). Номинальная мощность – это мощность сигнала усилителя, которую он может выдавать на протяжении продолжительного периода времени на один канал в 4 Ома.
Если рассматривать четырехканальные усилители, то они обычно имеют мощность от 40 до 150 Вт на канал. Допустим, что усилитель, который вы приобрели, выдает мощность 80 Вт. В результате несложных математических операций выясняем, что суммарная мощность усилителя составляет 320 Вт. Т.е. как мы это посчитали? всё очень просто умножим номинальную мощность на число каналов. Если у нас двухканальный усилитель имеющий номинальную мощность (RMS) 60 Вт., то суммарная составит 120 Вт.
Читайте также:
После того как вы посчитаете мощность желательно ещё определить длину провода от АКБ до вашего усилителя и можете смело воспользоваться таблицей для подбора нужного сечения провода. Как пользоваться таблицей? С левой стороны указана мощность вашего усилителя, справа выбираете длину провода, поднимаетесь наверх и узнаете какое сечение вам необходимо.
В таблице указаны сечения медных проводов, помните что большое количество продаваемых проводов сделаны из алюминия покрытым медью, данные провода не долговечны и имеют больше сопротивление, рекомендуем использовать тока медные провода.
Выбор предохранителя
Для того чтобы обезопасить подключение автомобильного усилителя, необходимо обеспечить защиту силовой подводки от АКБ до усилителя с помощью предохранителя. Предохранители должны быть размещены как можно ближе к аккумулятору. Важно различать предохранитель, который защищает само устройство (будет ли это усилитель или магнитола), и предохранитель, установленный на силовой провод.
Последний нужен для того, чтобы защитить именно кабель, т. к. по нему идет немалый ток. Убедитесь, чтобы номинал предохранителей совпадал, так как если номинал предохранителя проводки будет очень большой, то в результате короткого замыкания может сгореть провод. Если номинал, наоборот, будет меньше, то предохранитель в момент пиковых нагрузок может легко сгореть и тогда не будет другого выхода, как покупать новый. В таблице ниже указано сечение провода, и необходимый номинал предохранителя.
Центр усилителя — питание
Самое основное в усилителях звукового сигнала — это блок питания. Для устройств усилителей звука используются только специализированные устройства питания.
Главными требованиями к ним будут отсутствие колебаний, пульсаций и электромагнитного излучения. В связи с этим класс блоков питания для звукоусилителей должен быть очень высок, даже в случае с самыми слабыми моделями.
Читайте здесь — Что такое акустический выключатель: устройство, работа, виды и особенности устройства (100 фото)
При создании не только усилителей звука, но и любой другой техники в аудио формате не используются импульсные блоки.
Здесь проще отдавать предпочтение трансформаторным моделям, которые по классу соответствуют требованиям. Импульсные создают высокие электромагнитные частоты, от которых исходит то самое вредоносное излучение.
-
Читайте также:
Трансформаторные варианты отличаются тем, что их система содержит емкостные конденсаторы. Благодаря данным устройствам все пульсации сети уравниваются и не чувствуются прибором.
Многие придерживаются мнения о том, что в таких блоках питания требуется наличие улучшенных конденсаторов. На самом деле от обыкновенных они мало отличаются и имеют даже большую стоимость.
Посмотрите еще здесь!
Как сделать самодельный металлоискатель — лучшие схемы, инструкция. Обзор проверенных вариантов по созданию простого металлоискателя своими руками
Как выбрать стиральную машину: советы профессионалов, основные тонкости выбора надежной и качественной машинки. Виды, типы, программы и функции
Самодельные фонарики своими руками: пошаговая инструкция как сделать красивый и эффективный фонарь (110 фото)
Обратить внимание кроме этого следует и на особенности хлопковых выключателей, которые так же часто применяются.
Подключаем межблочные провода и управляющий (REM)
Чтобы проложить кабель, необходимо найти линейный выход на магнитоле. Линейный выход можно распознать по характерным «колокольчикам», что расположены на задней панели магнитолы. Количество линейных выходов отличается в разных моделях магнитол. Обычно их от одной до трёх пар. В основном они распределяются следующим образом 1 пара – можно подключить сабвуфер или 2 колонки (подписаны как SW\F) Если их 2 пары можно подключить 4 колонки или сабвуфер и 2 колонки (выхода подписаны F и SW), и когда на магнитоле 3 пары линейных проводов можно подключить 4 колонки и сабвуфер (F, R, SW) F Это Front т. е. передние колонки, R Read задние колонки, и SW Sabwoorer я думаю и так всем понятно что.
У магнитолы нет линейных выходов? Ознакомиться со статьей «Как подключить усилитель или сабвуфер к магнитоле без линейных выходов».
Для соединения потребуется межблочный провод, на котором ни в коем случае нельзя экономить. Запрещается около силовых проводов укладывать межблочный кабель, так как при работе двигателя будут слышны различного рода помехи. Протянуть провода можно как под ковриками салона, так и под потолком. Последний вариант особенно актуален для современных машин, в салоне которых создающих помехи электронных принадлежностей.
Ещё необходимо подключить управляющий провод (REM). Как правило, он идёт вместе с межблочными проводами, но бывает что его и нету, приобретите отдельно необязательно чтобы он был большого сечения 1 мм2 вполне достаточно. Это провод служит управлением для включения усилителя т. е. когда выключаете магнитолу она автоматические включает ваш усилитель или сабвуфер. Как правило этот провод на магнитоле имеет синий цвет с белой полоской, если его нет то используйте синий провод. Подключается он к усилителю к клеме под названием REM.
Схема подключения усилителя
Подключение двухканального и четырёхканального усилителя
Данный раздел мы объединили, т. к. эти усилители имеют очень похожую схему подключения, даже можно сказать проще, четырёх канальный усилитель — это два двухканальных. Подключение двухканального усилителя мы рассматривать не будем, но если вы разберётесь как подключить четырёхканальный, то с подключением двухканального у вас не возникнет проблем. Большинство автолюбителей для своих инсталляций выбирают именно этот вариант, т. к. к данному усилителю можно подключить 4 колонки, или 2 колонки и сабвуфер. Давайте рассмотрим, подключение четырёх канального усилителя используя первый и второй варианты.
Подключение 4 канального усилителя к аккумулятору рекомендуется при помощи толстого кабеля. Как выбрать правильные силовые провода и подключить межблочные это всё мы разобрали выше. Подключения усилителя , как правило, указывается в инструкции от производителя. Когда производится подключение усилителя к акустике, то он работает в режиме стерео, в данном режиме такой тип усилителя может работать под нагрузкой от 4 до 2 ом. Ниже представлена схема подключения четырёхканального усилителя к колонкам.
Теперь разберём второй вариант, когда к четырёхканальному усилителю подключаются колонки и сабвуфер. В данном случае усилитель работает в режиме моно, он берёт напряжение сразу с двух каналов, поэтому старайтесь подбирать сабвуфер имеющий сопротивление 4 ома, это сбережёт усилитель от перегрева и ухода в защиту. Подключить сабвуфер не составит проблем, как правило производитель указывает на усилителе откуда брать плюс для подключения сабвуфера, а откуда минус. Взгляните на схему как осуществляется мостовое подключение 4 канального усилителя.
Подключение моноблока (Одноканального усилителя)
Одноканальные усилители используются лишь для одной цели – подключению к сабвуферу. Примечательной характеристикой усилителей такого плана является повышенная мощность. Моноблоки также способны работать с сопротивлением ниже 4 Ом, что называется низкоомной нагрузкой. Моноблоки относят к усилителям класса D,при этом в них есть специальный фильтр для обрезки частот.
-
Читайте также:
Установка одноканального усилителя не потребует много сил, так как схемы его подключения весьма простые. Всего имеется два выхода – «плюс» и «минус», и если у динамика только одна катушка, то достаточно лишь подключить его к ней. Если речь идет о подключении двух динамиков, то они могут подключаться либо параллельным, либо последовательным способом. Конечно, необязательно ограничиваться только двумя динамиками, но перед тем как подключить усилитель и сабвуфер к магнитоле, справится ли последний с большим уровнем сопротивления.
После подключения усилителя в динамиках появились шумы? Читайте статью «как бороться с посторонними звуками из динамиков».
Что нужно знать о создании простого УЗ
Кроме блока питания есть еще один очень важный центральный элемент домашнего или автомобильного усилителя звука своими руками — операционный усилитель.
Есть модели попроще, которые получают питание однополярное от аналогичного источника. Но большинство действительно хороших усилителей — двухполярные.
Кроме того, при создании звукового усилителя важно понимать, что стандартная модель имеет два входа и один выход. Мы рассмотрим далее изготовление такой модели стерео звукового усилителя, которая и выходов имеет два.
Такое изменение конструкции необходимо, чтобы распределить полученный сигнал на правый и левый выходной динамик.
Посмотрите еще здесь!
-
Замена крана под давлением — пошаговое описание как своими руками поменять под давлением водопроводный кран (80 фото + видео)
-
Что такое акустический выключатель: устройство, работа, виды и особенности устройства (100 фото)
-
Фильтр низких и высоких частот: делаем частотные фильтры и как создать схемотехнику высокого класса (95 фото + видео)
Микросхема такого звукоусилителя должна иметь не меньше шести выводов. Одна пара нужна для подключения к усилителю блока питания.
Вторая пара — это входная пара для получения сигнала на микросхему. И третья пара — это выходы для получения звука через динамики.
Но в большинстве своем все выглядит иначе и выводов в микросхеме гораздо больше для создания обмоток. Рассмотрим, из чего можно собрать простой усилитель звука.
