Все о неисправностях и замене датчика заднего хода на ВАЗ 2114

→ Электробытовые приборы

Датчик заднего хода

(ДЗХ) – представляет собой устройство, которое активирует фонари заднего хода (белого цвета), когда вы включаете соответствующую передачу и начинаете движение задним ходом. Таким образом вы оповещаете стоящих сзади вас автомобилистов (пешеходов) о своих намерениях, то есть о том, что вы собираетесь ехать в обратном направлении.

Сегодня мы поговорим не только о том, что собой представляет этот датчик, но и том, как его проверить в случае его неисправности и заменить своими руками, если в этом есть необходимость.

Сразу отмечу, что неработающие фонари заднего хода — не являются неопровержимым доказательством того, что неисправен именно датчик заднего хода, возможно причина достаточно банальная, например — отпаялся проводок или перегорела лампочка. Поэтому, чтобы не делать лишних телодвижений — убедитесь, что причина именно в этом датчике, а не в лампочке или проводке.

Дополнительные причины, по которым не горят фонари при включении заднего хода:

1. , который связан цепью ДЗХ и фонарями;
2. Нарушение посадки датчика заднего хода;
3. Окислились контакты фонарей;
4. Нет контакта проводки с , между блоком с предохранителями и штекером.

Где расположен датчик заднего хода?

ДЗХ можно увидеть если заехать на эстакаду и залезть под машину, на коробке передач будет два датчика, один из них это — , второй — датчик заднего хода

.

Признаки неисправности датчика заднего хода

Вы включаете заднюю передачу, а фонари не загораются, при этом и лампочка, и проводка находятся в исправном состоянии.

Расположение и проверка работоспособности ДЗХ

О том,где находится датчик заднего хода, можно легко узнать, взглянув снизу вверх на подвеску четырнадцатой. Он находится на коробке передач, всего там два измерителя: нужный нам и тот, что сигнализирует о скорости движения. Если нет возможности залезть под днище машины, добраться до датчика заднего хода можно открыв капот. Но первый вариант удобнее.

Диагностика работоспособности:

1. Чтобы убедиться в неисправности ДЗХ, нужно вывернуть влево колеса, смотрим со стороны водителя: сбоку на коробке скоростей находится защита с контактами внутри.
2. Убираем защиту, смотрим на устройство и два контакта, которые к нему идут, замыкаем их на лягушке и заводим четырнадцатую, ставя на заднюю передачу. Если все норм с проводами, контактами и лампами, то белые огни загораются.
3. Огни не загорелись – тестером мерим напряжение на массе и проводе (оранжевом), ведущем от лягушки, если напряжение есть, то следует проверить саму плату белых фонарей и контакты к ней. Есть вероятность, что полетел контакт между блоком предохранителей и контактами датчика, следует найти его и померить напряжение в нем.

Причины отказа:

• Окисление контактов задних огней
• Датчик может разболтаться, его нужно поглубже ввернуть
• Нет контакта с проводкой в коробке передач
• Нет контакта между штекером и блоком с предохранителями
• Любой предохранитель может перегореть и нарушить работу цепи контактов

Бывает и так, что ДЗХ в норме, и контакты целы и невредимы, но не горят огни заднего хода. Накрыться могут сами лампы (элементарно перегореть), или контакт может потеряться (у этих же ламп).

Как проверить датчик заднего хода на ВАЗ 2114?

1. Отключите провода питания от датчика заднего хода.
2. Замкните провода между собой напрямую.
3. Включите и .

Выводы:

• Если в таком положении огни горят — датчик неисправен, поэтому его необходимо заменить.
• Если же и в таком положении огни не загорелись — причина в цепи, датчик, скорее всего, не причем.
• Используя тестер или мультиметр, измерьте напряжение на массе и оранжевом проводе, который идет от ДЗХ, если напряжение есть, необходимо проверить плату белых фонарей, а также контактов. Возможно отсутствует контакт между блоком предохранителей и контактами датчика.

Проверка датчика заднего хода

Для проверки датчика заднего хода (выключателя) вашего автомобиля не требуется слишком много усилий. На самом деле этот процесс можно выполнить в несколько шагов.

Шаг 1. Определите место расположения датчика заднего хода. Практически во всех моделях он расположен снизу на корпусе коробки передач. На самом деле, там установлены два датчика: один для измерения скорости передвижения, а второй – датчик заднего хода. Чтобы добраться до него, вам нужно будет заехать на «яму».

Так выглядит датчик заднего хода

Шаг 2. Добравшись до датчика, отсоедините от него провода питания.

Шаг 3. Проведите замыкание отсоединенных проводов между собой (соедините их).

Замкните провода между собой

Шаг 4. После этого необходимо включить зажигание и «воткнуть» передачу заднего хода.

После проверки датчика включите заднюю передачу повторно

Что это даст? На самом деле, могут быть разные варианты развития событий после замыкания проводки.

Если после этого фонари горят. Это указывает на неисправное состояние датчика, который нужно заменить.

Если фонари по-прежнему не загорелись. Значит, искать причину нужно в цепи, а сам датчик, скорее всего, здесь не при чем. Воспользуйтесь тестовой лампой для измерения напряжения, исходящего от провода датчика. При наличии напряжения нужно провести проверку контактов и плат.

Регулировка выключателя на ручной коробке передач

Для регулировки выключателя нужно подключить тестер цепи между клеммами.

Включите передачу заднего хода и ослабьте контргайку. Проворачивайте выключатель до того времени, пока тестер не загорится, а затем зафиксируйте правильное положение при помощи контргайки.

Так выглядит выключатель на механике

Другие переключатели регулируются путем полного откручивания переключателя и добавления или вычитания регулировочной шайбы. Установка является правильной, когда тестер горит при полностью затянутом выключателе.

Регулировка выключателя на автоматической коробке передач

Некоторые выключатели на «автоматах» регулируются. Основной метод регулирования описан здесь, но вы также должны сверить информацию с вашим руководством по ремонту для точного и правильного выполнения процедуры.

Выключатель на автомате (АКПП)

1. Начните с определения четырех переключателей проводов и клемм, затем отсоедините их.
2. Переведите рычаг переключения передач в положение привода. Ослабьте контргайку и вывинтите выключатель из коробки передач на несколько оборотов.
3. С помощью тестера цепи с собственным источником питания (не тестовая лампа), подключите его через две реверсивных клеммы.
4. Медленно проворачивайте переключатель, пока индикатор не погаснет. Отметьте положение переключателя относительно коробки передач при помощи маркера или кусочка белого мела.
5. Теперь подключите тестер цепи между двумя выводами ингибитора. Проворачивайте переключатель до тех пор, пока тестер не загорится снова. Отметьте эту позицию на коробке передач в соответствии с предыдущей отметкой, которую вы сделали на переключателе.
6. Закрутите выключатель, пока его отметка не будет точно посередине между двумя метками на коробке передач (те, что вы сделали при помощи мела), затем затяните контргайку.
7. Закрутите выключатель и проверьте, что автомобиль будет запускаться только с положением рычага переключения передач в позиции «P» или «N», а фонари заднего хода будут загораться только тогда, когда он (рычаг) будет находиться в положении «R».

Замена датчика заднего хода на «четырнадцатой»

Для замены датчика вам потребуется: новый датчик заднего хода, эстакада, трансмиссионное масло, а также пустая тара и ветошь. Дело в том, что при откручивании старого ДЗХ из отверстия польется масло.

1. Загоните машину на яму и поставьте ее на .
2. Демонтируйте защиту картера двигателя.
3. Снимите контакты с ДЗХ
   .
4. Аккуратно очищаем рабочее место от грязи и пыли.
5. Поднесите подготовленную для масла посуду к датчику заднего хода и открутите его.
6. Попытайтесь максимально быстро достать старый ДЗХ и установить на его место новый, затем быстро закрутить его до упора.
7. Подключите провода питания к новому датчику.
8. Вытрите все от остатков масла, используя ветошь.
9. (при необходимости доливаем масло) и убедитесь в работоспособности нового датчика заднего хода.

О том, что автомобиль движется назад, сигнализируют лампы белого цвета, которые расположены на «корме» автомобиля. Если на машине не горят фонари заднего хода, она будет создавать аварийную ситуацию – участники движения не смогут предугадать ее (то есть ваши) маневры. Да и парковка в темное время суток станет весьма затруднительным занятием – вы вряд ли сможете что-либо разглядеть без освещения.

Причины появления неисправности и способы ее устранения

Если не горят фонари заднего хода ВАЗ 2114, причина может заключаться в следующем: 1. Перегорела лампочка. Просто заменяем ее идентичной деталью. 2. Неисправны предохранители. Замените предохранитель F 16 и проверьте остальные. Возможно, что причина кроется в одном из них. 3. Окислились контакты. Снимите блок задней фары и зачистите все контакты там, а также у датчика З/Х. 4. Ситуация, при которой не горит задний ход ВАЗ 2114, может произойти из-за того, что на плате отсутствует масса (находится под фонарем). Ставим ее на место или просто подтягиваем. 5. Оборван провод питания датчика З/Х. Находим обрыв цепи и устраняем. 6. Неисправен датчик хода. Эту деталь нужно проверять обязательно, так как именно она является частой причиной того, что не горят фонари заднего хода ВАЗ 2109, а также многих других моделей авто. Поставьте машину на эстакаду, отключите провода от «лягушки» и соедините их «напрямую». Включите зажигание и передачу «назад». Если фонарь загорится, это будет означать, что датчик неисправен и нуждается в замене. 7. Перегорел контакт, расположенный на пленке фары. А вот это – один из самых распространенных случаев, когда не горит задний ход ВАЗ 2115, так как эта неисправность является «болезнью» всех машин Лада SAMARA. Вылечить ее можно, заменив стандартную плату усовершенствованной, или самостоятельно смонтировав контактную группу. Представляем вашему вниманию некоторые примеры таких доработок.

Вот и все, что мы хотели рассказать по этой важной и ответственной теме. Надеемся, вам не надо объяснять, как поменять лампочку заднего хода на ВАЗ 2114 или сменить какой-либо из предохранителей. Впрочем, все остальные работы по «ликвидации» данной проблемы также не отличаются особой сложностью.

Датчик заднего хода является достаточно надежным элементом в устройстве ВАЗа, однако в какой-то момент он все же может выйти из строя.

Определить это легко, поскольку в таком случае у автомобиля перестают работать соответствующие фонари. Однако интересно здесь другое: белые огни вполне могли отказать и без поломки датчика. Чтобы разобраться в ситуации, попробуем очертить круг возможных проблем.

Как мы уже выяснили, этот прибор отвечает за включение задних огней на машине. Если же белый свет не появляется, когда водитель сдает назад, то возникает насущная проблема. Необходимо определить причину неисправности.

Сломаться мог не только датчик, но и что-нибудь другое. Например, предохранитель или какой-нибудь кабель.

А без заднего света ездить в темноте не очень приятно. Банально трудно сообщить другим участникам движения о своих намерениях тронуться назад. К тому же они освещают путь самому водителю.

Пусть данная неисправность и не кажется критичной (как, например, поломка датчика детонации), ее все же необходимо исправить. А сделать это можно следующим образом.

Причины и действия при поломке

Среди причин поломки задних деталей системы освещения на ВАЗе 21099, 2108 или 2109 самыми распространенными являются:

• Перегорание лампочки. Случается по причине износа или скачков напряжения и является чуть ли не самой популярной причиной замены фар сзади.
• Окисление контактов. Происходит из-за плохого качества контакта клемм, протекания электролита, трещин в корпусе аккумулятора.
• Выход из строя предохранителей. Эта причина поломки обусловлена перепадами напряжения.
• Поломка датчика заднего хода или обрыв его проводки.
• Перегорание контактов на пленке фар.
• Отсутствие на плате «массы».

Самая распространенная и легкая в решении неисправность — перегорание лампы. Изделие нужно заменить новым, отключив источники света, открыв багажник и отсоединив колонку проводов.

Для этого вам, скорее всего, придется удалить обивку багажника ВАЗа 2108 или 21099, которая располагается позади фонаря. После этого, сжав фиксаторы (они располагаются по бокам), вам нужно достать панель и открутить лампу, предварительно надавив на нее. Для установки новой задней лампы проделайте обратный процесс.

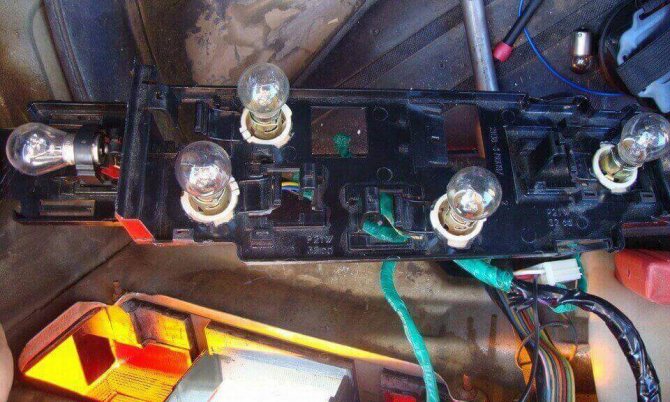

Замена ламп в задних фонарях Ваз 2109

Для очищения контактов от белого налета, который сопровождает окисление, нужно их зачистить. Для этого демонтируйте блок фары. «Массу» нужно вернуть на ее место, а расположенную рядом проводку протестировать на предмет корректной работы. Сломанные предохранители на ВАЗ 2109 и 21099 найти нетрудно — их схема обычно представлена на крышке блока.

Если же вы столкнулись с проблемой постоянного горения фонарей заднего хода, это может быть спровоцировано проблемами с проводкой или прекращением работы специального датчика, который расположился на коробке.

Когда прекращает работу выключатель фар авто, к нему можно подобраться через моторный отдел или снизу машины. Диагностировать поломку этого компонента системы освещения можно следующим образом:

• завести ВАЗ 21099 и переключить его на заднюю передачу;
• замкнуть контакты. Задние фонари должны при этом загореться;
• проверить мультиметром наличие замыкания контактов при включении выключателя задних фар, предварительно вынув выключатель;
• удостовериться в надежности спаивания контактов, собрать выключатель и снова проверить его работу. Если наблюдается нормальное замыкание, поставить его на место.

Признаки неисправности датчика

Для обнаружения местонахождения прибора достаточно взглянуть на подвеску 14-ой модели ВАЗа. Там, на КПП должны находиться два датчика — рассматриваемый и сигнализирующий о скорости передвижения. Более трудоемким же способом достать прибор считается доступ к нему через открытый капот.

Перед тем, как проводить диагностику его работоспособности, следует принять во внимание возможные причины отказа.

Среди них могут значиться следующие:

• окисление контактов;
• отсутствие контакта с электропроводкой КПП;
• отсутствие контакта с консолью предохранителей;
• выход из строя одного из предохранителей (например, F16);
• разболтанность датчика;
• обрыв проводов;
• неисправность лампочки.

Последний пункт не стоит сбрасывать со счетов, поскольку лампа тоже может подвести. Банально перегореть, другими словами. При этом датчик заднего хода 2114 сам по себе будет работать исправно. Чтобы выяснить правду, необходимо взять дело в свои руки.

Диагностика работоспособности

После того, как выяснили где находится датчик заднего хода ВАЗ 2114, можно приступать к диагностике. Для этого могут понадобиться лампочки с проводами либо же тестер. Однако есть способы обойтись и без их участия.

Сама процедура проверки должна проходить следующим образом:

1. Капот необходимо открыть, а с консоли предохранителей снять крышку.
2. Затем осуществить проверку 15А, который непосредственно отвечает за его работу. Если после замены предохранителя белый свет не зажегся, диагностика продолжается.
3. Необходимо включить зажигание, чтобы зафиксировать электрическое напряжение на консоли. Если его нет (а его показатель должен быть равен 12 В), то вполне вероятно, что контакты окислились. Если же есть, проверка проводится дальше.
4. И тогда уже требуется лезть под авто. С электродвигателя снимается защита, включается зажигание и соответствующая передача. Теперь можно смотреть — появилось напряжение на разъеме датчика, или же нет.
5. Как уже говорилось выше, при отсутствии тестера со стрелкой можно использовать контрольную лампочку. Ее свечение должно дать понять об имеющемся напряжении.
6. Затем наступает ключевой момент: необходимо произвести замыкание проводников рассматриваемого датчика. При появлении света остается лишь констатировать факт, что требуется замена датчика заднего хода ВАЗ 2114.

После завершения диагностики можно приступать к процедуре замены.

Замена датчика

Осуществляется данная процедура довольно просто. Поскольку необходимо залезть под авто, то настоятельно рекомендуется завести его на яму. В таком случае прибор будет превосходно видно.

Внимание! Здесь следует оговориться, что обращение в автосервис обойдется гораздо дороже. Замену там осуществят по цене 2-3 датчиков.

Поэтому стоит выполнить процедуру самостоятельно. Главное здесь не терять время с установкой нового прибора. Если упустить нужный момент — из отверстия может хлынуть масло прямо на одежду. Лучше заранее подготовить тазик.

Пошаговый план замены должен выглядеть следующим образом:

1. Контакты датчика освобождаются от защиты, затем отсоединяются.
2. Прибор откручивается ключом на 22. Если же инструмент оказывается бессильным (а подобное возможно из-за близости масла), то необходимо вооружиться молотком и зубилом. Правда, здесь следует быть предельно внимательным, чтобы сильно не забрызгало.
3. Сразу после снятия неисправного датчика, необходимо закрутить новый. Причина подобной оперативности уже объяснялась выше. К слову, коробку следует протереть от масла, если оно протекло.
4. Контакты и защита возвращаются на место.
5. При необходимости доливается масло.

Внимание! Некоторые автолюбители предлагают альтернативный вариант поведения с маслом. По их методике от него следует заранее избавиться, чтобы потом со спокойной душой и чистой одеждой залить обратно.

После замены следует проверить прибор на работоспособность: включить зажигание и заднюю передачу. При этом авто заводить нет необходимости.

Замена

Многие задаются вопросом: где стоит менять датчик заднего хода? Конечно, проще всего отогнать машину на СТО, где произведут его замену по цене 3-4 его стоимостей. Но можно и самостоятельно поменять, ничего сложного в этом нет.

Рассмотрим пошаговую инструкцию:

1. Необходимо снять защиту двигателя, при наличии.
2. Произвести отключение электрического питания и отсоединить подходящие к датчику провода.
3. Приготовить емкость для масла, т. к. у всех переднеприводных автомобилей при замене датчиков заднего хода происходит утечка масла.
4. При помощи ключа на 22 желательно с длинной головкой типа «трещотка» пытаемся снять датчик. В этом случае может возникнуть проблема – старая резьба не дает его открутить. Тогда нужно вооружиться молотком и зубилом.
5. Как только он откручен, подставляем емкость для масла.
6. Очень быстро вставляем новый.
7. С помощью того же ключа закручиваем его.
8. Подключаем провода и проверяем работу фонарей заднего хода.
9. Если все работает, доливаем вытекшее масло и устанавливаем защиту.

Неисправность фар заднего хода не является критической для работы автомобиля. Но залогом безопасного движения является поддержание всего автомобиля в исправном состоянии.

Как искать этот прибор

Обнаружить место, где расположен датчик заднего хода несложно. На КПП устанавливают два прибора, одним из них будет ДЗХ. Его устанавливают в нижней части КПП. Это хорошо видно на рисунке ниже.

Месторасположение ДЗХ

Получить хороший доступ к нему, можно получить, когда машина находится на эстакаде, подъёмнике или над смотровой ямой.

Назначение этого прибора состоит в том, что он должен при включении передачи заднего хода зажигать белый свет в фонарях. Отсутствие освещения, ещё не говорит о том, что именно он. Причин для этого может быть много. Например, перегорела лампочка, предохранитель, или оторвался провод.

О признаках неисправности ДЗХ и её поиске

Можно с уверенностью сказать, что признак, когда не работает датчик заднего , может быть только один, это отсутствие освещения при движении на автомобиле назад. А вот виновников этого довольно много. Это может быть:

1. Перегорел предохранитель F16 (15А);
2. Окисление контактов в фонарях;
3. Плохой контакт разъёма с блоком предохранителей;
4. Обрыв проводов;
5. Окислились выводные клеммы датчика;
6. Перегорела лампочка.

Часто виновником таких проблем становиться патрон лампочки, где происходит окисление контактов из-за плохой герметичности фонаря.

Поиск и устранение неполадок

Для того, чтобы лягушка была заменена, нужно приготовить:

• Новый ДЗХ;
• Масло доливки в КПП;
• Ключ на «22»;
• Ветошь для очистки грязи места установки;
• Пустая тара для трансмиссионного масла, так как в том случае, когда меняется лягушка заднего хода ВАЗ 2114, небольшое количество, может пролиться из установочного отверстия.

Машина должна быть установлена на смотровую яму, на подъёмник или эстакаду. затягивают. Для удобства выполнения работы, нужно снять защиту картера двигателя. После этого действовать необходимо таким образом:

1. Определяют, где находится датчик заднего хода ВАЗ 2114, и снимают с него разъём с проводами;
2. Очищают ветошью или другими средствами место установки ДЗХ от грязи;
3. Ключом на «22» начинают отвинчивать прибор. В некоторых случаях сделать это бывает трудно. При длительном сроке эксплуатации, он может «прикипеть» к корпусу коробки. Выручает накидной ключ на «22». Если и это не поможет, остаётся надежда на «дедовский способ» это применение небольшого зубила и молотка;
4. После того как ДЗХ удалось стронуть с места, подставляют под место его установки пустую коробку, собирают вылившиеся трансмиссионное масло, снимают прибор.

Установку проводят в обратном порядке, предварительно протерев плоскость коробки там, где будет установлен ДЗХ. Перед установкой нового изделия будет полезной проверка работоспособности. Сделать это просто. Нужно подключить измерительный прибор к его выводам, а пальцами руки несколько раз надавить на выступающий его шток. Прибор должен показать его включение и выключение.

Если на старом ДЗХ имелись следы протечек , новое изделие можно установить на тонкий слой автомобильного герметика. Затягивают прибор осторожно, опасаясь повреждения пластмассовой части корпуса.

Проверяют уровень масла в КПП и доливают его при необходимости. После проверки работоспособности системы, ставится защита двигателя на место. Работа на этом закончена.

Не горят фонари заднего хода – диагностика неисправностей и ремонт

В общем, результат таких неисправностей один – не горят фонари заднего хода. Тогда нужно выявить причину и, соответственно, устранить ее. Если сгорела лампа, то ее пора заменить на новую. Для этого, отключив наружные световые приборы, открываем багажник и отсоединяем колодку проводов. Безусловно, предварительно придется демонтировать всю обивку, находящуюся сзади от фонаря. Далее, сжав фиксаторы, расположенные по бокам, можно вынуть панель и, надавив на саму лампу, выкручиваем ее. После ставим новую и возвращаем все на свои места.

Для работы с проводкой, как правило, требуется мультиметр, не исключение и автомобиль.

Окислившиеся контакты необходимо зачистить. Чтобы обеспечить к ним доступ, нужно попросту снять блок фары. Что же насчет отсутствующей «массы», так ее следует поставить на место, а оборванные провода прозваниваются, и нерабочие меняются. Вышедшие из строя предохранители также нуждаются в замене, они все находятся в специальном блоке предохранителей, так что сделать это не представляет труда. Также может возникнуть еще одна проблема, когда постоянно горят фонари заднего хода.

Причин такого поведения может быть несколько, либо опять-таки не все в порядке с электрической частью, либо же вышел из строя специальный датчик, расположенный на коробке. В первом и во втором случае организуйте замену неисправных частей. Кроме того, выйти из строя может и выключатель фонарей заднего хода. Добраться до него можно либо снизу авто, либо же через моторный отсек, но, прежде чем его демонтировать, убедитесь, что именно он вышел из строя

.

Для этого, освободив его, нужно завести машину и , а потом, замкнув контакты, посмотреть на фонари, которые должны загореться. Далее, вынув выключатель, проверяем мультиметром, происходит ли замыкание контактов при его включении. В случае отсутствия такого замыкания не обойтись без развальцовки. Вырезав из электромагнитного реле нужной длины гибкий контакт, лудим его на место старого. Затем, проверив надежность пайки, собираем выключатель обратно и прозваниваем. При нормальном замыкании устанавливаем его на прежнее место.

Данный световой прибор не является обязательным к эксплуатации, однако от него во многом может зависеть безопасность движения на автомобиле. В этой статье мы рассмотрим, что такое фонарь заднего хода, для чего он предназначен, и что делать, если фонарь заднего хода не горит?
