В клапанном газораспределительном механизме (ГРМ) современного поршневого двигателя внутреннего сгорания (ДВС) впускные и выпускные клапаны приводятся в действие кулачками распределительного вала либо непосредственно, либо с применением специального привода с коромыслами, рычагами или штангами. Во втором случае ряд конструкционных схем предполагает использование такого узла как гидротолкатель.

Немного теории

Скорость открытия и закрытия впускных клапанов двигателя регулируется с помощью распределительного механизма, в основе которого – распределительный вал. Если точнее – процесс контролируется с помощью специальных кулачков, находящихся на распредвале ГРМ.

Реклама:

Кулачки представляют собой отливы определенной формы и размера, действующие на клапан при вращении вала. Они надавливают на поверхность клапана и толкают его вниз, он открывается. Когда кулачок проворачивается, он закрывается.

https://youtube.com/watch?v=j_i0c-iW18M

https://youtube.com/watch?v=l3mUYhJhpxo

Монтаж регулировочных болтов.

Работы по их установке производятся точно так же, как и в предыдущем случае. Единственным отличием будет ручная регулировка клапанов. Для этого понадобиться толстый щуп либо индикатор.

Чтобы произвести замер необходимо сперва совместить метки на распредвале и измерить зазор клапанов 8 и 6, затем провернуть вал на 180 градусов, после чего приступить к регулировке клапанов 7 и 4. Затем настраиваем 3 и 1, 2 и 5.

Зазор на клапанах должен равняться 0,15 миллиметров. Измеряется только на холодном двигателе. Если это значение больше, то со временем проявиться стук клапанов. Если установить его меньше, то в скором времени они могут прогореть.

https://youtube.com/watch?v=DpiEZ6_4RDQ

Для чего нужен гидрокомпенсатор

Все дело в большой нагрузке при высокой температуре, которой подвергаются детали ГРМ. Так как элементы выполнены из различных сплавов, они расширяются неравномерно, а их линейные размеры могут изменяться. Во избежание заклинивания между кулачками распредвала и клапанами необходим специальный тепловой зазор, меняющийся в процессе работы двигателя. Его не видно невооруженным глазом, ведь необходимые размеры – всего десятые доли миллиметра.

Чтобы он всегда был в допусках, необходима постоянная регулировка: подбор шайб нужного размера или регулирование при помощи щупов. Гидрокомпенсатор как раз избавляет всю систему от необходимости ручной регулировки теплового зазора. Дополнительно он устраняет шум на непрогретом моторе, способствуют сохранению ресурса деталей газораспределительного механизма.

Причины стука гидрокомпенсаторов

К основным причинам стука гидриков можно отнести две неисправности:

1. механическая части гидрокомпенсатора
2. масло подачи двигателя к гидрокомпенсатору

К механическим неисправностям можно отнести:

1. Выработка и износ плунжерной пружины. Чаще всего является естественным износом, возникает из-за того, что кулачки распредвала оставляют выработку на поверхности.
2. Засорение гидрокомпенсатора. А именно засорение клапана который отвечает за масло подачу. В следствии данной неисправности гидрокомпенсатор начинает залипать.
3. Завоздушивание. Возникает при недостаточной подачи масла в механизм.
4. Нагар и загрязнение основных элементов гидрокомпенсатора. Возникает при использовании некачественного масла или присадок.

Неисправности масло подачи к гидрокомпенсатору, могут быть вызваны:

• Неисправность масляного фильтра.
• Низкое давление масла
• Неправильная вязкость масло, либо не то масло
• Перегрев мотора, вследствие чего масло теряет свои свойства.

Как говорилось ранее стук гидрокомпенсаторы возможен как на горячую, так и на холодную.

Когда мотор хорошо прогрет, и появляется отчетливый стук гидриков который означает, что есть проблемы с маслом. Возможно масло уже потеряло свои свойства и требует замены. Либо залито масло, которое не подходит по регламенту к вашему мотору. Так же не исключен вариант засорившегося масляного фильтра.

Помочь в данном случае может замена масла и масляного фильтра. Если стук на горячую остался, стоит продиагностировать другие элементы двигателя. Возможно проблема в них.

Что касается стука на холодную, то тут не стоит беспокоится, практически всегда данный стук не является критичным.

Подробнее о тепловом зазоре

В процессе эксплуатации двигателя детали изнашиваются, зазор может увеличиваться. При работе мотора появляется неприятный металлический стук – это стучат «пальцы», вплоть до полного прогорания клапана ГРМ.

Таким образом, изменение расстояния может повлечь за собой дорогой ремонт головки блока цилиндров. Поэтому при прохождении примерно 10000 км пришлось бы регулировать зазор вручную, при помощи специальных щупов.

Реклама:

Для автоматической регулировки теплового зазора между клапанами и распределительным валом устанавливают гидрокомпенсаторы, способные выбирать нужное расстояние в автоматическом режиме и тем самым регулировать работу системы газораспределения.

Плюсы и минусы гидрокомпенсаторов

В современных двигателях гидрокомпенсаторы сильно похожи на толкатели, но в них имеется одно важное отличие — автоматически регулируемая центральная часть. В зависимости от текущих условий работы двигателя, она выдвигается или сжимается. Соответственно, такие устройства позволяют избежать необходимости частой регулировки клапанов, поскольку конструктивная особенность гидрокомпенсаторов позволяет всегда держать прижатым кулачок распределительного вала к гидравлическому толкателю.

Рассмотрим плюс гидрокомпенсаторов перед толкателями:

• Удается свести к минимуму тепловой зазор, соответственно, КПД максимальный, поскольку клапан двигателя максимально плотно прижат к кулачку распредвала;
• Если рассматривать продолжительное использование двигателя с гидрокомпенсаторами и сравнивать с аналогичным мотором, в котором используются толкатели, можно сделать вывод, что у первого варианта эффективнее расходуется топливо;
• Корректировка гидрокомпенсаторов выполняется в автоматическом режиме. То есть водителю не придется самостоятельно снимать клапанную крышку или обращаться в сервисный центр;
• Практически бесшумная (на фоне остальных компонентов двигателя) работа.

Есть у гидрокомпенсаторов и минусы:

• Сама конструкция гидрокомпенсатора (и головки блока) значительно сложнее, чем конструкция толкателя;
• Из более сложной конструкции вытекает и второй минус — более высокая стоимость. Если сравнивать по цене толкатель и гидрокомпенсатор, то толкатель окажется в несколько раз дешевле. При этом нужно помнить, что также дороже и головка блока, а кроме того требуется более качественный (и дорогой) масляный насос;
• Гидрокомпенсаторы привередливы к качеству используемого масла. Для их грамотной работы замену масла нужно выполнять как можно чаще (не реже, чем каждые 10 тысяч километров пробега);
• При поломке гидрокомпенсатора речи о ремонте не идет, потребуется замена;
• При выходе гидрокомпенсатора из строя он начинает сильно шуметь.

Гидрокомпенсаторы, которые не имели дефекта при производстве, обычно работают на протяжении всего срока жизни мотора. Но это только в том случае, если использовать нормальное топливо, своевременно менять масло и не допускать образования нагара.

(195 голос., средний: 4,48 из 5)

Похожие записи

• Что будет, если перелить масла в двигатель

• Маслосъемные колпачки: как заменить, ресурс работы, зачем нужны

Какие бывают

Различают четыре основных типа гидрокомпенсаторов для современных автомобилей:

Реклама:

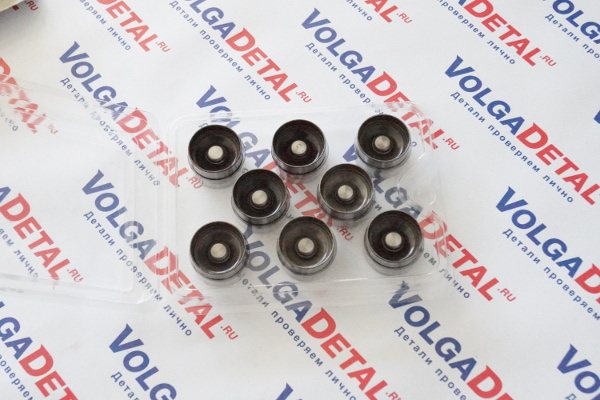

• гидротолкатель;
• роликовый гидротолкатель (чаще всего устанавливаются на японских автомобилях);
• гидроопора;
• гидроопора под рычаг или коромысло.

Все они имеют разные конструкции и схожий принцип функционирования. Больше всего распространены обычные гидротолкатели с плоской опорой под кулачок распредвала, а также гидроопоры под рычаг или коромысло.

Принцип работы гидрокомпенсатора

Основных этапов несколько. Изначально кулачок развернут к компенсатору тыльной стороной, оставляя зазор.

1. Под действием пружины плунжер начинает выходить из втулки, образовывая полость для поступления масла через отверстие в корпусе. Масло набирается подобно медицинскому шприцу. Палец упирается в распределительный вал.
2. При достаточном объеме масла пружина закрывает шариковый клапан, перекрывая масляный канал. Зазор исчезает.
3. При повороте кулачка гидрокомпенсатор перемещается вниз. Давление через несжимаемую жидкость передается на головку клапана, открывая его. Часть жидкости выходит.
4. Снова пружина поднимает палец, полость заполняется маслом, кулачок входит в активную фазу действия. Таким образом процесс повторяется, регулировка проводится автоматически.

Очевидно, что работа всей системы зависит от качества масла. Оно не должно быть слишком вязким и холодным, так как затрудняется его поступление через каналы. Необходимо следить за давлением масла и своевременно устранять протечки.

Если рассматривать конкретно гидротолкатели, то процесс работы может незначительно меняется. Масляный насос, создавая давление маслом, увеличивает упругость возвратной пружины шарика-клапана, запирая его. Кулачок толкает гидроопору, она давит на крышку, уменьшая потери давления. Поэтому гидротолкатели являются самой экономичной моделью.

Основные неисправности. Когда нужно менять гидрокомпенсатор?

Почему появляется стук? Ведь если автоматически расстояние регулируется, то двигатель должен работать тихо.

Причин может быть несколько:

1. Механический износ деталей приводит к тому, что палец поднимается выше обычного, нет плотного прилегания. От этого просвет становится больше, и на холостых оборотах появляется характерный стук.
2. Грязное масло содержит частицы угара и приводит к износу трущихся поверхностей. К тому же забиваются поверхности в корпусе гидрокомпенсатора, жидкость не успевает набираться полностью. Соответственно палец не двигается на определенное расстояние. Появляется стук.

Почему эти моменты не стоит игнорировать?

1. Прогорание клапанов неминуемо приведет к необходимости ремонтировать головку блока цилиндра. А это влетит вам в копеечку.
2. На кромках и седлах клапанов появятся язвы, изменится геометрия прилегания поверхностей. В итоге – потеря двигателем компрессии, теряется мощность, он начинает несоразмерно «есть» топливо, и в перспективе светит еще более дорогостоящий ремонт.
3. При сильном износе кулачков двигателя существенные траты ждут при замене распределительных валов ГРМ.

Желательно поменять не отдельные гидрокомпенсатры, а сразу все. Естественный износ происходит после пробега 180-200 тысяч км.

Распространенные неисправности гидрокомпенсаторов

Самые распространенные неисправности можно разделить на несколько категорий:

1. засорение продуктами разложения масла или другими инородными телами. Здесь основной причиной становится использование некачественной смазки, которая может деградировать и расслоиться, или попадание посторонних засорителей.Сгустки с высокой вязкостью, а иногда даже затвердевшие частички, могут закупорить систему как на уровне подвода, так и внутри гидрокомпенсатора. Это либо полностью парализует работу, либо затрудняет ее;
2. недостаточное наполнение. Может быть как следствием загрязнения, так и указывать на низкое давление, создаваемое насосом. В случае с насосом, проблема нуждается в немедленном разрешении, так как страдают не только компенсаторы, но и все трущиеся элементы;
3. выработка в плунжерной паре. При этом не обеспечивается полное запирание смазочного материала внутри втулки или, в запущенных случаях, ее заклинивание;
4. дисфункция шарикового запорного устройства. Наиболее частой причиной становится засорение. Плунжерная пара перестает выполнять свои функции. Появляются ударные нагрузки;
5. появление задиров и шероховатостей на стенках компенсатора и в выемке ГБЦ. При этом затрудняется возвратно-поступательное движение. Это, в особо запущенных случаях, может привести к неполному закрытию впускного или выпускного канала и даже заклиниванию.

Вывод

Зная, как устроены гидрокомпенсаторы двигателя, как они работают, можно сделать определенные выводы:

1. Не экономим на масле и частоте его замены. Его качество может сильно повлиять на работу «гидриков»;
2. Не проходим мимо, если появился металлический стук в клапанной крышке на «холодном» моторе. Он может быть несколько секунд, а может не прекращаться несколько минут – это уже плохой сигнал, стоит задуматься о замене гидрокомпенсаторов;
3. Если уже менять, то обязательно все, не только те, которые пришли в негодность.
