Как заменяют стекло на iPhone, а дисплей оставляют целым

Как определить тип неисправности

Основные неисправности делятся на три типа:

1. Нет изображения, но целый экран. 50% на 50% неисправен экранный модуль, или микросхема, которая отвечает за питание экрана. Также не стоит исключать и программный сбой, если смартфон вообще включается.
2. Трещины на экране. Обычно в таком случае сам экран работает, присутствуют только трещины, которые носят чисто визуальный характер. Или же экран не реагирует на касания, в таком случае поврежден сенсор (тачскрин), который нужно менять.
3. Экран работает, но нет изображения и есть трещины. На дисплее видно мелкие части изображения, пиксели, которые загораются при работе. Поможет только полная замена модуля.

Поиск деталей

Типы экранов бывают разными. Концептуально есть дисплей и тачскрин (сенсор). Дисплей выводит изображение, а тачскрин по сути это и есть сенсор, благодаря которому можно управлять смартфоном.

Экраны на смартфонах реализованы несколькими способами:

• Отдельный дисплей и тачскрин. Между ними присутствует воздушная прослойка. Чаще всего это простые TFT дисплеи. Если есть трещина на тачскрине, но сам экран работает, то достаточно заменить тачскрин.
• Модульная сборка. И сенсор, и дисплей — это единое целое. Между ними нет воздушной прослойки, вместо нее есть клей, который покрывает всю площадь. К такому бутерброду сверху добавляется стекло, которое выполняет защитную функцию. Или например, может быть только дисплей и сенсор, а защитного стекла нет (не путать с защитной пленкой).

Как опознать модульный экран

Достаточно обратить внимание на отражение в экране смартфона. Если оно двоится, значит дисплей и тачскрин не выполнены в виде модуля. Также можно чуть-чуть надавить на экран, и сенсор начнет прилипать к дисплею. Если изображение не двоится, значит это модульный смартфон.

Или можно поискать в интернете. Достаточно вбить название и модель смартфона (и год выпуска, если это Samsung).

Если модульный тип экрана, то стоимость и сложность ремонта повышаются в разы. Например, на смартфоне A320F разбит экран.

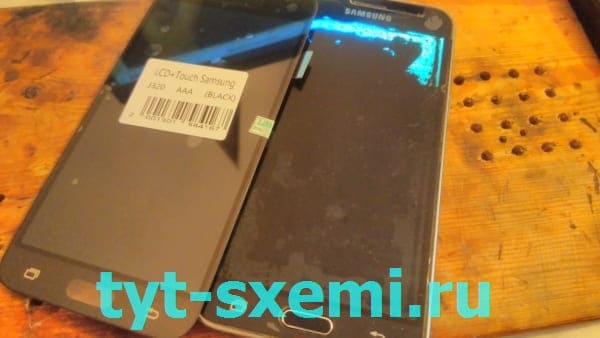

Он загорается, но нет изображения. Если бы было изображение, можно поменять тачскрин. Однако, это модульный тип экрана, нужно будет или срезать разбитый тачскрин, или очень аккуратно отклеивать его. Вся сложность заключается в дисплее AMOLED. Он тонкий и хрупкий, любое неосторожное и резкое движение может привести к трещине. Одной трещины достаточно, чтобы вывести их строя весь дисплей. К тому же, для хорошего ремонта нужна ультрафиолетовая лампа и специальный клей.

В данном случае поможет только замена модуля, так как дисплей не работает. В продаже имеется несколько вариантов. Есть копия модуля. Это TFT дисплей. Он хуже отображает цвета, у него не регулировки яркости и есть блики. Главное преимущество такого модуля его низкая цена, по сравнению с оригиналом.

Как можно заметить, цена оригинала отличается от копии больше, чем на 3 000 рублей.

Это без учета расходных материалов и инструментов. Дальше пользователь смартфона сам решает, купить оригинальный модуль или взять копию, но в разы дешевле.

Купить модуль или отдельно тачскрин можно как в специализированном магазине, так и в интернете.

Еще перед покупкой нужно учесть важную деталь – это наличие разных ревизий или моделей устройства.

Например, модель планшета практически одни и та же.

И характеристики, и внешние данные. Однако, внутренняя начинка совсем разная. И можно по ошибке заказать и купить совсем не нужную запчасть. Она может отличаться по шлейфам и местам крепления. Поэтому, стоит тщательно изучить свою модель устройства, нет ли разных ревизий или типов моделей. Так же желательно сначала разобрать планшет или смартфон, и сверить визуально покупаемый экран с тем, который сломан. Все шлейфы и места крепления должны быть 100% одинаковыми.

Во время покупки убедитесь лично, что на покупаемой детали нет трещин, шлейфы целые, и все пломбы на месте.

Пломбы, ленточки, защитные пленки нельзя срывать до проверки работоспособности детали. Это очень важно, если защитная пленка или пломба будут сорваны, а деталь оказалась бракованной, то вернуть ее уже не получится. Никто не застрахован от бракованной или поврежденной детали, поэтому ее надо проверить до установки и клея.

При заказе детали с интернет магазина нужно снять на видео ее распаковку и визуальный осмотр. Также нельзя отклеивать защитные пломбы и пленки. Это будут единственными доказательствами, что деталь получена именно в таком виде. Не редки случаи, что из-за почты стекла и экраны во время доставки разбиваются. А недобросовестные продавцы могут и заклеить поврежденный шлейф скотчем.

Пошаговая инструкция

Замена защитного стекла занимает всего несколько минут и обычно не вызывает затруднений. Главное не торопиться и делать всё последовательно.

Как снять разбитое стекло с телефона

После того, как все инструменты подготовлены, можно приступать к работе. Вся процедура происходит в несколько последовательных этапов и занимает всего лишь несколько минут. Последовательность действий такая:

• Перед снятием защитного стекла со смартфона следует тщательно вымыть руки с мылом и хорошенько высушить, моно просто надеть медицинские резиновые перчатки. Эти предосторожности необходимы для того, чтобы исключить появление отпечатков пальцев на экране;
• На повреждённом стекле находят самый целый уголок, где нет сколов и трещин или же их совсем мало. Вот к этому месту нужно прицепить присоску, плотно прижав её к экрану;
• Уголок с присоской поддевают кредитной карточкой или специальным пластиковым скребком, чтобы стекло отслоилось. Для этого нужно тянуть одновременно стекло на себя и поддевать. Очень важно не перестараться и не оторвать стекло до тех пор, как между ним и стеклом появится зазор. Если никакой присоски нет, то пластиковый скребок просто глубже вставляют внутрь;
• По мере отсоединения, следует углублять карточку или специальный медиатор. Если диагональ дисплея большая, то рекомендуется работать сразу двумя лопатками, двигаясь друг к другу.

Завершающий шаг – это потянуть на себя присоску до тех пор, пока стекло полностью оторвётся. Как вариант, взяться за край пальцами и аккуратно потянуть на себя.

Как поменять старое стекло на новое

Все защитные стёклышки имеют липкий слой, за счёт которого и прилипают к дисплею довольно плотно. Особенно крепкое сцепление наблюдается через пару лет использования защиты.

Снять такие стёкла достаточно проблематично. Даже если и получится поддеть чем-то стёклышко, оно будет лишь растрескиваться дальше и крошиться. Задача усложняется в том случае, если необходимо качественно убрать разбитую поверхность и потом наклеить новую.

Чем нельзя клеить смартфоны

Нельзя клеить суперклеем, ПВА клеем, герметиками и простыми двухсторонними скотчами.

Суперклей портит рамку, и может повредить деталь. С таким клеем происходит быстрая химическая реакция, он разрушает поверхность и въедается в нее. Тем более, с таким клеем будет только одна попытка ремонта, второй раз придется покупать новую деталь и отдирать старую от рамки пинцетами, шлифовать поверхность от суперклея. Он 100% не пригоден для склеивания деталей в телефонах.

Герметики плохи тем, что со временем они начинают пропускать пыль и сама технология склеивания им не подходит. Первое время деталь будет держаться, но со временем она начнет отклеиваться. Никакие автомобильные или строительные герметики не подойдут для ремонта электроники.

Чаще всего при сборке телефонов и планшетов используется специальный клей. Он держится при изменении температуры, попадания влаги, и не портит сенсорные поверхности. Примером такого клея является B7000.

Необходимые инструменты и расходники

Самый минимум это пластиковый медиатор. Почему именно пластик? Он оставляет меньше следов на корпусе, уменьшает риск повреждения шлейфов и более упругий по сравнению с металлическим медиатором. Пластиковый медиатор можно сделать из обычной пластиковой бутылки, достаточно вырезать небольшой кусочек и выровнять его.

Для более качественной замены нужно нагреть экран смартфона. Есть два варианта нагрева:

1. Сепаратором. Это плита, которая разогревается до нужной температуры, смартфон кладется экраном вниз и разогревается равномерно по всей площади. Такими приборами пользуются в мастерских и сервисных центрах.
2. Теплым воздухом. Можно воспользоваться паяльным феном, а можно и обычным феном для сушки волос. Его температуры достаточно, чтобы клей начал отслаиваться пот поверхности.

Так же пригодится изопропанол (изопропиловый спирт) или бензин Калоша. С помощью этих средств можно удалить старый клей и ускорить процесс отклеивания деталей.

Для склеивания понадобится клей B7000. Это универсальный клей, он отлично подходит для приклеивания тачскринов или экранных модулей к рамке смартфона и планшета. Существуют различные разновидности такого клея. T7000, B7000, E8000 и т.п. Они отличаются цветом, адгезией, ценой и другими характеристиками. Для большинства ремонтов подойдет B7000.

Еще при ремонте смартфонов и планшетов широко применяются двухсторонние скотчи. Они позволяют создать зазор между сенсором и дисплеем. А при приклеивании модульного экрана они создают дополнительно пространство для рамки. Двухсторонние скотчи тоже бывают разными по размерам, цвету и адгезией. Что применять опять-таки зависит от ситуации. Например, в некоторых деталях идет заводской клей, он не всегда хорошего качества, или по прошествии времени теряет свою клеящие свойства. Поэтому, поверх старого клея наносится новый слой. А скотч используется для скрытия зазоров или в тех случаях, где его вообще нет.

Когда нужна замена стекла на телефоне

1. Разбился тачскрин, на нем появились трещины, сколы, глубокие царапины и при этом экран показывает. Такое часто случается при падении телефона и других механических повреждениях.
2. Уменьшилась или вовсе исчезла чувствительность тачскрина, появились слепые зоны. Может возникнуть из-за удара, попадания жидкости внутрь телефона, заводского брака.
3. Защитное стекло покрылось сетью трещин, но тачскрин работает. У популярных телефонов часто используется двойное стекло.

Что представляет собой срез стекла

Сепарация – это процесс разделения дисплея от стекла, если требуется замена только стекла. Все современные смартфоны выпускаются со склеенным стеклом и дисплеем. Это позволяет уменьшить толщину дисплейного модуля и улучшить качество изображения. Навигация становится более комфортной, а изображение четким и реалистичным. Также почти во всех современных моделях телефонов отсутствует воздушная прослойка между этими двумя элементами, которая заполнена специальным ОСА клеем, это придает устройству еще большую эстетику. Сепарация же позволяет разделить дисплейный модуль на отдельные компоненты и заменить поврежденное стекло.

Но самые большие проблемы возникают у владельцев телефонов, которые сделаны по технологии EDGE. Это экраны с изогнутыми дисплеями. Они позволяют размещать дополнительные функции на боковых гранях. Это конечно очень большое удобство для пользователя. Но очень большой недостаток при ремонте таких аппаратов. На таких телефонах как Samsung Galaxy S9, Galaxy S9+, Galaxy S8, Galaxy S8+, Galaxy Note S8, Galaxy S7 Edge, Galaxy S6 Edge, Apple iPhone X меняется дисплейный модуль целиком. И стоит он как правило очень дорого. Практически половину стоимость аппарата.

Мы можем заменить стекло телефоне, в котором нужно менять весь модуль. Стоимость такой услуги доступна каждому и позволит намного дешевле вернуть гаджет в рабочее состояние.

Как проходит срез стекла

Срез стекла является сложной процедурой, которую выполняют только профессионалы по особой технологии. В работе используется специализированное оборудование и расходные материалы. Замена стекла в нашем сервисном центре проходит в несколько этапов:

• Разбираем телефон или планшет и аккуратно достаем дисплей.
• Расслаиваем его в специальной морозильной камере, которая охлаждает дисплей до -150С°.

Переклейка стекла на телефоне

На сегодняшний момент замену защитного стекла можно осуществить по двум технологиям: LOCA и OCA.

LOCA (Liquid Optical Clear Adhesive) – «жидкий оптически чистый клей». Уже из названия становится понятно, что при замене стекла используется клей специализированного назначения. Данная методика горячо любима мастерами, особенно теми, кто восстанавливает мобильные устройства в переходах, на рынках, в разного рода киосках. Но это технология имеет массу недостатков.

• после замены стекла изображение будет не такое как раньше или будет мутным.
• сенсор будет работать неправильно, станет менее чувствителен на прикосновение.
• после замены стекла будет накапливаться грязь под стеклом.
• через некоторое время клей пожелтеет и станет отслаиваться от стекла.

OCA (Optical Clear Adhesive) – «оптически чистый клей». Визуально представляет собой прозрачную пленку, клейкую с двух сторон. С ее помощью происходит соединение составляющих дисплейного модуля. Эта технология установки стекла исключает использование жидкого клея и его затекание. Это позволяет мастерам не снимать подсветку дисплея в процессе ремонта. Более того, такая пленка очень прозрачная, тонкая и ровная, т.е. она никаким образом не ухудшает изображение в дальнейшем и очень равномерно приклеивается. OCA пленку предпочтительнее использовать при ремонте дорогостоящих гаджетов.

Замена стекла на телефоне

1. С помощью специальных жидкостей убираем остатки старого клея ОСА, который соединял элементы дисплейного модуля и убирал воздушное пространство между модулем и стеклом.
2. В беспылевой комнате наносим новую ОСА и поляризационные пленки.
3. Устанавливаем новое стекло.
4. Ламинируем, выкачиваем воздух в специальном вакуумном ламинаторе и убираем пузырьки воздуха.
5. Собираем телефон.

После выполнения всей процедуры замены стекла Ваш дисплей снова в рабочем состоянии и без трещин, и Вы сможете снова комфортно его использовать. Стоимость такого ремонта будет в половину ниже установки нового дисплея, а в некоторых случаях – единственной возможностью восстановить телефон.

Цены на замену стекла на телефоны

Замена стекла на iPhone 5/5s/5c	1200 руб.
Замена стекла на iPhone 6/6 plus	1800 руб.
Замена стекла на iPhone 6s/6s plus	2400/2900 руб.
Замена стекла на iPhone 7/7 plus	4000/4500 руб.
Замена стекла на iPhone 8/8 plus	5000/6000 руб.
Замена стекла на iPhone X	10000 руб.
Замена стекла на Samsung J3 2016/2017	2500 руб.
Замена стекла на Samsung A3 2016/2017	3500 руб.
Замена стекла на Samsung J5 2016	3000 руб.
Замена стекла на Samsung J5 2017	3500 руб.
Замена стекла на Samsung A5 2016	4000 руб.
Замена стекла на Samsung A5 2017	4500 руб.
Замена стекла на Samsung A10/M10 2019	4000 руб.
Замена стекла на Samsung A20 2019	5000 руб.
Замена стекла на Samsung A30 2019	5500 руб.
Замена стекла на Samsung A40 2019	5500 руб.
Замена стекла на Samsung A50 2019	5500 руб.
Замена стекла на Samsung A70 2019	8000 руб.
Замена стекла на Samsung S6	5000 руб.
Замена стекла на Samsung S6 Edge	7000 руб.
Замена стекла на Samsung S7	5000 руб.
Замена стекла на Samsung S7 Edge	6000 руб.
Замена стекла на Samsung Galaxy S8/S8 Plus	8000 руб.
Замена стекла на Samsung Galaxy S9/S9 Plus	12000 руб.
Замена стекла на Samsung Galaxy S10/S10e	19000/14000 руб.

Разборка устройства

Данная статья обзорного типа. Чтобы качественно заменить экран нужно искать свою модель смартфона с полной разборкой. Телефоны все разные. Где-то можно не разбирать полностью все устройство, а в других моделях придется отклеить заднюю крышку и открутить все болтики.

Например, чтобы поменять модуль на смартфоне Samsung А3 2017 года, нужно всего лишь открыть крышку.

Вынуть аккумулятор и открыть маленькую крышку. За крышкой разъем и шлейф модуля.

Вне зависимости от типа устройства, перед его разборкой нужно обязательно его выключить. При первой же возможности обязательно вытаскивайте аккумулятор. Это делается для того, чтобы статическое электричество не повредило материнскую плату или деталь. Все манипуляции на материнской плате, со шлейфами и проводами должны быть без аккумулятора.

А на смартфоне Dooge X6 придется открутить все болтики, которые крепятся к корпусу.

Только так можно добраться до платы и шлейфов.

Не простая ситуация с теми устройствами, у которых задняя крышка приклеена. Ее нужно будет отклеить от корпуса.

Учтите, что при этом полная герметичность устройства теряется.

Техника безопасности

Экраны, модули, такчскрины и большинство задних крышек выполнены из стекла, поэтому во время отклеивания неисправной детали нужно надевать защитные очки. Осколки могут попасть на кожу или лицо, особенно при резких движениях.

Или можно заклеить скотчем поверхность из стекла перед расклеиванием. Скотч поможет задержать мелкие осколки, не позволяя им вылететь наружу.

Как отклеить заднюю крышку на телефоне

Существует три основных метода отклеивания экрана или задней крышки смартфонов и планшетов:

• Нагрев детали. Вся площадь экрана нагревается до 100 °C. Клей начинает постепенно отслаиваться, и медиатором можно отсоединить деталь от корпуса. При таком способе важно не греть экран только в одном месте, не ставить температуры выше 100 °C и не греть слишком долго (более 10 минут).
• Использование спирта. Изопропиловый спирт наносится ватной палочкой в щели экрана. Спустя пол часа или более, клей начинает терять свою адгезию из-за воздействия спирта. Потом снова наносится спирт в те же места, и клей полностью отходит от корпуса. Остается только поддеть экран лопаткой. Нужно внимательно изучить устройство и экран, чтобы не залить динамики, камеру или микрофон. Спирта должно быть не много и его нужно наносить аккуратно. В противном случае можно залить и плату, и динамики, и камеру, которые придется сушить или вовсе менять. Метод хорош тем, что вероятность появления царапин или сколов практически отсутствует, да и повредить корпус не получится.

• Механическое воздействие. Данный способ лучше всего подходит для разбитых экранов и стекол. Медиатор вставляется в щель между корпусом и деталью, и проводится по всему периметру удаляя клей. Минус метода заключается в том, что у большинства устройств зазор небольшой. К тому же, без помощи нагрева и спирта, одним медиатором довольно сложно удалить клей. Еще один недостаток – можно случайно погнуть корпус. Из-за этого новая или прежняя деталь может не приклеиться. Поэтому, работа с медиатором должна быть плавной и аккуратной, без движений в стороны.

Все эти три метода можно комбинировать вместе. Например, сначала наносится спирт небольшими порциями в щели по периметру (только не в динамики, камеру или микрофон). Спустя 10 минут устройство нужно нагреть воздухом с температурой не выше 100 °C в течение нескольких минут. Далее с помощью медиатора экран или крышка отклеивается от корпуса. Если трудно с одним медиатором, можно воспользоваться несколькими сразу. Одним поддеть, а вторым дальше пройтись по периметру, предварительно нагрев крышку или экран.

Прежде чем отклеить заднюю крышку нужно тщательно изучить ее устройство и компоновку. Будьте аккуратнее, если на ней находится NFC, антенна или сканер отпечатка пальцев.

Процесс замены модуля на смартфоне

Начнем с наиболее простого варианта – это замена целого модуля. Чтобы отклеить модуль, нужно нагреть его. Равномерно прогреваем теплым воздухом неисправный модуль.

Температура не выше 100 °C, не нужно задерживаться на одной точке. Спустя несколько минут, поддеваем пластиковой карточкой или медиатором модуль, и по периметру проводим им. убирая клей. Не нужно слишком сильно давать, никаких резких движений. Под модулем могут находиться шлейфы, которые рвутся от одного движения.

Обычно это кнопки управления. Если медиатор туго идет, нужно остановиться и погреть еще раз. И греть нужно всю площадь, а не только трудный участок. Медиатор не нужно направлять в сторону, им нужно только удалять клей. Можно попробовать добавить немного спирта на конец медиатора, он поможет смочить поверхность и удалить заводской клей.

Со старого модуля нужно снять все комплектующие, которые отсутствуют на новом. Это могут быть кнопки, отражатели светодиодов, сетки для динамиков и т.п.

С корпуса удаляется клей с помощью пинцета или ватной палочки смоченной спиртом, чтобы увеличить адгезию нового клея и без проблем установить новую деталь.

Замена тачскрина

В целом, все то же самое, что и при замене модуля, но теперь медиатор должен проходить через тачскрин. То есть, медиатор должен быть виден визуально, совсем небольшой частью. Только так клей 100% удаляется с корпуса.

Далее все процедуры аналогичны, как и с заменой модуля (перенос деталей, чистка от старого клея).

Если во время отклеивания сенсора матрица испачкалась отпечатками или остались осколки на ней, то можно ее очистить несколькими способами.

Первый способ это скотч и большая малярная кисточка. Кисточкой легкими и плавными движениями убираются осколки. А скотчем можно удалить склеенные осколки старой детали. Скотч приклеивается к матрице, и он забирает с собою осколки.

Во втором применяется салфетка и спирт. Салфетка сворачивается в горизонтальную трубочку.

На нее наносится небольшой слой изопропилового спирта. С помощью одного движения, нужно прислонить салфетку к матрице с одной стороны и под небольшим давлением провести ею до второй. Пятна разбавляются спиртом и разносятся по всей поверхности равномерно. Спирта не должно быть слишком много, иначе есть риск залить им матрицу. Если остались небольшие следы, то повторите процедуру снова.

Заменяем OGS-стекло дома

За разборку стоит браться только тем пользователям, которые имеют какой-либо опыт в этой сфере. Новичку обойтись без новых повреждений будет очень трудно. Для проведения разборки, нужно использовать следующие инструменты и подручные средства:

• Небольшой набор крестовых и звездообразных отверток для разборки корпуса мобильного телефона.
• Пластиковая лопатка, ненужная дебетовая карта или медиатор.
• Самый обычный фен для волос, способный разогреть экран где-то до 80 градусов по Цельсию.
• Тонкая нить из капрона или гитарная струна. Эти средства понадобятся для разделения модуля на составные части.
• Рабочие или медицинские резиновые перчатки.
• Резиновая присоска с колечком.
• Какой-нибудь перфорированный металлический лист и где-то с десяток болтов с гайками. Длина болтов должна составлять где-то 2-3 см.
• Специальный клей, который застывает при облучении УФ (ультрафиолетом).
• Ультрафиолетовая лампа, чистый спирт или стеклоочиститель и компьютерные салфетки.

Важно! Фигурные отвертки, технические медиаторы и пластиковые лопатки с присосками очень часто поставляют в комплекте с новым тачскрином. Лучше всего воспользоваться вышеперечисленными инструментами для замены.

Самостоятельная замена стекла на телефоне выглядит примерно вот так:

• Сперва необходимо разобрать корпус устройства. Задача упрощается, если мобильник оснащен съемной крышкой и батареей. После разбора корпуса возьмите отвертку и выкрутите все винты, что фиксируют элементы на корпусе. На YouTube вы можете найти сотни детальных инструкций по проведению данной процедуры.
• Теперь нужно браться за сам дисплейный модуль. Берем фен и прогреваем смартфон по периметру. “Хватаемся” присоской за модуль и слегка тянем на себя, не забывая прогревать всю конструкцию феном. Постарайтесь не повредить шлейфы при извлечении детали.
• Теперь нужно подготовиться к расслоению извлеченного модуля. Просто разместите его на заранее подготовленной металлической плоскости с отверстиями и вкрутите по периметру модуля болты так, чтобы он не двигался.
• Переходим к самому расслоению. Берем тот же фен и тщательно прогреваем матрицу где-то до 70-90 градусов по Цельсию. Теперь берем в руки нить из капрона или гитарную струну, цепляем за край, и продолжая прогревать, “разрезаем” компоненты.
• Если у вас все получилось, то чистим матрицу от остатков старого клея при помощи спирта и салфеток. Делать все это нужно очень осторожно, чтобы избежать повреждения экрана.

Важно! Перчатки стоит надеть, чтобы не оставить никаких жирных отпечатков. Если слой клея без проблем удаляется, то протираем компонент спиртом еще на раз.

• Мажем матрицу новым клеем, в соответствии с ее новым тачскрином. Теперь слегка давим на конструкцию и удаляем выступивший по бокам клей.
• Где-то 30 минут нужно пооблучать клей под УФ-лампой.
• Беремся за установку модуля, если не осталось никаких следов старого клея. Размещаем модуль на шлейфе и смазываем корпус по всему периметру клеем.
• Клеим все это дело на корпус, ждем высыхания и собираем гаджет в обратном порядке.

Важно! Не забудьте проверить работоспособность устройства.

Как заменить защитное стекло на телефоне, если это не OGS-технология?

Проверка новой детали

Когда неисправная деталь будет отклеена, нужно полностью проверить готовую к установке новую запчасть. Ни в ком случае нельзя снимать защитные пломбы и пленки, если нет уверенности в том, что деталь исправна. Сначала нужно подключить новую деталь. Аккуратно ставим новую деталь, не повредив пломбы, пристегиваем шлейф и ставим аккумулятор. Никаких болтиков вкручивать во время проверки нельзя.

Можно зайти в инженерное меню и запустить набор тестов для матрицы устройства или сенсора.

Тачскрин не должен дергаться при касаниях. Выберите иконку с рабочего стола и проведите ею по всем углам равномерно, круговыми движениями. Если иконка дергается или выпадает, то сенсор бракованный.

На дисплее не должно быть много битых пикселей, полосок или других артефактов.

Если та или иная деталь ведет себя не так как положено, попробуйте ее снова подключить. Отключите аккумулятор и снова отключите, и подключите шлейф.

Если деталь неисправна — ее можно вернуть при наличии всех пломб и защитных пленок. При повреждении пломбы в возврате детали могут отказать.

Если новый модуль не загорается и не показывает, но звуки смартфон издает, то проблема может быть и в материнской плате. Вполне вероятно, что вышла из строя микросхема питания, подсветки или разъем поврежден из-за влаги.

Приклеивание новой детали

После проверки детали, можно ее приклеивать к корпусу. Снимаются все пломбы, на новую деталь перемещаются все комплектующие со старой (сетки динамиков, отражающие пленки, кнопки и т.п.). Клей B7000 наносится небольшим слоем и на деталь, и на корпус смартфона или планшета. Аккуратнее с динамиками и микрофонами, их нельзя заливать клеящими материалами.

Теперь осталось прицелиться к корпусу, и одним движением прислонить деталь к корпусу. Важно чтобы модуль или тачскрин не выпирали из корпуса, иначе они выпадут со временем.

После ремонта проверяются все функции смартфона. Микрофон и динамики могут быть случайно залиты клеем.

Клей засыхает за пару часов. Чтобы улучшить процесс склеивания, нужно положить на устройство груз. Важно, чтобы модуль не выпирал из корпуса. Смартфон нужно обернуть в полотенце одним слоем и положить на него небольшой груз, который будет равномерно давить на него. Клей распространится равномерно. Все вышеперечисленные действия нужно делать аккуратно, и груз подобрать не большой, и на всю поверхность.

После нескольких часов сушки необходимо снова проверить все функции устройства. Остатки клея из щелей просто удаляются, без помощи спирта.

Как не нужно снимать защитное стекло

Не стоит браться за замену защитного стекла на смартфоне, если нет определённых навыков и инструментов. В таком случае следует отнести мобильник в центр сервисного обслуживания.

Если вы решили самостоятельно заменить повреждённую защиту, не стоит действовать так:

• Использовать для удаления только старую кредитную карточку. Вполне возможно, что при должном усилии снять стекло получится, но, скорее всего, оно будет просто трескаться дальше и крошиться;
• Острый канцелярский ножик. Это тоже не лучшая идея, хотя в интернете есть много советов по удалению таким способом. Однако метал – это металл, одно неловкое движение и дисплей может быть безвозвратно поцарапан;
• Даже неправильное использование силиконовой присоски может быть опасным. Если она сильно прилипла к стеклу, то есть шанс оторвать не только его, но и сенсорный модуль со шлейфами.

Как видно, снять защитное стёклышко со смартфона вовсе несложно. Но если нет уверенности, что вы всё сделаете верно, то лучше обратиться к специалистам.

Оцените статью

Автор

Татьяна

Слежу за новостями на рынке мобильных услуг. Всегда в курсе последних событий

Самостоятельная замена модуля на iPhone

Правила замены аналогичны предыдущим разобранным случаям. Только в этом случае нужно быть крайне внимательным с болтиками. Один неверно завернутый болтик может привести к сложному восстановлению многослойных дорожек на материнской плате. Поэтому, при разборке важно разложить все болтики по порядку разборки. Если они смешаются – придется искать подробное видео разборки.

Не стоит забывать про отпечаток пальца, его можно повредить из-за включенного аккумулятора и статического электричества.

Поэтому, все манипуляции с платой нужно проводить только с выключенным аккумулятором.

Ремонт модуля: замена стекла или тачскрина в сборке

Сложнее всего восстановить модульный экран. В таких экранах клей покрывает всю площадь модуля, и отклеить защитное стекло (такая конструкция обычно у производителей Apple и Samsung) или тачскрин (Xiaomi, Lenovo) очень сложно. Сами по себе сенсоры и стекла не дорогие, их себестоимость может быть в районе 500 рублей при цене оригинального модуля в 5000 рублей. У модулей топовых моделей Samsung цена на оригинальный Amoled может достигать и 23500 рублей.

Во время ремонта модуля любая ошибка может привести к полной потери работоспособности дисплея.

Смартфон разбирается так же, как и при замене модуля, однако теперь это делать придется предельно аккуратно, чтобы не повредить рабочий дисплей. Он также отклеивается от рамки устройства.

Существует три метода расклейки модуля:

1. Вручную с помощью изопропанола и горячего воздуха. Самый долгий способ, однако наиболее щадящий. Разбитое стекло периодически нагревается и тонким пластиковым медиатором с нанесенным изопропиловым спиртом осколки стекла снимаются с клея. Важно при таком способе не давить на дисплей, и избегать резких движений. Любая мелкая царапина может привести в полной потере работоспособности восстанавливаемого модуля.
2. С помощью струны и сепаратора. Модуль закрепляется на сепараторе и разогревается до 100 °C. Струной поддевается пространство между стеклом (или тачскрином) и дисплеем. И затем плавными движениями с небольшим натягом на себя струной срезается разогретый клей. Это быстрый, но очень опасный метод. Можно срезать часть дисплея, отрезать поляризатор, защитные пленки дисплея и т.п.
3. Заморозка экрана. С помощью фризеров экран замораживается, и клей начинает терять свои свойства. Медиатором осколки снимаются с дисплея. Дорогой и специфичный способ. Можно повредить шлейф и микросхемы.

Некоторые дисплеи настолько тонкие, что для ремонта необходим специально разработанный станок. Даже лазерные установки приспособили для замены задних крышек на клее.

После удаления разбитого стекла нужно убрать старый клей с модуля. В продаже имеются специальные чистящие средства. А также подойдет изопропиловый спирт.

Теперь осталось приклеить стекло или сенсор на модуль. Конечно, перед этим экран нужно проверить на работоспособность, подключив его к смартфону.

Если не заполнить пространство между стеклом и модулем, то могут поменяться цвета, появятся блики, снизится прочность и появится высокий риск отклеивания стекла.

Основные методы заполнения пространства между стеклом и дисплеем это OCA пленка и LOCA клей.

LOCA клей высыхает при воздействии ультрафиолета. Он наносится на экран, затем прислоняется стекло, и прижимается с помощью небольших зажимов. Далее вся эта конструкция помещается в ультрафиолетовую лампу на десять минут. Клей застывает и модуль готов к работе. С таким методом есть некоторые проблемы. Например, могут возникнуть пузыри во время склейки, которые нужно будет убирать пинцетом или переклеивать все.

OCA пленка наносится на модуль. И для этого нужен вакуумный сепаратор. Без него не получится удалить пузырьки воздуха.

Далее, после всех процедур отремонтированный модуль заклеивается точно также, как и новая деталь.

Самостоятельный ремонт дисплейного модуля в домашних условиях — это очень непростая задача. Она требует много опыта, усилий, терпения и оборудования. Но это не значит, что это невозможно сделать.

Что понадобится для снятия?

Защитное стекло не так часто приходит в негодность, чтобы у каждого владельца гаджета были под рукой специальные инструменты, облегчающие замену. Впрочем, такие инструменты или их часть могут идти в комплекте с самим защитным стеклом. Если в комплекте с защитой у вас не было больше ничего – не отчаивайтесь, снять стекло можно и с помощью некоторых предметов, которые легко найти в любом доме.

Для того чтобы отклеить защитное стекло и провести всю процедуру, не допустив повреждения дисплея, потребуется заранее подготовить:

1. Салфетки. Выбирайте салфетки, которые не имеют ворса, например, из микрофибры. После протирки такими салфетками вы должны убрать с экрана осколки и остатки клея, а не добавить новый мусор.
2. Присоска. Обычная силиконовая присоска значительно облегчит снятие даже разбитого на осколки стекла. Можно обойтись и без этого вспомогательного инструмента, но его использование желательно.
3. Пластиковый скребок. В качестве альтернативы можно использовать карточку, медиатор или аналогичные предметы. Главное условие – материал не должен повредить тачскрин во время процедуры.
4. Спиртосодержащая жидкость. Одеколон, очиститель стекла или даже водка – любая из этих жидкостей подойдет для того, чтобы удалить остатки клея и полностью очистить дисплей перед тем, как заменить защиту.
5. Перчатки. Этот предмет необязателен, но он позволит сменить стекло с наименьшей вероятностью появления между новым защитным экраном и дисплеем мусора или жировых пятен.

Почему не работает экран после замены

Если деталь была проверена до установки, но после окончательно установки она ведет себя как неисправная, то есть несколько основных причин. Ошибка при установке или вкрученный болтик. Ошибка при установке может быть, как в плохо закрепленном шлейфе, так и его повреждении. А с вкрученном болтиком все хуже. Очень часто такое происходит на iPhone. Если болтик был вкручен не того размера на другое посадочное место, то скорее всего повредилась плата или микросхема. Еще один из признаков такой ошибки — это полосы на экране.

Дальнейший ремонт и диагностику придется начинать уже с материнской платы устройства.

Итог

В этой статье были подробно рассмотрены все основные варианты самостоятельной замены экрана на смартфоне или планшете. В зависимости от типа устройства и неисправности, сложность ремонта меняется прямо пропорционально. Это не значит, что не получится отремонтировать свой телефон в домашних условиях. Главное не торопиться, делать все без резких движений и по возможности делать перерывы во время работы. Конечно не стоит забывать проверять детали перед установкой. Поэтому, поменять экран на своем Xiaomi, Samsung, LG или iPhone не такая сложная задачка, как кажется на первый взгляд.

Все описанные выше способы ремонта для смартфона аналогичны и для планшетов. Принципиальная разница только в размерах.

Стоимость работы

Как правило, средняя цена в сервисных центрах начинается от 1 000 рублей. Цена зависит от сложности ремонта. Например, восстановление оригинального модуля и приклеивание оригинального стекла может обойтись от 2 000 рублей. В сервисных центрах и мастерских есть профессионально оборудование и расходники (сепараторы, пинцеты, уф лампы, клеящие материалы и т.п.), которые ускоряют процесс замены. И при этом на выполненные работы должна предоставляться гарантия как минимум от одного месяца.

Как снять защитное стекло на телефоне: подробная инструкция

Провести правильно ремонт, а точнее, замену выполнившего свою задачу защитного экрана можно в домашних условиях. Главное – тщательно изучить всю последовательность действий заранее, а не выполнять ее, глядя на инструкцию. Для большего удобства и в качестве наглядного пособия можно также просмотреть видео, на котором все действия выполняются поэтапно и с точными комментариями.

Все работы по снятию поврежденного стекла должны проводиться после подготовки места работы и даже помещения (проведите влажную уборку). Снимать и устанавливать защиту нужно в чистом помещении, что позволит избежать попадания ворсинок и пыли на дисплей, а также появления новых повреждений, но уже тачскрина.

Подготовив все инструменты и помещение, все последующие работы будут делиться на пять этапов:

1. Наденьте перчатки или тщательно вымойте руки, а затем просушите их полотенцем. Перчатки позволят избежать разводов и появления отпечатков пальцев, когда потребуется наклеить защитное стекло на очищенный от осколков старого экрана дисплей.
2. Изучите повреждения и выбирайте место, которое меньше всего разбилось, защищая мобильник. Именно в этом месте следует установить присоску (если вы будете ее использовать), плотно прижав к экрану. Актуально выбрать один из углов гаджета, что значительно облегчит процедуру.
3. Аккуратно подденьте край защитного стекла, наиболее близкий к закрепленной присоске. Одновременно приподнимая край стекла, оттягивайте присоску. Следите, чтобы не проталкивать осколки защиты, которые могут повредить поверхность сенсорного дисплея. Если дисплей достаточно большой – используйте более широкую лопатку или пластиковую карту, которая позволит снять защитное стекло с айфона по всей ширине, а не точечным воздействием.
4. Не совершая резких движений, прижимайте дисплей пластиковой картой, убирая защитное стекло при помощи присоски или взяв его за края. Защита должна сама полностью оторваться, когда все точки сцепления с дисплеем смартфона разъединятся.
5. Очистите дисплей от клея и мелких частиц стекла, используя салфетку. Небольшое количество спиртосодержащей жидкости позволит легко убрать весь мусор и остатки клея, подготовив поверхность к установке новой защиты.
