Силовая установка электромобиля, электродвигатель

Создание электромобиля — это прекрасная альтернатива машине с бензиновым двигателем. Современные технологии позволяют находить новые пути решения проблем, связанных с затратами на автомобильное топливо.

Потратив деньги только на составляющие элементы будущего электромобиля, в дальнейшем можно прекрасно экономить на топливе.

Кроме того, электромоторы экологически безопасны в отличие от обычных двигателей, которые при переработке бензина выделяют углекислый газ.

Стоит заметить, что уже практически каждая автомобильная компания выпускает автомобили на электрической тяге или гибридные авто. К примеру электромобили Renault от одноименной компании.

Но цена таких экологически чистых средств передвижения остается еще недоступной для многих автолюбителей, поэтому вопрос создания электромобиля своими руками, особенно для стран СНГ еще очень актуален.

Базовая модель авто

Под базовой моделью автомобиля подразумевается любая машина, которая будет взята за основу при изготовлении электромобиля.

Так как в основе любого электромобиля лежит его легкость, на которую прямо пропорционально влияют габариты, материал из которого он изготовлен, то желательно за основу брать не большие автомобили.

Согласитесь, трудно будет из Toyota Land Cruiser Prado сделать электромобиль.

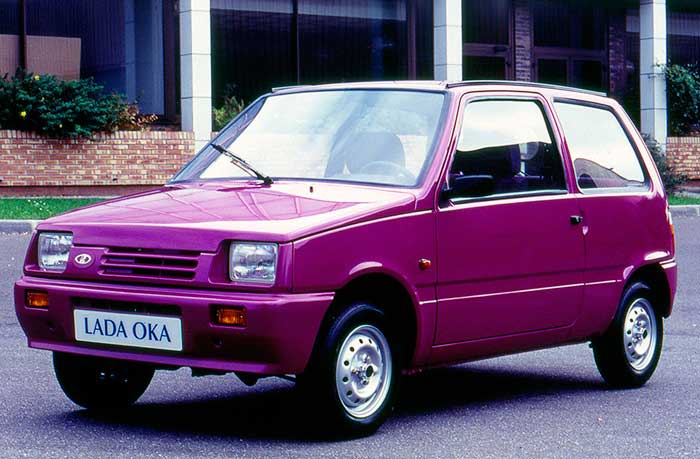

Хорошо для таких целей подойдут отечественные ВАЗ –ы, знаменитые запорожцы, Славута, ОКА.

Из зарубежных Fiat 126 и другие малолитражки до 2000 года выпуска.

Можно сделать и свой оригинальный кузов, но сложность работ и их дороговизна многих отталкивает от данной идеи.

Электродвигатель

Электродвигатель выбирают в зависимости от размеров автомобиля и варианта его подключения в машине.

Если подключать его к коробке передач, то электродвигатель даже с небольшой мощностью (5 – 7 К Ватт) сможет сдвинуть автомобиль с места.

При подключении через ведущий мост понадобится более мощный электродвигатель. И чем выше габаритный вес машины, тем большей мощности должен быть будущий мотор.

Электродвигатель с минимальной мощностью, установленный на машине небольших габаритов, имеет скоростной лимит в 75-80 км/ч (при условии непосредственного подключения мотора к коробке передач).

Приобретая электродвигатель с большей мощностью, не нужно беспокоиться о дополнительных расходах электроэнергии. Эти затраты никак не зависят от пройденного километража и мощности электромотора.

ЧИТАЙТЕ ПО ТЕМЕ: Существуют ли автомобили с водородными двигателями?

Что имеем

На сегодняшний день наиболее популярным из существующих электродвигателей для электромобилей остается асинхронный двигатель, созданный ещё в XIX веке. Его конструкция оказалась гениально простой и настолько удачной, что все дальнейшие преобразования не касались принципа действия, затрагивая лишь технологию изготовления тех или иных деталей. Например, модифицироваться могли подшипники, на которых крепился вал двигателя, менялась форма обмоток ротора и статора, однако принцип работы асинхронного двигателя оставался прежним.

К преимуществам двигателей такого типа относятся простота обслуживания и отсутствие подвижных контактов. Здесь нет щеток и контактных колец, питание подается только на неподвижную трехфазную обмотку статора, что и делает этот двигатель весьма удобным для самых разных сфер применения, практически универсальным. Такой двигатель прост в изготовлении и сравнительно дешев, затраты при эксплуатации минимальны, а надежность высока.

Если говорить о недостатках асинхронных двигателей с короткозамкнутым ротором, то их несколько. При включении двигателя в сеть пусковой ток довольно велик, при этом пусковой момент значительно меньше номинального. В основном этот недостаток как и проблема регулировки оборотов, преодолевается применением частотного преобразователя, позволяющего плавно повышать обороты, и таким образом обеспечить достаточно высокий пусковой момент. Это достигается тем, что скорость вращения такого электродвигателя зависит от частоты переменного тока, т. е. изменив частоту тока, можно изменить скорость вращения ведущих колёс, что позволяет легко контролировать скорость электромобиля.

Еще одним недостатком асинхронных двигателей с короткозамкнутым ротором является их низкий коэффициент мощности, особенно при малой нагрузке и на холостом ходу, что снижает эффективность данной электрической системы в целом.

Сам электродвигатель — это достаточно совершенное устройство, но, поскольку стремительное развитие отрасли экоавтомобилей только входит в начальную стадию, кардинального изменения принципа работы, улучшение показателей (удельной мощности и экономичности) и его устройства можно ожидать уже в ближайшее время.

Традиционно электродвигатели для автомобилей должны отвечать следующим требованиям:

• иметь безопасное и удобное для эксплуатации устройство;
• обладать высокой удельной мощностью и экономичностью;
• обладать высокой надежностью и безопасностью при длительной эксплуатации;
• иметь компактные габариты;
• работать в широком диапазоне частот вращения с высокими показателями, что позволит электромобилю обходиться без коробки передач.

Аккумулятор

При выборе аккумулятора лучше остановить свое внимание на энергоносители с литием.

Они могут использоваться без подзарядки в течение 5 часов беспрерывного движения на максимальной скорости в 80 км/ч.

Общий срок службы таких аккумуляторов в среднем достигает 5 лет. Литиевые энергоносители – это недешевый вариант.

Как менее дорогостоящую альтернативу можно выбрать свинцовые аккумуляторы. Такие энергоносители имеют меньший срок эксплуатации (в среднем 1-2 года) и разряжаются уже спустя час интенсивного движения.

Для того чтобы аккумуляторы не изнашивались так быстро, необходимо правильно подбирать их в соответствующем объеме.

Небольшие по размеру энергоносители выходят из строя раньше, так как они сильно изнашиваются, полностью разряжаясь в процессе движения. Поэтому лучше приобрести один большой аккумулятор с увеличенным ресурсом.

Медный довод: создан уникальный двигатель для электромобилей

В России разработан мотор для электромобилей, обладающий рядом преимуществ перед зарубежными аналогами. Чтобы создать магнитное поле, необходимое для движения колес, в нем применяют обычную медную катушку. Двигатель увеличивает время пробега машины без подзарядки на 15% и исключает внезапную остановку из-за перегрева. При этом цена отечественного мотора в 3–4 раза ниже, чем у зарубежного. Разработчик планирует выпустить собственную линейку беспилотных грузовиков, оборудованных такими двигателями. Подобные машины уже тестируются иностранными компаниями, которые занимаются грузоперевозками.

Железо, медь и математика

Чаще всего в электромобилях используют моторы на постоянных магнитах. Однако такие двигатели имеют ряд существенных недостатков.

В постоянном магнитном поле проводник (рамка, по которой протекает ток) начинает двигаться. Движение передается на колеса машины, и она едет. Но когда проводник смещается в магнитном поле, по законам физики в нем возникает противоположно направленная сила (противо-ЭДС). Она уменьшает силу тока в проводнике, и в итоге автомобиль не может развить скорость более 60 км/ч. Чтобы ее увеличить, нужно уменьшить поле постоянного магнита — это снизит противо-ЭДС. Но чтобы сделать это, нужно потратить электроэнергию. В результате коэффициент полезного действия (КПД) двигателя падает, следовательно, аккумулятор быстрее разряжается.

Раздувание огня: все ли электромобили пожароопасны

Почему экологичные авто продолжают гореть и как такое Илону Маску

–– Наш мотор, образно говоря, состоит из железа, меди и математики, –– рассказал технический директор Илья Федичев. –– Мы создаем магнитное поле с помощью медной катушки, через которую проходит ток. И поэтому можем спокойно им управлять: увеличивать для большей мощности и уменьшать для скоростного разгона авто без снижения КПД. По нашим расчетам, на российском моторе машина проедет примерно на 15% дольше –– конечно, при условии, что скорость и качество дороги будут такими же, как для авто с зарубежным двигателем.

Магнитные катушки с пропускаемым через них током известны в качестве источников магнитного поля с XIX века. Однако задействовать поле в работе электродвигателя –– очень непросто. Инженеры говорят, что их главное достижение — создание особой конструкции двигателя, которая и позволила обойтись без постоянных магнитов, заменив их на медную катушку — она создает магнитное поле с нужным направлением и интенсивностью.

Перегрев не страшен

Еще один недостаток действующих электромоторов –– размагничивание постоянного магнита из-за нагрева двигателя. Дело в том, что для каждого магнита есть точка Кюри –– температура, при которой он теряет свои свойства. Когда электромобиль внезапно начинает терять скорость, это значит, что магнит просто перегрелся. Он больше не создает поле для движения рамки, и автоматика принудительно уменьшает мощность мотора. Конечно, ситуация, при которой машина долго едет на максимальной скорости, встречается нечасто, однако способствовать перегреву может и жара.

Российский электромотор не имеет постоянного магнита, поэтому внезапное отключение ему не грозит. Также ему не нужны сложные, громоздкие и дорогостоящие системы охлаждения, как машинам на электродвигателях с постоянными магнитами. Инженеры провели эксперимент, нагревая мотор собственной разработки и зарубежные аналоги. Оказалось, что отечественный двигатель сохраняет характеристики при температуре до 150 ºС, в то время как иностранные модели перестают работать уже при 100 ºС.

Тем не менее большинство специалистов в мире всё же отдают предпочтение двигателям с постоянными магнитами, сообщил заведующий кафедрой электротехники и промышленной электротехники МГТУ им. Н.Э. Баумана Александр Красовский.

–– Следует учесть, что применяемая дополнительная «обмотка возбуждения», то есть та самая медная обмотка, потребляет дополнительную электрическую энергию аккумулятора, что несколько снижает КПД созданного двигателя, –– рассказал эксперт. –– Наличие обмотки ведет еще и к некоторому увеличению массы и габаритов двигателя. Зато к преимуществам предложенного российскими учеными аналога относится выгодная цена –– двигатели с постоянными магнитами имеют более сложную конструкцию, поэтому и стоят дороже.

Сделали зарядку: мест для заправки электромобилей станет вдвое больше

Девелоперы начали массово устанавливать станции в жилых комплексах

Российский двигатель такой же мощности, как и зарубежный, дешевле не только благодаря простоте конструкции, но и применяемым материалам. Ведь 90% рынка постоянных магнитов занято Китаем, и производители диктуют цену на товар по своему усмотрению. Монополия может привести к внезапному скачку цен на постоянные магниты, а следовательно, и на электромоторы. Да и сегодня произведенный в Китае мотор стоит около 300 тыс. рублей, еще около 100 тыс. рублей уйдет на перевозку и налоги. Стоимость отечественного мотора при серийном производстве составит около 80 тыс. рублей.

Будущее за электромобилями

Электрические машины не наносят вреда экологии, поэтому власти Москвы планируют всячески поощрять их применение. На данный момент все электрокары имеют право на бесплатную парковку в любой точке столицы, сообщалось на конференции Forbes «Как заработать с помощью искусственного интеллекта в России». Также руководители мэрии предложили проекты по удешевлению оформления ОСАГО для электромобилей и предоставлению льгот для проезда по платным трассам. Некоторые компании, имеющие отношение к разработке транспортных средств, увидели и техническое преимущество электромобилей перед машинами на двигателях внутреннего сгорания.

–– Появление таких моторов –– значимое событие для машиностроения, особенно для формируемого рынка беспилотных транспортных средств, –– отметил эксперт в области робототехники и систем автоматизации транспорта Виталий Савельев. — Неприхотливость подобного мотора и высокий ресурс работы без обслуживания дают возможность эксплуатировать технику на его базе более эффективно. Развитие двигателей такого типа позволяет получить высокие тяговые характеристики одновременно с низким энергопотреблением, что увеличивает запас хода электромобиля. В перспективе электромоторы могут использоваться и на водных видах транспорта –– с их помощью можно создать практически бесшумные и энергоэффективные яхты и катера.

Разработчик отечественного двигателя в скором времени планирует выпустить линейку беспилотных грузовиков, которые могут быть востребованы, например, в компаниях, связанных с грузоперевозками, почтовой и курьерской доставкой.

При этом некоторые крупные зарубежные автоконцерны совместно с логистическими компаниями уже тестируют тягачи, рассчитанные на эксплуатацию без водителей.

Через несколько лет электромобили вытеснят с рынка машины с двигателями внутреннего сгорания, предполагают в компании-разработчике. Когда цена на литиевые батареи, используемые в электрокарах, упадет, ездить на них станет гораздо выгоднее. По информации зарубежных экспертов, стоимость батарей в последнее время быстро снижается. Так, в 2020 году цена литиевых аккумуляторов составляла $400–600 на киловатт-час емкости, а год назад — уже $250–300.

Система отопления

Если владелец электромобиля рассчитывает пользоваться им в холодное время года, необходимо продумать систему отопления.

Обогрев автомобиля с помощью электроэнергии двигателя-дело очень затратное. В этом случае зарядки аккумулятора не хватит даже на одну поездку.

Поэтому лучше установить бензиновый обогреватель или систему для подогрева кресел. Для всей остальной электротехники в салоне лучше приобрести отдельный энергоноситель.

ПОПУЛЯРНОЕ У ЧИТАТЕЛЕЙ: Китайские грузовики самосвалы, выбор потребителя

Регулятор мощности

Очень важная деталь в электромобиле — это регулятор мощности, необходимый для регулировки тяги электродвигателя.

Самыми надежными считаются регуляторы американского производства. Ввиду ограниченности финансов можно приобрести его китайский аналог.

Регуляторы выбирают в зависимости от мощности силы тока. Для каждодневных поездок подойдет стандартный регулятор на 150 вольт.

Также в электромобиль на место снятого генератора нужно вмонтировать преобразователь, выполняющий аналогичные функции.

Электромобиль своими руками из бензинового авто

Переделка автомобиля в электромобиль, своими руками, фото, видео и описание самоделки.

Автор этой самоделки, переделал свой автомобиль в электромобиль. Для этого он заменил штатный бензиновый мотор на электродвигатель от вилочного электропогрузчика.

Для своей самоделки, автор приобрёл старенький автомобиль Geo Metro за 500 долларов.

С автомобиля сняли всё лишнее: ДВС, глушитель, бензобак, радиатор, систему охлаждения, стартер и пр.

Двигатель демонтирован, но штатная коробка будет использована в дальнейшем. Вопрос в том, как прикрепить мотор к коробке передач? Мастер нашел выход и изготовил переходную пластину из куска алюминиевого листа. Мастер извлек коробку передач из машины и затем обрисовал ее карандашом и отметил все отверстия. Затем разрезал алюминиевую пластину до нужного размера и формы. Центр приводного вала двигателя и центр приводного вала трансмиссии должны идеально совмещаться.

Перед тем, как прикрутить двигатель и трансмиссию вместе с переходной пластиной, необходимо сделать муфту, которая будет соединять оба вала.

Можно соединить валы двигателя и коробки разными способами, но мастер решил использовать муфту от подходящего механизма.

Затем, был куплен б/у электромотор за 50 долларов, от вилочного погрузчика. Мотор был очень старым и ржавым, но рабочим. Очистил его, снял катушки и распылил на них изоляционную эпоксидную смолу, проверил подшипники. Также заменил щетки, собрал все вместе и покрасил.

Этот автомобиль использует 6 батарей по 12В. Это настоящие гелиевые батареи Deka Dominator. Они не требуют обслуживания. Аккумуляторы б/у купленные по 12 долларов за штуку.

Недостатком этих батарей является то, что они требовательны к зарядке. Автор, приобрел зарядное устройство на 72 В, предназначенное для этих батарей, за 200 долларов.

Четыре батареи находятся в багажнике автомобиля, а две — спереди, где раньше был радиатор. Для задних аккумуляторов мастер разрезал две части каркаса кровати, чтобы они лежали на запасном колесе, и закрепил рамку болтами к раме автомобиля.

Для установки передних батарей был демонтирован бампер. Затем сварен каркас и закреплен на месте радиатора. Теперь нужно установить батареи и поставить бампер на место.

В магазине мастер купил «вход питания зарядного устройства». Это электрический разъем с резиновой крышкой. Так как бензобак уже был снят, он разъем на место горловины бензобака.

Заряжаются батареи в течении ночи.

В дальнейшем, автор менял конфигурацию батарей. Максимальное количество аккумуляторов 12 штук. На этих батареях он смог разогнаться до 117 км/ч.

Контроллер является важной частью электромобиля. Контроллер представляет собой электронный блок, который регулирует работу электродвигателя.

Автор использует пиковый ШИМ-контроллер Curtis на 400 А, разработанный для использования с последовательно включенными двигателями. Он может работать в диапазоне от 48 до 72В. Чем больше сила тока, тем лучше будет ускорение (тяга). Чем выше напряжение, тем лучше максимальная скорость и экономичность автомобиля.

Контроллер на 72 В, оказался, хорошим компромиссом стоимости и эффективности. Автор купил его на аукционе E-Bay за 300 долларов. Для подключения следуйте схемам, имеющимся у производителя контроллера, для подключения батарей к контроллеру и двигателю используйте толстые кабели, такие, как сварочный кабель.

В качестве дросселя мастер использует потенциометр 5 кОм. Потенциометр устанавливается в связке со штатной педалью газа.

Этот самодельный электроавтомобиль может проехать 32 км на одной зарядке (6 батарей), и развивает максимальную скорость 75 км/ч. Этого вполне достаточно для поездки на работу и обратно. При необходимости можно добавить батареи. Автор, в основном ездит на третьей передаче, но крутящий момент двигателя таков, что можно трогаться и с четвертой.

Этот проект обошелся умельцу примерно в 1200 долларов, включая покупку машины. Самодельный электромобиль заряжается от домашней солнечной электростанции, что очень выгодно для его владельца.

Небольшой видео обзор самодельного электромобиля.
