С момента изобретения автоматической коробки передач, гидравлический блок стал неотъемлемой её частью, занимая важное место в рейтинге. Чёткость и правильность выполнения функций устройством, влияют на целостность и работоспособность автоматической коробки. Недаром, механики, считают этот узел основополагающим в агрегате.
Гидроблок входит в состав узла управления, который отвечает за действия коробки. Учитывая количество задач, возложенных на него, механизм сложно устроен и, если произойдет поломка, устранение неисправностей узла обойдётся дороже остальных составляющих АКПП. Гидроблок АКПП что это, какова роль и принцип работы устройства попробуем разобраться.
Гидравлический блок АКПП, принцип работы
Автоматическая коробка передач состоит из ряда элементов, соединённых друг с другом.
К элементам АКПП относятся:
- Гидравлический трансформатор;
- Планетарный ряд;
- Тормозная лента с фрикционами;
- Управляющее устройство:
- Шестеренчатый насос;
- Гидравлический блок, или клапанная плита;
- Сборник масла;
- Электронный блок.

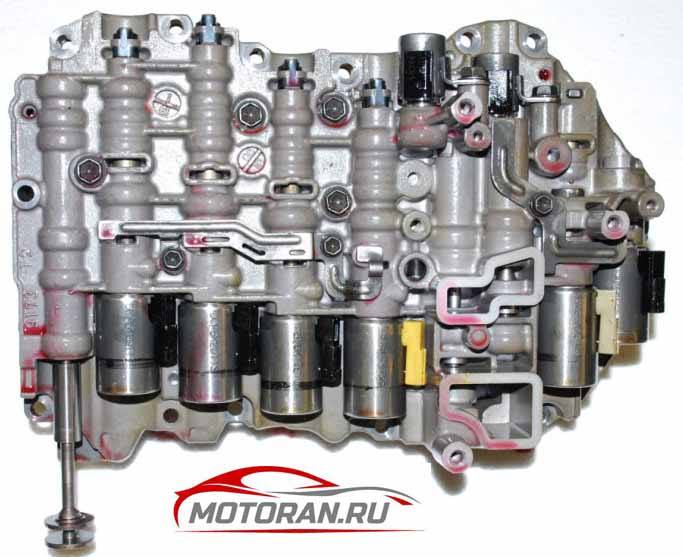

Опустим остальные элементы АКПП, в нашем случае интересен гидравлический блок. Как видно из перечня, гидравлический блок, или клапанная коробка, это составной элемент механизма управления. Конструктивно, гидравлический блок представляет собой металлическую плиту, в которой вырезаны каналы и встроены клапана (соленоиды), плунжеры и датчики. Этот набор отвечает за контроль и управление АКПП. Помимо этого, в обязанности узла входит распознавание нагрузки на силовую установку, расчет силы нажатия водителем на педаль газа, скорость движения транспортного средства и др. Эту информацию блок преобразует в гидравлические сигналы, на основании которых впоследствии меняются передаточные числа.
Работая, гидроблок АКПП передаёт давление трансмиссионной жидкости к механическим частям коробки, в этом и заключается принцип работы. Усилие и другие характеристики зависят от совершаемого действия.
Проблемы и надежность 4-ст. АКПП VAG 01M
4-ст. коробка передач 01М – это собственная разработка инженеров Ауди Фольксваген. Она появилась в 1995 году и была предназначена для двигателей мощностью от 75 до 175 л.с., расположенных поперечно, сочетается только с передним приводом. Она сделана на основе «автомата», который известен под индексом 095 или 096 (в зависимости от модификации), который был представлен в 1991 году.
Этот «автомат» устанавливали на автомобили VW, Seat и Skoda до 2009 года. Вероятно, это выпускают и устанавливают на некоторые модели концерна VAG для китайского рынка. А в целом концерн VAG свернул собственную разработку и производство «автоматов», т.к. предпочел более совершенные коробки от ZF и Aisin. Но при этом переключился на разработку вариатора Multitronic и преселективных коробок DSG, которые мы уже разбирали.
На нашем YouTube-канале вы можете посмотреть разборку «автомата» 01М, снятого с Golf 4 1999 года выпуска.
Выбрать и купить АКПП для автомобилей Volkswagen, АКПП для Audi, АКПП для Skoda, АКПП для Seat вы можете в нашем каталоге контрактных КПП.
Читайте также:
Конструкция АКПП 01М
Коробка 01М имеет электронное управление. Электронный блок управления находится в подкапотном пространстве. В основе АКПП 01М лежит двойной планетарный редуктор Равиньё, для фиксации шестерен или водила которого используются 3 фрикционные муфты и 2 тормоза (итого 5 пакетов сцеплений), а также обгонная муфта. Тормозных лент в этой коробке нет. В конструкции данной коробки немало оригинальных обрезиненных и пластиковых деталей, которые ходят порядка 10 лет или того меньше, если коробка испытывает перегревы.
Интересная особенность данного «автомата» – отдельная система смазки дифференциала, т.е. картер дифференциала изолирован от системы смазки планетарного механизма. Для «автомата» и дифференциала используются разные виды масла.
Ведомая шестерня дифференциала приводится через промежуточный вал. Коробка 01М адаптирована под различные двигатели передаточным числом промежуточной передачи и дифференциала. Передаточные числа передач переднего и заднего хода всегда одинаковые.
На картере коробки передач находится радиатор для охлаждения трансмиссионного масла.
Гидротрансформатор оснащен муфтой его блокировки. Вообще «автомат» 01М – один из первых на автомобилях группы VAG, получивший гидротрансформатор с принудительной блокировкой, активируемой на всех передачах.
Надежность коробки 01М
Надежность старой и простой коробки 01М можно назвать средней. Она способна пройти порядка 150 000 – 200 000 км без поломок. Пинки при ее работе можно вылечить доливкой трансмиссионной жидкости, которая может убежать через сальники и прокладку поддона. Но если после доливки масла пинки пропадут и вернутся через несколько месяцев, коробку нужно ремонтировать.
Также неполадки в работе данной коробки, например невозможность включить 4-ю передачу, возникают из-за проблем в ее ЭБУ.
-
Читайте также:
Масло для АКПП 01М
Трансмиссионную жидкость и фильтр в данной АКПП нужно менять каждые 50 000 км. Для нее используется масло уровня Dexron 3. Оригинальная трансмиссионная жидкость желтого цвета (VW G 052 162 A2 / LT 71141).
Гидроблок
В гидроблоке «автомата» 01М установлено 7 соленоидов. Как обычно, самыми нагруженными являются соленоид главного давления и соленоид, управляющий муфтой блокировки гидротрансформатора. Эти соленоиды являются модулирующими, т.е. непрерывно регулируют давление включения многодисковых муфт и муфты блокировки гидтротрансформатора.
Серьезным врагом этого «автомата» является перегрев трансмиссионного масла. Из-за этого заклинивает клапан главного давления, из-за чего давление включения фрикционов не регулируется, т.е. не понижается в момент переключения передач. Из-за этого фрикционы К1 и К3 начинают проскальзывать и просто сгорают.
При неполадках с клапаном включения муфты блокировки гидротрансформатора появляются пинки при трогании или машина не будет начинать движение при отпускании педали тормоза. Также некорректная работа соленоида муфты блокировки приводит к ее ускоренному износу.
Остальные 5 соленоидов являются двухпозиционными и служат намного дольше. В них нет штифта и золотника, поток масла перекрывается стальным шариком.
В гидроблоке через 10 лет эксплуатации выходят из строя немногочисленные электронные компоненты: датчики скоростей и даже жгут проводки соленоидов. Срок службы электронных компонентов резко сокращается при перегреве «автомата».
Каналы гидроплиты (клапанного блока) засоряются фрикционной пылью, стругаемой муфтой блокировки гидротрансформатора. Продлить жизнь гидроблока можно регулярной заменой масла и фильтра, а также своевременным ремонтом гидротрансформатора. При ремонте коробки гидроблок обязательно промывается от скопившегося в нем фрикционного осадка.
Что ломается в механике АКПП 01М?
В статоре масляного насоса установлены чугунные уплотнительные кольца. При их износе падает давление масла для управления муфтой блокировки гидротрансформатора. Также случается износ втулки насоса.
Пластиковая шайба переднего барабана разрушается из-за старости или перегрева. Куски пластика разлетаются по всей АКПП.
Пластиковый сепаратор обгонной муфты является слабым местом. С возрастом или из-за перегрева пластик становится хрупким и разрушается.
Барабан 3-4 является конструктивно слабым: его корзина продавливается вдоль оси вала. Из-за этого начинают проскальзывать фрикционы пакета 3-4, в результате они просто сгорают.
Фрикционы пакета 3-4 и его стальные диски также могут износиться из-за проблем с давлением масла в АКПП.
Пакеты сцеплений переднего и заднего хода выходят из строя при пробуксовках и попытках выехать «в раскачку» из грязи.
Планетарный редуктор «автомата» 01М может пострадать из-за разрушения опорных игольчатых подшипников. Высыпавшиеся иглы могут попасть между шестернями редуктора.
В конструкции «автомата» 01М есть возвратная пружина, состоящая из пары десятков винтовых пружин, закрепленных в пластиковой обойме. Нередко обойма разваливается, в результате чего в коробке 01М пропадает задний ход. При ремонте пружина с пластиковой обоймой меняется на металлическую.
-
Читайте также:
Выбрать и купить АКПП для любых марок автомобилей вы можете в нашем каталоге контрактных КПП.
Здесь по ссылкам вы можете посмотреть наличие на авторазборке конкретных автомобилей Audi, Skoda, Seat, Volkswagen и заказать с них автозапчасти.
Почему гидравлический блок приходит в негодность
Гидравлический блок, надёжная и долговечная конструкция. Механизм изделия рассчитан и отработан до мелочей, способен прослужить десятки лет. Встречались экземпляры, отработавшие по 20 лет без нареканий и работавшие дальше. Заслуга такого срока эксплуатации, уход и бережное отношение к коробке. Как правило, неисправность узла, связана с износом отдельных элементов и загрязнением каналов по причине агрессивной манеры вождения и несвоевременной замены трансмиссионной жидкости.
Важно ответственно подойти к замене масла в механизме. Периода замены соблюдать, как указано в документации к коробке. Покупая масло, отдавать предпочтение только той продукции, которая рекомендована для применения в эксплуатируемом автомате. Марка и характеристики жидкости должны соответствовать требованиям.
Причины выхода гидравлического блока из строя:
- Несвоевременная замена масла, эксплуатация механизма на старом масле, содержащем продукты износа;
- Загрязнение клапанов гидравлического блока;
- Частый перегрев АКПП;
- Задиры и царапины на поверхностях каналов, золотников, муфт блока;
- Потеря упругости пружинами блока;
- Окисление контактов соленоидов блока;
- Агрессивное вождение, как следствие, износ фрикционов.
Важно! Для достижения бесперебойной работы узла, менять масло каждые 20 тысяч километров пробега. При смене масла проводить промывку гидроблока. Замена соленоидов проводится каждые 80 тысяч километров пробега.
Ремонт АКПП
Ремонт АКПП своими руками лучше проводить, имея под рукой фирменный мануал и распечатанную схему коробки передач.
Для начала нужно осмотреть все системы, обслуживающие коробку передач, крепления и блоки. Затем приступаем к ремонту. Для этого:
- Разбираем КП, промываем и просушиваем детали и проверяем их на дефекты.
- Меняем все прокладки, уплотнители, а также изношенные детали.
- Снимаем колодку ингибитора и поддон. Вычищаем грязь внутри. Она выглядит как металлическая магнитная стружка.
- Снимаем проводки кольца с заглушки и толкаем их внутрь заглушки.
- Снимаем гидроблок, ослабляем болты тормозной ленты. Промываем гидроблок.
- Фрикционы, шестеренки и планетарки проверяем на износ. Заменяем, если есть такая потребность. Все внутренние резинки нужно обязательно менять!
- Вскрываем маслонасос. Проверяем все детали, особенно фильтр. Меняем то, что уже отслужило свой срок. Пользуемся мануалом, чтобы не поменять детали местами.
- Вытаскиваем клапаны и пружинки. Клапаны промываем. Их залипание может быть причиной некорректной работы АКПП. Пружины гидроаккумулятора меняем, если они сломаны.
- Собираем все назад на свои места. Важно ничего не перепутать!
- Заменяем кольца и фрикционные болты.
- Проверяем узел переключения передач и большой поршень и ставим на место маслонасос.
Сборка происходит в обратном порядке.
Существуют некие моменты, которые желательно учитывать при ремонте. Часто проблема с работой коробки передач связана с фильтром. Не получится поменять его, не снимая гидроблок. А при его снятии ломается прокладка. Для ее замены понадобится разобрать гидроблок полностью. То же касается пружины гидроаккумулятора с первой на вторую передачи. Специальный ограничитель не позволяет изъять ее без разборки гидроблока. Все прокладки гидроблока очень похожи, не перепутайте их местами. Собирая гидроблок, производим затягивание динамометрическим ключом. Здесь важно не перетянуть.
Признаки неисправности гидравлического блока, симптомы
Первый признак, который свидетельствует о неисправности гидравлического блока, появляется в процессе эксплуатации автоматической коробки. Симптомы неисправности, это сильная вибрация и треск при переключении передач. В тяжелых случаях, прекращение работы силового агрегата при переходе коробки с режима на режим. Как правило, это происходит при переходе с режима Parking в режим Drive. Частое подтверждение неисправности: толчки, удары и пробуксовка.
