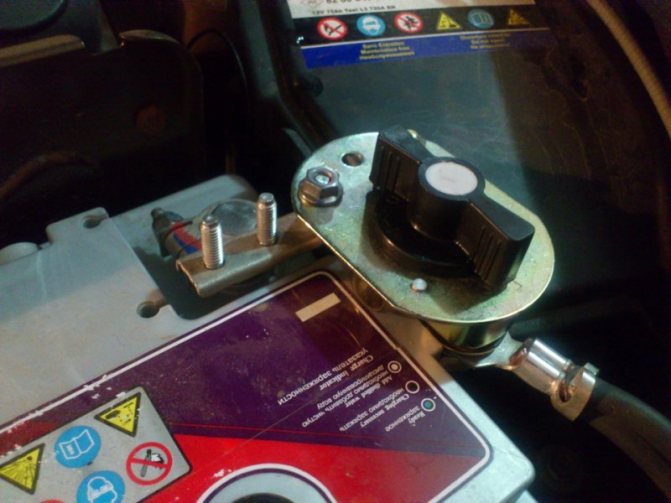

Клемма на аккумулятор с отключением массы

Выключатели массы АКБ получили достаточно широкое распространение ещё около 40 лет назад. Их устанавливали на советские и импортные автомобили.

Перед выключателем стояло 2 основные задачи. Это организация довольно простой, но эффективной противоугонной системы, а также защита от утечки тока во время стоянки транспортного средства.

В настоящее время задачи, стоящие перед такими устройствами, не поменялись. При этом многие автомобилисты продолжают интересоваться возможностью установки.

Что это такое

Для начала следует разобраться с сутью выключателей массы для аккумуляторных батарей и понять, что это такое.

Выключатель позволяет отключить питание бортовой сети, не скидывая клеммы с аккумуляторной батареи.

Выбирая себе размыкатель, стоит подумать над тем, какие именно функции девайс будет выполнять на машине. Если вы хотите минимизировать потери тока аккумуляторной батареи, тогда достаточно взять простейший прибор либо сделать его своими руками. Это не сложно. Если это будет часть противоугонного комплекса, рекомендуется подобрать готовое решение от проверенного производителя.

Можно выделить 3 главные задачи, которые выполняет выключатель (он же размыкатель):

• отключает питание бортовой сети, когда машина находится длительное время на стоянке;
• если под капотом стоит пара АКБ, одну из батарей (в основном резервную) можно отключить;
• играет роль простого противоугонного оборудования.

Интересно, что сейчас автоугонщики, вооружённые высокотехнологичным оборудованием, начали забывать и разучились взламывать машины, на которых стоит самый простой размыкатель. Некоторые злоумышленникам может даже в голову не прийти, что на машине стоит подобная система.

Что же касается защиты от утечек тока, то эта проблема широко распространена на современных авто. Они наполнены разной электрикой и потребителями. Останавливая машину, ток продолжает и батареи перетекать к ним. Сюда можно отнести сигнализацию, мультимедийную систему, автомагнитолу, и многое другое. Это уже зависит от конкретной комплектации автомобиля.

Нормой по утечке считается 60-80 мА. Некоторые говорят, что и при утечках около 150-200 мА ничего страшного не произойдёт.

Но представьте, что за 24 часа таким образом можно терять по 5 Ач, за 10 дней уже будет 50 Ач. А у многих батарей такие рабочие параметры.

Оставляя машину на длительную стоянку, на 1-2 недели, если не разомкнуть массу АКБ, есть высокий риск того, что при попытке запустить двигатель или просто открыть машину ничего не получится.

Выключатель массы поможет решить такую проблему.

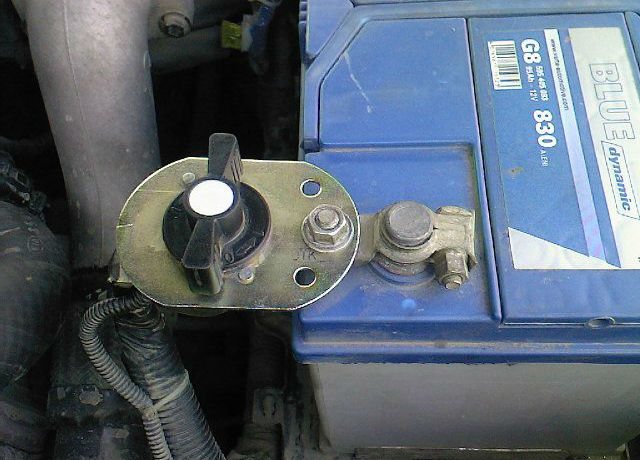

В чем польза дополнительного переключателя на «минус» аккумулятора?

Ещё совсем недавно практически все автомобилисты устанавливали тумблер, выключающий массу автомобиля. Теперь эта практика сошла на нет, и подобные доработки можно встретить только на старых машинах. Но вот зачем это делалось, может быть, и сейчас это приспособление будет чем-то полезным?

Выключатель массы — в народные массы!

Времена, когда водителям приходилось многое делать своими руками, а не ездить с каждой мелочью в автосервис, давно прошли. Сейчас к автомобилям совершенно другое отношение, более прагматичное, как к вещи или инструменту. За машинами меньше ухаживают и не так сильно берегут. «Али-экспресс» убил в российских автомобилистах желание что-то делать своими руками и придумывать решения для возникающих трудностей — на этой Интернет-площадке можно найти практически всё. Гораздо проще купить уже готовую вещь, чем сделать её самостоятельно. Однако ещё остались водители, любящие ковыряться в автомобиле и что-то делать своими руками, вот им-то и может пригодиться выключатель на минусовой клемме аккумулятора.

Зачем устанавливать выключатель?

В давние времена водители не ездили на машине за хлебом в соседний магазин. Автомобили эксплуатировались с меньшей интенсивностью, поэтому большую часть времени он проводил в гараже. Естественно, что при долгой стоянке разряжается аккумулятор, так как небольшое потребление тока есть всегда. Чтобы этого не происходило, нужно было обесточить машину, для этого отсоединяли клемму с батареи. Но если так делать постоянно, то свинцовая клемма довольно быстро обомнётся и начнёт болтаться, что будет приводить к плохой зарядке АКБ и другим проблемам.

Вот для решения этой проблемы автомобилисты и придумали устанавливать на минусовой провод мощный тумблер. Он позволял обесточить автомобиль, просто повернув рукоятку, не нужно было ключами крутить гайки и переживать о состоянии клеммы. Если же батарея всё же разряжалась, что было не редкостью зимой, то для её оживления использовали сетевой зарядник. Вот тут опять очень помогал установленный тумблер. Выключатель позволял заражать АКБ прямо в автомобиле, не снимая с него клемм, и при этом не переживать, что может что-то перегореть.

Кроме того, такой тумблер не что иное, как самое простое противоугонное средство. Установленный в секретном месте, он неплохо защищал авто от угона. Ведь сколько ни замыкай провода в замке зажигания, а без аккумулятора машину не завести.

При использовании любых материалов необходима активная ссылка на DRIVENN.RU

Разновидности

Существует несколько вариантов используемых выключателей массы.

Они бывают:

• тиристорными;
• ручными;
• дистанционными электромеханическими (на основе реле).

Ручные девайсы в основном используются на грузовиках и спецтехнике. Такие системы могут работать в условиях больших токов, составляющих до 1000 А. Их же успешно применяют и на легковых авто.

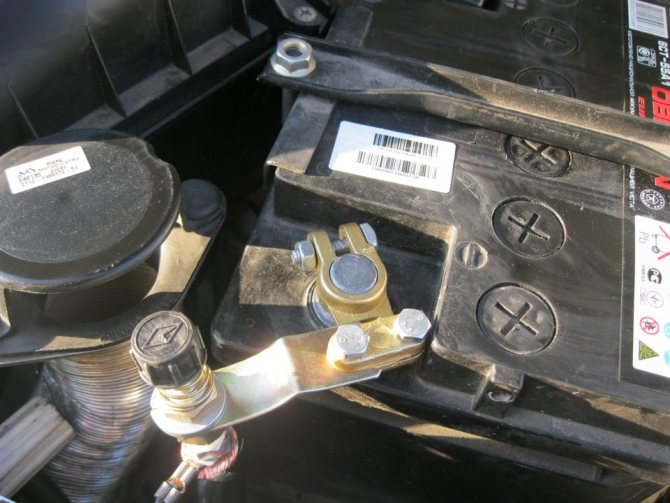

Самыми удобными размыкателями считаются те, которые располагаются на аккумуляторных клеммах и предназначаются специально для легковых машин. Дистанционный тип размыкателя можно ставить на грузовики и легковые модели. Управление осуществляется из салона, используя специальную потайную кнопку.

Ещё для легковых машин неплохо подходят мощные тиристоры на 160-320 А. Управление также бывает скрытым. Но не всегда тиристоры выдерживают большие токи при запуске ДВС.

Делаем своими руками

Чтобы отключить массу от автомобильного аккумулятора, можно поступить предельно просто, подняв капот и открутив соответствующие клеммы. Но если в салоне будет находиться кнопка, через которую осуществляется отключение, с ней работать намного удобнее. Подобное решение можно сделать своими руками.

Если не планируется использовать заводской выключатель, можно сделать его своими руками. Вполне подойдёт простая схема, в которой отсутствуют механические контакты. Это повышает надёжность конструкции. Плюс такая система станет прекрасным дополнением к вашей охранной системе, если такая предусмотрена.

Для сборки размыкателя потребуется кнопка типа S1, которая будет установлена в салоне, диод и тринистор.

Тринистром называют тиристор, который имеет 3 электрических вывода. Это управляющий электрод, катод и анод.

• Тринистор будет применяться в роли электрореле, срабатывание которого происходит при появлении импульса на управляющем электроде.
• В скрытом месте, которое выбирает сам автомобилист, устанавливается кнопка управления. При замыкании контактов на кнопке будет возникать импульс.
• Поступая на тринистор, импульс способствует отпиранию, сопротивление резко меняется в сторону уменьшения, по сети проходит ток высокого напряжения.
• Тринистор позволяет току проходить только в направлении от аккумулятора до бортовой электросети.
• Чтобы АКБ могла подзаряжаться от генератора, параллельно с тринистром подключается диод.
• Крепление детали осуществляется с использованием уголка на основе дюрали.
• На одной полке делаются отверстия для крепления полупроводников.
• На второй нужно просверлить отверстия под крепежный элемент, который будет использоваться для крепления устройства к кузову.
• В качестве проводки применяется монтажный многожильный провод.

Объединив всё в единую схему, при нажатии на кнопку, спрятанную в салоне, можно будет размыкать массу, тем самым перекрывать ток от АКБ к потребителям.

Расположение массы двигателя

Месторасположение массы двигателя

Для того, чтобы эксплуатировать автомобиль и производить ему ремонтные операции необходимо знать, где расположена масса. Так, почти все приборы и узлы ВАЗ-2114 требуют электрического питания, а самые мощные потребители – это стартер и двигатель.

Мало кто знает, где на двигателе располагается масса, поскольку для проведения ремонтных операций достаточно снять «клемму-минус» с аккумуляторной батареи. Но, при полном демонтаже, а после установки мотора, необходимо знать, куда закрепить питание.

Итак, масса кузова располагается на металлическом брызговике возле аккумуляторной батареи.

Месторасположение массы на кузове

Но, минусовая ветка представляет собой 2 провода: толстый и тонкий . Так вот, именно толстый провод уходит на массу кузова, а тонкий на замыкание цепи двигателя. Конечно, не все автомобилисты знают, куда он уходит.

Минусовый провод двигателя ВАЗ-2114 располагается на головке блока и прикреплен к затяжным болтам, которыми удерживаются заглушки ГБЦ.

Месторасположение массы двигателя ВАЗ-2114

Масса на приборной панели

Также, на автомобилях с двигателем «Самара-2» завод-изготовитель начал устанавливать массу на приваренной шпильке, которая расположена в салоне, под приборной панелью.

Именно она подает питание на двигатель, через монтажный блок. Вследствие этого, многие датчики, работают вне зависимости от того, есть ли масса на самом силовом агрегате.

Месторасположение массы под приборной панелью

Возможные неполадки

Единственной неполадкой в данном случае будет отсутствие или плохая масса. Показателем данной проблемы станет стабильная работа генератора и полный заряд АКБ, но масса на двигателе будет отсутствовать. Панель приборов может начать завышать температуру, при включении источников потребления. Если при включении печки или фар на панели приборов резко начинает расти температура, то следует искать «плохую массу».

Причина данного явления скрыта в обрыве провода или плохих контактных соединениях. Поскольку, на эти детали влияет кислород, то они с легкостью могут окисляться.

Для устранения неполадок, необходимо открутить провод подачи питания (массу) от двигателя, и прочистить контакты. Также, стоит осмотреть и сам провод на наличие обрывов и пробоев. Перед непосредственным монтажом, чтобы улучшить качество соединения и отложить коррозионный срок, необходимо места контактов смазать медной пастой.

В данной статье мы рассмотрим слабые «массовые» места на ваз 2114 2113 2115 с двигателями объёмом 1,5л, 1,6л.

Где находится «масса» двигателя на ВАЗ 1) Масса аккумулятора.

«Минус» на аккумуляторе имеет два ответвления: толстый провод и тонкий. Толстый провод идёт от минуса аккумулятора к корпусу двигателя. Если данный контакт закреплён не должным образом, то заряд аккумулятора идёт не в полную силу, стартер не развивает полной мощности, тупит ЭСУД (т.к. массу он берёт из двигателя)

На креплении минуса аккумулятора с двигателем нужно проверить надёжность затяжки двух гаек, между которыми крепится контакт к двигателю: первым делом ослабляем наружную гайку и подтягиваем внутреннюю, а затем затягиваем и наружную.

Второй провод от аккумулятора гораздо тоньше и крепится к кузову рядом с самим аккумулятором. Данный провод является источником для всех энергопотребителей в авто. Здесь так же нужно проверять момент затяжки гайки как к кузову так и к клемме аккумулятора.

2) Масса ЭСУД

У SAMAR с двигателем 1,5 л, масса для ЭСУД берётся с корпуса двигателя, с крепления заглушек. Заглушки находятся с правой стороны головки блока.

У SAMAR с двигателем объёмом 1,6 л, но так же и 1,5 л, которые имеют в своём составе ЭСУД нового поколения (Bosch 7.9.7, Январь 7.2) масса ЭСУД берётся с приваренной шпильки. Шпилька крепится к металлическому каркасу панели приборов к тоннелю пола (под пепельницей). На практике встречается, что данная шпилька красится на заводе и слабо затянута. Поэтому, со временем может разболтаться и в момент включения вентилятора, будут просадки в напряжении следующих датчиков (что приведёт к скачкам оборотов): ДТОЖ, ДПДЗ, ДМРВ.

Процесс установки

Разобравшись с тем, как отключить массу автомобильного аккумулятора, следует обсудить вопрос монтажа системы.

Есть несколько последовательных шагов, позволяющих разобраться с тем, как установить систему, которая отключает массу, на свой аккумулятор.

Подобранный для сборки и установки своими руками выключатель батареи автомобиля монтируется по такому алгоритму:

• С выводом катода тринистора соединяется накидная клемма от АКБ. Конструкция собирается и помещается в соответствующий корпус из металла.
• Управляющий провод протягивается в салон от подкапотного пространства.
• Чтобы поставить систему и не сверлить в кузове дополнительные отверстия, часто используют держатели от тормозных трубок. Достаточно удалить дно, чтобы получить отверстие для протяжки проводов.
• Тумблер или кнопку, благодаря которой клемма будет размыкаться, устанавливается на рулевую колонку. Либо выбирайте другое подходящее вам место.
• Затем к одному выводу тиристора подключается провод, идущий на массу, а с другим соединяется управляющий провод.

Если планируется использовать выключатель в качестве дополнительного противоугонного средства, выбирайте диод высокой мощности.

Возьмите омметр, чтобы сделать замеры внутреннего сопротивления диода в его открытом состоянии. Следите за тем, чтобы напряжение не опускалось ниже 0,5-0,6 В. В противном случае аккумулятор не сможет заряжаться.

В итоге АКБ при необходимости размыкается, не требуется открывать капот и скидывать массу. Простая установка кнопки и пары элементов обеспечат быстрое и удобное выключение.

О чём ещё важно знать

Если вы решились на установку подобной схемы, предварительно стоит учесть несколько важных моментов.

• При наличии в автомобиле устройств и приборов, требующих настройки, в случае отключения массы их потребуется периодически восстанавливать. Обычно это касается настройки времени, даты и пр.
• Размыкание массы не приводит к обнулению одометра, не сбивает настройки ЭБУ, поэтому на этот счёт переживать не стоит.
• Если у вашей сигнализации имеется автономная сирена, в случае размыкания массы она может срабатывать.
• При отсутствии у сигнализации автономного источника питания, отключение АКБ приводит к автоматической деактивации охранной системы. Она просто не будет работать.
• На транспортных средствах с инжекторным типом двигателя в случае размыкания массы отключается и питание контроллера. Это ведёт к удалению всей накопившейся информации.
• Периодически следует проверять состояние контактов и делать замеры сопротивления. Их лучше смазать литолом, а также обновлять смазку.
• Некоторые специалисты сходятся во мнении, что для машин после 2000 года выпуска выключатель лучше не использовать. Если он случайно сработает, когда зажигание включено, иммобилайзер может отвязаться. Автомобилист потеряет возможность доступа к собственной машине. Чтобы восстановить работу, требуется помощь специалистов и внушительная сумма денег.
• Отключение массы приводит к потере ранее внесённых настроек в мультимедийную систему.

Всё это прямо указывает на то, что выключатель массы нужен не всем и не всегда. А если им и пользоваться, то только при острой необходимости.

Подумайте внимательно над целесообразностью и необходимостью использования размыкателя массы автомобильной аккумуляторной батареи. Порой есть смысл сделать устройство своими руками. Но большинство придерживаются мнения, что тут лучше задействовать заводские решения и привлечь опытных автоэлектриков. Выбор за вами.

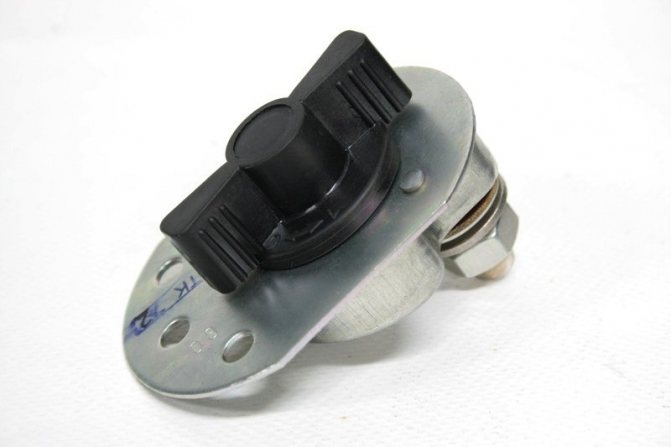

Типы выключателей массы

По способу активации их делят на:

• дистанционный выключатель массы;
• механические.

Главное отличие первого от второго в том, что выключатель массы с дистанционным управлением устанавливается в салоне машины. Водителю не нужно систематически открывать, закрывать капот для подачи тока. Помимо затрат времени, нарушается целостность замка. А это дополнительные расходы на ремонт сердцевины. Непосредственные инсталлируются прямо на АКБ или вблизи ее, на расстоянии 15 – 20 см.

Преимущества механических выключателей масс:

• предотвращение разрядки батареи машины;
• противоугонное средство;
• контроль над работой системой электрического питания.

Выключатель массы нужен, чтобы сохранить заряд, деньги, безопасность. Мотористы СТО рекомендуют приобретать изделия в специализированных автомагазинах, авторынках, сети интернет. В меньшей степени пользуйтесь услугами посредников, не покупайте детали по необоснованно завышенной или заниженной цене. Требуйте предоставления документов, сертификатов качества.
