Любовь к автомобилям у мужчин в крови. Каким бы ни было его материальное положение, заглянуть вечерком под капот дело чести. Замену масла, свечей и прочий мелкий ремонт можно выполнить самостоятельно, не обращаясь за помощью в сервисный центр. Для решения более серьёзных проблем нужна смотровая яма. Построить её не составит труда, важно лишь правильно организовать процесс и рассчитать размеры.
Неприятный момент, который можно предотвратить
Помимо очевидных преимуществ, перечислять которые нет смысла, смотровая яма может нанести вред вашему авто. В низине влажность чрезмерно повышена, и если машина постоянно стоит над неприкрытой ямой, то это может стать причиной коррозии днища. Проблема высокой влажности и образования конденсата встречается повсеместно, и это никак не зависит от размера смотровой ямы в гараже.
Решить эту проблему можно с помощью качественной гидроизоляции, о которой необходимо позаботиться в процессе строительства. Первоначально необходимо выяснить уровень залегания грунтовых вод. Если он не превышает глубину 2,5 метра, то придётся обустраивать дренажную систему, которая будет отводить воду в специально предусмотренный колодец. При заливке стен обязательно добавляйте в бетон гидроизоляционный состав, который будет препятствовать образованию конденсата. Также можно изолировать наружную сторону стен гидроизоляционной мембраной, но это необходимо сделать на этапе монтаже опалубки.
чертеж смотровой ямы

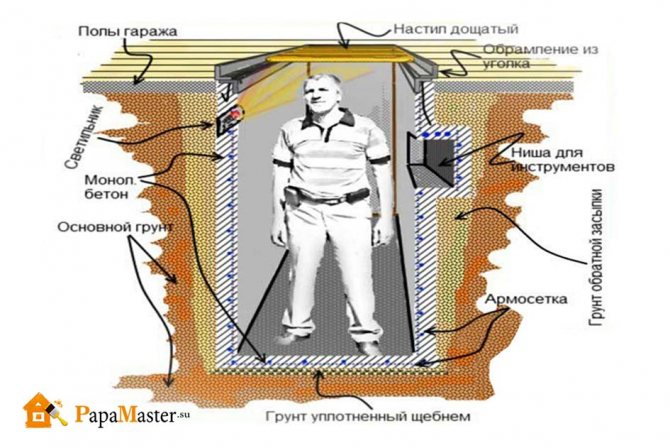

схема смотровой ямы с нишами
Смотровая яма для частного гаража
Оборудовать углубление под авто определенной марки — не лучший вариант, поскольку машину рано или поздно поменяют, а, следовательно, изменятся и параметры. Чтобы можно было отремонтировать/осмотреть любое легковое транспортное средство, яму делают шириной в 75-80 см. Длина не ограничивается «плюс» одним метром к габаритам машины. Размер может быть больше. Если есть возможность, оборудуют спуск с лестницей. Глубину не следует делать универсальной. Лучше измерить свой рост и прибавить сантиметров 15-25.
Как рассчитать размер смотровой ямы в гараже
Определяющим критерием при определении размеров смотровой ямы является автомобиль, а точнее его габариты. Но как быть в том случае, если вы часто меняете авто? Не переделывать же яму после каждой новой покупки? Конечно же нет, просто нужно сразу рассчитать оптимальную ширину. Она напрямую зависит от размера колёсной базы авто и величины самого хозяина. Ширина в 70-80 см максимально близка к универсальному значению. С глубиной дела обстоят ещё проще. Здесь всё зависит от роста хозяина, при этом, он должен без проблем дотягиваться до днища. Также стоит обратить внимание на комфортность положения, ведь если находясь в яме придётся вытягиваться или наоборот пригибаться, то продуктивной работы не получится. Чтобы было легче считать, прибавьте к своему росту 10-15 см, и вы получите оптимальную глубину. Данные размеры смотровой ямы в гараже являются базовыми, но в них можно вносить небольшие изменения.
план смотровой ямы с нишами для инструмента

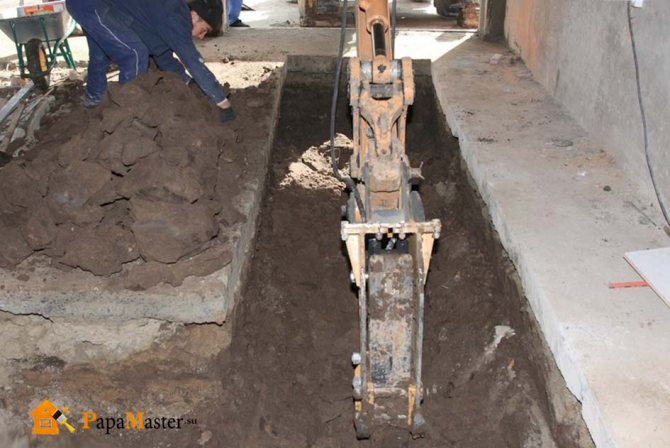

котлован под яму
ЧИТАТЬ ПО ТЕМЕ:
Что лучше выбрать для пола в гараже.

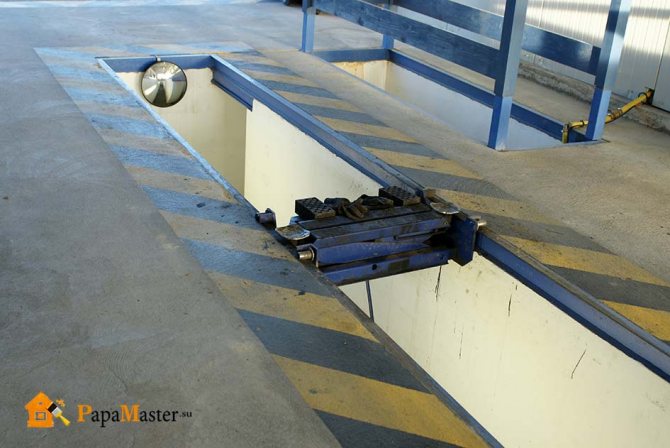

Глубина, длина и ширина для станции технического обслуживания
Смотровая яма в частном гараже может иметь размеры под индивидуальные нужды автовладельца. На СТО подобное просто не позволит выполнять поставленные перед предприятием, работающим на коммерческой основе, цели. Чтобы обслуживать и ремонтировать различные марки автомобилей, на станциях оборудуют универсальный смотровые ямы, оптимальные размеры которых следующие;
- 100 см в ширину;
- 550 см в длину;
- 180 см в высоту.
Показатели глубины на СТО считаются не до уровня поверхности пола. Высота определяется до колес автомобиля, когда он находится на смотровой яме. Это обязательно учитывается при обустройстве углубления. Такая особенность обусловлена тем, что рабочая поверхность на станциях технического обслуживания не всегда находится на одной плоскости с основанием.
Строительство смотровой ямы
Процесс строительства смотровой ямы не растянется на длительный срок, но окажется весьма трудоёмким. В первую очередь это касается земляных работ, то есть рытья котлована. Он рассчитывается с учётом глубины самой ямы, толщины пола, стен и гидроизоляции. К ширине придётся добавить ещё 50 см, которые уйдут на стены.
гидроизоляция, опалубка и армирование

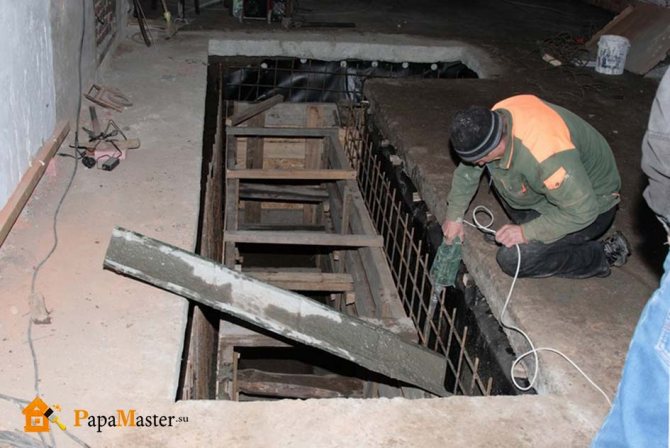

заливка бетона с вибрированием
Теперь, когда котлован вырыт, приступаем к полу. На дно необходимо насыпать 10 см слой щебня и хорошо утрамбовать. Поверх него насыпаем вдвое меньший слой песка и также утрамбовываем. Этот «пирог» нужно застелить гидроизоляционной плёнкой, на которую затем положится армирующий каркас. Всё готово, можно смело заливать бетон. На этапе его приготовления нужно добавить специальное средство, которое придаст высохшему полу гидроизоляционное свойство. Раствор заливается в опалубку слоем 10 см, выравнивается, и оставляется до полного высыхания. Как правило, при благоприятных погодных условиях на это уходит порядка 3 дней.
После того, как пол окончательно высох, настал черёд стен. Для них также сооружается опалубка, укладывается гидроизоляционная мембрана и устанавливается армирующий каркас, который добавит стенам прочности. На данном этапе можно подогнать толщину стен под готовые размеры смотровой ямы в гараже.
По высохшим стенам проводится финишная обработка. Их можно оштукатурить, отделать плиткой или плитами из гипсоволокна. На края ямы устанавливается каркас, сваренный из металлических уголков, и закрепляется. В последствии он послужит опорой для досок или других панелей, закрывающих яму. Их можно накрыть плёнкой, что послужит дополнительной защитой от конденсата.
Устройство смотровой ямы своими руками
Конечно, проектируют гидроизоляцию по исходным данным – в зависимости от грунтовых и водных условий. В редких случаях обходятся только горизонтальной гидроизоляцией, если гараж стоит на скальных грунтах, или грунт твердый, сухой, без признаков пучины и заведомо выше максимальных сезонных подъемов УГВ. В таком случае все просто — заливают бетонный пол по сетке и продолжают устройство стен ямы. Но при условии высокой воды и слабых грунтах гидроизоляция потребуется и вертикальная, и горизонтальная, и придется принять затратный вариант. При высоте грунтовой воды более, чем уровень дна ямы, не удастся обойтись без дренажной системы, по типу кольца и с отводом воды в дренажный или канализационный колодец.
Теплоизоляция ямы требуется, если гараж всегда, если находится не в южном жарком климате. Зимние ремонты зачастую требуются чаще и сложнее летних. Для ямы вполне подходит бюджетный пенополистирол, толщина выбирается по району, но минимальная 50 мм, и при расчете размеров нужно эту толщину учесть. Применяют для утепления стен ПСБ-25, а на пол более плотный, не ниже ПСБ-35. Керамическая плитка также обладает теплозащитными свойствами, и для финишной отделки ямы это почти классика. Дополнительный плюс облицовки – эстетика, и проще наводить чистоту. ГСМ с плитки отчистить намного легче, и нет впитывания, как в бетонную поверхность.
В зависимости от природных условий, а точнее – УГВ, для стен понадобится или бетонная смесь (портландцемент, песок, щебень, пластификатор) и арматура для каркаса, или же блочные стеновые материалы, кирпич, легкобетонные блоки. В сухих ямах вполне можно обойтись газобетонными или пенобетонными блоками, а при высокой воде гидроизоляция для защиты пористых блоков создаст лишнюю проблему и затраты.
Вентилировать яму необходимо, для создания здоровых условий работы. Сырость и кислородное голодание плохой фактор. Для устройства простой, но вполне эффективной вентиляции потребуется уложить гибкий воздуховод с выводом наверх, превышение над уровнем пола гаража не меньше, чем 0,3 м, и закрыть вентиляционное отверстие защитной сеткой и крышкой.
Металлопрокат (обычно равнополочный уголок с шириной полки 60-75 мм) для усиления ямы по верхнему периметру, монтажа колесоотбойника и устройству спуска из приставной лестницы. Возможна и ступенчатая лестница, но ее устройство потребует объема.
Надежная смотровая яма из шифера
Существует еще один способ выкапывания. Он отлично подходит для тех, кто делает это своими руками. Шифер используется для того, чтобы придать нужную форму яме, то есть к роли опалубки.
Как может пригодиться шифер для обустройства:
- Выкопать яму (это будет только одна часть её) по такому же размеру как у одного шифера (размером с лист);
- Установить листы на продольных стенах;
- Поставить доски или брёвна в качестве распорки (что бы каждый конец упирался в противоположную стену);
- Залить стены крепким раствором бетона.
Выгода такого способа в том, что пока бетон будет просыхать (а на это уйдёт несколько дней) можно начинать копать дальше. Получается, что вы сэкономите достаточно много времени на проведении работ. В этом способе всё так же нужно не забывать о том, что пол следует заливать бетоном как и стены. Некоторые считают, что лучше оставить пол как есть, но стоит знать, что в этом случае влажность будет еще выше, а, следовательно, это еще более пагубно отразится на машине.
Не стоит забывать и о вентиляции. Хорошо проветриваемая яма поможет избежать таких проблем, как излишняя сырость или образование плесени. Вентиляцию также нужно планировать до начала земляных работ.
Как сделать смотровую яму
После решения о необходимости в гараже смотровой ямы, определения ее размеров, составления проекта, можно приступать к работе. Перед тем как залить яму в гараже, выполняется разметка и рытье котлована.
Затем:
Читайте также:
- На дно ямы засыпается гравий, слоем до 10 сантиметров и тщательно утрамбовывается.
- На гравий укладывается сухой песок, слоем до пяти сантиметров.
Совет: При обустройстве ямы, с наличием влажного грунта, на песок следует положить достаточно толстый слой жирной глины, а затем засыпать ее гравием. Глина будет играть роль гидроизоляции.
- Глиняную массу рекомендуется смешать с отходами переработки нефтяных масел.
- Сверху слоя из глины укладывается полиэтиленовая пленка.
- Заливается бетон с его армированием.
- Можно сделать и подвесной пол, но уже после выполнения бетонирования стен, при их затвердевании. Перед тем как сделать в гараже яму с таким полом, сначала кладется обрешетка-основание, затем она накрывается деревянным настилом. Однако такой пол в яме обустраивать можно лишь на участках, где сухой грунт.
Как обустроить стены ямы
Если сами делаем яму в гараже, видео подскажет как правильно обустроить стены.
Для этого:
- Вся площадь стен обмазывается глиной.
- Гидроизолируется полиэтиленом.
- После полного отвердевания бетонной заливки, по всему периметру ямы сооружается съемная опалубка. При этом ее отдельные элементы скрепляются распорками и подкосами.
Совет: Для увеличения прочности конструкции ямы, укрепления ее стен следует использовать сетку-рабицу.
- Пространство, которое образуется между опалубкой и стенами, заполняются раствором, состоящим из бетона и заполнителя.
- Бетонная укладка в процессе работы тщательно утрамбовывается.
Лучшим вариантом, для более качественного сооружения стен ямы, является использование рамы.
Для этого:
- Сооружается она самостоятельно из строительных уголков или швеллера.
- Крепится рама внутри опалубки, сажается конструкция на предварительно встроенные в стены анкеры. Ориентироваться при этом необходимо по отметке уровня пола гаража.
Эта рама будет являться и средством безопасности: она предохранит колеса автомобиля от въезда в смотровую яму.
- Опалубка снимается не ранее, чем через 14 дней.
- Яма на один месяц остается «в покое», чтобы бетон набрал полную прочность и окончательно затвердел.
Еще одним распространенным вариантом отделки смотровой ямы является кирпичная кладка.
Совет: Если бетон или кирпич покажутся достаточно дорогостоящими материалами, используется более дешевый вариант. Можно яму выстелить рубероидом, а затем обшить промасленными досками или установить плоский шифер.
При неуверенности в уровне, на котором залегают подземные воды, вырывается котлован и оставляется на некоторое время. Таким образом, можно определить мощность гидроизоляционного слоя: достаточно в этом случае заглянуть на дно вырытого котлована.
После проведения всех мероприятий делается финишная отделка.
Какие берутся материалы для гидроизоляции смотровой ямы
Лучшим способом гидроизоляции смотровой ямы, при высоком уровне грунтовых вод — это кессон в яме гаража.
-
Читайте также:
Такое устройство может быть:
- Металлическим.
- Пластиковым.
- Бетонным.
Кессон в яме в гараже
Для гидроизоляции смотровой ямы существует достаточно большой выбор материала, дорогого или дешевого. Какие из них обеспечат надежную защиту конкретному сооружению сразу сказать очень непросто. В этом случае следует оценить в совокупности все факторы и выбрать оптимальный вариант.
Это может быть:
- Проникающая гидроизоляция.
Такая смазка наносится на сырую поверхность. Ее не сложно сделать самостоятельно. Действие покрытия заключается в глубоком проникновении средства в поры бетона или кирпича, в результате чего накапливание воды в таких материалах блокируется, и жидкость не станет просачиваться в саму смотровую яму. Проникающая гидроизоляция применяется при внутренних работах.
- Полимерные мембраны.
Это считается самой надежной гидроизоляцией, но стоимость ее довольно большая, в этом случае без практических навыков и специального оборудования при спаивании кусков мембраны обойтись нельзя. Мембраны могут быть:
- многослойные, толщиной до 3,1 миллиметра;
- однослойные, толщиной от 1,5 до 2 миллиметров.
Такая гидроизоляция может прослужить столько же, сколько будет эксплуатироваться и сам гараж.
- Битумная гидроизоляция.
Это наиболее дешевый способ защиты от проникновения влаги. Такие материалы производятся на основе битума, изготавливаются в рулонах, что хорошо облегчает процесс их монтажа.
В этом случае гидроизоляцию следует укладывать внахлест примерно в 15 сантиметров. Стыки в обязательном порядке проклеиваются при нагревании или склеивании специальными растворами. Самыми распространенными материалами, которые представляют битумную гидроизоляцию, являются:
- рубемаст;
- рубероид;
- еврорубероид.
Использовать можно и специальные смазки, изготовленные на основе битума. Срок службы такой гидроизоляции до 20 лет.
Как сделать утепление ямы
Перед тем как построить яму в гараже, продумывается наличие утепления в ней, от этого зависит выбор общих параметров. Это устройство требует наличия оптимальных условий для работы, как и сам гараж.
Помимо этого, надежная теплоизоляция позволяет владельцу помещения избежать дополнительного перерасхода электроэнергии, что поможет сохранить ненужную трату средств.
Оптимальным утеплителем на сегодняшний день является пенополистирол, обладающий такими положительными характеристиками как:
- Устойчивость к появлению гниения.
- Хорошая водонепроницаемость.
- Легкое сцепление с кирпичом и бетоном с помощью клея.
Стены утепляются пенополистиролом марки ПСБ-С-25, пол — ПСБ-С-35. Согласно инструкции пенополистирол укладывается слоем толщиной 50 миллиметров. Покрытие керамической плиткой стен и пола смотровой ямы, отлично справляется с такими неприятностями, как проникновение влаги и всякого рода химии.
Какое освещение сделать в яме
Светильники для ямы в гараже
Для качественного и добросовестного осмотра днища автомобиля необходима подсветка в яме гаража. По строительным нормам напряжение в яме должно не превышать 36В.
Совет: В строительной яме нельзя устанавливать розетки. Это будет нарушением техники безопасности, а неблагоприятные условия, могут создать угрозу для жизни владельца помещения.
Освещение в яме можно обустроить при помощи установки специальных светильников (см. Светильники для гаража), можно использовать переносные лампы.
