Если мотор 8кл то считаю тратиться на люк смысла большого нет. Можно поставить комплект 2112. Я же себе поставил от 128 мотора сцепу
Где ты такую нашел? Чем она отличается?
отличается тем что держит больше момента. продается в интернет-магазинах
Все 225 на ней ездишь?
да езжу! Пробег более 225 000 км, вот иногда выжимочной подшипник иногда шумит начял. Иногда друзья спрашивает че у тебя сцепление стоит и т.п.
Да ужо бдывает же:-)
у меня пробег уже 225 000 км. А я еще сцеплению не поменял. Сцепление не буксует, все нормально.
Блин иногда автоваз может сделать нормальные запчасти!
После 130 корзину полюбому менять, лепестки уже сточены, оставишь они обломаются однажды, и выжимай не выжимай а передачу не воткнеш
Недавно заменил сцепление, поставил Trialli от гранты спорт. Начало брать ручками как не газ-51, значительно возрасло усилие на педали сцепления.
О как торгаши людей разводят! Триалли — запчасти производимые китайцами в подмосковье. На грантах/калинах сцепление валео если что. Есть подозрение на 99.9%, что на гранте шпрот стоит оно же.
Тоже поставил валео, че то не очень, жесткое, трогается с рывками! Знакомому ставил ВИС, впечатления положительные, мягкое, трогается плавно! А так да, как писали выше, сколько людей, столько и мнений! Я больше придерживаюсь только заводским деталям! Велосипед то давно уже изобрели!
ДЛЯ ДВИГАТЕЛЕЙ «ДЕСЯТКИ»
НЕ ПЕРЕПУТАЙ ДЕТАЛИ
ДЛЯ ДВИГАТЕЛЕЙ «ДЕСЯТКИ»
Чем отличаются двигатели семейства VAZ 2110 от старого знакомого VAZ 21083? Оказывается, многим. Подробнее о различиях моторов — в статье начальника КБ управления проектирования двигателей ВАЗа.
Как уже известно читателям, для автомобиля VAZ 2110 и его модификаций было разработано новое семейство двигателей. Оно включает три базовые конструкции: карбюраторный восьмиклапанный с индексом 2110, восьмиклапанный с распределенным впрыском (обозначается 2111) и 16-клапанный с впрыском (имеет маркировку 2112). Все три двигателя собирают на одной автоматической линии, поэтому они унифицированы по таким базовым деталям, как коленчатый вал, шатун, поршневой палец, маховик. Необходимость разработки новых базовых деталей продиктована особенностями 16-клапанного двигателя 2112, у которого по сравнению с мотором 21083 значительно более высокие показатели мощности и крутящего момента. У него оригинальные, не унифицированные с деталями восьмиклапанных двигателей поршни, головка цилиндров и распределительные валы. Кроме того, предъявлены повышенные требования к надежности двигателей. Техническим заданием на автомобили семейства 2110 был установлен 90-процентный ресурс базовых деталей двигателя при пробеге не менее 150 000 км, вместо 125 000 км для остальных двигателей ВАЗа.
Ниже речь пойдет в основном о восьмиклапанных моторах 2110, 2111 и отличиях их базовых деталей от деталей двигателя 21083.
Коленчатый вал 2112–1005015 (фото 2). С целью повышения уравновешенности по сравнению с валом 2108 (фото 1) увеличены противовесы. Они механически обработаны как по боковым поверхностям, так и по диаметру. Это позволяет валу выдерживать возросшие нагрузки. По посадочным местам валы унифицированы, так что возможна замена вала 2112 на вал 2108.
Шатун 2110–1004045 (фото 3) отличается от шатуна 2108 более жесткой нижней головкой. Поковка оригинальная, из материала с улучшенными механическими свойствами. В верхней головке — сталебронзовая втулка (фото 4), так как применен плавающий палец — он может перемещаться и в шатуне, и в бобышках поршня. (Напомним, что в шатуне 2108 поршневой палец запрессован в верхнюю головку.)
- Читайте также:
Поршень 2110–1004015. Отличается от поршня 21083 только наличием канавок под стопорные кольца в бобышках для поршневого пальца. Стопорные кольца применены от двигателя 21213.
Поршневой палец отличается от детали мотора 2108 уменьшенной с 61 до 60,5 мм длиной и уменьшенным с 15 до 13,5 мм внутренним диаметром.
На двигателе возможна комплектная замена всех четырех поршней с шатунами в сборе — 2110 на 21083 и наоборот.
Маховик 2110–1005115 (фото 5). Для передачи повышенного крутящего момента увеличен со 196 до 208 мм диаметр поверхности под сцепление. Изменена форма зубьев на венце маховика. Для снижения неравномерности вращения коленчатого вала увеличен момент инерции маховика путем увеличения ширины обода с 20,9 до 27,5 мм. Замена маховика 2110 на 2108 в принципе возможна, но одновременно потребуется установить коробку передач со стартером 2108.
Блок цилиндров 2110–1002011. Отливка унифицирована с блоком 21083; различия — в обработке крепежных отверстий. В блоке 2110 сделаны дополнительные резьбовые отверстия для кронштейна генератора, датчика детонации и модуля зажигания (последнее относится к восьмиклапанному двигателю с впрыском). Блок цилиндров для 16-клапанного двигателя дополнительно отличается резьбовыми отверстиями для крепления головки блока цилиндров: диаметр резьбы изменен с М12 на М10.
Головка блока цилиндров 21083–1003011. На восьмиклапанных двигателях применена головка цилиндров от двигателя 21083; есть лишь незначительные отличия головки в сборе со шпильками в длине шпилек.
Распределительный вал 2110. Благодаря оригинальному профилю кулачков высота подъема клапанов по сравнению с мотором 2108 увеличена для впускного клапана с 9,0 до 9,6 мм, для выпускного клапана — с 9,0 до 9,3 мм. Изменено угловое положение кулачков относительно шпоночного паза. Эти изменения позволили поднять мощность двигателя. Распределительный вал 2110 имеет отличительную метку в литье в виде увеличенного диаметра шейки около 2-го впускного кулачка на длине 5 мм. По посадочным местам валы 2110 и 2108 унифицированы, так что возможна их замена.
Шкив коленчатого вала 2110–1005058 (фото 6) для привода генератора на двигателях семейства 2110 совмещен с демпфером. Новый высокооборотный генератор потребовал применить поликлиновой ремень — соответственно изменился шкив на генераторе. Для формирования сигнала датчик положения коленчатого вала на демпфере снабжен зубчатым венцом. Применение демпфера позволяет уменьшить вибрации и шум двигателя.
Стартер 2110–3708010 (фото
новой конструкции, а его ведущая шестерня, в отличие от стартера 2108 (фото 7), имеет 9 зубьев вместо 11.
На двигателях семейства 2110 применяется масляный насос 2112. Он отличается от масляного насоса 2108 оригинальной крышкой из алюминия, в которой выполнены бобышка и отверстия для крепления датчика положения коленчатого вала. Шестерни и чугунный корпус такие же, как в двигателе 21083.
Восьмиклапанные двигатели с распределенным впрыском для автомобилей семейства 2110 имеют различия в зависимости от типа системы управления двигателя (СУД). СУД «Дженерал моторс» (фото 9) была адаптирована с распределительным валом 2108, тогда как калибровки отечественной СУД совместно с (фото 10) были выполнены с распределительным валом 2110. Его применение и изменения впускной трубы и ресивера позволили повысить мощность двигателя 2111 с 51,5 до 56 кВт.
Выпускаемые в настоящее время карбюраторные двигатели для автомобиля 2110 имеют различия в комплектации базовыми деталями, которые продиктованы тем, что новое оборудование для изготовления и сборки двигателей еще не выведено на проектную производительность. Часть двигателей выпускается на линиях сборки вместе с двигателем 21083. Такой двигатель, обозначаемый 21083–80, комплектуется коленчатым валом 2108, маховиком 2108, поршнем с шатуном в сборе 21083, распределительным валом 2108. Двигатель с обозначением 2110 изготавливается на новой сборочной линии и комплектуется коленчатым валом 2112, маховиком 2110, поршнем с шатуном в сборе 2110, распределительным валом 2110.
Смотрите также
Комментарии 56
я бы не ставил лук.ставь крафт.
Почему? Я уже поставил Лук…
Не, я все таки купил через exist. Полностью комплект на 2170
пофоткаю скоро запчасти закупленные для большого то. лежат дома
на прошлой неделе купил Сцепление в сборе 2110/2170 LUK в описании написано Сцепление в сборе 2170 LUK Производитель: LUK Schaeffler Gruppe Германия Номер детали в каталоге: 21100-1601100-00 Цена: 3 135 р.
на прошлой неделе купил в навигатор63 сцепление
С нового года LUK 2110 снят с производства и теперь поставляется только Приоровский. Отличия у них такие — 2110 был рассчитан на двигатели с мощностью 95-100лс, а 2170 рассчитан до 125лс.
Сцепление расчитывается на момент а не лс
У меня от приоры стоит. Разница только в том, что у приоры диск лук с завода и корзина усилена, лучше прижимает, сильнее. И всё
Двигатель приора, форсированный до 140 л.с КПП 18 ряд, ГП 3.9, винтовая блокировка Стоит сцепление LUK 2110 Проехал около 10 тысяч км, пока все хорошо, не буксует. Педаль мягкая. Сцепа хватает сразу
Артикул сцепления Luk для Приоры 620316600. Может быть проще в автодоке или экзисте заказать? При таком варианте никто не будет от 2110 впаривать, да и скорее всего чуть дешевле.
А сцепа приорика на 10ку подоидет?)))
знакомая ситуация! Ищи от приоры полный комплект, часть продаванов о его существовании и не знают, пытаются втюхать от десятки, рассказывая байки что на приору отдельно не выпускают.
На сегодня себе бы поставил на приору диск от хундай акцента, а корзину валео.Просто диск от акцента держит под 200-250 л/с, а с усиленной корзиной до 350,так сказать наш бюджетный ответ металлокерамике.Весь комплект усиленного сцепления с усиленным выжимным подшипником 6500 был.
Зачем мне усиленный? Мне нужен макс. комфорт
Что бы больше не лезть туда, вот зачем, !что не понятно то? для этого и написал выше-Себе бы поставил диск от акцента с корзиной валео, и мягко и надёжно!
На сегодня себе бы поставил на приору диск от хундай акцента, а корзину валео.Просто диск от акцента держит под 200-250 л/с, а с усиленной корзиной до 350,так сказать наш бюджетный ответ металлокерамике.Весь комплект усиленного сцепления с усиленным выжимным подшипником 6500 был.
а есть номера диска акцент и корзины приора отдельно?
На сегодня себе бы поставил на приору диск от хундай акцента, а корзину валео.Просто диск от акцента держит под 200-250 л/с, а с усиленной корзиной до 350,так сказать наш бюджетный ответ металлокерамике.Весь комплект усиленного сцепления с усиленным выжимным подшипником 6500 был.
все болт он встает?
Конечно, только под корзину шайбы подложить надо 1,5 мм и все.
спасибо возьму на заметку, а то к лету турбо, наслышен был про диск от акцента попробуем на себе)
Сообщений с 1 по 20 из 33
1 Тема от Aleksandr.21124 2014-08-26 07:19:07
- Aleksandr.21124
- Свояк
- Неактивен
- Регистрация: 2014-08-11
- Сообщений: 392Спасибо: 169
- Авто: ВАЗ 21124
Тема: Какое сцепление выбрать на ВАЗ — 21124.
Какое сцепление выбрать на ВАЗ — 21124. Кто кому отдал предпочтение — LUK, KRAFT, VALEO, SACHS и почему? Или поставить от приоры (ваз-2170).
2 Ответ от Admin 2014-08-26 07:39:44
- Admin
- Администратор
- Неактивен
- Регистрация: 2012-02-20
- Сообщений: 3,257Спасибо: 623
Re: Какое сцепление выбрать на ВАЗ — 21124.
3 Ответ от Aleksandr.21124 2014-08-26 12:20:46
- Aleksandr.21124
- Свояк
- Неактивен
- Регистрация: 2014-08-11
- Сообщений: 392Спасибо: 169
- Авто: ВАЗ 21124
Re: Какое сцепление выбрать на ВАЗ — 21124.
Уже читал эту статью. Думаю купить сцепления Luk от приоры. Оно рассчитано на передачу большего крутящего момента.
4 Ответ от Anton 2014-08-26 12:29:14
- Anton
- Местный
- Неактивен
- Регистрация: 2014-02-20
- Сообщений: 2,207Спасибо: 255
Схема сцепления: детали
15 – первичный вал коробки передач;
| 1 – оболочка троса; | |
| 2 – нижний наконечник оболочки троса; | 16 – нижняя крышка картера сцепления; |
| 3 – кронштейн крепления троса; | 17 – картер сцепления; |
| 4 – защитный чехол троса; | 18 – нажимная пружина; |
| 5 – нижний наконечник троса; | 19 – подшипник выключения сцепления (выжимной подшипник); |
| 6 – регулировочная гайка; | 20 – фланец муфты подшипника; |
| 7 – контргайка; | 21 – втулка муфты подшипника; |
| 8 – поводок троса; | 22 – уплотнитель; |
| 9 – вилка выключения сцепления; | 23 – верхний наконечник оболочки троса; |
| 10 – кожух сцепления; | 24 – верхний наконечник троса; |
| 11 – болт крепления сцепления к маховику; | 25 – кронштейн педали сцепления; |
| 12 – ведущий диск; | 26 – пружина педали сцепления; |
| 13 – маховик; | 27 – педаль сцепления; |
| 14 – ведомый диск; | 28 – упорная пластина. |
Принцип работы автомобильного сцепления
В картере из алюминия (17), находится однодисковое сцепление с нажимной пружиной диафрагменного типа. Алюминиевый картер крепится к блоку двигателя тремя болтами и 1-ой шпилькой, и это объединяется с коробкой переключения передач. Кожух сцепления (10) соединяется шестью болтами с маховиком (номер 13). Кожух имеет три отверстия, в которые входят штифты маховика при установке. Кожух (10) соединяется ведущим диском (12) с помощью трёх упругих стальных пластин. Этот узел рекомендуется менять в полном сборе, так как он балансируется на стенде.
Эта замена требуется при уменьшении усилия на педали при выключении сцепления (это говорит о просадке пружины или большой износ поверхности ведущего диска), а также при износе более 0,8 мм лепестков нажимной пружины (18). На шлицах первичного вала (15) коробки переключения передач установлен ведомый диск (14) в сборе с пружинно-фрикционным демпфером крутильных колебаний. Замена требуется если: от заклёпок до накладок меньше 0,2 мм, задирах, растрескивании, неравномерном износе, биение диска в зоне накладок больше чем 0,5 мм. Читайте подробнее статьи про ремонт сцепления и как снять маховик.
Можно ли самостоятельно его заменить или отремонтировать?
Прежде чем установить новую деталь, придется выполнить целый комплекс работ:
- демонтировать карданный вал;
- отсоединить стартер, предварительно обесточив его путем снятия электропроводки с втягивающего реле;
- возможно, снять коробку передач, что связано с серьезными силовыми нагрузками;
- демонтировать механизм сцепления;
- снять маховик вместе с ведомым диском.
Читать дальше: Цены на установку гбо
Заменить комплектующую самому в теории возможно, если есть определенные навыки и большое желание. А вот для ее восстановления понадобится специальное оборудование. В хорошем автосервисе выполнят комплексную диагностику и дефектовку, устранят неисправности, затем маховик отшлифуют, почистят, смажут и установят на место с новой начинкой. Залогом его длительной послеремонтной эксплуатации станут профессиональные сварочные и токарные работы, а также квалифицированная балансировка, без которой все усилия будут напрасны.
Маховик двигателя Ваз 2114— деталь, состояние которой сказывается как на работе двигателя, так и сцепления автомобиля. Его замена — остаточно трудоемкий процесс, который, однако, вполне можно осуществить своими силами.
Отличие сцепления ВАЗ 2110 от 2112
Сцепление на двигателе ВАЗ 2112, выпускается с другими характеристиками нажимной пружины и пружины демпфера отличить это можно по следующим признакам: по прорези лепестков нажимной пружины (см. рис.1) и пружинам демпфера ведомого диска (см. рис.2)
- Лепестки нажимной пружины сцепления двигателя ВАЗ 2112.
- Две пружины из шести на диске нового поколения – меньшего размера и смещены ближе к центру.
Диск нажимной пружины на двигателе ВАЗ 2112 по размерам (200 x 140) точно такой же, как и на модели ВАЗ 2110, но крутящий момент больше на 12 % за счёт усиленной нажимной пружины. На ВАЗ 2110 можно поставить диск нажимной пружины от ВАЗ 2112. При установке нажимного диска от двенадцатки на модель ВАЗ 2110 возрастает усилие при нажатии на педаль сцепления. Диски нажимной пружины от 2110 на 2112 ставить нельзя.
Привод сцепления на автомобиле тросовый и без зазоров (нет свободного хода педали при постоянно включённом сцеплении). В специальном кронштейне (25) на оси установлена педаль сцепления (27), её верхний конец соединяется с наконечником троса (24),оболочка тросика закреплена на кронштейне педали сцепления, а в моторном отсеке на кронштейне (3) силового агрегата. Стальной трос (8) соединяется с вилкой выключения сцепления (номер на схеме 9). Прорезиненный чехол (4) накрывает конец стального троса, гайки (6 и 7) расположенные рядом предназначены для регулировки привода. После регулировки гайки стягивают вместе — контрят.
После замены сцепления необходимо отрегулировать ход педали сцепления (смотрите «Замена троса сцепления»). Со временем накладки ведомого диска стираются и из-за этого ход педали увеличивается. Максимум допустимая норма хода педали сцепления не больше 160 мм.

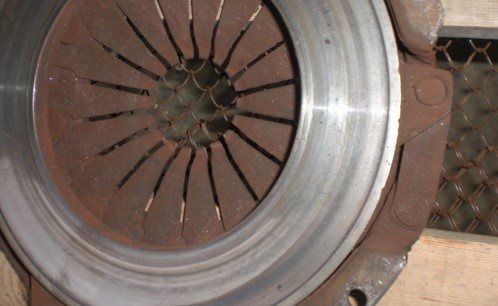

Замена диска сцепления ВАЗ
На вазовских моделях периодически требуется замена ведущего (корзины) или ведомого диска сцепления, ремонт автомобилю необходим в случае износа деталей или их поломки. Основными неисправностями корзины сцепления (КС) являются:
- стачивание лепестков 2108-15 (они стираются выжимным подшипником);
- поломка «паука» 2101-07;
- износ плиты КС;
- обламывание стальных лепестков.
Основными неисправностями ведомого диска сцепления (ДС) являются:
- стачивание фрикционных накладок;
- ослабление или износ демпферных пружин;
- обрыв ступицы ДС.
Замена диска на автомобилях ВАЗ в любом случае производится со снятием и установкой силовой трансмиссии.
Облегченный маховик ВАЗ 2110 (назначение и установка)
На «заряженном» двигателе практикуется ставить более тяжелый маховик, чтобы он был более инертный, и обороты не падали так быстро при переключении передач. Мощный мотор сможет без проблем раскрутить тяжелый маховик, но на обычный двигатель все таки чаще устанавливают облегченный (его примерная цена в интернет-магазинах около 2500р.).
Маховик облегченный, для чего ?
Какое сцепление лучше поставить на ВАЗ 2110 и 2114? Выбор имеет значение
Для тех владельцев автомобилей, которые собираются ремонтировать двигатель, будет интересно узнать какое сцепление лучше поставить на ВАЗ 2110 и 2114. Интерес к этому может быть вызван разными причинами. Но в большинстве случаев он возникает при слишком быстром выходе его из строя. Это может произойти по причине установки бракованных деталей, через большие нагрузки на трансмиссию, агрессивный стиль вождения автомобиля и другие обстоятельства. Какое сцепление лучше поставить на ВАЗ 2110 и 2114 может заинтересовать владельцев ещё и потому, что в торговых сетях достаточно большой выбор таких запасных частей. Многим водителям, особенно тем, кто впервые сталкиваются с такой проблемой, будет интересна эта статья. Она позволит им уверенно ориентироваться в их выборе, или проконтролировать, что будут ставить при ремонте механики.
Истории наших читателей
«Гребаный таз. «
Всем привет! Меня зовут Михаил, сейчас расскажу историю о том, как мне удалось обменять двенашку на камри 2010г. Все началось с того, что меня стали дико раздражать поломки двенашки, вроде ничего серьезного не ломалось, но по мелочи, блин, столько всего, что реально начинало бесить. Тут и зародилась идея о том, что пора менять машину на иномарку. Выбор пал на таёту камри десятых годов.
Да, морально то я созрел, а вот финансово никак не мог потянуть. Сразу скажу, что я против кредитов и брать машину, тем более не новую, в кредит это неразумно. Зарплата у меня 24к в месяц, так что насобирать 600-700 тысяч для меня практически нереально. Начал искать различные способы заработка в интернете. Вы не представляете сколько там развода, чего только не пробовал: и ставки на спорт, и сетевой маркетинг, и даже казино вулкан, в котором удачно проиграл около 10 тысяч(( Единственным направлением, в котором мне, казалось, можно заработать — это торговля валютой на бирже, это называют форексом. Но когда начал вникать, понял что это оочень сложно для меня. Продолжил копать дальше и наткнулся на бинарные опционы. Суть та же, что на форексе, но разобраться намного проще. Начал читать форумы, изучать трейдерские стратегии. Попробовал на демо счете, потом завел реальный счет. Если честно начать зарабатывать удалось не сразу, пока понял всю механику опционов, слил около 3000 рублей, но как оказалось это был драгоценный опыт. Сейчас зарабатываю 5-7 тыс. рублей в день. Машину удалось купить спустя пол года, но как по мне это неплохой результат, да и дело не в машине, у меня изменилась жизнь, с работы естественно уволился, появилось больше свободного времени на себя и семью. Будете смеяться, но работаю прямо на телефоне)) Если ты хочешь изменить свою жизнь как я, то вот что советую сделать прямо сейчас: 1. Зарегистрируйтесь на сайте 2. Потренируйтесь на Демо-счете (это бесплатно). 3. Как только что-то будет получаться на Демо-счете, пополняйте РЕАЛЬНЫЙ СЧЕТ и вперед, к НАСТОЯЩИМ ДЕНЬГАМ! Также советую скачать приложение на телефон, с телефона работать намного удобнее. Скачать тут.
Масса маховика 2110 составляет 6,6кг. Облегченный маховик может быть легче штатного на 1кг и более. Если облегчение составит до 1,5кг, то скорее всего разницы Вы даже заметите. Чаще всего делают выбор в сторону маховика, который легче на 2..2,5кг.
Плюсы после установки облегченного маховика:
- Мотор будет быстрее набирать обороты, следовательно разгон будет быстрее.
- Экономия топлива, особенно в режиме спортивной езды. Чтобы разогнать автомобиль требуется меньше энергии, а соответственно и бензина.
- Снижение нагрузки на другие детали КПП (для коленвала — это уменьшение скручивающего момента и вибрационных нагрузок. Для сцепления — это уменьшение тепловых и истирающих нагрузок. Для коробки передач — это уменьшение нагрузок на синхронизаторы).
Минусы после установки облегченного маховика:
- Обороты двигателя будут падать быстрее.
- Чем легче маховик, тем меньше его прочность.
- Заглохнуть при старте автомобиля будет легче.
Замена маховика ВАЗ своими руками
Заключение
Преимущества от установки только облегченного маховика малоощутимы или даже незаметны. Чтобы заметить разницу приходится подходить к тюнингу двигателя и трансмиссии комплексно (облегчение коленвала, замена сцепления, рядка КПП и т.д.), с выбором грамотной комбинации деталей.
Стоит заметить, что влияние лишнего веса на маховике сказывается более значительно на высоких оборотах, то есть наибольший эффект от установки облегченного маховика будет на высокооборотистом моторе. Кто менял маховик на облегченный, делитесь опытом в комментариях..
Есть ли смысл устанавливать облегченный маховик на ВАЗ 2110 ?
Выбираем сцепление — артикулы и бренды
С завода на наш автомобиль установлены комплекты с заводским артикулом 2110-1601180 на корзине.

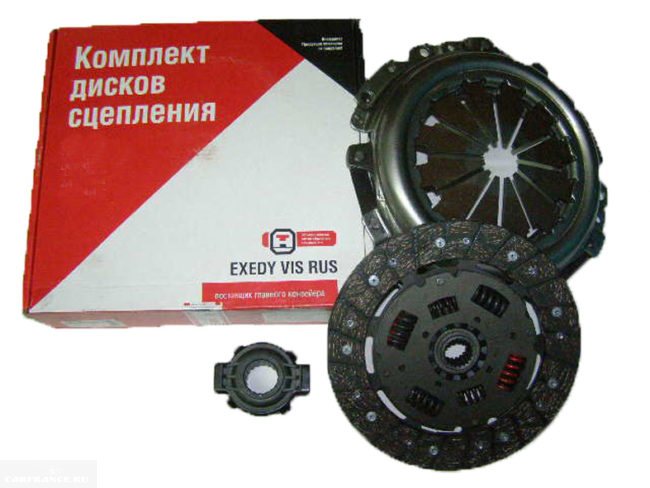

Комплект сцепления ВИС на ВАЗ 2110-12: корзина, диск, выжимной подшипник.
Ведомый диск должен иметь артикул 2110-1601130 . Этот комплект выпускается заводом ВАЗИнтерСервис (ВИС), внешними отличительными особенностями считаются диафрагма с 12 лепестками, цельные гладкие фрикционные накладки ведомого диска, сам диск имеет 6 демпферных пружин. По качеству родной комплект — так себе. Высокий уровень дисбаланса ведомого диска, превышает допустимую норму чуть ли не вдвое. Кроме этого, комплект ВИС довольно тяжёлый по сравнению с конкурентами.
Это отразилось и на предпочтениях публики — всего 6-8% пользователей покупают этот комплект за 2,8 — 3 тысячи рублей.
Аналоги
Это самый частый выбор десятководов!
Кроме тольяттинского завода ВИС, на прилавках можно найти массу комплектов сцеплений самых разных производителей, как отечественных, так и зарубежных. Среди последних огромная доля — китайский контрафакт. А в принципе, список самых популярных производителей выглядит примерно так:
- Немецкое сцепление LuK (Lamellen und Kupplungsbau), ведомый диск 320 030810 , корзина 2 D24 120 0252 10 .
- Их земляки, компания Sachs.
- Ещё немцы FINWHALE и QML.
- Турецкие фирмы Starco, Mapa, Kraft (артикул 2110 W3200C B2240 ).
- VALEO, Франция, артикул 21102 — 21103 — 21108 — 2111 — 2112 826622.
- HOLA, Голландия.
- MecArm и PILENGA из Италии.
- Южнокорейская компания FORTECH.
Отечественные заводы из Набережных Челнов и Тюмени, а также местный бренд « Начало » тоже представлены довольно широко, однако качество их сцеплений тяжело сравнить с немецкими, скажем, комплектами. А теперь несколько слов о том, как выбрать качественное сцепление на ВАЗ-2110, не прибегая к лабораторным испытаниям.
Что такое маховик в автомобиле?
По сути дела, маховик двигателя является составной частью нескольких самостоятельных систем. К его функциям можно отнести:
Чтобы лучше понять принцип его работы и те возможности, которые реализует конкретное устройство, надо рассмотреть отдельно каждый случай применения.
Для чего нужен маховик
- Как элемент ДВС. Основное, если так можно сказать, самое первое его применение. Понять выполняемые в этом случае функции поможет фото
Здесь: 1 – шейка шатунная, 2 – противовес, 3 – маховик с венцом 4 – коренная шейка, 5 – коленвал. Работа четырехтактного ДВС подразумевает, что энергия от сгорания топлива появляется неравномерно из-за того, что в разных цилиндрах этот процесс происходит в разное время. Такое ее поступление обуславливает изменяющийся во времени момент на валу ДВС. Для сглаживания этих пульсаций, а также любых неравномерностей при вращении коленвала, предусмотрено использование маховика, выступающего своеобразным аккумулятором кинетической энергии.
- Полученный крутящий момент необходимо передать на колеса, и опять в этом процессе не обойтись без маховика. Такое его назначение основано на том, что он используется в качестве первичного вала сцепления, как показано на фото:
1 – маховик, 2 – сцепление в сборе. В данном случае от маховика сцепление получает крутящий момент, выдаваемый ДВС, а затем передает его дальше на КПП. Не касаясь того, как организовано взаимодействие маховик-сцепление, стоит только отметить, что здесь он выступает в двоякой роли – как оконечный элемент ДВС, на который поступает развиваемый крутящий момент, и как часть сцепления, этот момент получающий.
- Использование маховика при запуске ДВС. Такое его применение показано на фото ниже:
Принцип работы, в этом случае, следующий – при повороте ключа зажигания реле вводит в зацепление венец маховика и шестеренку на валу стартера. Стартер начинает крутиться, создаваемый им момент раскручивает маховик и, соответственно, коленвал двигателя. Он запускается, после чего венец маховика и стартер разъединяются. Теперь должно быть понятно, для чего нужен венец.
Установка маховика ВАЗ 2114

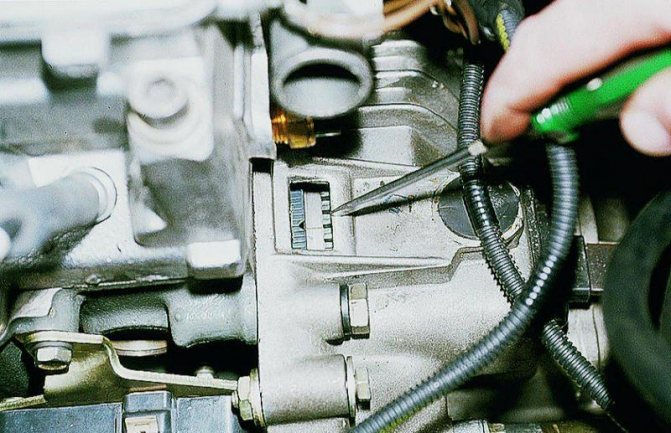

При установке детали особое внимание необходимо обратить на то, куда будет направлена метка на маховике ВАЗ 2114. Метка определяет положение коленчатого вала и по ней ориентируются при установке фаз газораспределения во время замены ремня ГРМ. Если установить маховик со смещением метки, последующие работы по замене ремня газораспределительного механизма будут очень затруднены.
Поэтому деталь следует ставить так, чтобы метка располагалась точно напротив шатунной шейки четвертого цилиндра. Чтобы болты, удерживающие маховик, не открутились в процессе эксплуатации, на их поверхность следует нанести фиксатор резьбы, а только потом затягивать. Последовательность операций при установке маховика на автомобиль обратна порядку демонтажа этой детали.
Обычный, демпферный маховик и другие его виды
Конструктивно различают такие виды его исполнения:
- сплошной или обычный;
- двухмассовый или демпферный;
- облегченный.
Наиболее распространенным является сплошной маховик. По сути дела – это обычный металлический диск, на котором по торцу выполнен венец.
Для разных моделей автомобиля используется свое исполнение, обычно диаметр диска тридцать-сорок сантиметров. Как пример можно привести диск ВАЗ 2101, его вес равен 6,7 кг, а диаметр сцепления двести мм, тогда как для ВАЗ 2110 – вес 6,3 кг. Не существует единого варианта для любых моделей, на все ВАЗ, например, такие как 2112, 2114, 2110, применяется свое исполнение.
Двухмассовый маховик, принцип работы
Однако зачастую это не самый лучший вариант маховика, используемого на автомобиле. Дело в том, что ДВС работает неравномерно, кроме того режимы движения постоянно меняются (ускорение, замедление), что приводит к дополнительным нагрузкам на коленвал. Пусть будет самая простая ситуация – автомобиль движется равномерно и прямо. Впереди освобождается дорога, предположим, что трактор свернул в сторону, получив свободное пространство, водитель начинает разгоняться.
При этом возникает несколько дополнительных источников нагрузки. Неравномерность процессов воспламенения топлива приводит к тому, что коленвал вращается также неравномерно. Ее частично сглаживает маховик. Но есть еще одна особенность – при ускорении автомобиля коленвал раскручивается с большей частотой, чем работал раньше.
Для вала она превышает частоту вращения маховика, вал уже раскрутился, а маховик, благодаря своей инерционности, – нет, вследствие чего возникают дополнительные нагрузки, так называемые «крутильные колебания». Они передаются в трансмиссию, в результате чего появляется дополнительный стук, вибрация в КПП и прочие подобные подарки. Выходом из такой ситуации может стать использование двухмассового маховика.
Что же это за устройство, позволяющее добиться отличного результата? Двухмассовый маховик показан на фото, по сути дела, он представляет собой два диска, соединённых между собой пружинами.
Конструктивное исполнение конкретного двухмассового устройства может быть отличным от показанного выше. В любом случае – это два диска, соединенных подшипником. Первый диск крепится на коленвал, и на нем располагается венец для подключения стартера, второй связан со сцеплением. Между дисками установлена пружинная демпферная система. Диски имеют возможность вращаться друг относительно друга, при этом пружины гасят рывки и различные колебания, возникающие при работе ДВС.
Однако не все хорошо, во всяком случае, двухмассовый маховик не может похвастаться широким применением, например, как обычный маховик ВАЗ 2108.
А все дело в том, что при движении на малых оборотах, особенно на автомобилях с дизельными двигателями, обладающими при этом повышенным моментом, неравномерность воспламенения топлива максимальна. Следствием движения в таком режиме будет возникновение значительных крутильных колебаний, приводящих к увеличенному уровню нагрузки на демпферные пружины. В результате чего двухмассовый маховик выходит из строя. Стоит отметить, что кроме двухмассового маховика есть и другие его разновидности, но это тема уже отдельного разговора.
Как выбрать сцепление на ВАЗ 2109
Сцепление автомобиля, если оно качественное, может безотказно служить достаточно долгий период времени, до 150 000 км. Так что такая процедура, как замена сцепления, может и не застать вас. Но если пробег автомобиля за 100 000 км, или имеются признаки неисправности сцепления, пора задуматься о его замене.
Но прежде, чем отправляться в магазин за новой запчастью, желательно определиться, какое именно сцепление подходит, и на что именно стоит обращать внимание при выборе этого узла.
Модификаций сцеплений для ВАЗов существует множество, поэтому следует обратить внимание на то, чтобы подобрать сцепление, подходящее именно на ваш автомобиль.
В этом вам помогут две таблицы:
Диск сцепления ведомый (ВАЗ)
Диск сцепления нажимной, или корзина (ВАЗ)
- Вкратце о признаках неисправности сцепления:
- — сцепление буксует (обороты растут, а машина не разгоняется); — сцепление не полностью выключается (сцепление ведет);
- — шумы и стуки при включении/выключении сцепления.
- Если один из признаков неисправностей имеет место быть, может помочь простая регулировка сцепления, если не поможет – пора озадачиться выбором нового сцепления на ВАЗ.
- Итак, на что следует обращать внимание при выборе такого узла, как сцепление.
- Ведомый диск.
Поверхности трения фрикционных накладок ведомого диска должны быть однородными по составу. Она не должна быть сильно шероховатой, на ней не должно быть трещин, сколов, задиров и других подобных дефектов. Не должно быть на них и масляных пятен, либо следов других жидкостей. Эти требования может выполнить только серьезный производитель запчастей.
Обратим внимание на заклепки фрикционных пластин и пластин демпфера, они должны выглядеть одинаково. Не должно быть смещения относительно друг друга и люфтов демпферных пластин и фрикционных накладок. Демпферные пружины также не должны иметь люфтов. Шлицы внутри ступицы должны опрятно выглядеть и не иметь задиров и трещин.
Зачастую серьезные производители ставят свою маркировку на демпферной пластине, обратите внимание на ее содержание и качество нанесения, это защитит вас от приобретения подделок.
Нажимной диск.
Необходимо обратить внимание на качество клепаных соединений пластин по периметру корзины. Если заклепки выглядят неаккуратно, несимметричны и отличаются друг от друга, стоит задуматься, стоит ли брать такую запчасть . Также недопустимо наличие сколов и трещин. Юбка кожуха корзины сцепления обычно изготавливается методом штамповки, так что на ней не должно быть заусенцев, царапин, задиров.
Сам нажимной диск сцепления, расположенный в корзине, не должен содержать и малейших микротрещин, раковин на зеркале.
Сейчас на ВАЗе устанавливают на автомобили сцепление нового поколения. Оно отличается более мягкой работой, сниженным шумом по сравнению со сцеплением старого образца.
Модернизированный диск сцепления 11183-1601130 диаметром 190 мм предназначен для установки на двигатели ВАЗ 2109 ( а также -08, -099, 2114 — 2115) Лада Самара, диски сцепления 11186-1601130 и 11193-1601130 диаметром 200 мм – на остальные модели ВАЗ.
Самые распространенные марки сцеплений на ВАЗ 2109 и прочие ВАЗы — это Valeo (Франция), LUK (Германия), Kraft (Германия), Hola (Нидерланды), Sachs (Германия), ВазИнтерСервис (Россия, официальный поставщик).
А какое сцепление используете вы? Поделитесь опытом в х!
Загрузка …
Что используют в автомобилях ВАЗ?
Нет ничего удивительного, что для машин ВАЗ, например таких, как 2112, 2114, 2110, как уже отмечалось, используются разнообразные маховики. В авто этого семейства применяют обычный, а не двухмассовый маховик. Правда, для представителя каждого семейства ВАЗ он свой, отличающийся весом и размерами диска сцепления.
Так, на всю классику ВАЗ ставится маховик от 2101, на Ниву и Шеви Ниву – от 21213. Восьмерки комплектуются изделиями от 2109. Десятки, Калины, Приоры, Гранты используют маховик от ВАЗ 2110. Все виды маховиков, от ВАЗ различных семейств, например таких, как 2112, 2114, 2110, отличаются различным посадочным местом, внешним диаметром и венцом. » alt=»»> Роль и значение маховика в ДВС переоценить трудно, да наверное, просто невозможно. Именно он сглаживает рывки, создает нормальные условия для работы трансмиссии и уменьшает вибрацию от мотора, передаваемую на кузов. С целью повышения его эффективности используются различные конструкции, хотя зачастую и исполнение в виде обычного диска вполне успешно работает в двигателе.
