Проверка уровня жидкости в бачке гидроусилителя рулевого управления Renault Duster 2010 — 2020

Гидроусилитель руля Рено Логан — узел, который устанавливается на многих комплектациях и облегчает управление машиной. Другими словами, система позволяет рулить с прикладыванием минимальных усилий. В основе устройства лежит рабочая жидкость (масло), которое воздействует на гидроцилиндр, и в определенных случаях требует замены. Но автовладельцы часто не знают особенностей ремонта, а также когда без такой работы не обойтись. Ниже приведем подробный алгоритм замены масла в гидроусилителе руля Рено Логан, а также особенности выбора рабочей жидкости.

Когда требуется официальная замена?

По заявлению производителя первый раз заменить масло в ГУР желательно через 40 тысяч километров или через два года эксплуатации Рено. В этот же период производится осмотр, узла, а при необходимости и ремонт вышедших из строя элементов. Но, несмотря на такие рекомендации, рабочая жидкость может потребовать более ранней замены.

«Если рулить становится сложнее или появляются шумы при вращении рулевого вала, проверьте состояние масла в расширительном бачке».

О замене можно говорить при появлении следующих симптомов:

• Неприятное зловоние.
• Потемнение масла ГУРа.
• Появление в составе мелкой металлической стружки (мусора).

«Выявить изменения в состоянии рабочей жидкости несложно — сравните уже залитое в бачок масло с тем, что осталось в канистре».

В упомянутых случаях может потребоваться последующая проверка элементов гидроусилителя и ремонт вышедших из строя узлов. Если не заливать рабочую жидкость (при снижении уровня) или не менять состав при упомянутых выше симптомах, то температура смазывающей жидкости растет, как и риск поломки всего механизма. В дальнейшем не избежать более серьезных затрат на ремонт ГУРа Renault Logan. Минус и в том, что гидрусиление перестает нормально работать, а водителю сложнее рулить, что повышает риск попадания в ДТП.

«Появление странного шума при повороте руля или проблемы с его прокручиванием свидетельствует о необходимости проверки гидроусилителя. В такой ситуации отправляйтесь к дилеру или на СТО для проведения ремонтных работ. Бездействие приводит к поломке элементов рулевого механизма (к примеру, насоса ГУР) и возможной потере управляемости в дороге».

Менять или доливать

Этим вопросом задаются очень многие владельцы Рено Дастер, ведь жидкость гидроусилителя рулевого управления должна находиться на строго определенном уровне для успешной работы механизма в целом. Чтобы понять, поменять жидкость или долить ее, необходимо обратить внимание на содержимое бачка.

Бачок ГУР находится в передней части подкапотного пространства Рено Дастер. Он имеет цилиндрическую форму, а также окрашен в светлый цвет. Для оценки состояния жидкости, необходимо открутить крышку и посмотреть внутрь. Внутри жидкости ГУР не должно находиться никаких примесей, а также инородных частиц. Если таковые обнаружены, то жидкость нужно менять целиком.

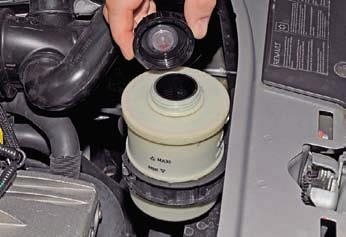

Для контроля уровня в бачке ГУР нужно вытащить крышку. На ней установлен специальный щуп, который имеет две отметки, характеризующие низкий и высокий уровень жидкости. Уровень должен находиться между ними посередине. Если он меньше, то жидкость необходимо долить.

Проверка уровня, а также оценка состояния ГУР выполняется наравне с ТО автомобиля. Оно выполняется каждые 10-15 тысяч километров или два раза в год. Помимо осмотра состояния смазывающего компонента и его замены, проверяется натяжение и состояние ремня, находящегося на шкиве насоса. Чтобы проверить работу самого насоса, необходимо ремень снять и попробовать покрутить механизм рукой. Он должен вращаться плавно, а значит, без заеданий.

Замена масла в гидроусилителе руля Рено Логан

Перед ремонтом Рено разберитесь, какие типа ГУР существуют, и какой механизм предусмотрен на вашем авто. Существуют следующие типы устройства:

• Обычный насос (классика). Здесь в роли привода выступает ремень, который раскручивается от шкивов других устройств.
• Насос, работающий на электрическом принципе. Особенность такого насоса — наличие специального моторчика, который и гарантирует работоспособность.
• Рулевая рейка электрического типа.

Задача каждого из механизмов — помочь водителю рулить, упростить управление транспортным средством. При этом в машинах Рено установливется классический насос гидроусилителя. Такое решение оправдано, ведь за годы эксплуатации устройство показало себя с лучшей стороны. Кроме того, ремонт и обслуживание насоса (в том числе других механизмов ГУРа) не вызывает проблем.

Перед выполнением ремонта покупайте масло, после чего приступайте к выполнению работ. Если все сделать правильно, после замены масла рулить станет проще, а посторонний шум (если он имел место) пропадет.

Рассмотрим, в какой последовательности менять масло (делать ремонт) в ГУР Рено Логан. Алгоритм следующий:

• Готовьте необходимый инструмент — пассатижи, емкость и ветошь (на случай пролива масла).

• Поднимайте крышку капота и находите бак ГУР.
• Снимайте патрубок впускной системы, чтобы упростить процесс доливки.
• Скручивайте болт, который удерживает бачок расширителя, а далее — подставьте под него пустую емкость (как вариант, используйте для ремонта старую канистру с обрезанной верхней частью).
• Снимайте хомуты, играющие роль зажимов на трубках, после чего сливайте рабочую жидкость с системы ГУР Рено. Теперь убирайте бачок в сторону (он пока не потребуется).

• Рулите из стороны в сторону, чтобы ускорить процесс слива масла. При этом переводите рулевое колесо из крайнего левого в крайнее правое положение. Для полного выхода жидкости желательно 4-5 раз полностью прокрутить рейку.
• После слива жидкости промывайте фильтрующий элемент и саму емкость. Для этого окунайте бак в посуду с бензином, доставайте фильтр-сетку и очищайте узел. При необходимости ремонта или замены любой из деталей сделайте работу.
• Возвращайте емкость для жидкости ГУР на прежнюю позицию, после чего фиксируйте устройство с помощью болта. При этом убирайте тару со старым маслом в сторону.
• Следующий этап ремонта — прокачивание системы. Для этого заливайте в бак свежее масло и снова рулите в одну и другую сторону (от края до края).
• Заводите мотор и проворачивайте рулевое колесо. Рулить рекомендуется в течение 20-30 секунд, после чего проверяйте уровень жидкости в бачке и доливайте ее до требуемого уровня.
• Возвращайте на прежнюю позицию патрубок забора воздуха мотора.

«Учтите, что в случае потемнения масла скоро потребуется замена насоса из-за наличия в рабочей жидкости элементов износа устройства».

Пошаговая инструкция

Замену рабочей жидкости можно проводить в гараже или на улице, а также на подъемнике. Если производится запуск двигателя, то запрещается повышать обороты коленчатого вала из-за риска повреждения насоса. При обслуживании гидравлического контура в магистрали попадают пузырьки воздуха, которые необходимо удалить после заливки свежего масла.

Если в процессе слива не удается снять трубки с бачка, то потребуется снять емкость (касается машин с механическим насосом). Резервуар держится на рамке радиатора на кронштейне с застежкой, которая демонтируется плоскогубцами.

Затем производят удаление остатков раствора через горловину, после чего аккуратно снимают шланг обратного слива жидкости.

Долив жидкости

Если уровень материала в бачке ГУР упал ниже минимальной отметки, то необходимо:

1. Протереть крышку ветошью, а затем отвернуть пробку.
2. Вынуть фильтрующий картридж. Если на поверхности сетки имеется налет грязи, то элемент подлежит замене.
3. При помощи резиновой груши довести уровень раствора до отметки между насечками Min и Max.
4. Прокачать контур от остатков воздуха. Процедуру выполняют на приподнятом автомобиле (шины передних колес не должны касаться грунта). Заливают масло в бачок до максимального уровня, а затем производят 5-кратное вращение рулевого колеса из стороны в сторону до упора. Запускают мотор, руль последовательно выкручивают в обе стороны с удержанием в крайней позиции на протяжении 3-4 секунд.
5. Установить колеса в позицию прямолинейного движения и заглушить мотор. Проверить уровень масла в бачке, при необходимости долить раствор в резервуар. Операция прокачки повторяют 5-7 раз. Воздух считается удаленным, если разница уровней при работающем и заглушенном двигателе не превышает 5 мм.
6. Установить на место фильтр и закрыть бачок пробкой.

Замена масла

Чтобы поменять жидкость ГУР на машине Рено Дастер с механическим насосом, необходимо:

1. Установить машину на домкратах так, чтобы зазор между передними шинами и землей был в пределах 5-10 мм. Рекомендуется установить под пороги страховочные стойки, а также зафиксировать машину противооткатными упорами под задними колесами.
2. Открыть крышку бачка, вынуть фильтр, а затем при помощи шприца удалить масло из резервуара. Допускается использование резиновой медицинской груши с удлиненным носиком. Отработавший материал сливается в отдельную емкость для последующей утилизации.
3. При помощи плоскогубцев или специального инструмента снять хомут на шланге, по которому раствор подается обратно в бачок. Металлический зажим сдвигается по трубке, которая затем аккуратно снимается со штуцера.
4. Опустить гибкую трубку в подготовленную емкость, которая ставится на землю или в моторном отсеке. Не следует размещать резервуар на силовом агрегате или радиаторе, поскольку для удаления старой жидкости потребуется запустить двигатель. Если шланг не достает до емкости, то его удлиняют при помощи пластиковой или резиновой трубки.
5. Завести мотор на 2-3 секунды и быстро провернуть руль в обе стороны до упора. Процедура производится несколько раз, что позволяет откачать масло из контура.
6. Установить на место шланг, который фиксируется хомутом.
7. Залить в бачок жидкость, провести прокачку контура. Фильтр перед установкой промывается в обезжиривающем составе, который удаляет загрязнения.
8. Протереть бачок и трубки от остатков вещества и убедиться в отсутствии течи.

Если требуется дополнительная промывка контура, то необходимо снять расходный бачок. Трубку обратного хода закрывают герметичной пробкой, а шланг опускают в банку емкостью 1,5-2 л. Затем в резервуар наливают жидкость, после чего производят запуск двигателя. Масло поступает в контуры, вытесняя загрязненный раствор наружу, при этом в трубки не попадает воздух. Методика требует использования дополнительного объема вещества. Если при стандартной замене достаточно 900 мл жидкости, то при промывке потребуется до 2 л материала.

На машинах Renault Duster с электрическим насосом ГУР требуется снять переднее колесо со стороны места водителя, а затем демонтировать пластиковый подкрылок. Помпа с двигателем объединена с расходным бачком в единый модуль, от которого нужно отсоединить шланг обратного подвода масла. Дальнейшие манипуляции производят по аналогичной процедуре. Для заливки используют удлинительную горловину с мерными насечками, закрытую винтовой крышкой.

Какое масло выбрать?

Не менее важный аспект — выбор подходящего для автомобилей Рено смазывающего состава для ГУР. Так, во многих моделях применяется жидкость RENAULTMATIC D2. Чтобы обеспечить необходимую стабильность работы и снизить риски появления проблем в эксплуатации, заливайте «синтетику» или «полусинтетику» классов PSF или D2 ATF. Главное преимущество таких масел — стойкость к низким температурам (до -36 градусов Цельсия).

Если требуется полная замена масляной рабочей жидкости, то подходящий вариант — ELF RENAULTMATIC D2. Но такая жидкость не всегда подходит. Так, при повышенных нагрузках систему (в случае частой эксплуатации при неблагоприятных условиях) рекомендуется заливка Elf Renault Matic G3 (или D3).

Если упомянутые масла найти не удалось, используйте похожие по качеству и составу рабочие жидкости. Как вариант, Мобил ATF 220 (320) или Кастрол ATF D2 (D3).

Также изучите таблицу ниже (она может быть полезной при выборе).

«Помните, что смешивать различные типы масел запрещено. В противном случае возрастает риск появления пены, а само устройство ГУР выходит из строя».

При правильном выборе масла для замены и четком следовании инструкции проблем с гидроусилителем не будет. Главное — рулите осторожно и следуйте правилам ПДД.

Линейка автомобилей Логан, выпускаемых французским концерном Рено штатно оборудована сервоприводом, который помогает осуществлять вращение рулевого колеса. Чаще всего этот узел в автомобилях данной марки не вызывает нареканий, и замена масла в ГУРе Рено Логан не требуется. Однако согласно регламенту такая процедура необходима, по истечению определенного срока или большого пробега автомобиля.

Для того что бы правильно и своевременно произвести замену смазки в усилителе рулевого колеса, следует знать несколько особенностей, речь о которых пойдет в этой статье.

В автомобилях Рено Логан используется классический насос усиливающий управление рулем. А всего существует три вида таких систем:

• ГУР с электрическим насосом – насос прокачивает масло при помощи мотора питающегося от генератора автомобиля;
• Электрическая рулевая рейка – полностью автоматизированный усилитель рулевого привода, используется на дорогих автомобилях;
• Ременной насос – на Рено Логан установлен именно такой.

Классический насос отлично себя зарекомендовал, так как обеспечивает надежную работу и редко выходит из строя. Масло для ГУР Рено Логан необходимо купить, оно отличается по своему составу и свойствам от других смазок, используемых в автомобиле.

На вопрос какое масло заливать, можно ответить, изучив мануал по эксплуатации. Завод производитель лет в систему гидроусилителя руля льется масло ELF RENAULTMATIC D2, оно же рекомендуется и при замене. Некоторые «специалисты» используют для этих целей ELF RENAULTMATIC G3, которое якобы лучше подходит к условиям более сурового климата. Но на самом деле эта смазка просто в полтора раза дешевле. Заменять рекомендованную заводом смазку на аналог не стоит, ведь за его надежность поручиться никто не может.

Замена жидкости (масла) ГУР Renault Duster

Принцип работы гидроусилителя руля
Главные функции масла ГУР Renault Duster

Типы масел для гидроусилителя руля

Как часто необходимо производить замену жидкость ГУР Renault Duster

Признаки, свидетельствующие о выработке гидравлической жидкости

ВАЖНО

Длительность и эффективность работы рулевой системы Renault Duster зависит от ее состояния, своевременного обслуживания и соблюдения простейших правил эксплуатации.

Применение масла, утратившего полезные свойства и израсходовавшего ресурс, приводит быстрому износу и выходу из строя элементов ГУР.

В форс-мажорных ситуациях, при значительной утечке масла, утраченный объем, на некоторое время можно компенсировать доливкой жидкости для АКПП или моторного масла. На СТО эту операцию производят опытные специалисты, начиная с промывки системы особыми средствами и заканчивая качественной прокачкой и проверкой гидроусилителя руля.

Одновременно с заменой жидкости ГУР Renault Duster, в системе необходимо менять фильтры.

При появлении любых неисправностей, своевременно проводите диагностику гидроусилителя руля и замену масла ГУР Renault Duster, для избежания серьезных поломок.

ПРИНЦИП РАБОТЫ ГИДРОУСИЛИТЕЛЯ РУЛЯ

ГУР значительно упрощает управление транспортным средством, при выходе его из строя, становится затруднительно совершать повороты, поэтому производить техническое обслуживание гидроусилителя Renault Duster необходимо вовремя, игнорирование сроков замены масла может привести к серьезной поломке самого узла или рулевой рейки.

Данный механизм значительно снижает усилие, необходимое для поворота руля. Только благодаря использованию ГУР облегчатся маневрирование, водителю становится более комфортно управлять машиной. Практически на всех современных автомобилях есть система ГУР. В основе механизма – насос приводимый в действие мотором, регулировочный клапан и гидравлический цилиндр двойного принципа действия, совмещенный с рулевой рейкой. Во время поворота руля открывается соответствующий клапан, жидкость поступает в цилиндр, создавая усилие, которое легко поворачивает колесо. Также помимо ГУР на некоторых моделях автомобилей Renault Duster имеются электрические усилители, в которых работу насоса обеспечивает отдельный электродвигатель.

ГЛАВНЫЕ ФУНКЦИИ МАСЛА ГУР Renault Duster

Гидравлическая жидкость выполняет важную роль в работе всего узла ГУР Renault Duster, главная ее функция заключается в передаче энергии от насоса гидроусилителя к поршням механизма рулевого управления и охлаждение всего узла. Также благодаря жидкости ГУР Renault Duster намного увеличивается длительность работы всех деталей механизма, она препятствует возникновению коррозии и окислительных процессов. Помимо этих свойств смазка значительно уменьшает трение между элементами, предотвращает перегрев деталей ГУР. При недостаточном уровне и неудовлетворительном качестве масла может произойти полный выход из строя всего механизма.

ТИПЫ МАСЕЛ ДЛЯ ГИДРОУСИЛИТЕЛЯ РУЛЯ

Для долива или замены жидкости необходимо использовать масло, рекомендованное заводом-производителем автомобиля Renault Duster. Изготовители японских машин допускают заливку в систему гидроусилителя жидкости для автоматической трансмиссии (ATF). Европейские указывают на необходимость заправки только специальными маслами (PSF). По внешним признакам различие у них только по цвету, а о основных и дополнительных характеристиках мы расскажем далее.

Если вы не знаете какое масло рекомендовано заводом производителем для гидроусилителя руля вашего автомобиля, то при выборе, в первую очередь, обращайте внимание на свойства и характеристики масла ГУР Renault Duster:

• степень вязкости;
• механические характеристики;
• гидравлические свойства;
• состав химических веществ (тип присадок);
• характеристики температурного режима.

Оценить свойства масла можно по его цвету, который также является важным параметром. Жидкость ГУР одного цвета можно смешивать между собой. Не допускается смешивание масла на минеральной и синтетической основе, даже если оно имеет один цвет.

• трансмиссионное масло красного цвета может применяться как для гидроусилителя, так и для АКПП (автоматических коробок передач), но подходит не для всех транспортных средств, может изготавливаться как на синтетической, так и на минеральной основе;
• жидкость желтого цвета универсальна используется для ГУР, автоматических и механических трансмиссий;
• зеленое масло применяется для гидроусилителей и механических трансмиссий, имеет более вязкую консистенцию, изготовляется на основе синтетических и минеральных ингредиентов.

Кроме вышеперечисленных характеристик, необходимо обращать внимание на основу на которой изготавливается жидкость ГУР Renault Duster:

• минеральная основа благоприятно влияет на уплотнители, сальники, прокладки и т. д., максимально защищает резиновые детали в гидроусилителе от неблагоприятных воздействий, к преимуществам минеральных масел можно отнести низкую стоимость. При выборе данного вида масла необходимо знать и о его недостатках: высокой вязкости, склонности к образованию пены, небольшому периоду эксплуатации.
• синтетика — в ее составе присутствуют волокнистые каучуковые ингредиенты оказывающие пагубное воздействие на резиновые уплотнения и детали, находящиеся в узле ГУР Renault Duster. В последнее время благодаря добавлению в синтетические жидкости силикона происходит нейтрализация вредных веществ, поэтому сфера применения синтетики неуклонно возрастает. Масло на синтетической основе обладает рядом преимуществ: имеет высокий срок эксплуатации, устойчиво работает при любых температурных режимах, имеет низкую вязкость, а также обладает хорошими эксплуатационными характеристиками, смазывающими, антикоррозийными свойствами, не склонно к образованию пены и быстрому окислению.

Какое бы хорошее масло ни было, при его выборе, в первую очередь следуйте рекомендациям завода-изготовителя автомобиля, только производитель, руководствуясь конструкцией насоса и всей системы ГУР Renault Duster транспортного средства может на 100 % знать какие технические, химические характеристики, свойства и основа наилучшим образом подходят для вашего автомобиля.

КАК ЧАСТО НЕОБХОДИМО ПРОИЗВОДИТЬ ЗАМЕНУ ЖИДКОСТИ ГУР Renault Duster

Замена жидкости ГУР – неотъемлемая составляющая при прохождении технического обслуживания. Большинство производителей автомобилей рекомендуют осуществлять замену масла ГУР Renault Duster после прохождения 100 тыс. км или по истечение 2 лет эксплуатации. Если вам не известно, когда производилась замена жидкости в последний раз, определить ее выработку можно по таким признакам как: потемнение, различные примеси, запах горелого вещества. Так же можно произвести небольшое тестирование: из расширительного бачка ГУР нужно взять несколько капелек содержимого и капнуть на белый бумажный лист или салфетку. Если цвет масла будет светлый, ярко выражен, масло еще пригодно для эксплуатации. Если на поверхности салфетки имеются видимые механические частички, жидкость мутновата с горелым запахом, следует безотлагательно произвести ее замену.

Производить процедуру замены жидкости приходится в случае ремонтных работ механизма гидроусилителя или демонтажа рулевой рейки Renault Duster. Даже сравнительно новое масло после осуществления ремонтных работ необходимо менять.

ПРИЗНАКИ, СВИДЕТЕЛЬСТВУЮЩИЕ О ВЫРАБОТКЕ ЖИДКОСТИ ГУР

• частичная утечка смазки из гидравлического усилителя Renault Duster, о чем сигнализируют пятна на земле и элементах транспортного средства;
• увеличение усилия, прилагаемого при повороте руля;
• появлении несвойственных звуков при повороте руля;
• заклинивании рулевого колеса в крайних положениях;

Если вы обнаружили один или несколько из вышеперечисленных признаков, обязательно проверьте состояние жидкости ГУР, если оно будет неудовлетворительно, обязательно обратитесь в СТО, для замены жидкости.

Процесс замены масла

Для этого не потребуются специальные инструменты, достаточно будет использовать подручные средства, имеющиеся у каждого в гараже.

Важный совет! Провернуть рулевое колесо следует не менее пяти раз в обе стороны!

• Отложенный бачек ГУР следует очистить от остатков масла и промыть его. Вместе с ним вымыть требуется и фильтр, расположенный на его горловине;
• Для промывки используется бензин, лучше всего опустить бак в тару с ним, перед этим выньте из горловины колбу сетки очищающей смазку. Тряпкой или щеткой удалите остатки масла со всех мест, где это возможно;
• После масляный бачек можно поставить на свое место, зафиксируйте его болтом к корпусу и подсоедините к нему патрубки, надежно притянув их хомутами;
• Далее влейте новое масло ГУР в систему, и совершите несколько оборотов руля в обе стороны, для того что бы система наполнилась смазкой;
• Проверьте заливаемый уровень масла в системе сервопривода, закрутите пробку и приступайте к последней процедуре;
• Следует завести автомобиль и проворачивать рулевое колесо, насос начнет прокачивать масло по системе ГУР, и смазка попадет в труднодоступные места. Далее снова проверьте уровень масла, он значительно снизится, поэтому потребуется еще раз его долить;
• Верните на место воздушный патрубок, который препятствовал снятию бачка, и процедура замены масла в гидроусилителе руля Рено Логан завершена.

Обратите внимание на цвет отработки, если он слишком темный, это может означать, что насос, прокачивающий смазочную жидкость по системе в скором времени выйдет из строя и его придется заменить. Во время работы, лопасти насоса изнашиваются и в масло попадают их мелкие частицы, которые и окрашивают его в темный цвет.

Замена масла в гидроусилителе руля – важный процесс, который напрямую влияет на работоспособность системы рулевого управления автомобилем.

Для стабильного функционирования механизмов используется смазка — специальное масло. С его помощью детали, подверженные частому трению, изнашиваются с меньшей скоростью, что напрямую влияет на срок службы гидравлического усилителя руля. Масло в ГУР можно заменить самостоятельно.

Инструкция по замене масла

Чтобы произвести самостоятельную замену, вам потребуется следующее:

• новое масло, не меньше двух литров;
• шприц на 20 кубов со шлангом;
• набор гаечных ключей;
• резервуар для сбора отработавшего вещества (автор видео — Юрий Кузьмин).

Процедура замены масла осуществляется на прогретом двигателе:

1. Сначала переднюю часть автомобиля нужно поддомкратить. Как вариант, авто можно загнуть на яму либо эстакаду.
2. Затем с помощью шприца осуществляется откачка отработавшего масла из бачка. Когда жидкость будет собрана, нужно демонтировать АКБ вместе с кожухом. Кроме того, необходимо произвести демонтаж и других пластмассовых элементов и деталей, чтобы получить доступ к шлангам, подключенным к рулевой рейке и насосу.
3. Все элементы системы необходимо внимательно осмотреть, чтобы определить возможные трещины в расширительном бачке либо следы утечки.
4. Затем расширительный бачок демонтируется из места установки.
5. Далее, от бачка следует отсоединить шланг, который идет к рулевой рейке, но перед этим нужно заглушить штуцер, на который этот шланг был установлен.
6. Теперь вам необходимо найти сливной шланг, он имеет меньшее сечение, чем заливной. Этот шланг также следует опустить в емкость для сбора отработки.
7. На следующем этапе вам потребуется помощник. Руль автомобиля нужно провернуть в разные стороны до упора, до того момента, пока все масло не выйдет из шланга в подготовленный резервуар с отработкой. Для ускорения данного этапа может завести мотор, но не забывайте о том, что попадание воздуха в насос может негативно отразиться на функциональности всей системы. Поэтому пока вы вращаете рулевое колесо, помощник должен понемногу добавлять масло в бачок, чтобы не допустить образования воздушной пробки. Если данная операция выполняется без помощника, то запускать мотор ни в коем случае нельзя. Руль вращается до тех пор, пока отработанное масло не перестанет выходить из шлангов.
8. Когда отработка полностью выйдет, на шланг нужно установить штуцер бачка и зафиксировать его с помощью хомута.
9. Теперь в расширительный бачок заливается новое масло до нужного уровня, заводится мотор, после чего руль опять нужно вращать в разные положения. При этом следите за объемом вещества в бачке, расходный материал нужно периодически добавлять. Данная процедура осуществляется до того момента, пока масло не перестанет уходить из резервуара, а на поверхности перестанут образовываться пузырьки воздуха. Если все действия были выполнены верно, что руль будет без проблем прокручиваться в любую сторону. Выполнив эти действия, производится сборка всех демонтированных элементов в обратном порядке. Надежно затяните все стяжные хомуты.

Фотогалерея «Самостоятельная замена масла»

Цена вопроса

Стоимость масла Elf Renaultmatic D2 на сегодняшний день составляет около 550 рублей за один литр. Цена зависит от магазина, в котором покупается продукт.

Как заменить жидкость ГУР Renault Logan

Жидкость ГУР в Renault Logan представляет собой масло, с помощью которого передается сопротивление от насоса ГУР к гидроцилиндру, а также смазывает все пары трения. Циркуляция масла происходит по связывающим узлы ГУР шлангам, включая расширительный пластмассовый бачок ГУР Рено Логан, который имеет отметки MIN и MAX для определения уровня.

Сама система ГУР является гидравлической системой Renault Logan, частью механизма рулевого управления, чтобы было легче крутить руль и задавать траекторию движения. При отказе ГУР управлять автомобилем возможно, но руль будет тяжело поворачивать, он станет тяжелым.

Уровень жидкости ГУР в Renault Logan можно определить по отметкам на расширительном пластмассовом бачке ГУР. В ходе эксплуатации жидкость ГУР Рено Логан может протекать в различных местах, чаще всего через шланги. В результате этого уровень масла ГУР будет падать.

Езда без жидкости в гидроусилителе Рено Logan подвергает риску поломки насоса ГУР, который стоит приличных денег, так как он станет работать насухую. Вследствие этого он получит серьезные повреждения и выйдет из строя. Насос ГУР в Renault Logan начинает работать, как только вы завели авто. Если ваш Renault Logan остался без масла в системе ГУР, то лучшим решением будет вызвать эвакуатор.

Интенсивная эксплуатация Рено Логан делает цвет масла ГУР со временем более темным, часто с запахом гари. Это повод задуматься о ее замене. Перегрев масла часто происходит при длительной фиксации руля в крайнем положении, вплоть до его закипания, давление в этом случае максимальное. Не стоит также оставлять авто при парковке на длительное время с вывернутым до упора рулем.

Быстрая профилактика и осмотр ГУР Renault Logan включает в себя: контроль уровня масла ГУР и его качества в расширительном бачке ГУР, проверку натяжения ремня привода на насос ГУР Рено Логан, оценку состояния шлангов — трещины, подтеки, запотевание, а также поиск протечек в местах соединений элементов ГУР.

Заменить жидкость в гидроусилителе Renault Logan можно двумя способами:

• частичная замена жидкости ГУР Рено Logan.
• полная замена жидкости ГУР Рено Logan.

Для частичной замены масла ГУР потребуется шприц (с трубкой) и само масло, столько, чтобы по окончанию работ оно перестало быть темным. Частичная замена жидкости ГУР в Renault Logan:

1. Откручиваем крышку расширительного бачка ГУР Рено Логан.
2. Шприцом с трубкой полностью откачиваем из бачка ГУР жидкость.
3. Заливаем в бачок новую жидкость, до уровня MAX.
4. Заводим двигатель и крутим рулем влево-вправо до крайнего положения.
5. Глушим двигатель и повторяем пункта №1 вновь, пока не получим требуемый результат — светлое масло.

Следующий метод замены масла ГУР в Рено Логан позволит добиться практически 100%-ой замены. Полная замена жидкости ГУР в Renault Logan:

1. Загнать на эстакаду, или поддомкратить авто так, чтобы вывесеть передние автомобильные колеса Рено Логан, с целью получения возможности легко их вращать на незаведенном двигателе.

• Забираем шприцем с трубочкой из бачка старое масло по максимуму.
• Теперь требуется определить по какому шлангу масло поступает в расширительный бачок ГУР Рено Логан — это обратка, а по какому уходит и идет к насосу ГУР.
• Собираем заглушку: понадобится кусок шланга 30-50 см.
• Собираем сливной шланг: штуцер + переходник + длинный шланг, такой длины (3-4 метра), чтобы было удобно сливать старое масло в тару.
• Отсоединяем шланг, по которому масло поступает в бачок (обратка).
• Теперь этот шланг удлиняем нашим сливный шлангом и направляем в заранее подготовленную тару.
• В тот отвод расширительного бачка ГУР надо установить подготовленную заглушку.
• Заливаем новую жидкость до отметки MAX.
• Не заводя двигатель, плавно крутим руль Рено до упора вправо-лево. В это время по сливному шлангу должна начать выходить старое масло ГУР, вместе с этим масло из бачка должно уйти в систему.
• Доливаем новое масло ГУР в бачок Рено Logan, затем снова вращаем колеса. Повторяем это до тех пор, пока из сливного шланга в тару не пойдет светлое масло.
• Теперь, чтобы прочистился насос ГУР заводим двигатель на 1-2 сек. В этот момент нельзя допустить полного ухода масла ГУР из бачка в систему и засоса воздуха! По сливному шлангу в этот момент снова должно выйти масло.
• Забираем остатки масла из бачка ГУР, чтобы была возможность снять шланг-заглушку. Отсоединяем от обратки сливной шланг, присоединяем обратку на место в бачку ГУР.
• Доливаем масло до уровня. Заводим двигатель, вращаем рулем, доливаем при необходимости еще масло. По прошествии некоторого времени проверьте уровень жидкости ГУР.

Еще раз напоминаем, чтобы система ГУР Рено Логан как можно дольше функционировала, избегайте длительной фиксации руля в крайнем положении при езде, не паркуйте авто с вывернутым до упора рулем. Это вызывает колоссальную нагрузку на нее, особенно в зимний период.

Всем известно о необходимости периодической замены технических жидкостей автомобиля. И если все более-менее понятно, то замену жидкости гидроусилителя рулевого управления многие представляют очень сложной процедурой, недоступной для автовладельца с минимальными слесарными навыками.

Типы гидроусилителей руля на Рено Логан

Автомобили оснащаются следующими типами гидроусилителей:

• ГУР с электронасосом. Принцип действия механизма заключается в том, что смазывающая жидкость прокачивается насосом. Он, в свою очередь, функционирует благодаря автомобильному генератору. Гидравлический «электроусилитель» функционирует по определённым фазам. Он дорог в эксплуатации и обслуживании, и, как правило, устанавливается на дорогие автомобили.
• ГУР МСВ с ременным насосом. Автомобили Renaut Logan с объёмом двигателя 4 и 1.6 литра на 75 и 87 л.с. оснащаются именно таким механизмом, облегчающим вращение рулевого колеса. Ремень со временем изнашивается, однако поставить новый не составит труда.

Что касается самого насоса, то на Логане устанавливается устройство классического образца. Оно хорошо зарекомендовало себя, благодаря стабильной работе и редким поломкам.

Когда надо менять масло?

Замена масла в гидроусилителе руля, согласно рекомендациям производителя, должна осуществляться каждые 2 года или 40 тыс. километров пробега. Периодичность замены меняется в зависимости от возраста автомобиля. Так, модели 2006, 2007, 2008, 2009, 2010 годов выпуска требуют более частого прохождения ТО и замены смазывающей жидкости. У старых авто оптимальным сроком станет пробег в 25–30 тысяч километров. Что касается более «свежих» моделей 2011, 2012, 2013, 2014, 2020, 2020, 2020 годов выпуска, то эти автомобили подлежат первой замене на отметке в 40 тысяч километров. А при покупке б/у автомобиля специалисты советуют сразу залить в ГУР новую смазку.

Проблемы могут возникнуть и до истечения рекомендованного срока замены жидкости. Например, когда смазка в бачке имеет насыщенный тёмный цвет, это сигнализирует о наличии в ней металлических частиц. Кроме того, такое масло пахнет горелым. Подобная жидкость подлежит моментальной замене. Также смазку следует поменять, когда транспортное средство достаточно долго не эксплуатировалось. Причиной является возникновение конденсата в системе гидравлического усиления руля, который в смешении с жидкостью образует эмульсию и способствует потере всех свойств смазки ГУРа.

Как заменить?

Перед заменой жидкости в Рено Логан 16 Кл и 8Кл подготовьте следующие инструменты:

• Само масло, минимум 2 литра.
• Шланг и шприц на 20 «кубиков».
• Ключи рожковые и торцевые.
• Ёмкость под слив «отработки», объёмом не менее 2 литров.

1. Процесс начинается с откачки из бачка отработанной жидкости с помощью двадцатикубового шприца.
2. Из расширительного бачка следует откачать всю жидкость целиком.
3. Транспортное средство загоняется на подъёмник, смотровую яму или эстакаду. Также можно «вывесить» переднюю часть авто с помощью домкрата или пеньков.
4. После опустошения бака отключается аккумулятор и кожух.
5. Далее демонтируются детали из пластика, которые затрудняют полный доступ к патрубкам рулевой рейки и гидронасоса.
6. Перед заливкой нового масла необходимо осмотреть всю систему ГУРа на предмет трещин, следов течи и потёков.
7. Если с «внутренностями» системы все в порядке, можно приступать к снятию полого бачка с креплений.
8. Далее от снятого бачка отсоединяется патрубок, который идёт от демонтированной детали к рулевой рейке. Штуцер, на который был надет патрубок, необходимо заизолировать. Также снимаются штуцеры, расположенные на бачке.
9. Под бачком устанавливается пустая тара, чтобы слить оставшиеся частицы жидкости из ГУРа.
10. Сливная трубка отличается от основного патрубка меньшим сечением.
11. Отсоединённая «магистраль» жидкости опускается в ранее подготовленную ёмкость для слива остатков.

После выполнения всех действий следует прокрутить руль вправо и влево до упора. Таким образом создаётся достаточный импульс, чтобы вручную прокачать все шланги и ёмкости в ГУРе, пока не сольётся жидкость. Для ускорения процесса запускается мотор автомобиля, и тем самым активируется гидрокомпенсатор. Однако эту операцию стоит выполнять с участием помощника: насос ГУР не в состоянии нормально функционировать при попадании воздуха. Это может привести к выходу из строя и дорогостоящим ремонтным работам. Нужно постоянно доливать смазку в бачок, тем самым, не давая воздушным массам попасть в систему.

Операция проводится до тех пор, пока из трубопровода, отвечающего за обратку, не потечёт жидкость малинового цвета. Когда начало течь светлое масло, процесс замены считается практически оконченным. Патрубок надевается на штуцер и закрепляется хомутом из пластика.

В гидроусилительный бачок заливается новая жидкость, и запускается силовой агрегат автомобиля. При работающем моторе следует провернуть руль вправо и влево до упора, следя за уровнем масла в бачке — периодически его потребуется доливать. Повторять процедуру до тех пор, пока масло перестанет исчезать из бачка, а на поверхности пропадут воздушные пузырьки.

После успешного окончания операции руль автомобиля будет легко «ходить» как вправо, так и влево. Если ожидаемая лёгкость так и не проявится, следует заглушить двигатель и тщательно проверить показания датчика давления ГУР. После устранения неполадок поворот руля становится легче. В завершение операции на место ставятся аккумулятор и пластиковые детали.

Причина подтекающего масла кроется в ненадёжной фиксации патрубков и трубок. Необходимо тщательно проверить места, где в качестве крепёжного элемента использовались стяжки из пластика, и с большей силой закрепить элементы.

Какое масло лить?

Масло в ГУР Рено Логан с мотором 16V и 8V существенно отличается от жидкостей других марок автомобилей.

Чтобы узнать, какое масло лить, и какое является оригиналом, нужно обратиться к мануалу по эксплуатации транспортного средства.

Что касается Рено Логан, то на заводе заливают Elf Renault Matic D2, такое же масло рекомендуют и при заменах.

• Mobil ATF 220 (320).
• Liqui Moly ATF 1100.
• Castrol ATF D2 (D3).

С использованием менее качественных аналогов повышается вероятность поломки транспортного средства: плохая жидкость приведёт к выходу из строя насоса внутри устройства. Большому риску подвержены помпа и клапаны внутри насоса. При выходе из строя этих элементов рациональным шагом станет замена жидкости на оригинальную и установка нового насоса.

Типы ГУР

Рулевой усилитель подразделяется на несколько видов:

• Стандартный насос, чей привод имеет ременную передачу.
• Для запуска электронасоса используется электродвигатель.
• Рейка рулевой системы является только электрической.

Конструкция Рено Логан спроектирована так, что использует лишь классическую начинку ГУРа, которая стала надёжной и проверена временем.

Для того, чтобы залить масло в ГУР на французской модели Renault Logan, его нужно купить.

Приобретая масло ГУР, следует знать, какой именно тип масла разрешен к использованию на данной марке авто.

Как выбрать насос и поменять ремень?

Ремень в гидроусилителя руля тоже подлежит замене. Автопроизводитель не даёт точного ответа на вопрос, через сколько времени его нужно менять, но опытные водители рекомендуют цифру в 100–150 тысяч километров пробега. Кроме того, ремень и масло заменяются в случае, если ГУР начинает гудеть. Возникновение посторонних шумов в работе автомобиля всегда свидетельствует о неисправности.

В некоторых случаях проблема кроется в насосе, и более рациональным решением станет покупка новой детали. Выбирая насос, нужно учитывать производителя и номер артикула, чтобы избежать подделки. Например, на Рено Логан рекомендуются насосы с кодами 491100699R и 7700435692 от фирмы Francecar. После замены детали и заливки нового масла, посторонние звуки в гидроусилителе руля пропадут.

Для замены ремня понадобится ключ на «14».

Операция осуществляется в пять действий:

1. Ослабляется затяжка крепёжных элементов насоса ГУР.
2. Раскручивается регулировочный болт, спецификация которого — уровень натяжения ремня.
3. Когда ремень ослаблен, можно приступать к его снятию со шкивов насоса ГУР, кондиционера и коленчатого вала транспортного средства.
4. Установка проводится в обратном порядке.
5. В завершение регулируется уровень натяжения ремня, который находится в насосе ГУР.

После замены насоса или ремня ГУР продолжает функционировать в штатном режиме, а давление масла в ГУР остаётся на стабильном уровне, необходимом для работы всей системы рулевого усиления.

Подводные камни

Самостоятельная замена масла, насоса или ремня в ГУРе автомобиля несёт ряд рисков:

• При разборке системы велика вероятность повреждения основных компонентов и механизмов. Прежде чем самостоятельно лезть под капот автомобиля, стоит посмотреть обучающие видео и фото по замене масла в ГУР.
• Стоимость оригинального насоса, ремня или масла не должна быть чрезмерно низкой. Так, если масла Мобил или Эльф продаются по низкой цене, то, скорее всего, это контрафакт. Использование некачественных жидкостей приведёт к выходу из строя сальников и самого насоса в целом, из-за чего на деталях будет скапливаться конденсат. «Запотевшие» элементы более подвержены выходу из строя, что приведёт к нестабильной работе и поломке гидроусилителя автомобиля. Покупка неоригинального насоса также приведёт к выходу из строя. В некоторых случаях поддельный насос легко вычислить — его размер не будет соответствовать нише, в которую должен устанавливаться.
• Чтобы ускорить процесс «промывки» ГУР, можно включить мотор авто. Важно не допустить подсос воздуха в насосе системы — это приведёт к поломке. Для предотвращения попадания воздуха в расширительный бачок нужно постоянно подливать масло.
• Заменяя детали, стоит предельно осторожно снимать нагнетательный компрессор. Шланги и патрубки могут «прикипать», и при неосторожном отсоединении велик риск оставить кольцо от шланга на месте соединения.

Доливка жидкости

Нужно установить двигатель на горизонтальной площадке. Затем нужно дать двигателю остыть. Находим бачок гидроусилителя. Он расположен в центральной части подкапотного пространства. Крепится при помощи хомута на кожухе вентилятора системы охлаждения.

Нужно проверить уровень в бачке. Для того, чтобы понять сколько необходимо долить, на его корпусе нанесены отметки Maxi и Mini. Что соответственно значит максимальный уровень и минимальный, необходимый для правильной работы системы. Во время работы двигателя жидкость может нагреваться, увеличиваясь в объеме. Поэтому на горячем двигателе проверка не рекомендуется, поскольку значение будет завышено, и при недостатке жидкости она все равно может находиться выше минимальной отметки.

Чтобы открыть крышку нужно повернуть ее против часовой стрелки.

Под крышкой расположен сетчатый фильтр. Иногда, при использовании некачественной жидкости, или если была долита от другого производителя, на нем может образовываться осадок. Нужно промыть фильтр перед обратной установкой.

Затем доливается жидкость. Лучше сделать так, чтобы ее уровень был на максимальной отметке.

Но не стоит слишком усердствовать и переполнять бачок. Для нормальной работы необходимо, чтобы ее количество находилось в допустимых пределах. Если в системе будет слишком много жидкости, то при нагревании она может расширятся, увеличивая давление в системе, что приведет к дорогому ремонту.

После этого нужно закрыть крышку. Если во время работы что-то протекло на корпус, то нужно удалить подтеки при помощи ветоши.

Замена жидкости ГУР. — бортжурнал Renault Logan 1,6 16v
