Автомобиль, как известно, относится к средствам передвижения, но никак не к предметам роскоши. Вот только стоимость некоторых диагностических и ремонтных операций заставляет в этом усомниться. Во многом это касается и популярных у нас японских машин.

Так что знание о том, как запускается самодиагностика «Тойоты», к примеру, может сэкономить вам немало средств. Особенно сложного в этой операции ничего нет, просто нужно быть внимательнее и точно следовать инструкциям. Так как сделать самодиагностику? «Тойота» – машина довольно новая (предполагается, что у вас не раритет), а потому в ней достаточно много электронных схем, которые в значительной степени облегчают данную задачу.

Основные сведения

В принципе, любой более-менее современный автомобиль имеет специальный блок самодиагностики двигателя. Как работает этот механизм? Довольно просто: электроника постоянно контролирует показатели приборов, сравнивая их с теми эталонными значениями, которые были заложены производителем. Если что-то не так, включается диагностическая программа, которая конкретно определяет, что именно вышло из строя. Грубо говоря, так и работает самодиагностика «Тойоты».

Только когда все элементы будут в порядке, обходная программа снимется, и движок начнет работать в штатном режиме. Заметим, что многим знакома светящаяся надпись «CHECK» или отдельная пиктограмма с изображением двигателя, которые сигнализируют о неисправности. Если поломка была устранена, изображение или пиктограмма гаснут.

В общем, это и есть самодиагностика. «Тойота» в этом плане является очень «дружелюбным» автомобилем, так как все сразу видно на приборной панели (в большинстве случаев), да и сами японцы позаботились о наличии нормальных, подробных руководств и рекомендаций, в которых описываются все возможные коды ошибок, что сильно облегчает жизнь работникам сервисов и рядовым автомобилистам.

Обзор неисправностей и способы их ремонта

Помимо поломок, характерных для всего семейства S производителя Тойота, мотор 4S FE имеет следующие неполадки:

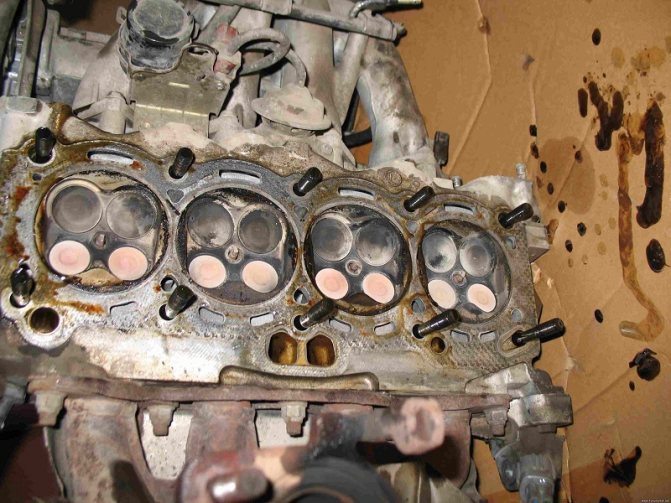

Ремонт 4S-FE

Мотор в принципе неприхотлив к качеству топлива и моторного масла.

Чем полезна эта операция?

Важно помнить, что данные о случившейся ошибке в обязательном порядке заносятся в память бортового компьютера. Если его питание не прерывалось (не снимался аккумулятор, к примеру), эти данные можно считать с панели приборов (Toyota) или вытащить из самого компьютера (Nissan). При некоторых неисправностях двигатель сразу заглохнет, но в некоторых случаях, когда неполадка позволяет эксплуатацию машины, код ошибки просто записывается во внутреннюю память компьютера.

Это очень удобно, так как впоследствии можно будет узнать всю подноготную о состоянии своего автомобиля. Собственно, этим и хороша самодиагностика. «Тойота», таким образом, выгодно отличается от прочих иномарок тем, что можно сильно сэкономить на выяснении причин, по которым проявляются различные неполадки.

Кроме того, так можно выяснять причины, по которым машина время от времени ведет себя ненормально. К примеру, остановились вы из-за заглохшего двигателя посреди дороги. Повернули пару раз ключ в замке зажигания – мотор спокойно завелся, машина поехала дальше. Что это было? «На глазок» вы точно ничего не узнаете, но если посмотрите содержимое памяти бортового компьютера, все станет понятно. Как запускается самодиагностика «Тойоты»? Давайте узнаем!

Компьютерная диагностика

Сканеры необходимы для проведения диагностики ЭБУ и всех узлов автомобиля.

Лучший результат достигается при проверке на профессиональных дилерских устройствах.

Обычному водителю в большинстве случаев достаточно простейшего сканера для считывания неисправностей с систем управления двигателем.

Общие коды ошибок Рав 4 определяются по OBDII-протоколу.

Чтобы считать неисправности в работе автомобиля, мастер должен произвести следующие действия:

1. Отключить зажигание в автомобиле, соединить диагностический разъем со сканирующим устройством.
2. Подключить к ноутбуку, компьютеру или смартфону через кабель или Bluetooth-соединение.
3. Запустить диагностирующую программу, выбрать данные по автомобилю: модель, марку, год выпуска.
4. Завести машину, дождаться окончания процесса диагностики.
5. На экране устройства будет выведен список кодов шибок, накопленных в ЭБУ. Нужно зафиксировать перечень и расшифровку к нему.
6. Произвести удаление ошибок.
7. Начать повторное испытание. Зафиксировать получившийся список ошибок, который будет отличаться от прошлого.
8. Если анализ проводится профессионалами, следующий этап состоит из динамического сканирования, которое позволит выявить ключевые нормы эксплуатации двигателя. Для этого мастер запускает двигатель и производит диагностику.
9. Следом осуществляется анализ остальных ведущих систем Рав 4: тормозов, АКПП, противоугонной, климатической систем и т.д.
10. По завершении проверки работа двигателя останавливается, а сканер разъединяется.

Диагностический разъем Рав 4
И только после этого мастер анализирует, устраняет ошибки, выявленные в процессе диагностики.

Начало диагностики

Под капотом «Тойоты» есть специальный разъем для диагностики. С виду это такая пластиковая коробка, на которой написано DIAGNOSTIC. Нужно открыть ее крышку, чтобы увидеть на ее обратной стороне подробную маркировку всех выводов. После этого берется любой подходящий кусок провода, которым замыкаются разъемы «ТЕ1» и «Е1». Садитесь за руль машины, включаете зажигание (обязательно нужно выключить кондиционер и печку), после чего внимательно следите за лампой «CHECK».

Так вот, сразу после включения зажигания она должна начать моргать. Если лампа непрерывно моргнула два и более раз, то память компьютера пуста. Вынимаете перемычку, закрываете диагностический блок и едете по своим делам дальше.

Коды самодиагностики TOYOTA

Где количество импульсов равно коду неисправности. Его параметры следующие. Ширина импульса — 0,5 секунд. Пауза между импульсами — 0,5 секунд. Пауза между кодами — 2,5 секунды. Пауза между сериями кодов — 4,5 секунды.

1 – Норма. 2 – Неправильный сигнал датчика потока всасываемого воздуха или, если его нет, датчика давления во впускном коллекторе. 3 – Неправильный сигнал от коммутатора. 4 – Неправильный сигнал датчика температуры охлаждающей жидкости двигателя. 5 – Неправильный сигнал датчика кислорода или неисправен компенсирующий резистор на корпусе ТНВД. 6 – Неправильный сигнал датчика числа оборотов двигателя (датчик оборотов вала ТНВД). 7 – Неправильный сигнал датчика положения дроссельной заслонки. 8 – Неправильный сигнал датчика температуры всасываемого воздуха.

9 – Неправильный сигнал датчика скорости автомобиля.

Таблица двухзначных кодов бензиновых двигателей «Toyota» (тип 09)

Ширина импульса — 0,5 секунд. Пауза между импульсами — 0,5 секунд. Пауза между десятками и единицами — 1,5 секунды. Пауза между кодами — 2,5 секунды. Пауза между сериями кодов — 4,5 секунды.

12 — Датчик положения коленчатого вала (P0335) 13 — Датчик положения коленчатого вала (P0335, P1335) 14 — Система зажигания, катушка №1 (P1300) и №4 (P1315) 15 — Система зажигания, катушка №2 (P1305) и №3 (P1310) 16 — Система управления АКПП 18 — Система VVT-i — фазы (P1346) 19 — Датчик положения педали акселератора (P1120) 19 — Датчик положения педали акселератора (P1121) 21 — Кислородный датчик (P0135) 22 — Датчик температуры охлаждающей жидкости (P0115) 24 — Датчик температуры воздуха на впуске (P0110) 25 — Кислородный датчик — сигнал бедной смеси (P0171) 27 — Кислородный датчик №2 31 — Датчик абсолютного давления (P0105, P0106) 34 — Система турбонаддува 35 — Датчик давления турбонаддува 36 — Датчик CPS (P1105) 39 — Система VVT-i (P1656) 41 — Датчик положения дроссельной заслонки (P0120, P0121) 42 — Датчик скорости автомобиля (P0500) 43 — Сигнал стартера 47 — Датчик положения дополнительной дроссельной заслонки 49 — Датчик давления топлива (D-4) (P0190, P0191) 51 — Состояние выключателей 52 — Датчик детонации (P0325) 53 — Сигнал детонации 55 — Датчик детонации №2 58 — Привод SCV (D-4) (P1415, P1416, P1653) 59 — Сигнал VVT-i (P1349) 71 — Система EGR (P0401, P0403) 78 — ТНВД (D-4) 89 — Привод ETCS (P1125, P1126, P1127, P1128, P1129, P1633) 92 — Форсунка холодного пуска (D-4) (P1210) 97 — Форсунки (D-4) (P1215) 98 — Датчик разрежения в вакуумном усилителе тормозов (C1200)
Коды неисправностей дизельных двигателей (Toyota)
12 — Датчик положения коленчатого вала 13 — Датчик частоты вращения 14 — Клапан регулировки угла опережения впрыска 15 — Сервопривод дроссельной заслонки 17 — Сигнал блока управления 18 — Электромагнитный перепускной клапан 19 — Датчик положения педали акселератора 22 — Датчик температуры охлаждающей жидкости 24 — Датчик температуры воздуха на впуске 32 — Корректирующие резисторы 35 — Датчик давления наддува 39 — Датчик температуры топлива 42 — Датчик скорости автомобиля 96 — Датчик положения клапана EGR

Коды неисправностей АКПП (Toyota)

Коды самодиагностики считываются по числу вспышек индикатора «O/D OFF» при замкнутых выводах «TE1»-«E1» разъема DLC1 под капотом или «TC»-«CG»разъема DLC3 под приборной панелью и включенном зажигании (при этом должно быть разрешено включение повышающей передачи — «O/D OFF» не горит).

11 — Норма 37 — Датчик частоты вращения входного вала АКПП (Р1705) 38 — Датчик температуры рабочей жидкости АКПП 42 — Датчик скорости (или датчик частоты вращения выходного вала) (Р0500) 44 — Датчик скорости (или датчик частоты вращения заднего выходного вала) 46 — Соленоид управления давлением гидроаккумулятора (Р1765) 61 — Датчик скорости (или датчик частоты вращения переднего выходного вала) 62 — Соленоид №1 (Р0753) 63 — Соленоид №2 (Р075 64 — Соленоид муфты блокировки гидротрансформатора (Р0773) 67 — Датчик частоты вращения входного вала АКПП 68 — Соленоид управления муфтой блокировки гидротрансформатора 73 — Соленоид муфты блокировки межосевого дифференциала

Коды неисправностей SRS (Toyota)

Коды самодиагностики считываются аналогично прочим, по числу вспышек индикатора «SRS» при замкнутых выводах «TC»-«E1» разъема DLC1 под капотом или «TC»-«CG» разъема DLC3 под приборной панелью и включенном зажигании.

тирание кодов должно происходить при выключении зажигание. Если коды сохраняются, необходимо провести процедуру очистки: — подсоединть два провода к выводам «TC» и «AB» — включить зажигание и подождать не менее 6 секунд — поочередно, раз в секунду, замыкать на массу выводы «TC» и «AB» (пауза между замыканием — менее 0,2 секунды) — после третьего замыкания вывода «TC» индикатор должен замигать с высокой частотой — значит коды стерты. Никогда не стирайте код сигнала неисправности системы подушки безопасности не проверив и не выяснив значение!Ts

11 — Воспламенитель ПБ водителя (замыкание на массу) 12 — Воспламенитель ПБ водителя (замыкание на питание) 13 — Воспламенитель ПБ водителя (замыкание в цепи) 14 — Воспламенитель ПБ водителя (разрыв в цепи) 15 — Передний правый датчик SRS (замыкание или разрыв в цепи) 15 — Передний правый датчик SRS (замыкание на массу или питание) 16 — Передний левый датчик SRS (замыкание или разрыв в цепи) 16 — Передний левый датчик SRS (замыкание на массу или питание) 31 — Неисправность блока управления SRS 51 — Воспламенитель ПБ пассажира (замыкание на массу) 52 — Воспламенитель ПБ пассажира (замыкание на питание) 53 — Воспламенитель ПБ пассажира (замыкание в цепи) 54 — Воспламенитель ПБ пассажира (разрыв в цепи) 61 — Воспламенитель преднатяжителя ремня водителя (замыкание на массу) 62 — Воспламенитель преднатяжителя ремня водителя (замыкание на питание) 63 — Воспламенитель преднатяжителя ремня водителя (замыкание в цепи) 64 — Воспламенитель преднатяжителя ремня водителя (разрыв в цепи) 71 — Воспламенитель преднатяжителя ремня пассажира (замыкание на массу) 72 — Воспламенитель преднатяжителя ремня пассажира (замыкание на питание) 73 — Воспламенитель преднатяжителя ремня пассажира (замыкание в цепи) 74 — Воспламенитель преднатяжителя ремня пассажира (разрыв в цепи)

Коды неисправностей ABS (Toyota)

Считывание кодов (модели с разъемом DLC1) — Включите зажигание. — Перемкните выводы «ТС» и «E1» разъема DLC1. — Снимите перемычку с выводов «WA» и «WB» разъема DLC1. — Через 4 секунды считайте код по количеству вспышек индикатора. — Снимите перемычку с выводов «TC» и «E1». — Установите перемычку на выводы «WA» и «WB». Сброс кодов (модели с разъемом DLC1) — Включите зажигание. — Перемкните выводы «ТС» и «E1» разъема DLC1 (автомобиль неподвижен). — Нажмите на педаль тормоза восемь или более раз в интервале трех секунд. — Индикатор должен выводить код нормы (мигать 2 раза в секунду). — Выключите зажигание. — Снимите перемычку с выводов «TC» и «E1». — Убедитесь, что индикатор ABS погас.

Считывание кодов (модели с разъемом DLC3) — Перемкните выводы «ТС» и «CG» разъема DLC3. — Включите зажигание. — Через 4 секунды считайте код по количеству вспышек индикатора. — Снимите перемычку с выводов «TC» и «CG«. Сброс кодов (модели с разъемом DLC3) — Перемкните выводы «ТС» и «CG» разъема DLC3. — Включите зажигание. — Нажмите на педаль тормоза восемь или более раз в интервале трех секунд. — Индикатор должен выводить код нормы (мигать 2 раза в секунду). — Снимите перемычку с выводов «TC» и «CG».

11 Обрыв цепи реле электромагнитного клапана 12 Короткое замыкание в цепи реле э/м клапана 13 Обрыв в цепи реле электронасоса 14 Короткое замыкание в цепи реле электронасоса 15 Короткое замыкание в цепи или обрыв цепи TRAC solenoid reley 21 Обрыв или короткое замыкание в э/м клапане переднего правого колеса 22 Обрыв или короткое замыкание в э/м клапане переднего левого колеса 23 Обрыв или короткое замыкание в э/м клапане заднего правого (левого) колеса 24 Обрыв или короткое замыкание в э/м клапане заднего левого (правого) колеса 31 Неисправность датчика частоты вращения переднего правого колеса 32 Неисправность датчика частоты вращения переднего левого колеса 33 Неисправность датчика частоты вращения заднего правого колеса 34 Неисправность датчика частоты вращения заднего левого колеса 35 Обрыв в датчике скорости переднего левого/заднего правого колес 36 Обрыв в датчике скорости переднего правого/заднего левого колес 37 Неисправны ступицы заднего моста 41 Слишком высокое или слишком низкое напряжение аккумуляторной батареи 43 Неисправность в цепи датчика замедления 44 Обрыв или короткое замыкание в цепи датчика замедления 49 Обрыв в цепи выключателя стоп-сигналов 51 Короткое замыкание или обрыв цепи питания электронасоса 52 Блокирован двигатель насоса гидравлического регулирующего блока 71 Низкий уровень сигнала от датчика частоты вращения переднего правого колеса 72 Низкий уровень сигнала от датчика частоты вращения переднего левого колеса 73 Низкий уровень сигнала от датчика частоты вращения заднего правого колеса 74 Низкий уровень сигнала от датчика частоты вращения заднего левого колеса 75 Неправильное изменение сигнала от датчика частоты вращения переднего правого колеса 76 Неправильное изменение сигнала от датчика частоты вращения переднего левого колеса 77 Неправильное изменение сигнала от датчика частоты вращения заднего правого колеса 78 Неправильное изменение сигнала от датчика частоты вращения заднего левого колеса 79 Неисправность датчика замедления

Коды неисправностей системы 4WS (Toyota)

Коды самодиагностики считываются по числу вспышек индикатора «4WS» при замкнутых выводах «TC»-«E1» разъема DLC1 под капотом и включенном зажигании

11 Электронный блок управления 4WS 12 Неисправность главного электродвигателя заднего рулевого механизма 13 Неисправность привода управления рулевым механизмом 21 Короткое замыкание в системе главного электродвигателя 22 Разрыв цепи в системе главного электродвигателя 23 Блокировка главного электродвигателя 24 Неисправность в работе главного электродвигателя 31 Разрыв в системе электродвигателя заднего хода 32 Неисправность в работе электродвигателя заднего хода 41 Неисправность датчика частоты вращения левого переднего колеса 42 Неисправность датчика системы 4WS 43 Неверная работа датчика системы 4WS

Стоит знать

Современные диагностические блоки делят неисправности на два типа: легкие и тяжелые, причем в первом случае они не забивают память бортового компьютера кодами ошибок. Так, если простая неисправность по какой-то причине исчезла, то никаких записей об этом не останется. Нередко бывает, что после езды по плохой, грязной дороге «Джеки Чан» начинает сигнализировать о неисправности системы ABS. Бортовой компьютер сразу же отключит ее. Но стоит только нормально помыть машину после такой поездки, как контакты очистятся, и все придет в норму без какого-либо ремонта.

На какой модели чаще всего таким образом заканчивается самодиагностика? «Тойота Королла» некоторых серий – наиболее яркий пример, такие машины совершенно неприспособленны к движению по отечественным дорогам.

Тюнинг двигателя Toyota 4S-FE

Чип-тюнинг. Атмо. Турбина

Доработка двигателя 4S задача жутко непростая и нелогичная, но сделать что то нужно, поэтому ставим забор холодного воздуха, на выхлоп паук 4-2-1 и полный прямоточный выхлоп, Apexi S-AFC II и получим до 10 л.с. Дальше лезть смысла нет абсолютно ибо автомобиль не будет слезать с подъемника. По поводу турбины, вопрос наддува периодически мешает уснуть владельцу 4S мотора, но давайте думать здраво, 4S-FE не выдержит давление и под замену пойдет весь низ, вместо него ставится легкая ковка под низкую СЖ, головка потребует портинга, установки легких увеличенных клапанов, замены распредвалов, говоря проще, заводским останется только блок цилиндров. К этому плюсуем турбокит, форсунки, выхлоп и настройку. Самый правильный тюнинг 4S-FE это замена на изначально быстрый и надежный 3S-GTE.

РЕЙТИНГ ДВИГАТЕЛЯ: 3+

<<�НАЗАД

Некоторые коды ошибок

Приведем пример: вспышка/пауза, затем снова вспышка, за которой следует длинная пауза и обычная вспышка, указывает на ошибку №21. Другой пример: если после мигания идет длинная пауза, затем снова моргание и пауза, за которой опять идет вспышка, то это – ошибка №12. Заметим, что каждый мотор компании Toyota имеет свою таблицу кодов ошибок. Но тут следует помнить, что большинство моторов в этом отношении практически не отличаются друг от друга, так как во многих моделях просто не предусмотрено некоторых сигналов.

Кроме того, в большинстве случаев у них разные эталоны проверки: на одной модели прибор может выдавать 0,45 вольт, а на другой – уже 0,5. Все это мы говорим для того, чтобы вы четко уяснили: принципиальных различий в запуске диагностики нет, отличаются только коды и запрограммированные на заводе эталонные значения.

Наиболее простая таблица кодов неисправностей наблюдается на старых авто японской компании. Если автомобиль исправен, то он просто моргает лампочкой, причем промежуток между вспышками составляет три секунды. Все неисправности определены всего десятью кодами, так что в этом случае происходит предельно легкая самодиагностика. «Тойота Королла» первых семейств обладает именно такой упрощенной системой.

Коды неисправностей двигателей и методы их стирания

Коды неисправностей бензиновых двигателей (Toyota)

12 — Датчик положения коленчатого вала (P0335) 13 — Датчик положения коленчатого вала (P0335, P1335) 14 — Система зажигания, катушка №1 (P1300) и №4 (P1315) 15 — Система зажигания, катушка №2 (P1305) и №3 (P1310) 16 — Система управления АКПП 18 — Система VVT-i — фазы (P1346) 19 — Датчик положения педали акселератора (P1120) 19 — Датчик положения педали акселератора (P1121) 21 — Кислородный датчик (P0135) 22 — Датчик температуры охлаждающей жидкости (P0115) 24 — Датчик температуры воздуха на впуске (P0110) 25 — Кислородный датчик — сигнал бедной смеси (P0171) 27 — Кислородный датчик №2 31 — Датчик абсолютного давления (P0105, P0106) 34 — Система турбонаддува 35 — Датчик давления турбонаддува 36 — Датчик CPS (P1105) 39 — Система VVT-i (P1656) 41 — Датчик положения дроссельной заслонки (P0120, P0121) 42 — Датчик скорости автомобиля (P0500) 43 — Сигнал стартера 47 — Датчик положения дополнительной дроссельной заслонки 49 — Датчик давления топлива (D-4) (P0190, P0191) 51 — Состояние выключателей 52 — Датчик детонации (P0325) 53 — Сигнал детонации 55 — Датчик детонации №2 58 — Привод SCV (D-4) (P1415, P1416, P1653) 59 — Сигнал VVT-i (P1349) 71 — Система EGR (P0401, P0403) 78 — ТНВД (D-4) 89 — Привод ETCS (P1125, P1126, P1127, P1128, P1129, P1633) 92 — Форсунка холодного пуска (D-4) (P1210) 97 — Форсунки (D-4) (P1215)

Важное замечание

Важно запомнить одно простое правило: все двигатели японского концерна изначально комплектуются практически одинаковыми программами диагностики. Однако из-за конструкционных различий, которые могут проявляться даже в пределах одного семейства той же «Короллы», сигналы будут совершенно разными.

Приводить их на страницах этой статьи совершенно бессмысленно, так как эти данные должны иметься в руководстве по эксплуатации непосредственно вашей машины. Настоятельно не рекомендуем пользоваться данными от других моделей, так как при таком подходе вы вполне можете совершенно неправильно диагностировать возникшую именно в вашем автомобиле неполадку.

Различия диагностических блоков

На старых автомобилях «Тойота» блока диагностики нет, зато имеется свободно болтающаяся «фишка» с двумя контактами, защищенная пластиковым колпачком. Собственно, ее выходы аналогичны разъемам «Е1» и «ТЕ1» новых машин. Если вообще ничего нет, то можно взять лампу на 12В и два проводка: один из них заземляется об корпус, а вторым вы должны касаться всех «подозрительных» разъемов. Не беспокойтесь: при этом вы ничего не сожжете.

Когда вы все же отыщете «ТЕ1», то лампа на приборной панели сразу потухнет, а бортовой компьютер начнет выдавать код неисправности. Учтите, что при соединении выводов «Е1» и «ТЕ1» будет запущена не только диагностика EFI, но и проверка некоторых сторонних блоков.

Очистка памяти от предыдущих показаний

Как правило, для этого нужно вытащить предохранитель HAZ-HORN, а в других моделях – STOP (смотрите руководство по эксплуатации своего автомобиля). Иногда встречается вариант EFI. Впрочем, все можно сделать проще: на полминуты скинуть минусовую клемму аккумуляторной батареи, после чего память с гарантией обнулится. Вот только при этом сотрется и память в климатической установке и часах. И еще, если у вас авто 1998 года или новее, такая жесткая очистка способна вызвать проблемы с работой многих систем, причем продлиться все это может до нескольких дней.

Объясняется это просто: современные машины могут подстраиваться под конкретную манеру вождения, причем данные также сохраняются в памяти бортового компьютера. Впрочем, есть у этого явления и сугубо положительная сторона. Многие из нас покупают автомобиль после одного-двух хозяев, причем техника их вождения далеко не всегда была удовлетворительной. Такая машина может поедать прорву бензина, неадекватно реагировать на педаль газа. Словом, ведет она себя плохо и явно «напрашивается» на поездку в сервис.

Но перед этим вы вполне можете попытаться сбросить память. Как показывает практика, этого зачастую бывает вполне достаточно. В этом случае вы не только сэкономите свои деньги, но и приобретете немаловажный опыт. Но как сделать самодиагностику? «Тойота», как мы уже говорили, особых сюрпризов в этом плане не преподносит, так что ничего особенно сложного вас не ждет.

Общий порядок диагностики ABS и TRC

Делается это в следующем порядке:

• Включите зажигание, не запуская при этом мотор автомобиля. Если есть блокировки дифференциалов, их нужно отключить, иначе самодиагностика двигателя «Тойота» попросту не запустится из-за программных ограничений.
• Найдите блок диагностики DLC 1 (как мы и говорили, он расположен под капотом), после чего по приведенному выше «рецепту» вставьте туда перемычку из провода или проволоки. Заметим, что модель MR-2 не имеет требуемых нам разъемов в DLC 1. Ищите в этом случае болтающийся «медальон» с разъемами, который будет висеть возле двигателя. На корпусе должно быть написано ABS.
• Начнет моргать лампа ABS, по сигналам которой нужно определить конкретную неисправность.
• После этого можно очистить память компьютера. Нужно включить зажигание, выключить блокировки дифференциалов (если есть), а затем быстро нажать на педаль тормоза, причем интервал между нажатиями не должен превышать трех секунд. Когда память будет полностью очищена, диагностическая лампа начнет мигать с промежутками между морганиями в 0,5 секунд.

В общем-то, так и производится самодиагностика АБС «Тойота». Перемычка с DLC 1 убирается, после чего на место устанавливается штатная деталь. А в случае с ABS, блок приводится в исходное состояние.

Неисправности и ремонт двигателя 4S-Fi/4S-FE

Двигатель Toyota 4S младший в линейке поздней S-серии, два других это 2.0л. 3S и 2.2 л. 5S. Мотор пришел на смену старому 1.8 литровому 1S и представляет собой абсолютно точную копию мотора 3S, отличие заключается в уменьшенном диаметре цилиндров (с 86 мм до 82.5 мм), впусном и выпускным коллекторах. Сперва, в 1987 году появился 4S-Fi с одноточечным впрыском (моновпрыск), а в 90-м году ему на смену пришел 4S-FE с распределенным впрыском. К плюсам мотора стоит отнести то, что при обрыве ремня ГРМ, 4S клапана не гнет. Тем не менее, испытывать судьбу не стоит, раз в 100 тыс. км извольте заменить ремень. В отличие от 3S, над мотором не велась сумасшедшая работа по совершенствованию и существует всего три его версии, о них ниже.

Модификации двигателя Toyota 4S

1. 4S-Fi — первая версия двигателя, моновпрысковая, степень сжатия 9.3, мощность 105 л.с. Двигатель производился до 91-го года. 2. 4S-FE Gen 1 — вторая версия, распределенный впрыск, мощность возросла до 115 л.с. Мотор находился в производстве с 1989 по 1999 год и устанавливался на Toyota Corona. 3. 4S-FE Gen 2 — последняя версия 4S, вышла в свет в 95-том и производилась до 1999 года. Возросла степень сжатия до 9.5, мощность достигла 125 л.с.

Неисправности и их причины

Неисправности 4S двигателя в точности повторяют проблемы с 3S, моторы идентичны. О плюсах и минусах Toyota 3S двигателей можно прочитать ТУТ.

Подводя итог, двигатель Toyota 4S самый обыкновенный мотор 90-х, довольно ресурсный, пробег 300 тыс и больше не редкость. Оптимальный вариант для спокойного передвижения из точка А в точку Б. В будущем, 4S-FE был заменен новым 1ZZ-FE.

Диагностика коробки

Все вышесказанное относилось в основном к снятию показаний с двигателя. А как же самодиагностика АКПП «Тойота»? В общем-то, особых отличий (кроме кодов ошибки, конечно же) нет:

• Включите зажигание, но не заводите сам автомобиль. При этом сразу же должна загореться лампа АКПП и погаснуть через три секунды. Если этого не наблюдается, то придется с пристрастием проверить все предохранители, а также физическую целостность самой лампы и проводов.
• Выключите зажигание. На всем том же разъеме DLC 1 нужно соединить не раз упомянутые выводы «Е1» и «ТС». Включите ручной тормоз, а сразу после этого заведите мотор. Теперь индикатор АКПП должен моргать с частотой четыре раза в секунду.
• Начинайте движение по прямой: вам предстоит разогнаться не менее чем до 80 км/час. Если индикатор продолжает мерцать с той же частотой, значит с датчиками скорости все в порядке. В противном случае проверку предстоит продолжить.
• Остановите автомобиль. После этого необходимо убрать перемычку между «TS» и «Е1» и установить ее между «Е1» и «ТС». Читаем коды. Если кодов больше двух, то между ними будет интервал в 2,5 секунды.
• Снова очистите память способом, который указан выше.

Вот так выполняется самодиагностика АКПП «Тойота». В некоторых моделях автомобилей бывает непросто отыскать блок EFI. Как правило, он находится под передним пассажирским сиденьем или на левой стойке кузова. В его металлическом корпусе есть хорошо заметное отверстие, через которое можно легко увидеть два светодиода: красный и зеленый, при помощи которых выдаются коды ошибок. Красный светодиод в этом случае выдает десятки единиц, а зеленый – единицы.

Кроме того, там же есть разъем под отвертку, при помощи которого можно выбирать режим проверки. Перед началом проверки нужно убедиться, что эта ручка до упора провернута по часовой стрелке.

Характеристики двигателя Тойота 4S

Прочие диагностические схемы

Есть еще две схемы, используемые на некоторых моделях автомобилей этой фирмы (в частности, этим характеризуется самодиагностика «Тойота Марк 2»). Как правило, используются они на машинах раннего выпуска. Проводить эту операцию следует в таком порядке:

• Включите зажигание. После этого убедитесь, что загорелись оба диода: если этого не произошло, придется искать обрывы проводов или иные неисправности.
• Воспользовавшись отверткой, передвиньте ручку вправо до упора.
• В порядке очереди должны высветиться следующие коды: 23, 24 и 31. Впрочем, могут появиться и другие ошибки. Если это произошло, советуем их записать.

Как мы уже говорили, красный светодиод – десятка, зеленый – единица. К примеру, «23» будет выглядеть так: сначала два раза моргнет лампочка зеленого цвета, а затем три раза – красного. Важно! Если машина исправна, то после появления трех вышеозначенных кодов будет длинная пауза, а затем снова те же самые сигналы. И так будет продолжаться до бесконечности. В частности, этим характеризуется «Тойота Карина», самодиагностика которой из-за такой цикличности некоторыми механиками воспринимается неадекватно, так как они видят в повторяющихся сигналах ошибки.
Если все в порядке, нажмите и отпустите педаль акселератора. Должны остаться сигналы 24 и 31. В случае если появятся какие-то ошибки самодиагностики «Тойота», нужно их записать. После этого заводите машину. Может остаться только сигнал 31, но чаще мигает 24 и 31 (в частности, так проходит самодиагностика «Тойота Камри»). Как и в предыдущем случае, запишите (в случае их появления) дополнительные коды.

Включите и снова выключите систему кондиционирования. После этого должны появиться сигналы 44 и 24 (или один 44). Запишите иные команды (если есть) и заглушите мотор. После этого сотрите память. Для этого нужно выключить зажигание и повернуть ручку отверткой поочередно в каждое крайнее положение (начиная с левого, конечно же), выдержав ее в каждом случае не менее двух секунд. Запомните, что снятие аккумуляторной батареи помогает далеко не всегда, так как некоторые старые блоки могут «держать» показатели на протяжении суток.

Технические особенности мотора 4S-FE

Двигатель 4С-ФЕ состоит из блока цилиндров, изготовленных из чугуна с уменьшенным, в сравнении с предшественниками, диаметром цилиндров. При срыве ремня ГРМ клапана не загибает, так как они не встречаются с поршнями. Рекомендуют смену ремня после пробега в 100000 км. Изменение одноточечного впрыска на распределительный впрыск позволило уменьшить расход топлива. Схема установки двигателя как поперечная, так и продольная.

Вторая диагностическая схема

Во втором случае используется схема в пять режимов, которую иногда можно встретить в некоторых новых автомобилях. Там все те же самые светодиоды и ручка, но работать с ними следует несколько иначе. Таким подходом отличается «Тойота Авенсис». Самодиагностика этого автомобиля выполняется в следующем порядке:

• Как и в прошлом случае, убедитесь, что ручка повернута вправо до упора.
• Затем включите зажигание, не заводя при этом двигатель.
• Селектор выбора режима также нужно повернуть до упора по часовой стрелке.

После этого в нормальном состоянии кратковременно загораются оба диода, а затем следует длинная пауза. Затем селектор поворачивается влево, после чего можно включить первый режим. Если вы этого не сделаете, снова последует кратковременная вспышка и пауза, после которой может быть активирован второй режим. Таким образом можно добраться до пятого варианта диагностики.
