Комплект реечных электростеклоподъёмников «ФОРВАРД» ВАЗ 2110-2112, 2170-2172, Лада-Приора (на 2 передние двери)

На старых моделях автомобилей ВАЗ, таких как «Классика», «восьмерки» и «девятки», электрические стеклоподъемники с завода штатно не устанавливались, водителю и пассажирам приходилось опускать дверные стекла в машине вручную, что в общем-то неудобно.

Но сейчас для этих автомобилей электростеклоподъемники (ЭСП) выпускают различные фирмы, а многие авторемонтные мастерские могут за умеренную плату установить механизмы. Установка стеклоподъемников своими руками – дело несложное, и те автовладельцы, которые имеют слесарные навыки и не желают переплачивать, выполняют такую работу самостоятельно.

Неисправности механических стеклоподъемников ВАЗ

Механические стеклоподъемники (МСП) ВАЗ со временем могут выйти из строя, механизм перестает работать – стекло не опускается и не поднимается. Причин неисправности МСП может быть несколько:

• обрываются тросики;
• в направляющие стекла попадают посторонние предметы;
• изнашивается редуктор МСП.

Производить ремонт механических стеклоподъемников на вазовских автомобилях не имеет смысла, так как эти детали по цене очень недорогие, и если случилась поломка, то лучше сразу установить ЭСП, хотя бы на передние двери.

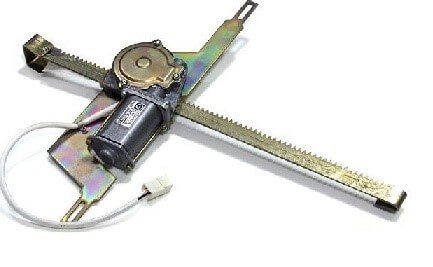

Производители электростеклоподъемников для вазовских автомобилей

ЭСП для автомашин ВАЗ 2101-07 и 2108-2115 производят различные фирмы – механизмы могут иметь разную конструкцию, продаваться комплектами на две или четыре двери. По одному жигулёвские электростеклоподъемники почти никогда не продаются, в магазинах можно встретить только лишь отдельно моторчики ЭСП. Среди наиболее известных производителей стеклоподъемных электрических механизмов можно отметить:

• Катран (2104-05-07) ;
• Granat (2104/2105/2107);
• Форвард (2108-09-099);
• SPAL DE LUX (2110-11-12);
• Беркут (2110/2112).



На автомобили «Жигули» промышленностью выпускается несколько видов ЭСП, и электростеклоподъемники могут быть:

• планочного;
• реечного;
• тросикового типа.

У каждой модели стеклоподъемников есть свои особенности, преимущества и недостатки. Следует отметить, что у разных производителей механизмы ЭСП имеют конструктивные отличия между собой, и поэтому они не взаимозаменяемы. Стоят комплекты деталей относительно недорого, и наиболее популярны наборы ЭСП для передних дверей. В стандартный комплект электростеклоподъемников входит:

• сами подъемные механизмы дверей с моторчиками;
• две кнопки подъема стекол;
• провода со штекерами для подключения;
• необходимый крепеж;
• заглушки.

Практически во всех комплектах имеется инструкция по установке деталей с электрической схемой подключения.

Установка стеклоподъемников на ВАЗ 2107

На передние двери автомобиля 2107 подходят электростеклоподъемники, разработанные для моделей 2104-05-07, проще всего монтировать реечную конструкцию. Установку реечных ЭСП выполняем следующим образом:

• разбираем дверь с внутренней стороны – снимаем ручку стеклоподъемника (с помощью специального инструмента или отвертки);
• откручиваем кнопку фиксатора замка;
• отворачиваем винты подлокотника (три крепления – спереди (сверху), посередине и сзади)

• демонтируем дверную обшивку (основную часть);
• снимаем верхнюю часть обшивки («батон»);
• при помощи ключа на 8 откручиваем болты механизма;
• отворачиваем болты направляющей планки стекла, направляющую удаляем, она будет не нужна;
• достаем из двери МСП;
• откручиваем винты крепления механизма к стеклу (4 шт. – два винта с одной стороны и два с другой);
• отворачиваем гайку натяжки троса стеклоподъемника, демонтируем ролик тросика;
• полностью вытаскиваем механизм стеклоподъемника;
• просверливаем в двери два отверстия диаметром 6 мм (одно из них рядом с отверстием ручки закрытия двери);
• сверления делаем на одной плоскости, моторедуктор крепим на месте механического стеклоподъемника. Все винты необходимо брать из комплекта, штатные винтики не подойдут – они длинные, и будут упираться в механизм подъемника. Если со стеклоподъемниками коротких винтов нет, необходимо укоротить штатные винтики;
• держатели стекла к электростеклоподъемнику крепим штатными винтами;
• от подъемников выводим провода, кнопки устанавливаем либо на самой двери, либо на центральном подлокотнике, рядом с консолью рычага КПП.

Собираем дверь, и на этом установка стеклоподъемника на ВАЗ 2107 закончена.

Стеклоподъем.РФ › Блог › Замена задних стеклоподъемникиков ВАЗ-2110

Этот отчет об установке электрических стеклоподъемников в задние двери ВАЗ-2110 подготовил наш покупатель Серебренников Андрей Александрович из г. Севастополь, в рамках участия в нашей акции.

И вот наконец-то пришли долгожданные задние электростеклоподъемники

Все начинается со снятия дверной карты. Откручиваем все, что откручивается, а затем сдергиваем карту с пистонами, только сдергивать нужно аккуратно, можно обломать ножку под пистон.

Затем откручиваем 3 гайки на «8», которые держат рычаг опускания, и 2 гайки на «10», которые крепят направляющую к двери, аккуратно не потеряйте гроверы!

После чего откручиваем 2 болта крепления направляющей к металлическому основанию окна.

Придерживая основание окна рукой, вынимаем весь механизм и кладем его вниз двери, теперь нам надо закрепить окно.

Так как под рукой не было никакой палки, чтобы упереть снизу, был использован Г-образный ключ вот таким способом:

Теперь окно не норовит поехать вниз, и не будет нам мешать вытаскивать весь механизм наружу.

Вытаскиваем механизм через нижнее левое отверстие двери (для левой задней двери), вся трудность состоят в вынимании самого блока механизма, так как шкив очень длинный и не хочет пролазить.

Затем я все же проверил электрические стеклоподъемники на работоспособность, подключив его к идущему в двери проводу и понажимав на кнопку, чтобы затем не пришлось это все доставать обратно.

Начинаем засовывать ЭСП внутрь двери. По сравнению со стоком никаких трудностей не испытал, все засовывается достаточно быстро.

Начинаем крепить это все к двери. И тут я обнаружил небольшую проблему: крепления блока ЭСП к двери всего 2 и они предназначены для гайки на «10», а стандартные были на «8». Хорошо, что вожу с собой про запас. Итого вместо 5 креплений получаем 4, но теперь все под ключ на «10».

Проверяем работоспособность и крепим карту на место. И ждем когда придут карты люкс 2, чтобы полностью насладится видом салона!

Благодарим, Андрея, за подготовленный фотоотчет. Обещанный приз мы перечислим Вам на счет мобильного телефона.

Купить в интернет-магазине Стеклоподъем.РФ.

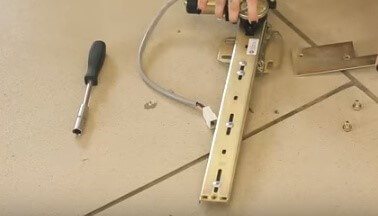

Установка стеклоподъемников на ВАЗ 2106

В отличие от стекол Жигулей «семерки», на стеклах моделей 2106 устанавливаются форточки. Для шестерки также производятся комплекты передних ЭСП, детали ставятся на машины ВАЗ 2101/2102 (универсал)/2103/2106. В комплект «Форвард» входит:

• два электростеклоподъемника;
• винты, болты и шайбы;
• декоративные заглушки;
• фиксаторы;
• переходные пластины;
• провода с разъемами для подключения;
• две кнопки.

Установка ЭСП производится так же, как и на автомобиле 2107, работу начинаем с разборки двери. Старый механический стеклоподъемник можно оставить на месте, перерезав тросики механизма. Дальше поступаем следующим образом:

• отсоединив держатель стекла от МСП, поднимаем стекло наверх;
• закрепляем его в верхнем положении малярным скотчем;
• собираем подъемник с переходной пластиной;



• для установки ЭСП просверливают два отверстия (согласно инструкции в паспорте «Форвард);
• заводим ЭСП через нижнюю нишу в двери и крепим его двумя винтами;
• совмещаем установленный электростеклоподъемник со стеклом, устанавливаем винты;
• монтируем кнопки, с помощью электропроводки подключаем их к ЭСП.

Установка стеклоподъемников на ВАЗ 2106 выполняется несложно, необходимо только делать все по инструкции.

Применяемость на автомобилях

Рейка электростеклоподъемника является корпусом, в котором расположен механизм перемещения стекла — зубчатая цепная передача. На рейке неподвижно закреплен электродвигатель, приводящий механизм в действие.

Неподвижно расположенный моторедуктор исключает возможность повреждения электропроводки в двери.

Рейка стеклоподъемника абсолютно жесткая. Благодаря этому при подъеме и опускании стекла отсутствует дребезг, вибрация и резонансы.

Стеклоподъемники чрезвычайно легкие и компактные. Работают практически бесшумно.

Устанавливаются на места направляющих штатных стеклоподъемников и крепятся в штатные крепежные отверстия крепежными деталями заменяемых стеклоподъемников.

Установка стеклоподъемников на ВАЗ 2109

На автомобилях 2108-09-099 передний электростеклоподъемник установить также достаточно просто, в качестве примера возьмем монтаж ЭСП планочного типа (производства «Гранат»).

Работу выполняем следующим образом:

• разбираем дверь – снимаем ручку стеклоподъемника, кнопку фиксатора, дверную обшивку;
• отворачиваем винты крепления стекла от МСП, вынимаем механический подъемник;
• в отличие от стеклоподъемников ВАЗ-классики, здесь нечего пересверливать не придется, все подходит по штатным местам;
• чтобы совместить отверстия креплений стекла и подъемника, подаем питание на провода ЭСП;
• затем устанавливаем кнопки (можно их закрепить на панели приборов, по центру);
• соединяем провода по схеме;
• проверяем работу механизма – если все в порядке, собираем дверь, на этом установку стеклоподъемника ВАЗ 2109 можно считать законченной.

Установка стеклоподъемников на ВАЗ 2110

Электростеклоподъемники для моделей ВАЗ 2110/2111/2112 одинаковые, такие же они и на автомашинах «Приора». Самые популярными на эти авто являются ЭСП производства «Форвард» и «Гранат», их чаще всего автовладельцы ставят на свои автомобили. Замена подъемников производится по такой же схеме, как и на вазовских «девятках» («восьмерках»), только крепления находятся на других местах. Чтобы вынуть механический подъемник, необходимо вывести наружу один его угол через верхний проем двери, а затем вытащить весь механизм.

Сверлить внутренние панели передних дверей при установке стеклоподъемников ВАЗ 2110 не нужно, механизмы крепятся на штатные места без доработок.

Установка дополнительной кнопки ЭСП в дверь ВАЗ 2110, 2111, 2112 и работа ЭСП без зажигания и реле

Содержание статьи:

Работа ЭСП без зажигания и реле для ВАЗ 2110, 2111, 2112

Как все мы знаем, в интернете полно информации о том, как намотать проволоку и заставить электро-стеклоподъемники работать без ключа зажигания, но мне кажется это полной ерундой. Давайте разберемся в этом.

Предложенный способ в интернете такой: первым делом, мы должны открыть наш монтажный блок с предохранителями и найти там реле отвечающий за электро-стеклоподъемники.

Убедившись опытным путем, а именно включив зажигание и выдернув реле, мы понимаем работают или нет стекло подъемники. Если это то, что нам нужно вынимаем реле.

Потом начинаем делать некоторые манипуляции с реле наматывая на нее проволоку.

Я не знаю, как у Вас, а у меня возникает вопрос, а на кой нам это нужно?

У нас в руках обычная 4х контактная реле, где принцип работы реле нам понятен.

В интернете нам просто предлагают закоротить водной контакт питания-30 и выводной контакт на ЭСП-87. Это приведет к контакту в обход катушки (реле), которая сработает только если на него придет питание (плюс) от замка зажигания (контакты в Реле-85,86-Катушка).

Так не проще ли нам, не делая колхоза, просто смастерить перемычку, чтобы дать питание на прямую?

Сделать из толстого провода сечением в 2.5-4 квадрата, чтобы не грелась наша перемычка.

И подсоединить ее не посредственно на колодке. На разъем входного напряжения контакта — 30 и выходного 87.

Тогда для включения ЭСП не нужно будет поворачивать ключ зажигания. Так как Питание (плюс) придет на ЭСП в обход реле, которое сработает только при подаче питания (плюса) с замка зажигания.

Тогда и колхозить будет не нужно.

Установка дополнительной кнопки ЭСП в дверь ВАЗ 2110, 2111, 2112

Предлагаю вашему вниманию поэтапное описание процесса установки дополнительной кнопки управления стеклоподъемником (ЭСП) в дверь. Процесс не очень сложный и трудоемкий, на все про все уйдет примерно около двух часов.

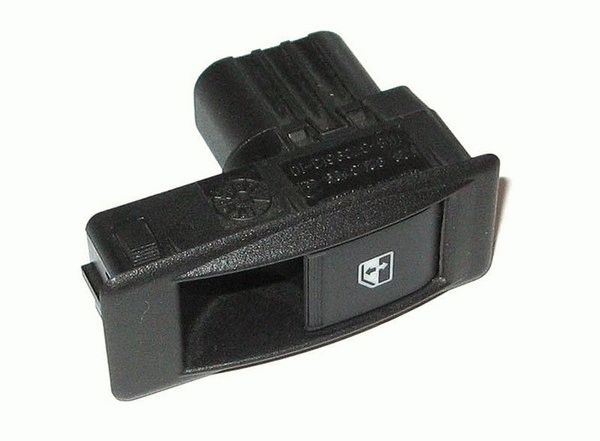

Для того, чтобы произвести установку дополнительной клавиши электро-стеклоподъемника на дверь Ваз 2110, нам понадобится:

1. 9 метров провода (я использовал провода следующих цветов: черный, желтый, белый, по 3 метра каждый) 0,75 мм (сечение) 2. Кнопка для управления ЭСП (ВАЗ 2110)* 3. Колодка под кнопку ЭСП 4. Клеммы «мама» большие — 2 ** 5. Клеммы «папа» большие — 2 ** 6. Клеммы «мама» маленькие — 7 ** 7. Клемма «земля» 8мм — 1 8. Колодки под клеммы «мама — папа» большие — 1 (каждого вида) 9. Пластиковые хомуты (маленькие) — 8 10. Пистоны для кропление обшивки двери — 7***

* — в принципе, вместо десяточной кнопки-качельки, можно поставить СИЛЬНОТОЧНЫЕ (силовые) кнопки от Калины или Приоры, но уточните у продавца, чтобы они были сильноточными, триггерные не подойдут. ** — эти клеммы я не покупал, они шли вместе с колодками. *** — они у меня мягкие, поэтому не ломались => я их не покупал.

Схема подключения кнопки ЭСП в двери.

Теперь определяем номера контактов на кнопке и колодке, согласно схеме:

Так, разобрались. Следующим делом, нужно найти реле ЭСП. Обычно, реле располагается сверху крышки монтажного блока. Если у вас установлено более одного реле, то поочередно их вынимайте и проверяйте, работают ли ЭСП. Реле, после извлечения которого ЭСП перестали работать, и есть реле ЭСП.

Извлекаем его из гнезда, и снимаем минусовую клемму с АКБ. Затем отсоединяем само реле от корпуса. Для этого плоской отверткой слегка отожмите защелку держателя и надавите на его корпус. Держатель реле выйдет из зацепления. На рисунке обозначена защелка:

Нас интересует белый провод с черной полоской (это «+ 12 V» после зажигания. Если вы хотите, чтобы ЭСП работали вне зависимости от положения ключа зажигания, то перемкните 30 и 87 контакт реле ЭСП — белый с черной полоской и синий с черной полоской):

К нему то и цепляем наш «+12 V» провод (по схеме, он подключается на 2 контакт колодки, я использовал провод желтого цвета) Теперь нам нужна «масса». Взять ее можно и из двери, но там контакт весьма нестабилен, поэтому я взял массу с болта за монтажным блоком. Чтобы увидеть этот болт, откройте монтажный блок и загляните вверх и немного вправо).

Обожмите провод, который пустите на массу на конце «землей» и прикрепите к болту. (для этих целей использовал провод черного цвета)

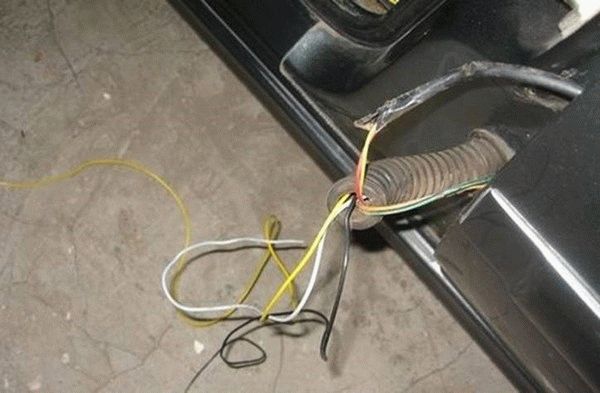

Следующим шагом будет подключение плюса с подсветки. Я врезался к белому проводу подсветки пепельницы (для подключения также использовал купленный белый провод), находится он за щитком слева, что в ногах переднего пассажира.

На оранжевый провод внимания не обращайте (+ на подсветку магнитолы).

Вот, все три провода, что проведем в дверь мы подсоединили к источникам, далее нужно будет их провести через гофру внутрь двери. Снимаем облицовку средней стойки (выкручиваем один шуруп посередине и два внизу). Также ослабьте крепление водительского ремня безопасности на полу (болт на 17).

Чтобы было удобно провести провода через гофру, отсоедините ее от двери.

Откручиваем и снимаем ручку двери (два болта под крестовую отвертку). Затем снимаем обшивку (карту) двери, лучше всего это делать, начиная снизу. Не забудьте выкрутить гвоздик. Находим колодки (мама-папа) к двигателю ЭСП, разъединяем их.

Теперь начнется самое интересное. Обжимаем три проведенных нами провода маленькими мамами и вставляем их в колодку по схеме, приведенной выше. Соответственно, «+12 V» — (желтый) контакт 2

, плюс подсветки (белый провод) —
4
, а масса — черный — на
5
. Осталось 4 контакта: 1,3,6,7. Родной провод (зеленый с черной полоской), который шел на колодку двигателя ЭСП подключаем на
6
контакт, а оранжевый — на
3
контакт.

Теперь колодка, которая будет подключаться к колодке двигателя ЭСП: синий провод — 7

, коричневый —
1
контакт.

Вот, собственно, фото (все номера и обозначения в соответствии со схемой, приведенной выше):

Расположение проводов в колодке:

Привел это безобразие немного в порядок:

Подключаем кнопку, подключаем реле ЭСП и минус на АКБ. Проверяем… если все заработало, ставим все детали в порядке, обратном разборке. Если с родных кнопок ЭСП стекло работает нормально, а с подключенных — ездит в обратном направлении, меняем местами между собой 3−6, и 7−1 (был 3 — стал 6, был 6 — стал 3 и т.д.) контакты в колодках, которые подключаются к родной проводке в двери. Но сначала, проверьте, правильность подключения по схеме.

Установка задних стеклоподъемников

Задние электростеклоподъемники для автомобилей ВАЗ также продаются комплектами, по 2 шт. Для переднеприводных автомобилей ЭСП 2109 подходят на модели 21099/2114/2115, на 2108 этих детали не производятся, так как у «восьмерки» нет задних боковых дверей. В комплект ВАЗ 2109 «Форвард» входит:

• два подъемника с электромоторчиками;
• кнопки 2 шт.;
• электропроводка на каждую заднюю дверь со штекерами;
• крепеж – саморезы;
• заглушки декоративные;
• инструкция по установке, паспорт.

Задние стеклоподъемники 2109 ставятся на штатные места без сверления дверей, каждый из них крепится двумя гайками.

Электростеклоподъемники «Форвард» производятся в городе Ижевске, детали имеют реечную конструкцию – на рейке перемещается каретка вместе со стеклом. Для моделей авто 2110/2111/2112 также пересверливать ничего не требуется – механизмы встают на свои места без дополнительной подгонки.

На вазовских автомобилях 2101-07 электрические подъемники ставятся с дополнительным сверлением двух отверстий. Работа по установке задних подъемников несложная, и практически ничем не отличается от монтажа передних ЭСП.

Устройство стеклоподъемника ВАЗ десятой модели

Конструкция стеклоподъемников на ВАЗ 2110 будет разной в зависимости от того, какое устройство — для передних или задних дверей.

Но несмотря на это, каждый из них имеет в своем устройстве определенные детали:

1. Желобки, которые расположены на внутренней плоскости дверной рамки. Эти компоненты предназначены для удержания непосредственно стекла в том или ином положении.
2. Так называемые рельсы. Данные компоненты монтируются в корпусе двери. Они используются в качестве направляющих компонентов для передвижения стекла.
3. Непосредственно уплотнительный элемент, выполненный из мягкой резины, которая позволяет ограничить движение стекла по направлениям вверх и вниз.
4. Поднимающее устройство.
5. Привод стеклоподъемника.

Ручной подъемник для ВАЗ 2110

Что касается приводов, то их существует несколько типов:

1. Механический. Такая конструкция привода состоит из обычных деталей, нескольких шестерней, а также рукоятки. Чтобы обеспечить передвижение устройства в то или иное положение, необходимо провернуть ручку по или против часовой стрелки. Нагрузка передается на валик привода, в результате чего стекло можно опустить или поднять.
2. Электрический вариант, который имеет более сложный набор деталей. В него входят электрический двигатель (моторчик), барабан, а также блок редуктора. Кроме того, помимо двигателя и блока с редуктором, электростеклоподъемник также оснащается проводкой. Работает такое устройство после установки и подключения согласно схеме от кнопок управления.

Электрический подъемник в разобранном виде

Стеклоподъемники также могут делиться по типу механизмов подъема, как правило, это реечный тип. Следует отметить, что реечный вариант полностью исключает вероятность перекоса стекла. Однако в ВАЗ 2110 используются и тросовые механизмы, которые не менее надежны. Основным преимуществом тросовых механизмов является полное отсутствие шума при их работе, но такой элемент не может работать без электрического моторчика.

По сравнению с реечными, тросовые механизмы работают менее шумно, однако реечные всегда функционируют на порядок быстрее. Автомобили ВАЗ 2110 оснащаются как электрическими, так и традиционными типами стеклоподъемников.

Извините, в настоящее время нет доступных опросов.

Советы по установке ЭСП

1. Электроподъемники производят многие фирмы, существуют различные конструкции. Но не стоит покупать детали неизвестных производителей, и следует учитывать, что тросиковые стеклоподъемники быстро выходит из строя. Надежнее всего ЭСП планочного и реечного типа. В среднем комплекты подъемников из 2 шт. на автомобили ВАЗ стоят приблизительно от 2500 до 3000 рублей, слишком низкая цена должна настораживать.
2. Чтобы механизм надежно поднимал и опускал стекло, необходимо направляющие в дверных проемах смазать силиконовой смазкой.
3. Универсальные электростеклоподъемники всегда хуже по качеству тех деталей, которые специально предназначены для той или иной модели. Лучше универсальные ЭСП не приобретать – они обычно служат недолго.
4. Многие водители устанавливают кнопки ЭСП на панели приборов или рядом с рычагом КПП, но здесь есть небольшой минус – приходится тянуть провода. Удобнее смонтировать кнопки на дверном подлокотнике – не приходится путаться в электропроводке, меньше времени занимает монтаж подъемников, водителю удобно поднимать и опускать стекло.
