Как Поменять Стеклоподъемник На Ваз 2107

Строение стеклоподъёмника

Установка электростеклоподъемника производится внутри корпуса двери или в специализированных подрамниках, а корректное функционирование устройства обеспечивается тремя основными узлами. В их число входят:

1. Электрический привод.
2. Подъёмный механизм.

Привод представляет собой объединение двигателя, червячной и зубчатой передач в общий узел.

Основной его задачей является передача усилия подъемному механизму для перемещения стекла. Благодаря наличию червячной передачи, полностью исключена возможность самопроизвольного опускания стеклянного полотна.

Работа БУ заключается в контроле над положением стекла в двери автомобиля.

Если водитель забыл закрыть окна и поставил машину на сигнализацию, данный блок автоматически поднимет их вверх.

Процесс полностью контролирует силовая цепь двигателя:

• резистору поступает сигнал, передаваемый сигнализацией;
• приводится в действие трансформатор;
• микроконтроллером (через реле) включаются подъемники.

Как только первое стекло окончательно поднимется, трансформатор переключается на следующее, если оно открыто. После получения сигнала о закрытии окна от 2-го подъемника, происходит переключение к 3-му и так далее.

Данный процесс происходит мгновенно (не более 5-ти секунд), так как сигналы доходят до трансформатора с быстротой молнии.

Подъёмный механизм

Исполнительные устройства, «подъемники», имеют конструктивные особенности, поэтому их делят на несколько видов:

• рычажные;
• реечные;
• тросовые.

Каждый из них обладает своими преимуществами и недостатками.

Рычажный

Механизмы этого типа являются лучшими, сочетая высокую прочность и небольшие размеры.

Электродвигатель приводит в движение шестерню, передающую вращение 1-му или 2-м рычагам, благодаря которым, перемещается пластина, удерживающая стекло.

Именно из принципа работы исходит главный недостаток устройства: скорость движения стекла неравномерна (чем выше положение, тем меньше скорость).

Реечный

Главное отличие реечных стеклоподъемников — большая долговечность.

Вращательное движение, передаваемое электромотором шестерням, преобразуется в линейное движение реек называемое линейным.

Реечным ЭСП, кроме надежности, присуща наибольшая скорость и минимальный шум. Из недостатков стоит отметить необходимость смазывать шестерни и контролировать их износ. также реечным стеклоподъемникам свободного пространства внутри дверцы требуется больше.

Тросовый

Основным преимуществом, выгодно отличающим тросовые стеклоподъемники является высокая ремонтопригодность.

Запчастями к данному виду устройств доступны, а ремонтом вполне возможно заниматься самостоятельно.

Основные недостатки механизма связанны с износом троса, невысокой прочностью, которой обладают пластиковые направляющие головки, а так же перегревом электромотора.

Особенности замены стеклоподъемника ВАЗ 2107

Владельцам других автомашин ВАЗовской «классики» замена стеклоподъемника ВАЗ 2107/2105 может показаться излишне усложненной.

Так как всего роликов четыре, один натяжной и три направляющих, а трос связан с кронштейнами сплошного стекла в двух местах, трос вокруг роликов может обводиться двумя способами – через верхнюю или нижнюю опоры качения.

При обводке через нижний ролик, выходящий из механизма верхний трос направляется через: нижний левый направляющий ролик, верхнюю левую направляющую опору, нижний центральный натяжной ролик, верхний правый ролик. Как альтернатива производится обводка и через верхний ролик, которая производится в обратной последовательности. В этом же случае направляется нижний трос.

Следует предпочесть оптимальное усилие натяжения тросового привода: трос не должен быть перетянут, но и не должен болтаться.

Отворачиваем рукой или крестообразной отвёрткой кнопку блокировки замка. Вводим лезвие плоской отвёртки между розеткой и облицовкой ручки стеклоподъёмника.

Модели и производители

В настоящее время рынок ЭСП перенасыщен разнообразными устройствами и приспособлениями. Ниже представлены самые популярные в РФ.

Стеклоподъемники итальянского производства. Их устанавливают как в передних, так и задних дверцах автомобилей любой модели.

Устанавливается устройство с сохранением всего штатного механизма, смонтированного производителем авто.

Основа конструкции состоит из прочного гибкого тросового привода, соединяющего с противоположных сторон электродвигатель и ведомую шестерню. В состав входят переходные втулки, которых в наборе около 30-ти. Они способны адаптировать ЭСП более, чем к 200-м моделям машин.

Цена Spal De Lux примерно 5 000 рублей

.

Подъемники тайваньского производства, компания Cenmax. Абсолютно универсальны т.е. имеют возможность установки на каждый автомобиль.

Благодаря данному устройству можно быстро, легко и бесшумно производить управление стеклами своего авто. Модель монтируется под обшивкой двери.

Главный плюс механизма — очень надежный материал втулки. Помимо этого данные электростеклоподъёмники обладают специальной защитой двигателя от избыточной нагрузки и перегрева.

Диапазон стоимости Vigilant ACM 002 на отечественном рынке 2 000 — 2 500 рублей

.

Гранат — универсальные стеклоподъемники отечественного производства. Их можно установить как на отечественное авто, так и на иномарку.

Шума от данной модели издается не больше, чем от функционирующего мотора имеющего исправный глушитель.

Цена на изделие колеблется от 2 500 до 3 000 рублей

.

Поломки и ремонт

О необходимости ремонта может сигнализировать ряд факторов:

• медленно поднимается или опускается стекло;
• окно закрывается не полностью;
• при нажатии кнопки стекло вообще не реагирует.

Тросовым электростеклоподъемникам свойственно растяжение, увеличение в длине, перетирание, выскакивание троса из пазов, поломка пластиковых направляющих головок. Реже поломка происходит из-за перегрева мотора устройства.

У реечных, чаще всего поломки могут происходить из-за стирания шестерёнок. Дорогие модели данных проблем не имеют.

Что касается самостоятельного ремонта реечных механизмов, то не всем он будет по плечу.

Если устройство перестало работать, рекомендуется обратиться к специалистам для выявления и устранения поломки. Самостоятельно выяснить причину может исключительно разбирающийся в данной тематике человек. Несмотря на вышесказанное, личное вмешательство может помочь в нескольких случаях.

Одной из причин поломки может являться перегорание предохранителя. Его лучше всего сразу заменить. Если с предохранителем все хорошо, но система работать отказывается, то стоит провести проверку приходящих на контакт масс.

Ещё поломка может быть связана с кнопками управления мотором. Они проверяются очень просто — нужно поменять их местами, ведь целая система склонна не работать из-за одной неисправной кнопки.

В случае некорректной работы доводчика стеклоподъемников стоит откалибровать автомобильные стекла, а также люк. Их открытие и закрытие должно происходить при помощи короткого нажатия. При медленном открытии и закрытии, сопровождающемся неприятным скрипом, необходимо смазать направляющие.

Если отказывается работать стекло исключительно 1-й дверцы, то возможно проблема связана с выключателем, с плохим контактом в разъемах или с обрывом питающего, либо сигнального провода. Для устранения подобной неполадки придется снять обшивку.

В целом, если не использовать стеклоподъемники на износ и периодически проводить профилактику, они способны безотказно прослужить довольно долгий срок.

В остальных случаях (к примеру, при сломанном интеллектуальном контроллере ЭСП и т.п.) лучше обращаться в сервисный центр или к специалисту.

Стоимость ремонта стеклоподъемников в разных точках Москвы колеблется от 4 000 до 8 000 рублей

, а на установку — от
3 500 до 4 500 рублей
.

В следующем ролике на примере ВАЗ-2115 показана смазка ЭСП, проводимая для облегчения подъёма стекла на автомобилях с направляющими (100% отечественного автопрома и большая часть зарубежного), и увеличения скорости процесса.

Электрические стеклоподъемники (ЭП) — это один из элементов транспортного средства, способствующих более комфортному управлению машиной. Как и любой другой компонент электроцепи, ЭП имеют свойство периодически ломаться. Что делать, если не работает автомобильный стеклоподъемник и по каким причинам эти компоненты ломаются, — читайте ниже.

Об устройстве стеклоподъемников ВАЗ 2107

О том, что такое стеклоподъемник, знает каждый водитель. В зависимости от марки и года выпуска автомобиля, рассматриваемые устройства бывают двух типов — ручные и автоматические. Ручные имеют простую конструкцию, а автоматические приводятся в действие за счет электрического мотора. Назначение стеклоподъемников известно всем — регулировка микроклимата в салоне. Если зимой окна в машине открываются редко, то с наступлением весны, необходимость их открытия и закрытия возрастает в несколько раз.

На заводе автомобили ВАЗ 2107 комплектуются ручным типом стеклоподъемников. Это относится не только к карбюраторным, но и инжекторным семеркам. Схема работы механического привода стеклоподъемников реализована за счет таких элементов:

1. Ручка стеклоподъемника, которая приводится в действие рукой водителя или пассажиров.
2. Шестерни, одна из которых соединена с рукояткой, и является ведущей, а вторая ведомой.
3. Ведомая шестерня соединена с тросом. Посредством троса происходит поднятие и опускание стекла в машине.
4. В конструкции механизма имеются ролики, выступающие в качестве упоров и направляющих, по которым происходит перемещение тросика.
5. Тросик — тянет стекло вверх и вниз в зависимости от направления вращения ручки в салоне.

Недостаток этой системы в том, что трос, находясь под постоянными нагрузками, перетирается и рвется. Это случается, если не смазывать механизм, поэтому владельцы семерок часто задаются вопросом о переходе на электрический привод стеклоподъемников.

Демонтаж стеклоподъемника

Необходимость демонтажа стеклоподъемника на ВАЗ 2107 возникает в случае неисправности механизма или его замены электрический. Для демонтажа механизма или его ремонта понадобится изначально снять внутреннюю обшивку двери. Предварительно надо снять ручку стеклоподъемника ВАЗ 2107 поддев ее отверткой, открутить три болта ручки закрытия двери, и после удаления обшивки, приступать к снятию механизма.

Это интересно! В начале демонтажных работ, необходимо произвести обвязку двух веток троса проволокой. Это делается с той целью, чтобы трос не ослаб, и не вылетел из пазов (направляющих), и механизм можно было установить обратно.

Снятие стеклоподъемника на семерке выполняется в следующей последовательности:

1. Первоначально следует опустить стекло на один оборот ручки.
2. Это надо для того, чтобы обеспечить доступ к фиксатору троса и опорам стекла.
3. Один винт вывинчивается полностью, а второй только ослабляется.
4. Поднять стекло вверх до упора, и используя отвертку или подобные инструменты, зафиксировать его в неподвижном состоянии, чтобы оно не упало.
5. Ключом на «10» необходимо выкрутить гайку, которой крепится натяжной ролик. Этот ролик находится в нижней части по центру.
6. Трос демонтируется с трех направляющих и одного натяжного ролика.
7. Вывинчиваются три оставшиеся гайки крепления механизма.
8. Ключом также надо выкрутить две гайки, при помощи которых крепится направляющий желобок, а после он смещается в сторону.
9. Теперь можно из двери вынуть механизм.

Важно соблюдать последовательность, чтобы в последствие механизм можно было вернуть на место. После его снятия необходимо произвести диагностику вращения роликов.

Неисправности и ремонт подъемника стекол семерки

Если нет никаких причин для того, чтобы вмешиваться в механизм стеклоподъемника, то лучше этого не делать, если только не планируется произвести замену. С завода механизм отрегулирован и настроен, поэтому вмешательство может повлечь за собой выход из строя тех или иных деталей. Если появляется скрип, треск и щелчки, то следует прибегнуть к проведению ремонта этого стеклоподъемника. Характер ремонта зависит от типа или признаков неисправности. Рассмотрим основные виды поломок, а также способы их самостоятельного устранения.

1. Возникновение скрипа подъемника — если начинают появляться признаки скрипа при опускании или поднятии стекла, то пора принимать меры. Это первый признак того, что механизм начинает изнашиваться, и высока вероятность того, что вскоре он выйдет из строя. Чтобы устранить признаки скрипа, следует воспользоваться смазкой, обработав ею все детали, которые вращаются. Скрип также может возникать и по причине плотного прилегания стекла к уплотнительным резинкам, внутрь которых попадает мелкий песок и пыль. Именно они могут стать причиной возникновения скрипа. Чтобы устранить скрип, достаточно очистить резинки, а затем обработать их силиконовой смазкой.
2. Заклинивание устройства говорит о необходимости проведения немедленного ремонта. Причинами таких поломок обычно выступает износ шестерней, неисправность соединения планки со стеклом, а также перекос троса, который внутри может перепутаться и заклинить. В такой ситуации можно попытаться его распутать, а в случае неудачи выполняется замена тросика стеклоподъемника ВАЗ 2107.
3. Падает и не фиксируется стекло — часто владельцы отечественных автомобилей сталкиваются с ситуацией, когда стекло не держится в поднятом состоянии. Причина такого последствия в том, что снижается сила натяжения троса посредством неисправности ролика. Чтобы исправить поломку, надо закрепить хорошо ролик.

Замена ручки проводится в редких случаях, когда она ломается, или по той причине, что она имеет неудобную конструкцию. После проведенного ремонта нужно произвести проверку работы механизма. Отсутствие скрипа, заеданий, перекосов и прочих дефектов, говорит о правильности проведения ремонтных манипуляций.

Установка нового механизма

Если диагностика стеклоподъемника показала необходимость замены устройства, то сделать это можно самостоятельно. Монтаж нового механизма выполняется с соблюдением соответствующего пошагового описания. Сначала перед покупкой и установкой нового механизма надо убедиться в наличии стяжки между тросиками. Эта стяжка исключает вероятность соскакивания троса с креплений катушки внутри самого механизма. Снимать стяжку можно только после установки устройства на свое место.

Инструкция по замене стеклоподъемников имеет следующий вид:

1. Тросик надо обработать смазывающими материалами.
2. Установить механизм на место, закрепив его тремя крепежными гайками.
3. Поставить тросик на ролики.
4. Теперь можно снимать стяжку с тросиков.
5. Произвести регулировку натяжения троса, а затем зафиксировать его в таком положении гайкой крепления нижнего ролика. Натягиваем тросик аккуратно, чтобы он не запутался.
6. Произвести проверку работоспособности механизма.

Если механизм работает исправно, то остается установить на место обшивку двери, а затем поставить обе ручки. Замена на передних и задних дверях выполняется одинаково. Если в процессе будут допущены ошибки, то о том, что установка прошла неправильно, покажет неисправная работа механизма стеклоподъемника.

Подводя итог, надо отметить, что если планируется модернизировать работу стеклоподъемников, то лучшее решение — это установить механизм с электроприводом. Поставить электрический привод поднятия стекла на семерку не трудно, и занимает это не много времени. Однако результатом будет доволен каждый владелец. Для установки автоматических стеклоподъемников на семерку, понадобится купить готовый комплект, и установить его вместо механического устройства.

Составляющие системы стеклоподъемников

Что делать, если не работает правый или отказали оба ЭП? Стеклоподъемники могут сломаться, в результате чего они будут не в состоянии опустить или поднимать стекла. Возможно, ЭП заедает или клинит, но перед тем, как отремонтировать и разобрать систему своими руками, нужно разобраться в ее устройстве. Сам узел работает посредством управления электромоторами, установленными в двери транспортного средства и предназначенными для поднятия и опускания стекол.

В саму систему входят такие компоненты:

• электродвигатели;
• выключатели, расположенные в дверях;
• проводка;
• стекла.

Принцип работы

Почему не работают стеклоподъемники или не поднимается только правый стеклоподъемник? Чтобы точно понять, по какой причине произошла неисправность, желательно ознакомиться с принципом работы узла. Обычно такая система обладает трапециевидной конструкцией, которая позволяет осуществлять поднятие и опускание стекол посредством нажатия на выключатели. Сами кнопки могут быть расположены во всех картах дверей авто или находиться только в водительской двери. Также стоит отметить, что в каждой двери монтируется электродвигатель, который функционирует в двух направлениях.

Кроме того, каждая система оснащается специальным реле, предназначение которого заключается в контроле напряжения, поступающего на электродвигатели конструкции. В зависимости от транспортного средства, некоторые модели авто могут быть дополнены автоматическими выключателями, которые устанавливаются отдельно для каждого электродвигателя. Использование таких конструктивных элементов позволяет обеспечить нормальную работу всей системы, если плохой работает стеклоподъемник только на одной двери.

Зачем нужен ремонт

Прибегать к ремонту стеклоподъемника приходится по разным причинам. И чаще всего причина неисправности кроется в электродвигателе. Это объясняется тем, что корпус двигателя сам по себе не герметичен и в него способна попасть влага. Вследствие этого внутри появляется ржавчина, которая разрушает механизмы. Если не работает стеклоподъемник на ваз 2114 или другой модели, рекомендуется начать ремонт с разбора двери. Но для начала рассмотрим типы подъемников, используемых на сегодня:

• , которые считаются самыми надежными из всех остальных;
• СПД тросиковые, которые ставятся на модели Ваз штатно;
• планочные СПД.

В зависимости от того, какой производитель выпускает ЭСПД, они могут устанавливаться в штатные места без особой переделки. Если же они не подходят, то ничего страшного. Стеклоподъемник можно будет спокойно переделать. Кроме того, что СПД различаются по типу конструкции, они еще могут иметь и различные моторы. Так, на стеклоподъемниках может быть установлен электродвигатель отечественного или импортного производства. Именно из-за этого и вытекает разница между СПД, которые могут иметь:

• разную скорость опускания и подъема стекол;
• разный уровень шума при работе;
• способность работать в зимних условиях и т.д.

Причины неисправности

Итак, мы плавно подошли к вопросу неисправностей. Как быть, если стеклоподъемник не может опускаться или подниматься? Перед тем, как снять стеклоподъемник, разбирать и починить его в своем авто, давайте разберемся в основных причинах. Если не работают задние стеклоподъемники или передние, причина может иметь как электрический, так и механический характер.

Сбои в электрике

В первую очередь, если перестал работать стеклоподъемник, необходимо произвести диагностику предохранительного элемента, отвечающего за функциональность системы. Если вы поймете, что не работает электростеклоподъемник из-за предохранителя, то его нужно просто заменить. Но если предохранитель рабочий, то нужно будет замерить напряжение на клеммах электромотора. Такую задачу можно осуществить при помощи обычной лампы на 12 вольт или используя тестер.

Если вы обнаружите, что не работает водительский стеклоподъемник или на любой другой двери из-за напряжения, то нужно дальше проверять:

• проводку;
• реле;
• блок управления системой.

Иногда автовладелец думает, что сломался стеклоподъемник, если после открытия стекла оно автоматически начинает закрываться, пока в замке зажигания не повернется ключ. Как правило, в этом случае проблема кроется в контактах, которые следует зачистить. Значительно реже, но все же бывает, что ремонт электростеклоподъемников включает в себя замену или ремонт кнопки.

Механические дефекты механизма

Если после измерения напряжения вы поймете, что ток в системе есть, но при этом не опускается или в принципе не работает стеклоподъемник, вероятнее всего, проблема механическая. Как правило, в таком случае устройство что-то мешает, поэтому придется разбирать дверь и искать причину. Значительно реже причина кроется в вышедшем из строя электродвигателе (автор видео — канал В гараже у Сандро).

Как поднять стекло, если сломался ЭП, — вариантов несколько:

1. Приобрести ремкомплект стеклоподъемника и отремонтировать устройство, после чего полноценно пользоваться системой.
2. Попробовать взять руками стекло с двух сторон и потянуть его вверх. Если стекло падает после поднятия, то придется разбирать дверь и подставлять под него опору соответствующего размера.
3. Если руками поднять стекло не получается, можно взять рыболовецкий крючок на леске и опустить его в карту двери. Вам необходимо попытаться поддеть стекло и поднять его.

Инструкция по замене электродвигателя

Ремонт стеклоподъемника может включать в себя разные этапы в зависимости от поломки. В данном случае мы расскажем, как отремонтировать стеклоподъемник, заменив его электродвигатель, как сказано выше, эта проблема является одной из самых частых.

Процесс замены рассмотрен на примере автомобиля Лада Калина:

1. Сначала необходимо купить новый электродвигатель, который продается в корпусе с редуктором. Демонтируется обшивка двери — эту операцию нельзя выполнять на морозе, поскольку обшивка фиксируется при помощи пластмассовых пистонов, которые быстро сломаются.
2. Открутите все саморезы и другие крепления, фиксирующие внутреннюю ручку.
3. Все провода нужно отключить, для большего удобства можно демонтировать акустические колонки. После этих действий откручивается стекло, которое зафиксировано в направляющих. Чтобы стекло опустилось на дно, необходимо открутить еще четыре винта, для этого используется ключ на 10. Снизу стеклопакета имеется шторка, ее необходимо снять.
4. Непосредственно сам стеклоподъемник крепится на гайках и направляющих, сам электродвигатель зафиксирован еще тремя гайками. Блок можно вытащить через технологические отверстия в двери. Если вы разберете редуктор, то электродвигатель рассыпется на две части. В общем, редуктор необходимо демонтировать и заменить на новый, произведя дальнейшую сборку в обратном порядке. Перед эксплуатацией тросик редуктора следует смазать.

Замена стеклоподъёмников на ВАЗ

На передних или на задних дверях стеклоподъемники меняются примерно одинаково. Стеклоподъёмник можно менять, снимая стекло, а можно менять и не снимая стекло. Если решили не снимать стекло, то надо отвертку вставить чтобы стекло не упало.

Чтобы снять стеклоподъемник потребуется: снять обшивку, открутить все необходимые болты, отсоединить провода и разъем.

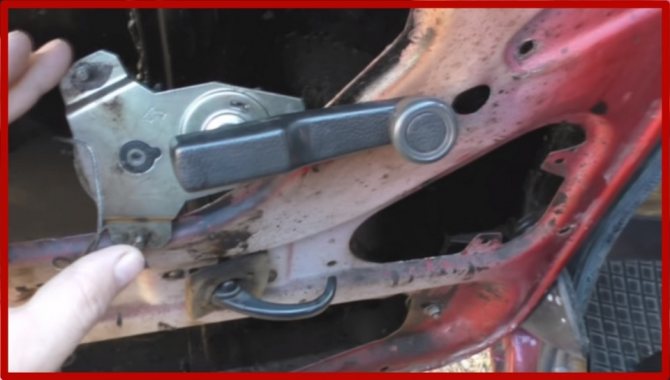

Открутить гайки с помощью которых крепится стеклоподъемник к двери. Затем надо открутить 2 болта, с помощью которых крепится ползунок стеклоподъемника к обойме стекла. После этого надо поднять стекло в верхнее положение и зафиксировать в самой верхней точке.

Чтобы полностью достать стеклоподъемник из двери надо еще 2 винта выкрутить и все получится. Потому надо найти новые стеклоподъемники на рынке или в магазине запчастей.

Вытаскивать сам механизм надо так: для начала надо снять ручку, протолкнув ее во внутреннюю часть двери, далее на фото видно, как вытаскивать механизм из двери.

Стеклоподъемники в задних дверях вытаскиваются примерно также, но есть пару нюансов: для того, чтобы снять задний стеклоподъемник надо с помощью гаечного ключа открутить 3 гайки, которые крепят к двери сам механизм.

После того, как были откручены гайки, надо взять и выкрутить 2 болта, с помощью которых крепится к двери ползунок со стеклом. Потом надо сделать также, как и с передними дверями – зафиксировать стекло отверткой, а после этого открутить все остальные гайки и вытащить механизм.
