Компрессометр — как сделать своими руками

Компрессия в цилиндрах двигателя является важнейшей характеристикой, по её величине можно сделать полноценные заключения о состоянии основных узлов и механизмов мотора.

Даже применение эндоскопа не скажет вам больше о степени изношенности, скажем, поршневых колец и стенок цилиндров – с его помощью вы сможете лишь увидеть возможные задиры и трещины в деталях. Замерив же давление в цилиндрах, вы сразу поймёте – нуждается ли двигатель в серьёзном ремонте.

Изготовить компрессометр можно своими руками, если вы обладаете несложными слесарными навыками – прибор достаточно прост, а приобретение профессионального компрессометра для личного использования не имеет смысла.

Перед тем, как приступить к описанию самого прибора и того, как можно самому сделать компрессометр, приведём некоторые необходимые сведения о компрессии – они помогут сориентироваться в выборе материалов и оценке полученных в ходе измерений данных.

Минимум сведений о компрессии

Для дизеля, в котором воспламенение топлива происходит при сильном сжатии, величина компрессии играет решающую роль.

Компрессия – ничто иное, как давление воздуха в цилиндре двигателя, создаваемого поршнем в ходе такта сжатия. В результате динамичного сжимания воздуха он нагревается, что способствует лучшему сгоранию топлива, которое впрыскивается (или всасывается) в цилиндр.

Для дизельного двигателя, в котором воспламенение топливной смеси происходит только лишь за счёт её сильного сжатия, величина компрессии играет решающую роль – двигатель просто не запустится, если она будет ниже определённой нормы.Бензиновый мотор может работать при меньших значениях давления, но и для него существует определённый порог.

Для наглядности представьте себе поршень с прогоревшим днищем. Расширяющаяся при воспламенении смесь не будет его толкать, а просто прорвётся в картер.Для дизельных моторов нормальной считается компрессия не ниже 28 кг/см2, она позволит запуститься мотору при отрицательных температурах до 15 градусов и развивать приемлемую мощность.

Однако наилучшим показателем будет давление до 40 кг/см2 – это «идеал», двигатель заведётся в 35-ти градусный мороз и авто будет обладать максимальной динамикой и тягой.

При выборе манометра руководствуйтесь его рабочим диапазоном – шкала должна превышать предельные значения компрессии.

Для бензиновых двигателей значения компрессии значительно ниже – от 12 до 16 кг/см2 – в зависимости от модели мотора.Для тех и других ДВС разница значений допускается не более 3 кг/см2, причём значение имеет и количество цилиндров – 6-тицилиндровый мотор гораздо легче «проглотит» большой разброс, чем 4-цилиндровый – сказывается инертность механизмов.

Для того, чтобы вам легче было сориентироваться в единицах давления при выборе подходящего манометра, приведём данные о их сравнительных величинах:1 кг/см2 = 0,09806 МПа = 0,98067 бар = 14,2233 psi = 100 000 мм вод.ст. = 735,561 мм рт.ст. = 0,96784 атм.

Как видите, единицы несложно перевести одна в другую, не считая psi и миллиметры водяного/ртутного столбов – они даны в плане «общей информации» и в технике практически не используются.Если вы не задались целью создать идеально уравновешенный мотор, то практически все эти единицы можно привести к «общему знаменателю» — они практически равны.

При выборе манометра руководствуйтесь его рабочим диапазоном – шкала должна превышать предельные значения компрессии, но и в то же время быть достаточно «подробной» — для того, чтобы сравнить значения компрессии в разных цилиндрах.

Перед тем, как приступать к изготовлению компрессометра для дизельного двигателя своими руками, следует учесть несколько моментов:

• манометр должен иметь шкалу «с запасом» — предел её должен быть как минимум 50 кг/cм2;
• обратный клапан (для чего он нужен, скажем позже) должен удерживать соответствующее нормальной компрессии давление.

Для чего нужен обратный клапан

Обратный клапан необходим для фиксации показаний компресометра, которые потом сбрасываются открытием клапана.

Дело в том, что, по сути, компрессометр – это обычный манометр, который способен «удерживать» показания благодаря обратному клапану – иначе при прекращении нагнетания воздуха или просто его отсоединении стрелка прибора ляжет на «0».

Компрессометр показывает максимальное давление, нагнетаемое в цилиндре, а сброс его показаний осуществляется нажатием снаружи на обратный клапан. Впрочем, замерять компрессию можно, позвав на помощь кого-нибудь, кто будет поворачивать ключ зажигания на старт.

А вы тем временем можете оценить компрессию, так сказать, «в реальном времени» — непосредственно наблюдая за прибором.

Как сделать компрессометр своими руками из свечи накала

Для этого нужно использовать старую свечу в качестве адаптера. Измерение компрессии на дизельном двигателе без обеспечения должной герметичности цилиндра не даст точной картины – будут велики потери давления. Можно решить задачу разными способами:

• встроить обратный клапан непосредственно в свечу, предварительно удалив из неё «внутренности» — спираль и изолятор;
• обратный клапан установить, закрепив его на входе в манометр, но в этом случае каждый раз придётся отсоединять шланг для сброса показаний;
• можно закрепить на обратном конце свечи трубку с резьбой – для удлинения самой свечи, а клапан встроить в резьбовой наконечник шланга от манометра, либо обойтись без него вовсе.

Компрессометр своими руками для бензиновых двигателей

Сделать такой прибор проще, чем для дизеля – в качестве обратного клапана можно использовать золотник от автомобильной грузовой шины. При этом можно использовать весь вентиль в латунном корпусе – он без труда припаяется к подобранной заранее латунной гайке обычным оловянным припоем.

Можно сделать своими руками компрессометр из свечи зажигания, используя последнюю в качестве адаптера. Достаточно лишь удалить керамический изолятор – просто разбив его ударами молотка. Внутренний электрод и изолятор, как правило, без труда извлекаются после этого через «верх» свечи.

Можно поступить ещё проще – надеть на металлическую трубку подходящего диаметра кусок резинового шланга и придать ему коническую форму, обработав на наждаке. Правда, при этом для измерения компрессии вам придётся позвать помощника – удерживать шланг нужно будет рукой.

Такой упрощенный способ не годится для дизеля – очень большое давление, и рукой не прижать уплотнитель должным образом.

Для самостоятельных измерений компрессии, сначала зарядите аккумулятор и прогрейте двигатель до рабочей температуры.

Прежде всего, нужно обеспечить должную скорость вращения коленвала – прокручивать последний придётся стартером. Правда, для получения более полной картины состояния двигателя нужно вращать коленвал с различными скоростями – значения компрессии напрямую зависят от динамики сжатия.

Но такой способ приемлем лишь для больших специализированных автосервисов, оборудованных специальными стендами, а воспользоваться им можно, лишь демонтировав агрегат. Для самостоятельных же измерений для начала как следует зарядите аккумулятор и прогрейте двигатель до рабочей температуры.

Вне зависимости от того, бензиновый мотор или дизельный – проверку цилиндров производите по очереди, предварительно отключив подачу топлива на форсунки (можно просто разъединить колодку разъёма питания форсунок). Долго прокручивать двигатель стартером не нужно – достаточно 3 — 5-ти секунд.

В том случае, если результаты неутешительные, залейте в цилиндр (или цилиндры) около 30 грамм моторного масла. Если после этого компрессия поднялась, то имеют место неисправности шатунно-поршневой группы. То есть износ(поломка) поршневых колец, износ цилиндра и т.д.

Если же после заливки масла показатели компрессии не изменились, то причину плохой работы мотора ищите в головке блока – это могут быть и прогорание клапана (а также его седла), поломка клапанной пружины, трещины в ГБЦ и т.п.

В заключение – не все неисправности всё же можно выявить при помощи компрессометра.

Перед тем, как приниматься за изготовление компрессометра своими руками, например, для дизеля, учитывайте то, что современные системы впрыска дизельных моторов (например, Common Rail) предусматривают нагнетание давления топлива в общей рейке и управление процессом сгорания смеси.

К сожалению, такие системы очень требовательны к качеству топлива, и зачастую современный дизель может поставить в тупик даже опытного мастера. Известны случаи, когда тщательно отремонтированный мотор с отличной компрессией отказывался запускаться лишь из-за того, что его владелец недостаточно следил за чистотой топливной системы.

https://youtube.com/watch?v=BzaHlE9hFoM

https://youtube.com/watch?v=2reijEDjWoQ

https://youtube.com/watch?v=vSw5sUYAi-4

Компрессометр своими руками из свечи

Данный прибор можно изготовить при помощи нескольких частей, которые можно найти в гаражах у бывалых водителей или в любом магазине автозапчастей. Список того, что вам понадобится:

1. Ниппель (или, как его еще называют — золотник).
2. Вентиль, применяемый на камере колеса от грузового автомобиля.
3. Шланг высокого давления.
4. Переходники из латуни, на которых уже нарезана требуемая резьба.
5. Манометр.

Пользоваться таким самодельным приспособлением очень просто: свободный конец шланга вставляется или закручивается в свечное отверстие, производятся замеры и фиксируются на бумаге. Чтобы сбросить давление с манометра, необходимо зажать золотник. Чтобы не запутаться, старайтесь использовать на манометре те единицы измерения, которые указаны производителем в технической литературе.

Вот так изготавливается компрессометр своими руками.

Exafast › Blog › Компрессометр

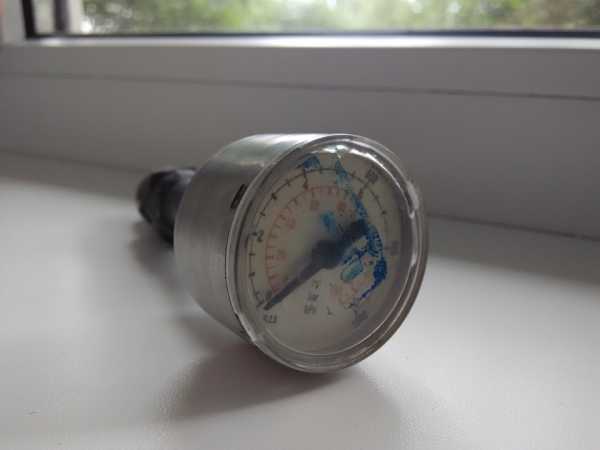

— советский манометр б/у, на 16 кгс/см², с тыльным расположением штуцера, классом точности 4%; — шланг рабочего цилиндра сцепления б/у от ВАЗ-2101-07; — штуцер от старой автомобильной камеры.

Вернёмся к клапану от зажигалки. Он разборный, состоит из латунного корпуса, в который помещены пружинка, стальной шарик диаметром В качестве клапана сброса давления я приспособил вентиль от камеры, про который говорилось выше.

Как сделать компрессометр для двигателя своими руками

• Манометр;
• Вентиль камеры колеса от грузовика (в просторечии «сосок» или «пипок»);
• Золотник, он же ниппель, подходящего размера;
• Переходник из латуни с резьбой (необязательно);
• Шланг 18х6, сделанный из гидравлического рукава высокого давления;
• Гайка нужного диаметра;
• Стяжные хомуты.

1) Для начала осмотрите вентиль.

Он не должен быть погнутым и с трещинами. Первое можно исправить, выпрямив его и обрезав с той стороны, где вентиль был в камере.

Другой конец, с резьбой, трогать не стоит.

Чтобы шланг надежно держался и не пропускал воздух, его лучше зафиксировать стяжными хомутами, но они будут мешать вам сбрасывать показания, поэтому их придется часто снимать/одевать. Для повышения точности измерения шланг можно не затачивать, а оснастить латунным переходником, который будет закручиваться на место свечи.

На этом все, до встречи на страницах нашего сайта!

Компрессометр своими руками

Изготовить его легко, надо только приобрести манометр с диапазоном измерения до 16 кгс/кв.см и выточить на токарном станке из латуни переходник (см. рис.). Уточните в этой детали резьбовое отверстие под тот манометр, который вы приобрели. Основная деталь прибора — вентиль от камеры грузовика, который аккуратно выпрямлен, и от него отпилен грибок.

Главное, чтобы трубка вентиля была не очень кривой, достаточно длинной и имела исправное гнездо под золотник. Со стороны, противоположной золотнику, припаяйте переходник для манометра.

Шов должен быть герметичен. Паять можно как твердым, так и мягким припоем.

С другой стороны вентиля припаяйте упорную шайбу.

Соберите прибор.

Как сделать компрессометр своими руками

Часто причиной, по которой автомобиль стал плохо заводиться, является плохая компрессия в цилиндрах автомобиля.

Проверить значение давления в цилиндре можно при помощи компрессометра.

Потом при помощи паяльника припаиваем гайку, к которой потом прикрутим манометр.

Гайка припаивается к тому месту, где вы обрезали резину. Потом вкручиваем золотник в получившуюся конструкцию и сверху надеваем шланг, который вы подобрали.

Шланг должен быть не очень длинный (примерно 186). Идеальным вариантом будет установка на конец шланга переходника, который подходит по габаритам к размеру свечи.

Как сделать компрессометр своими руками?

О том, что такое компрессия и степень сжатия, мы уже писали на нашем портале Vodi.su.

Это одна из базовых характеристик двигателя, и от того, какое давление достигается в цилиндрах на пике такта сжатия, зависит октановое число бензина .

Понятно, что если компрессия падает, топливно-воздушная смесь полностью не выгорает и расход топлива растет.

Пользоваться компрессометром довольно просто:

1. разогреваете двигатель до рабочей температуры;
2. отключите подачу топлива (бензонасос), снимите клемму с катушки зажигания (иначе она может сгореть);
3. выверните все свечи.

Потом нужно будет провернуть коленчатый вал стартером, чтобы он сделал несколько оборотов.

Как видим, ничего сложного.

Пошаговая инструкция по изготовлению компрессометра

Так выглядит компрессометр заводского изготовления Важные части, из которых будет собран данный инструмент: Важно наличие на ней исправного гнезда для золотника, даже если там будет незначительный дефект, подыщите лучше другой вентиль с целым золотником, так как тот будет пропускать или вообще не держать давление. Схематическое изображение компрессометра Теперь осталось только собрать прибор.

Сборку начинаем из установки манометра с резиновой прокладкой, затем вкручиваем в вентиль золотник от обычной шинной камеры. И все, можно приступать к использованию инструмента. Создаем естественные условия, путем прогревания двигателя (это 10-15 минут работы или 10 км.

пробега). Задача заключается в том, чтобы датчик температуры находился в рабочей зоне, (обычно это половина от всего температурного сектора).

Компрессометр для дизельных двигателей своими руками — что это такое

1. Компрессометр для дизельных двигателей – почему он необходим
2. Какая компрессия в дизельном двигателе?
3. Самостоятельный замер компрессии на дизельном двигателе
4. Принцип действия компрессометра
5. Что следует учитывать при замерах?
6. Как сделать компрессометр своими руками?

Для чего же проводится измерение компрессии дизельного двигателя?

Существует две причины: — замеры делаются с целью определения технического состояния поршневой группы и клапанов; — для получения результатов измерений компрессии в реальных условиях, что позволяет определить, при какой температуре возможен запуск непрогретого дизельного двигателя. Далее рассмотрим основные факторы, которые влияют на точность замеров: — уровень воздушного сопротивления на впуске.

Как сделать компрессометр собственноручно

Когда возникает необходимость в использовании компрессометра и что он, собственно, измеряет? Как правило, это либо залегание поршневых колец, либо треснувшая тарелка клапана, либо износившиеся посадочные места клапанов, либо. возможных проблем предостаточно… Чтобы квалифицированно локализовать проблему, первым делом необходимо провести экспресс-диагностику мотора.

Для этой цели и послужит устройство, которое в простонародье называют компрессометром. Манометр. Для бензиновых моторов достаточно с диапазоном до 16 кгс/см 2 , для дизелей до 25 кгс/см 2 .

В обоих случаях не оставьте без внимания резьбу, она должна подходить для скрутки манометра с переходником (например М12х1,5). Переходники из латуни. Именно из латуни, в связи с ее качественными свойствами.

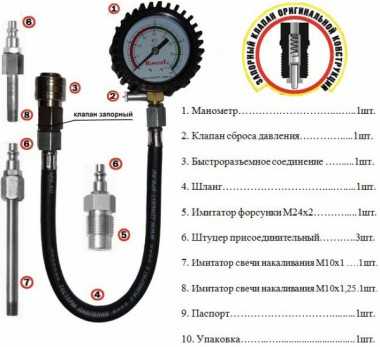

Устройство компрессометра

Компрессометр для бензиновых и дизельных двигателей имеют схожую конструкцию. Различаются только допустимыми показателями давления. Прибор состоит из следующих элементов:

• Манометра;
• Штуцера с клапаном стравливания;
• Металлической трубки, шланга высокого давления;
• Набора адаптеров.

Процесс измерения осуществляется благодаря встроенному в манометр или промежуточную трубку запорному клапану. Данный клапан предотвращает сбрасывание давления при проворачивании коленвала, автоматически фиксируя максимальный показатель компрессии. Результаты замеров отображается на циферблате компрессометра.

Пошаговая инструкция по изготовлению компрессометра – Авто Мото Спец

Сегодня, для измерения давления в цилиндре двигателя, многие, не имея компрессометра, отправляются на станцию техобслуживания или в магазин за покупкой данного устройства. Но разницы между заводскими или самодельными приспособлениями нет, так как они работают по одному принципу.

В данной статье рассмотрим, как изготовить самодельный компрессометр. Этот инструмент предназначен для измерения давления в цилиндре двигателя внутреннего сгорания.

Подобная манипуляция проводится для полной диагностики и/или получения подробной информации о состоянии поршневой группы (при большом пробеге автомобиля).

А также для определения целостности головки двигателя, клапанов и их посадочных мест.

По своему принципу работы прибор очень прост, а для его изготовления понадобится минимум средств и усилий. Все составляющие легко можно подобрать в гараже или купить в магазине, все же это будет на порядок дешевле, чем покупать его целиком.

Нужно отметить еще такой важный плюс: сделанный, (независимо от того бензиновый или дизельный компрессометр своими руками) – гораздо надежнее.

Все согласятся с тем, что современные рынки переполнены китайским инструментом низкого качества, который опасно использовать, потому как известно много случаев, когда при его применении страдал не только автомобиль, но и технический персонал, обслуживающий его. Поэтому, если вы решили сделать компрессометр своими руками, не сомневайтесь — это правильный выбор.

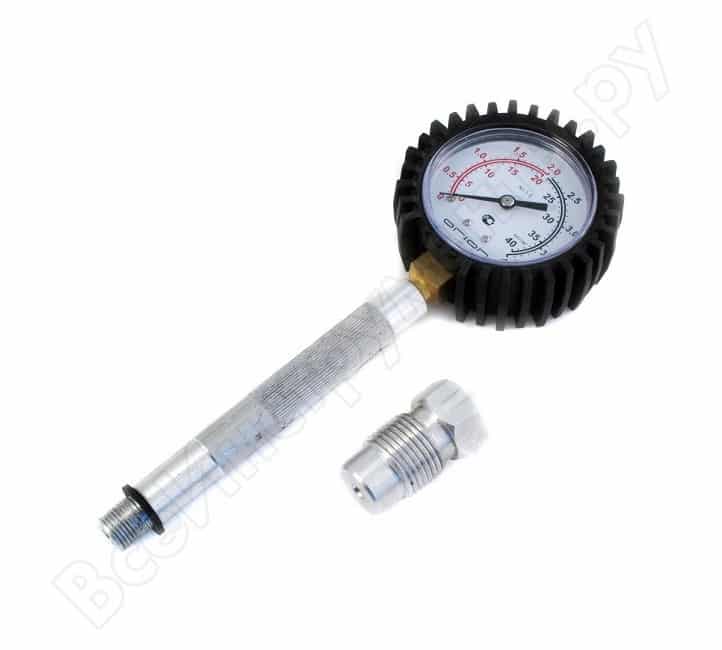

Так выглядит компрессометр заводского изготовления

Как сделать компрессометр, подробная инструкция

Важные части, из которых будет собран данный инструмент:

• Манометр, с диапазоном измерения 25 кг/кВ.см (обратите свое внимание на резьбу, важно, чтобы она подошла вам). Также, при выборе манометра, нужно убедиться в его работоспособности.
• Латунные переходники, (именно этот материал из-за его качественных свойств)
• Основной деталью прибора является вентиль от новой или использованной камеры грузовой машины, который выпрямлен без дефектов, с отпиленным или отрезанным грибком. Нужно, чтобы вся трубка вентиля по всей длине была ровной, а ее длина была с запасом.

Важно наличие на ней исправного гнезда для золотника, даже если там будет незначительный дефект, подыщите лучше другой вентиль с целым золотником, так как тот будет пропускать или вообще не держать давление.

Схематическое изображение компрессометра

На противоположной стороне от золотника необходимо вмонтировать, посредством пайки, переходник, на котором будет крепиться манометр. Шов пайки не должен пропускать воздух и быть полностью герметичным. Во время пайки можно использовать твердый или мягкий припой. На другой стороне вентиля нужно хорошо припаять упорную шайбу.

Остается подобрать резиновый или прорезиненный конус, например, взяв пробку из-под медицинских 200 мл. флаконов, или же сделать ее самому, вырезав из листовой резины. Необходимо учесть плотное соприкосновение пробки в отверстии для свечи, и только потом делаем отверстие в ней.

Теперь осталось только собрать прибор. Сборку начинаем из установки манометра с резиновой прокладкой, затем вкручиваем в вентиль золотник от обычной шинной камеры. И все, можно приступать к использованию инструмента.

Использование прибора

Создаем естественные условия, путем прогревания двигателя (это 10-15 минут работы или 10 км. пробега). Задача заключается в том, чтобы датчик температуры находился в рабочей зоне, (обычно это половина от всего температурного сектора).

Важно! Наличие хорошего заряженного аккумулятора или зарядного устройства к нему, поскольку прокручивание двигателя будет осуществляться с помощью стартера.

Выкручиваем свечи

Берем наш прибор, вставляем резиновую пробку в свечное отверстия измеряемого цилиндра (желательно, во время замера, его придерживать). Просим кого то прокрутить стартер, до тех пор пока не получите значения на манометре.

Важно! Перед использованием прибора проверить его герметичность и отрегулировать все клапанные зазоры, от этого напрямую зависит достоверность полученных данных.

Перед тем как делать замер, изучите техническую литературу вашего авто, найдите интересующие вас характеристики.

Для того чтобы вы имели объективную картину, в полученных с помощью прибора, данных.

Затем, проверяем следующие цилиндры, проделывая вышеизложенные действия. Но перед каждым замером, не забываем выводить показания манометра на нулевое значение, посредством декомпрессии (нажатием на сердцевину золотника тоненьким предметом).

Основные детали компрессометра

Это основные моменты при использовании самодельного компрессометра. Не бойтесь мелких недочетов, а используйте собственную инициативу, что позволит выполнить поставленную задачу на все сто процентов, без лишних затрат.

Во время работы соблюдайте все правила безопасности во время работы, потому как их игнорирование может привести к поломкам оборудования и травмам.

Изготовление компрессометра в домашних условиях

При падении компрессии (уменьшение давления в цилиндре двигателя в конечной стадии такта сжатия топлива) автомеханики диагностируют такую проблему как протечка в камере сгорания.

Первый признак данной неполадки двигатель потерял мощность.

Для точной диагностики работы двигателя используют такой инструмент как компрессометр. Покупка его в автомагазине нерациональна, по причине того, что использовать его водитель будет не часто. Выгоднее сделать данный инструмент своими руками.

Содержание статьи:

Необходимые детали для сборки компрессометра

• Манометр. Диапазон для бензиновых двигателей в районе до 16 кгс/ см2. Для дизельных моторов до 25 кгс/см2. Резьба подбирается в соответствии с переходником.
• Латунный переходник.
• Насадка в виде конуса из резины. В насадке делаем сквозное отверстие под свечу. Используем конус в качестве заглушки свечного отверстия.
• Вентиль от резиновой камеры грузового колеса. Трубка вентиля должна быть без деформаций, микротрещин с качественным гнездом под золотник. Расширение трубки, грибок следует удалить.
• Упорная шайба.

Процесс сборки

1. Пайкой соединяем переходник с противоположной стороной золотника. Припаиваем упорную шайбу со стороны золотника. Припой должен герметично соединять детали.
2. Манометр вкручивается в переходник, для прокладки используем средне жесткую резинку.
3. Рабочий золотник устанавливается в гнездо трубки, проверяем герметичность и силовое давление.
4. Одеваем резиновую пробку, прикладывая значительное усилие до соприкосновения с шайбой. Полученный инструмент позволит качественно и точно проверять давление и значительно сэкономит средства.

В статье рассмотрели изготовление компрессометра в домашних условиях.

Видео-пособие:

https://youtube.com/watch?v=-cdoN3dh08o

avto-sovet.ru

Компрессометр своими руками

Компрессию в цилиндрах ДВС измеряют при помощи специального приспособления, под названием компрессометр. Он представляет собой манометр, главной особенностью которого можно назвать присутствие свободного клапана.

Такой манометр не выпускает полученное им давление до того, как не будет зафиксировано максимальное значение величины у верхней мертвой точки цилиндра.

Постараемся разобраться, как выполнить замеры компрессии в цилиндрах и как изготовить компрессометр своими руками?

– Как изготовить самодельный компрессометр

Вот так изготавливается компрессометр своими руками. Такое приспособление поможет вам значительно сэкономить на профессиональных инструментах и добиться, примерно, того же результата при минимальных затратах.

Если еще совсем недавно двигатель автомобиля работал исправно – расход топлива и масла, а также мощность были у пределов нормы, но затем все стало совсем наоборот, значит, самое время проверить давление в цилиндрах двигателя.

Как известно, падение компрессии не самый лучший знак для любого двигателя, так как подающееся туда топливо сгорает не полностью и остается в виде осадка, который может стать причиной дефектов, как на цилиндрах, так и на поршнях.

Как узнать компрессию?

Как вы уже поняли, чтобы замерить компрессию, необходимо приобрести компрессометр. После этого, необходимо выполнить ряд специальных действий, чтобы показания были самыми точными и имели минимальные отклонения.

1. Двигатель необходимо прогреть до рабочей температуры. Это то самое время, когда он может работать на полную мощность. После чего – заглушите.
2. Пока двигатель прогрет, необходимо отключить бензонасос. Если у вас инжекторный двигатель, то вам просто нужно отсоединить специальный штекер, предназначенный для питания бензонасоса. В случае с карбюраторным – отсоедините шланг, идущий от бензопровода на бензонасос и шланг на поплавковой камере карбюратора. Чтобы катушка зажигания не сгорела – отсоедините от нее клемму.
3. Выкрутите все свечи зажигания. Многие водители допускают банальную ошибку, выкручивая только одну свечу. Делать это категорически запрещено!
4. Теперь вкрутите компрессометр в одно из свечных отверстий. Рекомендуется сразу приобрести насадки, которые предназначены для крепления на разных двигателях.
5. Попросите напарника сесть в автомобиль и нажать до упора на педаль газа. Делается это для того, чтобы дроссельная заслонка была открыта. Затем, он должен включить стартер на 2 секунды.
6. Показания с компрессометра снимаются, и данная процедура применяется к остальным цилиндрам. Эксплуатационные нормы можно узнать из технической литературы по вашему автомобилю.
7. По отклонениям от нормы, полученным в ходе измерений, можно судить о роде и масштабе неисправности, которая коснулась двигателя вашего автомобиля.

Как пользоваться компрессометром?

Компрессометр – это прибор для измерения компрессии в цилиндрах двигателя. Как им пользоваться?

Подробно про то, что такое компрессия двигателя и как ее измерять, мы уже поговорили здесь и здесь. А теперь разберем компрессометр и методику его использования «по полочкам».

В основе любого компрессометра лежит манометр, то есть, прибор, измеряющий давление. Также в состав прибора входит металлическая или гибкая резиновая трубка, наконечник и клапан. Существует два типа компрессометров: прижимные и с резьбовым наконечником. В зависимости от типа прибора, несколько отличается методика использования. Если компрессометр прижимной, то для измерения компрессии в двигателе, понадобится помощник. Когда же компрессометр имеет наконечник, ввинчивающийся в свечное отверстие, компрессию легко можно измерить в одиночку. Существуют также и комбинированные варианты, когда в состав прибора входит и прижимная трубка и гибкий шланг с резьбовым наконечником.

Общий принцип использования компрессометров таков: наконечник крепко прижимается или вкручивается в свечное отверстие и включается стартер. Воздух, сжимаемый в цилиндре, подается также в трубку компрессометра и заставляет стрелку манометра перемещаться по шкале. Когда стрелка прекратит движение, стартер отключают. То значение, на которое указывает стрелка прибора, и есть значение компрессии в данном цилиндре.

Перед повторным использованием компрессометра, нужно сбросить давление, созданное в нем. Для этого на приборе существует специальный клапан. Во многих моделях он находится прямо в трубке и представляет собой небольшую кнопку на ее срезе. После нажатия на кнопку, давление в компрессометре сбрасывается и он готов к дальнейшему использованию.

Для правильного измерения компрессии и получения точных результатов, крайне важно правильно подготовить двигатель. Читайте об этом в статье как измерить компрессию.

russia-avto.ru
