Как поменять манжеты на главном цилиндре сцепления

Для чего предназначен главный цилиндр сцепления

Единственная задача главного цилиндра в сцеплении «шестёрки» — резко повышать давление тормозной жидкости в гидравлическом приводе сцепления. Жидкость под высоким давлением подаётся в шланг, соединённый с дополнительным цилиндром сцепления.

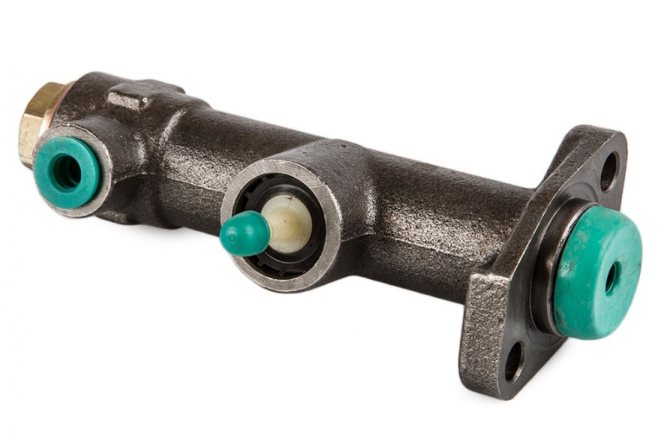

Главные цилиндры сцепления «шестёрок» выполнены в продолговатом литом корпусе

Это устройство, в свою очередь, позволяет отсоединить ходовую часть автомобиля от мотора. После этой операции водитель может беспрепятственно включить нужную скорость и ехать дальше.

Как работает главный цилиндр «шестёрки»

Принцип действия таков:

1. Водитель, надавив на педаль сцепления, создаёт механическое усилие.
2. Оно через специальный шток передаётся на ведущий цилиндр.
3. Шток толкает поршень, установленный в цилиндре.
4. В результате цилиндр начинает работать как медицинский шприц и выталкивает жидкость наружу через специальное отверстие со шлангом. Так как коэффициент сжатия этой жидкости стремится к нулю, она через шланг быстро доходит до рабочего цилиндра и заполняет его. Так как водитель всё это время удерживает педаль сцепления утопленной в пол, общее давление в системе продолжает расти.
5. Пытаясь найти выход, жидкость, попавшая в рабочий цилиндр, давит на поршень этого устройства.
6. У поршня имеется небольшой шток. Он выдвигается наружу и входит в зацепление со специальной вилкой. А она, в свою очередь, входит в зацепление с выжимным подшипником.
7. После того как вилка надавит на подшипник и вызовет его смещение, диски в барабане сцепления разъединяются, а двигатель полностью отключается от ходовой части.
8. После разъединения водитель может беспрепятственно включить требуемую скорость без опасения сломать коробку передач.
9. Включив требуемую скорость, водитель отпускает педаль, после чего запускается обратная последовательность.
10. Шток, находящийся под педалью, освобождается. Поршень главного цилиндра соединён с возвратной пружиной. И под её воздействием он возвращается в исходное положение, увлекая за собой шток, который давит на педаль и поднимает её.
11. В рабочем цилиндре тоже имеется возвратная пружина, которая тоже ставит поршень на место. В результате общее давление жидкости в гидравлическом приводе сцепления падает и остаётся низким до тех пор, пока водителю вновь не потребуется переключить передачу.

Главный цилиндр является основным элементом гидропривода сцепления

Расположение цилиндра

Ведущий цилиндр сцепления на «шестёрке» располагается в моторном отсеке машины. Он крепится к задней стенке этого отсека, находясь чуть выше уровня ног водителя. Добраться до этого устройства можно без особых проблем, поскольку доступ к нему ничего не загораживает.

Главный цилиндр сцепления на «шестёрке» крепится на стенке моторного отсека

Всё, что потребуется сделать для снятия этого устройства — открыть капот машины и взять торцевой ключ с максимально длинной рукояткой.

https://youtube.com/watch?v=ixlC52SDEF8

______________________________________________________________________________

Сцепление автомобиля ГАЗ-3307

Сцепление автомобиля ГАЗ-3307 однодисковое, сухое, рычажное, с периферийными пружинами, гасителем крутильных колебаний, установлено в картере 2 (рис.1). Рис. 1. Сцепление ГАЗ-3307 А — 2,5-3 мм; 1 — маховик; 2 — картер; 3 — ведомый диск; 4 — нажимной диск; 5 — рычаг нажимного диска; 6 — масленка; 7 — регулировочная гайка; 8 — муфта выключения сцепления; 9 — первичный вал коробки передач; 10 — вилка; 11 — кожух; 12 — нажимная пружина Основными элементами сцепления ГАЗ-3307 являются ведомый диск 3 в сборе с фрикционными накладками и нажимной диск 4 в сборе с кожухом 11 и рычагами 5. Кожух сцепления закреплен на маховике 1 коленчатого вала шестью центрирующими (специальными) болтами. Между кожухом и диском 4 установлено двенадцать нажимных пружин. Усилие сжатия пружин обеспечивает создание необходимой силы трения и передачи крутящего момента от маховика через кожух и нажимной диск на ведомый диск сцепления. Для выключения сцепления служат три рычага 5. Точками опоры рычагов на кожухе являются специальные гайки 7. Одновременность нажатия подшипником на все рычаги регулируют гайками 7, которые после регулировки раскернивают. В процессе эксплуатации автомобиля эти рычаги, как правило, не регулируют. Для выключения сцепления служит упорный подшипник, установленный на муфте 8. Между концами рычагов нажимного диска (корзины) и подшипником выключения сцепления ГАЗ-3307 необходим зазор 2,5-3,0 мм, который обеспечивается при свободном ходе 4-5 мм наружного конца вилки 10 включения сцепления и соответствует свободному ходу педали 40-55 мм при неработающем двигателе. Смазка подшипника выключения сцепления ГАЗ-3307 осуществляется колпачковой масленкой 6, расположенной сверху картера сцепления. Масленка и муфта выключения сцепления соединены гибким шлангом. При установке нового шланга необходимо заполнить его смазкой. Для этого нужно дважды выжать в него полностью заправленную колпачковую масленку. Только после третьей заправки смазка из масленки будет подаваться в подшипник. Привод выключения сцепления автомобиля ГАЗ-3307 Привод выключения сцепления ГАЗ-3307 гидравлический, состоит из подвесной педали 8 (рис. 2), главного цилиндра 3, трубопровода и рабочего цилиндра 13.

Рис. 2. Привод сцепления ГАЗ-3307 1 — питающий бачок; 2 — питающий шланг; 3 — главный цилиндр; 4 защитный колпак; 5 — толкатель главного цилиндра; 6 — муфта выключения сцепления; 7 — вилка; 8 педаль; 9 — регулировочная гайка; 10 — контргайка; 11 — толкатель; 12 — оттяжная пружина; 13 цилиндр; 14 — поршень; 15 — клапан прокачки; 16 — поршень главного цилиндра; 17 — манжета; А компенсационное отверстие; В — перепускное отверстие Педаль сцепления установлена на оси кронштейна педали на двух пластмассовых втулках, не требующих смазки в эксплуатации, и передает усилие на толкатель 5 главного цилиндра 3. В крайнее заднее положение педаль возвращается оттяжной пружиной 12. При этом ограничение хода педали в заднем положении осуществляется упором сферической головки толкателя 5 в шайбу главного цилиндра. Между толкателем 5 и поршнем 16 главного цилиндра сцепления ГАЗ-3307 предусмотрен постоянный зазор, который при сборке и в процессе эксплуатации не регулируется. Главный цилиндр управления сцепления ГАЗ-3307 установлен на щитке передка кабины и соединен шлангом 2 с одной из секций трехсекционного питающего бачка 1, снабженного датчиком сигнализатора аварийного падения уровня тормозной жидкости (две друга секции бачка питают гидравлический привод двухконтурной рабочей тормозной системы) Рабочий цилиндр сцепления ГАЗ-3307 крепится к картеру сцепления двумя болтами. Для удаления из системы воздуха в рабочий цилиндр вверну: клапан 15, закрытый резиновым колпачком. Регулировка привода выключения сцепления ГАЗ-3307 Перед регулировкой привода необходимо проверить уровень жидкости в питающем бачке 1 (см. рис. 2) и при наличии воздуха в системе (подтекание на трассе гидропривод провал педали и пр.) прокачать привод. При регулировке привода сцепления автомобиля ГАЗ-3307 следует обеспечить свободный ход наружного конца вилки выключения сцепления, равный 4-5 мм, что соответствует необходимому зазору между концами оттяжных рычагов и подшипника выключения сцепления. Регулировка свободного хода вилки выключения сцепления ГАЗ-3307 проводится в следующем порядке: — отсоединить оттяжную пружину 12; — приложить линейку вдоль толкателя 11 и, покачивая рукой вилку 7, замерить свободный ход вилки. Если он не укладывается в требуемые пределы, то надо ослабить контргайку 10 и, придерживая регулировочную гайку ключом, вращать толкатель 11, добиваясь необходимого свободного хода. Для вращения толкателя использовать ключ перепускного клапана колесного цилиндра; — затянуть контргайку, придерживая толкатель от проворачивания ключом; — проверить свободный ход вилки. При правильно отрегулированном свободном ходе педали сцепления автомобиля ГАЗ-3307 необходимо замерить ход поршня рабочего цилиндра, который должен быть не менее 23 мм. Если ход поршня меньше, это указывает на то, что система плохо прокачана. В этом случае необходимо убедиться в отсутствии течи и снова тщательно прокачать гидравлическую систему. Замена подшипника выключения сцепления ГАЗ-3307 Для замены подшипника выключения сцепления необходимо выполнить следующее: — снять коробку передач, оберегая от повреждения шлицы ведомого диска сцепления; — отсоединить от муфты выключения сцепления оттяжную пружину и, сняв муфту, спрессовать с нее неисправный подшипник; — напрессовать подшипник на муфту до упора, предварительно заполнив подшипник смазкой Литол. Установка проводится в обратной последовательности, при этом необходимо оберегать гибкий шланг от повреждений, а ведомый диск сцепления от коробления. Снятие и установка ведомого диска и корзины сцепления ГАЗ-3307 Для снятия дисков ГАЗ-3307 необходимо выполнить следующее: — снять коробку передач с автомобиля, как при замене подшипника выключения сцепления; — найти у одного из болтов крепления кожуха к маховику или самостоятельно нанести метки на кожухе и маховике; — равномерно отвернуть болты крепления кожуха к маховику, чтобы при этом не погнуть лапы кожуха и не повредить точные отверстия под центрирующие болты; — последовательно снять ведомый и нажимной (корзина) диски, так как вторая поперечина рамы мешает одновременному снятию дисков. Для этого необходимо через посадочное отверстие картера сцепления ГАЗ-3307 для коробки передач поднять до упора в картер нажимной диск, оставляя внизу возможно больший зазор между маховиком и кожухом сцепления, через который и вынуть ведомый диск. Затем, повернув корзину ГАЗ-3307 вниз одной из регулировочных гаек, снять его, поворачивая таким образом, чтобы остальные регулировочные гайки проходили, не задевая поперечину. Установку ведомого и нажимного дисков в сборе необходимо проводить в последовательности, обратной снятию. При установке ведомого и нажимного дисков сцепления ГАЗ-3307 необходимо выполнить следующее: — заложить смазку в отверстие подшипника первичного вала, установленного в коленчатом валу, и тщательно очистить поверхности трения на маховике и нажимном диске ветошью, смоченной бензином; — при установке ведомого диска центральная пружина демпфера должна быть обращена в сторону маховика, а метки «0» на кожухе и маховике должны совпадать; — перед затяжкой болтов ведомый диск установить соосно коленчатому валу, используя оправку или запасной первичный вал; — равномерно затянуть болты крепления кожуха к маховику и вынуть оправку или запасной первичный вал. Оправка или вал должны выниматься свободно. Разборка и сборка нажимного диска (корзины) сцепления ГАЗ-3307 Разборку корзины ГАЗ-3307 необходимо проводить с помощью приспособления или пресса с усилием не менее 3000 Н (300 кгс) в следующем порядке: — отметить расположение всех деталей относительно нажимного диска и самого диска относительно кожуха для того, чтобы после сборки сохранить заводскую балансировку всего узла; — положить нажимной диск на подставку и установить на стол пресса. На кожух положить подкладку таким образом, чтобы было удобно отвинчивать регулировочные гайки. Нажимая прессом на подкладку, разгрузить рычаги и регулировочные гайки от усилия нажимных пружин, отвернуть регулировочные гайки, плавно отпустить пресс и снять кожух; — расшплинтовать пальцы, осторожно их вынуть и собрать иглы подшипников. Сборку нажимного диска сцепления ГАЗ-3307 необходимо проводить в порядке, обратном разборке. Замена фрикционных накладок ведомого диска сцепления ГАЗ-3307 Для замены фрикционных накладок ведомого диска необходимо выполнить следующее: — высверлить и выбить бородком алюминиевые заклепки крепления фрикционных накладок; — осторожно, не допуская появления трещин, приклепать поочередно новые накладки к диску сцепления. Торец всех головок заклепок должен быть утоплен на 2-2,6 мм относительно рабочей поверхности накладок. Расклепанная головка на диске сцепления ГАЗ-3307 должна быть высотой 0,9-1,2 мм. При необходимости надо отбалансировать ведомый диск статически, обеспечивая с помощью балансировочных грузов остаточный дисбаланс не более 18 г/см. Собранный с накладками диск проверить на приспособлении на биение накладок. Допустимое биение — 0,7 мм на радиусе 145 мм; если биение больше указанного значения, диск необходимо выправить. Замена деталей центральной части ведомого диска сцепления ГАЗ-3307 Для замены деталей центральной части ведомого диска необходимо выполнить следующие операции: — снять стопорное кольцо, центральную тарельчатую пружину, фрикционную шайбу и шайбу демпфера; — высверлить с обеих сторон головки четырех упорных пальцев и разобрать диск; — высверлить головки четырех заклепок крепления задней пластины демпфера; — заменить изношенные детали (пружины, ступицу, фрикционную шайбу, шайбу демпфера и др.); — приклепать заднюю пластину демпфера к диску; — установить упорные пальцы и расклепать их с обеих сторон; — установить шайбу демпфера, фрикционную шайбу, центральную тарельчатую пружину и стопорное кольцо. Снятие гидравлического привода выключения сцепления ГАЗ-3307 Во избежание попадания загрязнений в полость гидравлического привода выключения сцепления перед разъединением необходимо очистить детали от грязи, а после разъединения вставить заглушки в отверстия цилиндров, трубопровода и шлангов. Снятие гидравлического привода сцепления автомобиля ГАЗ-3307 необходимо проводить в следующем порядке: — отсоединить трубку от гибкого шланга к рабочему цилиндру 13 (см. рис.2); — слить жидкость из гидравлической системы через отсоединенный конец трубки в чистый сосуд; — отсоединить гибкий шланг от кронштейна и рабочего цилиндра, сливая жидкость в чистый сосуд; — снять оттяжную пружину 12 вилки выключения сцепления; — отсоединить и снять рабочий цилиндр 13; — отсоединить толкатель 5 главного цилиндра от педали 8; — отсоединить от главного цилиндра 3 шланг 2 к питающему бачку и трубку; — отсоединить главный цилиндр 3 от щитка передка кабины и снять его. Разборка цилиндров сцепления ГАЗ-3307 Перед разборкой цилиндры должны быть очищены от грязи, промыты в содовом растворе и высушены сжатым воздухом. Разборка главного цилиндра сцепления ГАЗ-3307 проводится в следующем порядке: — вывернуть штуцер трубки подвода жидкости от бачка, снять прокладку штуцера; — снять с корпуса и сдвинуть к проушине толкателя резиновый защитный колпак 4 (см. рис.2); — вынуть из корпуса стопорное кольцо, упорную шайбу и толкатель 5; — вынуть последовательно из корпуса поршень 16 с уплотнительной манжетой, клапан поршня, торцовую манжету 17, возвратную пружину с держателем, клапан главного цилиндра с обоймой, упорное кольцо клапана. Штуцер главного цилиндра рабочей магистрали при разборке отвертывать не следует, если на автомобиле не было утечек через него рабочей жидкости. Разборка рабочего цилиндра сцепления ГАЗ-3307 проводится в следующем порядке: — отсоединить от рабочего цилиндра резиновый защитный чехол и вынуть толкатель вместе с чехлом, снять чехол с толкателя 11; — вынуть последовательно из корпуса поршень 14, торцовую манжету, распорный грибок и пружину. Во избежание повреждения поршня и манжеты для удаления поршня из рабочего цилиндра подвести сжатый воздух в отверстие присоединения трубопровода; — вывернуть из цилиндра клапан 15 прокачки, снять с него резиновый защитный колпачок. Сборка гидравлического привода выключения сцепления ГАЗ-3307 Перед сборкой детали надо промыть в изопропиловом спирте или тормозной жидкости и продуть сжатым сухим воздухом. Поверхности цилиндров смазать свежей рабочей жидкостью или касторовым маслом. Манжеты погрузить в касторовое масло, температура которого не должна быть ниже+15 °С. Сборку узлов гидропривода выключения сцепления ГАЗ-3307 необходимо проводить в порядке, обратном разборке. После установки деталей в цилиндры убедиться, что возвратные пружины уверенно возвращают поршни в исходное положение. С помощью мягкой проволоки диаметром 0,5 мм проверить, не перекрывает ли манжета главного цилиндра сцепления ГАЗ-3307 компенсационное отверстие. После сборки главного цилиндра сцепления убедиться в наличии зазора между поршнем и толкателем. Установить узлы гидропривода сцепления на автомобиль в порядке, обратном снятию. Проверить герметичность всех соединений.

______________________________________________________________________________

______________________________________________________________________________

• Сцепление ГАЗ-3308, 3309
• Разборка КПП ГАЗ-3308, 3309
• Ведущие мосты ГАЗ-3308
• Раздатка и карданы ГАЗ-3308
• Карданы ГАЗ-3307, 3309
• Задний мост ГАЗ-3309, 3307
• Подвеска ГАЗ-3309
• Рулевое управление ГАЗ-3309

______________________________________________________________________________

______________________________________________________________________________

• Сцепление ГАЗ-53, 3307
• КПП ГАЗ-53, 66
• Задний мост ГАЗ-53
• Рулевое управление ГАЗ-53, 66
• Установка зажигания ГАЗ-53
• Сцепление ГАЗ-66
• Ведущие мосты ГАЗ-66
• Тормозная система ГАЗ-66
• Лебедка и коробка отбора мощности ГАЗ-66
• Рабочие системы двигателя ГАЗ-66, ГАЗ-3307

• Двигатель ЗМЗ-402 Газель ГАЗ-2705
• Сцепление Газель ГАЗ-2705
• Коробка передач Газель ГАЗ-2705
• Передний мост Газель ГАЗ-2705

• Головка блока цилиндров и распредвал Камминз ISF 2.8
• Топливная система двигателя Газель Cummins ISF 2.8
• Блок цилиндров и поршневая группа двс Cummins ISF 2.8
• Коленвал двс Камминз ISF 2.8 Газель

• Двигатель Камминс Валдай ГАЗ-33106
• Сцепление и КПП Валдай
• Мосты Валдай
• Рулевое управление Валдай

Каталоги запасных частей и сборочных деталей

О выборе главных цилиндров сцепления

Если у владельца «шестёрки» начались проблемы со сцеплением и он решил приобрести новый цилиндр, то перед ним неизбежно встанет вопрос: а какой цилиндр лучше взять? Ответ прост: главный цилиндр сцепления на всей вазовской «классике» начиная с ВАЗ 2101 по ВАЗ 2107 практически не претерпел изменений. Следовательно, на «шестёрку» можно без проблем поставить цилиндр с «копейки», с «семёрки» или с «четвёрки».

Водители считают наилучшим вариантом устанавливать на «шестёрку» стандартные вазовские цилиндры

Представленные в продаже цилиндры тоже универсальны, они подходят ко всему модельному ряду классических автомобилей ВАЗ. Как правило, автолюбители стараются устанавливать оригинальные вазовские цилиндры. Проблема заключается в том, что вазовская «классика» давным-давно снята с производства. И запчастей к ней с каждым годом становится меньше. Это правило относится и к цилиндрам сцепления. В результате автовладельцы вынуждены пользоваться продукцией других производителей. Вот они:

• FENOX. Это самый популярный производитель запчастей к вазовской «классике» после ВАЗа. Цилиндры от FENOX можно найти практически в любом крупном магазине запчастей по всей стране. Эти цилиндры надёжны и пользуются неизменно высоким спросом, несмотря на несколько завышенную цену. Если стандартный вазовский цилиндр водитель может приобрести за 450 рублей, то цилиндр от FENOX может стоить 550 рублей и выше;

  Цилиндры сцепления от FENOX — вторые по популярности после вазовских

• Pilenga. Цилиндры от этого производителя встречаются на прилавках магазинов гораздо реже, чем продукция FENOX. Но при должном старании найти такой цилиндр всё же можно. Цена на цилиндры Pilenga начинается от 500 рублей.

  Найти цилиндры Pilenga в продаже сегодня не так-то просто

И это все крупные на сегодняшний день. Разумеется, сегодня на рынке запчастей есть масса других, менее известных брендов. Однако связываться с ними настоятельно не рекомендуется. Особенно если их цилиндры стоят вдвое дешевле вышеуказанных. Весьма высока вероятность купить подделку, которая прослужит очень недолго. Вообще, цилиндры сцепления на «классику» подделывают часто. Причём в отдельных случаях подделки выполняются настолько искусно, что отличить их от оригинала может только специалист. А для рядового автолюбителя единственным критерием качества остаётся цена. Следует понять: хорошие вещи всегда стоили дорого. И цилиндры сцепления не являются исключением из этого правила.

Что касается установки на ВАЗ 2106 цилиндров от других автомобилей, то такие эксперименты автолюбителями почти не практикуются. Причина очевидна: цилиндр сцепления от другого автомобиля рассчитан на другую гидравлическую систему. Такой цилиндр отличается как по размерам, так и по техническим характеристикам, важнейшей из которых является способность создавать давление. Уровень давления, создаваемого «не родным» цилиндром сцепления, может оказаться или слишком низким, или наоборот, слишком высоким. Ни в первом, ни во втором случае это не сулит ничего хорошего гидравлике «шестёрки». Таким образом, установка «не родных» цилиндров на ВАЗ 2106 — явление крайне редкое. И делается это лишь при полной невозможности достать нормальный вазовский цилиндр.

Самостоятельная замена сцепления

При замене сцепления следует внимательно осматривать все снимаемые детали, вполне возможно замена всего узла не понадобится, достаточно будет поменять только некоторые детали.

Замена сцепления производится в следующей последовательности:

1. Отсоединяются клеммы аккумулятора.
2. От трансмиссии отключается рычаг переключения передач.
3. От резонатора отсоединяется выхлопная труба, затем от кожуха КПП отсоединяется рабочий цилиндр. От самого КПП отсоединяется кардан.
4. Отвинчиваются болты, крепящие стартер к корпусу коробки передач, но перед этим следует отпустить две нижние гайки, которые крепят трансмиссию к блоку двигателя.
5. Снимается КПП, затем демонтируется корзина сцепления. После снятия корзины освобождается диск сцепления
6. На этом этапе при необходимости производится замена главного цилиндра и прочих комплектующих, например, меняется вилка сцепления или усики на корзине.
7. Сборка и установка узла производится в обратной последовательности.

При сборке все детали необходимо тщательно промыть, но ни в коем случае нельзя этого делать в бензине или в масле. Смазка осуществляется только тормозной жидкостью.

Сцепление является одним из важнейших узлов в автомобиле, без которого он просто не тронется с места. Поэтому эта сложная система требует должного внимания и ухода. Неисправности в работе сцепления могут привести к самопроизвольному движению автомобиля, а это уже прямая угроза жизни окружающих.

Каждый автомобиль в своей конструкции оснащен таким устройством, как главный цилиндр сцепления. Рассматриваемый автомобиль в конструкции механизма сцепления также оснащен главным и рабочим цилиндрами. В данном материале уделим внимание главному цилиндру сцепления на ВАЗ 2107, его расположению, диагностике и особенностям замены на семерке.

Находится главный цилиндр на ВАЗ 2107 под капотом, непосредственно на стенке отделяющей салон от капота, в районе ног водителя авто. Прямо над ним находится расширительный бачок, а рядом — вакуумный усилитель и главный тормозной цилиндр. Обычно для определения неисправности достаточно просто взглянуть на изделие. Наличие течи говорит о том, что деталь неисправна и требует ремонта или замены.

Назначение устройства

На автомобилях устанавливается главный и рабочий цилиндры сцепления, без которых функционирование механизма невозможно. Главный цилиндр ВАЗ 2107 предназначается для того, чтобы выталкивать тормозную жидкость. Ниже представлена схема, по которой визуально можно выяснить особенности функционирования агрегата.

При нажатии на педаль сцепления происходит движение поршня в рассматриваемом устройстве, тем самым происходит выталкивание тормозной жидкости. Эта жидкость по трубке поступает в рабочий цилиндр, где наблюдается обратный процесс(жидкость выталкивает поршень). Тормозная жидкость приводит в движение поршень, который соединен посредством вилки с диском сцепления. В результате происходит разъединение диска сцепления и маховика, благодаря чему можно переключить передачу. ГЦС еще называют основным, так как именно с его помощью осуществляется подача усилия от педали при ее нажатии.

Необходимость замены устройства: когда требуется

Как и все детали любого авто, ГЦС имеет свойство изнашиваться, в результате чего возникает потребность его ремонта или замены. Простейшая поломка изделия – это износ пыльника, определить который можно по характерным признакам течи тормозной жидкости.

Чтобы выявить неисправность цилиндра, требуется первоначально провести визуальный осмотр. Отремонтировать вышедший из строя ГЦС на ВАЗ 2107 возможно, для этого можно поискать ремкомплекты, но это не всегда рационально из-за качества современных запчастей, поэтому проще и быстрее поменять его целиком. Неисправность можно определить и по характерному исчезновению давления в системе, что определяется путем нажатия на педаль. О том, как поменять вышедший из строя механизм ВАЗ 2107, рассмотрим подробнее.

Меняем сами

Замена главного цилиндра сцепления ВАЗ 2107 начинается с того, что необходимо откачать из бачка гидропривода тормозную жидкость. Это можно сделать при помощи шприца или резиновой груши. Вместе с этим головкой или ключом на 10 откручиваем скобу крепления расширительного бачка и отводим его в сторону, чтобы получить доступ цилиндру.

Следующий этап предусматривает снятие шланга расширительного бачка сцепления. Для этого необходимо ослабить хомут шланга, после чего отсоединить шланг и расположить его так, чтобы он не мешал дальнейшим работам. Если бачок желаете снять полностью, то делается это очень просто.

Одним из элементов трансмиссии автомобиля ВАЗ 2107 является сцепление. По своему устройству оно однодисковое, с центральной пружиной и гидравлическим приводом. В состав гидравлической системы сцепления, кроме всего прочего, входят главный и рабочий цилиндры.

В процессе эксплуатации существует вероятность нарушений в работе того или иного цилиндра сцепления. Это может выражаться в подтекании жидкости через поршни и уплотнительные кольца или при износе, выработке или коррозии зеркальной поверхности цилиндра. Подтекание рабочей жидкости может вызвать завоздушивание гидравлической системы и как следствие, выход из строя механизма управления сцеплением автомобиля.

Замена манжет

Как уже говорилось выше, цилиндр сцепления редко заменяется целиком. Гораздо чаще автовладелец разбирает его и ремонтирует. Около 80% поломок цилиндра связано с нарушением его герметичности. Цилиндр начинает подтекать из-за износа уплотнительных манжет. Так что ремонт этого устройства в подавляющем большинстве случаев сводится к замене уплотнителей, которые продаются в виде ремонтных комплектов практически во всех магазинах запчастей. В стандартный вазовский ремкомплект для сцепления входит три уплотнительных кольца и один резиновый колпачок. Стоит такой комплект около 300 рублей.

Последовательность действий

Всё, что нам потребуется для замены манжет — это тонкая отвёртка или шило.

1. Извлечённый из цилиндра поршень тщательно протирается ветошью, затем промывается тормозной жидкостью.
2. Старые манжеты на поршне поддеваются шилом или отвёрткой и снимаются.

   Манжеты с поршня главного цилиндра удобно снимать, поддевая их отвёрткой

3. На их место вручную надеваются новые уплотнители из комплекта. Надевая манжеты на поршень, необходимо следить за тем, чтобы они встали в свои канавки ровно, без перекосов. Если манжету всё-таки слегка перекосило в процессе установки, её можно аккуратно поправить отвёрткой. Если этого не сделать, герметичность цилиндра снова будет нарушена и все усилия пойдут насмарку.

Снятие и ремонт главного цилиндра гидропривода сцепления автомобиля ВАЗ-2121

Признаками замены или ремонта главного цилиндра сцепления является не выключение сцепления (педаль проваливается).

Кратковременно включить сцепление удается только резким нажатием на педаль или двойной выжим сцепления.

Эти признаки характерны и при дефектном рабочем цилиндре сцепления.

Прежде чем снимать тот или иной цилиндр, нужно визуально убедиться в герметичности цилиндра.

1. Ослабив хомут крепления шланга, снимаем шланг с пластикового штуцера главного цилиндра.

Сливаем тормозную жидкость из бачка гидропривода сцепления в подставленную емкость или закрываем отверстие шланга заглушкой.

2. Ключом «на 13» отворачиваем штуцер трубки и отводим трубку от цилиндра.

3. Ключом «на 13» отворачиваем верхнюю гайку крепления главного цилиндра сцепления к щитку передка. Нижнюю гайку отворачиваем головкой «на 13» с длинным удлинителем.

4. Снимаем главный цилиндр со шпилек

Устанавливаем главный цилиндр в обратной последовательности.

5. Если необходимо заменить пластиковый штуцер или его уплотнение, поддеваем отверткой и снимаем стопорную пружинную шайбу

6. Снимаем пластиковый штуцер и резиновое уплотнительное кольцо.

О выборе тормозной жидкости

Приступая к замене цилиндра, следует помнить: любые манипуляции с этим устройством сопровождаются утечками тормозной жидкости. И эти утечки потом придётся восполнять. Следовательно, возникнет вопрос: а какую жидкость можно залить в гидропривод сцепления «шестёрки»? Рекомендуется заливать жидкость класса DOT3 или DOT4. Наилучшим вариантом как по цене, так и по качеству будет отечественная жидкость РОСА-DOT4.

Большинство водителей заливают в свои «шестёрки» жидкость класса DOT4

Заливка жидкости предельно проста: откручивается пробка расширительного бачка, и жидкость заливается до верхней горизонтальной отметки на бачке. Кроме того, многие автолюбители рекомендуют перед заливкой жидкости слегка ослабить штуцер на рабочем цилиндре сцепления. Это делается на тот случай, если в систему попало небольшое количество воздуха. При заливке новой порции жидкости этот воздух из системы выйдет, после чего штуцер можно опять затянуть.

Конструкция сцепления ВАЗ-2107

Основными составными частями гидропривода «семерки» являются:

Главный цилиндр совмещен с бачком, в который заливается тормозная жидкость. Находится он под капотом автомобиля, на стенке моторного отсека. Такое местоположение позволяет обеспечить механическую связь цилиндра и педали сцепления. Для этого используется стальной шток, так называемый толкатель.

Рабочий цилиндр крепится двумя болтами к корпусу коробки передач и штоком соединен с вилкой. На всю длину металлического стержня нарезана резьба, что позволяет регулировать сцепление. Оба цилиндра соединены между собой медной трубкой и шлангами.

Процедура прокачки гидропривода сцепления

После замены или ремонта как главного, так и рабочего цилиндров водителю придётся прокачивать гидропривод сцепления, так как в гидравлику машины попадает воздух. Избежать этого не получится. Поэтому придётся звать на помощь напарника и начинать прокачку.

Последовательность работы

Для прокачки потребуются следующие вещи: старая бутылка из пластика, обрезок шланга длиной около 40 см, накидной ключ на 12.

1. Автомобиль устанавливается на яму и надёжно фиксируется. Из смотровой ямы хорошо виден штуцер рабочего цилиндра сцепления. На этот штуцер надевается обрезок резинового шланга так, чтобы штуцерная гайка осталась снаружи. Другой конец шланга помещается в бутылку из пластика.

   Второй конец шланга помещается в пластиковую бутылку

2. Теперь штуцерная гайка ослабляется на пару оборотов. После этого сидящий в кабине напарник выжимает сцепление пять раз. Нажав в пятый раз, он продолжает держать педаль нажатой.
3. В это время из шланга в бутылку потечёт тормозная жидкость с обилием пузырей. Как только она перестанет вытекать, следует попросить напарника ещё пять раз выжать педаль, а затем вновь придержать её. Это необходимо делать до тех пор, пока жидкость, идущая из шланга, не прекратит пузыриться. Если этого удалось достичь, прокачка считается завершённой.
4. Теперь шланг со штуцера снимается, сам штуцер затягивается, а в бачок добавляется новая порция тормозной жидкости.

Итак, главный цилиндр является важнейшим элементом в системе сцепления ВАЗ 2106. Но для его замены не требуются специальные знания и навыки, так что с этой задачей справится даже водитель-новичок. Для успешной замены цилиндра требуется лишь проявить немного терпения и точно следовать вышеизложенным рекомендациям.

Ремонт и замена цилиндра сцепления

В некоторых случаях может потребоваться снятие цилиндра для ремонта. Исключением, при котором нужна замена цилиндра сцепления новым, является выработка (коррозия) его внутренней поверхности, соприкасающейся в процессе работы с поршнем или утечка рабочей жидкости сквозь образовавшуюся трещину в корпусе.

Перед демонтажом главного цилиндра потребуется слить жидкость из гидравлической системы (расширительного бачка). Удобно пользоваться резиновой грушей. Потери жидкости во время ремонта избежать не удастся, поэтому запас будет необходим. Тем более что по регламенту замена жидкости должна производиться по истечении 2-3 лет, независимо от пробега авто, и ее замена во время проведения ремонта лишней не будет.

Далее нужно отсоединить крепление (хомут) расширителя и снять бачок для жидкости, отвернуть штуцер крепления трубопровода и отсоединить шланг от штуцера цилиндра сцепления. После этого отвернуть гайки крепления цилиндра и снять его. При возникшей необходимости произвести ревизию или ремонт цилиндра сцепления «семерки», проще говоря, разобрать его, изначально нужно снять резиновый колпачок и извлечь стопорную шайбу, затем вынуть уплотнительную прокладку со штуцером.

После этого, с помощью ключа, отвернуть пробку, извлечь второй стопор, вынуть из корпуса цилиндра два поршня с манжетами и пружину. При их загрязнении нужно прополоскать все компоненты в рабочей жидкости и пристально осмотреть их на наличие повреждений или износа, не забыв уделить внимание пружине, замена которой потребуется в случае снижения ею упругости. Также необходимо тщательно проверить состояние внутренней зеркальной поверхности главного цилиндра сцепления.

Обычно, если есть подтекания жидкости через уплотнения главного цилиндра, во время его ремонта подлежат замене все «мягкотелые» элементы (они все входят в состав ремкомплекта). После ревизии или ремонта сборка узла происходит в обратном порядке, не допуская попадания на резиновые элементы растворителей, в ином случае это грозит их разбуханием.

Рабочий цилиндр сцепления служит для получения усилия нажима педали, преобразованного главным цилиндром, и передачи его к выжимному подшипнику посредством вилки сцепления.

Перед демонтажом рабочего цилиндра сцепления ВАЗ 2107 авто необходимо установить на смотровую яму или воспользоваться подъемником, в связи с расположением этого элемента на картере сцепления, что затрудняет доступ к нему без ямы. Перед снятием цилиндра допускается не отбирать рабочую жидкость из бачка сцепления. Также можно избежать ее слива и из гидравлической системы даже отсоединив наконечник шланга системы сцепления. Конечно, полностью избежать утечки жидкости не удастся, но об этом немного позже.

Чтобы снять рабочий цилиндр нужно расшплинтовать его толкатель, снять пружину вилки сцепления, немного отвернуть штуцер шланга трубопровода, отвинтить болты, удерживающие цилиндр и вывести шток из вилки. После этого, отворачивая снятый цилиндр, нужно отсоединить шланг трубопровода, не потеряв при этом уплотнительную шайбу, и тут же навернуть на него новый рабочий цилиндр, если планировалась его замена, либо заглушку с прокладкой, приготовленную заранее. Таким образом утечку рабочей жидкости можно свести к минимуму.

Для разборки рабочего цилиндра сначала нужно стянуть защитный резиновый колпачок в паре с толкателем, затем извлечь стопор и выдавить поршень с уплотнительными кольцами, тарелкой и пружиной. Далее порядок действий при ревизии и (или) замене уплотнений схож с действиями, производимыми во время устранения неисправностей главного цилиндра сцепления.

Вслед за монтажом нового или отремонтированного рабочего цилиндра на место, необходимо долить тормозную жидкость в расширитель и удалить воздух (прокачать сцепление) из гидравлической системы. Во время прокачки, если возникнет необходимость, производится регулировка толкателя вилки сцепления.

Выбирая аналогичный новый цилиндр сцепления на «семерку» с целью заменить вышедший из строя, следует заинтересоваться индексом, нанесенным на цилиндр. Еще один фактор во время поиска запчасти: высокая цена не всегда означает лучшее качество изделия.

И сегодня вы узнаете, что такое главный и рабочий цилиндр сцепления ваз

, как их снимать и устанавливать на автомобиль, конструкция.

Для того чтобы понимать как работают главный и рабочий цилиндры сцепления ваз, нужно знать их конструкцию и детали с которых они состоят.

В принципе главный и рабочий цилиндр сцепления ваз очень схожи по работе и конструкции с .

1 – корпус главного цилиндра; 2 – стопорная шайба; 3 – штуцер; 4 – прокладка; 5 – колпачок; 6 – стопорное кольцо; 7 – поршень толкателя; 8 – уплотнительное кольцо; 9 – поршень главного цилиндра; 10 – пружина.

Перед разборкой главного и рабочего цилиндров сцепления их нужно снять, для этого:

— удаляем из системы рабочую жидкость, для этого надеваем на штуцер шлангочку, подставляем емкость и откручиваем на пол – три четверти оборота штуцер;

— нажимаем на педаль пока не прекратится вытекание жидкости из системы;

— отключаем главный и рабочий цилиндры от трубопроводов;

— снимаем оттяжную пружину 7 и шплинт с края толкателя, потом снимаем рабочий цилиндр, для этого откручиваем два болтика;

— чтобы демонтировать главный цилиндр, отключаем его шланг от бачка и откручиваем две гайки, которыми он держится на шпильках кронштейна педалей.

Для сборки всего этого в кучу, делают все то же самое только на оборот.

Да и не забываем после сборки залить жидкость и прокачать систему.

Как заменить рабочий цилиндр сцепления

Для выполнения всех нижеописанных операций понадобятся: набор гаечных ключей, отверток и пассатижи. Предварительно отключите отрицательный провод от АБ и слейте жидкость из системы гидропривода.

Сначала необходимо отсоединить шплинтующий элемент, который подключен к толкателю рабочего цилиндра гидропривода включения сцепления. Для этого используйте плоскогубцы. С помощью того же инструмента нужно снять оттяжную пружину с вилки.

Слегка открутите штуцерный шланг. Проще всего это выполнить, воспользовавшись рожковым ключом.

Рабочий цилиндр прикреплен 2 болтами к картеру, открутить которые проще всего торцевым ключом 13. После выполнения этой операции извлеките толкатель из вилки. Это позволит беспрепятственно демонтировать нужный цилиндр.

Вслед за этим нужно снять болты, размещенные на отверстиях рабочего цилиндра. С помощью гаечного ключа на 17 зафиксируйте наконечник тормозного шланга, усилием руки открутите деталь. В соединении между цилиндром и шлангом есть специальное уплотнительное кольцо, его нельзя терять. Как правило, в новых комплектах такое кольцо не предусмотрено.

Замена рабочего цилиндра сцепления новым аналогом выполняется в обратной последовательности. В процессе работы следите за тем, чтобы шланг гидравлического привода не перекручивался. Для этого сначала нужно ослабить затяжку штуцера в месте соединения его с трубопроводом. В завершение систему нужно наполнить рабочей жидкостью, проверить целостность соединений и всех сегментов. Затем при необходимости произведите регулировку системы.
