Какой порядок работы цилиндров ВАЗ-2109

3-х цилиндровый

В таких двигателях всего 3 цилиндра и порядок работы самый простой: 1-2-3

. Запомнить легко, и работает быстро. Схема расположения кривошипов на коленвале выполнена в виде звёздочки, они расположены под углом 120° друг к другу. Вполне возможно применить схему 1-3-2, но производители не стали этого делать. Так что единственной последовательностью работы трёхцилиндрового двигателя является последовательность 1-2-3. Для уравновешивания моментов от сил инерции на таких двигателях применяется противовес.

4-х цилиндровый

Существуют как рядные, так и оппозитные четырёх цилиндровые двигатели, коленвалы у них выполнены по одной и той же схеме, а порядок работы цилиндров разный. Это связано с тем, что угол между парами шатунных шеек равен 180 градусов, то есть, 1 и 4 шейки находятся на противоположных сторонах со 2 и 3 шейками.

1 и 4 шейки с одной стороны, 3 и 4- на противоположной.

В рядном двигатели применяется порядок работы цилиндров 1-3-4-2

— это самая распространённая схема работы, так работают практически все машины, от Жигулей до Мерседеса, бензиновые и дизельные. В ней последовательно работают цилиндры с расположенные на противоположных сторонах шейках коленвала. В данной схеме можно применить последовательность 1-2-4-3, то есть поменять местами цилиндры, шейки которых расположены на одной стороне. Используется в 402 двигателе. Но такая схема встречается крайне редко, в них будет другая последовательность в работе распредвала.

Оппозитный 4-х цилиндровый двигатель имеет другую последовательность: 1-4-2-3 либо 1-3-2-4. Дело в том, что поршни достигают ВМТ одновременно, как с одной стороны, так и с другой. Такие двигатели чаще всего встречаются на Субару (у них почти все оппозитники, кроме некоторых малолитражек для внутреннего рынка).

avtoexperts.ru

Этим материалом мы начинаем серию статей о типах двигателей внутреннего сгорания. Начнем с самого простого – рядного. Рядным называется двигатель внутреннего сгорания, цилиндры которого расположены в ряд, а поршни вращают один коленчатый вал. Это наиболее простой в конструктивном плане тип двигателя внутреннего сгорания, которым начали оборудовать машины еще на заре автомобилестроения.

Рядный двигатель

Поначалу автомобильные двигатели были одно либо двухцилиндровыми, и эти цилиндры размещались в ряд. Мощь моторов с такими цилиндрами была невелика, а вот весили они порядочно. С развитием автомобильного спорта, который служил своеобразным «двигателем прогресса» в деле создания новых технологий, возникла потребность в более мощных двигателях. Инженеры пошли по пути увеличения количества цилиндров, что приводило к увеличению размеров и веса самого агрегата. От двухцилиндровых моторов конструкторы перешли к трех, четырех, пяти и шестицилиндровым рядным двигателям. Однако эксплуатация этих силовых установок показала, что наиболее эффективно применение моторов с четным количеством цилиндров. Причем, для автомобилей бюджетного класса разрабатывались четырех, а для машин классом повыше — шестицилиндровые двигатели. Трех и пятицилиндровые рядные силовые установки хотя и производились, но процент их по соотношению с двигателями с четным количеством цилиндров был мал.

Фото — Драйв.ру

Причина широкого распространения двигателей с четным количеством цилиндров в том, что эти двигатели лучше противостоят вибрации, чем моторы с нечетным количеством цилиндров. Поэтому наряду с прибавлением у рядного двигателя цилиндров конструкторы выдумывали способы эффективного гашения вибраций. Это дало толчок к развитию узлов и агрегатов, подавляющих вибрацию двигателя. Так на рядные моторы начали устанавливать балансировочные валы (в народе известны как «успокоители»), которые вращались в обратную от вращения коленчатого вала сторону и таким образом в значительной мере уменьшали возникающие во время работы поршней вибрации. В основном балансировочные валы использовались на четырехцилиндровых рядных моторах, так как у шестицилиндровых уровень вибрации был сведен к минимуму за счет того, что цилиндры у них уравновешены.

Рядные бензиновые и дизельные двигатели также разделяют по углу наклона цилиндров на две группы. К первой относят силовые установки, блок цилиндров у которых расположен строго вертикально. Ко второй группе относят моторы, блок цилиндров которых установлен под углом.

Достоинства

К основным положительным сторонам рядных двигателей можно отнести:

а) простоту конструкции;

б) равномерный износ деталей;

в) приемлемые условия для функционирования кривошипно-шатунного механизма;

г) относительную дешевизну обслуживания узлов и агрегатов.

Недостатки

Недостатков у таких моторов немного. В основном они касаются габаритов двигателей, ведь рядное расположение цилиндров предполагает, что такая силовая установка займет под капотом больше места, чем V-образная. Впрочем, если по длине подобный двигатель действительно проигрывает моторам с другим расположением цилиндров, и проблему эту решить нельзя никоим образом, то с высотой конструкторы вопрос решили простым наклоном силовой установки.

6-ти цилиндровый

По расположению цилиндров 6-ти цилиндровые двигатели бывают рядными, V-образными и оппозитными. У 6-ти цилиндрового мотора есть много различных схем последовательности работы цилиндров, они зависят от типа блока и применяемого в нём коленвала.

Рядный

Традиционно применяется такой компанией, как БМВ и некоторыми другими компаниями. Кривошипы расположены под углом 120° друг к другу.

Порядок работы может быть трёх видов:

1-5-3-6-2-4
1-4-2-6-3-51-3-5-6-4-2

V-образный

Угол между цилиндрами в таких двигателях составляет 75 либо 90 градусов, а угол между кривошипами составляет 30 и 60 градусов.

Последовательность работы цилиндров 6-ти цилиндрового V-образного двигателя может быть следующей:

1-2-3-4-5-6
1-6-5-2-3-4

Оппозитный

6-ти цилиндровые оппозитники встречаются на автомобилях марки Subaru, это традиционная компоновка двигателей для японцев. Угол между кривошипами коленвала составляет 60 градусов.

Последовательность работы двигателя: 1-4-5-2-3-6.

Публикации

Двигатели бывают разные — рядные, оппозитные, v-образные… И у каждого из них есть свои особенности. Разбираемся с достоинствами и недостатками всех трех типов.

Вряд ли при покупке автомобиля кто-то всерьез задумывается, какой двигатель предпочесть: рядный, v-образный или оппозитный. Мол, какая разница — умные конструкторы все предусмотрели, да и все современные автомобили примерно одинаковые. Однако в жизни все решают нюансы. О них-то мы и поговорим, разобрав каждый тип двигателя отдельно. Рядный двигатель. При такой конфигурации цилиндры располагаются в один ряд, а поршни вращает общий коленчатый вал. Традиционно рядные автомобильные двигатели делают шести- и четырехцилиндровыми, хотя иногда встречаются пяти-, трех- и даже двухцилиндровые моторы.

Шестицилиндровые двигатели отличаются особенной равномерностью работы, благодаря которой вибрация практически отсутствует, а движение становится максимально комфортным. Сейчас шестицилиндровый движок становится редкостью. Его можно встретить, например, на автомобилях Mitsubishi, доживающих свой век Saab и некоторых BMW. Основных минусов у «шестицилиндровиков» два. Во-первых, длинный движок можно расположить только под капотом и, как правило, продольно, и это является одним из серьезных препятствий для дизайнерских изысков. Во-вторых, большая масса, сосредоточенная в одном месте, напрямую влияет на управляемость и безопасность: куда «поведет» двигатель при аварии — в салон или под машину — предугадать непросто. Четырехцилиндровые рядные двигатели более легкие и компактные, быстро прогреваются и довольно экономичны, но работают не так ровно, как их старшие собратья. Однако и у тех, и других есть одно неоспоримое достоинство: к ним можно подобраться без всяких ухищрений, а это означает, что ремонтировать и обслуживать их легко и просто. V-образный двигатель. При такой конструкции цилиндры располагаются друг к другу под углом в 40°, 60° и 90°. Как правило, их устанавливают на мощные автомобили, в том числе и на гоночные болиды — именно об этом свидетельствует буква «V» на их борту. Другие приятные особенности — безопасность, легкость и компактность, благодаря которой под капотом можно более удобно установить дополнительные компоненты — систему кондиционирования, усилитель руля, электроприборы и т.д.

Минусы V-образного двигателя обусловлены его конструкцией. Такие движки нелегко ремонтировать, а в обслуживании они сложнее и дороже. Например, доступ к цилиндрам сложнее и жидкости для раскоксовывания двигателя понадобится больше. Оппозитный двигатель. Цилиндры располагаются под углом 180°, благодаря чему центр тяжести автомобиля можно расположить максимально близко к дорожному полотну, снизить вибрации и обеспечить водителю и пассажирам максимальную безопасность. «Устойчивый, как бетонная плита», — говорят мастера автосервисов про автомобиль с таким двигателем.

Этот двигатель — мечта любого автоконструктора. Его можно компоновать как угодно. Этим преимуществом пользуются производители эксклюзивных автомобилей — Porsche, Subaru, которые сделали оппозитный двигатель своей «фишкой». Машин с оппозитным движком автолюбители боятся как огня, что вполне понятно. Они дороги, по отзывам, потребляют больше топлива и непросты в обслуживании. Если вы – любитель поковыряться под капотом, засучив рукава, то этот вариант точно не для вас: процедура раскоксовки оппозитного двигателя — задача непростая! Зато авто с оппозитным двигателем отличаются надежностью. Из-за того, что при движении вибрация минимальна, двигатель и сам автомобиль разрушаются медленнее, чем авто с v-образными и рядными моторами. В качестве вывода. Сложное устройство двигателя не означает, что за ним не надо ухаживать. Промывка масляной системы и систем охлаждения и впрыска, раскосовка и очистка дроссельной заслонки — обязательные процедуры для любого мотора. Мы рекомендуем использовать автохимию LAVR, потому что уверены в ее безопасности и эффективности. Но решающий выбор, разумеется, за вами. Материал подготовлен специалистами компании LAVR

8-ти цилиндровый

В 8-ми цилиндровых двигателях кривошипы установлены под углом 90 градусов друг к другу, так уак в двигателе 4 такта, то на каждый такт работает по 2 цилиндра одновременно, что сказывается на эластичности двигателя. 12-ти цилиндровый работает ещё мягче.

В таких двигателях, как правило, наиболее популярной используется одна и та же последовательность работы цилиндров: 1-5-6-3-4-2-7-8

.

Но Феррари использовала другую схему- 1-5-3-7-4-8-2-6

В данном сегменте каждый производитель использовал ему только известную последовательность.

Технические характеристики

Все моторы, которые устанавливались на ВАЗ 2109 были малого объема, но имели достаточные мощностные характеристики и динамику. А вот с тяговой мощностью уже не сложилось. Мощность двигателя ВАЗ 2109 колеблется от 54 до 81 лошадиной силы. Стоит рассмотреть, каждый из вариантов двигателя и его технические характеристики по отдельности.

Наименование	Показатель
Объем	1,1 литр (1099 см куб)
Количество цилиндров	4
Количество клапанов	8
Топливо	Бензин
Система впрыска	Карбюратор
Расход топлива	6,7
Диаметр цилиндра	76
Порядок работы цилиндров	1-3-4-2

Наименование	Показатель
Объем	1,3 литра (1289 см куб)
Количество цилиндров	4
Количество клапанов	8
Топливо	Бензин
Система впрыска	Карбюратор
Расход топлива	7,0 л
Диаметр цилиндра	76
Порядок работы цилиндров	1-3-4-2

Наименование	Показатель
Объем	1,5 литра (1499 см куб)
Количество цилиндров	4
Количество клапанов	8
Топливо	Бензин
Система впрыска	Карбюратор
Расход топлива	7,0 л
Диаметр цилиндра	76
Порядок работы цилиндров	1-3-4-2

Наименование	Показатель
Объем	1,5 литра (1499 см куб)
Количество цилиндров	4
Количество клапанов	8
Топливо	Бензин
Система впрыска	Инжектор
Расход топлива	7,5 л
Диаметр цилиндра	82
Порядок работы цилиндров	1-3-4-2

Наименование	Показатель
Объем	1,6 литра (1596 см куб)
Количество цилиндров	4
Количество клапанов	8
Топливо	Бензин
Система впрыска	Инжектор
Расход топлива	9,5 л
Диаметр цилиндра	82
Порядок работы цилиндров	1-3-4-2

Как видно эволюция двигателей дошла от карбюраторного типа до инжекторного. Хотя при увеличении объема двигателя, пропорционально увеличивался и расход топлива.

Еще одним немаловажным фактом остается вопрос: где находиться номер двигателя на старых образцах моторов? Как известно, номер двигателя набивался на блоке цилиндров только с 1984 года и на более ранних версиях, которые шли на экспорт. Поэтому, на силовом агрегате 1983 года выпуска даже не стоит искать этот идентификатор, поскольку его попросту нет.

12-ти цилиндровый

На самых заряженных машинах ставили 12-ти цилиндровые двигатели, к примеру, Феррари, Ламборгини или более распространённые у нас Фольцвагеновские двигатели W12.

Порядок работы цилиндров, именно так называется последовательность чередования тактов в разных цилиндрах двигателя. Порядок работы цилиндров напрямую зависит от типа расположения цилиндров: рядное или V-образное. Кроме того, на порядок работы цилиндров двигателя влияет расположение шатунных шеек коленвала и кулачков распредвала.

Что происходит в цилиндрах

Происходящее внутри цилиндра действо по научному называется рабочим циклом. Он состоит из фаз газораспределения.

Фаза газораспределения – момент начала открытия и конца закрытия клапанов в градусах поворота коленвала относительно мертвых точек: ВМТ и НМТ (соответственно, верхняя и нижняя мёртвые точки).

В течение одного рабочего цикла в цилиндре происходит одно воспламенение воздушно-топливной смеси. Интервал между воспламенениями в цилиндре прямым образом воздействует на равномерность работы двигателя. Чем меньше интервал воспламенения, тем равномернее работа двигателя.

И этот цикл напрямую связан с количеством цилиндров. Большее количество цилиндров – меньший интервал воспламенения.

Головка цилиндров

Головка цилиндров 27 общая для четырех цилиндров. отлита из алюминиевого сплава, имеет камеры сгорания клиновидной формы. В головку запрессованы направляющие втулки клапанов и седла, изготовленные из чугуна. Седла, предварительно охлажденные в жидком азоте, вставлены в гнезда нагретой головки цилиндров. Благодаря этому обеспечивается надежная и прочная посадка седел в головке.

Между головкой и блоком цилиндров установлена специальная безусадочная прокладка на металлическом каркасе. Головка центрируется на блоке цилиндров двумя втулками и крепится к нему десятью болтами.

Для равномерного обжатия всей поверхности прокладки головки блока, для обеспечения надежного уплотнения и исключения в последующем подтяжки болтов при техническом обслуживании автомобиля болты крепления головки цилиндров затягиваются равномерно без рывков в четыре приема и в строго определенной последовательности (см. рис. 7):

• 1 прием – затягивают болты моментом 2 кг·см;
• 2 прием – затягивают болты моментом 7,08-8,74 кг·см,
• 3 прием – доворачивают болты на 90°;
• 4 прием – снова доворачивают болты на 90°.

В верхней части головки цилиндров расположены пять опор под шейки распределительного вала 17. Опоры выполнены разъемными. Верхняя половина находится в корпусах подшипников 16 и 21 (переднем и заднем), а нижняя — в головке цилиндров. Установочные втулки корпусов подшипников распределительного вала размещены у шпилек крепления корпусов Отверстия в опорах обрабатываются в сборе с корпусами подшипников, поэтому они невзаимозаменяемы, и головку цилиндров можно заменять только в сборе с корпусами подшипников.

На поверхности головки цилиндров, сопрягающиеся с корпусами подшипников, в зоне крайних опор распределительного вала наносят герметик типа КЛТ-75ТМ. Устанавливают корпуса подшипников и затягивают гайки их крепления в два приема.

• 1-й прием – предварительно затягивают гайки в последовательности, указанной на листе 7, до прилегания поверхностей корпусов подшипников к головке цилиндров, следя за тем, чтобы установочные втулки корпусов свободно вошли в свои гнезда;
• 2-й прием – окончательно затягивают гайки моментом 2,2 кг/см в той же последовательности.

Фазы газораспределения За один рабочий цикл в цилиндре двигателя происходит четыре такта – впуск горючей смеси, сжатие, рабочий ход и выпуск отработавших газов. Эти такты осуществляются за два оборота коленчатого вала, т.е. каждый такт происходит за полоборота (180°) коленчатого вала.

Впускной клапан начинает открываться с опережением, т.е. до подхода поршня к верхней мертвой точке (ВМТ) на расстояние, соответствующее 33* поворота коленчатого вала до ВМТ. Это необходимо для того, чтобы клапан был полностью открытым, когда поршень пойдет вниз, и через полностью открытое впускное отверстие поступило по возможности больше свежей горючей смеси.

Будет полезно: Балансирный (уравновешивающий) вал

Впускной клапан закрывается с запаздыванием, т.е. после прохождения поршнями нижней мертвой точки (НМТ) на .расстоянии, соответствующем 79′ поворота коленчатого вала после НМТ Вследствие инерционного напора струи всасываемой горючей смеси она продолжает поступать в цилиндр, когда поршень уже начал движение вверх, и тем самым обеспечивается лучшее наполнение цилиндра. Таким образом, впуск практически происходит за время поворота коленчатого вала на 292°.

Выпускной клапан начинает открываться еще до полного окончания рабочего хода, до подхода поршня к НМТ на расстояние, соответствующее 47° поворота коленчатого вала до НМТ. В этот момент давление в цилиндре еще довольно велико, и газы начинают интенсивно истекать из цилиндра, в результате чего их давление и температура быстро падают. Это значительно уменьшает работу двигателя во время выпуска и предохраняет двигатель от перегрева.

Выпуск продолжается и после прохождения поршнем ВМТ. т.е. когда коленчатый вал повернется на 17° после ВМТ. Таким образом, продолжительность выпуска составляет 244°.

Из диаграммы фаз видно, что существует такой момент (50° поворота коленчатого вала около ВМТ), когда открыты одновременно оба клапана — впускной и выпускной. Такое положение называется перекрытием клапанов. Из-за малого промежутка времени перекрытие клапанов не приводит к проникновению отработавших газов во впускной трубопровод, а наоборот, инерция потока отработавших газов вызывает подсос горючей смеси в цилиндр и тем самым улучшает его наполнение.

Описанные фазы газораспределения имеют место при зазоре А между кулачком распределительного вала и толкателем клапана на холодном двигателе.

Чтобы обеспечить согласование моментов открытия и закрытия клапанов с углами поворота коленчатого вала (т. е. обеспечить правильную установку фаз газораспределения), на деталях двигателя имеются метки (см. рис. 7) 7 — на задней крышке зубчатого ремня; 8 — на шкиве распределительного вала; 10 и 11 — на передней крышке зубчатого ремня; 12 — на шкиве привода генератора; 13 — на крышке масляного насоса; 14 — на зубчатом шкиве коленчатого вала.

Если фазы газораспределения установлены правильно, то при положении поршня первого цилиндра в ВМТ в конце такта сжатия метка 7 на задней крышке зубчатого ремня должна совпадать с меткой 8 на шкиве распределительного вала, а метка 14 на зубчатом шкиве коленчатого вала — с меткой 13 на крышке масляного насоса.

Когда полость привода распределительного вала закрыта передней крышкой, то положение коленчатого вала можно определить по меткам на шкиве привода генератора и передней крышке зубчатого ремня При положении поршня четвертого цилиндра в ВМТ метка 12 на шкиве должна совпадать с меткой 11 на крышке привода распределительного вала. Кроме того, можно пользоваться меткой 20 (см. рис. 6) на маховике и шкалой 19 в люке картера сцепления. Одно деление шкалы соответствует повороту коленчатого вала на 1°. При совпадении меток регулируются натяжение ремня и зазоры А в клапанном механизме.

Порядок работы двигателя Для плавной работы многоцилиндрового двигателя и уменьшения неравномерных нагрузок на коленчатый вал рабочие процессы в различных цилиндрах должны происходить в определенной последовательности (порядке). Порядок работы цилиндров двигателя зависит от расположения шеек коленчатого вала и кулачков распределительного вала и у двигателей семейства 2108 составляет 1-3-4-2.

Последовательность чередования тактов в цилиндрах двигателя за два полных оборота удобно проследить по таблице:

Порядок работы цилиндров в разных двигателях

Итак, с теоретическим положением о влиянии интервала воспламенения на равномерность работы, мы познакомились. Рассмотрим традиционный порядок работы цилиндров в двигателях с разной схемой .

• порядок работы 4 цилиндрового двигателя со смещением шеек коленвала 180° (интервал между воспламенениями) : 1-3-4-2 или 1-2-4-3;
• порядок работы 6 цилиндрового двигателя (рядного) с интервалом между воспламенениями 120°: 1-5-3-6-2-4;
• порядок работы 8 цилиндрового двигателя (V-образный) с интервалом между воспламенениями 90°: 1-5-4-8-6-3-7-2

Определяется расположением цилиндров .

Рядная компоновка

технологически является самой простой по конструкции и при рядной компоновке блок самый тяжёлый, зато ремонт или восстановление блока и постелей блока не представляет трудностей. Рядное расположение цилиндров очень распространённо в крупных судовых дизельных двигателях, где ключевым является удобство обслуживания.

V-образный двигатель

имеет два варианта компоновки блока — со смещением левого и правого блоков между собой (рядом стоящие шатуны на шейке), либо без смещения (прицепной шатун, неравные степени сжатия на левом и правом блоках). Эти варианты нашли свое применение в автомобилестроении.

W-образный и звездообразный двигатели

имеют ещё более компактный блок цилиндров и укороченный вал. Вес такого блока двигателя ниже, но он менее жёсткий и более сложный в ремонте. Звездообразные нашли свое применение на некоторых типах вертолётов. Стоимость таких двигателей очень высокая.

Блок имеет три основных размера:

диаметр цилиндра, ход поршня, количество цилиндров (характеристики двигателя).

Блок цилиндров должен иметь достаточно высокую жёсткость, чтобы избежать овализации цилиндров и задира поршней выше допустимых пределов.

Как правильно подсоединить провода

При замене высоковольтных проводников сначала их подключают к распределителю зажигания. Крышка трамблера удобна тем, что устанавливается всегда в одном положении. На ней стоит специальная метка, благодаря которой разместит деталь на месте не составит труда. Прежде чем подключить провода, осмотрите крышку. Она должна быть целой, так как при появлении трещин работоспособность этого узла не гарантирована.

Метка на крышке трамблера располагается рядом с гнездом провода первого цилиндра. Порядок работы цилиндров слегка нарушен (1-3-4-2) из-за бегунка зажигания. Он движется по кругу (распределителю) против часовой стрелки. Именно по этому принципу движения бегунка, легко запомнить порядок расположения проводов. Подключать на карбюраторных и инжекторных ВАЗ-2109 их нужно по одному принципу. На крышке трамблера подключайте провода по принципу движения бегунка, только так вы сможете выставить зажигание правильно:

• у метки расположено гнездо первого цилиндра;
• в самом низу подключается третий;
• на одной линии с гнездом первого, располагается место для провода к 4-му цилиндру;
• в верхней точке подключается второй цилиндр.

На самом двигателе нумерация цилиндров идет от места расположения ремня ГРМ к стартеру, то есть слева направо. Ближе всего к стартеру располагается четвертый цилиндр, а к ремню ГРМ первый. При подключении важно смотреть из какого гнезда крышки трамблера идет провод, если перепутать их расположение автомобиль не заведется.

Если вы подключили провода правильно, но автомобиль все равно не заводится, то проблема может быть в них самих. Проверьте высоковольтные проводники на целостность. Если вы давно их не меняли, стоит купить новый комплект. Особенность этих проводов в том, что с течением времени на их поверхности могут образовываться микротрещины. Они приводят к отсутствию искры при работоспособной системе распределения зажигания. В эти трещины попадает влага и пыль, что портит провод изнутри, хотя снаружи он кажется целым.

Автолюбители рекомендуют приобретать комплекты высоковольтных проводов от зарубежных производителей, так как они служат гораздо дольше стоковых или отечественных. Вместе с проводами желательно заменить свечи, особенно если на их поверхности появились трещины или нагар. Это необходимо, чтобы после ремонта проблем с зажиганием у вас точно не возникало.

Примеры расположения цилиндров двигателей:

а — четырехлистный V образный шести цилиндровый; б — четырехтактный V образный восьми цилиндровый; в— четырехтактный рядный четырех цилиндровый; г — четырехтактный рядный шести цилиндровый.

Одноцилиндровый четырехтактный двигатель

имеет значительную неравномерность вращения коленчатого вала, которая вызвана тем, что за два оборота коленчатого вала только в течение одного полуоборота коленчатый вал вращается вследствие давлении газов, а три полуоборота — за счет энергии, накопленной маховиком. Причем во время рабочего хода вращение коленчатого вала ускоренное, а во время подготовительных ходов — замедленное, что вызывает повышенную вибрацию двигателя, которая может быть лишь частично уменьшена вследствие значительного момента инерции маховика.

Варианты расположения цилиндров двигателя:

а — однорядный; б — однорядного с наклонением по вертикали; в — V-образного; г — с противоположно лежащими цилиндрами; 1 — цилиндр, 2 — головка цилиндров; 3 — блок картер; 4 — поддон.

Цилиндры двигателя могут располагаться:

. вертикально в один ряд (рядное расположение); . горизонтально в один ряд; . однорядно с наклоном от вертикали; . двухрядно V-обрачно; . опозитно.

Прежде всего, обращаем ваше пристальное внимание на тот факт, что понятия «нумерация цилиндров» и «порядок работы цилиндров» (встречаются также варианты «порядок работы двигателя», «порядок работы зажигания») — не одно и то же. Эти понятия между собой связаны, но не равнозначны. Последовательность работы зажигания в цилиндрах автомобильных двигателей, как правило, не совпадает с нумерацией цилиндров. Твердое правило, которое можно запомнить, это то, что первый цилиндр (№ 1) всегда считается главным, и на нем всегда устанавливается свеча № 1.

ДВС на 8 цилиндров

Из-за габаритов двигатели делаются V-образной компоновки.

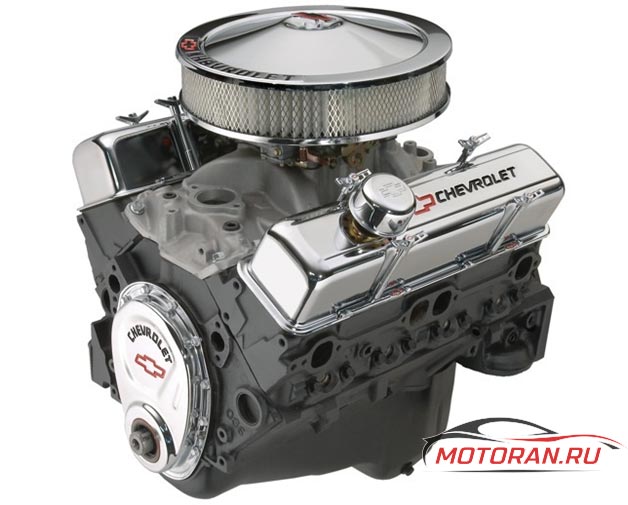

Восьмицилиндровый ДВС от Chevrolet:

Возможный порядок работы восьмицилиндрового двигателя современной машины:

• вариант 1–5–4–2–6–3–7–8 — основной;
• принцип 1–8–4–3–6–5–7–2 – другая вариация.

Различие это мнимое и произошло из-за разницы в подсчете цилиндров. В США цилиндр 1 расположен спереди по направлению движения авто, слева, а в европейской системе – справа. Нумерация цилиндров производится в шахматной последовательности, в направлении назад и слева направо, поэтому обе классификации представляют, по сути, одно и то же, что иллюстрирует схема:

Интервал между зажиганием топлива 90 град.

Факторы, определяющие нумерацию цилиндров

Нумерация цилиндров в автомобильных зависит от:

• конструкции двигателя
• конструкции привода
• варианта расположения двигателя — продольный (установлен вдоль по ходу движения автомобиля) или поперечный
• направления вращения двигателя

Напоминаем, что в автомобильных двигателях цилиндры могут располагаться:

а) в ряд вертикально;

б) в ряд наклонно;

в) в два ряда наклонно;

г) в два ряда напротив друг друга (так называемый оппозитный двигатель, который применяется в автомобилях марки Subaru).

Нумерация цилиндров в наиболее распространенных типах автомобилей

К сожалению, общепринятых правил нумерации цилиндров в автомобильных двигателях не существует — каждый автопроизводитель использует свою систему, которая зачастую различается даже для разных двигателей одного и того же автоконцерна. Поэтому самым авторитетным источником в данном вопросе для вас должно быть руководство по ремонту и эксплуатации вашего конкретного автомобиля, или же, в случае его отсутствия — знания профессионалов по ремонту автомобилей.

В рядных 4-х и 6-ти цилиндровых американских двигателях, которые устанавливаются на автомобилях с задним приводом и расположены продольно, первый цилиндр обычно находится у радиатора, а остальные нумеруются по порядку от радиатора к салону автомобиля. Однако встречаются и исключения из этого правила.

В V-образных двигателях, устанавливаемых поперечно в американских автомобилях, главный (первый) цилиндр обычно находится в ряду, ближнем к салону, с края, ближнего к водителю. За ним в ряду, ближнем к салону, идут нечетные цилинды, а в ряду, ближнем к радиатору, идут четные цилиндры. То есть, в ряду, ближнем к салону, считая от водителя, идут цилиндры 1-3-5-7, а в ряду, ближнем к радиатору, считая от водителя, идут цилиндры 2-4-6-8. Такую нумерацию цилиндров можно встретить, например, на Jeep Cherokee.

На рядных 4-цилиндровых двигателях французских переднеприводных автомобилей, устанавливаемых поперечно, цилиндры нумеруются обычно от маховика, т.е. со стороны водителя. В случае V-образных 6-цилиндровых двигателей (например, на Peugeot 607) цилиндры нумеруются так — в ряду, ближнем к радиатору, от водителя к пассажиру — 1-2-3, в ряду, ближнем к салону, от водителя к пассажиру — 4-5-6.

Как видим, информация по вопросам нумерации цилиндров в двигателях различных автомобилей очень противоречива, поэтому напоминаем — истиной в последней инстанции в данном вопросе должна быть техническая документация на ваш автомобиль.

Важным предупреждением для водителей, которые только познают принципы устройства автомобиля, и пытаются своими руками производить ремонт узлов и механизмов. Не путайте такие понятия, как нумерация цилиндров и порядок зажигания.

От чего зависит нумерация цилиндров двигателя

Тем не менее, важно знать, что каким бы ни была компоновка двигателя и расположение цилиндров, в цилиндре № 1 – главный цилиндр, всегда располагается свеча № 1.

Естественно, это порядок, в котором пронумерованы цилиндры любого двигателя. От чего зависит расположение и нумерация цилиндров двигателя:

• тип привода: передний или задний;
• тип двигателя: рядный или V-образный;
• способ установки двигателя: поперечный или продольный;
• направление вращения двигателя: по или против часовой стрелки.

Расположение цилиндров в многоцилиндровых двигателях, выглядит следующим образом:

• вертикально – то есть в один ряд, без угловых отклонений;
• наклонно – под углом 20°;
• V- образно – в два ряда. Углы между рядами могут быть 90 или 75 градусов;
• оппозитно (горизонтально) – угол между цилиндрами равен 180°. Такое расположение цилиндров применяется в двигателях для автобусов, что позволяет размещать двигатель под полом салона, освобождая полезную площадь.
