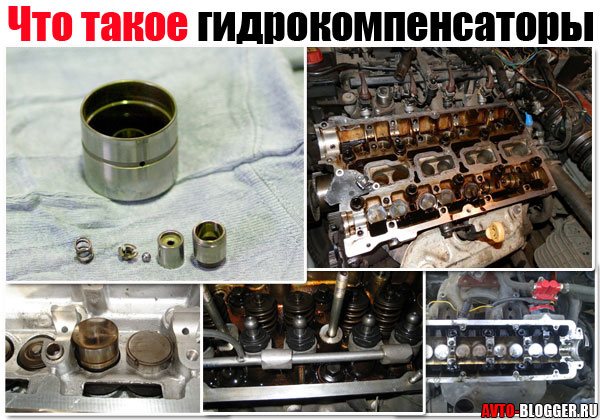

Современные автомобили становятся более совершенными и умными. Это касается и газораспределительного механизма. Очень важно чтобы клапан всегда открывался и закрывался в нужный момент, чтобы в идеале, не было зазоров между распределительным валом и самим клапаном. Это дает много преимуществ, например увеличение мощности и уменьшение расхода топлива. Раньше клапана регулировались вручную, потом появились механические «широкие» толкатели (которые, кстати, используются и по сей день на многих авто), но вершиной эволюции стали гидравлические компенсаторы или попросту «гидрокомпенсаторы». Они имеют много положительных моментов, но и отрицательных хватает, в частности они могут стучать. Сегодня я постараюсь простым и понятным языком рассказать об устройстве, а также о некоторых поломках, будет и видео версия в конце …

Для начала определение:

Гидрокомпенсаторы – это устройства использующие давление масла для автоматической регулировки зазоров между клапанами и распределительными валами (или валом). Таким образом, улучшая динамические характеристики, уменьшая расход топлива. Стоит отметить, что улучшается и акустический комфорт, банально двигатель работает тише.

НО до появления гидрокомпенсаторов, на автомобили устанавливались механические регуляторы клапанов …

Немного истории

Гидравлические компенсаторы пришли на смену менее эффективным механическим регуляторам газораспределительных механизмов. Как правило, обычный клапан двигателя, скажем на классическом двигателе ВАЗ 2105 — 2107, не имеет гидрокомпенсатора поэтому его часто приходилось регулировать, в среднем через 10 000 километров. Регулировка клапана на, ВАЗ 2105 – 2107, производилась вручную, то есть приходилось снимать клапанную крышку и выставлять зазоры, при помощи специального щупа, которые различались по толщине, а значит вы могли подобрать для вашего пробега.

Если регулировку не производить, то двигатель автомобиля, начинал шуметь, динамические характеристики снижались, а расход топлива возрастал. Через 40 – 50000 километров, клапана вообще следовало менять. То есть механическая регулировка клапана, «мягко» скажем — изжила себя, нужно было, что-то делать, так сказать усовершенствовать конструкцию.

Так на двигателях переднеприводных ВАЗ, начали устанавливать механические толкатели перед клапаном. Если утрировать, то на клапан сверху просто одевалась большая «шляпка», у нее большой диаметр (чем у старой конструкции), а поэтому износ намного уменьшился, ведь износить больший диаметр гораздо сложнее, чем малый. Но регулировка все равно осталась, конечно не каждые 10 000 километров, намного реже, но ее все равно рекомендуется делать. Обычно это происходило путем подкладывания ремонтных «шайб», увеличенной высоты. Стоит о механические регулировки достаточно эффективны и используются некоторыми производителями до сих пор, регулировка шайбами рекомендуется не ранее 40 – 50 000 километров (если говорить о наших ВАЗ) на некоторых иномарках толкатели ходят еще дольше. Большими плюсами является простота конструкции, неприхотливость (можно лить полусинтетические масла), а также относительная дешевизна конструкции. Минусами можно отметить то, что при выработке «шайб» сверху двигатель начинал работать шумнее, падали динамические характеристики и увеличивался расход. Нужна была конструкция, которая автоматически регулировала зазор.

И вот на смену механической регулировке клапана, пришла совершенно новая технология. Тут все просто — теперь вам не нужно регулировать клапана вручную, за вас все сделают гидрокомпенсаторы. Они сами выставят нужный зазор клапана двигателя, благодаря чему увеличивается ресурс двигателя, увеличивается мощность, снижается расход топлива, да и механизм ходит довольно долго 120 – 150 000 километров (при должном обслуживании). В общем, шаг вперед.

https://youtube.com/watch?v=MQK7Fgy7VTw

https://youtube.com/watch?v=QB2Ny8tPpZg

Гидрокомпенсаторы

Двигатель во время работы нагревается, что приводит к естественному расширению металлических деталей. Конструкторы учитывают данную особенность и поэтому оставляют специальные тепловые зазоры. Однако, еще одной особенностью двигателя является постепенный износ деталей, соответственно зазоры расширяются и мы наблюдаем такие негативные моменты, как уменьшение мощности, снижение компрессии, повышенный расход масла и топлива, постепенное разрушение деталей двигателя.

Важным элементом любого бензинового двигателя внутреннего сгорания является газо-распределительный механизм.

Его основные элементы:

• распределительный вал с проточенными на нем кулачками;
• впускные и выпускные клапаны;
• толкатели клапанов;
• шкив распредвала (приводит вал во вращение благодаря ремню ГРМ).

Мы перечислили только основные элементы, в действительности же их больше. Сама суть работы ГРМ сводится к тому, чтобы распредвал вращался синхронно с коленчатым валом, кулачки попеременно давили на толкатели (или коромысла), а те в свою очередь приводили в движение клапаны.

Со временем между рабочими поверхностями распредвала, толкателями (или коромыслами в V-образных двигателях) образуются зазоры. Чтобы их компенсировать, раньше применяли простой режим регулировки с помощью специальных меток и гаечных ключей. Регулировать зазоры приходилось буквально каждые 10-15 тысяч км.

На сегодняшний день такая проблема практически отпала благодаря изобретению и широкому применению гидрокомпенсаторов.

Устройство и принцип действия гидрокомпенсатора

Есть несколько базовых видов гидрокомпенсаторов, предназначенных для работы с разными типами ГРМ (с толкателями, коромыслами или нижней установкой распредвала). Но само устройство и принцип действия в основном одинаковые.

Основные элементы гидрокомпенсатора:

• плунжерная пара (шарик, пружина, втулка плунжера);
• канал для поступления масла внутрь компенсатора;
• корпус.

Компенсатор устанавливается в головку блока цилиндров в специально отведенное место. Есть также возможность установить их и на более старые типы двигателей, в которых их установка не предусматривалась.

Принцип работы достаточно простой. Кулачок распредвала имеет неправильную форму. Когда он не давит на толкатель, зазор между ними увеличивается. В этот момент плунжерная пружина давит на клапан плунжера и внутрь компенсатора поступает масло из системы смазки, рабочая часть компенсатора немного приподнимается, приводит в движение толкатель и зазор между кулачком и толкателем исчезает.

Когда же распредвал делает оборот и кулачок начинает производить нагрузку на толкатель, рабочая часть гидрокомпенсатора начинает опускаться до тех пор, пока не перекроется канал поступления масла. Соответственно давление внутри компенсатора увеличивается и передается на шток клапана двигателя.

Таким образом благодаря компенсаторам обеспечивается отсутствие зазоров. Если еще представить, что все это происходит на огромной скорости — до 6 тысяч оборотов в минуту — то невольно возникает восхищение, что такое простое изобретение смогло раз и навсегда положить конец проблеме зазоров в клапанном механизме.

Именно благодаря внедрению гидрокомпенсаторов удалось достичь таких преимуществ новых двигателей перед старыми:

• отпала необходимость постоянно регулировать зазоры клапанов;
• работа двигателя стала более мягкой и тихой;
• уменьшилось количество ударных нагрузок на клапаны и распредвал.

Небольшим недостатком от применения гидрокомпенсаторов является характерный стук, который можно услышать в первые секунды запуска неразогретого двигателя. Это происходит из-за того, что давление масла в системе недостаточное, а нужные показатели давления достигаются тогда, когда масло разогревается до определенной температуры и расширяется, заполняя внутренние полости компенсаторов.

Основные проблемы гидрокомпенсаторов

Стоит отметить, что плунжерная пара компенсатора — это весьма точное устройство. Зазор между втулкой и плунжером составляет несколько микрон. К тому же и масловыводящий канал тоже очень небольшого диаметра. Поэтому данные механизмы очень чувствительны к качеству масла. Они начинают стучать и выходить из строя, если заливать в двигатель некачественное масло, или если в нем очень много шлака, грязи, песка и так далее.

Если в системе смазки двигателя есть недочеты, то масло не сможет поступать в компенсаторы, а от этого они будут перегреваться и быстрее выходить из строя.

Специалисты автомобильного портала vodi.su обращает ваше внимание на то, что если в двигателе установлены гидрокомпенсаторы, то заливать в него масла высокой вязкости, например минеральное 15W40, не рекомендуется.

При установке или замене компенсаторов позаботьтесь, чтобы они были заполнены маслом. Обычно они поставляются уже заполненными. Если же внутри будет воздух, то могут возникнуть воздушные пробки и механизм не сможет выполнять поставленные задачи.

Если автомобиль долго стоял без работы, может происходить утечка масла из компенсаторов. В таком случае нужно их прокачать: дать поработать двигателю на постоянных оборотах, затем на переменных, а после этого на холостых — масло поступит в компенсаторы.

На этом видео специалист расскажет об устройстве и принципах работы гидрокомпенсаторов.

(7 оценок, среднее: 5,00 из 5)

Какие бывают типы гидрокомпенсаторов

Эти устройства широко применяются именно в системах ГРМ. Однако их аналоги применяются и в натяжениях цепей, так называемый «натяжитель цепи ГРМ». На данный промежуток времени применяются всего 4 конструкции.

• Гидротолкатель. Часто применяется на современных авто для регулировки зазора между клапаном и распределительным валом
• Гидроопора
• Гидроопора для установки в рычаги и коромысла. В основном применялись на старых механизмах ГРМ
• Роликовый гидротолкатель

Все 4 типа имеют места быть на различных конструкциях, хотя «гидроопоры» часто применялись раньше в двигателях. Сейчас все больше . С типами немного понятно, теперь подробнее как они работают.

Какие бывают

Различают четыре основных типа гидрокомпенсаторов для современных автомобилей:

Реклама:

• гидротолкатель;
• роликовый гидротолкатель (чаще всего устанавливаются на японских автомобилях);
• гидроопора;
• гидроопора под рычаг или коромысло.

Все они имеют разные конструкции и схожий принцип функционирования. Больше всего распространены обычные гидротолкатели с плоской опорой под кулачок распредвала, а также гидроопоры под рычаг или коромысло.

Принцип работы гидрокомпенсатора

Для начала я хочу разобрать составляющие гидротолкателя:

1. Кулачек распредвала
2. Проточка в теле гидрокомпенсатора
3. Втулка плунжера
4. Плунжер
5. Пружина клапана плунжера
6. Пружина ГРМ
7. Зазор между гидрокомпенсатором и кулачком распределительного вала
8. Шарик (клапан)
9. Масляный канал в теле гидрокомпенсатора
10. Масленный канал в головке блока цилиндров
11. Пружина плунжера
12. Клапан ГРМ

Гидрокомпенсатор это как бы промежуточное звено между клапаном и распределительным валом газораспределительного механизма. Когда кулачек вала (1) не давит на гидравлический компенсатор то клапан (12) находится в закрытом состоянии, по воздействием пружины (6).

Пружина плунжера (11) давит на плунжерную пару (3 и 4) за счет этого корпус гидрокомпенсатора перемещается к валу, пока не упрется в него, тем самым деля зазор минимальным.

Давление внутри плунжера производится при помощи давления масла, от двигателя оно движется по каналу (10) и затем в канал самого компенсатора (9). Далее через канавку (2) заходит внутрь, где отгибает клапан (8) и проходит создавая давление.

Затем кулачок распределительного вала идет вниз, создавая давление на гидравлический компенсатор. Масло которое зашло внутрь плужерной пары создает давление на клапан (8) фактически запаковывая его. Как мы с вами знаем, масло практически не сжимается, поэтому после запирания компенсатор выступает как жесткий элемент, который давит на клапан ГРМ, открывая его.

Стоит отметить что это высокоэффективное устройство, масло из плунжерной пары немного выдавливается прежде чем шарикообразный клапан (8) его запрет внутри. Таким образом, может образоваться небольшой зазор, который уберется при следующей накачки масла через каналы (9 и 10) и гидрокомпенсатор станет опять жестким.

Таким образом, не смотря на температуру двигателя, тепловое расширение, всегда будет устанавливаться максимально возможный зазор. Этот механизм не нужно регулировать весь срок службы, даже не смотря на выработку, ведь он всегда эффективно «поджат» к распределительному валу.

Гидрокомпенсатор клапанов — что это такое и его принцип работы

В процессе работы повышается температура, и в этом случае металлические части имеют свойство расширяться. Так вот из-за этого нагрева увеличиваются штоки клапанов, в результате чего они упираются в кулаки распредвала и не закрывают полностью впускные и выпускные отверстия, через которые в цилиндры поступает горючая смесь и выводятся отработанные газы.

Видео — принцип работы гидрокомпенсатора клапанов:

Чтобы такое не происходило, между клапанами и кулачками распределительного вала устанавливаются зазоры ровно на ту величину, на которую увеличиваются при сильном нагреве стержни клапанов.

Со временем эти зазоры увеличиваются, что приводит к несвоевременному поступлению горючей смеси к поршням и неполному выводу газов из камер сгорания. Это не только снижает эффективность двигателя, но и приводит к его постепенному выводу из строя.

Видео — замена гидрокомпенсаторов на Hyundai Getz:

Именно поэтому приходилось проводить корректировку зазоров через каждые 10 000 км пробега, снимая крышку клапанной коробки. А надо заметить, что дело это было не из легких, так как существуют определенные правила процедуры, которые нарушать нельзя ни в коем случае.

По мере того, как автомобиль стал входить в жизнь каждого второго жителя нашей страны, и знание его внутреннего устройства уже потеряло свою актуальность, необходимо было как-то решать вопрос о том, чтобы регулировка зазоров решалась автоматически, без необходимости вмешательства водителя. И решение пришло в виде установки гидрокомпенсаторов.

Если говорить о самом устройстве, то надо отметить, что настройка его на заводе производится с ювелирной точностью. И это немудрено, так как даже доли миллиметра играют значительную роль. Механизм достаточно сложный, и принцип его работы состоит в том, чтобы производить действия, направленные на регулировку зазора.

Гидрокомпенсатор ни что иное, как копия ручного насоса в сильно уменьшенном виде. Внутри устройства имеется шариковый клапан, через который из системы смазки поступает масло внутрь. Своим давлением оно начинает выталкивать поршень вверх, уменьшая зазор между кулачком и клапаном. Надо сказать, что это масло поступает строго дозировано, чтобы исключить подъем поршня на величину, большую чем зазор.

Спустя некоторый период, происходит выработка, за счет которой вновь увеличивается зазор. Давление внутри гидрокомпенсатора начинает падать, и шариковый клапан, приоткрываясь, впускает необходимое количество масла, а зазор вновь приходит в норму. То есть, происходит его автоматическая регулировка, без какого-то вмешательства извне.

Видео — принцип работы гидрокомпенсаторов:

Вот, в принципе, и все. Можно, конечно, перечислить все параметры и размеры, но зачем? Для большинства автолюбителей ведь важен сам процесс, а не тактико-технические показатели. А вот поговорить о «плюсах» и «минусах» упомянутых устройств, наверное, стоит.

Плюсы

Гидрокомпенсаторы продляют срок работы двигателя, звук работы агрегатов газораспределительного механизма заметно снижается. За счет того, что зазор фактически постоянен, нет потерь компрессии, и двигатель не теряет мощности.

Помимо всего, нет необходимости лишний раз прикасаться к агрегатам двигателя и вносить коррективы в работу деталей газораспределительного механизма, который настроен весьма тонко.

Минусы

Самый существенный недостаток (который, впрочем, вполне распространен среди наших автолюбителей) – использование моторного масла только высокого качества, а также обязательная его замена точно в срок.

Гидрокомпенсаторы настолько капризны, что к их неполадке может привести любая, даже очень мелкая соринка. К тому же, если заклинит одно устройство, неисправности станут нарастать как снежный ком, постепенно выводя из строя всю систему.

Примите во внимание, что ремонт гидрокомпенсаторов само по себе занятие недешевое, а если еще нужно менять и части ГРМ, то невнимательность может весьма дорого стоить.

Плюсы и минусы гидравлического компенсатора

Положительных сторон у такого механизма много:

• Он полностью не обслуживаемый, работает автоматически
• Увеличенный ресурс системы ГРМ
• Максимальный прижим, что дает хорошую тягу
• Минимальный расход топлива
• Двигатель работает всегда тихо

Что же не смотря на всю передовую конструкцию, есть и достаточно большое количество минусов.

• Так как вся работа строится на давлении масла, нужно заливать только качественные смазки. Желательна синтетика
• Нужно чаще менять масло
• Конструкция более сложная
• Дорогостоящий ремонт
• Со временем могут забиваться, что ухудшает работу двигателя (расход и тяга), а также ГРМ начинает шуметь

Самые большие минусы, это то что конструкция дорогая и сложная, и ОЧЕНЬ сильно требовательна к качеству масла. Если лить «не пойми что» очень быстро выйдут из строя и потребуют замены. Например, обычные механические толкатели, намного проще и менее требовательны к качеству смазки.

Почему гидрокомпенсаторы стучат

Для начала хочется отметить если компенсаторы стучат, это говорит о не правильной их работе, скорее всего они вышли из строя, либо что-то не так со смазкой двигателя.

Собственно основная причина кроется в качестве и уровне масла, хотя есть куча механических неисправностей.

• Недостаточно масла. Такое тоже бывает, оно не эффективно закачивается в каналы и поэтому не закачивается внутрь плунжерной пары, то есть не создается нужного давления внутри

• Забиты каналы в головке блока или самом гидрокомпенсаторе. Происходит это из-за несвоевременной замены масла, оно пригорает и на стенках образуются нагары, которые закупоривают каналы, масло не может эффективно проходить в компенсатор.

• Вышла из строя плунжерная пара, зачастую ее просто клинит
• Вышел из строя шариковый клапан плунжера
• Нагар на корпусе плунжера снаружи. Он физически не дает ему подниматься и компенсировать зазоры

Конечно бывает стучат из-за того что в системе есть нагар, тогда нужно просто их снять и промыть, работоспособность может восстановится. НО при больших пробегах, они разбиваются (проявляется выработка), требуют замены.

Я еще раз хочу повторить — нужно понимать, что работа гидрокомпенсатора зависит от качества масла и его своевременной замены. Нужно лить только качественную синтетику и мой вам совет – меняйте смазку немного чаще положенного срока, например положено через 15 000 км, меняйте через 10 – 12 000 км. Прослужат дольше.

Сейчас небольшое подробное видео, смотрим.

https://youtube.com/watch?v=-wQKQjZhcYI

НА этом заканчиваю, искренне ваш АВТОБЛОГГЕР.

Похожие новости

• Цепь или ремень ГРМ. Что лучше, какой привод механизма выбрать? …
• Стучит (гремит) цепь ГРМ, на холодную или горячую. Как определит…
• Почему машина в жару плохо едет. Подробно + видео версия

Добавить комментарий Отменить ответ

Устранение неисправности

Поскольку гидрокомпенсаторов в автомобиле несколько, стоит применить акустическую диагностику для определения неисправного. Опытный мастер знает, как проверить гидрокомпенсаторы на работоспособность с помощью акустической диагностики, то есть на звук.

Для опытного мастера такие манипуляции не сложны. После определения проблемного гидравлического компенсатора, для устранения стука, необходимо его промыть, вернуть на место и повторно запустить двигатель. Если данная мера не помогла, придется заменять его. Рассмотрим поэтапные действия в случае обеих процедур.

Как промыть гидрокомпенсатор?

Промывать рассматриваемый механизм необходимо в условиях защищенного от пыли и сквозняков помещения. Не разбирать двигатель совсем не получится, но избавлять его от каждого винтика тоже нет никакой необходимости.

На подготовительном этапе приготовьте три глубоких емкости под размер компенсатора, а также промывочную жидкость, в роли которой может выступить керосин или хороший 92-й бензин.

Также перед промыванием оставьте автомобиль на сутки в гараже, чтобы в поддон стекло как можно больше масла. Дальнейшие действия следующие:

1. Отключите аккумуляторную батарею, чтобы обесточить авто.
2. Избавьтесь от воздушного фильтра.
3. Открутите болты, чтобы снять крышку ГБЦ.
4. Извлеките гидравлический компенсатор из гнезд после снятия осей коромысел.
5. Используйте щетку с синтетической щетиной для очищения наружных сторон деталей.
6. Промойте гидрокомпенсаторы в первой емкости. Для этого погрузите в жидкость каждый из них и надавите на шариковый клапан через отверстие в плунжере с помощью проволоки. Будьте аккуратны и не сломайте пружину. Далее нажимайте на сам плунжер. Как только вы заметите, что ход стал более легким, тщательно отожмите шарик клапана и слейте жидкость из компенсатора. Используйте шприц для дополнительного промывания каналов в корпусе и переходите к аналогичному промыванию во второй емкости.
7. На завершающем этапе вас ожидает проверка, для этого понадобится третья емкость с промывочной жидкостью. Как проверить гидрокомпенсаторы перед установкой на место? Достаточно окунуть их в третью емкость, набрать жидкость в ГК и опустить клапан, после чего плунжером вверх вынимайте деталь. Если надавить на плунжер пальцем, он не должен двигаться.
8. При отсутствии движения возвращайте детали на место путем установки коромысел, крышки головки блока цилиндров и остальных элементов. Помните о необходимости зажимать болты от середины к краям.

После того как сборка будет завершена, запустите двигатель и подождите пару минут, пока он поработает на холостых оборотах, на которых стука не должно быть после промывки. Очистка также помогает избавиться от стука после прогревания двигателя и его выхода на рабочий температурный режим.
