Замена радиатора печки на Лада Калина

18 декабрь 2014 Лада.Онлайн 104 422 19
В зависимости от комплектации схема печки Лада Калина может различаться. В одном случае конструкция системы вентиляции и отопления проста и надежна, в другом — контроль температуры в салоне автомобиля на плечах автоматики и электроники. Рассмотрим принцип работы отопителя Лада Калина в разных модификациях.

Устройство радиатора печки

Печка автомобиля состоит из корпуса с заслонками и металлического радиатора с трубками. Устанавливают два типа: медные и алюминиевые. У каждого есть свои преимущества:

• Медные отопители обладают меньшей теплопроводностью, они медленнее нагреваются и также отдают тепло. Надежность и ремонтопригодность у них выше, радиатор всегда можно запаять.
• Алюминий ценят за быстрый прогрев и хорошую теплоотдачу, низкую цену и малый вес. Но в случае протечки отремонтировать его невозможно.

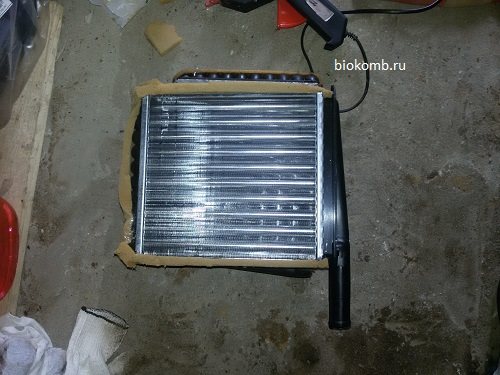

Только что распакованный радиатор печки на Лада Калина

Важно! В хорошем радиаторе печки устанавливают пластиковые завихрители или турбулизаторы, они увеличивают КПД на 20-25%.

Частые неисправности узла:

• ухудшается нагрев из-за забитости трубок и сот;
• течь антифриза;
• влажный туман в салоне из-за негерметичности стыков;
• трещины на подводящих патрубках.

Эти неисправности сопровождаются падением уровня охлаждающей жидкости в расширительном бачке автомобиля, повышением температуры двигателя. Чаще всего течь обнаруживает себя зимой во время резких перепадов температур. Пары этиленгликоля токсичны, поэтому затягивать с ремонтом нельзя.

Обнаружить печку на «Калине» несложно – она находится сразу за центральной консолью, немного ниже магнитолы. Размер радиатора 24 на 20 см, толщина 5 см. Сразу под ним установлен ЭБУ двигателя, который часто заливает тосолом при серьёзной утечке.

Причины выхода радиатора из строя:

• низкое качество антифриза, образование в нем накипи и твердых осадков, забивающих трубки печки;
• дешёвые виды тосола агрессивны к алюминию и приводят к коррозии и появлению трещин;
• некачественные изделия или подделки под известные марки;
• использование воды зимой;
• разрушения вследствие длительной эксплуатации.

Устройство отопителя Лада Калина

Воздух с улицы попадает в воздухозаборник через воздушный фильтр. Затем воздух загоняется внутрь воздуховодов электровентилятором. Обогрев салона осуществляется отопителем (радиатором печки), который установлен под панелью. При работе двигателя нагретая охлаждающая жидкость циркулирует через радиатор, нагревая проходящий через него воздух. Количество воздуха проходящего через радиатор и в обход него, задается центральной заслонкой. Регулировка скорости работы вентилятора, а также управление заслонками печки осуществляется с помощью блока управления, установленного на панели.

1 — электродвигатель вентилятора отопителя; 2 — кожух вентилятора отопителя; 3 — заслонка рециркуляции воздуха; 4— воздуховоды; 5 — кожух отопителя; 6 — подводящий патрубок радиатора отопителя; 7 — отводящий патрубок радиатора отопителя.

Заслонки печки Лада Калина регулируются механическим блоком управления. При вращении ручек на блоке тяги наматываются/разматываются на специальном ролике внутри блока управления. Тяги имеют следующее назначение:

1. Тяга привода заслонки рециркуляции.
2. Тяга привода заслонки обогрева ветрового стекла.
3. Тяга привода заслонки обогрева ног.

Таким образом, управление заслонками печки Лада Калина производится механическим путем без использования автоматики. Единственная электронная деталь в конструкции — это дополнительный резистор, который в зависимости от положения ручки на блоке управления отопителем определяет скорость вращения вентилятора. Такой принцип работы весьма прост и надежен.

Подготовка к замене отопителя

Начинать работы самостоятельно рекомендуется только при наличии гаража и набора инструмента. Полная разборка и сборка передней панели займёт весь день, упрощённый способ потребует не меньше 3-х часов. Инструмент для работы:

• хороший набор отвёрток и ключей;
• набор головок на 7,8,10,13;
• плоскогубцы;
• ножовка по металлу;
• острый нож;
• болгарка;
• армированные шланги диаметром 20 мм;
• ёмкость и шланг для слива ОЖ;
• новый радиатор.

На рабочем месте должно быть хорошее освещение, а все мелкие детали при разборке будет удобно складывать в отдельные коробочки. После того как двигатель немного остыл, приступают к замене радиатора печки. Это возможно двумя способами: со снятием панели целиком и с частичной разборкой и отрезанием стенки корпуса отопителя.

Внимание! Не стоит заливать в систему охлаждения специальные герметизирующие составы. Вместе с небольшой течью они с высокой вероятностью закупорят узкие каналы радиатора печки.

Вентиляция салона Лада Калина

Вытяжка воздуха из салона во всех комплектациях осуществляется за счет разряжения, возникшего возле задней части кузова при движении автомобиля. Вытяжные дефлекторы встроены в кузове под задним бампером.

Смотрите также другие обзоры Лада Калина.

Ключевые слова: печка лада калина | кондиционер лада калина | воздуховоды лада калина | фильтры лада калина

5

0

Обнаружили ошибку? Выделите ее и нажмите Ctrl+Enter..

• Автодом на базе Lada Granta и Lada 4×4 продают в Германии

• Устройство передней подвески Lada XRAY и отзывы о ней

• Видео обзор Lada Vesta Exclusive

• Расшифровка ошибок комбинации приборов Lada Vesta

Замена радиатора печки на Лада Калина

По регламенту завода изготовителя замена радиатора отопителя на Калине производится со снятием торпеды. Но так как радиаторы печки довольно слабое место на данном авто, народные кулибины нашли очень много решений замены радиатора печки на Калине без снятия панели.

Изучив Интернет, я для себя выбрал один, на первый взгляд, из самых интересных и достойных вариантов замены отопителя без каких-либо выпиливаний элементов корпуса печки. Он заключается в том, чтобы развернуть радиатор в обратную сторону.

Но, с небольшим своим дополнением.

Переходной шланг между патрубками и металлическим уголком я подобрал таким же диаметром, но с изгибом на 90 градусов, тем самым петля из длинного шланга должна быть меньше.

Так же, не найдя латунного уголка диаметром 18, мной был приобретен пластиковый.

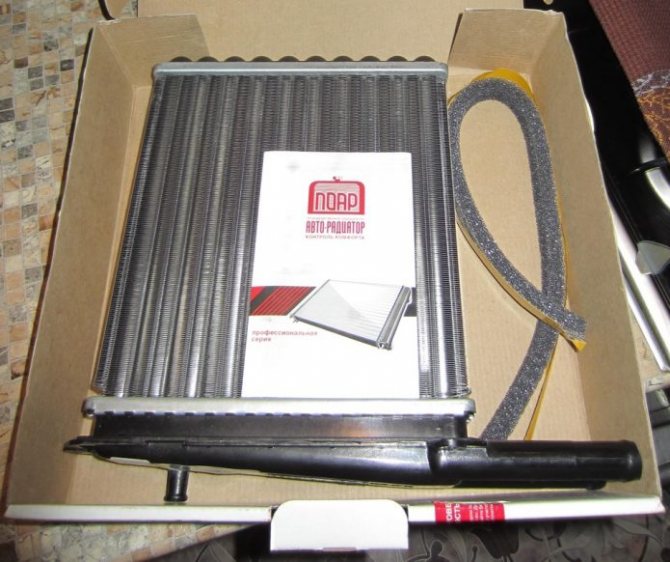

Все было готово к предстоящей работе: шланги, уголки, новый радиатор печки Калина. Но, посидев еще в интернете, я пришел к окончательному выводу, что в целях безопасности ног водителя ,концы радиатора должны выходить под капотное пространство, а достигнуть этого можно только, снимая торпеду или пилить корпус отопителя.

Я как разумный человек, конечно же, решил «пилить».

Машина в гараже, приступаем к работе. Начинаем с подкапотного пространства.

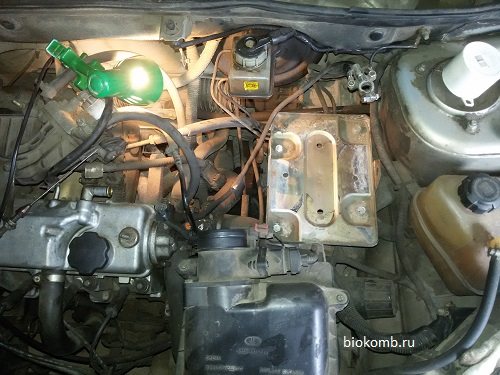

Снимаем аккумулятор, воздуховод.

Следующий этап, нужно снять площадку аккумулятора, но, прежде, откручиваем скобу замысловатого кронштейна, удерживающего топливные трубки. Он в свою очередь жестко держится на площадке, точнее слева под ней. Освободив трубки, снимаем площадку.

Далее сливаем антифриз. Откручиваем хомут с обратки на расширительном бачке хомут шланга обогрева дроссельной заслонки. Шланг заслонки суем в канистру, шланг обратки затыкаем пальцем. А в бачок через сосок обратки с помощью компрессора загоняем воздух. При этом крышка расширительного бачка должна быть плотно закрыта. И дуем до тех пор, пока в канистру не будет выходить воздух.

Теперь снимаем шланги с двигателя и сливаем остатки охлаждающей жидкости, которые остались в радиаторе печики под машину, желательно в подготовленную для этих целей емкость.

С антифризом разобрались, переходим к слесарным работам.

Берем длинную головку на десять, карданчик и удлинитель с трещеткой. Будем откручивать гайку кронштейна радиатора.

Шпилька, на которую накручена гайка, довольно длинная, и расположена она в очень неудобном месте.

Некоторые, демонтировав кронштейн, укорачивают эту шпильку, я этого не делал.

Открутив гайку, переходим в салон автомобиля.

Все действия будут происходить со стороны водителя. Снимаем боковую декоративную накладку центральной консоли под торпедой.

Демонтируем педаль газа, которая держится тремя гайками на десять, и отсоединяем тросик газа.

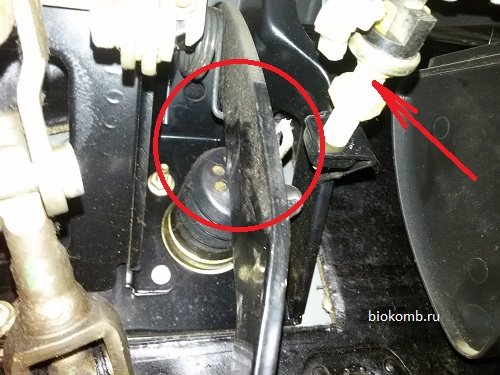

Теперь нужно отсоединить педаль тормоза от штока главного тормозного цилиндра. Снимаем фиксирующую скобу и вынимаем палец. Откручиваем так называемую «лягушку», концевик стопсигнала на сколько возможно, оттягиваем педаль на себя и отводим шток главного тормозного цилиндра в сторону и сразу опускаем педаль. Теперь педаль тормоза можно опустить до самого коврика.
